IP地址规划模板
IP地址规划模板
192.168.0.x / 28 192.168.4.x - 192.168.9.x
楼层
部门
1F 前台
会客厅/会议室
2F 业务部
IP段
192.168.11.x / 24
192.168.12.x / 24
计算机名
qiantai-001 qiantai-002
huike-001 huike-002
192.168.21.x / 24
预留 复印机 / 复印机 预留 复印机 / 复印机
预留 复印机 / 复印机 预留 复印机 / 复印机
预留 复印机 / 复印机 预留 复印机 / 复印机 预留 无线AP
预留 复印机 / 复印机 预留 复印机 / 复印机
内部Web测试,mail.DNS 外部Web,mail 内部控制服务器 监控服务器 Inernet代理 (可选) RAID磁盘阵列 接 Cor_Switch 接 Inernet代理路由 接 Server_Switch 接 Control_Switch1 接 Control_Switch2 接 Control_Switch3
192.168.33.1 192.168.33.2
192.168.30.1 192.168.30.2 192.168.30.3 192.168.30.4 192.168.30.253 192.168.30.254
中心机房服务器 其他
192.168.0.x
192.168.1.x 192.168.2.x 192.168.3.x
192.168.3.254 AP地址网关 192.168.3.251 192.168.3.254 AP地址网关 192.168.3.251 192.168.3.254 AP地址网关 192.168.3.251 192.168.3.254 AP地址网关 192.168.3.251
IP地址规划
IP地址规划：R1--F0/0=202.96.1.1/24---F0/1=192.168.1.254/24R2--F0/0=202.96.1.2/24---Loopback0=2.2.2.2/24PC5=192.168.1.1/24 PC6=192.168.1.2/24自定义的地址池是：202.96.1.3/24-202.96.1.100/24配置路由接口的IP地址：R1(config)#int f0/0R1(config-if)#ip add 202.96.1.1 255.255.255.0R1(config-if)#no shut 配置接口IP地址并激活R1(config)#int f0/1R1(config-if)#ip add 192.168.1.254 255.255.255.0 R1(config-if)#no shut 配置接口IP地址并激活R2(config)#int f0/0R2(config-if)#ip add 202.96.1.2 255.255.255.0R2(config-if)#no shut 配置接口IP地址并激活R2(config)#int loopback 0R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config-if)#no shut 配置接口IP地址并激活配置路由协议使网络连通：R1(config)#router ripR1(config-router)#version 2R1(config-router)#no auto-summaryR1(config-router)#network 202.96.1.0R2(config)#router ripR2(config-router)#version 2R2(config-router)#no auto-summaryR2(config-router)#network 202.96.1.0R2(config-router)#network 2.0.0.0在R1上看到已经学习到2.0网络：在R1配置NAT使PC5和PC6可以连通2.2：R1(config)#ip nat pool NAT 202.96.1.3 202.96.1.100 netmask 255.255.255.0 配置NAT地址池的名字已经IP地址范围R1(config)#ip nat inside source list 1 pool NAT 配置动态NAT 映射R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255 允许动态NAT 转换的内部地址范围R1(config)#int f0/1R1(config-if)#ip nat inside 配置NAT的内部接口R1(config)#int f0/0R1(config-if)#ip nat outside 配置NAT的外部接口查看静态映射表：show ip nat statistics在PC6上面Ping 2.2.2.2 在R1上执行debug ip nat 查看工作过程：。
IP地址的规划
路由器
128.10.0.1
10.0.0.37
192.5.48.85
Network ID 分配示例
1 2 3
Router
Router
124.x.y.z
192.121.73.z
131.107.y.z
Host ID 分配示例
1 2 3
124.0.0.27
124.0.0.1
192.121.73.2
131.107.0.27
ip地址的分类addressclassesclassnetworkidhostidnetworkidhostidnetworkidhostid特殊的ip地址地址类型地址类型网络号网络号网络号网络号127主机号主机号任意本机网络直接广播有限广播回送本机网络直接广播有限广播回送用途用途系统启动时使用标识一个网络在特定网络上广播在本地网络上广播测试系统启动时使用标识一个网络在特定网络上广播在本地网络上广播测试举例举例000013710800137108255255255255255255127001000013710800137108255255255255255255127001如
LAN中192.168.X.X网段子网掩码总结（部分）：
• • • • • • • •
255.255.255.0 (默认） 11111111 255.255.254.0 (192.168.0.0到192.168.1.0) 11111110 0-1 255.255.252.0(192.168.0.0到192.168.3.0) 11111100 00-11 255.255.248.0(192.168.0.0到192.168.7.0) 11111000 000-111
IP地址层次的作用
1、保证每台计算机分配一 个唯一的地址。 2、保证虽然网络号分配必 须全球一致，但后缀可本地 分配，不需全球一致。
IP地址规划
IP地址规划IP地址规划是指根据网络规模和需求，合理分配和管理IP地址的过程。
通过合理规划IP地址，可以确保网络的正常运行和扩展，并提高网络的安全性和管理效率。
下面将详细介绍IP地址规划的标准格式文本。
一、IP地址规划的背景和目的IP地址规划是为了满足网络的需求，确保网络的正常运行和扩展。
通过合理规划IP地址，可以有效管理网络设备、提高网络的安全性和管理效率。
二、IP地址规划的原则1. 合理性原则：根据网络规模和需求，合理分配IP地址，避免资源浪费和冗余。
2. 扩展性原则：考虑未来网络的扩展需求，预留足够的IP地址空间。
3. 简洁性原则：尽量使用较短的IP地址段，减少管理复杂性。
4. 安全性原则：根据网络的安全策略，合理划分IP地址，实施访问控制。
三、IP地址规划的步骤1. 网络需求分析：了解网络规模、设备数量、用户数量、子网划分等信息。
2. IP地址划分：根据网络需求，划分IP地址段，包括公共IP地址段和私有IP 地址段。
3. 子网划分：根据网络的拓扑结构和需求，划份子网，确定子网掩码。
4. IP地址分配：根据子网划分和设备需求，分配IP地址给各个设备。
5. 路由配置：根据子网划分和网络拓扑，配置路由器，实现子网间的通信。
6. 安全策略配置：根据网络的安全需求，配置防火墙、访问控制列表等安全设备和策略。
四、IP地址规划的实例假设某公司网络规模较大，包括总部和多个分支机构，总部和各个分支机构都需要独立的IP地址段。
根据需求，可以进行如下的IP地址规划：1. 总部网络：- 公共IP地址段：192.168.0.0/24- 子网划分：将总部网络划分为5个子网，每一个子网可容纳100台设备。
- 子网掩码：255.255.255.02. 分支机构网络：- 公共IP地址段：10.0.0.0/16- 子网划分：将各个分支机构网络划分为3个子网，每一个子网可容纳50台设备。
- 子网掩码：255.255.255.03. IP地址分配：- 总部网络：- 子网1：192.168.0.0/24，用于总部办公区域，分配IP地址范围：192.168.0.1-192.168.0.100- 子网2：192.168.1.0/24，用于总部会议室，分配IP地址范围：192.168.1.1-192.168.1.100- 子网3：192.168.2.0/24，用于总部服务器区域，分配IP地址范围：192.168.2.1-192.168.2.100- 子网4：192.168.3.0/24，用于总部网络设备，分配IP地址范围：192.168.3.1-192.168.3.100- 子网5：192.168.4.0/24，用于总部无线网络，分配IP地址范围：192.168.4.1-192.168.4.100- 分支机构网络：- 子网1：10.0.0.0/24，用于分支机构A，分配IP地址范围：10.0.0.1-10.0.0.50- 子网2：10.0.1.0/24，用于分支机构B，分配IP地址范围：10.0.1.1-10.0.1.50- 子网3：10.0.2.0/24，用于分支机构C，分配IP地址范围：10.0.2.1-10.0.2.504. 路由配置：- 总部网络和分支机构网络之间配置路由器，实现互联互通。
校园IP地址规划12

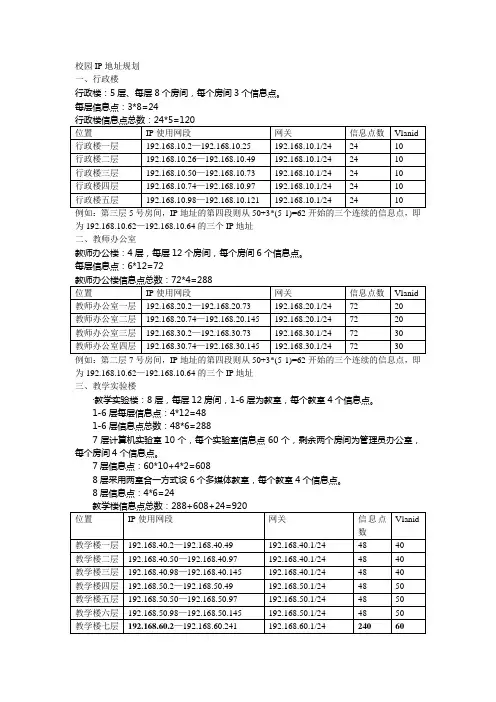

校园IP地址规划一、行政楼行政楼：5层、每层8个房间，每个房间3个信息点。
每层信息点：3*8=24行政楼信息点总数：24*5=120位置IP使用网段网关信息点数Vlanid 行政楼一层192.168.10.2—192.168.10.25 192.168.10.1/24 24 10行政楼二层192.168.10.26—192.168.10.49 192.168.10.1/24 24 10行政楼三层192.168.10.50—192.168.10.73 192.168.10.1/24 24 10行政楼四层192.168.10.74—192.168.10.97 192.168.10.1/24 24 10行政楼五层192.168.10.98—192.168.10.121 192.168.10.1/24 24 10例如：第三层5号房间，IP地址的第四段则从50+3*(5-1)=62开始的三个连续的信息点，即为192.168.10.62—192.168.10.64的三个IP地址二、教师办公室教师办公楼：4层，每层12个房间，每个房间6个信息点。
每层信息点：6*12=72教师办公楼信息点总数：72*4=288位置IP使用网段网关信息点数Vlanid 教师办公室一层192.168.20.2—192.168.20.73 192.168.20.1/24 72 20教师办公室二层192.168.20.74—192.168.20.145 192.168.20.1/24 72 20教师办公室三层192.168.30.2—192.168.30.73 192.168.30.1/24 72 30教师办公室四层192.168.30.74—192.168.30.145 192.168.30.1/24 72 30例如：第二层7号房间，IP地址的第四段则从50+3*(5-1)=62开始的三个连续的信息点，即为192.168.10.62—192.168.10.64的三个IP地址三、教学实验楼·教学实验楼：8层，每层12房间，1-6层为教室，每个教室4个信息点。
IP地址规划范例[修改版]
![IP地址规划范例[修改版]](https://img.taocdn.com/s3/m/a5669d9cb8d528ea81c758f5f61fb7360b4c2b14.png)

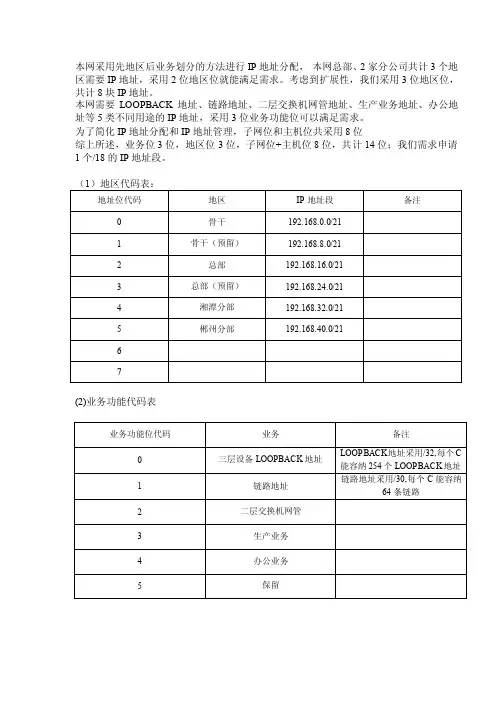

本网采用先地区后业务划分的方法进行IP地址分配，本网总部、2家分公司共计3个地区需要IP地址，采用2位地区位就能满足需求。
考虑到扩展性，我们采用3位地区位，共计8块IP地址。
本网需要LOOPBACK地址、链路地址、二层交换机网管地址、生产业务地址、办公地址等5类不同用途的IP地址，采用3位业务功能位可以满足需求。
为了简化IP地址分配和IP地址管理，子网位和主机位共采用8位
综上所述，业务位3位，地区位3位，子网位+主机位8位，共计14位；我们需求申请1个/18的IP地址段。
(2)业务功能代码表
（4）总部IP地址分配表
（5）湘潭分部IP地址分配表
(6)郴州IP地址分配表。
IP地址规划方案
IP地址规划方案一、背景介绍在现代网络环境中，IP地址规划是网络架构设计的重要环节。
合理的IP地址规划方案可以有效地管理和分配IP地址，提高网络的可扩展性和管理效率。
本文将针对某公司的网络环境，提出一份详细的IP地址规划方案。
二、网络拓扑结构根据公司的网络需求和规模，我们将采用三层网络架构。
主要包括核心层、汇聚层和接入层。
核心层负责实现不同子网之间的互联，汇聚层负责连接核心层和接入层，接入层则提供给终端设备接入网络的接口。
三、IP地址规划方案1. IPv4地址规划针对IPv4地址规划，我们将采用私有IP地址范围，以满足公司内部网络的需求。
具体规划如下：- 核心层：使用10.0.0.0/8网段，划分为多个子网，每个子网可容纳大约1000台设备。
- 汇聚层：使用172.16.0.0/16网段，划分为多个子网，每个子网可容纳大约500台设备。
- 接入层：使用192.168.0.0/24网段，划分为多个子网，每个子网可容纳大约200台设备。
2. IPv6地址规划为了满足未来网络发展的需求，我们还将考虑IPv6地址规划。
具体规划如下：- 核心层：使用2001:db8:0:1::/64网段，划分为多个子网，每个子网可容纳大约1000台设备。
- 汇聚层：使用2001:db8:0:2::/64网段，划分为多个子网，每个子网可容纳大约500台设备。
- 接入层：使用2001:db8:0:3::/64网段，划分为多个子网，每个子网可容纳大约200台设备。
四、子网划分方案根据公司的网络需求和设备数量，我们将对各个层级的子网进行划分。
具体划分方案如下：1. 核心层：- 子网1：10.0.1.0/24，用于连接远程办公室。
- 子网2：10.0.2.0/24，用于连接数据中心。
- 子网3：10.0.3.0/24，用于连接服务器集群。
2. 汇聚层：- 子网1：172.16.1.0/24，用于连接核心层和接入层。
- 子网2：172.16.2.0/24，用于连接不同部门的服务器。
ip地址规划表.doc
部门办公楼S3526百货公司S1008C水泥厂AR18-31钢厂S1016C成员连接中心设所属 VLAN VALN地址主机地址主机掩码主机网关备端口号主服务器E0/23VLAN2备份服务器E0/24刘懂事长E0/21总经理室E0/20财务处 1 E0/19财务处 2 E0/18 VLAN3财务处 3 E0/17备用E0/16 —E0/1E2/1 VLAN5刘经理E0/22记帐 1VLAN4记帐 2厂长副厂长财务 1 E0/8VLAN 26财务 2 E0/15仓库经理E0/5厂长VLAN 6财务 1财务 2财务 3财务 4厂长E0/3机修厂财务机电仓库VLAN 7S1008C成品库计量油库E0/12 VLAN 22库管 1 E0/1总仓库库管 2VLAN 8 S1008C 库管 3吨磅房计量 1E0/10VLAN21E0/17吨磅房计量 2E0/6VLAN20E0/13钢厂仓库冶金库成品库E0/14 VLAN23钢厂化验磅房E0/16 VLAN24化验磅房原料质检化验E0/18 VLAN25总经理E0/11经营处VLAN 9厂长S3026C财务仓库E0/2 VLAN 10车队E0/19 Vlan27机修厂E2/1 Vlan5电厂E0/7 Vlan 11备用E0/21 Vlan29备用E0/22 Vlan30备用E0/20 Vlan28新机房端口对照表：2 vlan10 4 6 8 vlan 26 10 vlan21 12 vlan22 14 vlan 23 16 vlan24 18 vlan25 20vlan28 22 vlan30 24 320 仓库水泥厂150 吨油库钢厂仓库钢厂化验原料选厂备用1 vlan 8 3 vlan 7 5 vlan 6 7 vlan 11 9 11 vlan 9 13 vlan 20 15 vlan 26 17 vlan21 19vlan27 21vlan29 23 总仓库机修厂钢厂电厂经营处100 吨水泥厂150 吨车队备用。
