IP地址规划方案
IP地址规划方案
IP地址规划方案引言概述：IP地址规划是网络设计中至关重要的一步，它决定了网络中每一个设备的惟一标识符。
一个合理的IP地址规划方案可以提高网络的可扩展性和管理效率。
本文将介绍IP地址规划方案的重要性，并提供一个详细的五部份内容来指导读者制定一个准确和有效的IP地址规划方案。
一、确定网络规模1.1 确定所需IP地址数量：根据网络中设备的数量和类型，计算所需的IP地址数量。
考虑到未来的扩展和备用地址，留出一定的余地。
1.2 划份子网：根据网络的物理拓扑结构和功能需求，将网络划分为若干个子网。
每一个子网应包含足够的IP地址以满足该子网中设备的需求。
1.3 考虑网络隔离需求：根据网络安全和管理需求，确定是否需要将不同子网隔离开来。
如果需要，可以使用虚拟局域网（VLAN）或者防火墙来实现隔离。
二、选择IP地址分配方式2.1 静态IP地址分配：为关键设备和服务器分配静态IP地址，确保其稳定性和可访问性。
2.2 动态IP地址分配：对于大量的终端设备，可以使用动态主机配置协议（DHCP）来自动分配IP地址，简化管理过程。
2.3 保留特殊IP地址：根据需求，保留一些特殊的IP地址，如广播地址、网络地址和回环地址等。
三、IPv4与IPv6的过渡方案3.1 双协议栈：在过渡期内，同时支持IPv4和IPv6协议，使得新旧设备可以共存，逐步过渡到IPv6。
3.2 隧道技术：通过隧道技术，将IPv6流量封装在IPv4网络中传输，实现IPv4与IPv6之间的互通。
3.3 NAT64：使用网络地址转换（NAT）技术，将IPv6地址转换为IPv4地址，以实现IPv6访问IPv4资源。
四、考虑网络拓扑和路由规划4.1 确定网络层次结构：根据网络规模和需求，确定网络的层次结构，如核心层、分布层和接入层，以实现高效的数据传输和管理。
4.2 设计路由器和交换机布局：根据网络拓扑结构，合理规划路由器和交换机的位置和数量，确保网络的可靠性和性能。
IP地址规划方案
IP地址规划方案引言概述：在现代网络通信中，IP地址是一项必不可少的资源，它用于唯一标识网络中的设备。
一个合理的IP地址规划方案可以提高网络的可管理性和可扩展性，确保网络的正常运行。
本文将介绍一个完整的IP地址规划方案，包括地址分配、子网划分、路由设计、地址保留和地址管理。
一、地址分配1.1 IP地址的分类IP地址分为IPv4和IPv6两种，其中IPv4是目前广泛使用的版本。
IPv4地址由32位二进制数组成，通常以点分十进制表示，如192.168.0.1。
IPv6地址由128位二进制数组成，以冒号分隔的八组十六进制数表示，如2001:0db8:85a3:0000:0000:8a2e:0370:7334。
1.2 IP地址的需求预测在进行IP地址规划前，需要对网络中的设备数量进行需求预测。
可以通过统计历史数据、分析业务需求和预测未来扩展需求等方法来确定所需IP地址的数量。
1.3 地址分配方案根据需求预测的结果，可以制定地址分配方案。
可以采用静态IP地址分配或动态IP地址分配。
静态IP地址分配适用于需要长期固定IP地址的设备，如服务器和网络设备；动态IP地址分配适用于大量移动设备，如智能手机和笔记本电脑。
二、子网划分2.1 子网划分的目的子网划分可以将一个大的IP地址空间划分为多个较小的子网，以提高网络的灵活性和可管理性。
子网划分的目的是根据不同的网络需求和设备数量，将IP地址划分为不同的子网。
2.2 子网划分的方法子网划分可以通过子网掩码来实现。
子网掩码是一个32位的二进制数，用于将IP地址划分为网络地址和主机地址两部分。
常见的子网掩码有/8、/16和/24等，表示网络地址的位数。
2.3 子网划分的规划根据网络需求和设备数量，可以制定子网划分的规划。
可以根据不同的部门、地理位置或功能来划分子网，以实现更好的网络管理和资源隔离。
三、路由设计3.1 路由器的作用路由器是网络中的关键设备，用于转发数据包。
IP地址规划方案
IP地址规划方案一、背景介绍在网络建设和管理过程中，IP地址规划是一个重要的环节。
IP地址规划方案的制定可以帮助组织合理利用IP地址资源，确保网络的稳定性和安全性。
本文将详细介绍IP地址规划方案的制定过程和具体内容。
二、IP地址规划方案的目标1. 合理利用IP地址资源：通过科学的规划，避免IP地址浪费和冗余，提高网络资源的利用率。
2. 网络扩展和管理的便捷性：通过规划，使网络的扩展和管理更加方便和灵活。
3. 确保网络的稳定性和安全性：通过规划，避免IP地址冲突和安全漏洞，提高网络的稳定性和安全性。
三、IP地址规划方案的制定步骤1. 收集网络拓扑图和网络需求：收集当前网络的拓扑图和各个网络设备的信息，了解网络的规模和需求。
2. 划分子网：根据网络拓扑图和需求，将整个网络划分为不同的子网，每个子网包含一定数量的主机。
3. 分配IP地址段：根据子网划分的结果，为每个子网分配一个独立的IP地址段。
4. 设计子网掩码：根据子网的主机数量和网络需求，设计合适的子网掩码，确保子网的主机数量满足需求。
5. 制定IP地址分配策略：根据网络设备和主机的位置、用途等因素，制定IP地址分配的具体策略，如静态IP地址分配或动态IP地址分配。
6. 安全考虑：在规划过程中，要考虑网络的安全性，避免IP地址冲突和安全漏洞的出现。
7. 编写规划文档：将以上规划结果整理成文档，包括网络拓扑图、IP地址段分配表、子网掩码表等内容。
四、IP地址规划方案的具体内容1. 网络拓扑图：根据实际网络情况，绘制网络拓扑图，包括各个网络设备的连接关系和位置。
2. IP地址段分配表：根据子网划分和IP地址分配策略，列出每个子网的IP地址段和可用IP地址数量。
3. 子网掩码表：根据子网的主机数量和需求，列出每个子网的子网掩码。
4. IP地址分配策略：根据网络设备和主机的位置、用途等因素，制定IP地址的具体分配策略，如静态IP地址分配或动态IP地址分配。
IP地址规划方案
IP地址规划方案一、背景介绍在网络建设和管理中，IP地址规划是一个重要的环节。
IP地址规划方案是根据网络规模、拓扑结构和需求，合理分配和管理IP地址，确保网络的正常运行。
本文将针对某公司的网络进行IP地址规划方案的制定。
二、目标与需求1. 确定IP地址分配方案，满足公司网络的需求。
2. 保证网络的稳定性和安全性。
3. 提高网络管理的效率和可维护性。
三、网络拓扑结构公司网络拓扑采用三层结构，包括核心层、汇聚层和接入层。
核心层负责数据中心和服务器的连接，汇聚层负责各个分支机构的连接，接入层负责用户终端的接入。
四、IP地址规划方案1. IPv4地址分配方案a. 核心层：为核心设备分配一个子网，使用CIDR地址块，如192.168.1.0/24。
b. 汇聚层：为每个汇聚设备分配一个子网，使用CIDR地址块，如192.168.2.0/24。
c. 接入层：为每个接入设备分配一个子网，使用CIDR地址块，如192.168.3.0/24。
d. 办公区域：为每个办公区域分配一个子网，使用CIDR地址块，如192.168.4.0/24。
e. 服务器区域：为每个服务器分配一个子网，使用CIDR地址块，如192.168.5.0/24。
f. DMZ区域：为DMZ区域分配一个子网，使用CIDR地址块，如192.168.6.0/24。
g. VPN用户：为VPN用户分配一个子网，使用CIDR地址块，如192.168.7.0/24。
2. IPv6地址分配方案a. 核心层：为核心设备分配一个子网，使用IPv6地址块，如2001:db8:0:1::/64。
b. 汇聚层：为每个汇聚设备分配一个子网，使用IPv6地址块，如2001:db8:0:2::/64。
c. 接入层：为每个接入设备分配一个子网，使用IPv6地址块，如2001:db8:0:3::/64。
d. 办公区域：为每个办公区域分配一个子网，使用IPv6地址块，如2001:db8:0:4::/64。
IP地址规划方案

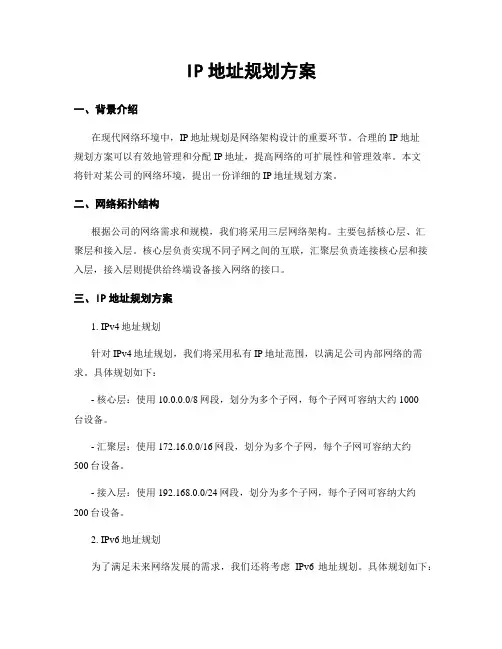

IP地址规划方案一、背景介绍在现代网络环境中，IP地址规划是网络架构设计的重要环节。
合理的IP地址规划方案可以有效地管理和分配IP地址，提高网络的可扩展性和管理效率。
本文将针对某公司的网络环境，提出一份详细的IP地址规划方案。
二、网络拓扑结构根据公司的网络需求和规模，我们将采用三层网络架构。
主要包括核心层、汇聚层和接入层。
核心层负责实现不同子网之间的互联，汇聚层负责连接核心层和接入层，接入层则提供给终端设备接入网络的接口。
三、IP地址规划方案1. IPv4地址规划针对IPv4地址规划，我们将采用私有IP地址范围，以满足公司内部网络的需求。
具体规划如下：- 核心层：使用10.0.0.0/8网段，划分为多个子网，每个子网可容纳大约1000台设备。
- 汇聚层：使用172.16.0.0/16网段，划分为多个子网，每个子网可容纳大约500台设备。
- 接入层：使用192.168.0.0/24网段，划分为多个子网，每个子网可容纳大约200台设备。
2. IPv6地址规划为了满足未来网络发展的需求，我们还将考虑IPv6地址规划。
具体规划如下：- 核心层：使用2001:db8:0:1::/64网段，划分为多个子网，每个子网可容纳大约1000台设备。
- 汇聚层：使用2001:db8:0:2::/64网段，划分为多个子网，每个子网可容纳大约500台设备。
- 接入层：使用2001:db8:0:3::/64网段，划分为多个子网，每个子网可容纳大约200台设备。
四、子网划分方案根据公司的网络需求和设备数量，我们将对各个层级的子网进行划分。
具体划分方案如下：1. 核心层：- 子网1：10.0.1.0/24，用于连接远程办公室。
- 子网2：10.0.2.0/24，用于连接数据中心。
- 子网3：10.0.3.0/24，用于连接服务器集群。
2. 汇聚层：- 子网1：172.16.1.0/24，用于连接核心层和接入层。
- 子网2：172.16.2.0/24，用于连接不同部门的服务器。
IP地址规划方案
IP地址规划方案引言概述：在网络建设和管理中，IP地址规划是一个重要的环节。
一个合理的IP地址规划方案可以提高网络的可用性和管理效率。
本文将详细介绍IP地址规划方案的相关内容。
一、确定IP地址分类和子网掩码1.1 确定IP地址分类：IP地址根据其所属的网络类别，分为A类、B类、C类、D类和E类。
根据实际需求和网络规模，选择合适的IP地址分类是IP地址规划的第一步。
1.2 确定子网掩码：子网掩码用于划分网络中的主机和子网。
根据网络规模和主机数量，选择合适的子网掩码可以提高网络的灵活性和扩展性。
二、划分网络子网2.1 根据部门和功能划分子网：根据企业的组织结构和业务需求，将网络划分为不同的子网，以提高网络的管理效率和安全性。
例如，将财务部门、研发部门和行政部门划分为不同的子网，可以限制不同部门之间的访问权限。
2.2 根据地理位置划分子网：如果企业在不同地理位置都有办公室或分支机构，可以根据地理位置划分子网。
这样可以提高不同地点之间的网络连接速度和稳定性。
2.3 根据网络设备划分子网：如果企业网络中有不同类型的网络设备，如路由器、交换机和防火墙等，可以根据设备类型划分子网。
这样可以提高网络设备的管理和维护效率。
三、分配IP地址段3.1 分配公网IP地址段：如果企业需要对外提供服务，需要分配公网IP地址段。
根据实际需求和服务规模，向企业申请公网IP地址段，并进行合理分配和管理。
3.2 分配私有IP地址段：私有IP地址段用于内部网络中的主机和设备。
根据网络规模和子网划分，选择合适的私有IP地址段，并进行分配和管理。
3.3 预留IP地址段：在IP地址规划中，需要预留一部分IP地址段用于特殊用途，如广播地址、子网掩码、网关地址等。
这些地址段的合理分配和管理可以提高网络的运行效率和安全性。
四、IP地址管理和监控4.1 IP地址分配记录：建立IP地址分配记录，记录每个IP地址的使用情况和分配情况。
及时更新记录，可以避免IP地址冲突和管理混乱。
IP地址规划方案
IP地址规划方案1.确定IP地址类型：IP地址分为IPv4和IPv6两种类型。
IPv4地址是目前广泛使用的32位地址，IPv6地址是IP协议的下一代地址，采用128位地址，用于满足今后互联网中设备的快速增长。
在进行IP地址规划时，需要根据网络需求选择使用IPv4还是IPv62.网络划分：针对大型网络，可以进行网络划分，将网络划分为更小的子网，以提高网络的可管理性和安全性。
划分网络之后，每个子网可以使用独立的IP地址段，使得地址的分配更加灵活。
3.知己明确网络需求：在进行IP地址规划前，需要明确网络的规模和需求，包括预计连接的设备数量、网络流量、子网划分等。
这些信息可以帮助确定所需的IP地址数量，并合理分配IP地址。
4.IP地址分配策略：合理的IP地址分配策略可以确保网络运行的高效性。
通常来说，可以采用以下几种分配策略：-静态分配：为重要设备或网络服务分配固定的IP地址，例如服务器、打印机等。
这样可以确保这些设备在IP地址变化时仍然能够被正常访问。
-动态分配：为普通用户设备分配动态的IP地址，例如通过DHCP协议进行自动分配。
这样可以灵活利用地址资源，并方便管理。
-子网划分：根据不同需求，划分不同的子网，并为每个子网分配独立的IP地址段。
这样可以有效隔离网络流量，并提高网络安全性。
5.考虑网络扩展性：IP地址规划方案应该预留一定的地址空间，以满足网络未来的扩展需求。
此外，还可以采用VLSM（Variable Length Subnet Mask，可变长子网掩码）技术，允许在不同的子网中使用不同长度的掩码，从而更灵活地使用地址资源。
6.安全性考虑：7.文档化和监控：为了方便网络管理和故障排除，应对IP地址规划方案进行文档化，记录每个子网使用的IP地址段以及相应设备的信息。
此外，还应定期监控网络的IP地址分配情况，及时进行调整和优化。
总之，IP地址规划方案是构建稳定和高效网络的基础。
通过合理规划和管理IP地址，可以优化网络结构和流量管理，提高网络的运行效率和安全性。
IP地址规划方案
IP地址规划方案一、背景介绍在网络建设和管理中，IP地址规划是一项重要的工作。
通过合理规划IP地址，可以确保网络的稳定性、安全性和可扩展性。
本文将详细介绍IP地址规划方案，包括网络拓扑结构、子网划分、IP地址分配等内容。
二、网络拓扑结构根据企业的规模和需求，我们建议采用三层网络拓扑结构，包括核心层、汇聚层和接入层。
1. 核心层：承担路由器的聚合功能，连接外部网络和内部网络，负责数据的转发和路由选择。
2. 汇聚层：连接核心层和接入层，负责不同子网之间的互联，提供高带宽的交换功能。
3. 接入层：连接终端设备，提供接入服务，包括有线和无线接入。
三、子网划分根据企业的网络规模和需求，我们将网络划分为多个子网，以实现更好的管理和控制。
1. 内部子网：用于内部办公和数据中心的网络，包括服务器、存储设备等。
建议划分为多个子网，以提高安全性和性能。
2. DMZ子网：用于托管公网服务的区域，包括Web服务器、邮件服务器等。
建议与内部子网隔离，采用防火墙进行访问控制。
3. VPN子网：用于远程办公和外部访问的安全通道，建议采用虚拟专用网络（VPN）技术，确保数据传输的安全性。
4. 无线子网：用于无线接入的区域，建议采用独立的无线控制器和多个接入点，以提供稳定的无线信号覆盖。
四、IP地址分配根据子网划分和设备数量，我们将为每一个子网分配合适的IP地址范围。
1. 内部子网：我们建议采用私有IP地址范围，如10.0.0.0/8、172.16.0.0/12或者192.168.0.0/16。
根据子网的大小和需求，可以进一步划份子网，并为每一个子网分配独立的IP地址范围。
2. DMZ子网：建议采用公网IP地址，根据实际需求向运营商申请IP地址段。
3. VPN子网：建议采用私有IP地址范围，与内部子网相互隔离。
4. 无线子网：根据无线接入点的数量和覆盖范围，为每一个无线子网分配合适的IP地址范围。
五、IP地址管理为了有效管理IP地址，我们建议使用IP地址管理工具，如IPAM（IP Address Management）系统。
