何时选用弹簧夹头
弹簧夹头的应用
弹簧夹头的应用弹簧夹头必须保持与工件(或刀具)的定位基准相同如主轴。
弹簧夹头和工件(或刀具)之间的相对运动将导致不正确的零件加工。
弹簧夹头与工件(或刀具)的相对转动或相对轴向移动都会使加工工件尺寸的一致性和几何精度受到影响。
在现代复杂的制造环境中，想在最佳状态下保持连续切削加工，大多数工厂都必须经过机床制造商的严格培训，认真学习新设备的加工运动原理、结构特征和使用技巧，方能进行操作使用。
尤其对于顶端的技术系统，更是如此。
例如，先进的机床控制系统，复杂形状零件的5轴加工程序的汇编等。
庆幸的是，有一种与此相反的处理方案，这就是截止目前已经开发出的一些功能强大、精度高，但又容易操作(勿须专门培训)和使用寿命长的工艺装备。
用以快速定位、夹紧工件(或刀具)的相对卡盘定位精度高的弹簧夹头(或称弹簧套)就属于这一范畴。
它具有100多年的悠久历史和很广阔的应用范围。
第一个弹簧夹头的使用并不是很理想的。
但当时确实证明了一个事实，一个好的工件夹头的使用，能提高生产效率和加工零件精度。
后来，在车床开发制造领域享有盛名的Hardinge公司，在1901年骄傲地在他们开发的车床上使用了(于1890年)由本公司研制成功，用以提供工件定位与夹紧的弹簧夹头，并将他们的产品图纸和开发的系列产品向外公布。
当时主要是为适应钟表和透镜制造业大批量生产的市场需要而开发的。
能如此好地为早期(1920年前)的普通车床与凸轮式多轴自动车床提供得心应手的弹簧夹头产品，的确令人难以置信。
这就如同在现在的先进的CNC车床上配置一套现代化技术的控制系统。
让我们回顾以往，随着加工与设备技术的不断进步，在要求各个系统都能极高地提高生产效率的设计改革潮流中，对作为机床的最基本但又很重要的工艺装备弹簧夹头，却从没有给以设计的空间和时间。
这似乎是件非常奇怪的事情。
在机床结构也在以飞快速度变换着的形势下，能继续保持原弹簧夹头基本结构保持不变的这一奇迹，主要归功于它特具有的灵巧、精致的结构和功能强大、使用方便以及经济性好等特点。
车床弹簧夹头种类
车床弹簧夹头种类
车床弹簧夹头的种类主要有以下几种：
1. 间锥套式弹簧夹头：中间锥套置于夹头体与筒夹之间，并以销作圆周固定。
2. 槽锥套式弹簧夹头：以纵向切槽的锥套代替筒夹，适用于一般工作。
3. 端作用式弹簧夹头（两端均有卡爪）：旋紧螺母时，由于夹头体及锥套内锥面作用，使两端卡爪同时收缩夹紧工件。
4. 端作用式弹簧夹头（两端带锥面的筒夹与相应的锥套相配）：键用以圆周固定衬套。
5. 紧式弹簧夹头：通过主轴孔的拉杆与筒夹尾部的螺纹孔连接，拉杆轴向移动（手动或机动）使筒夹作径向收缩（或张开），以夹紧（或松开）工件，但工件无轴向定位。
6. 利用插头扳手操纵的弹簧夹头：筒夹以尾部螺纹旋入锥齿轮的螺孔中，并以圆销作圆周固定，利用环将锥齿轮轴向固定于夹头体中，用插头扳手转动小锥齿轮使筒夹作轴向移动，从而实现工件的夹紧或放松。
7. 手轮传动的弹簧夹头：筒夹以尾邻螺纹旋入齿轮的螺孔中，并以键作圆周固定。
此外，还有外园磨床弹簧机芯夹头、自紧鸡心夹车床奇型夹具等其他类型的车床弹簧夹头。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
加工中心常用刀柄类型及其使用场合
4、刀柄系统
数控铣床（加工中心）用刀柄系统有三部分组成，即刀柄、拉钉和夹头（或中间模块）。
①数控铣刀通过刀柄与数控铣床（加工中心）主轴连接，其强度、刚性、耐磨性、制造精度以及夹紧力等
对加工有直接的影响。
加工中心常用刀柄类型及其使用场合
5、拉钉
加工中心拉钉（图1-1）的尺寸也已标准化，ISO或GB规定了A型和B型两种形式的拉钉，其中A型拉钉用于不带钢球的拉紧装置，而B型拉钉用于带钢球的拉紧装置。
刀柄及拉钉的具体尺寸可查阅有关标准的规定。
6、弹簧夹头及中间模块
弹簧夹头有两种，即ER弹簧夹头（图1-2a）和KM弹簧夹头（图1-2b）。
其中ER弹簧夹头的夹紧力较小，适用于切削力较小的场合；KM弹簧夹头的夹紧力较大，适用于强力铣削。
a) b)
图1-1 拉钉图1-2 弹簧夹头
a）ER弹簧夹头b）KM弹簧夹头
中间模块（图1-3）是刀柄和道具之间的中间联接装置，通过中间模块的使用，提高了刀柄的通用性能。
例如，镗刀、丝锥与刀柄的联接就经常使用中间模块。
a）b）c）
图1-3 中间模块
a）精镗刀中间模块b）攻螺纹夹套c）钻夹头接柄。

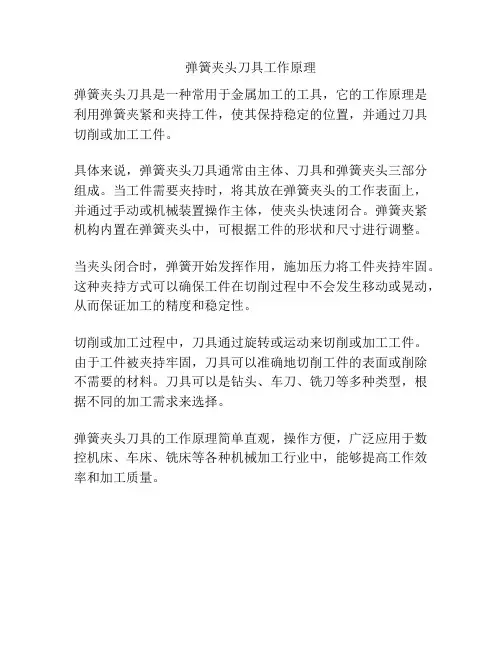

弹簧夹头刀具工作原理
弹簧夹头刀具工作原理
弹簧夹头刀具是一种常用于金属加工的工具，它的工作原理是利用弹簧夹紧和夹持工件，使其保持稳定的位置，并通过刀具切削或加工工件。
具体来说，弹簧夹头刀具通常由主体、刀具和弹簧夹头三部分组成。
当工件需要夹持时，将其放在弹簧夹头的工作表面上，并通过手动或机械装置操作主体，使夹头快速闭合。
弹簧夹紧机构内置在弹簧夹头中，可根据工件的形状和尺寸进行调整。
当夹头闭合时，弹簧开始发挥作用，施加压力将工件夹持牢固。
这种夹持方式可以确保工件在切削过程中不会发生移动或晃动，从而保证加工的精度和稳定性。
切削或加工过程中，刀具通过旋转或运动来切削或加工工件。
由于工件被夹持牢固，刀具可以准确地切削工件的表面或削除不需要的材料。
刀具可以是钻头、车刀、铣刀等多种类型，根据不同的加工需求来选择。
弹簧夹头刀具的工作原理简单直观，操作方便，广泛应用于数控机床、车床、铣床等各种机械加工行业中，能够提高工作效率和加工质量。

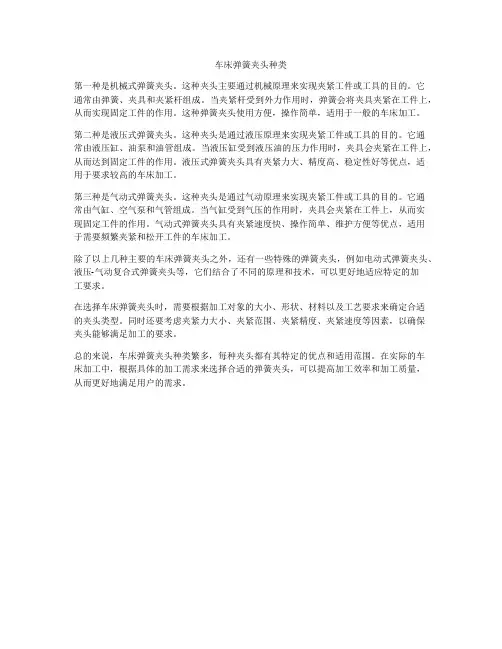

车床弹簧夹头种类
车床弹簧夹头种类第一种是机械式弹簧夹头。
这种夹头主要通过机械原理来实现夹紧工件或工具的目的。
它通常由弹簧、夹具和夹紧杆组成。
当夹紧杆受到外力作用时，弹簧会将夹具夹紧在工件上，从而实现固定工件的作用。
这种弹簧夹头使用方便，操作简单，适用于一般的车床加工。
第二种是液压式弹簧夹头。
这种夹头是通过液压原理来实现夹紧工件或工具的目的。
它通常由液压缸、油泵和油管组成。
当液压缸受到液压油的压力作用时，夹具会夹紧在工件上，从而达到固定工件的作用。
液压式弹簧夹头具有夹紧力大、精度高、稳定性好等优点，适用于要求较高的车床加工。
第三种是气动式弹簧夹头。
这种夹头是通过气动原理来实现夹紧工件或工具的目的。
它通常由气缸、空气泵和气管组成。
当气缸受到气压的作用时，夹具会夹紧在工件上，从而实现固定工件的作用。
气动式弹簧夹头具有夹紧速度快、操作简单、维护方便等优点，适用于需要频繁夹紧和松开工件的车床加工。
除了以上几种主要的车床弹簧夹头之外，还有一些特殊的弹簧夹头，例如电动式弹簧夹头、液压-气动复合式弹簧夹头等，它们结合了不同的原理和技术，可以更好地适应特定的加工要求。
在选择车床弹簧夹头时，需要根据加工对象的大小、形状、材料以及工艺要求来确定合适的夹头类型。
同时还要考虑夹紧力大小、夹紧范围、夹紧精度、夹紧速度等因素，以确保夹头能够满足加工的要求。
总的来说，车床弹簧夹头种类繁多，每种夹头都有其特定的优点和适用范围。
在实际的车床加工中，根据具体的加工需求来选择合适的弹簧夹头，可以提高加工效率和加工质量，从而更好地满足用户的需求。
弹簧夹头的作用
弹簧夹头的作用
弹簧夹头是一种用于固定工件的装置，通常由弹簧、夹头体和螺母等组成。
它的主要作用是在加工过程中提供可靠的夹紧力，以确保工件的稳定性和加工精度。
弹簧夹头的优点包括：
1. 夹紧力均匀：弹簧夹头的夹紧力分布均匀，可以避免工件在加工过程中发生移动或变形。
2. 高精度：弹簧夹头的精度高，可以满足高精度加工的要求。
3. 快速更换：弹簧夹头的更换速度快，可以提高生产效率。
4. 适用范围广：弹簧夹头适用于各种形状和尺寸的工件，包括圆柱形、圆锥形、方形等。
5. 保护工件：弹簧夹头可以避免工件在夹紧过程中受到损坏，保护工件的表面质量。
弹簧夹头广泛应用于机床加工、汽车制造、航空航天等领域。
在使用弹簧夹头时，需要注意选择合适的夹头类型和尺寸，并正确安装和调整夹头，以确保其正常工作。
总之，弹簧夹头是一种重要的机械加工夹具，它具有夹紧力均匀、精度高、快速更换、适用范围广等优点，广泛应用于各种机械加工领域。
弹簧夹头图集#(优选.)
弹簧夹头1．向固定式弹簧夹头夹头体1以锥柄插入机床主轴锥孔中，简夹2轴向固定。
旋紧螺母3，其内锥面迫使筒夹收缩将工件夹紧；反转螺母，简夹弹开，松开工件。
螺母与筒夹之间有相对转动，其配合锥面易于磨损，适用于轻便及一般工件加工。
限于筒夹的扩张量，工件基准面公差应不大于0.5毫米。
螺钉4用以防止简夹转动。
2．向移动式弹簧夹头旋紧螺母时，简夹作轴向移动便夹紧工件。
支承钉用于工件轴向定位。
由于简夹与工件间有相对轴向位移，故其夹头工作表面易于磨损，适用于—般工作。
3．间锥套式弹簧夹头中间锥套5置于夹头体1与筒夹2之间，并以销4作圆周固定。
转动螺母3，通过螺母内端面(或销6)，使锥套作轴向移动，从而使筒夹收缩(或张开)。
4．槽锥套式弹簧夹头以纵向切槽的锥套2代替筒夹。
旋紧螺母3时，其内锥面迫使锥套收缩夹紧工件。
适用于一般工作。
5．端作用式弹簧夹头(1)筒夹两端均有卡爪。
旋紧螺母5时，由于夹头体3及锥套7内锥面作用，使两端卡爪同时收缩夹紧工件。
两个销6用防以防止锥套随螺母转动，弹簧2使筒夹4复位，支钉1用于工件轴向定位。
适于夹持较长的工件。
6．端作用式弹簧夹头(2)两端带锥面的筒夹3与相应的锥套1和4相配。
当转动带左右螺纹的螺母5时，通过衬套7推动套4和简夹3左移，使简夹两端同时收缩夹紧工件；反转螺母5时，借弹簧作用松开工件。
键6用以圆周固定衬套7。
7．紧式弹簧夹头通过主轴孔的拉杆与筒夹尾部的螺纹孔连接。
拉杆轴向移动(手动或机动)使简夹作径向收缩(或张开)，以夹紧(或松开)工件。
工件无轴向定位。
8．利用插头扳手操纵的弹簧夹头简夹5以尾部螺纹旋入锥齿轮3的螺孔中，并以圆销4作圆周固定，利用环2将锥齿轮3轴向固定于夹头体1中。
用插头扳手转动小锥齿轮6使筒夹作轴向移动，从而实现工件的夹紧〔或放松〕。
9．手轮传动的弹簧夹头简夹7以尾邻螺纹旋入齿轮1螺孔中，并以键8作圆周固定。
当转动手轮4时，与其相连的内齿轮5便传动齿轮3，通过齿轮2使齿轮1(即螺母)转动，筒夹便沿锥套6作轴向移动，以夹紧(或放松)工件。
ER筒夹的质量标准
ER筒夹的质量标准ER筒夹俗称弹簧夹头，是一种装在机床主轴上的钻夹头，其功能是锁紧刀具和主轴的衔接。
ER弹簧夹头由瑞士REGO-FIX公司发明制造。
现今广泛使用于各类机械加工夹持领域。
主要用于钻孔，铣削，铰孔，攻丝和磨削中使用。
因期有16条槽的设计，允许一个较大的夹持范围并同时拥有是佳的径向跳动误差，且分为ER8，ER11，ER16，ER20，ER25，ER32，ER40和ER50这几种规格，实用于所有的刀具夹持。
目前工业市场使用的筒夹材料为：65Mn。
购买高精筒夹认准钛浩机械，专业品质，质量保证。
钛浩机械有限公司奉行以质量赢得用户,以服务占领市场,诚信为本，互利共赢的宗旨,依靠雄厚的技术力量，科学的管理制度，先进的加工检测设备，始终坚持以客户为中心，为用户提供符合国家标准、德国标准、美国标准、日本标准等不同标准的各类机床附件，以满足客户的不同需求。
ER筒夹的规格：规格 d（H7） D D1 D2 L L1 L2 L3 弹性收缩量ER弹簧夹头8 0.5-5.0 8 8.5 6.5 13.5 2.7 1.5 1.2 0.5ER弹簧夹头11 1.0-7.0 11 11.5 9.5 18.0 3.8 2.5 2.0 0.5ER弹簧夹头16 1.0-2.0 16 17 13.8 27.5 6.26 4.02.7 0.5>2.0-10.0 1.0ER弹簧夹头20 1.0-2.5 20 21 17.4 31.5 6.36 4.8 2.8 0.5>2.5-13.0 1.0ER弹簧夹头25 1.0-2.5 25 26 22.0 34.0 6.66 5.0 3.1 0.5>2.5-16.0 1.0ER弹簧夹头32 2.0-3.5 32 33 29.2 40.0 7.16 5.5 3.6 0.5>3.5-20.0 1.0ER弹簧夹头40 3.0-26.0 40 41 36.2 46.0 7.66 7.0 4.1 1.0ER弹簧夹头50 6.0-10.0 50 52 46.0 60.0 12.6 8.5 5.5 1.0>10.0-34.0 2.0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
何时选用弹簧夹头
何时选用弹簧夹头摘要：非匀质不平整工件的低速走丝线切割及加工条件参数的优台达新型CANopen网络变频器——VFD-E-C系列华丽登场国产数控机床市场占有率下滑局面将出现转机工作流管理理论及其在PDM中的实现Windchill DynamicDesignLink常见问题解答自动冷镦机、多工位螺栓自动冷镦机国产老标准可转位刀片华中“世纪星”HNC-21T车床数控系统的操作方法数控车床编程实例——外螺纹车削加工后市场时代来临代理商探服务盈利模式大型淬火机床填补国内空白实现高效金属切削的插铣法加工热电厂10CrMo910大口径主蒸汽管道焊接技术发挥CBN刀磨具研究院所的主导作用CNC数控加工优控系统免修整型柔性砂轮的结构设计及精度浅谈数控机床故障排除的一般办法(二)子程序调用指令FANUC-0MC数控铣床刀具机上自动平衡系统我国包装机械需求知多少[标签:tag]弹簧夹头的优缺点优点缺点重量轻加速快受离心力的影响小同心度高快速夹持零件更换时可快速调换夹头适合的工件尺寸范围有限轴向尺寸长更适合小型零件更适合直径尺寸一致的工件三爪电动卡盘是大多数车床用户的标准工件夹持装置，这种卡盘具有足够的通用性，.
弹簧夹头的优缺点优点缺点重量轻加速快受离心力的影响小同心度高快速夹持零件更换时可快速调换夹头适合的工件尺寸范围有限轴向尺寸长更适合小型零件更适合直径尺寸一致的工件
三爪电动卡盘是大多数车床用户的标准工件夹持装置，这种卡盘具有足够的通用性，可应用于多种车削加工。
然而，它不是所有加工任务的最佳夹具。
弹簧夹头是一种备用工件夹持装置，与卡爪卡盘相似，也用机械力固定需要车削的零件。
虽然弹簧夹头所提供的工件尺寸范围没有卡爪卡盘的宽，对于某些加工任务来说，它所提供的与速度、准确度和生产力有关的优势也许是极其重要的。
何种夹具的功效更好，做决定时需要考虑几个因素。
对于一项给定的车床加工任务，衡量选用弹簧夹头还是卡爪卡盘，需要考虑以下的所有因素。
主轴负载容量车床主轴的最大允许重量基于轴承负载容量，如果夹盘和工件组合的重量太大，轴承有可能超负荷。
对于那些存在超出限度的危险的加工任务，这种危险性可能决定人们对工件夹具的选择，卡爪卡盘往往比同等的弹簧夹头的重量大，因此，在需要控制重量的场合，弹簧夹头是恰当的选择。
主轴速度弹簧夹头往往是以非常高的主轴速度进行车削时的较好选择，主要有两个原因：
一个原因与卡盘的质量有关，假定以相同的主轴马力驱动卡爪卡盘和弹簧夹头，较厚重的卡爪卡盘需要更长的时间来加速达到所需的速度，加速时间长将延长工作周期，降低生产力。
另一个原因与离心力有关，因为它随着rpm平方值的增加而增加，所以，在高速切削的情况下，这个数值很重要。
例如，将主轴速度加倍，离心力将为原来的四倍。
这种力量将卡盘卡爪拉离中心，往往会降低夹持力。
但采用弹簧夹头，离心力不会造成明显的影响。
因而，在整个加工速度范围内夹持力会更加稳定。
加工操作弹簧夹头在零件的整个圆周施加夹持力，而不是仅在选定的接触区域，因而，可获得很好的同心度，这一点对于二次加工的项目尤其重要，二次加工需要考虑与一次加工有关的精确度，因为弹簧夹头的准确夹持能力强，即使卡爪卡盘用于一次加工时，弹簧夹头也可用于二次加工。
带有空心软卡爪的卡盘可达到0.0006至0.0012英寸范围内的TIR(总读数)重复精度，而弹簧夹头的典型
重复精度为0.0005英寸TIR或更好，为了进一步提高二次加工精度，在安装过程中，还可调整弹簧夹头的同心度。
工件尺寸弹簧夹头非常适合直径小于3英寸的工件采用。
弹簧夹头对工件的长度有所限制，特别地，弹簧夹头限制机床的轴向(Z轴)行程范围，因为它的长度比卡爪卡盘长。
当工件的加工长度差不多需要用到机床的整个可用行程时，大概就要采用卡爪卡盘了。
加工批量大小很大批量和很小批量的加工任务均适合采用弹簧夹头。
在小批量和多种任务的加工场合，弹簧夹头的优势与产品转换时间有关，标准卡爪卡盘的卡爪调换约需15至20分钟，专用于快速更换的卡爪卡盘需要1分钟，而快速更换弹簧夹头的夹头调换只需要15至20秒，在产品变换频繁时，节省的时间累计起来是可观的。
当加工批量大时，可同样累积所节省的与夹持有关的时间，弹簧夹头所需的开合时间比卡爪卡盘的少，通过减少从一个工件转换至下一个工件的非切削时间，削减加工循环时间。
工件尺寸范围弹簧夹头开合更快的部分原因是它的驱动冲程较短，与卡爪卡盘相比，弹簧夹头所适用的工件尺寸范围更为有限。
次主轴情况装有次主轴的车削机床经常用于各种大批量加工，在这些应用中，弹簧夹头可显着节省加工时间。
它们可在一个工作循环中加工零件的所有面，这些机床常与棒材进料器组合在一起，实现无人值守生产，连续加工工件。
在这些应用中，对一个工件而言，所节省的夹盘驱动时间可能是很少的，但在整个生产过程中，每个工件节省时间与加工工件数相乘，累计起来所节省的时间是很可观的。
夹盘工具库当人们在卡爪卡盘和弹簧夹头之间选择一个最合适的工件夹持装置时，考虑第三个选项也是重要的。
在许可的情况下，保留两种夹具，从一种更换至另一种可能是最具成本效益的方案。
从卡爪卡盘换到弹簧夹头，或反之亦然，通常不超过20分钟。
卡爪卡盘可保留在机床上，以处理零件范围不确定的情况。
但当机床加工大批量工件，或几批尺寸一致的零件时，采用弹簧夹头所获得的生产力提高，大大超过更换夹具花费时间造成的生产力损失。
实际上，弹簧夹头的速度是有弹性的，如果工件尺寸是一致的，弹簧夹头的速度会更快。
如果工件尺寸的变化大，可能需要采用卡爪卡盘以适应尺寸范围宽的加工工件。
材料类型对于热辊轧钢材、锻件和模压件，标准卡爪卡盘往往功效较好，因为所有这类零件具有固有的直径变化。
另一方面，冷辊轧材料零件往往具有较好的尺寸一致性，因此，适合选用弹簧夹头。
然而，缺乏一致的直径测量值不一定构成采用弹簧夹头的障碍，可提供设计用于非圆横截面的夹头，用于夹持制成客户所需形状的模压棒材。
