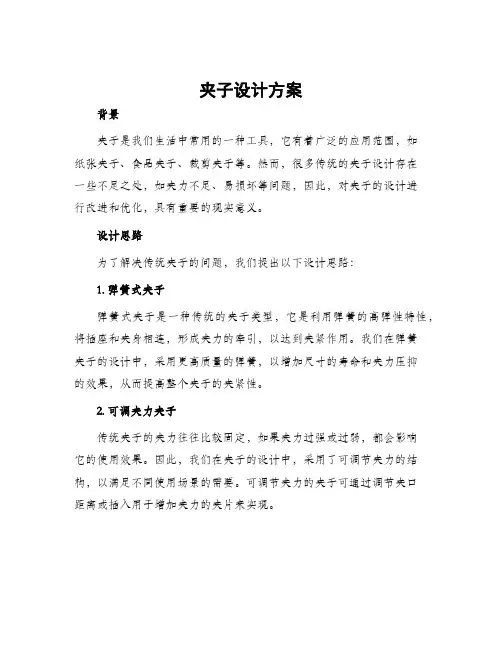

夹子设计方案
夹子设计方案背景夹子是我们生活中常用的一种工具，它有着广泛的应用范围，如纸张夹子、食品夹子、裁剪夹子等。
然而，很多传统的夹子设计存在一些不足之处，如夹力不足、易损坏等问题，因此，对夹子的设计进行改进和优化，具有重要的现实意义。
设计思路为了解决传统夹子的问题，我们提出以下设计思路：1. 弹簧式夹子弹簧式夹子是一种传统的夹子类型，它是利用弹簧的高弹性特性，将插座和夹身相连，形成夹力的牵引，以达到夹紧作用。
我们在弹簧夹子的设计中，采用更高质量的弹簧，以增加尺寸的寿命和夹力压抑的效果，从而提高整个夹子的夹紧性。
2. 可调夹力夹子传统夹子的夹力往往比较固定，如果夹力过强或过弱，都会影响它的使用效果。
因此，我们在夹子的设计中，采用了可调节夹力的结构，以满足不同使用场景的需要。
可调节夹力的夹子可通过调节夹口距离或插入用于增加夹力的夹片来实现。
3. 防滑夹子许多用户在使用夹子时，容易出现滑落的问题，影响使用效果。
为了解决这一问题，我们在夹子的设计中为其配备了防滑胶垫，以增加夹子与物品表面的摩擦力，从而保持夹子比较牢固的固定性。
设计材料根据以上的设计思路，我们推荐以下材料：1.优质弹簧：通常采用金属弹簧，如不锈钢、铝合金等。
这种材料具有高弹性和耐腐蚀性，长期使用不易变形和损坏。
2.耐磨橡胶：这种材料通常用于夹子的夹口和防滑胶垫部分。
它具有良好的耐腐蚀性和耐磨性，使夹子具有更加牢固的夹紧性。
3.可塑性塑料：这种材料通常可用于夹子的夹身部分。
优雅的基料质量可以有效增加夹子的美感和耐用性。
同时，可塑性塑料也具有较高的成本效益，使得夹子的生产成本不至于过高。
结论夹子是我们生活中不可或缺的工具。
然而，传统的夹子设计往往存在一些问题，影响夹子的使用效果。
为了解决这些问题，我们提出了一种新的夹子设计方案，包括弹簧式夹子、可调夹力夹子和防滑夹子。
这些夹子均采用优质的材料进行制作，使其具有更好的夹紧性和使用寿命，为日常工作和生活带来更多的便利和效益。
弹簧夹头说明书
机械制造工程学课程设计设计说明书设计题目：弹簧夹头零件机械加工工艺规程及夹具设计院系：学号：设计者：日期：目录1零件工艺分析 (3)1.1零件的作用 (3)1.2零件的工艺分析 (3)2工艺规程设计及计算 (5)2.1毛坯制造 (5)2.2基准选择 (5)2.3工艺路线拟定 (5)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.5切削用量的确定 (7)2.6工艺文件填写 (10)3夹具设计 (11)3.1设计要求 (11)3.2夹具的设计 (11)3.3该夹具的简要说明 (11)4总结 (12)参考文献 (13)1零件工艺分析1.1零件的作用本次课程设计所采用的零件为弹簧夹头其作用如下：(1)能精确的定位与夹紧工件（或刀具），具有抵抗扭矩和承受来自多方向切削力的功能。
(2)具有增大驱动力（拉力）和转换驱动力为工件（或刀具）夹紧力的功能。
(3)具有快速松开工件（或刀具）的功能。
(4)具有在不降低加工精度和使工件不受损害前提下的高重复精度。
(5)具有能在较宽的主轴转速范围内工作与只有极小的夹紧力损失的能力。
(6)在高速切削中的转动惯量最小。
弹簧夹头通常在装有机床主轴的孔内使用，在工作中弹簧夹头必须保持与工件(或刀具)的定位基准相同如主轴。
弹簧夹头和工件（或刀具）之间的相对运动将导致不正确的零件加工。
弹簧夹头与工件（或刀具）的相对转动或相对轴向移动都会使加工工件尺寸的一致性和几何精度受到影响。
弹簧夹头采用弹性较好的优质合金钢制成，并经热处理使头部外锥与夹爪内壁有较高硬度以保证坚硬耐磨。
每种规格的弹簧夹头所能夹紧工件的尺寸范围很小，所以它的应用范围很广，消耗量较大，适用于自动车床、万能铣床、螺纹磨床等各类设备。
1.2零件的工艺分析假设生产类型为中批生产，由生产类型可知该零件的工艺特点为：毛坯的制造方法部分铸件用金属模，部分锻件用模锻，毛坯精度中等，加工余量中等；机床通常采用通用机床，部分采用专用机床；夹具广泛使用专用夹具和可调夹具；刀具和量具按零件产量和精度，部分采用通用刀具和量具，部分采用专用刀具和量具；工件的装夹方法部分采用划线找正，广泛采用通用或专用夹具装夹。
弹簧夹头加工工艺
弹簧夹头加工工艺
弹簧夹头是一种用于夹紧弹簧的工具，其加工工艺需要注意以下几点：
1.材料选择：弹簧夹头通常采用优质的碳钢或不锈钢材料，具有高强度和耐腐蚀等特点。
2.加工工艺：弹簧夹头的加工过程包括切割、冷镦、车削、铣削、热处理等工序，其中热处理是非常关键的一步，其目的是提高材料的强度和硬度。
3.表面处理：为保护弹簧夹头的表面，通常会进行镀铬、镀镍、喷涂等表面处理，以达到美观和防腐蚀的效果。
4.质量检验：在加工完成后，需要进行严格的质量检验，包括外观质量、尺寸精度、强度等方面的测试，确保弹簧夹头的质量符合要求。
总之，弹簧夹头的加工工艺需要严格把控每一个环节，确保其质量稳定，以满足工业生产的需求。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型弹簧夹具夹头的创新设计
姓名：满小云 班级：机械04班 学号：20034410439
一、提出问题及提出解决问题的方案
以前加工轴承套圈的弹簧夹头是下图所示的整体式结构, 由①头部- 卡爪L 1; ②簧瓣
包括头部在内的弹性部分L 2; ③导向部分L 3组成。弹簧夹头夹紧工件用头部L 1, 夹头弹
性变形用簧瓣L 2, 夹头导向用L 3。
以前的弹簧夹头结构
但是在长期的使用过程中, 当夹头磨损超过一定限度就会出现夹不牢工件现象, 直接影响加
工精度和生产效率, 这时弹簧夹头报废，无形中增加了夹具的制造成本，造成了巨大的经济
损失。要想提高夹头的耐磨性, 就必须提高夹头的硬度, 而硬度过高夹头弹性减弱, 簧瓣易
断, 为此我针对此问题设计了镶块式弹簧夹头。
二、弹簧夹头的改进
镶块式弹簧夹头的结构如下图所视, 它是由两部分组成的, 一部分是夹头体, 另一部分
是卡块, 二者通过螺钉相联接。夹头体有六个簧瓣, 工作时靠簧瓣的弹性变形来完成夹紧和
松开动作, 夹头体材料选用65M n, 淬火硬度40～ 45 HRC, 以保证夹头的弹性; 而卡块安
装在夹头的爪部, 直接接触工件, 卡块是易磨损件, 卡块材料可采用GCr15, 淬火硬度60～
62 HRC, 以增加耐磨性。镶块式弹簧夹头在使用中曾出现过以下几个问题:
(1) 由于夹头制造误差容易出现偏心, 车加工后的套圈会出现壁厚差超差现象。
(2) 卡块任意装入夹头后, 测出卡块圆度不好, 用这样的卡块夹紧套圈, 被加工后的套
圈也会出现壁厚差超差现象。制造时必须想办法加以克服。
镶块式弹簧夹头（1- 夹头体; 2- 卡块）
三、在加工夹具体和夹具头时对加工精度的保证：
1、精车夹头的圆锥面, 用螺纹胎保证车加工精度夹头体在精车完各个面, 并钻完等分
孔后, 再车圆锥面, 车圆锥面时以螺纹面为定位基准, 我们设计一种螺纹胎, 它可以保证车
圆锥面时车加工精度。加工原理如下图所视, 首先把夹头拧到螺纹胎上,然后把螺纹胎装到机
床主轴上, 最后用托板上的小刀架进行切削。
夹头外锥面车加工示意图
2、铣等分槽：在铣削加工夹头上的分槽时，先用立铣刀铣20 mm ×40 mm 六等分槽,
然后再用片铣刀铣分瓣用的宽3 mm 六等分窄槽,但是此槽不能铣通, 端面留有3～ 4 mm
连筋, 使夹头体还是整体, 保证夹头热处理后不变形及磨加工夹头各个定位面的加工精度,
其加工原理如下图所视：
夹头定位面加工原理
在以上加工之后要对夹具进行热处理，但处理的部位要合理，夹头头部、尾部需淬火, 其
硬度大概为40～ 45HRC, 夹头中间部分不淬火, 以保证夹头弹性。
3、磨削夹头圆锥面：在磨削加工夹头圆锥面的时候同样用螺纹胎保证磨加工精度。圆
锥面是夹头夹紧过程中的一个重要的定位面, 圆锥面精度的好与坏, 直接影响整个夹头的精
度,设计一套磨加工用螺纹胎夹紧卡头, 定位基准还是选用螺纹面, 其磨削原理如下图,磨完
后的圆锥面相对于螺纹面同轴度可达0. 1mm。
圆锥面的磨削原理
4、磨削夹头内径： 用磨内径胎保证磨削加工的精度，夹头的内径也是一个定位面, 用夹
头内径夹持卡块, 再用卡块夹紧工件, 所以内径的精度也直接影响被加工工件的精度, 这就
要求内径和圆锥面必须同轴。我们设计一种特制的磨内径胎具夹紧夹头, 此胎是以圆锥面定
位, 其磨削原理如下图所视。磨削后夹头的内径相对于圆锥面同轴度一般可达0. 02mm。夹
头头部六瓣切开, 然后回火涨大
夹头内孔的磨削原理
5、磨夹头导向面：同样使用螺纹胎保证磨加工精度，导向面在夹头中起导向作用, 要求
导向面和圆锥面必须同轴。还是用磨圆锥面时用的螺纹胎夹紧夹头, 其磨削原理如下图所
视。磨削后的导向面相对于圆锥面同轴度可达0. 04 mm。夹头的精度是通过以上五个部分
的加工工艺及保证措施来达到的, 但是装在夹头里面的卡块精度的好与坏也直接影响整个
夹头的精度。
夹头导向面的磨削原理
四、卡块的加工工艺及其精度的保证
1、铣等分口：由于夹头体是六瓣, 所以卡块也是六瓣一组,在铣六等分口时, 口先不铣透, 径
向留有3～ 4 mm连筋, 使一组里的六个卡块还是一体, 保证淬火后磨加工时一组卡块的尺
寸和精度一致, 铣削原理如下图所视，一次可以铣削五～ 六个工件。 给每套卡块标注规
格、组号, 再按顺序给每一组里的每一块卡块标注顺序号，卡块材料选用轴承钢, 淬火硬度
一般为60～ 62HRC。
卡块六分口的铣削原理
2、径磨：要求每组卡块内径、外径必须同轴。首先磨内径, 磨一批活时内径尺寸要一致, 然
后磨外径, 磨外径时用内径定位, 保证内、外径同轴。我们设计一个长150mm , 前后锥度差
0. 02～ 0. 03mm 的芯棒。先把工件插紧在芯棒上, 然后把芯棒用顶尖顶上, 最后在万能磨
床上磨削外径, 其磨削原理如下图, 磨削后卡块内、外径同轴度可达0. 02 mm。
磨削卡块外径原理
3、切开六瓣, 并去毛刺：镶块式夹头的中心定位精度除了取决于夹头体和卡块的制造精度
之外, 应该注意以下几点:
(1) 更换规格时, 只换卡块, 不换夹头体; 夹头磨损后也只换卡块。
(2) 卡块必须分为6个一组, 成组保管, 成组使用, 不得混用。
(3) 安装卡块时必须按顺序号排列, 否则会破坏卡块自身精度, 车加工后的套圈会出现壁厚
差超差现象。
五、结束语
我个人认为，用此方案进行夹具的制造，可以大大减少制造成本和降低加工的难度，减
少材料不必要的浪费，提高了生产效率，可带来巨大的经济效益。
六、参考资料
1、
机械制造工艺基础（第二版） 傅水根主编 清华大学出版社 2004
2、机械设计学（第二版） 黄靖远 机械工业出版社 2000
3、机械设计（第七版） 纪名刚 高等教育出版社 2001
