工程常用仪器仪表知识培训..
化工仪表基础知识培训课件精选全文完整版
可编辑修改精选全文完整版化工仪表基础知识培训课件欢迎大家来参加本次关于化工仪表基础知识的培训课程，本课程将涵盖仪表的基本概念、常用仪表的工作原理、仪表的安装及维护方法、仪表的选型及其它相关知识点。
一、仪表的基本概念仪表是一种用于测量物理量的仪器，它根据测量的物理量的情况，给出数值和合理的结论。
化工仪表是指用于化学或化工过程中测量物理量的仪表，用于检测化学或者化工中的温度、压力、流量、液位等过程变量。
二、常用仪表的原理1、温度仪表：温度仪表是根据温度变化影响电阻值变化原理来测量温度的，可以使用热电阻、热电偶等。
2、压力仪表：压力仪表是根据压力变化影响某种物质的物理量变化原理来测量压力的，如压力变送器、压力开关等。
3、流量仪表：流量仪表是根据流体流量对某种物质物理量所产生的变化原理来测量流量的，如转子流量计、电磁流量计等。
4、液位仪表：液位仪表是根据液体液位高低影响某种物质物理量变化原理来测量液位高度，如液位变送器、液位开关、液位检测传感器等。
三、仪表的安装及维护1、仪表安装需要按照本公司的《安装调试说明书》来进行，确保仪表的安装准确，运行稳定，防止仪表因安装不当产生变形而影响测量精度。
2、完成仪表安装后，应给予仪表进行调试，确保仪表的准确度符合要求。
3、仪表需定期检查，检查仪表的设定值是否正确，仪表的外壳是否完好，仪表的工作是否正常。
四、仪表的选型1、在选用仪表时，应根据工况的不同，结合实际情况，选择最适合的仪表，以确保所用仪表能满足安装要求，准确满足测量需求。
2、在选用仪表时，还应考虑仪表的精度等级、防护等级等技术参数，确保仪表的准确度和使用寿命可以满足工况需求。
3、要针对某种仪表，熟悉仪表选型等方面的基本知识，了解仪表的型号及技术参数，便于实际应用中的选型。
五、其他相关知识点1、仪表使用中应注意仪表的环境温度及湿度，以确保仪表的正常运行。
2、仪表使用中应避免对仪表产生振动或撞击，以防止仪表的准确度受损。
仪器仪表的常识PPT课件
式中 θ——单位时间内传导的热量； λ——介质导热系数； A——垂直于温度梯度方向的传热面积；
.
2
组分导热系数λ，与温度有关： λt= λ0(1+bt)，b为一定范围的温度系数。 对于彼此之间无相互作用的多种组分的混合气体，它的导热系数可以近似
地认为是各组分导热系数的加权平均值。多组分气体导热系数近似表示为： λ=∑Ciλi，Ci 为 i 组分。 检测条件：
氧气： O2 +2H2O + 4e+ 4OH-
一氧化碳：CO + H2O CO2 + 2H+ + 2e+
甲醛： HCHO + H2O CO2 + 4H+ + 4e+
.
6
被测气体
膜
电子 子至
参考电极
工作电极
传感器工作的稳定性取决于参考电极电位的稳定性。为保证参考电极电位的稳定，可 引入第三电极，称平衡电极。在该电极上施加适当的偏压，该偏压与在与参考电极上形 成的电位相反，以保证总参考电位为零。
1．混合气体中，非待测组分导热系数相同或近似相等； 2．待测组分和非待测组分导热系数差别较大；
其中检测灵敏度取决于导热系数差别。 基于以上条件，多组分气体导热系数为： λ=C1λ1+(1-C1)λ2； 可得待测组分浓度：C1=(λ-λ2)/(λ1-λ2)。 由此可知： 1、测量对象必须是已知的两元气体。如：H2在N2中。 2、混合气体中，非待测组分导热系数相同或近似相等。 3、待测组分和非待测组分导热系数差别较大；其中检测灵敏度取决于导热系 数差别。
.
3
典型热导式气体分析
以双桥路为例，图中为双臂测量桥路， 其中、R3是工作 桥臂气室，由相同稳定待测气体流过， 若待测分析气体不含被分析组分时，如 同样流过空气，桥路平衡，输出为零。
仪表安全知识培训课件
清接线端的接线情况时,都应以高压电源对待。 14.仪表、电气及照明设备等的导线不得有破损、漏电情况。

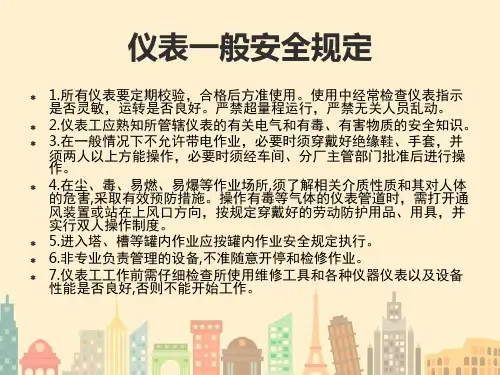

仪表一般安全规定
15.仪表电源开关与照明或动力电源开关不得共用,在防爆 场所必须选用防爆开关。
26.不准在仪表室(盘)周围安放对仪表灵敏度有影响的设备，线路和管 道等，也不能存放产生腐蚀性气体的化学物品。
仪表维修安全规定
1.遵守“仪表工一般安全规程”。 2.检修或排除故障时,须与工艺操作人员联系,并落实安全措施,密切配
合。对重要环节、联锁控制系统等危及装置停车者,须与车间和调度联 系后方可进行工作。 3.仪表维修过程中，要使用专用工具和专用校验台。 4.处理自动控制系统故障时,若有联锁必须先切除,将调节器由“自动” 切至“手动”,但不得将调节器停电或停气,以保证“手动”正常工作。 5.若确定故障是出自调节器或执行机构本身,按前项规定的程序处理完 毕,即让操作工进行现场手动操作,然后进行故障排除。 6.维修人员必须对工艺流程、自动系统、检测系统的组成及结构清楚, 端子号与图纸全部相符,方可进行处理。故障处理前要做好安全准备, 重大故障排除必须经班长或车间值班人员批准,并研究好方案,方可施 工。
仪表安装安全规定
1.遵守“仪表工一般安全规程”。 2.安装现场仪表,须两人作业。 3.拆卸尘、有毒、易燃、易爆等危险介质仪表时,必须在清
洗置换合格后方准施工。 4.严格执行有关易燃、易爆物品的领用、保管和存放管理
制度。 5.仪表安装过程中如需使用机械设备、焊接设备及风动、
电动工具时,应遵守有关设备的安全技术操作规程。 6.仪表安装就位ຫໍສະໝຸດ 应立即紧固基础螺栓，防止倾倒。多台

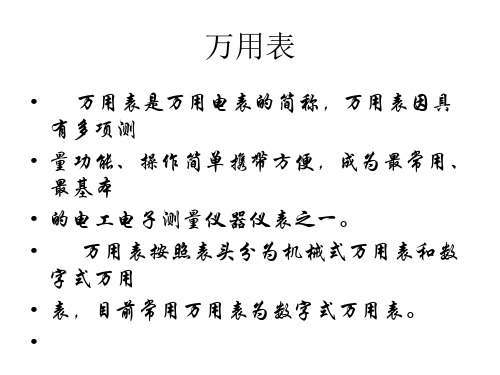

常用电工仪器仪表使用方法专题培训课件
电阻的测量
1、测量步骤 （1）首先红表笔插入VΩ孔 黑表笔插入 COM孔 （2）量程旋钮打到“Ω”量程档适当位 置分别用红黑表笔接到电阻两端金属部 分读出显示屏上显示的数据 2、注意 量程的选择和转换。量程选小了显示屏 上会显示 “1.” 此时应换用较之大的 量程；反之，量程选大了的话，显示屏 上会显示一个接近于 “0” 的数，此时 应换用较之小的量程。
交流电压的测量
1、测量步骤 （1）红表笔插入VΩ孔，黑表笔插入COM孔 （2）量程旋钮打到V-或V~适当位置 读出显示屏上 显示的数据
2、注意 表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所 需的量程即可。 交流电压无正负之分，测量方法跟前面相同。 无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的 金属部分。
• 如何读数？显示屏上显示的数字再加上边档位选择的单位 就是它
• 的读数。要提醒的是在“200”档时单位是“Ω”，在 “2k~200k”
• 档时单位是“kΩ”，在“2M~2000M”档时单“MΩ”。 如 果被测电
• 阻值超出所选择量程的最大值，将显示过量程“1”,应选 择更高的
• 量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能 稳定，
直流电流的测量
仪表基础知识培训课件
PPT学习交流
5
常用的几种温度仪表
• 热电偶、热电阻
• 双金属温度计
PPT学习交流
6
常用的几种温度仪表
• 热电偶、热电阻
• 双金属温度计
PPT学习交流
7
双金属温度计
• 测量原理：基于固体受热膨胀 原理，测量温度通常是把两片 线膨胀系数差异相对很大的金 属片叠焊在一起，构成双金属 片感温元件当温度变化时，因 双金属片的两种不同材料线膨 胀系数差异相对很大而产生不 同的膨胀和收缩，导致双金属 片产生弯曲变形。图中是双金 属温度计原理图
PPT学习交流
8
• 右图是双金属温度计的 一般结构。
➢双金属温度计的感温双 金属元件的形状有平面 螺旋型和直线螺旋型两 大类，其测温范围大致 为-80℃—600℃，精度 等级通常为1.5级左右。
➢双金属温度计抗振性好， 读数方便，但精度不太 高，只能用做一般的工 业用仪表
PPT学习交流
9
常用的几种温度仪表
2、化工过程自动化的作用(了解）
① 改善劳动条件，减轻劳动强度； ② 提高生产效率，提高产品产量与质量； ③ 提高装置运行安全性，保证装置使用寿命。
PPT学习交流
1
二、化工过程自动化的分类
• 简单介绍一下：
1、自动检测系统
2、信号报警和联锁保护
3、自动开停车运行
4、自动控制系统
其中自动控制系统能根据工艺条件的变化，对需 要保持的重要工艺参数进行理想化得调节控制。 是化工自动化的最重要的组成部分。我们通常说 的过程自动化就是指自动控制系统。
• 热电偶、热电阻
• 双金属温度计
仪器仪表行业安全生产培训
仪器仪表行业安全生产培训1. 培训目的本培训旨在提高仪器仪表行业从业人员对安全生产的认识，掌握相关安全操作知识和技能，降低事故发生风险，确保工作场所安全。
2. 培训内容2.1 安全意识培训• 了解仪器仪表行业安全生产的重要性• 分析事故案例，引导学员认识安全隐患• 掌握应急处理和逃生自救知识2.2 仪器仪表操作安全培训• 学习正确使用各类仪器仪表的操作方法• 掌握设备维护和保养的基本技能• 学习应对常见故障的处理方法2.3 安全管理制度培训• 了解公司安全管理制度及相关政策法规• 掌握事故报告和应急预案的流程• 学习安全巡检和隐患排查的方法3. 培训方法• 理论教学：通过讲解、演示等方式传授安全生产知识。
• 实操训练：实际操作机会，加强学员技能培养。
• 案例分析：结合实际案例，引导学员深入理解安全意识。
4. 培训安排• 培训时间：每周二、周四，上午9:00 - 12:00• 培训地点：公司会议室• 培训周期：连续四周，共计八次培训5. 培训考核• 理论考核：闭卷笔试，考查学员对安全生产知识的掌握程度。
• 实操考核：模拟操作场景，检验学员操作技能和应对突发情况能力。
6. 培训师资• 公司安全管理部门主管：负责理论知识的讲解和案例分析。
• 技术培训导师：负责实操操作的指导和培训。
7. 培训证书完成培训并通过考核的学员将获得公司颁发的《仪器仪表行业安全生产培训证书》。
8. 培训反馈与改进• 培训后，进行学员满意度调查，收集培训效果反馈。
• 根据反馈意见，及时调整和改进培训内容和方式，提升培训质量。
本培训本文旨在确保仪器仪表行业从业人员的安全生产意识和技能水平，提高工作场所的安全性和稳定性。
特殊应用场合：1.化工厂仪器仪表操作–增加条款：• 熟悉化工厂特殊设备的安全操作规程• 掌握化学品泄漏及应急处理方法• 学习化工厂特殊作业环境下的安全防护措施2.石油钻探平台仪器仪表操作–增加条款：• 掌握钻井平台上的安全操作规程和应急处置流程• 学习应对火灾、爆炸等特殊风险的应急处理方法• 训练在恶劣海上环境下的安全操作技能3.医疗设备仪器操作–增加条款：• 了解医疗设备操作中的特殊卫生与安全要求• 熟悉医疗设备的灭菌与清洁操作规范• 掌握医疗废物的分类处理与处置方式4.核电厂仪器仪表操作–增加条款：• 理解核电厂安全管理的严格要求• 学习核电设备异常情况的应急处理流程• 掌握核辐射安全防护知识5.航空航天仪器仪表操作–增加条款：• 了解航空航天领域特殊的安全生产规范• 训练在高空、高速环境下的安全操作技能• 学习飞行器仪表操作中的特殊应急处理技巧培训附件列表：1.安全操作手册2.事故案例分析资料3.仪器仪表维护保养手册4.公司安全管理制度文件5.培训课程大纲6.培训考核试题附件要求：所有附件必须经过公司安全管理部门审查并获得认可，确保内容真实可靠。
仪表基础知识培训ppt(共107张PPT)精选全文
灵敏度：测量的反应时间
仪 表
显
反应时间：显示值变化相 示
值
对于实际值变化的滞后时间。
被测变量
2024/10/1
13
检测系统的构成图
被
敏
信
信
测 参 数
感
号
元 件
变 换
号 传 输
+ -
2024/10/1
显示
信
号
测
记录
量
控制
A/D
PLC
14
仪表的分类
自动化控制仪表可简单的分为 检测仪表 显示仪表 控制仪表 执行器
2024/10/1
11
检测仪表的性能
5. 可靠性
仪表可靠性是化工企业仪表专业重点关心的另一重要性能指标 ，仪表可靠性和仪表维护量是成反比的，仪表可靠，则仪表维
护量就小。通常用平均无故障时间（MTBF）来描述仪表可靠 性，MTBF越大，仪表可靠性越高。
2024/10/1
12
检测仪表的性能
6. 灵敏度与反应时间
2024/10/1
9
检测仪表的性能
3. 重复性
重复性是指在不同测量条件下，如不同方法，不同观测者， 在不同的测量环境对同一被测的量进行检测时，得到测量结 果的一致程度。与变差相反，随着智能仪表的发展，重复性 将成为仪表的重要性能指标。
2024/10/1
10
检测仪表的性能
4. 稳定性
在规定工作条件下，仪表某些性能随时间保持不变的能力称未 稳定性。仪表稳定性在我们化工仪表中是一个需重点关心的指 标，由于化工企业的环境比较恶劣，压力、稳定及腐蚀性因素 会使仪表部件随应用时间变长而保持稳定能力降低，仪表稳定 性也会下降。
仪表培训课件
检定结果评价
是否合格：根据检定结果，判断测量 仪器是否符合法定要求。
不合格处理：对于不合格的测量仪器 ，应采取相应措施进行处理，如维修 、更换等。
05 仪表安全使用规范
CHAPTER
安全使用原则及要求
遵守操作规程
严格按照仪表使用说明书和操作规程进行操作，避免误操作导致 安全事故。
定期检查维护
定期对仪表进行维护和保养，确保其正常运转和准确测量。
性。
校准与检定方法及流程
校准方法
直接校准法：将标准量值直接与被校准的测量仪器或测量系统进行比较，确定量值 之间的关系。
间接校准法：通过其他测量仪器或测量系统对被校准的测量仪器或测量系统进行校 准，确定量值之间的关系。
校准与检定方法及流程
检定流程 申请：向法定计量机构提交申请，包括测量仪器的名称、规格、型号、生产厂家等信息。
仪表分类
根据测量原理和应用领域，仪表 可分为温度仪表、压力仪表、流 量仪表、液位仪表等。
仪表工作原理及结构
工作原理
不同类型的仪表工作原理不同，如温度仪表通过温度传感器将温度信号转换为 电信号，流量仪表通过测量流体流速来计算流量等。
结构组成
仪表主要由传感器、变送器和显示器三部分组成。传感器负责感知被测量的变 化，变送器将传感器输出的信号转换为标准信号，显示器则用于显示测量结果 。
仪表选型与安装
选型原则
根据实际需求和工艺要求，选择适合的仪表类型、规格和精 度等级。同时要考虑仪表的可靠性、稳定性和易维护性等因 素。
安装要求
安装前应对仪表进行检查和校准，确保其准确性和可靠性。 安装过程中要遵循相关规范和标准，确保安全可靠。同时要 考虑到环境因素对仪表的影响，采取相应的防护措施。
仪表基础知识培训(工艺人员应知培训)
基金会现场总线 FF（Foundation Fieldbus） 现场总线是近年来迅速发展起来的一种工业数据总线，它主要解决工业 现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以 及这些现场控制设备和高级控制系统之间的信息传递问题。
万华烟台工业园硝苯装置将采用DCS和现场总线混合型的控制系统（FF为主）
仪表基础知识培训
（仅适用于工艺新员工）
万华烟台工业园硝苯项目部 仪表工程师 占海景
1
为什么要了解仪表知识
1、工艺控制与优化 2、过程安全与生产管理 3、工作的配合与沟通
2
工艺控制与优化
3
2过程安全与生产管理
4
2过程安全与生产管理
5
2过程安全与生产管理
6
2过程安全与生产管理
7
2过程安全与生产管理
范围度窄，一般范围度仅3∶1 ～ 4∶1 ； 有较长的直管段长度要求，一般难于满足，（30D ，10D）；压力损失大； 对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次； 维护量大。
35
三. 现场仪表和阀门
V锥流量计（V-Cone)：高精度（0.5%）、高分辨率、宽 量程比 （15：1-20：1）；前后直管段要求不高(5D，2D)； 可以适应液体、气体、蒸汽、湿气等一切 流体的测量；
第一章常用仪器仪表使用方法
第一章 常用仪器仪表使用方法第一节 概 述在进行继电保护实验之前，有必要了解相关仪器仪表的性能和使用方法，避免在实验中因不规范的操作而造成仪器、仪表的损坏，这对养成良好的实验操作习惯将有很大帮助。
在仪器、仪表的使用过程中，要掌握以下一些常识：(1)检查供电电压与仪器的工作电压是否相符。
检查仪器的电源电压变换装置是否安插或板置在相应电压值的部位。
目前国产仪器电源电压大多采用交流220V(进口仪器使用的电源电压常有110V、127V、220V三种)。
对有些仪器的保险丝插塞兼作电源的变换装置，应注意其位置不能插错，当电源电压不符时，会烧断保险丝，严重时会损坏仪器的内部器件，造成重大损失。
(2)仪器在开机通电前，应检查仪器面板上的各种开关、旋钮、度盘、插座等是否完好。
对面板上的“增益”、“输出”、“辉度”、“调制”等控制旋钮应旋置于最小位置，防止仪器通电后可能出现的冲击现象，而造成某些损伤或失常。
在被测量值未能估计的情况下，应将仪2S的“衰减”或“量程”放在较大部位，以免仪器过载受损。
(3)有“高压”、“低压”开关的仪器接通电源前要格外注意“高压”、“低压”开关是否都在“断开”的部位，然后先接通，“低压”开关，待仪器预热5～10min后，再接通“高压”开关。
否则会损坏仪器整流器件。
对于只有单一电源开关的仪器，也需要预热数分钟，等待电路工作稳定后再行使用。
(4)仪器接通电源后，如发现有异常现象，如嗡嗡声、噼啪声、煳味、冒烟等，应立即切断电源，在未查明故障原因时，不能再行通电，以免故障扩大。
通电后如果保险丝烧断，应切断电源查明原因，并调换相同容量保险丝管再行通电，以免仪器过载损坏。
(5)对于布通风设备的电子仪器，开机通电后应注意仪器内部的电风扇是否运转正常，若发现电风扇有碰触声或旋转缓慢，甚至不转动，应立即切断电源进行检修。
(6)使用仪器时，应注意仪器外壳接地，特别在多台仪器联用时，宜用金属编织线作为多台仪器接地连线，避免杂散电磁场的干扰。
