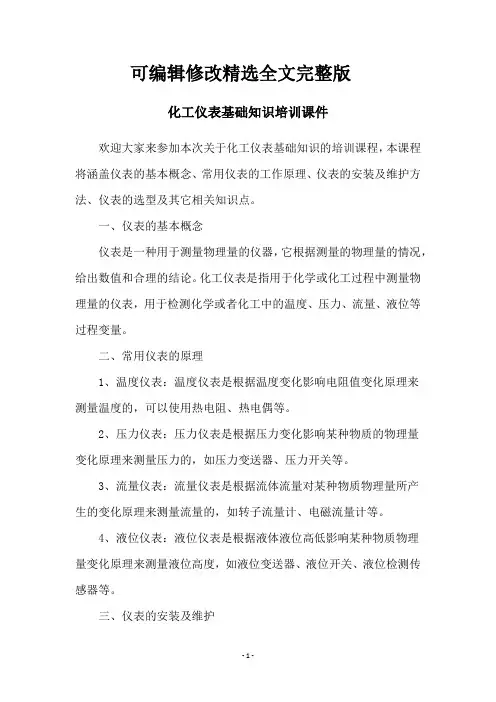

化工仪表基础知识培训

1、压力损失小、量程范围大、精度高 2、在测量流量时几乎不受流体密度、压力、温度、粘度等参 数的影响 3、安装简单，维护十分方便 4、应用范围广，蒸汽、气体、液体的流量均可测量 5、要求有一定的前后直管路距离
沈阳凯利福科技有限公司
Slide 25
5.6 超声波流量计
超声波流量计的基本原理 利用超声波可以透过物体的特性，在流体管道外设置超声波发送装置 ，测量管内流体流速，超声波在流动的流体中传播时就载上流体流速 的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换 算成流量。
沈阳凯利福科技有限公司
Slide 27
6.阀门 6.1电磁阀
沈阳凯利福科技有限公司
Slide 28
6.1电磁阀
沈阳凯利福科技有限公司
Slide 29
6.1电磁阀
沈阳凯利福科技有限公司
Slide 30
6.2气动开关阀
沈阳凯利福科技有限公司
Slide 31
6.2气动调节阀
气动调节阀是已压缩空气 作为驱动，已4-20MA直流 电流作为控制信号，
沈阳凯利福科技有限公司
Slide 10
3.3压力变送器于差压变送器的区别
) 差压变送器有两个接口，分别为高压侧和低压侧主要测两个 口之间的差压，压力变送器就一个接口 ) 压力变送器是将实践的压力值转换成规范的电信号输出，而 差压变送器是比较两个压力值之间的压力差， 将这个差值转 换成规范信号输出(实践就是做减法，然后输出差值)。
沈阳凯利福科技有限公司
Slide 16
4.3超声波液位计与磁翻板液位计的安装方式
磁翻板安装方式 超声波安装方式
沈理分： 力学：差压式（孔板流量计）、浮子式、靶式、涡街等； 声学：超声波 电学：电磁流量计等
沈阳凯利福科技有限公司
Slide 18
沈阳凯利福科技有限公司
Slide 22
5.4.1金属浮子流量计特点
1、金属浮子流量计适用于小管径和低流速
2、大部分浮子流量计没有上游直管段要求，或者说对上游直管段要求不高。 3、大部分结构浮子流量计只能用于自下向上垂直流的管道安装。 4、测量不受液体密度、温度、压力变化的影响 5、不适合蒸汽、气体、粘稠状液体、固体、液体与固体的混合物质的测量 6、但是比较适合不导电液体（乙醇、甲醇、纯净水等等）
5.1孔板流量计
当充满管道的流体流经孔板时，将产生局部收缩，流束集中，流 速增加，静压力降低，于是在孔板前后产生一个静压力差，该压 力差与流量存在着一定的函数关系，流量越大，压力差就越大。 通过导压管将差压信号传递给差压变送器，转换成 4 ～ 20mA.DC 标准信号，经流量显示仪，便显示出管道内的瞬时和累积流量。 适用介质 ：各种液体、气体、饱和蒸汽,过热蒸汽
沈阳凯利福科技有限公司
Slide 11
3.4压力变送器于差压变送器的用途
) 压力测量 1、正压 2、负压（真空度） ) 液位测量 计算公司：P=ρgh P：压力 ρ：密度 （水的密度 1000kg/m³ ） g：重力加速度 9.8N/kg≈10N/kg h：高度 例子： 十米高水罐压力计算 已知： ρ=1000 kg/m³ g=10 N/kg h=10 M P=1000 kg/m³ ×10 N/kg×10M =100000Pa=100KPa=0.1MPa 0.1MPa=1公斤压力=10米水柱
沈阳凯利福科技有限公司
Slide 14
4.1磁翻板液位计特点
) 可就地显示也可远传信号 ) 液位显示直观 ) 不局限于被测容器的样式 ) 测量精度不高（精度在10毫米左右） ) 不适合粘稠状液体、固体、液体与固体的混合物质的测量
沈阳凯利福科技有限公司
Slide 15
4.2超声波液位计
) 超声波液位计是采用超声波测距原理 超声波测距的原理是利用超声波在空气中的传播速度为已知 ，测量声波在发射后遇到障碍物反射回来的时间，根据发射 和接收的时间差计算出发射点到障碍物的实际距离。 ) 超声波液位计适用于粘稠状液体、固体、液体与固体的混合 物质的测量
沈阳凯利福科技有限公司
Slide 32
6.2电动调节阀
电动调节阀是已电机作为 驱动，已4-20MA直流电流 作为控制信号
沈阳凯利福科技有限公司
Slide 33
7.自动控制系统
) 开环控制系统：不将控制的结果反馈回来影响当前控制的系统
) 闭环控制系统：可以将控制的结果反馈回来与希望值比较，并根 据它们的误差调整控制作用的系统
双金属温度计工作原理
双金属温度计中的感温元件是用两片膨胀系数不同的金属片叠 焊在一起而制成的。双金属片受热后，由于两金属片的膨胀长 度不同而产生弯曲，温度越高产生的膨胀长度差就越大，因而 引起弯曲的角度就越大。双金属温度计就是基于这一原理而制 成的，它是用双金属片制成螺旋形感温元件，外加金属保护套 管，当温度变化时，螺旋的自由端便围绕着中心轴旋转，同时 带动指针在刻度盘上指示出相应的温度数值。
沈阳凯利福科技有限公司
Slide 19
5.3.电磁流量计
电磁流量计所依据的基本理论是 法拉第电磁感应定律。当导体切割 磁力线运动时，导体内将产生感应 电动势。根据该原理，可测量管内 流动的导电流体的体积，导电流体 流动的方向与电磁场的方向垂直， 在导管垂直方向施加一个交变的磁 场，并在有绝缘衬里的导管内壁两 侧安装一对电极，两电极的连线既 与导管轴线垂直，又与磁场方向垂 直，当导电液体流经导管时，因切 割磁力线，两个电极上就产生感应 电动势。
沈阳凯利福科技有限公司
Slide 2
2
温度 按使用的测量范围分：
常把测量600℃以上的测温仪表叫高温计；测量600℃以下的测 温仪表叫温度计；
按工作原理分：
分为膨胀式温度计、热电偶温度计、热电阻温度计和辐射高温 计；
沈阳凯利福科技有限公司
Slide 3
2.1 膨胀式温度计
膨胀式温度计是基于物体受热时体积膨胀的性质而制成的。玻 璃管温度计属于液体膨胀式温度计，双金属温度计属于固体膨胀式 温度计。
沈阳凯利福科技有限公司
Slide 13
4.液位
) 磁翻板液位计 工作原理：根据浮力原理和磁性耦合作用 研制而成。当被测容器 中的液位升降时 ，液位计本体管中的磁性浮子也随之升降 ，浮子 内的永久磁钢通过磁耦合传递到 磁翻柱指示器，驱动红、白翻柱 翻转 180°，当液位上升时翻柱由白色转变为 红色，当液位下降时 翻柱由红色转变为 白色，指示器的红白交界处为容器内部液 位的实 际高度，从而实现液位清晰的指 示。
沈阳凯利福科技有限公司
Slide 23
5.5涡街流量计
涡街流量计是应用流体振荡原理来 测量流量的，流体在管道中经过涡 街流量变送器时，在三角柱的旋涡 发生体后上下交替产生正比于流速 的两列旋涡，通过测量旋涡频率就 可以计算出流过旋涡发生体的流体 平均速度
沈阳凯利福科技有限公司
Slide 24
5.5.1涡街流量计特点
沈阳凯利福科技有限公司
Slide 34
谢谢大家！
沈阳凯利福科技有限公司
Slide 35
Slide 6
2.3 一体化温度变送器
温度变送器就是基于热电阻原理开发的，它是将电阻信号转换 成标准电流信号输出并显示。
沈阳凯利福科技有限公司
Slide 7
2.3.2 一体化温变的选型： （1）测量范围，也就是量程 （2）被测介质 （3）是否需要就地显示 （4）插入深度 （5）安装场所 （6）现场环境
仪表基础知识培训
刘兴兵
目录
仪表的分类 温度 压力 液位 流量 阀门 控制系统
沈阳凯利福科技有限公司
Slide 1
1 仪表的分类
检测仪表-----将检测元件、变送器及显示装置统称为检测仪表。
一次仪表-----一般为将被测量转换为便于计量的物理量所使用的仪表 ，即为检测元件。一次测量仪表是与介质直接接触，是在室外就地 安装的。 （即所谓的现场传感器） 二次仪表-----将测得的信号变送转换为可计量的标准电气信号并显示 的仪表。即包括变送器和显示装置。
沈阳凯利福科技有限公司
Slide 21
5.4金属浮子流量计
当流体向上流经管子时。浮子向上移动，在某一位置浮子所受升力与浮子重 力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙 面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上 下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随 浮子移动，并借助凸轮板使指针线性地指示流量值的大小。
沈阳凯利福科技有限公司
Slide 26
5.6 超声波流量计特点
1、超声波流量计是一种非接触式仪表，它既可以测量大管径 的介质流量也可以用于不易接触和观察的介质的测量。 2、它的测量准确度很高，尤其可以解决其它仪表不能的强腐 蚀性、非导电性、放射性、高粘度及易燃易爆介质的流量 测量问题 3、目前我国只能用于测量200℃以下的流体
沈阳凯利福科技有限公司
Slide 4
2.1双金属温度计
双金属温度计是一种测量中低温度 的现场检测仪表。可以直接测量各 种生产过程中的 -80℃～ +500℃范 围内液体、蒸汽和气体介质温度。 其适用于就地显示 特点 ： 现场显示温度，直观方便； 安全可靠，使用寿命长； 多种结构形式，可满足不同要求。
沈阳凯利福科技有限公司
Slide 12
3.5压力变送器于差压变送器的选型
) 压力选型 1、被测介质（液体、气体、蒸汽） 2、安装场所 3、量程范围 4、输出信号及工作电压 5、不适合粘稠状液体、固体、液体与固体的混合物质的测量 备注：一般选择压力变送器 ) 液位选型 1、同上 2、被测容器的样式（敞口罐还是密闭罐也叫常压罐和高压罐 ） 备注：一般选择差压变送器
沈阳凯利福科技有限公司
Slide 8
