优选Soundcheck操作指南喇叭测试

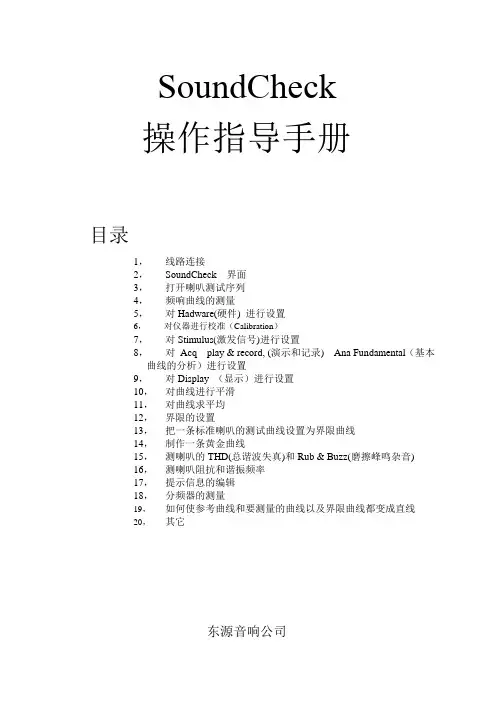

SoundCheck指导手12132册
东源音响公司
1
1，基本线路
注意，声卡插孔在电脑里排列7在最右，2在最左。
2， 前置放大器：Soundconnect
此三个按钮1,3都调到“0”
2调到20dB
接话筒
后背接声卡
3，功放
用CROWN D-75A型功放，
使用时，放大量级(level)调到“0”的位置（即最大的位置），后板接到CH-1通道。
右侧就是组成序列的十几条步骤（steps），如第4条Acq是数据采集的简写，L S表示由左通道输出，左右通道（立体声stereo）输入。步骤的内容为play & record (演示和纪录)。关闭此序列编辑器，点击start,即可进行喇叭的全面测量。
4,频响曲线的测量。
从上面的序列编辑器的右侧，删去若干条（用remove）,打开左侧category的目录，找到Analysis,在其下拉菜单里，找到Fundamental, (这是条分析基本曲线---频响曲线的步骤)插入到右面的序列里（用Insert）用move up, move down移动位置，把他排到Display loudspeakers的前面，结果如下图。这就构成了测频响曲线的最简单的序列。但要精确测量喇叭的曲线，还要对每条步骤做出设置。
**凡对界限进行了设置，在最后的显示中，都会出现pass（绿色）或fail（红色）的结果。
13把一个标准喇叭的测试曲线设置为界限曲线。
先对此喇叭的频响曲线进行测试，在测试结果的窗口里，打开memory list，选中此曲线，点击memory list中的file----save data as----*.Dat,出现如右图：
编辑这条步骤时，双击他，出现以下图面：
在Operand A处选要平滑的曲线，在smoothed resolution处选平滑的程度，在Result Name处选想要的平滑曲线的名字（如ggmm）,最后按=号结束。
Soundcheck_7.0_操作指南--喇叭测试
7.4.1 输入校准－左通道 左通道连接仿真耳，使用前必须对其进 行校准。按照常规一般使用94dB标 准声源进行校准。 a. Calibration Sequence处必须选择 Microphone Calibration b. 然后单击Calibrate按键，将突出下面 窗口 c. 将仿真耳麦克风插入标准声级计，打 开声源开关 d. 点击Calibrate，
Thank you！
1. 安装原理
系统硬件基础
测试扬声器，耳机需要的配置： 1. 声卡 2. 功率放大器 3. 标咪（扬声器）或者仿真耳（耳机）
系统软件基础
4.
标咪或者仿真耳前置供电电源
5. 电脑
2. 测试简图：
耳机测试简图： 扬声器测试简图：
阻抗测试简图：
3. 电脑配置要求
SoundCheck 将利用您的电脑来处理所有的计算以及信号处理功能，所以电脑的配置运 行速度将影响SoundCheck的运行速度。处理信号越长运行速度将越慢。 对电脑硬件的基本要求如下： Windows® XP or Windows® 2000. (同样可以运行在 Microsoft® Windows® 98,) Windows 64 Bit OS is currently not supported. 64 bit device drivers are not available for required hardware. 暂时不支持Windows Vista. 注:脚踏开关不能使用在Windows NT. Pentium® 4, 1.6 MHz processor minimum or equivalent (Celeron 处理器不建议使用). 1 GB of RAM (2 GB or more recommended for large WAV files or high resolution measurements below 50Hz). 300MB of free hard-disk space required for complete software installation.
Soundcheck7.0操作指南-喇叭测试培训
喇叭测试的方法
频谱分析法
通过频谱分析仪对喇叭的频响 曲线进行分析，判断其性能指
标是否符合要求。
失真度测试法
测试喇叭在不同音量下的失真 度，以评估其音质效果。
交叉扫描法
使用信号发生器和示波器对喇 叭进行交叉扫描测试，检查其 相位响应和幅频响应是否正常 。
功率测试法
对喇叭进行功率测试，检查其 承受功率的能力，确保其在正 常工作时不会因过载而损坏。
调整设备位置
根据场地情况和测试需求，调整音响和麦克风的摆放位置，以确保 测试结果的准确性和可重复性。
测试步骤
启动软件
打开soundcheck7.0软件，并确保软件运行正 常。
进行测试
按照软件界面提示，逐步完成各项测试，包括 音量测试、频率响应测试、动态范围测试等。
记录数据
在测试过程中，及时记录各项数据，以便后续分析。
按照设定的参数进行测试，记录测试数据 并进行分析。
设定测试参数
根据实际情况设定测试参数，如测试频率 、音量、测试模式等。
04
soundcheck7.0常见问 题及解决方案
设备连接问题
总结词
设备无法正常连接soundcheck7可用状态，然后检查设备连接线是否完好，有无松动或损坏。如果问题依然存在， 尝试更新设备驱动程序或重新安装soundcheck7.0软件。
喇叭测试的步骤
结果评估与处理
根据测试结果对喇叭性能进行评估，针对 存在的问题进行处理，如调整、维修或更 换等。
准备工作
确保测试场地安全、清洁，准备好所需的 测试仪器和工具，如频谱分析仪、失真度 测试仪、信号发生器、示波器等。
连接测试设备
将测试设备正确连接到待测喇叭上，确保 连接稳定、可靠。
Soundcheck说明书-双耳机-Delta
Soundcheck电声测试系统使用手册目录：1. 测试简图――――――――――――――――――――――32. 实际联线图―――――――――――――――――――――33. 测试程序Soundcheck 基本操作介绍―――――――――――44. 程序Sequence 的导入和导出――――――――――――――75. 校准（人工耳、麦克风）―――――――――――――――――96. 测试条件的修改―――――――――――――――――――127. 数据保存的设置修改：――――――――――――――――138. 样品曲线保存――――――――――――――――――――159. 根据样品曲线重新设定上下限―――――――――――――1710. 显示界面的修改―――――――――――――――――――20系统功能简介深圳品正仪器提供的这套电声测试设备,源于丹麦BK的专业电声测试系统Soundcheck，是80年代原丹麦BK公司的高级总工程师开发设计的一套模块化基于PC的测试系统，它能高性能地完成各类电声产品的测试。
Soundcheck系统秉承了BK高度的精确和稳定性，同时提高了软件的功能和可变性，使得Soundcheck系统源于BK而优于BK，成为国际电声产品测试领域的领导者和标准规范。
可测试产品包括：1.扬声器2.麦克风3.电话机和手机4.助听器Soundcheck系统可以在1秒左右完成扬声器的频响，阻抗，失真，极性，参数等等的测试，功能之强大，测试速度之快是目前市场上其他电声测试仪所无法比拟的。
备注:由于软件版本和硬件不断更新,说明书与软件所示介面略有不同时敬请见谅.最新资料可以向深圳品正仪器免费索取.1.测试左右耳机连接图示:注意要严格按照图示来连接，否则会烧毁测试卡或者功放。
右人工耳左人工耳接被测试扬声器正负极或者左右耳机或者人工嘴（2）测试单体扬声器或者单体耳机接线图示：接被测试扬声器正负极接人工耳或者麦克风测试频响时拔下此插头，测试阻抗时插入此插头3. 测试程序介绍3.1 软件登陆.◇双击桌面Soundcheck 图标.◇进入软件，将出现三种不同安全级别的用户可供选用。
SoundCheck电声测试仪Sequence编辑指导书
SoundCheck电声测试仪Sequence编辑指导书（Speaker单体）前言：SoundCheck电声测试仪的Sequence编辑的总体步骤如下：Hardware（硬件设置）→Calibration（校准设置）→Stimulus（激励信号源设置）→Acquisition（接受数据过程）→Analysis （分析数据）→Post—Processing（处理获得的数据）→Limits（设置上下限）→Display（显示数据）一．新建一个Seq的名称如图1，打开SoundCheck软件，点击左上方工具栏“File”→“New”。
出现一个对话框，如图2，依次进入“SoundCheck 6.1”→“Sequences”→“Loudspeakers”目录，新建一个名字（可以随意建）。
输完以后按“OK”。
此时出现如图3的对话框，点击“Discard”。
图1图2图3点击“Discard”后，会出现一个seq编辑对话框——Sequence Editor（如图4）。
Seq的编辑就是在此对话框中完成。
图4二．Hardware在编辑框的左侧“Category”中选择对应的声卡类型，以CardDeluxe声卡为例，如图5点蓝后。
按“Insert”将声卡设置选项插至右侧“Sequence”框中，如图6。
图5 图6双击seq中的Hardware选项，会出现设置对话框，一般默认设置就可以了，点击OK即可，如图7。
图7三．Calibration在编辑框的左侧“Category”中选择对应的校准程序，将其点蓝，如图8。
按“Insert”将校准程序插至插至右侧“Sequence”框中，如图9。
图8图9双击校准程序，出现校准程序设置对话框。
首先校准功放，“Input”如图10设置，“Output”如图11设置，点击“Output”中的“Calibrate”即可对功放进行校准；其次校准人工耳，“Input”如图12设置，“Output”不用设置，点击“Input”中的“Calibrate”即可对人工耳进行校准。
SOUNDCHECK使用说明
研 发 一 部
研 发 二 部
研 发 三 部
品 质 部
采 购 部
制 造 部
财 务 部
份数
1
1
1
标准书分类
标准书名称
编号
版本
A
页码
1
程序文件
Soundcheck 系统使用说明
生效日期
1.0 目的 为了使公司技术管理人员能够更好的熟悉 Soundcheck 系统的使用，更多的技术管理人员能
够熟练操作 Soundcheck 测试系统对公司生产的各种产品进行测试，以提高技术管理人员专业 素质，更好的为公司服务。 2.0 适用范围 2.1 本操作指导书用于本公司技术人员操作 Soundcheck 系统时的参考文件，但其它本公司工作人
2、激励设置 在操作界面下单击“setup”,在下拉菜单中选择“stimulus”进入设置界面。在“level”
栏中填入测试电压值（不同产品的电压值不同）；在“step size”栏中选择测试倍频程， 关联曲线样式及测试时间；在“start frequency”栏中输入起始频率（Eg:100Hz），在 “stop frequency”栏中输入终止频率（Eg:100000Hz）。“Cycles/step” 是调节单倍频 周期内波形的个数，越大，显示则越精确，但影响测试时间；所以每次调节倍频程及波形 个数数值时都要单击“update”，这样可以确定“step time”是多少，设置好后单击“OK” 完成设置。具体设置可参考如下图所示：
文件分类 程序文件
文件名称
版本 页数
Soundcheck 系统使用说明
A
13
变更履历表
生效日期
文件编号
版本 A
变更内容描述 Soundcheck 系统使用说明
SoundCheck操作指引
七．校正
IEC60318&IEC60711 校正 接线方式，参阅（二） ，双击打开软件选择 SetupCalibration 弹出对话框，在 Input 选项下， 根据对话框进行选择，点击 Calibration Device，跳出 Microphone Calibration 对话框，填入对 应校正设备的参数，选择对应麦克风，打开 42AA 标准声源插入麦克风，点击 Calibration 校正，显示 PASS，完成。
点击 Calibration Device，跳出 Microphone Calibration 对话框，填入对应校正设备的参数，选 择对应麦克风， 先将 1/2 声场转 1/4 声场转换器插入到 42AA 标准声源插入麦克风， 再将 46BP 插入到 1/4 声场转换器，点击 Calibration 校正，显示 PASS，完成。 46BP 校准完成，成直角对着人工嘴，距离为 25mm，连线图参阅（二） ；SetupCalibration 弹出对话框，在 Output 选项下，根据对话框进行选择，
存储为.BMP 文档 在 测 试 频 响 结 束 后 ， 点 击 Response 窗 口 激 活 测 试 框 ， 选 择 DisplaySave as Image FileBitmap，指定存储路径确定。
导入存储文档 导入存储文档，只限定为*.DAT 文档，在测试界面选择 Memory ListFileOpen data 打开 存储路径文件，打开即可。
第一次仿真嘴发声，得到其实际的频响曲线，Continue，拉平补偿仿真嘴的频响。过＝校正 得到的仿真嘴频响曲线在“0dB/Pa”为一光滑平直的直线，如果不是，选择 NO，再次测试， 如果得到直线，选择 OK，点击 save as，保存仿真嘴的校准，再点击 OK，完成人工嘴校准。 KEMAR HATS 人工嘴校正 校正 KEMAR HATS 人工嘴，先需要对校准咪（46BP 压力场麦克风）进行校正，接线图请 参阅（二） ，SetupCalibration 弹出对话框，在 Input 选项下，根据对话框进行选择，
Soundcheck-12.0版本培训教材
2.测试扬声器连接图示: 注意要严格按照图示来连接，否则会烧毁测试卡或者功放。
图示说明： 声卡out L →→接到→→功放输入L端 声卡in L →→接到→→人工耳输出L端 声卡in R →→接到→→阻抗输出R端
• 3. 测试程序介绍（基于我们提供的Spk_Test
Sequence）
• 3.1 软件登陆
– C. 选择菜单 File/Export Seq
弹出如下图所示的对话框，选择路径到D:\2008-12-25，然后 单击右下角的Select Cur Dir， 当前的QC 程序将自动保存在选 择的路径。如下图（左）： 将生成一个新的文件夹，文件夹内
内容如下图（右）所示。
• 4.2 QC程序的导入 • A. 首先必须登录Engineer 用户：菜单Edit/Login/ 选择
• ◇ 双击桌面Soundcheck 图标 。
◇进入软件，将出现下面所示界面，有三种不同安 全级别的用户可供选用。
• ◇三种不同级别的用户用来保护测试系统的设置：
级别1 Engineer（工程师）最高级别，可以进行任 何操作；级别2 Technician（技术员） ：可以享 受校准，打印，保存数据，测试功能；级别3 Operator（操作员）：仅仅可以测试和打印结果
• 4. 程序Sequence 的导入和导出(建立新文件夹) • 4.1 QC 程序的导出
– A. 首先必须名为200812-24 文件夹；D:\2008-12-25
– B. 登录Engineer 用户：菜单Edit/Login/ 选择 Engineer 用户， 并输入密码
◇各个级别的用户分别可以创建多个用户名，并可以点击 Setup 来设置密码
• 3.2 操作界面 • 单击登陆OK 后，您将获得以下界面：
soundcheck中文说明书
Sound check中文操作说明书声仪科技Soundcheck 安装计算机配置：奔4以上CPU，1G以上内存，Windows XP Pro and Vista 32 系统。
Soundcheck 初次安装1．安装解密狗，开机提示自动进入USB解密狗的Status.dat装载文件，自动安装解密狗的驱动程序，如果更换USB端口重新安装驱动。
2．关闭计算机安装声卡，重新启动，并记录声卡的序列号。
3．安装声卡的驱动，选择声卡的类型：CardDeluxe, Digigram V2 & VX 440 and Lynx 2。
4．安装Ni-Visa的驱动，拷贝CD文件到如图所示目录下，5．建立Soundcheck的桌面快捷方式如图所示6．进入控制面板选择声卡的控制设置如图所示7．打开设备管理器，检查声卡安装是否正常如图所示8．控制面板打开电源管理器，设置如图所示Soundcheck 系统设置1．声卡的设置如图所示2．设备校准z设置激励信号如图所示z功放校准连接如图所示确保功放关闭状态，连接上图接线所示。
打开功放电源进入Soundchek系统，进入扬声器的sequences，进入校正编辑器，设置输入为Right In，输出为Left Out，调节功放增益旋钮的合适位置，按“Calibrate”测试功放的增益和频响曲线。
z屏蔽Windows系统的声音如图所示SSound check 8.0 新特性多通道的采集功能，最多可以扩展8个通道（NI PCI 4461）同时测试。
包括以下功能：z环绕立体声多通道测试。
z立体耳机测试。
z多通道的音频电子设备。
（如：调音台）Sound check 测试应用Sound check 可以支持二次开发，可在库文件修改存在的测试，每一个测试对应一个“Sequence”，一个Sequence是由一系列的Step组成，每一个STEP执行一个特定的任务，一个简单SEQUENCE结构如下：z Hardware Step(定义和配置数据采集设备)z CALBRATION STEP （定义这个硬件的灵敏度和校准曲线）z STIMULUS STEP （定义一个信号产生器的输出。
SoundcheckMIC测试流程
MIC 测试流程2007/08/31测试流程开始仪器的校正仪器的接线程序的运行与测试数据的保存结束使用仪器：前置放大器、放大器（扩大机）、装有Soundcheck 卡的电脑、4191麦克风、大喇叭、麦克风测试治具校正与测试时须注意事项：1、测麦克风之前一定要先校正仪器2、EMC211 MIC测试程序位置：打开桌面SoundCheck6.1/file/open/C:\SoundCheck6.1/SequenceMicropones/Microponephone-lounds-spk-EMC 211-THDEMC241 MIC测试程序位置：打开桌面SoundCheck6.1/file/open/C:\SoundCheck6.1/SequenceMicropones/Microponephone-lounds-spk-EMC 241-THD3、校正前要把功率放大器达到最高档位：30dB4、测试时Calibration –Input -Sesitivity 要归零即:0dB5、测试时前置放大器通道2参数变为：10mv6、校正时的接线与测试的接线不同7、麦克风与大喇叭的距离和高度要正确EMC211与EMC241差别：测试程序不同，测试电压不同1-1 麦克风的校正实际接线12连线1和2一般情况下不需要去变动要确认是从无响室里出来的MIC 线4191MIC ,即无响室内的MIC其中1 号线为3极线，即线的端子有三节Step1:点击sequence校正前要确认output Vp值为：5.2Step2:点击：Hardware校正前要确认output Vp值为：5.2Step3:点击Setup下Calibrate选input校正前先把框内数值记下来以便与校正后比较要选McrophoneCalibrationStep4:点击CalibrateStep5:依校正器选项选取,一般选B&K4231,若HA TS4128C则选B&K4231+UA1546治具Step6:依校正MIC选取,一般选用4133&4191Step7：將mic放入标准音源B&K4231,然后开启4231电源ON,再按Calibrate得校正值,请与校正前值核对,误差值+/-0.3dB,则OK，一般情况下为：-38.5然后点击save保存校正值1-2 大喇叭的校正实际连线50cmMIC 要对准中间和上面两喇叭圆心的中点12连线1和2一般情况下不需要去变动确认要接从无响室出来的MIC110cm其中1 号线为3极线，即端子有三节校正前要确保旋钮是否达到底：30dB根据Soundcheck card 选对相应的通道：L选在无响室(Anechoic Rom Calibration)校正Step1:点击Calibrate开始校正先记下来，以便与校正后的比较，校正前后相差不大：+/-0.3dB 左右选择OutputStep2:点击ContinueStep3:输入数字“94”，然后点击OK将曲线校正平滑后，点击ok,注意：将input中数值改成0，才可以测试，然后关闭Calinration校正对话框。
