浆砌片石护坡(水沟)技术交底一.具体设置形式具体设置形式见图纸。

二.技术要求2.1拱形骨架净距宽×高=3m×3m,拱部骨架截面为L型,宽0.5m,主骨架截面为U型,宽0.6m;主骨架嵌入路堤边坡深0.5m,拱骨架嵌入路堤边坡深0.5m,外露截水槽0.1m,宽0.1m。

脚墙基础,底宽0.7m,高0.8m,地面以上高度0.7m。

护脚采用M7.5浆砌片石砌筑,厚0.4m。

2.2骨架以M7.5浆砌片石砌筑,截水槽部分采用C15混凝土预制块砌筑,尺寸为(长)0.3m×(宽)0.3m×(厚)0.1m。

2.3骨架护坡与护肩作为一体,并采用C15混凝土预制块设截水槽,截水槽与排水槽连接。

沿线路方向每隔15m布置排水槽,排水槽采用C15混凝土预制块拼装砌筑,混凝土预制块截面成L形。

2.4沿线路方向每隔10~15m设一道伸缩缝,缝宽0.02m,缝内全断面填塞沥青麻筋。

2.5为便于养护,在线路结构物两侧设宽0.6m,厚0.4m 的M7.5浆砌片石踏步。

三.施工要求3.1施工前应清刷坡面浮土,填补坑凹并拍实使坡面平整。

3.2为达到整体美观效果,施工时要求沿线路方向拱的位置和高度基本一致,要求从路肩处向下开始布置拱的位置,不足一个完整拱是,坡脚处采用半个拱形或部分拱形补充。

3.3骨架砌筑前应按设计形式尺寸挂线放样,开挖沟槽。

3.4骨架内填土片面与骨架坡面保持一致。

3.5骨架应与截水槽同时施工,施工时要求水泥砂浆饱满,砌筑后边缘应回填好,夯填密实,防止表水侵入冲毁骨架。

四.材料要求4.1石料要求4.1.1片石强度不小于30MPa.4.1.2片石中部厚度不小于15cm,大面长度不得超过45cm。

卵形、薄片状者不得使用。

4.1.3片石表面洁净,无污渍,无裂纹。

4.2砂浆要求4.2.1砂浆强度等级为M7.5。

4.2.2砂浆必须使用机械拌合,不得人工拌合。

搅拌时间必须保证砂浆搅拌均匀。

必须严格按配合比施工,水、水泥、砂必须经过计量,施工队必须配备标定过的台称等计量设备。

技术交底大全(浆砌片石护坡)

技术交底大全(浆砌片石护坡)

中铁五局敦格铁路青海段站前1标工程部第1张共8张脚墙基础浆砌片石护坡现场施工技术交底一、设计说明路堤边坡高度大于4m时,浆砌片石护坡防护高度为4m;路堤边坡高度小于4m时,路堤边坡护肩以下采用全坡面浆砌片石护坡防护。

浆砌片石护坡的基础采用脚墙型式,脚墙基础高度2.5m,采用C25片石混泥土连续浇筑,护坡采用M10水泥砂浆砌片石砌筑,护坡厚度采用0.35m,其后设置不小于0.15m的砂夹卵石反滤层。

护坡及脚墙每隔15m设伸缩缝一道,缝宽0.02m,缝内全断面填塞沥青麻筋。

涵洞与涵洞之间和涵洞与桥之间距离小于60m,按实际距离设置坡面防护,各部位尺寸见下图(尺寸均已米计):脚墙基础浆砌片石护坡横断面详图(坡率1:1.5)脚墙基础浆砌片石护坡横断面详图(坡率1:1.75)一、施工工艺施工工艺流程:测量放样→脚墙基础开挖→C25片石混泥土脚墙基础→M10水泥砂浆砌片石→覆盖养护。

1、施工准备⑴材料准备片石。

要求石材质地坚硬、不易风化、无裂纹。

普通片石石块中部厚度不小于15cm;镶面片石有两个大致平行面,厚度不小于15cm。

⑵现场准备根据设计纵断面及标准横断面图,确定相应里程的路肩标高、宽度及边坡坡率,对已成型的路基进行刷坡、修整。

⑶技术准备根据各工点边坡防护的设计形式,各架子队应提前建立台账,全面反映管段内的防护形式,伸缩缝的设置位置。

2、测量放样施放路基设计边线、脚墙基础的开挖边线和宽度,以及确定脚墙顶面的标高线;桩位固定后,在施工场地的适合位置布置控制桩及护桩。

由于护坡与脚墙基础相连,脚墙基础的位置正确与否,将直接影响护坡的整体线性和外观效果,故测量放样时,务必做到精准无误。

另对地形变化处放样点适当加密,确保脚墙连续、圆顺。

3、脚墙基础开挖根据测量放样后的基坑宽度,洒出石灰线,采用小挖机开挖,并预留足够施工作业的活动空间,按设计值底部预留20cm,靠路基一侧预留10cm 由人工修整,接近设计标高时恢复轴线进行检查,对有偏差的及时修整,达到设计标高时清除基坑内虚土;机械开挖土方除了预留基坑原土回填方量外,其余直接装车,由自卸车运至附近弃土场。

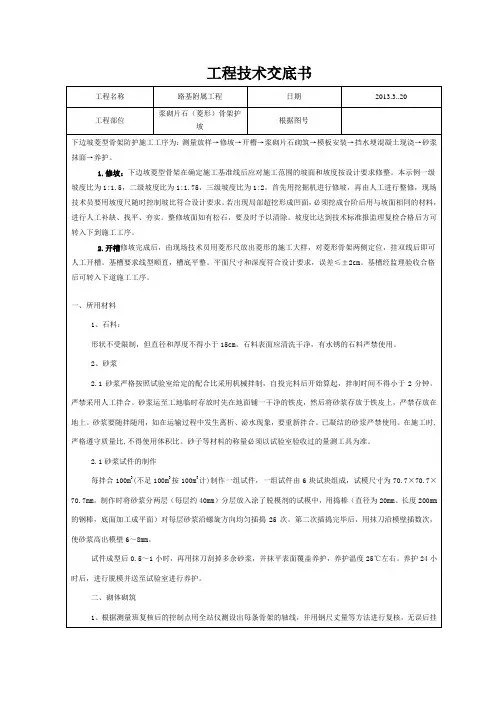

(完整版)浆砌片石(菱形)骨架护坡施工技术交底
