微型电机马达概述微型电机马达，也称为微型减速电机（减速器），主要结构由电机+齿轮箱（减速器）组合而成，全称微型减速电机，简称微电机、微马达。
减速齿轮箱可搭载至齿轮箱、斜齿轮箱、蜗杆齿轮箱、行星齿轮箱；常用于控制系统中，实现机电信号或能量的检测、解算、放大、执行或转换等功能，或用于传动机械负载，也可作为设备的交、直流电源，是一种应用广泛的减速机构设备。
参数微型电机马达直径尺寸：3.4mm-38mm齿轮箱材质：塑胶齿轮、金属齿轮电压：3V-24V传动噪音：45DB以下减速比：5-1500输出转速：5-2000rpm输出力矩：1gf-cm到50kgf-cm微型电机马达尺寸系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、22mm、24mm、28mm、32mm、38mm；例如最小直径3.4mm微型电机马达参数：产品分类：五金行星齿轮箱产品型号：ZWBMD003003产品规格：Φ3.4MM产品电压：3.0V空载转速：（步进电机可定制）空载电流：220 mA MAX（可定制）负载转速：2.4-300 rpm（可定制）减速比：5/25/125/625:1（可定制）例如最大直径38mm微型电机马达参数：38MM金属减速齿轮箱产品分类：五金行星齿轮箱产品型号：ZWMD038038产品规格：Φ38MM电压：6-24V（可定制）产品电流：315mA（可定制）减速比：4—1526（可定制）输出转速：3-1294 r/min（可定制）性能微型电机马达具有力矩大、噪音低、体积小、重量轻、使用方便、运行恒速等优点。
用途微型马达电机广泛应用在汽车驱动器、医疗设备、精密仪器、光学设备、通讯设备、电子设备、机电一体化、智能玩具、互动机器人、家居设备等领域。
品牌深圳市兆威机电有限公司()成立于1997年4月是一家研发、生产齿轮箱传动机构产品的高科技企业。
为客户提供传动方案设计、零件模具设计和制造、零件生产和集成装配的一站式定制采购服务。
金龙机电股份有限公司 G0832008 线性马达产品规格书说明书

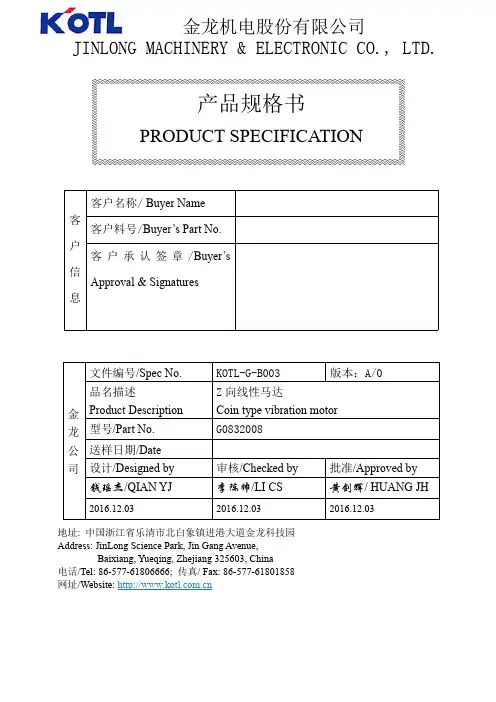

金龙机电股份有限公司JINLONG MACHINERY &ELECTRONIC CO.,LTD.产品规格书PRODUCT SPECIFICATION地址:中国浙江省乐清市北白象镇进港大道金龙科技园Address:JinLong Science Park,Jin Gang Avenue,Baixiang,Yueqing,Zhejiang 325603,China电话/Tel:86-577-61806666;传真/Fax:86-577-61801858网址/Website:客户信息客户名称/Buyer Name 客户料号/Buyer’s Part No.客户承认签章/Buyer’s Approval &Signatures金龙公司文件编号/Spec No.KOTL-G-B003版本：A/0品名描述Product Description Z 向线性马达Coin type vibration motor 型号/Part No.G0832008送样日期/Date 设计/Designed by审核/Checked by 批准/Approved by 钱瑶杰/QIAN YJ李陈帅/LI CS黄剑辉/HUANG JH2016.12.032016.12.032016.12.03规格书目录Specification ContentNo.规格书内容/Specification页码/Page 0目录/Contents11修订履历/Change Records22适用范围/Applicable scopel/使用条件/Applicable Conditions33性能标准/characteristics Standard4/54机械性能/Mechanical characteristics65测定方法/Determination Condition76可靠性实验/Reliability Test87可靠性实验/Reliability Test/判断特性/Requirements after the test8/98使用注意事项/Attention109包装/Packaging1110马达外形图/Vibra outline drawing12修改记录/Change Records版本/ Ver 拟制人/DRI拟制日期/Date更改理由/Reason ofChange主要更改内容/Description of Change2016.12.03说明书/Specification编号/No KOTL-G-B0023/121.适用范围/Applicable scope本规格书适用于线性振动马达G0832008系列。
马达规格书
ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:TABLE OF CONTENTS/目录1.OPERATING SCOPE/适用范围2.CONSTRUCTION-FORM /结构形式3.PERFORMANCE AND CHARACTERISTICS/性能和特性4.MEASURING CONDITIONS/测试条件5.APPEARANCE SPECIFICATION/外观性能要求6.RELIABILITY TEST /可靠性试验7.REQUIREMENTS/判断特性8.PACKAGE REQUIREMENTS/包装要求9.MATTERS TO BE PAID ATTENTION TO WHEN USING NOTOR/使用时注意事项10.OUTSIDE VIEW/外形图ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:1.OPERATING SCOPE/适用范围THIS SPECIFICATIONS APPLY TO Φ10 STANDARD COIN TYPE VIBRATOR MOTOR该产品说明书适用于Φ10X2.7标准扁平马达。
3.PERFORMANCE AND CHARACTERISTICS/性能和特性ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:7.REQUIREMENTS/判断特性ISSUE: 0 MODEL:HG1027L14-0.3mm NUMBER:8.PACKAGE REQUIREMENTS/包装要求（建议包装方式，厂家可根据本公司自己的包装方式进行）CONTENT AND PROCESS/工作内容和程序1.50 VIBRATORS IN EACH PLASTIC CAPSULE./每个泡沫盒里放50个马达。
马达安规

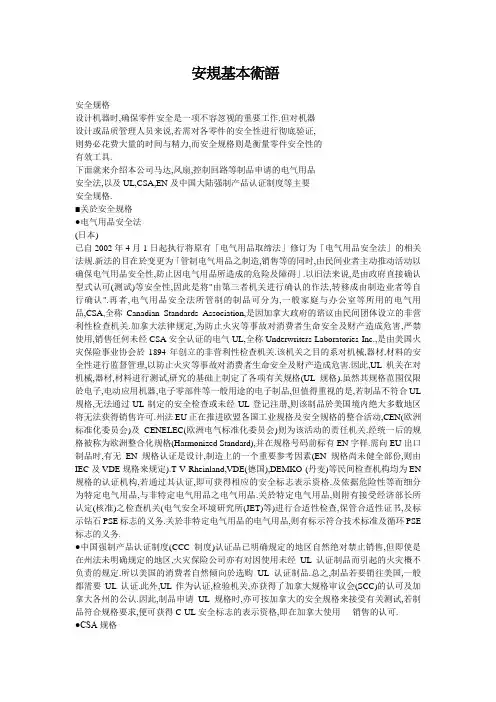

安規基本術語安全规格设计机器时,确保零件安全是一项不容忽视的重要工作.但对机器设计或品质管理人员来说,若需对各零件的安全性进行彻底验证,则势必花费大量的时间与精力,而安全规格则是衡量零件安全性的有效工具.下面就来介绍本公司马达,风扇,控制回路等制品申请的电气用品安全法,以及UL,CSA,EN及中国大陆强制产品认证制度等主要安全规格.■关於安全规格●电气用品安全法(日本)已自2002年4月1日起执行将原有「电气用品取缔法」修订为「电气用品安全法」的相关法规.新法的目在於变更为「管制电气用品之制造,销售等的同时,由民间业者主动推动活动以确保电气用品安全性,防止因电气用品所造成的危险及障碍」.以旧法来说,是由政府直接确认型式认可(测试)等安全性,因此是将"由第三者机关进行确认的作法,转移成由制造业者等自行确认".再者,电气用品安全法所管制的制品可分为,一般家庭与办公室等所用的电气用品,CSA,全称Canadian Standards Association,是因加拿大政府的谘议由民间团体设立的非营利性检查机关.加拿大法律规定,为防止火灾等事故对消费者生命安全及财产造成危害,严禁使用,销售任何未经CSA安全认证的电气UL,全称Underwriters Laboratories Inc.,是由美国火灾保险事业协会於1894年创立的非营利性检查机关.该机关之目的系对机械,器材,材料的安全性进行监督管理,以防止火灾等事故对消费者生命安全及财产造成危害.因此,UL机关在对机械,器材,材料进行测试,研究的基础上制定了各项有关规格(UL规格).虽然其规格范围仅限於电子,电动应用机器,电子零部件等一般用途的电子制品,但值得重视的是,若制品不符合UL 规格,无法通过UL制定的安全检查或未经UL登记注册,则该制品於美国境内绝大多数地区将无法获得销售许可.州法EU正在推进欧盟各国工业规格及安全规格的整合活动,CEN(欧洲标准化委员会)及CENELEC(欧洲电气标准化委员会)则为该活动的责任机关.经统一后的规格被称为欧洲整合化规格(Harmonized Standard),并在规格号码前标有EN字样.需向EU出口制品时,有无EN规格认证是设计,制造上的一个重要参考因素(EN规格尚未健全部份,则由IEC及VDE规格来规定).T V Rheinland,VDE(德国),DEMKO (丹麦)等民间检查机构均为EN 规格的认证机构,若通过其认证,即可获得相应的安全标志表示资格.及依据危险性等而细分为特定电气用品,与非特定电气用品之电气用品.关於特定电气用品,则附有接受经济部长所认定(核准)之检查机关(电气安全环境研究所(JET)等)进行合适性检查,保管合适性证书,及标示钻石PSE标志的义务.关於非特定电气用品的电气用品,则有标示符合技术标准及循环PSE 标志的义务.●中国强制产品认证制度(CCC制度)认证品已明确规定的地区自然绝对禁止销售,但即使是在州法未明确规定的地区,火灾保险公司亦有对因使用未经UL认证制品而引起的火灾概不负责的规定.所以美国的消费者自然倾向於选购UL认证制品.总之,制品若要销往美国,一般都需要UL认证.此外,UL作为认证,检验机关,亦获得了加拿大规格审议会(SCC)的认可及加拿大各州的公认.因此,制品申请UL规格时,亦可按加拿大的安全规格来接受有关测试,若制品符合规格要求,便可获得C-UL安全标志的表示资格,即在加拿大使用·销售的认可.●CSA规格(加拿大)设备,电子零件,煤气·石油燃具,安全器材等制品.CSA为确认上述制品的安全性,制定了有关检查,要求规格(CSA规格).此外,经美国职业安全卫生管理局(OSHA)认可,CSA获得了美国国家检验所(NRTL)的认证,所以,制品申请CSA规格时,亦可按美国的安全规格接受有关测试,若制品符合规格要求,便可获得附加NRTL的CSA安全标志之表示资格,即在美国使用·销售的认可.●EN规格(EU加盟国)中国大陆自2002年5月1日起,便开始针对保护人民健康,安全,动植物生命,健康,环境保护,及公共安全相关产品,实施强制产品认证制度(CCC制度),经过一段缓冲期间后,而於2003年8月1日起正式强制执行.国务院直属机关的中国国家品质监督检验检疫总局(AQSIQ),则负责制定强制认证相关规则与制度,并由中国国家认证认可监督管理委员会(CNCA),负责管理CCC制度的实务.AQSIQ及CNCA携手公告CCC制度的首次产品目录,其中则以19分类132品目为实施标的.关於标的品目所赋予的义务则是,向取得CNCA认定之指定认证机关(中国质量认证中心,EMC认证中心等)申请,且於取得认证,购买CCC认证标章(或受理印刷许可)后,则黏贴於已认证产品的主体外侧.自2003年8月1日起,未取得CCC 制度认证书及认证标志的产品,则禁止在中国大陆境内进行进出口与销售.●UL规格(美国)H-3■马达,风扇的有关规格●UL规格UL规格中有关马达,风扇的规格有以下6项.◇UL1004 Electric Motors系关於马达整体结构的规定.◇UL2111 Overheating Protection for Motors系关於马达过热保护的规定.以前,内藏阻抗式保护装置马达的规格为UL519,而内藏过热保护装置马达则由UL547及其他规格来规定.1997年3月28日颁布的UL2111规格,统一了UL519与UL547,并与CSA规格的C22.2No.77(Motors With Inherent Overheating Protection)的一部份整合.◇UL507 Electric Fans系关於600V以下风扇的整体构造的规定.但风扇的马达部分,则以UL2111,UL1004为准.◇UL60950(=IEC60950)Safety of Information Technology Equipment系关於情报处理机器,办公机器的一般规定.修订前的规格No.UL 1950至2005年止有效.●CSA规格CSA规格中有关马达制品的规格有以下4条.◇C22.2 No.100 Motors and Generators系关於马达一般要求事项的规定.◇C22.2 No.77 Motors with Inherent Overheating Protection系作为C22.2 No.100的附加规定事项,对装有自我过热保护装置的马达所作的规定.◇C22.2 No.60950 Safety of Information Technology Equipment关於情报处理机器,办公机器的一般事项规定.◇C22.2 No.113 Fans and V entilators系关於风扇一般要求事项的规定.●EN规格依据下列规格的要求事项,对获得VDE,T V,DEMKO认证的马达,风扇进行评估.在马达,风扇的规定测试项目中,再增加了48小时的湿度测试项目.◇EN60950(=IEC60950)Safety of Information Technology Equipment於情报处理机器,办公机器的一般事项规定.◇EN60034(=IEC60034, DIN VDE0530)Rotating Electrical Machines系关於马达一般要求事项的规定.●IEC规格IEC规格中关於马达的规格有以下2条.◇IEC60034(=DIN VDE0530)Rotating Electrical Machines系关於马达一般要求事项的规定.规定共分20部份以上,於EN60034中尚未颁布部份,则以IEC60034为准.◇IEC60664(=DIN VDE0110)Insulation Coordination for Equipment within Low-V oltage-Systems系关於绝缘距离的规定.●GB规格中国强制产品认证制度(CCC制度)之标的品目——小效率电动机的适用规格如下.◇GB12350 Safety Requirements of Small Power Motors关於马达一般要求事项的规定.■驱动器的有关规格●UL规格◇UL508 Industrial Control Equipment系关於马达的起动,停止,调整,控制及作为保护用途的工业控制设备的规格,速度控制器系该规格的规定对象.◇UL508C Power Conversion Equipment与输入电压不同的频率或以电压动作,用於控制马达运转的马达供电机器的相关规格.DC无刷马达,步进马达,AC伺服马达用驱动器以及变频器系该规格的规定对象.◇UL1917 Solid-state Fan Speed Controls关於单相300V以下的风扇速度控制回路的规格.◇UL60950(=IEC60950)Safety of Information Technology Equipment系关於情报处理机器,办公机器的一般事项规定.修订前的规格No.UL1950至2005年止有效.●CSA规格◇C22.2 No.14 Industrial Control Equipment系关於马达起动,停止,调整,控制及作为保护用途的工业用控制设备的规格,速度控制器,驱动器系该规格的规定对象.◇C22.2 No.60950 Safety of Information Technology Equipment关於情报处理机器,办公机器的一般事项规定.●EN规格,其他VDE,T V,DEMKO认证的速度控制器,驱动器,以下述规格为准.◇EN60950(=IEC60950)Safety of Information Technology Equipment关於情报处理机器,办公机器的一般事项规定◇EN50178(过电压测试,EMC除外)Electric Equipment for Use in Power Installations系关於电力设备用电子机器的一般规定.◇DIN VDE0160(过电压测试,EMC除外)Electric Equipment Use in Electrical Power Installations and Assembly into Electrical Power Installations 系关於电力设备用电子机器的一般规定.JIS:Japanese Industrial Standards 日本工业规格系关於日本矿,工业的国家规格GB:Guojia Biaozhun 中国大陆国家标准由中国大陆国家技术监督局管理之中国大陆国家标准IEC:International Electrotechnical Commission系国际电气标准委员会.该机构以促进电气电子国际规格的统一与协调,促使各国遵从国际规格为目的, 制定了IEC规格.DIN:Deutsches Institut für Normung e.V.系德国规格协会.该协会之所定规格,从基本规格到各产业专门规格,均被广泛利用.VDE:V erband Deutscher Elektrotechniker e. V.系德国电气技术者协会.制定并颁布了DIN-VDE 电气安全■认证品的安全性下面依据各检查机关所制定的评估项目对马达,风扇的认证重点加以说明.●构造◇过热保护装置UL规格,CSA规格,EN规格,IEC规格规定,GB规格,凡使用马达的机器,必须装配防止马达过负载的保护装置.本公司的认证品均装配阻抗式保护装置或过热保护装置(DC无刷马达除外).◇绝缘材料本公司马达,风扇的绝缘等级为E种绝缘等级(世界规格K系列及BH系列为B种绝缘等级).绝缘等级系以耐热等级来划分并如右表所示由JIS C4003(IEC60085)规格来规定.本公司马达,风扇的绝缘等级,按EN规格,IEC规格,属E种绝缘等级(世界规格K系列及BH系列属B种绝缘等级),若按UL,CSA规格,则属A种绝缘等级(世界规格K系列及BH系列属B种绝缘等级).表-1 绝缘等级与最高容许温度最高容许温度绝缘等级90℃Y种105℃A种120℃E种130℃B种155℃F种180℃H种表-2 绝缘材料规格电气用品安全法(风扇.JET认证品)UL规格认证品(马达,风扇)CSA规格认证品(马达,风扇)EN规格认证品(马达,风扇)IEC规格认证品CCC制度认证品(马达,GB规格认证品)绝缘材料使用已在电气用品安全法的材料测试机关-电气安全环境研究所注册或临时注册的E种绝缘(120℃)耐热等级的绝缘材料.塑胶衬套,导线均使用认定品,线槽绝缘一部分使用认证品,其它零件亦使用符合有关规格的绝缘材料.使用符合EN规格或IEC规格的绝缘材料.使用符合GB规格的绝缘材料.◇空间距离与表面距离为避免充电部与非充电部之间发生短路而造成事故,空间距离与表面距离分别有所规定,本公司制品符合此规定.◇保护构造机器保护构造所具有的防尘,防水性能等级由IEC60529,EN60034-5(=IEC60034-5)规定,测试方法请见下表中的有关规定.经第三者认证机关证明,本公司的防水马达FPW系列符合IP67. [表示例] IP67第2记号:防水保护等级第1记号:防止人体或固态异物接触.侵入的保护等级若保护等级中的其中一项无需指定,则可按IPX5或IP4X等形式,以X来表示该记号.表-3 IP示记号的含意及测试条件第1记号IP0XIP1XIP2XIP3XIP4XIP5XIP6X防止人体或固态异物接触·侵入的保护形式保护程度测试条件无可防手靠近可防手指靠近可防工具先端侵入可防电线之类侵入可防尘完全防尘构造无直径50mm以上固态异物不得侵入直径12mm以上固态异物不得侵入直径2.5mm以上固态异物不得侵入直径1.0mm以上固态异物不得侵入有碍正常动作的粉尘不得侵入任何粉尘不得侵入IP表示第1记号IPX0IPX1IPX2IPX3IPX4IPX5IPX6IPX7IPX8防水保护形式保护程度测试条件无可防垂直下落的水滴可防倾角15°之内的水滴可防倾角60°之内的降雨可防全方向的溅水可防全方向的喷水可防相当波浪程度的强力喷水可有条件的用於水下可在水下使用无高度200mm,速度3～5mm/min的水滴,10分钟高度200mm,倾角15°之内,速度3～5mm/min的水滴,10分钟高度200mm,倾角60°之内,速度10r/min的流水,10分钟距离300mm～500mm,速度10r/min的流水,10分钟距离3m,速度12.5L/min,压力30kPa的全方向喷水,3分钟距离3m,速度100L/min,压力100kPa的全方向喷水,3分钟水下1m,30分钟由使用者与制造者协商而定◇电容器单相AC马达,单相AC风扇的安全规格认证是以马达或风扇单体取得的.(内藏电容器除外.)附属电容器系以电容器单体取得UL/VDE认证或UL认证.(亦有部分制品为非认证品.)◇冷却风扇的保护装置(护网)风扇用於设备时,需加强安全防护措施.本公司FG□D型护网以用於相应制品时,可顺利通过电气用品管理条例,UL,CSA规格所规定的各项试验之要求为前提而设计.(因保护用具为附件,所以均未以单体申请规格认证.)◇连接电源用插头电缆在电源部连接方法上,采端子形式之MU系列风扇的插头电缆线(选购配件),属於电气用品安全法认定品(仅限PCA2B),CSA认定品.此外,关於UL规格方面,UNLISTED COMPONENT为取得UL认定.UL认定品的MU系列与使用的风扇,插头电缆线,则为一体的UL认定品.H-5●性能◇温度测试规格测试项目过负载运转测试(内藏过热保护装置马达)拘束温度上升测试(内藏阻抗式保护装置马达)拘束温度上升测试(内藏过热保护装置马达)UL2111,CSAC22.2No.77(A种绝缘/B种绝缘)◇与额定容量的电容器连接或短路时,以120V,240V的测试电压(额定电压分别为115V,230V时)对制品做72小时的拘束测试后,线圈温度低於150/175℃.上述测试后,线圈部绝缘体无劣化现象.◇与额定容量的电容器连接时,以120V,240V的测试电压(额定电压分别为115V,230V时)对制品做72小时的拘束测试后,线圈温度符合下述条件:●最初1小时内,线圈的最高温度低於200℃/225℃.●1小时后,线圈的最高温度低於175℃/200℃.●1小时后,最高温度与最低温度的算术平均值低於150℃/175℃.马达在不起动过热保护装置,作最大负载运转后达到一定温度时,线圈温度应低於140/165℃●本公司制品的线圈温度上升设计符合UL,CSA规格的A种绝缘要求,且使用符合电气用品安全法的E种绝缘耐热等级材料(世界规格K系列及BH系列为B种绝缘).●电气用品安全法的有关规定如下:额定运转试验:马达作额定运转并达一定温度时,其线圈温度应在115℃以下.转子拘束保护性能:将测试品放在厚度为10mm以上的木板上并盖上纱布,然后以额定频率,电压进行拘束测试直至达到一定温度时,测试品,木板,纱布均未燃烧且电压500V时的绝缘电阻值应在0.1MΩ 以上.●EN规格,IEC规格(E种绝缘/B种绝缘),GB规格(B种绝缘)对温度测试亦有具体规定,本公司的认证制品均符合二者的测试规定要求.◇耐久测试规格测试项目耐久测试(内藏阻抗式保护装置马达)於72小时的拘束测试之后再加15天,即经过累计天数为18天的连续拘束运转后,(UL60950则再加12天,累计天数15天之连续拘束运转)符合以下项目.a)线圈部绝缘体无劣化现象.b)连接马达外壳与地面间的保险丝未断裂.c)马达可以电力动作耐久测试(内藏过热保护装置马达)於72小时的拘束测试之后再加15天,即经过累计天数为18天的连续拘束运转后,符合以下项目.a)线圈部绝缘体无劣化现象.b)连接马达外壳与地面间的保险丝未断裂.c)马达可以电力动作.UL2111,CSAC22.2No.77●UL规格,CSA规格的规定如上所记.该规定目的在於防止因马达(风扇)呈拘束状态而引起的零件异常过热,燃烧等事故.●取得认证的风扇,其扇叶部亦采用具有高度防燃性的(V-0)树脂.●EN规格,IEC规格及GB规格对耐久测试亦有具体规定,本公司的认证制品均符合二者的测试规定要求.◇绝缘耐压测试如下表所示在导线与马达外壳间施加高压1分钟,制品亦无异常.规格测试项目150V以下150V以上UL规格电气用品安全法CSA规格60Hz,1000V 1分(内藏阻抗式保护装置马达,内藏过热保护装置马达共通)1000V 1分1500V 1分60Hz,1000V 1分(内藏阻抗式保护装置马达,内藏过热保护装置马达共通)●EN规格,IEC规格,GB规格的测试条件为1500V,1分钟.■认证品的证明●各认证品的铭板上均标有下列标志.●电气用品安全法(JET认证品)……………上述标志可作为各规格认证品的证明.●追踪检查获认证制品将受到不定期的工厂,制程,制品检查.UL认证每年4次CSA认证每年2次T V认证每年1次VDE认证每年1次DEMKO认证每年1次JET认证每年1次CCC 认证每年1次●有关申请各类安全规格所需的资料,请向台湾东方马达或就近营业所洽询.表示已经过电气安全环境研究所(JET)的认证.●CCC制度认证品……………………………(GB规格认证品)●UL规格认定品………………………………●经UL认可的CSA规格认证品……………●经UL认可的UL规格认证,CSA规格认证品…………………………………………●CSA规格认定品…………………………●EN规格及IEC规格认证品………………(EN规格及IEC规格认证品表示制品已获得T V Rheinland,VDE或DEMKO认证.)■关於过热保护装置运转中的马达(风扇)有时会发生因过负载而被拘束,环境温度急剧上升等问题,另外由於某种原因而加大输入效率时,马达(风扇)的温度亦会急剧上升.若该状态持续过久,则会有加快马达(风扇)内部的绝缘性能劣化,寿命缩短之虞.更严重时,甚至还可能因线圈烧损而造成火灾.为避免马达(风扇)异常过热,本公司的UL,CSA,EN,IEC及GB规格认证马达均装有下述过热保护装置.●内藏过热保护装置马达安装面尺寸则为70mm角,80mm角,90mm角,104mm角的AC马达及AC风扇— MRS系列,MR系列MRW型,MB系列(转径H80mm以上),MF系列—内藏自动复归型过热保护装置.过热保护装置之构造如下图所示.双金属片纯银接点导线图1过热保护装置的构造过热保护装置采用双金属方式,接点材料为金属中电阻最小,热传导仅次於铜的纯银质材. ◇过热保护装置的作动温度open 120℃±5℃(世界规格K系列,BH系列为130℃±5℃)close 77℃±15℃(世界规格K系列,BH系列为82℃±15℃)(过热保护装置作动时,马达线圈温度略大於上述作动温度.)●内藏阻抗式保护装置马达安装面尺寸低於60mm角的AC马达,AC风扇—适用於MU系列,MB系列(转径H60mm 以下)—及超低速同步(synchronous)马达.由於内藏阻抗式保护装置马达的设计特点为增大线圈电阻值,所以即使当马达被拘束时,亦可有效地抑制电流(输入)增幅,控制温度上升幅度.●DC无刷马达DC无刷马达为马达与驱动器之组合制品,备有过负载保护及过热保护功能,异常时驱动器会自动切断马达的输入电流,抑制温度上升.●步进马达5相步进马达以额定电流停止5相激磁时;2相步进马达以额定电流停止2相激磁时,是以不得让温度上升至超乎某一特定值的方式予以设计.●DC风扇DC风扇在受到转子所拘束时会暂时切断对线圈通电的回路.H-7■中国强制产品认证制度●本公司对中国强制产品认证制度(CCC制度)的因应方式中国大陆国家品质监督检验检疫总局(AQSIQ),及中国大陆国家认证认可监督管理委员会(CNCA)於2001年所公告的第33号,乃属强制产品认证首次产品目录公告,共有19分类(132品目)标的物.而且,AQSIQ 及CNCA 於2003年12月1 日,在2003年公告113号上追加1分类,因而形成出以下20种分类标的.q电线与电缆线类(5种)w 开关器类,保护装置,配线器材类(6种)e 低电压器材(9种)r 小效率电动机(1种)t 电动工具(16种)y 电焊机(15种)u 家用与类似用途之机器(18种)i 音响设备类(不含广播用音响设备与汽车音响设备)(16种)o 情报处理设备(12种)!0 照明设备(2种)!1 电信终端机(9种)!2 车辆及安全附属零组件(4种)!3 车胎(3种)!4 安全玻璃(3种)!5 农业用机器(1种)!6 橡胶产品(1种)!7 医疗设备(7种)!8 消防用产品(3种)!9 安全技术防盗产品(1种)@0 无线LAN装置(2003年12月1日追加)而且在《首次实施强制产品认证产品目录》的产品适用范围上,本公司依据AQSIQ与CNCA的2002年公告第60号,及CNCA发行电气/电子产品强制认证执行规则的小效率电动机(CNCA-01C-013:2001) 注1)规定中,将AC小型标准马达视为上述「r小效率电动机」所言之标的.本公司依据中国大陆电压所设计之AC小型标准马达世界规格K系列等,是由中国大陆指定认证机关——中国大陆品质认证中心(CQC) 注2)已取得的CCC认证(所有电源规格,皆取得CCC认证).向中国大陆指定机关购买CCC认证标志注3)再贴於CCC认证品上,是依据及中国大陆产品品质法注4)之规定,标示出中文字样的「产品名称」,「公司名称」,「原产国」内容.因此世界规格K系列等CCC认证品,已可出口至中国大陆,且可进行销售.注3)●CCC标志可分为「仅限安全规格」,「仅限EMC规格」,「安全与EMC规格」,「消防产品专用」4种.关於小效率电动机则适用仅限安全规格之产品专用标志.注4)●中国大陆产品品质法属於,针对在中国大陆流通与销售的所有产品,制定出符合中国强制规格的法令.●适用规格CCC认证的适用规格,则适用中国大陆国家规格(GB规格).若未核发适用的GB规格时,则采用国家建议规格(GB/T规格)或业界规格.关於小效率电动机,则依据电气/电子产品之强制认证执行规则小效率电动机(CNCA-01C-013:2001)的测试规格,其规定为GB12350「小效率电动机之安全要求事项」.基本上,GB规格是以IEC规格为基础的国际规格.关於GB12350方面,虽然未存在该IEC规格,但所要求的内容(绝缘材料,绝缘耐压,空间/沿面距离等)规定,则同於IEC60335-1「家庭用及类似用途之电气机器—安全性」的小效率电动机规定.●标的范围CCC制度之标的品——本公司制AC小型标准马达,若不属於CCC认证品,就不得用单体出口至中国大陆,或在中国大陆境内销售.但在中国大陆以外的国家,组装到机器内再出口至中国大陆,或在中国大陆境内销售时,并未要求组装的零组件必须是CCC认证品.但是,该机器本身为强制产品认证的首次产品目录标的物时,该机器就必须取得CCC认证.此时,虽然并未要求组装内部的零组件也需为CCC认证品,但使用CCC认证品比较容易通过机器测试,取得认证.此外,为了维护等目的,而将组装用零组件单体运往中国大陆时,不须取得次项之免除许可,即可出口至中国大陆.●免除许可当CNCA2002年公告第8号所言之强制产品认证首次产品目录产品,遇到以下特殊状况时,即属於非强制认证品.另外,为可免除申请许可之产品范围.○不需要强制认证手续的产品范围外交用物品,政府之间的援助,馈赠,展示品,特殊用途品○可以免除强制认证手续的产品范围q研究开发用,实验测定用的产品w用於全数出口为目的之完成品上所用的材料或零组件e依外国贸易契约之出口专用产品r用於技术审查而在生产线上所需之零组件t用於直接对最终用户提供维修目的而进口之零组件,更换已停产之产品零组件y其他特殊情况的产品上述皆需准备所需文件,并向CNCA申请免除许可后再取得免除许可书.●非标的品之因应CNCA2002年公告第60号《首次实施强制产品认证产品目录》的产品适用范围,则依据HS Code,产品名称,认证适用范围清单.但即使为HS Code也有不属於CCC制度的标的产品.若可在该公告之认证适用范围内明确判定出非标的物时便无问题,但有时也会发生无法判断是否为标的物的情况.本公司对於无法明确判断的产品,则备有非标证书以便取得CNCA的确认.注1)● 电气/电子产品之强制认证执行规则小效率电动机(CNCA-01C-013:2001)的适用范围中有规定:「变换成同步转速1500r/min后,则适用低於最大额定电力1.1kw的交流非同步马。
