电表示数变化
A
V
S
P
电表示数变化（一） （滑动变阻器）
1.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的
滑片P向右移动时，电表的示数变化情况是( )
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
2.如图所示电路中，电源电压不变，闭合开关S1滑动变阻器的滑
片P向左移动时（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
3．如图所示的电路中，电源两端的电压保持不变，闭合开关S将滑动变阻器的滑片P向右
移动，下列说法正确的是( )
A． 与 的示数之和保持不变
B． 与电流表 的示数之比保持不变
C．电流表 的示数变小 ,电压表 的示数变大
D．电流表 的示数变小，电压表 的示数变大
4.如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑
片由中点向右移动的过程中，下列说法错误的是（ ）
A．灯炮L的亮度不变
B．电流表A1示数变大
C．电流表A2示数变小
D．电压表V示数不变
5．小明观察了市场上自动测高仪后，设计了以下四个电路（其中
R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表
示数越大的电路是( )
6.如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动
变阻器滑片P向左滑动的过程中（ ）
A．电流表A1的示数变小
B．电流表A2的示数变大
C．电压表V的示数变小
D．电灯的亮度变暗
电表示数变化（二）（滑动变
V1 V2 V
2
V
1
V
2
A
A
A
阻器）
1. 在图所示的电路中，电源电压保持不变，闭合开关，将变阻器的滑片向右移动，则( )
A.灯泡亮度变暗，安培表示数变小
B.灯泡亮度变亮，安培表示数不变
C.灯泡亮度不变，安培表示数变小
D.灯泡亮度不变，安培表示数变大
2.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在
一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压
力F增大时，电流表与电压表示数变化情况是( )
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
3.如图所示，闭合开关S后，使滑动变阻器R的滑片P向左滑动，则（ ）
A.电流表的示数变大，电压表的示数变大，灯变暗
B.电流表的示数变小，电压表的示数变大，灯变亮
C.电流表示数变大，电压表的示数变小，灯变亮
D.电流表示数变小，电压表的示数变小，灯变暗
4．在图所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑
片P向右端滑动时( )
A．电流表示数减小，电压表示数减小
B．电流表示数不变，电压表示数不变
C．电流表示数增大，电压表示数减小
D.电流表示数减小，电压表示数增大
5.在右图所示电路中，电源电压保持不变。闭合开关S，将滑
动变阻器的滑片P向左移动，下列说法中正确的是( )
A.电压表的示数不变，电流表A1的示数变大
B.电压表的示数变大，电流表A2的示数变小
C.电流表A1的示数与电流表A2的示数同时变小
D.电流表A1的示数与电流表A2的示数同时变大
6.如图所示电路，电源两端的电压一定，开关S1闭合，如果要使
电压表示数减小，电流表的示数增大，则下列操作一定可行的是( )
A．滑动变阻器的滑片P向上移
B．滑动变阻器的滑片P向下移
C．开关S2闭合，滑动变阻器的滑片P向下移
D．开关S2闭合，断开开关S1，滑动变阻器的滑片P不动
初中物理电压表电流表示数变化判断(一20141112)
2014-2015学年度电压表电流表示数变化判断（一20141112）1．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是（）A．电压表、电流表示数都变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表、电流表示数都变小2、如图所示电路，将滑片P向左端移动，则电路中的电流表、电压表的示数变化情况是（）A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变大、电压表的示数变小D.电流表的示数变小、电压表的示数变大3．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表的示数增大，电流表的示数增大D．电压表的示数减小，电流表的示数减小4．如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小5．如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是：（）A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变6．如图所示，是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB 间有可收缩的导线，R1为定值电阻。
当闭合开关S，压力F增大时，电流表与电压表示数的变化情况是（）A ．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小第7题7．用图示的电路探究导体的导电性能，电路中电源电压保持不变，R是一只光敏电阻，当光照射强度增大时，其电阻值会减小．闭合开关，减弱对光敏电阻的照射强度，电流表和电压表示数的变化情况是（）A．电流表示数增大，电压表示数减小 B．电流表示数减小，电压表示数增大C．电流表、电压表示数均增大 D．电流表、电压表示数均减小8．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变 D．电流表的示数变小，电压表的示数变小9．如图所示的电路，开关s 闭合后，滑动变阻器滑片P 向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（ ）A ． 电流表的读数变大，电压表的读数变小，灯泡变暗B ． 电流表的读数变小，电压表的读数变大，灯泡变亮C ． 电流表、电压表的读数都变小，灯泡变暗D ． 电流表、电压表的读教都变大，灯泡变亮10．将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路。
电表实数变化

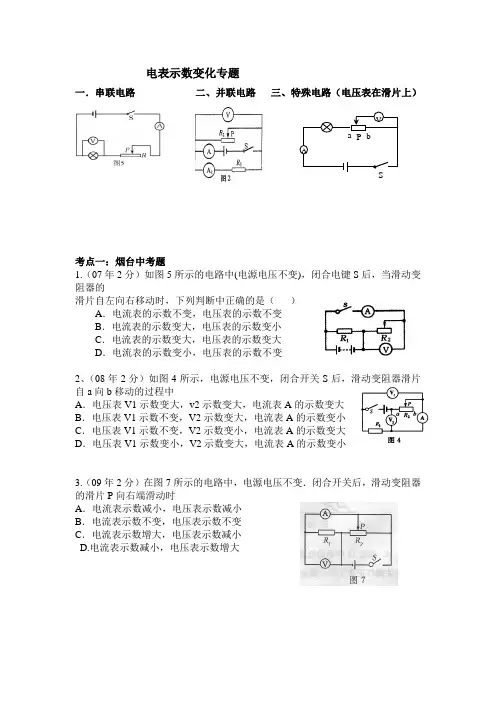

电表示数变化专题一．串联电路 二、并联电路 三、特殊电路（电压表在滑片上）考点一：烟台中考题1.（07年2分）如图5所示的电路中(电源电压不变)，闭合电键S 后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（ ） A ．电流表的示数不变，电压表的示数不变B ．电流表的示数变大，电压表的示数变小C ．电流表的示数变大，电压表的示数变大D ．电流表的示数变小，电压表的示数不变 2、（08年2分）如图4所示，电源电压不变，闭合开关S 后，滑动变阻器滑片自a 向b 移动的过程中A ．电压表V1示数变大，v2示数变大，电流表A 的示数变大B ．电压表V1示数不变，V2示数变大，电流表A 的示数变小C ．电压表V1示数不变，V2示数变小，电流表A 的示数变大D ．电压表V1示数变小，V2示数变大，电流表A 的示数变小3.（09年2分）在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P 向右端滑动时A ．电流表示数减小，电压表示数减小 B．电流表示数不变，电压表示数不变 C ．电流表示数增大，电压表示数减小 D.电流表示数减小，电压表示数增大4.（10年2分）在图6所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是 A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大 B ．电流表A 、电压表V 1示数都变大，电压表V 2示数变小 C ．电流表A 的示数减小，两电压表示数不变 D ．三个电表的示数都不变 5、（11 年2分）.在图6所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,A.电流表的示数变小,电压表的示数变小B. 电流表的示数变小,电压表的示数变大C. 电流表的示数不变,电压表的示数变小D. 电流表的示数变大,电压表的示数变大6．（12年2分）.在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是 A.A 的示数变小，V1的示数不变，V2的示数变小 B.A 的示数变大，V1的示数变大，V2的示数变小 C.A 的示数变小，V1的示数不变，V2的示数变大D.A 的示数变大，V1的示数变小，V2的示数变大7.（13年 2分）在图4中所示，电源两端电压保持不变，闭合开关S 后，滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是 A ．电流表A 1和电流表A 2的示数之和变小 B ．电压表V 和电流表A 2的示数之比保持不变 C ．电流表A 1的示数变小 ，电压表V的示数变大 D ．电流表A 2的示数不变 ，电压表V 的示数不变考点二：联系实际及实物连接中的电表示数变化8.某同学设计了一个电子身高测量仪。
中考电学变化量题型解题方法总结(精华)
电学变化量问题知识点一：两个电阻组成的串联电路(一) 电压变化量之间的关系➢当滑片向右滑动时，R 2增大，R 总增大，I 减小，电压表V 1的示数减小，电压表V 2的示数增加。
➢因为电源电压保持不变，所以电压表V 1示数的减少量等于电压表V 2示数的增加量，即21U U ∆=∆(二) 变化量之间的比值(三) 结论： ➢电源电压保持不变，所以21U U ∆=∆；➢ 定值电阻两端的电压变化量与电流变化量的比值不变，比值为此定值电阻，即IU R ∆∆=11 ➢滑动变阻器两端的电压变化量和电流变化量之比等于除滑变之外其他定值电阻，即IU R ∆∆=21知识点二：三个电阻组成的串联电路(一) 电压变化量之间的关系➢ 电源电压保持不变U U U U =++321 312U U U ∆+∆=∆∴，➢ 在R 1、R 2两端并联一个电压表V 4，UU U =+3434U U ∆=∆∴；➢ 在R 2、R 3两端并联一个电压表V 5，U U U =+51 15U U ∆=∆∴(二) 变化量之间的比值(三) 结论：➢ 电表示数之比的变化情况由电压表所测的电阻决定，如果测的是定值电阻，则示数之比不变；如果测的是滑动变阻器，则示数之比的变化情况与电阻的变化相同。
➢ 变化量之比均为定值电阻，所以变化量之比都不变。
定值电阻两端的电压变化量和电流变化量之比等于其定值电阻，滑动变阻器两端的电压变化量和电流变化量之比等于除滑变之外其他定值电阻（之和）。
(四) 变化量大小比较 已知321R R R >>，则321,,U U U ∆∆∆的大小关系为：312U U U ∆>∆>∆(五) 比例计算312131U U U U R R ∆∆== 知识点三：电功率变化量(一)定值电阻电功率的变化量②……………①……………12111211R I P R I P '='=1211111111111212112112111R I UI U U I R I R I I R I I I I R I I R I R I P P P ⋅∆>∆⋅∆>⎪⎭⎫ ⎝⎛+'⋅∆=⎪⎭⎫ ⎝⎛+'⋅∆=⋅⎪⎭⎫ ⎝⎛+'⎪⎭⎫ ⎝⎛-'=⋅⎪⎪⎭⎫ ⎝⎛-'=-'=-'=∆同理：1211R U I I U P ∆>⎪⎭⎫ ⎝⎛+'⋅∆=∆(二) 总功率的变化量I U P ∆⋅=∆【题型分类】1.同类变化量大小比较2.电表示数之比与电表变化量之比3.变化量计算4.电功率变化量【专题讲练】1. 同类变化量大小比较（2011延庆一模）11.图4是小李探究电路变化的实验电路，其中R1、R2为定值电阻，R0为滑动变阻器，R max为滑动变阻器的最大阻值。
电表变化(可用)
I = I1 + I2
练习二：并联电路电表变化
V 不变 R2 变大 R1
I2变小 I1不变
A 变小 S V 测？ A 测？ V V1
U = U1 = U2
（U一定）
思路：
串联？
并联？
U
变阻R2？
定阻R1不变 A1 A2 A
U I1= （U一定） R1 不变 不变 U I2= （U一定） 变小 R2 变大 I = I1 + I2
亮
变暗 断开
变暗 短路 变小 A
变暗
A 变小
变暗
滑片上电表变化问题：下列各图中滑片P向右移动时 度和 V 示数如何变化？
亮
变小 不亮 V 不变为电 源电压 不变 V
相当于断开
相当于定值电阻
练习一：串联电路电表变化
V1 V2
V1
变大 变亮
U R1
V3 不变 S
A 变大
R2 变小
V2
思路：
串联？ V 测？ A 测？
变小 变阻R2？
A
U I= （U一定） 大 R 小
大
U1= IR1（R1一定）
大
并联？
总阻R？
V1 V2
小
U2=U-U1 (U一定）
大
U2电阻大分得电压大 U1=U-U2 (U一定）
变小 不变 变小
练习三：开关电路电表变化：
1.开关S 闭合,S1由断开变为闭合时电表变化?
V V
不变 S 变大 A L2 V1 变大
U L1
S
S
U
A L2
V1
S
L1
S1
S1
2.开关由S1闭合，S2断开变为S1断开，S2闭合时电表变化? L2 S1 V S2 A S1 V 变大 S2 不变 A
初中物理含电表变化的电学计算题
A、电压表V1与电压表V2的示数之和保持不变。 B、电压表V2与电流表A的示数之比保持变大。 C、电流表A的示数变小，电压表V1的示数变大。 D、电流表A的示数变小，电压表V2的示数变大。
【电表变化专题】
7、如图所示电路，当开关S闭合时，电流表A1、A2和电压
中各表的示数变化情况。
表V示数变化的情况是（ A）
A．A1变大，A2不变,V不变 B．A1不变，A2变小，V不变 C．A1不变，A2不变，V变大 D．A1变大，A2变小，V变大
8、如图4所示的电路，滑动变阻器的滑片P向右移动时，
各电表示数变化情况是（ D）。
A．V1增大，V2减小，A减小 B．V1增大，V2减小，A增大 C．V1减小，V2增大，A增大 D．V1减小，V2增大 A减小
【电表变化专题】
5、如图所示，电源电压不变，闭合开关S后，滑动变阻器
滑片自a向b移动的过程中 D
A．V1变大，v2变大，A的变大 B．V1不变，V2变大，A的变小 C．V1不变，V2变小，A的变大 D．V1变小，V2变大，A的变小
6、如图所示的电路中，电源两端的电压 保持不变。闭合开关S，将滑动变阻器的
【电表变化专题】
3、如图3所示的电路，当滑动变阻器的滑片向右移动时，
电流表、电压表的示数变化情况分别是（ D）。
A．变大，变大 B．变小，变小 C．变小，变大 D．变大，变小
4、如图4所示的电路，滑动变阻器的滑片P向右移动时，
各电表示数变化情况是（ B）。
A．V1增大，V2减小，A减小 B．V1增大，V2减小，A增大 C．V1减小，V2增大，A增大 D．V1减小，V2增大 A减小
A：电压表和电流表均变大 B：电压表和电流表均变小 C：电压表变大，电流表变小 D：电压表变小，电流表变大．

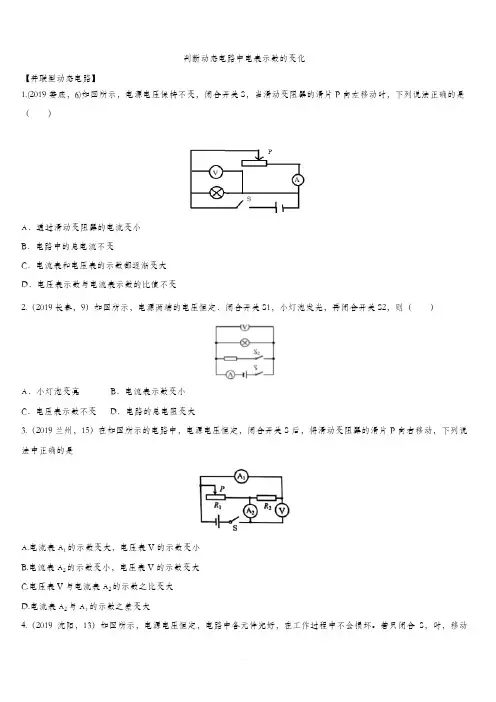

2020届人教版中考物理知识点强化练习卷：判断动态电路中电表示数的变化(含答案)
判断动态电路中电表示数的变化【并联型动态电路】1.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变2.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。
若只闭合S，时，移动滑片P，使灯泡变亮的过程中，电压表的示数____；若滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数____。
（以上两空均选填“变大”、“变小”或“不变”）5（2019齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。
电压表V与电流表A示数的比值。
（均选填“变大”、“变小”或“不变”）【串联型动态电路】1.(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小2.（2019黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大3.（2019长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R 2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小4.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变5.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小6.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。
初中物理电路图大全-学习方法
初中物理电路图大全-学习方法1.常用的简化电路的方法(1)从整体角度分析电路。
从电源正极（或负极）出发，先看电路的干路部分，再看支路部分（如果有支路）。
(2)判断电路中电表测量的对象。
判断电压表测量的是哪个电阻（或哪个用电器）的电压，将电压表并联在该电阻（或用电器）的两端；判断电流表测量的是干路还是支路的电流，画上串联的电流表。
(3)判断滑动变阻器（如果存在）的最大值、最小值分别在哪一端，以及接入电路中的方式。
(4)电流表本身阻值非常小，等同于导线电阻，电压表本身阻值非常大，等同于断路，因此：电流表=导线，电压表=断路，把电流表用导线代替，把电压表及其接入电路的导线去掉。
真题演练电路中，电源两端电压不变，闭合开关S，则（）A. 电流表A的示数将减小B. 电压表V1的示数将不变C. 电压表V2的示数将增大D. 电压表V1的示数与电流表A的示数的乘积将变大正确答案：D对电路如进行如下简化：本题考查电路的动态分析。
A选项，闭合开关S，R2被短路，电路总电阻变小，电源电压不变，根据I=U/R 可知，电路中的电流将变大，所以电流表A的示数将增大，故A错误；B选项，电压表V1测的是R1两端的电压，电路电流增大，R1阻值不变，根据U=IR可知，电压表V1的示数将变大，故B错误；C选项，开关S断开时，电压表V2测的是R2两端的电压，示数大于零，开关S 闭合后，电压表V2测的是导线两端电压，电压表示数变为零，所以电压表V2示数减小，故C错误；D选项，由A、B选项可知，开关S闭合时，电压表V1示数变大，电流表A的示数将增大，所以电压表的示数V1与电流表A的示数的乘积将变大，故D正确。
故本题答案为D。
2.串、并联电路的识别方法(1)观察连接方法，串联电路"逐个顺次，一一连接"，并联电路"首首相接，尾尾相接"。
(2)让电流从电源正极出发经过各用电器回到电源负极，观察途中是否分流。
滑动变阻器 的相关计算
如图所示,电阻R=30欧,闭合开关,当滑动变阻器滑片P从 一端滑至另一端时,电压表的示数变化范围为12V~18V,则 下列说法中正确的是 A.滑动变阻器的最大阻值为20欧 B.滑动变阻器的最大阻值为10欧 C.电流表最小读数为0.3A D.电流表最大读数为0.6A
如图11所示的电路中,电源电压保持不变,R1为定值电阻,R2 是滑动变阻器,当滑片P从一端移动到另一端时,电压表示数 的变化范围是0~3V,电流表示数的变化范围是1~2A. （1）滑动变阻器R2的最大电阻 （2）电源电压 （3）R1的阻值
1.5分
2分
———
组
VS
———
组
其他组准备在VS组答错的情况下 抢答 2分
例1如图所示电路，电流表的量程为0-0.6A，电压表的量 程为0-3V，定值电阻R1阻值为10Ω，R2的最大阻值为50Ω， 电源电压为6V．开关S闭合后，在保证电流表、电压表不 被烧坏的情况下，滑动变阻器允许接入电路的最小电阻 值为______Ω． 方法一：一电表满偏，考虑另一电表是否 超过量程 当电压表的示数U1=3V时，电路中的 电流： I=U1/R1=3V/10Ω=0.3A＜0.6A 所以，此时变阻器接入电路中的 电阻最小，电路中的总电阻：
如图甲所示电路，电源电压为6V不变，滑动变阻器的 滑片P从a端移动到b端，定值电阻R 1 两端的电压随滑 动变阻器R 2 阻值变化的图象如图乙所示．问： （1）当R 2 为10Ω时，电压表的示数是多少？ （2）当电压表示数为2V时，R 1 的阻值是多少？ （3）滑动变阻器的滑片P在b端时，电阻R 1 的电流和 电压分别是多少 ？
组
其他组准备在VS组答错的情况下 抢答 2分
如图所示电路，已知电流表的量程为0～0.6A，电压流表的量 程为0～3V，定值电阻阻值为10Ω滑动变阻器R2的最大阻值为 30Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动 过程中，保证电流表、电压表不被烧坏的情况下（ B ） A．滑动变阻器滑片允许滑到最左端 B．电压表最小示数是1.5V分压电路，R2最大时，电压表示数最小 C．电路中允许通过的最大电流是0.6A D．滑动变阻器滑片移动过程中，电流表先达到最大量程
欧姆定律经典练习题(共80题)含答案
欧姆定律经典练习题（共80题）一、选择题1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2 D. 以上三种都不是4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______倍A．2 B．6 C． 1 D．412．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆, 1.2安培B．5欧姆, 2安培C．7.5欧姆, 0.8安培D．12.5欧姆, 0.8安培14．（多选）如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：115．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样16．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断17．图54中的滑动变阻器R1的最大阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏D．6伏~2.4伏18．（多选）图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R3的电流变小，安培表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R3的电流变大，安培表示数变小19．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大20．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏B．由0逐渐增大到5伏C．由0逐渐增大到4伏D．由4伏特逐渐减小到022．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大23．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的［］A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮24．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是［］A．V1为12伏；V2为4伏；A为0.8安B．V1为12伏；V2为2.4伏；A为1.2安C．V1为9.6伏；V2为2.4伏；A为1.2安D．V1为8伏；V2为4伏；A为0.8安25．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L 仍能正常发光，滑动变阻器的滑片P应该［］A．向右移动B．不动C．向左移动D．先向右移，再回到原位26．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断27．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29. 如图1所示的滑动变阻器结构示意图，A、B、C、D是它的四个接线柱。
