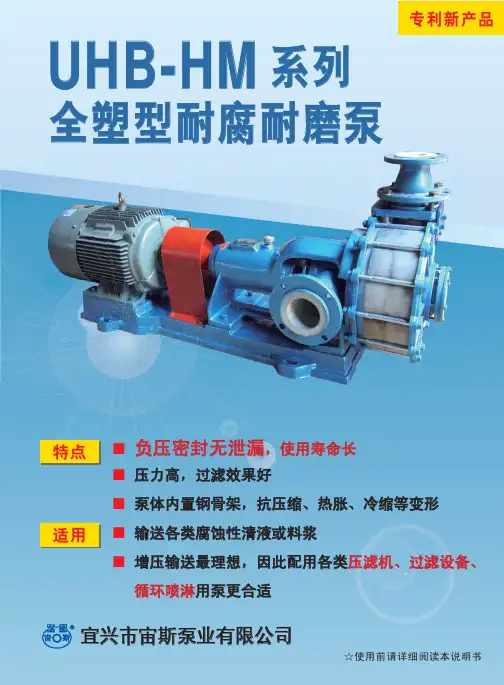

宙斯泵业 UHB-HM 系列 全塑型耐腐耐磨泵 说明书
ᅓ႗ዦຯԭᄽᆶ၌ࠅິ☆使用前请详细阅读本说明书■负压密封无泄漏，使用寿命长■ 压力高，过滤效果好■泵体内置钢骨架，抗压缩、热胀、冷缩等变形ᆩ༬ۅ■输送各类腐蚀性清液或料浆■增压输送最理想，因此配用各类压滤机、过滤设备、循环喷淋用泵更合适UHB-HMဣଚඇ໒႙ఱޫఱఉԭጆ૧ႎׂ公司新厂区ణڞ܁UHB-HM型防腐耐磨泵，是一种后进液式全塑型耐腐耐磨泵。
该泵是在本公司HFM型后吸式耐磨泵成功基础上，进一步改进的改良型品种。
二年前，我们开发了HFM型后进液式耐腐耐磨泵（见图一）。
因其结构的合理（开口式轴座、主轴悬臂短、运行稳定性好）和原理的科学（轴密封与泵吸入口同向，密封处于负压状态），使得泵的轴密封寿命大大长于前吸式同类泵，从而大大延长了该泵的使用寿命，从而得到了用户的欢迎和认同，客户回头率在90%以上，是国内防腐泵中质量认同度高、客户回头率高的少有品种。
HFM型后吸式泵虽有极好的轴密封稳定性和使用寿命性，但是也有一定的不足是：例如因为是衬里型，泵腔内是防腐的，而泵壳外是不防腐的；又如泵壳、泵盖是包塑型的，因此，内衬磨损后ዦຯԭᄽᅃ߲ᅜጆᄽሰת႙Ăඇ໒႙ఱޫఱఉԭዸᇀࡔాڦഓᄽăœ၄ᆶ2:߲ဣଚLj3111ܠ߲ࡀ߭ڦݞޫԭĂఱఉԭࠃᆩࢽስLjఱޫԭፌٷ੨০ྺEO711nnLjፌٷୁଉྺ7111n 40iăœࠅິᅃ࠻ዘरօLjጆ૧ৎӥၜLjࡔॆႎׂܠၜLjॿู໋ߛႎरຍഓᄽăœׂీፁໃփཞࣅბႠዊĂփཞ౪܈Ăփཞ࿒܈Ăփཞްሗ߾ڦႴ൱Lj࠽ݘᆩᇀࣅ߾ĂකଙĂݥূຌઁׂे߾ĂᆶᄹĂ࣍ԍڪႜᄽăœዦຯಈఱޫఱఉԭ13ԥೠྺॿู໋ၕኔഓᄽఁಈׂLj18ॿู໋ߛႎरຍഓᄽĂॿู໋ዸఁฆՔLjഓᄽჄ9ԥೠྺ࿔భٷࢽăœࠅິঢ়ᆐǖᅜ႑ॺׇĂᅜዊଉዽಈĂᅜዖሰᆫĂᅜޜခظ࿄ઠă要整体更换备件，使用成本较高。
为了克服HFM型泵的不足，我们改良开发了UHB-HM全塑后吸泵，后者除继承了前者的全部优点外，又增加了内外均防腐；内衬与外壳分体组合结构，具有维修节约又方便等优点。
耐腐耐磨砂浆泵介绍
耐腐耐磨砂浆泵介绍
耐腐耐磨砂浆泵简称（UHB-ZK）,主要用于输送介质温度低于60℃，20-40%含固腐蚀性液体。
在输送含有颗粒液体寿命比氟塑料离心泵更长，由于IHF衬氟离心泵为WB2外置单端面机械密封，5%的硬性颗粒物就会顺坏机械密封面导致漏液，含固颗粒物高首先砂浆泵。
结构特点：砂浆泵由泵体、泵盖、密封圈、轴套、水封盒、泵轴、支架等主要零部件组成。
优点：能适用各种不同工况条件
1、泵体、叶轮、后盖为钢衬超高分子量聚乙烯、衬里厚度8-15mm，具有衬塑专利，二次回炉，恒温退火。
结构稳定，不易开裂、使用更久；
2、密封形式多样化，根据不同现况选着相应的密封形式（污泥：K型动力密封加冷却水）；
3、超高分子聚乙烯，耐磨性能优良同时具有耐腐蚀特性，
主要用途：化工、钛白粉、矿业、环保、化肥、石油、电力、农药、造纸等行业。
耐腐耐磨砂浆泵
安徽博特泵阀制造有限公司耐腐耐磨砂浆泵一、UHB-ZK耐腐耐磨砂浆泵的设计特点UHB-ZK耐腐耐磨砂浆泵为半开式叶轮、单级单吸悬臂式离心泵，过流部件全部采用超高分子量聚乙烯紧衬或制造，衬层不小于8mm。
泵的承重部分为金属材料，既可以配置氟橡胶负压密封圈，外加水冷却装置，也可配置机械密封。
二、UHB-ZK耐腐耐磨砂浆泵的产品用途该泵具有耐腐耐磨的优良性能，广泛适用于各种不同的工况，如：硫酸磷肥业：稀酸、母液、污水、含硅胶的氟硅酸、磷酸料将等介质的输送。
有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液。
腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。
化工及其他企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。
钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
氯碱业：盐酸、液碱、电解液等。
水处理业：纯水、高纯水、污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药污水等等）钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
湿式脱硫循环泵：能同时适用碱液、酸性、腐蚀性岗位。
煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。
其他各业相关类似的工况。
三、UHB-ZK耐腐耐磨砂浆泵的技术参数适用温度：-20℃～80℃。
法兰标准：HG20592-1991进口直径∅32-250mm共210个规格流量范围5-800m3/h任选扬程：最低扬程5m(压力为0.05MPa)，最高扬程80m,(压力为0.8MPa以内)，根据不同规格选定密封形式和结构：B型动力密封和机械密封任选。
四、UHB-ZK耐腐耐磨砂浆泵适用范围该泵过流部件为改性超高分子量聚乙烯，使用特性为耐腐、耐磨。
因此，适用于输送温度80℃以内的腐蚀性和非腐蚀性料浆或清液。
主要适用于输送酸碱类介质，不适用输送强氧化性酸和溶剂类介质。
五、UHB-ZK耐腐耐磨砂浆泵的型号意义UHB-ZK50/20-20UHB:超高分子材料泵 Z:杂质砂浆K:半开式叶轮 50:泵进口直径是50mm20:流量是20m3/h 30:扬程是30m六、UHB-ZK耐腐耐磨砂浆泵型号及参数小功率结构；口径≤200mm规格的产品大功率结构：口径≥250规格的产品。
耐磨耐腐砂浆泵UHB-ZK65-30-50
m
mm
kw
kg
UHB-ZK65/30-50 30 30 35.5
3.5
65*50
15
280
四、耐腐耐磨砂浆泵使用范围 1．耐压极限：耐压极限为 1.0MPa，要注意泵的输出压力不能超过耐压极限。 2．使用温度范围：-20℃~80℃；环境温度变化范围：0~40℃；环境湿度变化范 围：35~85%RH。
UHB-ZK65/30-50 耐腐耐磨砂浆泵 安徽博特泵阀制造有限公司
一、耐腐耐磨砂浆泵用途及特点 UHB-ZK65/30-50 耐腐耐磨砂浆泵广泛应用于：各类酸、碱、盐、油类、食品饮 料、酒类等液体，具体应用于：化工行业的各种酸、碱、盐类、油类等清液或料 浆工况；有色冶炼行业中湿法冶炼中的各种酸液、矿浆、料浆、电解液、污水等 介质；水处理、环保行业中的各类污水及脱硫除尘；钢铁业的酸洗等多种工况。 该系列泵不仅可以代替以上行业中的国内同行业金属与非金属产品，也是进口设 备国产化的首选产品。 特点：UHB-ZK65/30-50 耐腐耐磨砂浆泵采用超高分子聚乙烯（UHMWPE）制造， 其耐腐蚀性能优良、耐磨性能优异（居各种塑料之首）耐冲击性能强。泵的密封 采用油封、机械密封两种密封方式，既可以输送含细颗粒的腐蚀性液体，也可以 输送含固体颗粒的料浆和含各种杂质的污水，尤其在输送含细颗粒的腐蚀液体和 输送氢氟酸、氟硅酸、磷酸、混酸、电解酸、盐酸、稀硫酸、浓碱等方面显示了 优良性能。
UHBZK系列耐腐耐磨泵
止大块杂质堵塞进口；进口管路连接螺栓要对角均匀拧紧，防止漏气；虹吸桶底部应设置底座用于承重，绝不能悬空安装；一泵
配一桶，不能多台泵同时共用一只虹吸桶；如果是备用泵共用虹吸桶，泵进口前都应安装阀门。
调试与运行
运行前的检查
加油孔/油塞
CD40#柴机油
(1) 检查泵轴与电机轴联轴器的同心度，如有偏心必须予以校正。
轴承座加注润滑油示意图
(5) 检查密封冷却水。密封盒冷却水嘴分为进口（内径较小）和出口（内径较大），不可接反，
否则会造成密封盒内压力升高，影响密封的使用寿命。使用内径10mm的橡胶软管，外接洁净的自来水，冷却水压力在
0.02~0.05MPa、流量在30~50kg/h。切忌压力过高，可能会造成冷却水封过早磨损、冷却水泄漏。多台泵的冷却水严禁串联使用，
G4 型密封组合结构简图
华司 锁紧螺母L垫 泵盖垫
密封盒垫
轴套垫
拆卸方法：拧下泵盖压紧圈上的螺栓，卸下泵
盖及泵盖垫；用专用工具按叶轮工作时的旋转方向拧
泵的结构简图
下锁紧螺母及防转螺母，取下锁紧螺母L垫、华司、叶 轮、叶轮垫及动环；拧下泵壳与轴承座之间的连接螺
栓，卸下泵壳（连G4型密封组合）；拧下密封盒与泵壳的连接螺栓，拆下密封组合件；旋下密封盒上的密封盒盖，即可进行密封
泵机。
(10) 泵在安装过程中应经常用手转动联轴器，检查
泵内有无摩擦及碰撞的异响。
(11) 泵的进口应尽量靠近液源，推荐采用倒灌工况， 吸上工况（液位低于泵的进口）泵机、管路与虹吸桶的安装方法
吸上工况需配虹吸桶使用；两种常见工况的安装方法如右图。
(12) 吸上工况要尽量减少进口管路的水力损失，不得装小于90°的弯头，90°的弯头不要超过2个；泵进口应设置滤网，防
65uhb-zk-20-50
15
12.5
1450
1.6
2.2
40
65UHB-ZK-10-45
10
45
2900
4.8
7.5
41
65UHB-ZK-10-40
10
40
2900
4.2
5.5
42
65UHB-ZK-20-50
20
50
2900
8.7
11
43
【UHB-ZK 型耐腐耐磨砂浆泵】产品简介： UHB-ZK 型耐腐耐磨砂浆泵属单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯(UHMW-PE)。该材质是目前国际上新一代的泵用耐
腐耐磨工程塑料，其最突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和极好的 耐腐蚀性。 【UHB-ZK 型耐腐耐磨砂浆泵】型号意义：
等优点（冷却水为洁净的自来水）。
【UHB-ZK 型耐腐耐磨砂浆泵】性能参数：
序号
1 2 3 4 5 6 7 8 9 10 11 12 13
型号
32UHB-ZK-3-13 32UHB-ZK-5-12 32UHB-ZK-7-10 32UHB-ZK-5-5 32UHB-ZK-3-18 32UHB-ZK-5-15 32UHB-ZK-8-12 32UHB-ZK-5-20 32UHB-ZK-8-18 32UHB-ZK-12-15 32UHB-ZK-5-25 32UHB-ZK-10-20 32UHB-ZK-15-15
K 型及 K1型动力密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔 处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损， 延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧 紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水 K 型动力密封，即可添加外冷却水装置，延长油封的使用寿命。 该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（带冷却水 K 型动力密封用的冷却水为洁净
砂浆泵型号和技术参数表
砂浆泵型号和技术参数表概述砂浆泵是一种常用的建筑施工设备，用于输送砂浆、混凝土和其他混合物。
它由泵体、电动机、输送管道等组成，可以高效地将砂浆输送到需要的位置。
砂浆泵广泛应用于建筑、桥梁、隧道、水利工程等领域。
本文将介绍几种常见的砂浆泵型号及其技术参数，以供参考和选择。
1. 型号1技术参数•泵体材料: 铸铁•电机功率: 7.5 kW•最大输送排量: 10 m³/h•最远水平输送距离: 60 m•最远垂直输送距离: 30 m•输送管道内径: 76 mm•最大颗粒直径: 5 mm•泵头旋转角度: 360°•输送压力: 2.5 MPa•总重量: 400 kg特点•适用于小型建筑施工现场，如家庭装修、地下室防水等。
•体积小巧，便于搬运和操作。
•便携式设计，可以通过两人携带。
•采用高性能电机，具有较高的工作效率和稳定性。
2. 型号2技术参数•泵体材料: 不锈钢•电机功率: 15 kW•最大输送排量: 20 m³/h•最远水平输送距离: 80 m•最远垂直输送距离: 40 m•输送管道内径: 102 mm•最大颗粒直径: 8 mm•泵头旋转角度: 360°•输送压力: 5 MPa•总重量: 800 kg特点•适用于中型建筑施工现场，如小型水泥厂、地坪施工等。
•采用不锈钢材料，具有较高的耐腐蚀性和耐磨性。
•系统稳定，工作效率高，可以满足大部分砂浆输送需求。
•可以实现连续输送和泵送混凝土。
3. 型号3技术参数•泵体材料: 碳钢•电机功率: 22 kW•最大输送排量: 40 m³/h•最远水平输送距离: 120 m•最远垂直输送距离: 60 m•输送管道内径: 127 mm•最大颗粒直径: 12 mm•泵头旋转角度: 360°•输送压力: 8 MPa•总重量: 1200 kg特点•适用于大型建筑施工现场，如高层建筑、大型水利工程等。
•碳钢材料具有较好的强度和耐用性，适合长时间持续工作。
FMB型耐腐耐磨高温料浆泵说明书(新1)
○R
FMB 型耐腐耐磨高温料浆(砂浆)泵
说 明 书
安徽江南泵阀有限公司
Anhui Jiangnan pump & Valve Co., Ltd.
花园式的工厂
公司简介
安徽江南泵阀有限公司,是一家集设计、开发、生产为一体的专业型泵阀 企业。位于安徽泾县经济开发区，毗邻风景秀丽的黄山风景区和佛教胜地九华 山。拥有二十多年的氟塑泵的生产经验和雄厚的技术研发力量，生产检测设备 国内先进。专业生产各种氟塑料离心泵、磁力泵、自吸泵、耐磨耐腐料（砂） 浆泵、不锈钢泵及阀门，产品主要有 IHF、CQB、FMB、FSB、ZCQ、FZB、UHB 泵氟塑料球阀、截止阀等九大系列一百多个品种，并通过 ISO9001：2008 质量 管理体系认证。本厂以严格的工艺、完善的检测手段精心打造每一件产品。多 年来企业凭着可靠的质量、一流的信誉、及时周到的服务赢得了广大用户的信 赖和好评。 （封二）
(三).泵的性能与参数表 1. 两极电机转速性能参数
序号
型号(Model)
1
FMB50-32-125
2
FMB50-32-160
3
FMB50-40-200
4
FMB65-50-125
5
FMB65-50-160
6
FMB65-50-200
7
FMB80-65-125
8
FMB80-65-160
9
FMB80-65-200
18 FMB125-100-160
19 FMB125-100-200
20 FMB125-100-250
21 FMB125-100-315
22 FMB125-100-400
23 FMB150-125-200
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐腐耐磨砂浆泵型号定义及安装
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、UHB-ZK耐腐耐磨砂浆泵产品概述：
UHB-ZK耐腐耐磨砂浆泵属悬臂式单级单吸离心泵采用钢衬超高分子量聚乙烯制成,该材料是目前国际上新一代耐腐
耐磨工程塑料；污水泵具有强大的耐腐蚀性和卓绝的耐磨性能。
该泵广泛适用于温度在100度以下，含固量(硬质软质颗
粒不限)不超过40%的任意浓度的酸、碱、盐强氧化剂、有机溶剂等介质的输送．
二、UHB-ZK耐腐耐磨砂浆泵设计特点:
UHB-ZK耐腐耐磨砂浆泵系列产品专为输送具有一定腐蚀性且含有细颗粒或有结晶的介质而设计，采用钢衬超高分子
量聚乙稀模压成型工艺制造，具有优异的耐腐蚀性和卓越的耐磨性能，结构设计为悬臂前开式，叶轮为半开式（无前盖板），增强了流道内的通过性，使介质中的颗粒及杂质很快通过泵腔而不会堵塞，轴封为K型氟橡胶密封环外带冷却水套，兼顾了耐腐与耐磨的双重要求。
污水提升泵此系列产品在金属冶炼、钛白粉、精细化工、化肥等行业深受用户好评。
另外可跟据客户特殊耐腐或耐温
要求采用氟塑料内衬，还可定做特殊流量、扬程的非标型号。
三、UHB-ZK耐腐耐磨砂浆泵型号定义：
四、UHB-ZK耐腐耐磨砂浆泵使用及维护：
拆卸与装配：
1、砂浆泵试运转前应先用手盘动联轴器，检查转动是否灵活，转向师否正确。
2、打开进口阀供给液源，若没有液注高度时，必须先将泵内灌满液体。
3、接通轴冷却水。
4、启动电机使泵运转，并及时打开出口阀门。
5、停机时，先关闭出口阀门，再切断电源，停止供应密封处的冷却水。
维护与保养：
1、经常检查泵和电机的升温情况，定期更换轴承座机内的润滑油（脂），更换易损零件。
2、长期停机不用时，应清洗泵内流道，并切断电源，冬季注意防冻。
3、保持泵体清洁防止电机受潮。
4、严禁空转或反转。
