UHB-ZK型耐腐耐磨砂浆泵启动、运行、维护及拆装说明及价格
砂浆泵型号定义及结构图
1．泵为立式单吸单级离心排污泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可像阀门一样安装在管路的任何位置上。
2．泵与电机直联同轴，属机电一体化产品，结朽紧凑，性能稳定。
3．采用大流遒抗堵塞水力部件设计，太大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和唾径为泵
Байду номын сангаас
砂浆泵型号定义及结构图
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧
!
一、UHB-ZK型无堵塞砂浆泵产品介绍：
UHB-ZK型无堵塞砂浆泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列离心泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动 自动搅匀排污泵。
液下式砂浆泵
功率(kw)
轴功率
配备电机
0.3
0.75
0.42
0.75
0.5
0.75
0.25
0.75
0.4
1.1
0.55
1.1
0.7
1.1
0.72
1.1
1.2
1.5
1.3
2.2
1.1
2.2
1.6
2.2
1.7
2.2
进出口直径 (mm×mm)
32×25
重量(kg) 80
14
32UHB-ZK-7.5-6
7.5
6
1450
4） 无噪音：超高分子量聚乙烯冲击能吸收性为塑料中最高值，消音性好，从而在输送过程中最大限度的减小了液体流动产生的噪音。 5） UHB-ZK 型耐腐耐磨砂浆泵安全可靠，无毒素分解：该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能极其稳定，因此亦适合在食品行业 使用。 6） 摩擦系数低：该泵的内部的摩擦系为仅为0.07-0.11，故具有自润滑性。在水润滑条件下，其动摩擦系数比 PA66和聚甲醛(POM)低一半。 当以滑动或转动形式工作时，比钢和黄铜加了润滑油后的润滑性还要好。 7） UHB-ZK 型耐腐耐磨砂浆泵抗粘性好：超高分子量聚乙烯(UHMW-PE)抗粘性极好，抗粘附能力与 PTFE 相当，因此在输送一些黏度较高的介 质时亦表现突出。
【UHB-ZK 型耐腐耐磨砂浆泵】产品简介： UHB-ZK 型耐腐耐磨砂浆泵属单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯(UHMW-PE)。该材质是目前国际上新一代的泵用耐
腐耐磨工程塑料，其最突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和极好的 耐腐蚀性。 【UHB-ZK 型耐腐耐磨砂浆泵】型号意义：
耐腐耐磨砂浆泵介绍
耐腐耐磨砂浆泵介绍
耐腐耐磨砂浆泵简称（UHB-ZK）,主要用于输送介质温度低于60℃，20-40%含固腐蚀性液体。
在输送含有颗粒液体寿命比氟塑料离心泵更长，由于IHF衬氟离心泵为WB2外置单端面机械密封，5%的硬性颗粒物就会顺坏机械密封面导致漏液，含固颗粒物高首先砂浆泵。
结构特点：砂浆泵由泵体、泵盖、密封圈、轴套、水封盒、泵轴、支架等主要零部件组成。
优点：能适用各种不同工况条件
1、泵体、叶轮、后盖为钢衬超高分子量聚乙烯、衬里厚度8-15mm，具有衬塑专利，二次回炉，恒温退火。
结构稳定，不易开裂、使用更久；
2、密封形式多样化，根据不同现况选着相应的密封形式（污泥：K型动力密封加冷却水）；
3、超高分子聚乙烯，耐磨性能优良同时具有耐腐蚀特性，
主要用途：化工、钛白粉、矿业、环保、化肥、石油、电力、农药、造纸等行业。
耐磨耐腐砂浆泵UHB-ZK65-30-50
m
mm
kw
kg
UHB-ZK65/30-50 30 30 35.5
3.5
65*50
15
280
四、耐腐耐磨砂浆泵使用范围 1．耐压极限：耐压极限为 1.0MPa，要注意泵的输出压力不能超过耐压极限。 2．使用温度范围：-20℃~80℃；环境温度变化范围：0~40℃；环境湿度变化范 围：35~85%RH。
UHB-ZK65/30-50 耐腐耐磨砂浆泵 安徽博特泵阀制造有限公司
一、耐腐耐磨砂浆泵用途及特点 UHB-ZK65/30-50 耐腐耐磨砂浆泵广泛应用于：各类酸、碱、盐、油类、食品饮 料、酒类等液体，具体应用于：化工行业的各种酸、碱、盐类、油类等清液或料 浆工况；有色冶炼行业中湿法冶炼中的各种酸液、矿浆、料浆、电解液、污水等 介质；水处理、环保行业中的各类污水及脱硫除尘；钢铁业的酸洗等多种工况。 该系列泵不仅可以代替以上行业中的国内同行业金属与非金属产品，也是进口设 备国产化的首选产品。 特点：UHB-ZK65/30-50 耐腐耐磨砂浆泵采用超高分子聚乙烯（UHMWPE）制造， 其耐腐蚀性能优良、耐磨性能优异（居各种塑料之首）耐冲击性能强。泵的密封 采用油封、机械密封两种密封方式，既可以输送含细颗粒的腐蚀性液体，也可以 输送含固体颗粒的料浆和含各种杂质的污水，尤其在输送含细颗粒的腐蚀液体和 输送氢氟酸、氟硅酸、磷酸、混酸、电解酸、盐酸、稀硫酸、浓碱等方面显示了 优良性能。
湘电凯士比水泵ZJ渣浆泵使用说明书
ZJ渣浆泵使用说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司12 目录一、泵的用途和适用范围 (1)二、泵的型式、结构特征与型号 (1)三、泵的起吊、安装、调整与试运行 (3)四、常见故障及处理措施 (14)五、泵的维护保养与拆装 (17)六、易损件明细表 (23)七、专用工具明细表 (24)特别提示１、必须保证泵轴的转向与泵壳上箭头指示方向一致。
电动机试转时必须与泵完全脱开，严禁电动机带动泵轴反向旋转，否则，将导致零件损坏。
２、采用填料密封的泵，开车前必须按要求填加盘根。
３、采用机械密封的泵，必须保证轴封水的供应。
严禁无水运行，否则机械密封将烧毁。
４、采用稀油润滑的泵，在开车前应按油标的油位线加油。
严禁无油开车，否则，轴承将烧毁。
５、装泵联轴器或泵皮带轮时，为保护机械密封不致因冲击力受损，必须先打入泵联轴器或泵皮带轮后，才能装入机械密封。
否则锺击力有可能导致机械密封动、静环破裂。
６、顾客现场安装电动机皮带轮，当轴径≥65mm时，应按我厂提供轴端加工图及附件钻孔、攻丝、安装轴端挡圈，以确保皮带轮运行安全。
７、安装使用前，请详细阅读此说明书。
一、泵的用途和适用范围ZJ系列渣浆泵是石家庄工业泵厂与中国煤科院唐山分院联合开发的新型高效节能抗磨蚀泵。
该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平，大部分泵的效率指标居国际先进水平。
可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。
如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。
其允许输送的最大浆体重量浓度Cw为：灰（渣）浆和煤浆45%；矿浆和重介60%。
一、泵的型式、结构特征与型号ZJ系列渣浆泵的型式分两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL型，为立式轴向吸入单级单吸离心式渣浆泵。

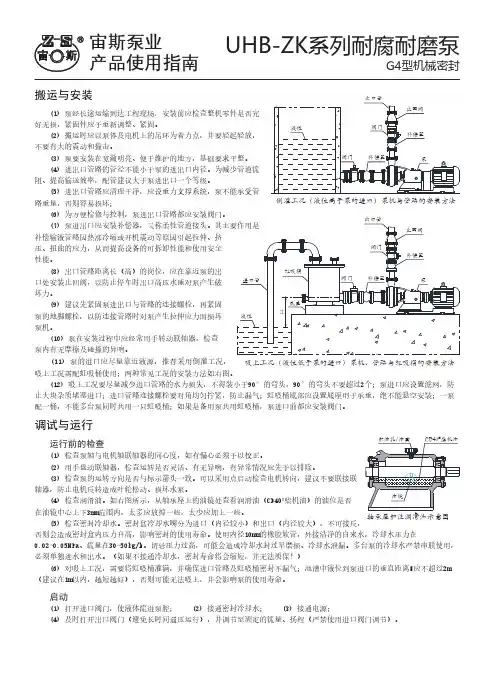

UHBZK系列耐腐耐磨泵
