关于规范井下接地保护装置的安装设置标准

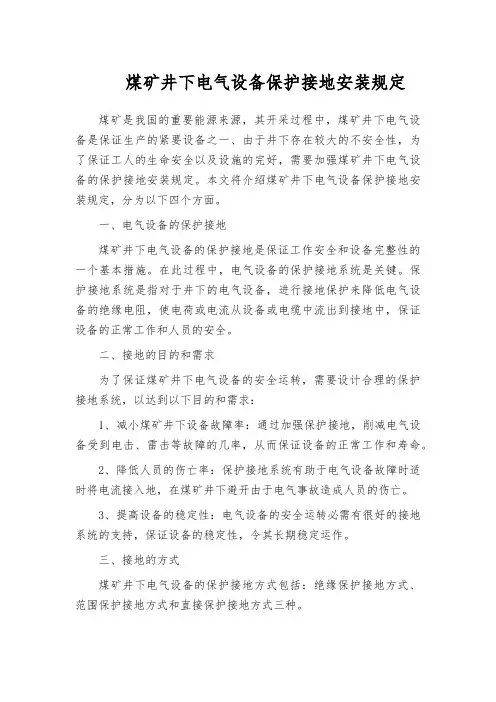

煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定煤矿是我国的重要能源来源，其开采过程中，煤矿井下电气设备是保证生产的紧要设备之一、由于井下存在较大的不安全性，为了保证工人的生命安全以及设施的完好，需要加强煤矿井下电气设备的保护接地安装规定。
本文将介绍煤矿井下电气设备保护接地安装规定，分为以下四个方面。
一、电气设备的保护接地煤矿井下电气设备的保护接地是保证工作安全和设备完整性的一个基本措施。
在此过程中，电气设备的保护接地系统是关键。
保护接地系统是指对于井下的电气设备，进行接地保护来降低电气设备的绝缘电阻，使电荷或电流从设备或电缆中流出到接地中，保证设备的正常工作和人员的安全。
二、接地的目的和需求为了保证煤矿井下电气设备的安全运转，需要设计合理的保护接地系统，以达到以下目的和需求：1、减小煤矿井下设备故障率：通过加强保护接地，削减电气设备受到电击、雷击等故障的几率，从而保证设备的正常工作和寿命。
2、降低人员的伤亡率：保护接地系统有助于电气设备故障时适时将电流接入地，在煤矿井下避开由于电气事故造成人员的伤亡。
3、提高设备的稳定性：电气设备的安全运转必需有很好的接地系统的支持，保证设备的稳定性，令其长期稳定运作。
三、接地的方式煤矿井下电气设备的保护接地方式包括：绝缘保护接地方式、范围保护接地方式和直接保护接地方式三种。
1、绝缘保护接地方式：该接地方式用于低电压电气设备的保护接地。
其特点是在设备沿路绝缘和大地之间设置保护接地电阻，供给阻性接地以达到保护接地的效果。
2、范围保护接地方式：该接地方式是当设备的沿线绝缘不能保证安全时使用。
对于台车、牵引车等在煤矿井下通行的设备，可采纳台车或牵引车的轮胎和井下导轨之间的电阻作为接地电阻，使电阻降低接地电流，从而保证安全。
3、直接保护接地方式：该接地方式适用于高压电气设备保护接地。
该方式的电阻一般为100欧之内，使电流相对充分地接入大地，在有效保护电气设备及人员的同时，也可保证设备的稳定性和正常工作。
关于规范井下接地保护装置的安装设置标准
关于规范井下接地保护装置的安装设置标准：一、主接地极：1、设置地点：井下中央水泵房主、副水仓中个一块，已便于检查时，另一块能够起到保护作用。
2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。
3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；二、局部接地极：1、以下地点应装设局部接地极：（1）采区变电所(包括移动变电站和移动变压器)。
（2）装有电气设备的硐室和单独装设的高压电气设备。
（3）低压配电点或装有3台以上电气设备的地点。
（4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
（5）连接高压动力电缆的金属连接装置。
2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。
3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。
三、辅助接地极：1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极，2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。
3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。
四、接地极埋深检验及管理：按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：五、接地保护装置的检查：1、每年至少要对主接地极和局部接地极详细检查一次。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定电气设备保护接地是煤矿井下安全生产的重要环节，主要目的是保护人员和设备免受电击和电弧灼伤等危害。
以下是煤矿井下电气设备保护接地的一些安装规定：
1. 设备接地电阻：井下电气设备的接地电阻应符合国家规定的标准要求。
一般而言，接地电阻应小于等于10Ω，以确保在电路故障时能够迅速将电流导向地面，防止触电等事故发生。
2. 接地导线：接地导线的选择应符合国家电气安全标准。
一般情况下，采用铜导线作为接地导线，导线截面积要根据设备的功率和使用环境进行合理选择。
3. 接地点：电气设备的接地点应设置在设备附近，接地电阻应测量并记录。
同时，接地点也应设置在较好的导电介质上，如金属敷设的地面或导电隔离板等，以确保接地的有效性。
4. 接地系统的连通：煤矿井下的电气设备接地系统应与矿山的总体接地系统相连，确保接地的连续性和稳定性。
5. 接地的定期检查：煤矿井下的电气设备接地应进行定期检查和测试，以确保接地系统的运行正常和有效。
需要注意的是，以上规定仅为一般性的安装规定，具体的煤矿井下电气设备保护接地安装规定还需根据国家和地区的相关法规和标准进行具体规定和遵守。
在进行接地安装时，还应咨询专业工程师，确保安全可靠。
第 1 页共 1 页。
井下接地保护装置安装要求
井下接地保护装置安装要求一、接地线尺寸的要求：1、接地母线：采用厚度不小于4mm、断面不小于50mm2的镀锌扁钢。
在扁钢上钻直径为12.5mm的孔用于连接，孔与孔的距离为250mm，钻孔时必须使用台钻，严禁使用电焊机点孔。
2、接地导线及连接导线：采用断面不小于50mm2的镀锌铁线、断面不小于25mm2的裸铜线；额定电压低于或等于127V的电器设备的接地导线、连接导线，可采用断面不小于6mm2的裸铜线。
3、供检漏保护装置作检验用的辅助接地线：采用截面不小于10mm2的铜芯橡套电缆，电缆不得有破皮露芯线等情况。
4、连接动力铠装电缆的接线盒以及高压电缆连接装置接地导线，采用断面不小于50mm2的镀锌铁线或断面不小于25mm2的裸铜线。
二、接地极尺寸的要求：1、局部接地极，可采用镀锌铁管。
铁管直径不得小于35mm，长度不小于1.5m。
管上钻20个直径不小于5mm 的透眼，铁管垂直与地面（偏差不大于15o），并必须埋于潮湿的地方。
2、如埋设有困难时，可用两根长度不得小于0.75m、直径不得小于22mm的镀锌铁管。
每根管上钻10个直径不小于5mm 的透眼，铁管垂直与地面（偏差不大于15o），并必须埋于潮湿的地方，两极之间相距5m以上。
3、检漏继电器的辅助接地极尺寸与局部接地极尺寸相同，并距局部接地极的直线距离不小于5米。
4、煤电钻、照明信号综合保护装置的辅助接地极可采用直径不小于22mm、长度不小于500mm的钢管，钢管上钻不少于10个直径不小于5mm的透眼进行埋设。
三、接地网安装的要求1、电气安装结束通电试运行前，接地系统装置必须安装完毕，否则不准通电运行。
2、三台以上（包括3台）电气设备必须安装接地装置。
安装形式如下图：注：(1)、禁止将几台设备串联接地。
(2)、接地扁铁靠帮固定，要求水平固定，距底板300mm。
(3)、接地线连接导线靠帮固定，力求水平竖直，长度合适，无多余打圈部分。
(4)、同一地点接地系统力求整齐、上线、美观。
煤矿井下电气设备保护接地安装规定（三篇）
煤矿井下电气设备保护接地安装规定煤矿井下电气设备保护接地是煤矿井下电气设备安装中至关重要的一环，它不仅能够保护工作人员的人身安全，还能保护设备免受电气故障和雷击等自然灾害的影响。
本文将详细介绍煤矿井下电气设备保护接地的安装规定。
一、煤矿井下电气设备保护接地的基本要求1. 根据《煤矿安全规程》的规定，井下电气设备保护接地应符合国家相关标准和规范的要求，并经过验收合格。
2. 井下电气设备保护接地应经常进行检查和维护，确保接地电阻在规定范围内，并及时处理接地故障。
3. 井下电气设备保护接地应与矿山综合地质环境相适应，确保工作人员和设备的安全。
4. 井下电气设备保护接地应采用专用的接地装置，具备良好的导电性能和耐久性。
二、煤矿井下电气设备保护接地的具体要求1. 接地电阻：井下电气设备保护接地的电阻应符合国家标准和规范的要求。
通常情况下，煤矿井下电气设备的接地电阻不得大于10欧姆，特殊情况下可根据实际需求改变。
2. 接地体材料：井下电气设备保护接地体材料应选择导电性能良好且耐久性强的材料，如铜、铝等金属材料。
接地体的横截面积应根据设备的额定电流和接地电阻的要求来确定。
3. 接地布线：井下电气设备保护接地的布线应符合国家标准和规范的要求。
布线应避免与其他设备或管道等非电气设备接触，要保持良好的绝缘状态。
接地线应固定牢固，不得松动或断裂。
4. 接地装置的选择：井下电气设备保护接地装置应符合国家标准和规范的要求。
常见的接地装置有接地棒、接地网等，其选择应根据实际情况和设备的需要来确定。
5. 接地测量：井下电气设备保护接地的电阻应定期进行测量和检查，确保接地电阻在规定范围内。
测量结果应记录并留存备查。
三、煤矿井下电气设备保护接地的施工要求1. 施工前应进行详细的方案设计和施工准备工作，确保施工过程中不影响设备正常运行和施工人员的安全。
2. 施工人员应经过专门培训，并具备相关技术和工作经验。
3. 施工现场应设置必要的标识和隔离设施，确保工作区域的安全。
煤矿井下接地规范
井下电气设备接地装置安装标准及管理办法各区、科、队、站：挖金湾煤业公司机电、电气安全委员会为了进一步规范井下接地保护装置的安装与管理，健全接地保护基础设施，参考《煤矿安全规程》、《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》等，结合我公司的具体情况制定井下电气设备接地装置安装标准及管理办法。
一、基本定义保护接地：电气设备的金属外壳或金属外露部分经导电体和大地连接起来，设备外壳的电位降低到安全范围之内，流过人体的触电电流在安全值之内，防止人身触电事故的发生，这种将电气设备的金属外壳接地的方法，称为保护接地。
主接地极：设置在主、副水仓或集水井内的接地极。
局部接地极：为加强接地系统的可靠性，保证总接地网接地电阻不超过2Ω，在装有电气设备的地点（如机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设的接地极称为局部接地。
辅助接地极：为配合检漏保护系统进行保护性能检测、漏电试验而独立埋设的接地极称为辅助接地极。
具有检漏保护且具有漏电试验功能的馈电开关及综合保护开关，必须设置辅助接地系统。
总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（包括电缆）的接地部分和各主接地极、局部接地极均相连接而形成的接地网络。
二、接地极安装标准1、主接地极：依据：《煤矿进行保护接地装置的安装、检查、测定工作细则》第二章第一节第17、18条规定主、副水仓的主接地极和分区的主接地极，均采用面积不小于0.75m2、厚度不小于5mm的钢板。
井下主、副水仓的安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置。
结合我公司实际规定如下：井下主、副水仓的主接地极和分区的主接地极，采用面积0.8m2、厚度5mm的钢板。
井下主、副水仓的安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应有便于取出主接地极进行检查的牵引装置（图—1）。
煤矿井下电气设备保护接地安装规定
编号：SM-ZD-55041煤矿井下电气设备保护接地安装规定Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改煤矿井下电气设备保护接地安装规定简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
为规范我司井下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。
一、保护接地的要求：1．电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铝皮及屏蔽护套等必须有保护接地。
2．接地网上任一保护接地点的接地电阻值不得超过２Ω；每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值不得超过１Ω。
并每一季度检验一次。
3．连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢（厚度不小于4 mm）。
连接地线截面应采用不小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢（厚度不小于4 mm）。
4.主接地极应在主、副水仓中各埋设一块。
局部接地极可设置于巷道水沟内或其他就近的潮湿处。
6.下列地点应装设局部接地极：⑴采区变电所（包括移动变电站和移动变压器）。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定根据煤矿井下电气设备保护接地安装规定，以下是一些基本规定：
1. 接地装置的设计和安装应符合国家相关标准和规范。
2. 煤矿井下电气设备的金属外壳必须通过接地装置与大地相连，确保可靠接地。
3. 井下矿用电缆的金属护套应通过接地装置与大地相连，确保可靠接地。
4. 电气设备的机械防护与接地装置应有足够的机械强度和可靠的接地连接。
5. 对于井下电气设备的支架和金属构架，必须通过接地装置与大地相连，确保可靠接地。
6. 接地装置的接地电阻应符合规定标准。
通常，井下设备的接地电阻不得大于规定值（如10欧姆）。
7. 接地装置的接地电阻应定期检测，并保持良好的接地状态。
8. 接地装置的连接件和导线应使用合适的材料，具备足够的电气导通能力和机械强度。
9. 定期对煤矿井下电气设备的接地装置进行检查和维护，确保接地装置的正常工作。
以上是一些常见的煤矿井下电气设备保护接地安装规定，但实际规定可能因地区和具体情况而有所不同，具体需参考当地相关法规和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于规范井下接地保护装置的安装设置标准：
一、主接地极：
1、设置地点：井下中央水泵房主、副水仓中各一块，以便于检查时，另一块能够起到保护作用。
2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。
3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；
二、局部接地极：
1、以下地点应装设局部接地极：
（1）采区变电所(包括移动变电站和移动变压器)。
（2）装有电气设备的硐室和单独装设的高压电气设备。
（3）低压配电点或装有3台以上电气设备的地点。
（4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
（5）连接高压动力电缆的金属连接装置。
2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2
根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。
3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。
三、辅助接地极：
1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极。
2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。
3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。
四、接地极埋深检验及管理：
按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：
五、接地保护装置的检查：
1、每季度至少要对主接地极和局部接地极详细检查一次。
其中主接地极和浸在水沟中的局部接地极应提出水面检查，主、副水仓中的主接地极不得同时提出检查，必须保证一个工作。
2、新安装的接地装置，在投入运前应测其接地电阻值，并做好记录。
3、接地网上任一保护接地点的接地电阻值不得超过2Ω。
矿井机电科
2014.06.30。
