连接器技术交流
光伏并网逆变器专用技术规范
光伏并网逆变器专用技术规范1并网逆变器范围的界定和重要功能要求1.1并网逆变器范围的界定并网逆变器作为不可分割的整体，不允许进行任何形式的拆分、分包或外协。
并网逆变器的容量、安规、降额系数等必须严格匹配。
并网逆变器的输入接口为逆变器直流输入侧的成套光伏连接器（含公头和母头），输出接口为并网逆变器的交流总输出。
1.2并网逆变器输入、输出电气接口的特性并网逆变器的每路直流输入为截面积4mm2的光伏专用直流电缆，并网逆变器上的成套光伏连接器（含公头、母头、安装附件等）必须与光伏专用直流电缆相匹配；并网逆变器的交流总输出接1根据三相铠装电力电缆，铠装电力电缆的截面积由设备厂家根据各自的设备情况提供建议，逆变器应保证三相铠装电力电缆通过螺栓连接方式与逆变器连接，逆变器的交流输出接线电缆孔必须与设备厂家建议的铠装电力电缆的截面积相匹配并预留调节余量，设备厂家需在此处提供逆变器交流输出接线电缆孔所兼容的截面积范围。
并网逆变器需通过独立的接线端子向外部提供逆变器内所有可通信设备的RS485通信接口，RS485通信接口的有效传输距离不小于100Om o设备厂家对逆变器RS485通信的通信距离、通信可靠性、准确性和有效性负责。
对并网逆变器标准的RS485通信接口的有效带宽、通信距离、通信可靠性、准确性和有效性负责。
并网逆变器上必须明确而清晰的标注出防雷接地点和设备外壳接地点。
设备方必须使用密封盖对未插合状态的光伏连接器等逆变器电气输入、输出接口进行有效的防潮和防尘保护。
1.3逆变器接地必须保证逆变器整机的安全性与可靠性，在并网逆变器内部，防雷系统的接地线和漏电监测保护系统的接地线（若有）不能共用。
1.4并网逆变器的防组件PID效应功能（电势诱导衰减）并网逆变器应具备防组件PID效应功能（电势诱导衰减）,应能够完全消除组件的PID效应，同时，不能对光伏组件造成损害。
为保证并网逆变器防护组件PID效应功能的有效性,光伏并网逆变器必须保证光伏组件方阵负极对地的最大电压≥-6V。
第五章_搭接技术及其应用
通常用搭接条的直流电阻表示搭接质量。 例如，某些军事规范要求直流搭接电阻小于0.1Ω， 以预防冲击危害。MIL-B-5087-B要求直流搭接电阻小于 2.5 mΩ。在有闪电、爆炸、火灾危害倾向的区域，如果 电源线对地短路，允许的电阻值取决于最大的故障电流。 如果直流电阻大约为0.25-2.5mΩ,通常就能实现良好的射 频搭接。 搭接电阻的基本表达式为
图5-2 搭接的高频等效电路
图5-2中，搭接电阻的值取决于搭接条的电阻率、 l 半径和集肤深度，即 (5-1) RS 2 π a 式中：ρ为电阻率(Ω·m)；a为半径(m)； δ＝(2ρ/ωμ)1/2，为集肤深度(m)；l为长度(m)。 搭接条的电感LS是搭接条物理结构的函数，而电容CS 是搭接面的面积及搭接面间距的函数。 以dB为单位，搭接的有效性能够采用有搭接条与无搭 接条时设备外壳上的感应电压的差来表示。可能是负值。 搭接条的谐振频率是搭接有效性最坏时的频率。
5.4 搭接的设计
机械加工方法有螺栓连接、铆接、压接、卡
箍紧固、销键紧固、拧绞连接等方法。 化学加工方法主要采用导电粘合剂。它是一 种具有两种成分的银粉填充的热固性环氧树脂， 经固化后成为一种导电材料。通常它用于搭接金 属的表面，既粘合，又形成导电良好的低电阻通 路。它不仅具有很好的防腐能力，还具有很强的 机械强度。有时它和螺栓结合使用，效果更佳。
如果需要将第二组金属(例如铝)机壳与第四组金属(例
如不锈钢)框架搭接时，为了减小对金属铝的腐蚀，可在
两金属表面间放入一个第三组金属(例如镀锡)垫圈。 这样即使保护层损坏，受腐蚀的将是垫圈，而不是铝 壳，因而可以保护机壳。 此外，当两种不同金属搭接时，阴极和阳极的相对面
积选择也很重要，阴极越大意味着电子流量越大，因此，

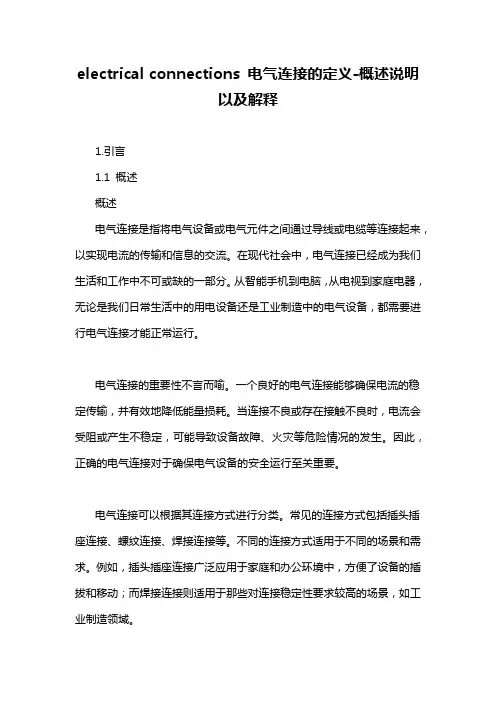

electrical connections 电气连接的定义-概述说明以及解释
electrical connections 电气连接的定义-概述说明以及解释1.引言1.1 概述概述电气连接是指将电气设备或电气元件之间通过导线或电缆等连接起来，以实现电流的传输和信息的交流。
在现代社会中，电气连接已经成为我们生活和工作中不可或缺的一部分。
从智能手机到电脑，从电视到家庭电器，无论是我们日常生活中的用电设备还是工业制造中的电气设备，都需要进行电气连接才能正常运行。
电气连接的重要性不言而喻。
一个良好的电气连接能够确保电流的稳定传输，并有效地降低能量损耗。
当连接不良或存在接触不良时，电流会受阻或产生不稳定，可能导致设备故障、火灾等危险情况的发生。
因此，正确的电气连接对于确保电气设备的安全运行至关重要。
电气连接可以根据其连接方式进行分类。
常见的连接方式包括插头插座连接、螺纹连接、焊接连接等。
不同的连接方式适用于不同的场景和需求。
例如，插头插座连接广泛应用于家庭和办公环境中，方便了设备的插拔和移动；而焊接连接则适用于那些对连接稳定性要求较高的场景，如工业制造领域。
未来，随着科技的不断进步，电气连接也将不断发展演变。
例如，无线电气连接的发展使得设备间的连接更加便捷无缝，同时减少了对电线电缆的依赖；智能电气连接的出现将使得设备之间可以进行更加智能化的交流和控制。
这些发展将进一步提升电气连接的便利性和效率。
综上所述，电气连接作为将电气设备和电气元件之间连接起来的重要手段，在现代生活和工作中不可或缺。
良好的电气连接能够确保设备的安全运行，并迎合不断发展和创新的需求。
未来，电气连接有望在无线、智能化等方面取得更大的突破和进步。
1.2 文章结构本文将围绕电气连接这一主题展开论述。
文章分为引言、正文和结论三个部分。
在引言部分，我们将对电气连接进行概述，介绍其定义、重要性和分类。
同时，还会说明本文的目的和写作结构，为读者提供一个整体的了解。
正文部分将主要分为三个小节。
首先，我们将在2.1节中给出电气连接的定义。
快可技术交流报告-完整版-20150630-修改(苏州分布式培训-7.10)
二极管反向漏电值
2.477mA
2.485mA
中间二极管通正向9.5A，待温度稳定后记录壳温及左、右两侧二极管漏电值 二极管在接线盒中位置 加入正向电流2H 以后 二极管壳温 左 116.2℃ 中 132.7℃ 右 114.1℃ 环境温度 75.9℃
二极管反向漏电值
29.69mA
34.12mA
中、右边二极管通正向9.5A，待温度稳定后记录壳温及左边一侧二极管漏电值
错误连接
2 FMA of PV Connection(光伏连接失效分析)
2
PV Connection System光伏连接系统 2.1 PV Connector光伏连接器
2.2 PV Combiner Box 光伏汇流箱
2.3 PV Junction Box 光伏接线盒
2 FMA of PV Connection(光伏连接失效分析) 2.3 接线盒
2 FMA of PV Connection(光伏连接失效分析) 2.2.2 汇流箱失效模式-错误汇流安装
组件承受超大电流 （二极管/电池片）
2 FMA of PV Connection(光伏连接失效分析) 2.2.2 汇流箱失效模式-错误汇流安装
旁路二极管
I
2 FMA of PV Connection(光伏连接失效分析) 2.2.2 汇流箱失效模式-错误汇流安装
普通拧紧
QC特殊工艺后拧紧
2 FMA of PV Connection(光伏连接失效分析) 2.2.1 汇流箱失效模式-错误紧固安装
1错误紧固安装 对策： 采取特殊防松工艺 + 标准扭力 3密闭失效
2错误电气连接
2 FMA of PV Connection(光伏连接失效分析) 2.2.2 汇流箱失效模式-错误的汇流连接
J16G系列矩形电连接器
《J16G系列矩形电连接器》一、产品概述J16G系列矩形电连接器，作为电气连接领域的重要组件，以其可靠的性能和广泛的应用范围，成为电子、电气设备中不可或缺的纽带。
本系列产品设计精良，结构紧凑，适用于各种环境下设备间的电源和信号连接，确保了电气系统的高效运行和稳定传输。
二、产品特点1. 多样化接触件：J16G系列提供多种接触件选项，包括电源插针、信号插针、插孔等，满足不同电流和电压等级的需求。
3. 安装便捷：模块化设计，便于快速安装和拆卸，减少了维护时间和成本。
4. 安全可靠：具备完善的锁定机制和防误插设计，确保连接的安全性和可靠性。
5. 广泛的适应性：适用于各类电气设备，如工业控制、铁路信号、航空航天、仪器仪表等。
三、技术参数1. 接触件材质：铜合金2. 外壳材质：铝合金3. 额定电流：5A、10A、15A、30A可选4. 额定电压：300V、500V、1000V可选5. 连接方式：螺纹连接、卡扣连接6. 插拔次数：≥500次7. 工作温度：55℃至+125℃四、产品型号及规格表1 J16G系列电连接器型号及规格型号接触件数量接触件排列尺寸（mm）J16G2P2个电源插针20x10x6J16G4P4个电源插针30x15x8J16G8P8个信号插针40x20x10J16G16P16个信号插针50x25x12五、选购指南1. 设备需求：根据设备的电流、电压等级和信号类型选择合适的接触件。
2. 环境条件：考虑设备所在环境的特点，如温度、湿度、腐蚀性等，选择相应防护等级的连接器。
3. 安装方式：根据设备结构和使用习惯，选择螺纹连接或卡扣连接。
4. 连接器数量：根据实际需要连接的线路数量，选择合适的插针/插孔数量。
5. 配套配件：确认是否需要购买额外的配件，如电缆、接头、工具等。
六、安装与维护6.1 安装准备确认设备电源已完全切断，避免安装过程中发生触电风险。
检查连接器及配套电缆是否完好，无破损或氧化。
准备合适的安装工具，如扳手、螺丝刀等。
水晶头技术规范
水晶头技术规范1.性能要求1.1机械物理性能1.1.1 技术标准产品符合IEC60603-7-2:最大频率为100MHz 的数据传输用非屏蔽的自由和固定8 位连接器的详细规范或国标YD/T 926.3-2009连接硬件和接插软线技术要求。
1.1.2产品规格产品的外规尺寸符合非屏蔽、硬件连接器的标准规格，对于IEC 标准有充分的理解，规格厂寸如下图：图1 RJ45 水晶头规格图1.1.3插拨力指标插入力应小于20N，拨出力应大于20N。
1.1.4 接触电阻接触电阻小于2.5mΩ。
1.1.5 绝缘电阻绝缘电阻大于100 mΩ。
1.1.6耐压簧片与簧片间直流1000或交流700不击穿，所有簧片与安装板或地间直流1500或交流1000不击穿。
1.1.7 频点衰减1.2 RJ45水晶头一般要求1.2.1塑胶材料塑胶必须采用品牌工业料，不得采用回收料或其它再生材料，塑胶应透明、平整。
1.2.2 耐久性RJ45循环次数应大于750次1.2.3 弹片RJ45水晶头与插座进行锁定的弹片应具有一定的韧性，将弹片向前拨动到90度，弹片也不会折断，而且会恢复原状并且弹性不会改变，可弯折次数不小于15次。
1.2.4 标准统一为了保证每一批次产品性能相同，产品的标称重量偏差不大于0.1%。
1.3 RJ11水晶头一般要求1.3.1接触电阻：≤2.5mΩ；1.3.2绝缘电阻：≥1000 mΩ；1.3.3抗电强度：DC 1000V (AC 700V)1分钟无击穿和飞弧现象；1.3.4卡接簧片：镀金：50μ（inch）1.3.5塑料材质：PC-L-1250Y(聚碳酸酯）1.3.6防火标准： UL94V-1；1.3.7金片材质：先镀镍后镀金，1.3.8金片类型：1、二叉脚金片；镀金面：1、全镀镀金厚度：1、1U"；1.3.9工作环境：-40℃—70℃1.3.10插拔次数：1000次以上1.3.11使用寿命：5年以上1.3.12最小包装标准：2000pcs/包1.4使用环境条件使用条件：工作温度：-40℃～+50℃相对湿度：≤85%（＋30℃时）；大气气压：70～106kpa。
OTN技术交流及测试介绍课件
单层波道框和线路框合一
风扇单元
E EO MM S UUC /// HOO UTT B UU
AA SS CC UU // OO TT UU
O T U / E O W
O T U / O L P
O T U / O L P
O P M / O T U
光 光 光光光 转 转 转转转 发 发 发发发
电
EO O O O
辅源
E M U
M U / O
S C / O
TTT UUU /// E OO
OO O TT T UU U
O OO O T TT T
O T
助 端 子
盘 主
U UU U
U
盘 /电
TT O L L
O源
UU W P P
T盘
U备
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
FONST W1600
• 交叉容量 1.44T
• 业务槽位/总槽位数量 28/32
• 应用场景 一干、二干、本地、城 域核心
• 交叉容量 360G
• 业务槽位/总槽位数量 26/32
• 应用场景 一干、二干、本地、城 域核心汇聚层
• 交叉容量 360G/1.44T
• 业务槽位/总槽位数量 27/28/32
1.支线路分离
2.OTN交叉
3.强大的OAM能力
4.多种策略保护
兼容的支线路盘设计
支线盘归一化 8TA2(8路10G 支路盘） 8LA2(8路10G 线路侧接口盘） 4TA2 (4路10G 支路盘） 4LA2(4路10G 线路侧接口盘）
ABB交流接触器AX09-30-10
新品瑞士ABB三极交流接触器AX09-30-10乐清市保顺电气有限公司现货销售。
品牌：ABB 型号：AX09-30-10主触头：3A 辅助触头：1AABB低压控制产品具有完整的系列和齐全的品种，适用范围广泛，遍及各工业行业、自动化设备和大型基础设备，以及商业和民用建筑的设备控制。
主要产品包括接触器、热过载继电器、软起动器、电动机起动器、智能电动机控制器、电子产品和继电器、按钮指示装置、接线端子、机械安全产品、工业连接器、行程开关和电流电压传感器等产品。
各系列产品均已获得相应的全球认证，包括CC C认证、UL认证和CE认证等。
能够轻松应对不同场合的应用要求，保证系统高效、安全、稳定和可靠运行。
0577保2788顺2628控制电动机和电源回路用3极接触器和过载继电器有效控制，方能物尽其用ABB可以提供丰富齐全的适用于简单及极端严酷环境的3极接触器，还可以提供具有特殊用途的接触器产品。
其中AF接触器采用的是革新性技术，颠覆了传统的接触器使用方法，适用于全球各个地方和各种电网条件。
微型接触器系列具有紧凑的外形尺寸和特殊连接方法。
AS系列接触器性价比高，可以助您优化设备设计。
对于接线端子类型，您可以选择螺钉、弹簧或环形接线片。
总之，无论您需要哪种类型的接触器，ABB都能满足您的需求。
AX系列三极交流接触器136保3420顺7967AX系列接触器结构紧凑、体积小、寿命长、工作稳定可靠、安装维护简单，接触器和过载继电器适用于建筑业和工业领域，如：电动机控制、保暖和通风、空调、水泵、明明和校正功率因数等。
1. 精确简便：全新设计的AX系列接触器，使现场的安装和使用更加简便。
2. 产品保护：AX接触器可以与起动器、过载继电器等元件直接连接并相互配合，简化了产品选型工作。
3. 易维护：185A以上的接触器，无需拆主进、出线，即可更换线圈和检查主触点，维护更安全，更省时。
4. 紧凑的尺寸：优化的接触器设计，缩小了产品安装尺寸，节省客户控制柜的使用空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d.最新美军标38999。
发展方向：圆形连接器总的发展趋势是小型化、
高密度、高可靠。
适配产品——圆形连接器
美军标5015，美军标26482产品
Y2系列
Y11系列
Y27系列
Y50系列
XC系列
YM系列
适配产品——圆形连接器
差分系列
螺母安装系列
烧结密封系列
俄式圆形高密度
Ⅰ系列
Ⅱ系列
Ⅲ系列
Ⅳ系列
适配产品——印制板连接器
拉力机
抽真空机
自动绑扎机 隧道焙烘炉
屏蔽打散机
同轴剥线机
电动压接机
激光标刻机
热转印机 自动标签机
智能焊台
超声波清洗
发泡机
喷码机
标签打印机
拆焊台印机
光学检测台
注塑机
平板硫化机
适配产品——电缆
检验仪器
出厂检验：绝缘电阻、耐电压、导通电阻 筛选、例行试验：（根据协议项目）
高低温超高 综合测试仪 绝缘耐压测试台 真空试验箱
连接器技术交流
2015年8月23日
大纲
产品配套 军品 民品 国际市场
适配产品
连接器
电缆
适配产品——矩形连接器
MIL-DTL-83513 微矩形J15、J24、J29、J30、J30J、J40、J43、J78、 J80等 压线、焊接、PCB、表贴
塑料、铝、铜、不锈钢、钛合金外壳
密封
产品概述
GJB 1717 （等效MIL-C-21097）通用印制电路板电连接器总规范 GJB 1438 （等效MIL-C-55302）印制电路连接器及其附件总规范
各类标准系列的产品均有PCB形式的产品，如：ZRM系列、 J18、
J63A、J27A、J29、J30、J30J、J599等
M55302
J27A
Y93，Y70
适配产品——高速连接器
1394连接器
为兼容1394B传输协议而推出的差分连接器，特性 阻抗110Ω,传输速率1.6Gb/s，具有良好的抗干扰性，主 要用于通讯等信号传输设备中。
适配产品——高速连接器
VITA连接器
该系列连接器与VME总线兼容，通过PCB板连接，较好地控制了连接器 阻抗，能够满足用户高速传输的需求。目前，已广泛应用于武器装备、 航空、航天、大容量存储器、高端服务器及无线电通讯等设备。 主要性能： ► 高密度子卡到背板连接器； ► 传输数率达6.25Gbps，串 扰 ≤5％； ►“无针”的背板连接器系统， 可控的特性阻抗； ► 包含有差分接触件、单端 接触件、电源接触件； ► 模组化结构，可按客户需 求进行排列
波音737电子设备架
机箱面板
适配产品——机柜式连接器
MIL81659、ARINC404、ARINC600 模块化绝缘安装板 屏蔽、滤波
压接、焊接、射频、高压、大电流、混装 铝镀镉、镀镍，不锈钢钝化
适配产品——机柜式连接器
•信号 •电源 •同轴 •总线 •差分 •插入损耗 •光纤 #22（最大800芯） #20、#16、#12、#8 #1、#5、#8 #8 1553B总线 #8四芯同轴，特性阻抗100Ω 0.3dB,@100MHz。 #8、#12光纤
螺纹、快锁、自锁
适配产品——矩形连接器
绞线式弹性插针(麻花针)
结构特点
内层三根和外层七根高弹性铜丝 七条螺旋线接触 指标特点 抗振动、冲击性能优越
振动：正弦60g，随机1.0g2/Hz，冲击：1260g
体积小、密度高、可实现小型化
（0.635mm，J63A）
适配产品——矩形连接器
适配产品——高速连接器
LRM连接器
1.现场可更换模块 2.传输速率：3.125Gbps 3.采用刷状接触件，插拔力轻 4.点位自定义
适配产品——射频连接器
MIL—C—39012国际标准型，螺纹、卡口、直插、快锁 有SMA、SMB、SMZ、MCX、MMCX、SSMA、SSMB、N、BNC、TNC、L9、 SMA2.9 、SMP、MMCX 、 7/16系列、QMA、QN等四十余种系列产品 频率范围：40GHz 大功率：2500W 稳相
文件中增加颜色，
增强视觉可视化。
连接器装配工序分解进入流程文
件，集中技术要求，降低操作者
出错几率。
适配产品——电缆
多头: 50个头 长度: 100米 各种安装线、屏蔽线、同轴线、双绞线 硫化、高温、密封电缆、弹上电缆、机载电缆、内部电缆、外部电缆
典型连接器
各种端接形式（压接电缆、焊接导线、印制板连接） 各种安装形式(板前、板后)
各种电缆夹附件
各种锁紧方式
适配产品——矩形连接器
典型连接器
各种线夹适合方便各类线束制作
A3型
A3型装配
带-A型线夹
A1、A2型
A1、A2型装配
适配产品——圆形连接器
一般认为： 国内圆形连接器经历了四个阶段： a.按苏联产品仿制P型、CX、ZPM、Q、KC、XK等圆 形连接器； b.美军标5015； c.美军标26482；
氦质谱检漏仪
高低温试验箱
高低温交变 湿热试验箱
精密导通测试仪
接触电阻测试仪
高温试验箱
低气压试验箱
盐雾试验箱
甩线导通测试装置
振动台
适配产品——电缆
技术状态管理
产品代码管理 每个产品对应唯一代号（DLh-01-00856-xx），作为内部状态 控制管理。 状态锁定管理
装配图文件锁定技术状态，流程文件锁定制造工艺状
HSJ类I/O连接器 3.125Gpbs传输速率
1394b总线用连接器 1.65Gpbs传输速率
J30J系列连接器（低频）
I/O接口类
适配产品——高速连接器
1553B连接器
1553B总线是在七十年代末由美 国提出的飞机内部电子系统联网标 准,其后由于它的高可靠性和灵活 性而在其他的机动武器平台上也得 到了较广泛的应用。从推出到现在, 经过三十几年的发展,1553B总线技 适配电缆：M17-176-00002 双绞屏蔽线 10612-AWG24 （Raychem） 术也在不断的改进。目前1553B总 线已经成为在航空、航天、航海等 领域占统治地位的总线标准。有 “一网盖三军”之称。
适配产品——密封连接器
玻璃与金属进行烧结，密封性达1×10-3Pa.Cm3/s ，压力140MPa
外壳有不锈钢、可伐合金镀镍、可伐合金镀金
有法兰安装、螺母安装、穿墙式安装、熔焊安装等
适配产品——电缆
现场管理
适配产品——电缆
生产设备
智能剪Байду номын сангаас机
激光剥线机 气动压接机
电子称
快克
自动包缠机
绞线机
热剥器
IEC603
HM2
PC104
俄式
适配产品——机柜式连接器
随着整机系统对电子设备性能的要求越来越高，电子设备在整 机性能中占有越来越重要的地位。其数量、成本比例在不断上升。 例如，50年代航电设备占飞机总成本10%左右，但到了90年代，在 如EF-2000，F-22中，该比例上升到30%～40%，一些预警机甚至达 到50%。 军用电子设备要满足整机系统不断升级的性能需求和有限的空 间安装需要，使各类电子设备朝向标准化、多功能、模块化的方向 发展，其中集成度高的机箱机柜连接器（J95）得到了大规模应用。
•屏蔽簧片——插头/插座外壳最佳电连续性
•接地柱
•接地簧片
适配产品——机柜式连接器
适配产品——高速连接器
发展趋势—总线
1553B
CPCI
1394
VME
FC光纤
适配产品——高速连接器
发展趋势—速率
印制板类
JVL印制板连接器 10Gpbs传输速率 20Gpbs传输速率 研制中
JVPX印制板连接器 6.25Gpbs传输 Lrm印制板连接器 3.125Gpbs速率 2mm连接器 1.25Gpbs速率 6.25Gpbs传输速率 研制中
态
适配产品——电缆
技术保障管理
工艺防呆
技术防呆（设计/工装/工艺）、技术提示（颜色、突变、重要点）
工步1 空点装入
工装防呆
工步2 长双绞线装入
工步3 短双绞线装入
工步4 蓝色单线装入
工步5 白色单线装入
模拟装配工装
等比尺寸布线工装
修剪工装（释放导线应力）
适配产品——电缆
技术保障管理
突变 提示
文件中增加照片， 增强视觉可视化， 固化技术处理状 态。
