硅片脏污清洗分析报告1
硅片脏污清洗分析报告
一、硅片表面污染
硅片表面的最外层即为吸附层，是氧化层与环境气氛的界面，吸附一些污染杂质，这些沾污可以分为分子、离子、原子、或者分为有机杂质、金属和粒子，如下图1所示。
图1 硅片表面污染示意图
二、清洗工艺程序
吸附在硅片表面上的杂质可分为原子型、离子型和分子型。
1、分子型杂质与硅片表面之间的吸附力较弱，清楚这类杂质粒子比较容易。
它们多属油脂类杂质，具有疏水性的特点，对于清除离子型和原子型杂质具有掩蔽作用。
因此在对硅片进行化学清洗时，首先应该把它们清楚干净。
2、离子型和原子型吸附的杂质属于化学吸附杂质，其吸附力都较强。
在一般情况下，原子型吸附杂质的量较小，在化学清洗时，先清除掉离子型吸附杂质，然后再清除残存的离子型杂质及原子型杂质。
清洗硅片的一般工艺程序为：去分子→去离子→去原子→去离子水冲洗，清洗时清洗剂配合超声波清洗。
三、硅片清洗剂清洗原理
图2 清洗剂清洗硅片表面脏污示意图
硅片清洗剂大多数呈碱性液体，主要成分是苛性碱、磷酸盐、硅酸盐、碳酸盐、螯合剂和表面活性剂。
1、苛性碱具有强碱性，中和硅片表面的酸性沾污，强碱的皂化作用可以将油脂分解成可溶的物质随清洗液冲走。
2、磷酸盐和硅酸盐具有一定的清洁效果。
3、碳酸盐呈弱碱性，PH值在9-9.5，起到缓冲作用，使清洗液的PH值保持在一定的范围内。
4、螯合剂与溶液中的金属离子结合，并且减少溶液中的金属离子吸附到硅片表面。
5、表面活性剂现在主要是非离子型表面活性剂，吸附各种粒子、有机分子，并且在硅片表面形成一层吸附膜，阻止粒子和有机分子沾粘到硅片表面，另一方面可渗入到粒子和油污粘附的界面上，把粒子和油污从界面分离随清洗液带走，起到清洗作用。
五、粉尘脏污
清洗出现粉尘脏污，所谓的“粉尘”到底是什么物质，目前并没有分析出结果。
个人认为“粉尘”有可能是两种，需要专业人员及专业仪器进行分析，利用原子吸收光谱与扫描电镜进行分析，可寻找合适机构进行检测。
1、“粉尘”为硅粉：“粉尘”为硅粉，是因为硅片表面有损伤，在硅片与硅片摩擦的过程中，产生的硅粉，在清洗过程中硅粉是无法存在的，在加热并且有氢氧化钠的情况下，硅粉是会与氢氧化钠反应的。
2、“粉尘”为碳化硅微粉包裹的其他微粉：离心砂与压滤液多次循环，离心砂与压滤液中的微粉含量累积偏高
小结：①“粉尘”为硅粉：需要验证硅片表面在脱胶、清洗等环节中是否有损伤；
②“粉尘”为碳化硅微粉包裹的其他微粉：需要验证所用的离心砂微粉含量是否偏
高，导致所用的硅片清洗在清洗时，表面活性剂浓度已经达到一个饱和。
单晶硅片表面脏污原因分析及解决措施 程志峰

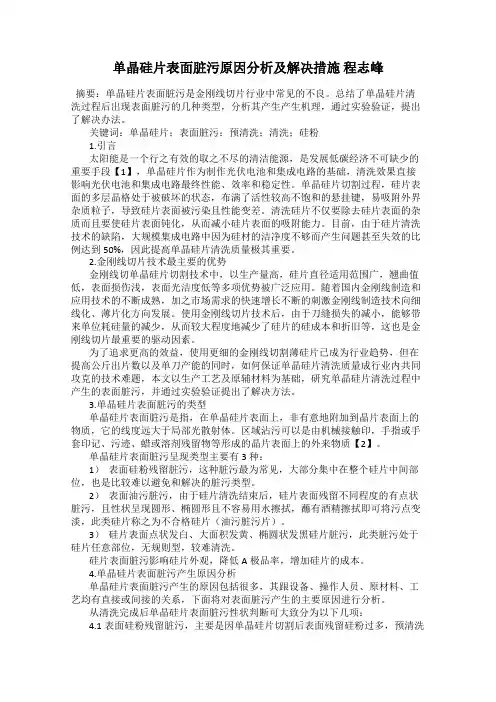

单晶硅片表面脏污原因分析及解决措施程志峰摘要：单晶硅片表面脏污是金刚线切片行业中常见的不良。
总结了单晶硅片清洗过程后出现表面脏污的几种类型，分析其产生产生机理，通过实验验证，提出了解决办法。
关键词：单晶硅片；表面脏污；预清洗；清洗；硅粉1.引言太阳能是一个行之有效的取之不尽的清洁能源，是发展低碳经济不可缺少的重要手段【1】，单晶硅片作为制作光伏电池和集成电路的基础，清洗效果直接影响光伏电池和集成电路最终性能、效率和稳定性。
单晶硅片切割过程，硅片表面的多层晶格处于被破坏的状态，布满了活性较高不饱和的悬挂键，易吸附外界杂质粒子，导致硅片表面被污染且性能变差。
清洗硅片不仅要除去硅片表面的杂质而且要使硅片表面钝化，从而减小硅片表面的吸附能力。
目前，由于硅片清洗技术的缺陷，大规模集成电路中因为硅材的洁净度不够而产生问题甚至失效的比例达到50%，因此提高单晶硅片清洗质量极其重要。
2.金刚线切片技术最主要的优势金刚线切单晶硅片切割技术中，以生产量高，硅片直径适用范围广，翘曲值低，表面损伤浅，表面光洁度低等多项优势被广泛应用。
随着国内金刚线制造和应用技术的不断成熟，加之市场需求的快速增长不断的刺激金刚线制造技术向细线化、薄片化方向发展。
使用金刚线切片技术后，由于刀缝损失的减小，能够带来单位耗硅量的减少，从而较大程度地减少了硅片的硅成本和折旧等，这也是金刚线切片最重要的驱动因素。
为了追求更高的效益，使用更细的金刚线切割薄硅片已成为行业趋势，但在提高公斤出片数以及单刀产能的同时，如何保证单晶硅片清洗质量成行业内共同攻克的技术难题，本文以生产工艺及原辅材料为基础，研究单晶硅片清洗过程中产生的表面脏污，并通过实验验证提出了解决方法。
3.单晶硅片表面脏污的类型单晶硅片表面脏污是指，在单晶硅片表面上，非有意地附加到晶片表面上的物质，它的线度远大于局部光散射体。
区域沾污可以是由机械接触印，手指或手套印记、污迹、蜡或溶剂残留物等形成的晶片表面上的外来物质【2】。
硅的清洗实验报告(3篇)
第1篇一、实验目的1. 掌握硅表面清洗的基本原理和方法。
2. 了解不同清洗剂对硅表面污染物的去除效果。
3. 分析清洗过程对硅表面形貌和结构的影响。
二、实验原理硅表面清洗是微电子制造过程中的重要环节，其目的是去除硅表面残留的有机物、金属离子、氧化物等污染物。
清洗方法主要有物理清洗和化学清洗两种。
物理清洗包括超声波清洗、机械清洗等；化学清洗则利用清洗剂与污染物发生化学反应，将其溶解、分解或沉淀，从而实现清洗目的。
三、实验材料与仪器1. 实验材料：- 硅片（直径100mm，厚度500μm）- 氯化钠、氢氧化钠、硝酸、丙酮、乙醇、蒸馏水等2. 实验仪器：- 超声波清洗机- 电子天平- 显微镜- X射线衍射仪（XRD）- 扫描电子显微镜（SEM）四、实验步骤1. 准备实验材料：将硅片用丙酮和乙醇清洗，去除表面的油污和有机残留物。
2. 氯化钠清洗：将硅片浸泡在0.5mol/L的氯化钠溶液中，超声清洗10分钟，取出后用蒸馏水冲洗。
3. 氢氧化钠清洗：将硅片浸泡在0.1mol/L的氢氧化钠溶液中，超声清洗10分钟，取出后用蒸馏水冲洗。
4. 硝酸清洗：将硅片浸泡在1mol/L的硝酸溶液中，超声清洗10分钟，取出后用蒸馏水冲洗。
5. 比较清洗效果：将清洗后的硅片用显微镜观察表面形貌，并用XRD和SEM分析其结构变化。
6. 记录实验数据：记录不同清洗剂对硅片重量、表面形貌、结构的影响。
五、实验结果与分析1. 氯化钠清洗：氯化钠清洗后，硅片表面残留物较少，但仍有部分残留。
清洗效果一般。
2. 氢氧化钠清洗：氢氧化钠清洗后，硅片表面残留物明显减少，表面形貌较为光滑。
XRD分析显示，硅片结构未发生明显变化。
清洗效果较好。
3. 硝酸清洗：硝酸清洗后，硅片表面残留物最少，表面形貌最为光滑。
XRD分析显示，硅片结构未发生明显变化。
清洗效果最佳。
4. 清洗效果比较：通过实验结果可知，硝酸清洗效果最佳，其次是氢氧化钠清洗，氯化钠清洗效果最差。
硅片表面污染及清洗机理
在半导体材料的制备过程中，每一道工序都涉及到清洗，而且清洗的好坏直接影响下一道工序，甚至影响器件的成品率和可靠性。
由于ULSI集成度的迅速提高和器件尺寸的减小，对于晶片表面沾污的要求更加严格，ULSI工艺要求在提供的衬底片上吸附物不多于500个/m20.12um，金属污染小于 1010atom/cm2。
晶片生产中每一道工序存在的潜在污染，都可导致缺陷的产生和器件的失效。
因此，硅片的清洗引起了专业人士的重视。
以前很多厂家都用手洗的方法，这种方法人为的因素较多，一方面容易产生碎片，经济效益下降，另一方面手洗的硅片表面洁净度差，污染严重，使下道工序化抛腐蚀过程中的合格率较低。
所以，硅片的清洗技术引起了人们的重视，找到一种简单有效的清洗方法是当务之急。
本文介绍了一种超声波清洗技术，其清洗硅片的效果显著，是一种值得推广的硅片清洗技术。
硅片表面污染的原因：晶片表面层原子因垂直切片方向的化学键被破坏而成为悬空键，形成表面附近的自由力场，尤其磨片是在铸铁磨盘上进行，所以铁离子的污染就更加严重。
同时，由于磨料中的金刚砂粒径较大，造成磨片后的硅片破损层较大，悬挂键数目增多，极易吸附各种杂质，如颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等，造成磨片后的硅片易发生变花、发蓝、发黑等现象，使磨片不合格。
硅片清洗的目的就是要除去各类污染物，清洗的洁净程度直接决定着ULSI向更高集成度、可靠性、成品率发展，这涉及到高净化的环境、水、化学试剂和相应的设备及配套工艺，难度越来越大，可见半导体行业中清洗工艺的重要性。
实验及结果分析 1.实验设备和试剂实验设备：TE-6000硅片清洗机实验使用的试剂：有机碱、Q325-B清洗剂、活性剂、去离子水、助磨剂 2.实验过程（1）超声波清洗的基本原理利用28KHz以上的电能，经超声波换能器转换成高频机械振荡而传入到清洗液中。
超声波在清洗液中疏密相间地向前辐射，使液体流动，并不停地产生数以万计的微小气泡。
硅片制造中的沾污控制
1号标准清洗液（SC-1）
化学配料NH4OH/H2O2/H2O，按1:1:5到1:1:7配比配合。
能去除颗粒和有机物质。SC-1主要通过氧化颗粒或电学排
斥起作用。
颗粒在SC-1中 的氧化和溶解
颗粒通过负电 荷排斥而去除
2号标准清洗液（SC-2）
• 化学配料：HCL/H2O2/H2O，按1:1:6到1:2:8配比配合
硅片清洗设备
兆声清洗（megasonics clean）
兆声频段：800-1200kHz 优点：减少了所需化学品用量，提高了硅片清洗效率。
喷雾清洗
利用机械方法使硅片悬转，在旋转过程 中不断向硅片表面喷液体（高纯去离子 水或其他清洗液）达到清洗硅片的目的。
化学机械平 坦化后使用
刷洗器
水清洗：
溢流清洗器
有机物
金属(不含铜)
SC-1(APW)
SC-2(HPW）
氢氧化铵/过氧化氢/去离子
盐酸/过氧化氢/去离子水
NH4OH/H2O2/H2O
HCL/H2O2/H2O H2SO4/H2O2/H2O HF/H2O HF/H2O NH4F/HF/H2O
piranha（SPW） 硫酸/过氧化氢/去离子水 DHF 自然氧化层 DHF BHF 氢氟酸/水溶液（不能去除铜） 氢氟酸/水溶液（不能去除铜） 缓冲氢氟酸溶液
HF步骤：
清洗方法的最后一步将硅片表面暴露于氢氟酸（HF）， 以去除硅片表面的自然氧化层。
硅片清洗的一般顺序
典型的硅片湿法清洗顺序 清洗步骤 H2SO4/H2O2（piranha） UPW清洗（超纯水） HF/H2O（稀HF） UPW清洗 NH4OH/H2O2/H2O（SC-1） UPW清洗 HF/H2O UPW清洗 HCL/H2O2/H2O（SC-2） UPW清洗 HF/H2O UPW清洗 干燥 目的 有机物和金属 清洗 自然氧化层 清洗 颗粒 清洗 自然氧化层 清洗 金属 清洗 自然氧化层 清洗 干燥
硅片的化学清洗总结

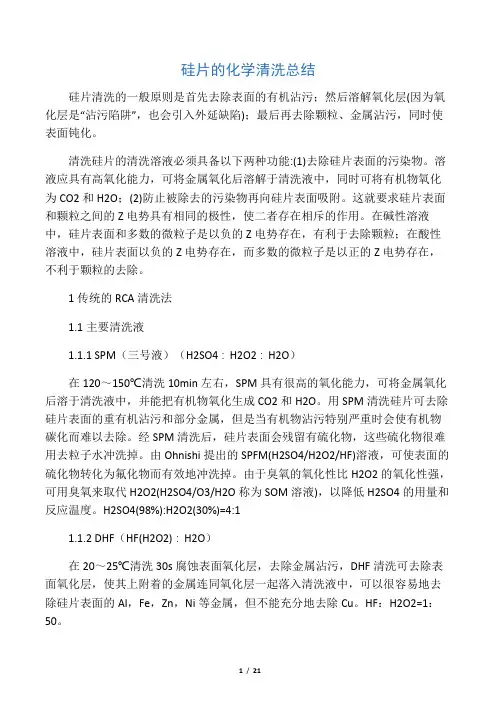

硅片的化学清洗总结硅片清洗的一般原则是首先去除表面的有机沾污；然后溶解氧化层(因为氧化层是“沾污陷阱”，也会引入外延缺陷)；最后再去除颗粒、金属沾污，同时使表面钝化。
清洗硅片的清洗溶液必须具备以下两种功能:(1)去除硅片表面的污染物。
溶液应具有高氧化能力，可将金属氧化后溶解于清洗液中，同时可将有机物氧化为CO2和H2O；(2)防止被除去的污染物再向硅片表面吸附。
这就要求硅片表面和颗粒之间的Z电势具有相同的极性，使二者存在相斥的作用。
在碱性溶液中，硅片表面和多数的微粒子是以负的Z电势存在，有利于去除颗粒；在酸性溶液中，硅片表面以负的Z电势存在，而多数的微粒子是以正的Z电势存在，不利于颗粒的去除。
1传统的RCA清洗法1.1主要清洗液1.1.1 SPM（三号液）（H2SO4∶H2O2∶H2O）在120～150℃清洗10min左右，SPM具有很高的氧化能力，可将金属氧化后溶于清洗液中，并能把有机物氧化生成CO2和H2O。
用SPM清洗硅片可去除硅片表面的重有机沾污和部分金属，但是当有机物沾污特别严重时会使有机物碳化而难以去除。
经SPM清洗后，硅片表面会残留有硫化物，这些硫化物很难用去粒子水冲洗掉。
由Ohnishi提出的SPFM(H2SO4/H2O2/HF)溶液，可使表面的硫化物转化为氟化物而有效地冲洗掉。
由于臭氧的氧化性比H2O2的氧化性强，可用臭氧来取代H2O2(H2SO4/O3/H2O称为SOM溶液)，以降低H2SO4的用量和反应温度。
H2SO4(98%):H2O2(30%)=4:11.1.2 DHF（HF(H2O2)∶H2O）在20～25℃清洗30s腐蚀表面氧化层，去除金属沾污，DHF清洗可去除表面氧化层，使其上附着的金属连同氧化层一起落入清洗液中，可以很容易地去除硅片表面的Al，Fe，Zn，Ni等金属，但不能充分地去除Cu。
HF：H2O2=1：50。
1.1.3 APM(SC-1)（一号液）（NH4OH∶H2O2∶H2O）在65～80℃清洗约10min主要去除粒子、部分有机物及部分金属。
硅清洗总结(合集4篇)
伴随着硅片的大直径化，器件结构的超微小化、高集成化，对硅片的洁净程度、表面的化学态、微粗糙度、氧化膜厚度等表面状态的要求越来越高。
同时，要求用更经济的、给环境带来更少污染的工艺获得更高性能的硅片。
高集成化的器件要求硅片清洗要尽量减少给硅片表面带来的破坏和损伤。
到目前为止，清洗已不再是一个单一的步骤，而是一个系统工程。
针对上述所讨论的几种硅片清洗方法，智程半导体的清洗工艺还能很好地保护器件的性能，这通常需要精确的控制清洗的条件和参数，例如温度、压力、溶液浓度等，以防止对硅片和器件造成不必要的损害。
随着半导体制造技术的不断发展，清洗的需求和方法也在不断演变。
智程半导体在这方面的研发和创新，将有助于推动半导体行业的发展，提升芯片的性能和可靠性。
硅清洗总结第2篇溶液浸泡法是一种通过将硅片放入溶液中浸泡来清除表面污染的方法。
它是湿法化学清洗中最简单和最常用的一种方法。
通过选择不同的溶液，可以清除不同类型的表面污染杂质。
在溶液浸泡过程中，溶液与硅片表面的污染杂质发生化学反应及溶解作用，从而达到清除硅片表面污染杂质的目的。
为了提高浸泡法的效率，通常会辅以加热、超声xxx波、摇摆等物理措施。
加热可以加快化学反应速度，促进污染杂质的溶解，使清洗更彻底。
超声xxx波可以增强溶液的搅拌和振动，增加溶液与硅片表面的接触面积，提高清洗效果。
摇摆可以使硅片在溶液中充分搅拌，从而更好地清除表面污染。
除了单纯的溶液浸泡法，还可以采用其他清洗方法与溶液浸泡法相结合，以达到更好的清洗效果。
例如，在采用SC1溶液浸泡的同时，可以辅以酸碱中和反应，以去除硅片表面的有机污染物。
硅清洗总结第3篇xxx清洗是一种在半导体工业中常用的清洗方法，它不仅保留了超声波清洗的优点，而且克服了超声波清洗的一些不足。
xxx清洗的机理是由高能频振效应并结合化学清洗剂的化学反应对硅片进行清洗的。
在清洗时，由换能器发出波长为μm、频率为兆赫的高能声波。
溶液分子在这种声波的推动下作加速运动，最大瞬时速度可达到30cm/s。
硅清洗总结
硅清洗总结简介硅清洗是一种常见的工艺，用于去除硅表面的杂质和污染物，以确保硅片的质量和性能。
本文将总结常见的硅清洗方法和步骤，并提供一些建议和注意事项。
硅清洗方法酸洗酸洗是最常见的硅清洗方法之一。
常用的酸洗溶液包括浓硝酸、浓盐酸和稀盐酸等。
酸洗可以去除硅表面的氧化物、金属杂质和有机污染物。
酸洗的步骤如下：1. 准备酸洗溶液：根据需要选择合适的酸洗溶液，并按比例混合。
2. 将硅片浸入酸洗溶液中，时间通常在几分钟到几十分钟之间。
清洗时间越长，清洗效果越好，但也可能对硅片造成损害。
3. 取出硅片并用去离子水冲洗，确保硅表面没有残留的酸洗溶液。
4. 可选的步骤：可以在酸洗后进行干燥步骤，以避免水的残留。
碱洗碱洗是另一种常见的硅清洗方法。
常用的碱洗溶液包括氢氧化钠和氢氧化铵等。
碱洗可以去除硅表面的氧化物和有机污染物。
碱洗的步骤如下： 1. 准备碱洗溶液：根据需要选择合适的碱洗溶液，并按比例混合。
2. 将硅片浸入碱洗溶液中，时间通常在几分钟到几十分钟之间。
清洗时间越长，清洗效果越好，但也可能对硅片造成损害。
3. 取出硅片并用去离子水冲洗，确保硅表面没有残留的碱洗溶液。
4. 可选的步骤：可以在碱洗后进行干燥步骤，以避免水的残留。
超声波清洗超声波清洗是一种常用的硅清洗方法，通过超声波震荡来去除硅片表面的杂质。
超声波清洗的步骤如下： 1. 准备清洗液：选择合适的清洗液，如去离子水或特定的清洗溶液。
2. 将硅片浸入清洗液中。
3. 打开超声波清洗仪，根据需要设置清洗时间和功率。
4. 硅片在超声波的作用下，会发生微小震动，从而去除硅片表面的污染物。
5. 取出硅片并用去离子水冲洗，确保硅表面没有残留的清洗液。
6. 可选的步骤：可以在超声波清洗后进行干燥步骤，以避免水的残留。
注意事项•在进行硅清洗之前，确保使用干净的操作环境和工作台，并佩戴适当的防护设备。
•根据硅片的要求和清洗步骤的需要，选择合适的清洗方法和清洗液。
半导体硅的清洗总结(标出重点了)
半导体硅的清洗总结(标出重点了)硅片的化学清洗总结硅片清洗的一般原则是首先去除表面的有机沾污；然后溶解氧化层(因为氧化层是“沾污陷阱”，也会引入外延缺陷)；最后再去除颗粒、金属沾污，同时使表面钝化。
清洗硅片的清洗溶液必须具备以下两种功能:(1)去除硅片表面的污染物。
溶液应具有高氧化能力，可将金属氧化后溶解于清洗液中，同时可将有机物氧化为CO2和H2O；(2)防止被除去的污染物再向硅片表面吸附。
这就要求硅片表面和颗粒之间的Z电势具有相同的极性，使二者存在相斥的作用。
在碱性溶液中，硅片表面和多数的微粒子是以负的Z电势存在，有利于去除颗粒；在酸性溶液中，硅片表面以负的Z电势存在，而多数的微粒子是以正的Z电势存在，不利于颗粒的去除。
1 传统的RCA清洗法1.1 主要清洗液1.1.1 SPM（三号液）（H2SO4∶H2O2∶H2O）在120～150℃清洗10min左右，SPM具有很高的氧化能力，可将金属氧化后溶于清洗液中，并能把有机物氧化生成CO2和H2O。
用SPM清洗硅片可去除硅片表面的重有机沾污和部分金属，但是当有机物沾污特别严重时会使有机物碳化而难以去除。
经SPM清洗后，硅片表面会残留有硫化物，这些硫化物很难用去粒子水冲洗掉。
由Ohnishi提出的SPFM(H2SO4/H2O2/HF)溶液，可使表面的硫化物转化为氟化物而有效地冲洗掉。
由于臭氧的氧化性比H2O2的氧化性强，可用臭氧来取代H2O2(H2SO4/O3/H2O称为SOM 溶液)，以降低H2SO4的用量和反应温度。
H2SO4(98%):H2O2(30%)=4:11.1.2 DHF（HF(H2O2)∶H2O）在20～25℃清洗30s 腐蚀表面氧化层，去除金属沾污，DHF清洗可去除表面氧化层，使其上附着的金属连同氧化层一起落入清洗液中，可以很容易地去除硅片表面的Al，Fe，Zn，Ni 等金属，但不能充分地去除Cu。
HF：H2O2=1：50。
1.1.3 APM(SC-1)（一号液）（NH4OH∶H2O2∶H2O）在65～80℃清洗约10min 主要去除粒子、部分有机物及部分金属。
半导体硅的清洗总结(标出重点了)
半导体硅的清洗总结（标出重点了）以下是为大家整理的半导体硅的清洗总结（标出重点了）的相关范文，本文关键词为半导体,清洗,总结,标出,点了,，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。
硅片的化学清洗总结硅片清洗的一般原则是首先去除表面的有机沾污；然后溶解氧化层(因为氧化层是“沾污陷阱”，也会引入外延缺陷)；最后再去除颗粒、金属沾污，同时使表面钝化。
清洗硅片的清洗溶液必须具备以下两种功能:(1)去除硅片表面的污染物。
溶液应具有高氧化能力，可将金属氧化后溶解于清洗液中，同时可将有机物氧化为co2和h2o；(2)防止被除去的污染物再向硅片表面吸附。
这就要求硅片表面和颗粒之间的Z电势具有相同的极性，使二者存在相斥的作用。
在碱性溶液中，硅片表面和多数的微粒子是以负的Z电势存在，有利于去除颗粒；在酸性溶液中，硅片表面以负的Z电势存在，而多数的微粒子是以正的Z电势存在，不利于颗粒的去除。
1传统的RcA清洗法1.1主要清洗液1.1.1spm（三号液）（h2so4∶h2o2∶h2o）在120～150∶清洗10min左右，spm具有很高的氧化能力，可将金属氧化后溶于清洗液中，并能把有机物氧化生成co2和h2o。
用spm 清洗硅片可去除硅片表面的重有机沾污和部分金属，但是当有机物沾污特别严重时会使有机物碳化而难以去除。
经spm清洗后，硅片表面会残留有硫化物，这些硫化物很难用去粒子水冲洗掉。
由ohnishi 提出的spFm(h2so4/h2o2/hF)溶液，可使表面的硫化物转化为氟化物而1/13有效地冲洗掉。
由于臭氧的氧化性比h2o2的氧化性强，可用臭氧来取代h2o2(h2so4/o3/h2o称为som溶液)，以降低h2so4的用量和反应温度。
h2so4(98%):h2o2(30%)=4:11.1.2DhF（hF(h2o2)∶h2o）在20～25∶清洗30s腐蚀表面氧化层，去除金属沾污，DhF清洗可去除表面氧化层，使其上附着的金属连同氧化层一起落入清洗液中，可以很容易地去除硅片表面的Al，Fe，Zn，ni等金属，但不能充分地去除cu。
关于硅片油污问题的分析与解决办法
关于硅片油污问题的分析与解决办法油污多发生在季节变换的时期，温度变化较大的环境中，所以油污的产生除了有些公司使用的切割液本身存在的问题外，大部分都是生产过程当中的控制问题了，而这些问题当中最主要的原因就是硅片在去胶过程中冲洗不到位，下面就此问题阐述一下个人的见解，希望能起到抛砖引玉的作用。
一、对于硅片产生油污问题的主要原因:1、如果ＰＥＧ质量有问题，在切割过程中会直接产生油污片，一般这种情况多是发生在回收液当中，对于这种问题的预防只能是在回收液到厂之后进行抽检其液的成份，确保在使用之前发现问题。
2、如果硅片下机后等待的时间过长或者是因为冲洗不到位而产生盲区都会产生油污片，主要是因为砂浆粘附在硅片表面时间过长渗透到硅片表层里而无法去除造成的。
二、硅片去胶工序操作的工艺历程：1、人工去胶阶段：硅片下机后放到铁皮槽内使用简易喷嘴用自来水冲洗，之后用循环水冲洗，最后放到不锈钢槽内倒入热水，人工去胶，水位有高有低，多晶加入三分之一左右，单晶没过倒角即可；根据加入水量的多少即水冷却的速度，加入水的水温一般在60℃—90℃之间，去胶时间10分钟左右。
2、半自动去胶阶段：硅片下机后人工放入半自动去胶机里使用简易喷嘴用自来水冲洗，之后再人工放入另外一个槽内进行纯乳酸浸泡去胶，乳酸温度控制在60℃左右，去胶时间15分钟左右。
3、全自动去胶阶段：人工只负责上、下料，中间冲洗、清洗、浸泡、去胶过程都由机器自动完成，为了保证工艺的严谨性和减少人工操作的失误，现阶段许多公司都使用全自动去胶机来完成去胶的整个过程。
三、全自动去胶机的整个工作流程及工序细节1、工作流程：进料——预冲洗——超声波清洗——超声波清洗——乳酸浸泡——出料2、工序细节：1）预冲洗：喷嘴的位置始终保持固定，现在调整时只是调整一下喷嘴俯仰的角度。
喷嘴的构造为喷嘴口处有一个一字形的槽，使喷出的水柱呈发散状，如果此时让每个喷嘴的槽口都处在同一条直线上的话，那么在冲洗的时候就会抵消掉很多冲洗时的力道，从而影响冲洗的效果。
