硅片清洗及原理硅片的清洗很重要，它影响电池的转换效率，如器件的性能中反向电流迅速加大及器件失效等。
因此硅片的清洗很重要，下面主要介绍清洗的作用和清洗的原理。
清洗的作用1•在太阳能材料制备过程中，在硅表面涂有一层具有良好性能的减反射薄膜，有害的杂质离子进入二氧化硅层，会降低绝缘性能，清洗后绝缘性能会更好。
2. 在等离子边缘腐蚀中，如果有油污、水气、灰尘和其它杂质存在，会影响器件的质量，清洗后质量大大提高。
3. 硅片中杂质离子会影响P-N结的性能，引起P-N结的击穿电压降低和表面漏电，影响P-N结的性能。
4. 在硅片外延工艺中，杂质的存在会影响硅片的电阻率不稳定。
清洗的原理要了解清洗的原理，首先必须了解杂质的类型，杂质分为三类：一类是分子型杂质包括加工中的一些有机物；二类是离子型杂质，包括腐蚀过程中的钠离子、氯离子、氟离子等；三是原子型杂质，如金、铁、铜和铬等一些重金属杂质。
目前最常用的清洗方法有:化学清洗法、超声清洗法和真空高温处理法。
1•目前的化学清洗步骤有两种：(1有机溶剂(甲苯、丙酮、酒精等—去离子水—无机酸(盐酸、硫酸、硝酸、王水一氢氟酸一去离子水(2碱性过氧化氢溶液—去离子水—酸性过氧化氢溶液—去离子水F面讨论各种步骤中试剂的作用a. 有机溶剂在清洗中的作用用于硅片清洗常用的有机溶剂有甲苯、丙酮、酒精等。
在清洗过程中，甲苯、丙酮、酒精等有机溶剂的作用是除去硅片表面的油脂、松香、蜡等有机物杂质。
所利用的原理是相似相溶”b. 无机酸在清洗中的作用硅片中的杂质如镁、铝、铜、银、金、氧化铝、氧化镁、二氧化硅等杂质，只能用无机酸除去。
有关的反应如下：2AI+6HCI=2AICI3+3H2 TAI2O3+6HCI=2AICI3+3H2OCu+2H2SO4= CuSO4 +SC2 T +2H2O2Ag+2H2SO4=2Ag2SO4+SO2+2H2OCu+4HNO3= Cu(NO32 +2NO2 +2H2OAg+4HNO3= AgNO3+2NO2+2H2OAu+4HCI+HNO3=H[AuCI4]+NO T +2H2OSiO2+4HF=SiF4 T +2H2O如果HF 过量则反应为:SiO2+6HF=H2[SiF6]+2H2OH2O2的作用:在酸性环境中作还原剂，在碱性环境中作氧化剂。
清洗硅片流程
清洗硅片流程
清洗硅片是半导体制造中非常重要的一个步骤，主要用于去除硅片表
面的杂质和污染物，保证硅片的表面洁净度达到要求。
下面我将详细介绍
清洗硅片的流程。
首先，在开始清洗硅片之前，需要准备好一些必要的实验设备和材料，例如离子交换水、去离子水、溶液盛器、超声波清洗器、干燥箱等。
清洗硅片的流程主要包括以下几个步骤：
1.去除有机污染物：将硅片浸泡在有机溶剂，如醇类、醚类溶剂中，
通过超声波清洗去除硅片表面的有机污染物。
2.酸洗：将硅片放入酸性溶液中，一般常用的有盐酸、氢氟酸、硝酸等，通过酸洗去除硅片表面的无机杂质和金属离子。
此步骤可以分为冷酸
洗和热酸洗两个过程，冷酸洗温度一般为20-25℃，热酸洗温度可达60-70℃。
3.碱洗：将硅片放入碱性溶液中，常用的有氨水、氢氧化钠等碱性溶液，通过碱洗去除硅片表面的残余酸性和有机物质。
4.水洗：将硅片放入离子交换水中，通过超声波清洗去除硅片表面残
留的酸、碱等溶液。
5.去离子水清洗：将硅片放入去离子水中，通过超声波清洗去除离子
杂质和微量污染物。
6.高纯化学品清洗：将硅片放入高纯的有机溶剂和酸性溶液中，通过
超声波清洗去除硅片表面的微量杂质。
7.烘干：将洗净的硅片放入干燥箱中，通过加热将硅片表面的水分蒸发掉。
以上是清洗硅片的主要流程，每个步骤的细节和参数可以根据具体的要求进行调整。
需要注意的是，在整个清洗过程中，要保持操作环境的洁净度，避免再次污染硅片。
清洗硅片是半导体制造过程中非常关键的一环，只有通过精细而规范的清洗流程，才能得到表面洁净度达到要求的硅片，从而保证半导体产品的质量。
硅片清洗工艺原理及现状
硅片清洗工艺原理及现状硅片清洗工艺是半导体工业中非常重要的一项工艺，它主要用于去除硅片表面的杂质和污染物，保证硅片表面的纯净度和光洁度，从而提高半导体器件的制造质量和性能。
本文将从硅片清洗工艺的原理和现状两个方面进行探讨。
一、硅片清洗工艺的原理硅片清洗工艺的原理可以分为物理清洗和化学清洗两个方面。
物理清洗主要是通过机械力和流体力的作用，去除硅片表面的颗粒、尘埃等杂质。
常见的物理清洗方法有超声波清洗、喷洗清洗和旋转清洗等。
其中，超声波清洗是一种利用超声波的高能量和高频率振动来产生液体中的微小气泡，从而形成强大的冲击力和剥离力，将硅片表面的污染物剥离下来的方法。
喷洗清洗则是通过高速喷射的液体流动来冲击和清洗硅片表面的污染物。
旋转清洗则是将硅片浸泡在清洗液中，通过旋转硅片来增加清洗液与硅片表面的接触面积，从而加强清洗效果。
化学清洗主要是利用化学反应来去除硅片表面的有机和无机污染物。
常见的化学清洗方法有酸洗、碱洗和氧化洗等。
酸洗是通过将硅片浸泡在酸性溶液中，利用酸对污染物进行化学反应，从而去除硅片表面的有机和无机污染物。
碱洗则是利用碱性溶液对硅片表面的污染物进行中和和溶解，从而实现清洗的目的。
氧化洗则是将硅片置于氧化剂溶液中，利用氧化剂对硅片表面的污染物进行氧化和溶解。
二、硅片清洗工艺的现状硅片清洗工艺已经非常成熟，并且在半导体工业中得到广泛应用。
随着半导体器件的不断发展和制造工艺的不断进步，硅片清洗工艺也在不断改进和创新。
在物理清洗方面，超声波清洗是目前最常用的物理清洗方法之一。
它具有清洗效果好、能耗低的优点，可以在不损伤硅片表面的情况下去除硅片表面的污染物。
此外，喷洗清洗和旋转清洗也得到了广泛的应用。
在化学清洗方面，酸洗和碱洗仍然是主要的化学清洗方法。
但是，由于酸洗和碱洗会产生大量的废液和废气，对环境造成污染，因此研究人员正在寻找更环保的清洗方法。
例如，一些研究者正在开发利用超临界流体进行清洗的方法，超临界流体具有较高的溶解能力和较低的粘度，可以更彻底地去除硅片表面的污染物，并且不会对环境造成污染。

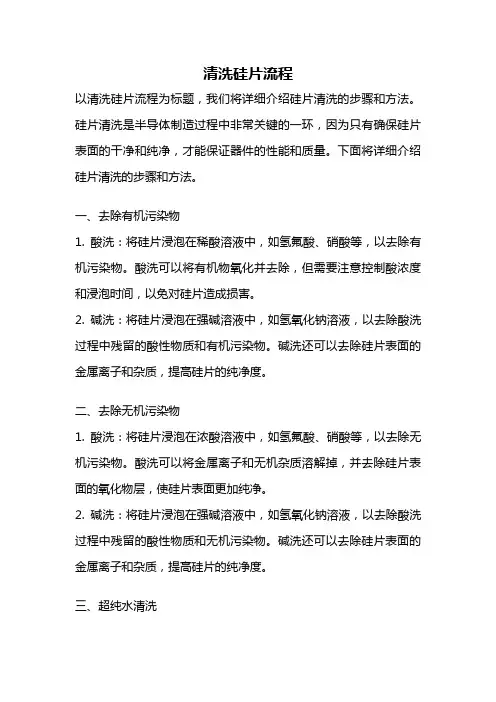

清洗硅片流程
清洗硅片流程以清洗硅片流程为标题，我们将详细介绍硅片清洗的步骤和方法。
硅片清洗是半导体制造过程中非常关键的一环，因为只有确保硅片表面的干净和纯净，才能保证器件的性能和质量。
下面将详细介绍硅片清洗的步骤和方法。
一、去除有机污染物1. 酸洗：将硅片浸泡在稀酸溶液中，如氢氟酸、硝酸等，以去除有机污染物。
酸洗可以将有机物氧化并去除，但需要注意控制酸浓度和浸泡时间，以免对硅片造成损害。
2. 碱洗：将硅片浸泡在强碱溶液中，如氢氧化钠溶液，以去除酸洗过程中残留的酸性物质和有机污染物。
碱洗还可以去除硅片表面的金属离子和杂质，提高硅片的纯净度。
二、去除无机污染物1. 酸洗：将硅片浸泡在浓酸溶液中，如氢氟酸、硝酸等，以去除无机污染物。
酸洗可以将金属离子和无机杂质溶解掉，并去除硅片表面的氧化物层，使硅片表面更加纯净。
2. 碱洗：将硅片浸泡在强碱溶液中，如氢氧化钠溶液，以去除酸洗过程中残留的酸性物质和无机污染物。
碱洗还可以去除硅片表面的金属离子和杂质，提高硅片的纯净度。
三、超纯水清洗1. 浸泡：将硅片浸泡在超纯水中，可以去除酸洗和碱洗过程中的残留物和离子。
超纯水要经过多级过滤和去离子处理，确保其纯净度达到要求。
2. 喷淋：使用超纯水进行喷淋，可以有效清洗硅片表面的微小颗粒和污染物。
喷淋时要注意水流的速度和角度，以避免对硅片表面造成损伤。
四、干燥1. 自然干燥：将硅片放置在洁净的环境中，通过自然蒸发的方式使其干燥。
这种方法适用于对时间要求不严格的情况。
2. 热干燥：将硅片放入烘箱或使用氮气吹干，以加快干燥速度。
热干燥可以去除硅片表面的水分，避免水分残留导致的氧化和污染。
五、质量检查在清洗完成后，需要对硅片进行质量检查，以确保清洗效果符合要求。
常用的质量检查方法包括显微镜观察、表面轮廓仪测量等。
六、封装保护清洗完成后的硅片需要进行封装保护，以防止再次受到污染和损伤。
常用的封装方法包括真空封装、氮气封装等。
以上就是硅片清洗的流程和方法介绍。
第五章硅片加工--硅片清洗
浓硫酸的安全使用：较强的吸水性，放热性。 不可：将水倒入浓硫酸。 正确：浓硫酸缓缓倒入水中，并不断搅拌。
(4) HF酸——危险
用途：强腐蚀性，主要用来腐蚀SiO2，而不腐 蚀Si
SiO2+4HF=SiF4+2H2O
SiF4+2HF=H2[SiF6] 使用：表面存在SiO2将其腐蚀完，即结束，
3）金属杂质
这是一种最重要的污染物。比如Cu、Fe、Al、 Mn等原子或者离子。
危害：导致硅表面电阻率降低，并且随温度 不稳定，器件易被击穿。
分为两类：
1）物理吸附在硅表面，一般较大金属颗粒。
2）化学吸附，形成金属硅化物，即成化学键。
清洗方法：依靠化学清洗，腐蚀表层的硅， 附带将其清除，或者依靠形成络合物而去除。
2）1961年到1971年，研究清楚了污染的形成 机理和清洗的原理。而且Kern发明了RCA清 洗方法，主要由SC-1和SC-2两种清洗液。这 是硅片清洗技术发展的重要里程碑。
3）1972年到1989年，全世界广泛研究RCA清 洗的原理，并对其进行不断改进。
4）1989年至今，广泛研究RCA清洗机理与动 力学过程，并在此基础上，发展新型清洗方 法。
这些清洗，一般称为：切割片清洗，研磨 片清洗，抛光片清洗，其中抛光片清洗对 洁净度要求最高。
扫描电镜（SEM）测量的材料表面图像
2）材料表面的特点
表面的特点：
最表层存在悬挂键，即不饱和键。 表面粗糙不平整。 微观表面积可能很大，而不同于宏观的表面。 存在较强局域电场。
表面的这些特点决定，表面易吸附杂质颗粒， 而被沾污。
(2)浓硝酸——HNO3 特点：强氧化性。 用途：溶解金属颗粒。
Cu+4HNO3(浓)=Cu(NO3)2+2NO2↑+2H2O 3Cu+8HNO3(稀)=3Cu(NO3)2+2NO↑+4H2O 4Mg+10HNO3(稀)=4Mg(NO3)2+NH4NO3↑+
硅片表面污染及清洗机理
在半导体材料的制备过程中，每一道工序都涉及到清洗，而且清洗的好坏直接影响下一道工序，甚至影响器件的成品率和可靠性。
由于ULSI集成度的迅速提高和器件尺寸的减小，对于晶片表面沾污的要求更加严格，ULSI工艺要求在提供的衬底片上吸附物不多于500个/m20.12um，金属污染小于 1010atom/cm2。
晶片生产中每一道工序存在的潜在污染，都可导致缺陷的产生和器件的失效。
因此，硅片的清洗引起了专业人士的重视。
以前很多厂家都用手洗的方法，这种方法人为的因素较多，一方面容易产生碎片，经济效益下降，另一方面手洗的硅片表面洁净度差，污染严重，使下道工序化抛腐蚀过程中的合格率较低。
所以，硅片的清洗技术引起了人们的重视，找到一种简单有效的清洗方法是当务之急。
本文介绍了一种超声波清洗技术，其清洗硅片的效果显著，是一种值得推广的硅片清洗技术。
硅片表面污染的原因：晶片表面层原子因垂直切片方向的化学键被破坏而成为悬空键，形成表面附近的自由力场，尤其磨片是在铸铁磨盘上进行，所以铁离子的污染就更加严重。
同时，由于磨料中的金刚砂粒径较大，造成磨片后的硅片破损层较大，悬挂键数目增多，极易吸附各种杂质，如颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等，造成磨片后的硅片易发生变花、发蓝、发黑等现象，使磨片不合格。
硅片清洗的目的就是要除去各类污染物，清洗的洁净程度直接决定着ULSI向更高集成度、可靠性、成品率发展，这涉及到高净化的环境、水、化学试剂和相应的设备及配套工艺，难度越来越大，可见半导体行业中清洗工艺的重要性。
实验及结果分析 1.实验设备和试剂实验设备：TE-6000硅片清洗机实验使用的试剂：有机碱、Q325-B清洗剂、活性剂、去离子水、助磨剂 2.实验过程（1）超声波清洗的基本原理利用28KHz以上的电能，经超声波换能器转换成高频机械振荡而传入到清洗液中。
超声波在清洗液中疏密相间地向前辐射，使液体流动，并不停地产生数以万计的微小气泡。
光伏硅片吸杂工序原理
光伏硅片吸杂工序原理光伏硅片吸杂工序是光伏电池制造过程中的重要环节之一，其目的是去除硅片表面的杂质，提高硅片的纯度和表面质量，从而提升光伏电池的转换效率。
本文将从表面清洗、吸杂材料准备、吸杂工艺处理、吸杂物质回收、清洗水处理、吸杂环境控制、吸杂效果检测和安全防护措施等方面，详细介绍光伏硅片吸杂工序的原理。
表面清洗表面清洗是吸杂工序的第一步，其目的是去除硅片表面的污垢、氧化层、金属杂质等有害物质，以提高硅片的表面质量和吸杂效果。
表面清洗的方法包括机械清洗和化学清洗。
机械清洗主要是通过研磨、刷洗等方法去除表面污垢和氧化层，而化学清洗则是利用酸碱溶液或其他化学试剂溶解杂质，达到清洁效果。
评价清洗效果的好坏通常会采用表面粗糙度、氧化层厚度和金属杂质含量等指标。
吸杂材料准备吸杂材料是针对硅片表面杂质的一种具有吸附作用的材料，常用的有活性炭、硅胶、分子筛等。
选择合适的吸杂材料需要考虑其吸附性能、杂质特定、成本等因素。
在准备吸杂材料时，需要根据具体的吸杂需求选择合适的材料，并通过研磨、筛分、活化等手段进行预处理，以增强其吸附能力。
吸杂工艺处理吸杂工艺处理是整个吸杂工序的核心环节，其目的是通过一定的工艺手段将吸杂材料与硅片表面的杂质相互作用，使杂质被吸附在吸杂材料上，从而达到净化硅片表面的目的。
吸杂工艺处理的方法包括热处理、化学处理和机械处理等。
热处理是将硅片和吸杂材料一起置于高温炉中加热，通过高温作用促进杂质和吸杂材料之间的相互作用，提高吸附效果。
化学处理则是利用化学反应将杂质转化为易于吸附的物质，如将杂质离子转化为络合物或螯合物等，然后再与吸杂材料相互作用。
机械处理则是利用物理机械力作用将杂质从硅片表面去除，如用刷子或研磨机进行研磨或刷洗。
吸杂物质回收吸杂物质回收是将吸附了杂质的吸杂材料从硅片上分离，并将杂质回收再利用的过程。
回收的杂质主要包括金属杂质、非金属杂质和有害物质等。
回收的方法一般有溶解法、焚烧法和化学法等。
硅片加工-硅片清洗
