变电所的主要电气设备-V1

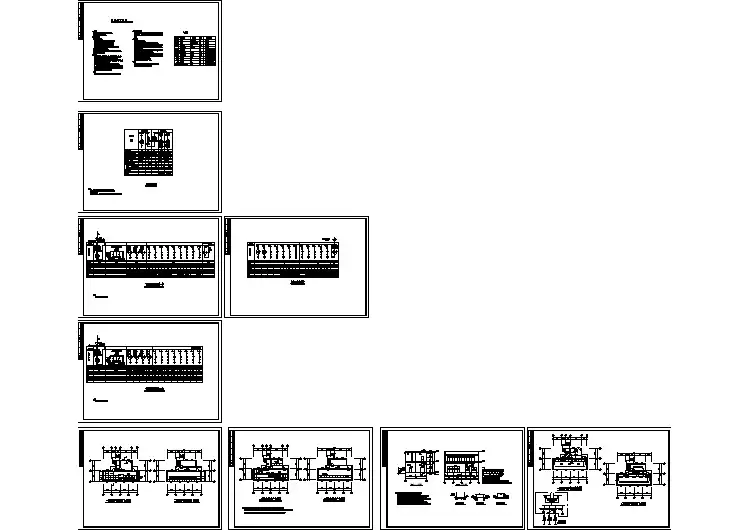

电站变电所电气及设备图(含设计说明)
变电站设备讲解
金具——连接导线或将导线固定在绝缘子上，以及将绝 缘固定在杆塔上，也可作连接绝缘子或保护绝缘子和导 线等用。
2、电缆
导电线芯——传输电能； 绝缘层——使导线芯与导电线芯、导电线芯与保护层互相隔绝； 保护层——保护绝缘层，并有防止绝缘油外溢和防止外界水分 潮气入侵的作用。
变电站设备讲解
第一部分 基础知识
1、一次设备
直接参与电能的发、输、配、用的设备
（1）生产和转换电能的设备：发电机、变压器、电动机 （2）开关电器：断路器、隔离开关、熔断器 （3）限流电器： 分裂电抗器、普通电抗器 （4）载流导体： 母线、架空线、电缆 （5）补偿设备：调相机、电容器、消弧线圈、并联电抗器 （6）互感器： 电流互感器、电压互感器 （7）防御过电压设备： 避雷针、避雷线、避雷器 （8）绝缘子 （9）接地装置
（2）二次接线
二次设备按预期的生产流程所连接形成的电路。
（3）配电装置
按主接线图，由母线、开关设备、保护电器、测量电器 及必要的辅助设备等组建而成的，接受和分配电能的电工 建筑物。
4、额定电压、额定电流及工作频率
（1）额定电压
使设备工作于技术和经济性能最佳的电压
（2） 额定电流
在一定的周围媒质（环境）计算温度下，设备所允许长期 通过的最大电流值，此时其绝缘部分和载流部分的长期最大 发热温度不超过其长期允许发热温度。
2、二次设备
对一次设备进行测量、监视、保护、控制的设备。
（1）测量表计 （2）绝缘监察装置 （3）控制和信号装置 （4）继电保护装置 （5）自动装置 （6）直流电源设备 （7）塞流线圈（高频阻波器）
3、电气接线和配电装置的概念
（1）电气主接线（一次接线）
发电厂变电站主要电气设备
变压器主要参数
变压器额定容量、额定电压、额定电流、空载损耗、 变压器额定容量、额定电压、额定电流、空载损耗、短路损耗和阻抗 电压各代表 什么意义 ? 变压器在厂家铭牌规定的额定电压、 额定容量 : 变压器在厂家铭牌规定的额定电压、额定电流时连续 运行所能输送的容量 ,额定容量是指变压器的视在功率 , 以 VA 、 额定容量是指变压器的视在功率 KVA 、 MVA 表示。 表示。 额定电压 : 变压器长时间运行所能承受的工作电压 , 以 V 、 KV 表示。 表示。 额定电流 : 变压器在额定容量下 , 允许长期通过的工作电流 , 以 A 、 kA 表示。 表示。 变压器在二次侧开路、 空载损耗 : 变压器在二次侧开路、一次侧施加额定电压时 , 变压器铁 表示。 芯所产生的有功损耗 , 以 W 、 KW 表示。 短路损耗 : 将变压器的二次绕组短路 , 流经一次绕组的电流为额 表示。 定电流时 , 变压器绕组导体所消耗的有功功率 , 以 W 、 KW 表示。 阻抗电压 : 将变压器的二次绕组短路 , 使一次绕组电压慢慢加大 , 当二次绕组的短路电 流达到额定电流时 , 一次绕组所施加的电压 ( 短 路电压 ) 与额定电压的比值百分数 , 就是阻 抗电压 o
电容式电压互感器的构成原理是什么 ?
电容式电压互感器又称电容分压器 , 是采用 电压分压原理构成 , 其简单原理接线图 所示。 如图 所示。其主要组成元件包括 : 电容式分 压器、 压器、电磁式电压互感器以及提高可靠性和 准确性的附属设备 。
CVT组件、作用
(1) 电容式分压器由电容元件 C1 、 C2 组 成 , 如图 所示。 所示。 并隔离高电压。 它是将高电压变成低电 压 , 并隔离高电压。为安全起见 , 二 次侧接地。 次侧接地。(2) 串联补偿电感 L 。补偿电容二次电压的 内阻 抗。减小 C2 土的电压随负载电流大小的变 化而变化 , 以保 证正常状态下电压变换的准确 度。其电感量的大小取决于分 压器的内阻。 压器的内阻。 (3) 电磁式电压互感器 TV 减小电容式分压器的输出电流 , 补 偿因负荷变化引起的误差 , 使二次电压标准化 , 以供继电保 护使用。 护使用。 (4) 间隙 P 。为防止二次短路而使电感、电容产生谐振过电 为防止二次短路而使电感、 损坏电容和电感元件。 压 , 引起绝缘击穿 , 损坏电容和电感元件。 (5) 并联电容 C 。提高测量的准确性 , 减小二次负荷变化引 起的二次测量电压的误差。 起的二次测量电压的误差。 (6)Lf 、 Cf 、 Rf 各元件用于抑制在短路切除后电压回升时 , 由电磁式互感器 W 铁芯因饱和而与电容器产生的铁磁谐振。 铁芯因饱和而与电容器产生的铁磁谐振。 (7) 阻压器 r 。防止因二次短路或突然断开时冲击瞬间产生 的大电流、 和工作人员安全。 的大电流、过电压危及设备 和工作人员安全。
电气设备4类
电气设备4类第一类：输变电设备输变电设备是电力系统中起着重要作用的设备，主要包括变压器、断路器、隔离开关等。
变压器是电力系统中用来改变电压水平的重要设备，主要用于变压、升压、降压等工作。
断路器是电力系统中用来切断和接通电路的设备，主要用于保护电力设备和人身安全。
隔离开关是电力系统中用来隔离和接通电路的设备，主要用于维护和检修电力设备。
第二类：发电设备发电设备是电力系统中用来将其他形式的能量转化为电能的设备，主要包括发电机、发电机组等。
发电机是将机械能转化为电能的设备，主要通过磁场与线圈的相互作用来实现能量的转换。
发电机组是由发电机、发动机和控制系统等组成的设备，主要用于发电。
第三类：配电设备配电设备是电力系统中用来将输变电设备产生的电能分配给用户的设备，主要包括开关柜、电缆、配电箱等。
开关柜是用来控制和保护配电系统的设备，主要用于电能的分配和控制。
电缆是将电能传输到用户端的设备，主要用于电能的输送。
配电箱是将电能从电缆引入用户用电设备的设备，主要用于电能的分配和保护。
第四类：用电设备用电设备是电力系统中用来将电能转化为其他形式能量的设备，主要包括电动机、电磁铁、电热水器等。
电动机是将电能转化为机械能的设备，主要用于驱动各种机械设备。
电磁铁是利用电磁力产生吸引力或排斥力的设备，主要用于控制和操作各种机械设备。
电热水器是利用电能将水加热的设备，主要用于供暖和热水供应。
总结：电气设备分为输变电设备、发电设备、配电设备和用电设备四类。
这些设备在电力系统中起着重要作用，使得电能能够从发电厂传输到用户端，并转化为其他形式的能量。
了解这些设备的基本原理和功能，对于维护和管理电力系统具有重要的意义。
只有保证这些设备的正常运行，才能确保电力系统的安全稳定运行，为人们的生活和生产提供可靠的电力供应。
因此，对于电气设备的研究和发展具有重要的意义。
变电站的主要一次设备
,a click to unlimited possibilities
目录
变电站的定义和作用
添加标题
变电站的定义：变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
变电站的作用：变电站的主要作用是变换电压、接受和分配电能、控制电力的流向和调整电压，以确保电力系统的稳定运行和满足用户的需求。同时，变电站也是电力系统中重要的监控和保护设施，可以监测和控制电力系统的运行状态，及时发现和处理故障，保障电力系统的安全和稳定。
母线：用于汇集和分配电能，确保设备之间的连接和运行稳定。
电流互感器和电压互感器：用于将高电压或大电流转换为低电压或小电流，以便于测量和保护设备的正常运行。
变压器是一种利用电磁感应原理改变交流电压的设备变压器的主要功能是将一种电压的交流电能转换成另一种电压的交流电能变压器由铁芯（或磁芯）和线圈组成 变压器的种类变压器的种类电力变压器：用于电力系统中的升压和降压仪用变压器：用于测量仪器和保护装置中特种变压器：用于特定场合，如整流、矿用、试验等 变压器的结构变压器的结构铁芯：由硅钢片叠成，构成磁路线圈：绕在铁芯上，形成初级和次级线圈绝缘材料：保证线圈之间的绝缘 变压器的原理变压器的原理当一次线圈接上交流电源时，产生交变磁场交变磁场在二次线圈中产生感应电动势感应电动势的大小与线圈匝数成正比，从而实现了电压的变换
添加标题
变电站的主要设备
01
03
05
02
04
06
避雷器：用于保护设备免受雷电和操作过电压的损害。
断路器：用于切断或接通电流，确保设备在故障或维护时能够安全停运。
变压器：用于将高电压转换为低电压或将低电压转换为高电压，以满足不同电压等级的需求。
供配电系统的常用电气设备
§4.1 概 述
3．按在一次电路中的功能分 （1）变换设备 用来按电力系统工作的要求变换电压或电流的电气设 备，如变压器、互感器等。 （2）控制设备 用于按电力系统的工作要求控制一次电路通、断的电 气设备，如高低压断路器、开关等。 （3）保护设备 用来对电力系统进行过电流和过电压等的保护用电气 设备，如熔断器、避雷器等。 （4）补偿设备 用来补偿电力系统中无功功率以提高功率因数的设备， 如并联电容器等。 （5）成套设备(装置) 按一次电路接线方案的要求，将有关的一次设 备及其相关的二次设备组合为一体的电气装置，如高低压开关柜、低 压配电屏、动力和照明配电箱等。
4.2.2 电弧的产生
1．产生电弧的根本原因 触头间很大电场强度和很高的温度导致触头本身的电子及触头周围介质中 的电子被游离而形成电弧电流。 2．产生电弧的游离方式 （1）高电场发射 强电场把触头表面的电子拉出，形成自由电子并发射到 触头间隙中。 （2）热电发射 触头表面的电子吸收足够的热能而发射到触头间隙中形成 自由电子向间隙四周发射出去。 （3）碰撞游离 高速移动的自由电子碰撞中性质点，使中性质点游离成带 正电的正离子和自由电子。不断的碰撞使触头间隙中正离子和自由电子数 越来越多，形成“雪崩”现象，当离子浓度足够大时，介质被击穿而产生 电弧。 （4）高温游离 电弧形成后的高温，加强了正离子和自由电子的游离。触 头越分开，电弧越大，高温游离也越显著。 注：高电场发射和热电发射的游离方式在触头分开之初占主导作用 碰撞游离和高温游离使电弧持续和发展 它们是互相影响，互相作用的。
（3）瓦斯继电器 容量在800KV·A及以上的油浸式变压器、户内式的变压器容量在400KV·A 及以上安装；其作用是在变压器油箱内部发生故障时进行瓦斯保护。
§ 4.3.3 电力变压器的结构
变配电所一次设备简介
二、变压器
（1）铁芯： 铁芯材料要求导磁性能好，才能使铁损小，故变压器的铁芯采
用硅钢片叠制而成。因冷轧硅钢片在沿着辗轧的方向磁化时有较 高的导磁系数和较小的单位损耗，其性能优于热轧的，所以国产 变压器均采用冷轧硅钢片。国产硅钢片的厚度有0.35mm、0.30mm、 0.27mm等几种。片厚则涡流损耗大，硅钢片的表面必须涂覆一层 绝缘漆以使片与片之间绝缘，减少涡流损耗。 必须将铁芯及其金属部件可靠接地，但铁芯只能采用一点接地， 切不可将所有硅钢片都接地或采用多点接地，否则会造成较大的 涡流而使铁芯发热，损坏硅钢片之间的绝缘，造成变压器本身过 热、损耗增加。
二、变压器
（2）绕组：
绕组是变压器的电路部分，一般用绝缘纸包的铝线 或铜线绕制而成。我国生产的电力变压器，基本上只 有一种芯式结构形式，所以绕组也都采用同心绕组。 为了降低绝缘造价、缩小绕组及变压器整体的造价、 便于绕组和铁芯之间的绝缘，一般低压绕组放在里面， 靠近铁芯柱。
为了节约用铜，变压器容量在9000KVA及以下时， 通常采用铝导线，容量更换更大时采用铝合金导线 （现也有使用铜线），特种变压器及容量很小的变压 器，也可采用铜导线。
(A)
(B)
(C)
T
C F Vx 变压器
35kv真空断路器
三、高压断路器的构造和工作原理
高压断路器主要由以下部分组成：
触头 是电路通断的重要部分，一般分为动触头和 静触头两部分：在开关进行分闸或合闸操作时，静 触头不运动，动触头运动；
灭弧室 熄灭电弧的地方；
绝缘介质 分为灭弧用绝缘介质和支持用绝缘介 质，前者在熄灭电弧中起作用，一般有矿物油（又 称绝缘油）、SF6气体、真空等；后者用于支持运动 机构、触头、灭弧室等，一般有电工瓷、环氧树脂 等；
变电站一次设备介绍
7 Part
基本概念：一种能释放过电压能量、限制过电压幅值的设备。当过电压出现时，避雷器两端子间的电压不超过 规定值，使电气设备免受过电压损坏；过电压作用后，又能使系统迅速恢复正常状态。
变电站一次设备（主要）
1
电气一次接线图简介
2
变压器（主变）
CONTENTS
目录
3
断路器
4
隔离开关和接地开关
5
互感器（PT、CT）
6
站用变（接地变）
7
避雷器
8
电容器组、电抗器（消弧 线圈）
9
配电装置室（高压室）
10 继电保护室
11 通信室及其它
12 GIS/HIGS设备
1 Part
电气接线图：使用电气系统标准图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图。 可分为：一次接线图和二次接线图。
2、电压互感器（PT）：将高电压变成低电压的互感器。在正常使用情况下，其比差和角差都应在允许范围内。
分类： （1）、按绕组数目分：①、双绕组；②、三绕组。 （2）、按绝缘介质分：①、干式；②、浇筑式；③、油浸式；④、气体式。 （3）、按工作原理分：①、电磁式；②、电容式；③、电子式。
特点： （1）、电压互感器一次绕组并联在电力线路中，匝数较多，而二次绕组与测量仪表或继电器电压线圈并联，
作人员的安全。 （3）、有足够的动热稳定、机械强度、绝缘强度。 （4）、跳、合闸时的同期要好，要有最佳的跳合闸速度，以尽可能降低操作过电压。 （5）、应结构简单动作可靠。 （6）、带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。外式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所的主要电气设备-V1
在电力系统中，变电所是电能输送的重要枢纽，它将高压输电线路上
的电能转换为适于分配、利用的低压电能。
变电所内的电气设备是实
现这个转换过程的关键设备。
本文将介绍变电所内的主要电气设备。
1. 变压器
变压器是变电所内最重要的设备之一。
它能将高压电能转换为低压电能，并将电能输送到用户终端。
变压器可以按照其功能分为三种类型：升压变压器、降压变压器和隔离变压器。
升压变压器用于将输电线路
上的电能提高到适合输送的高压等级，降压变压器则将输送过来的高
压电能降压为适合用户使用的低压电能。
隔离变压器则主要用于隔离
回路，避免有漏电等安全隐患。
2. 断路器
断路器是变电所的另一个重要设备。
它主要用于在电力系统中实现开
关控制和短路保护。
断路器能迅速切断电路，在故障的情况下避免电
流突然增加，对电网造成损害。
同时，断路器还能快速恢复电源，保
护供电的连续性。
3. 隔离开关
隔离开关是变电所中常用的设备。
它主要用于电力设备的隔离、维护
和检修。
实际上，隔离开关是对于断路器的一种简单的替代方法。
它
能够方便地在不影响电力系统运行的情况下，对电力设备进行维护和
检修。
4. 发电机保护装置
发电机保护装置主要用于对发电机的保护。
它可以监测发电机的电压、电流、频率等参数，当这些参数超出正常范围时，即时地切断电源，
保护发电机的安全运行。
5. 电力仪表
电力仪表主要用于监测电力系统中的各项参数，包括电压、电流、功率等参数。
通过这些仪表，运维人员能够对电力设备进行精细化的维护和监控，保障电网的平稳、安全运行。
6. 避雷器
避雷器是变电所中用于保护设备不受雷击伤害的装置。
它能够将由于雷电等电磁干扰而产生的大电压、大电流引入地下，保护设备的安全运行。
7. 电缆接头、引线和支架
电缆接头、引线和支架主要用于将电力系统中的电缆、引线安全地连接在一起，并支撑起这些电缆和引线。
这些设备的选择和设计要考虑到电流的容量和绝缘材料等因素，以确保系统的安全运行。
综上所述，变电所内的电气设备涵盖了变压器、断路器、隔离开关、发电机保护装置、电力仪表、避雷器、电缆接头、引线和支架等多个方面。
这些设备的特点和功能多样，但它们的共同作用是确保电力系统的稳定和安全运行。
