齿轮泵灌装机工作原理
齿轮泵组成及工作原理
齿轮泵组成及工作原理
齿轮泵由齿轮、泵体、泵盖和轴等部分组成。
齿轮泵的工作原理是通过齿轮的旋转来实现液体的吸入和排出。
主要分为进气工作单元和排气工作单元两个部分。
进气工作单元：当齿轮转动时，两个齿轮的齿隙会逐渐从吸入端的最大齿隙逐渐缩小，将液体吸入到齿间隙中。
排气工作单元：随着齿轮的继续转动，齿隙逐渐增大，液体被推到泵体中并排出。
这一过程是通过齿轮的啮合和缺口的变化来实现的，同时通道中也有一个逆止阀来防止液体逆流。
齿轮泵具有体积小、结构简单、重量轻、转速高等特点，广泛应用于工业、农业、建筑等领域中的输送液体的工作。
齿轮泵工作原理分析
齿轮泵工作原理分析
齿轮泵是一种常用的液压传动装置，其工作原理是依靠旋转齿轮间的啮合来实现液体的吸入、隔离和压缩等功能。
其结构简单、工作平稳、寿命长，广泛应用于各种液压系统中，特别是用于高压或高粘度介质的输送。
齿轮泵的主要部件包括齿轮、泵体、撑铁和密封件等。
其中，齿轮是齿轮泵的核心部件，它通常由两个或多个轮齿啮合而成。
一个齿轮是主动齿轮，另一个齿轮是从动齿轮，它们都被安装在泵体内的定位架上，通过轴承支撑，并由驱动装置（通常是电机）传动主动齿轮进行旋转。
当主动齿轮开始旋转时，从动齿轮也开始跟随旋转，两个齿轮之间的齿槽逐渐变小，从而产生负压，使液体被吸入齿轮泵中。
随着齿轮旋转的进行，齿轮之间的空间逐渐变小，所以被吸入的液体就被压缩和封闭在齿槽之间，从而形成压力，向泵口排出。
泵体中的密封件起着包裹液体的作用，通过减小泄漏口来维持液压系统的压力。
撑铁可以保证齿轮泵在高速运转时稳定运行。
齿轮泵的型号可以根据齿轮形状、流体性质和使用要求等方面来分类。
例如，在齿轮的类型方面，可以分为外啮合齿轮泵和内啮合齿轮泵。
在流体性质方面，可以分为一般用途齿轮泵和黏性流体齿轮泵。
在使用要求方面，可以分为低噪音齿轮泵、高流量齿轮泵、高压齿轮泵等。
总之，齿轮泵是一种简单、可靠、高效的液压传动装置，具有压力高、流量大、耐磨损、寿命长等优点。
由于其结构简单、易于制造和维修，得到了广泛的应用，目前已成为液压系统中不可或缺的一部分。
齿轮泵的工作原理及结构组成
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天，上海沈泉管道离心泵厂家要为大家讲解的是有关齿轮泵的工作原理及结构组成这一知识内容，大家请跟着小编一起来看看吧。
齿轮泵的工作原理：
齿轮油泵是利用两个齿轮相互旋转以进行工作的，并且对介质的要求不高。
通常它的压力低于6MPa，且流量也很大。
齿轮油泵在泵体内装有一对旋转齿轮，一个为主动，一个为被动。
依靠两个齿轮的相互啮合，泵中的整个工作腔被分为两个独立的部分：一部分是吸入室，另外一部分是排出室。
当齿轮油泵运行时，主动齿轮带动被动齿轮旋转。
当齿轮从齿轮啮合到脱开时，在吸入侧会形成部分真空，从而抽吸液体。
吸入的液体充满齿轮的每个齿轮，并被带到排放侧。
当齿轮进入啮合时，液体被挤出，形成高压液体，然后通过泵的排出口排出泵外。
齿轮泵的结构组成：
从上图中，我们可以知道组成齿轮泵的主要部件有：1、轴承外环 2、堵头 3、滚子4、后泵盖 5、键 6、齿轮 7、泵体 8、前泵盖 9、螺钉 10、压环 11、密封环 12、主动轴 13、键 14、泻油孔 15、从动轴 16、泻油槽 17、定位销
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
双向齿轮泵的工作原理
双向齿轮泵的工作原理双向齿轮泵是一种常见的液压泵，它通过齿轮的旋转来产生流动，从而将液体从低压区域输送到高压区域。
本文将从双向齿轮泵的工作原理、结构组成、优缺点以及应用领域等方面进行详细阐述。
双向齿轮泵的工作原理主要是利用一对相互啮合的齿轮进行液体的输送。
它由一个驱动齿轮和一个从动齿轮组成，两个齿轮之间的间隙形成了一个密封的工作腔室。
当驱动齿轮受到传动装置的驱动时，它开始旋转。
由于齿轮的啮合，液体被吸入到齿轮之间的工作腔室中，然后被压缩并排出。
双向齿轮泵的结构主要包括泵体、驱动齿轮、从动齿轮、轴、密封装置等。
泵体是整个泵的主体部分，它通常由铸铁或铝合金制成，具有良好的强度和耐腐蚀性。
驱动齿轮和从动齿轮通过轴连接在一起，驱动齿轮通常由高强度的合金钢制成，而从动齿轮则由铸铁或铝合金制成。
密封装置则用于防止液体泄漏，通常采用机械密封或填料密封的形式。
双向齿轮泵的工作过程可以分为吸入、压缩和排出三个阶段。
在吸入阶段，驱动齿轮旋转，从动齿轮与泵体之间的间隙扩大，形成负压，液体被吸入到工作腔室中。
在压缩阶段，驱动齿轮继续旋转，液体被压缩，压力逐渐升高。
在排出阶段，液体被排出泵体，流向高压区域。
双向齿轮泵具有一些优点和缺点。
其优点包括结构简单、体积小、重量轻、使用可靠等。
双向齿轮泵的缺点主要是由于齿轮的啮合间隙和液体的黏性，泵的效率较低，容易产生噪音和振动。
此外，由于泵的结构限制，双向齿轮泵不能处理高粘度的液体和固体颗粒。
双向齿轮泵在工程领域有广泛的应用。
它常被用于液压系统中，用于输送液体和产生高压。
双向齿轮泵的特点使其适用于需要输送高粘度液体、高压和高精度要求的场合，例如冶金、造纸、化工、船舶等领域。
此外，双向齿轮泵还常用于润滑系统中，用于输送润滑油和润滑脂。
双向齿轮泵是一种通过齿轮的旋转来产生流动的液压泵。
它的工作原理简单明了，结构紧凑，具有一定的优点和缺点。
在各个工程领域中都有广泛的应用。
通过不断的改进和创新，双向齿轮泵将在未来继续发挥重要的作用。

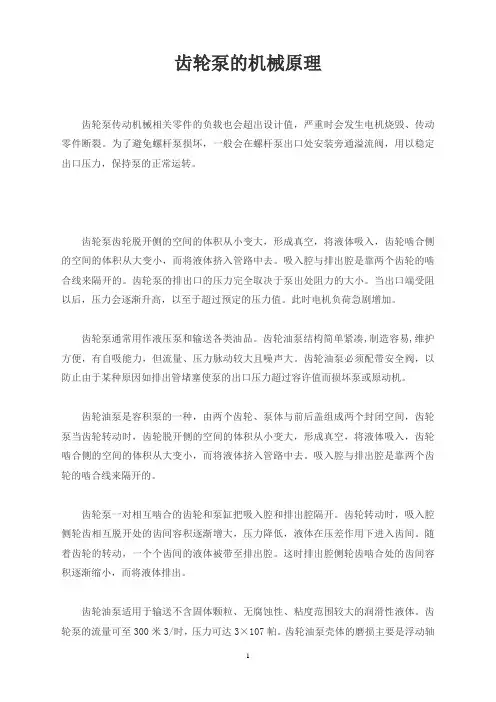

齿轮泵的机械原理
齿轮泵的机械原理齿轮泵传动机械相关零件的负载也会超出设计值，严重时会发生电机烧毁、传动零件断裂。
为了避免螺杆泵损坏，一般会在螺杆泵出口处安装旁通溢流阀，用以稳定出口压力，保持泵的正常运转。
齿轮泵齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。
吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
齿轮泵的排出口的压力完全取决于泵出处阻力的大小。
当出口端受阻以后，压力会逐渐升高，以至于超过预定的压力值。
此时电机负荷急剧增加。
齿轮泵通常用作液压泵和输送各类油品。
齿轮油泵结构简单紧凑,制造容易,维护方便，有自吸能力，但流量、压力脉动较大且噪声大。
齿轮油泵必须配带安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。
齿轮油泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，齿轮泵当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。
吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
齿轮泵一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。
齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。
随着齿轮的转动，一个个齿间的液体被带至排出腔。
这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。
齿轮油泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。
齿轮泵的流量可至300米3/时，压力可达3×107帕。
齿轮油泵壳体的磨损主要是浮动轴套孔的磨损(齿轮轴与轴套的正常间隙是0.09~0.175mm，zui大不得超过0.20mm)。
齿轮工作受压力油的作用，齿轮尖部靠近油泵壳体，磨损泵体的低压腔部分。
齿轮泵另一种磨损是壳体内工作面成圆周似的磨损，这种磨损主要是添加的油液不净所致，所以必须添加没有杂质的油液。
齿轮泵工作原理
齿轮泵工作原理齿轮泵是一种特殊的机械设备，它通过两个内转子的旋转来进行输送液体。
齿轮泵的原理是：两个相对的齿轮节流件，通过驱动机构将能量传递给它们，使它们产生相互接触的压力，从而输出液体。
输出液体的流量取决于驱动机构的输入功率，以及齿轮节流件的几何特性。
齿轮泵的特点是可以提供高压低量的流量，常用于各种工业应用中。
齿轮泵的结构主要由壳体、轴承、驱动机构、齿轮节流件等几部分组成。
壳体用来密封齿轮节流件，防止液体的泄漏，并且支撑轴承和齿轮机构。
轴承可以承受并稳定机械转子的转动，以及由转子带动齿轮机构、节流件等其他配件的旋转。
驱动机构是将输入功率传送给转子、齿轮节流件等配件的部件，例如：电机、发动机、液压马达等。
齿轮节流件是由两个相对的锥齿轮组成的装置，两模齿轮头相对接触，当其头部受到驱动机构的能量传递，使得两模齿轮头相互接触，产生一个高压低量的节流环境，输出液体的流量受驱动机构的功率影响，以及齿轮节流件几何特性的影响。
齿轮泵的应用范围十分广泛，包括石油、石化、化工、发电、冶金、航空航天、水力发电等行业，并且随着近年来技术的进步，齿轮泵的精度、可靠性以及性能都有了质的提升，吸引了众多的客户。
由于齿轮泵的特殊性能，其使用和维护都相当简单，但在使用过程中也应注意一些安全规则，以避免发生危及安全的情况。
在安装或更换齿轮泵的时候，应注意齿轮泵的接地，保证齿轮泵与周围环境的电磁兼容性。
在安装和使用过程中，应特别注意齿轮泵内部的液体温度和压力，以免造成严重的损坏，影响齿轮泵的使用寿命。
以上就是齿轮泵工作原理的简单介绍，它广泛应用于各种行业，并且具有高压低量、使用简单、安全可靠等特点，因此受到人们的青睐。
不过由于它的特殊性能，在使用和维护过程中也要特别注意安全措施，以避免出现意外情况。
bb-b齿轮泵工作原理
bb-b齿轮泵工作原理
齿轮泵是一种常见的液压传动元件，它通过齿轮的旋转来实现
液体的输送。
其工作原理如下：
1. 原理概述，齿轮泵由一对相互啮合的齿轮组成，通常为一对
外啮合齿轮或内啮合齿轮。
液体通过齿轮间的吸入口进入泵腔，随
着齿轮的旋转，液体被挤压至排出口，完成液体的输送。
2. 吸入阶段，当齿轮泵旋转时，齿轮之间形成一个低压区域，
液体被吸入泵腔。
在外啮合齿轮泵中，液体从泵的吸入口进入泵腔；在内啮合齿轮泵中，液体则从泵腔外部的吸入口进入。
3. 排出阶段，随着齿轮的旋转，液体被挤压至泵腔的排出口。
液体在齿轮之间被挤压，压力增加，从而通过排出口排出。
4. 密封作用，齿轮泵的密封性较好，因为齿轮啮合的间隙小，
液体难以从齿轮间泄漏。
5. 优点与缺点，齿轮泵结构简单、制造成本低，但由于齿轮的
啮合会产生一定的冲击和噪音，同时对液体的脉动性较大，因此在
一些对流体流动平稳性要求较高的场合可能不太适用。
总的来说，齿轮泵通过齿轮的旋转实现液体的吸入和排出，其工作原理简单清晰，是一种常见的液压传动元件。
伺服齿轮泵工作原理
伺服齿轮泵是一种通过齿轮的旋转来实现液体输送的泵，其工作原理如下：
1. 齿轮传动：伺服齿轮泵由两个齿轮组成，一个是驱动齿轮，另一个是从动齿轮。
驱动齿轮通过电机或其他动力源的驱动，旋转起来。
从动齿轮与驱动齿轮啮合，随着驱动齿轮的旋转，从动齿轮也开始旋转。
2. 吸入过程：当从动齿轮开始旋转时，泵的吸入口处形成一个负压区域。
液体通过吸入管道进入泵的吸入口，进入齿轮之间的间隙。
3. 排出过程：随着齿轮的旋转，液体被齿轮的齿槽推动，从吸入口处逐渐向出口处移动。
当液体被推到出口处时，泵的出口处形成一个高压区域，液体被排出泵体。
4. 密封：伺服齿轮泵的齿轮之间的间隙非常小，液体在齿轮的推动下，形成了一个密封的工作腔，防止液体泄漏。
通过以上工作原理，伺服齿轮泵能够实现液体的连续输送，具有流量稳定、压力稳定等特点，广泛应用于工业领域的液体输送和循环系统中。
