混凝土裂缝等级标准

钢筋混凝土构件的裂缝控制等级

钢筋混凝土构件的裂缝控制等级钢筋混凝土构件的裂缝控制等级有三级，分别是1一级--严格要求不出现裂缝的构件2二级--一般要求不出现裂缝的构件3三级--允许出现裂缝的构件混凝土裂缝的修补措施主要有以下一些方法：表面修补法，灌浆、嵌逢封堵法，结构加固法，混凝土置换法，电化学防护法以及仿生自愈合法。

1.表面修补法表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。

通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。

2.灌浆、嵌逢封堵法灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。

常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。

法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填或刚性止水材料，以达到封闭裂缝的目的。

常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。

3.结构加固法当裂缝影响到的性能时，就要考虑采取加固法对混凝土结构进行处理。

结构加固中常用的主要有以下几种方法：加大混凝土结构的截面面积，在构件的角部外包型钢、采用预应力法加固、粘贴钢板加固、增设支点加固以及喷射混凝土补强加固。

4.混凝土置换法混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。

常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。

5.电化学防护法电化学防腐是利用施加电场在介质中的电化学作用，改变混凝土或钢筋混凝土所处的环境状态，钝化钢筋，以达到防腐的目的。

阴极防护法、氯盐提取法、碱性复原法是化学防护法中常用而有效的三种方法。

混凝土的结构设计要求规范GB50010-2018-(29279)

《混凝土结构设计规范》GB50010-20102引用标准名录1 《工程结构可靠性设计统一标准》GB 501532 《建筑结构可靠度设计统一标准》GB500683 《建筑结构荷载规范》GB 500094 《建筑抗震设计规范》GB 500115 《民用建筑热工设计规范》GB 501766 《混凝土结构工程施工规范》GB 50×××793 基本设计规定3.1 一般规定3.1.1 混凝土结构设计应包括下列内容：1 结构方案设计，包括结构选型、传力途径和构件布置；2 作用及作用效应分析；3 结构构件截面配筋计算或验算；4 结构及构件的构造、连接措施；5 对耐久性及施工的要求；6 满足特殊要求结构的专门性能设计。

3.1.2 本规范采用以概率理论为基础的极限状态设计方法，以可靠指标度量结构构件的可靠度，采用分项系数的设计表达式进行设计。

3.1.3 混凝土结构的极限状态设计应包括：1 承载能力极限状态：结构或结构构件达到最大承载力、出现疲劳破坏或不适于继续承载的变形，或结构的连续倒塌；2 正常使用极限状态：结构或结构构件达到正常使用或耐久性能的某项规定限值。

3.1.4 结构上的直接作用（荷载）应根据现行国家标准《建筑结构荷载规范》GB 50009 及相关标准确定；地震作用应根据现行国家标准《建筑抗震设计规范》GB 50011 确定。

间接作用和偶然作用应根据有关的标准或具体条件确定。

直接承受吊车荷载的结构构件应考虑吊车荷载的动力系数。

预制构件制作、运输及安装时应考虑相应的动力系数。

对现结构，必要时应考虑施工阶段的荷载。

3.1.5 混凝土结构的安全等级和设计使用年限应符合现行国家标准《工程结构可靠性设计统一标准》GB 50153 的规定。

混凝土结构中各类结构构件的安全等级，宜与整个结构的安全等级相同。

对其中部分结构构件的安全等级，可根据其重要程度适当调整。

对于结构中重要构件和关键传力部位，宜适当提高其安全等级。

关于裂缝规范

.允许标准(见混凝土结构设计规范GB 50010-2002 第3.3.4 条，详如下)第3.3.4 条结构构件应根据结构类别和本规范表3.4.1 规定的环境类别，按表3.3.4 的规定选用不同的裂缝控制等级及最大裂缝宽度限值dm.结构构件的裂缝控制等级及最大裂缝宽度限值表3.3.4环境类别钢筋混凝土结构预应力混凝土结构裂缝控制等级wlim(mm) 裂缝控制等级w lim(mm)三0.3(0.4) 三0.2二三0.2二-三三0.2 _ .注：1 表中的规定适用于采用热轧钢筋的钢筋混凝土构件和采用预应力钢丝，钢绞线及热处理钢筋的预应力混凝土构件；当采用其他类别的钢丝或钢筋时，其裂缝控制要求可按专门标准确定；2 对处于年平均相对湿度小于60% 地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值；3 在一类环境下，对钢筋混凝土屋架，托架及需作疲劳验算的吊车梁，其最大裂缝宽度限值应取为0.2mm; 对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0.3mm;4 在一类环境下，对预应力混凝土屋面梁，托梁，屋架，托架，屋面板和楼板，应按二级裂缝控制等级进行验算；在一类和二类环境下，对需作疲劳验算的预应力混凝土吊车梁，应按一级裂缝控制等级进行验算；5 表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算；预应力混凝土构件的斜截面裂缝控制验算应符合本规范第8 章的要求；6 对于烟囱，筒仓和处于液体压力下的结构构件，其裂缝控制要求应符合专门标准的有关规定；7 对于处于四，五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定；8 表中的最大裂缝宽度限值用于验算荷载作用引起的最大裂缝宽度。

二. 允许依据(主要是考虑钢筋的锈蚀。

见混凝土结构设计规范GB 50010-2002 第3.3.3~3.3.4 条条文说明，详如下)333〜334本规范将裂缝控制等级划分为一级、二级和三级。

砼构件裂缝计算的有关规定

关于混凝土构件裂缝计算的有关规定本节中主要针对常用的灌注桩、承台、底板、侧壁（包括水池侧壁）、钢筋砼梁板的裂缝计算的相关规定进行汇总，并给出常规情况下的计算参数。

设计依据如下：1.《混凝土结构设计规范》GB50010-2010、2.《建筑地基基础设计规范》GB50007-2011、3.《建筑桩基技术规范》JGJ94-2008、4.《地下工程防水技术规范》GB50108-2008、5.《建筑地基基础设计规范》DBJ15-31-2003、6.《高层建筑混凝土结构技术规程》DBJ15-92-2013等。

1、灌注桩各本规范中对灌注桩的裂缝计算相关规定如下：1.1．《混凝土结构设计规范》第3.4.5条规定了各结构构件的裂缝控制等级及宽度限值；第7.1.2条对钢筋混凝土受拉、受弯和偏心受压构件及预应力混凝土轴心受拉和受弯构件的裂缝计算作了详细的规定。

其中，需要特别注意的是Cs（最外层纵向受拉钢筋外边缘至受拉去底边的距离）的取值：当Cs＜20时，取Cs=20；当Cs＞65时，取Cs=65；7.1.2条文说明中提到：较大的混凝土保护层厚度对防止钢筋锈蚀是有利的，因此对混凝土保护层厚度较大的构件，当在外观的要求上允许时，可根据实践经验，对本规范表3.4.5中所规定的裂缝宽度允许值作适当放大。

1.2．《建筑地基基础设计规范》第8.5.3条第5款对各环境下的灌注桩的混凝土强度等级进行了规定，第11款对灌注桩的混凝土保护层厚度作出要求；1.3. 《建筑桩基技术规范》第4.1.2条对灌注桩的桩身混凝土强度等级及主筋的混凝土保护层厚度皆有明确规定。

1.4. 《地下工程防水技术规范》第4.1.7条对防水混凝土结构迎水面的钢筋保护层厚度及裂缝宽度作出了相应要求。

1.5. 广东省《建筑地基基础设计规范》第5.2.4条对抗拔桩的裂缝宽度作了明确规定；第10.3.2条对桩身主筋的混凝土保护层厚度有相应要求。

1.6. 广东省《高层建筑混凝土结构技术规程》第13.3.19条第4款对受长期水平荷载的桩或抗拔桩的裂缝宽度；第13.4.2条对桩身主筋的主筋保护层厚度有明确规定。

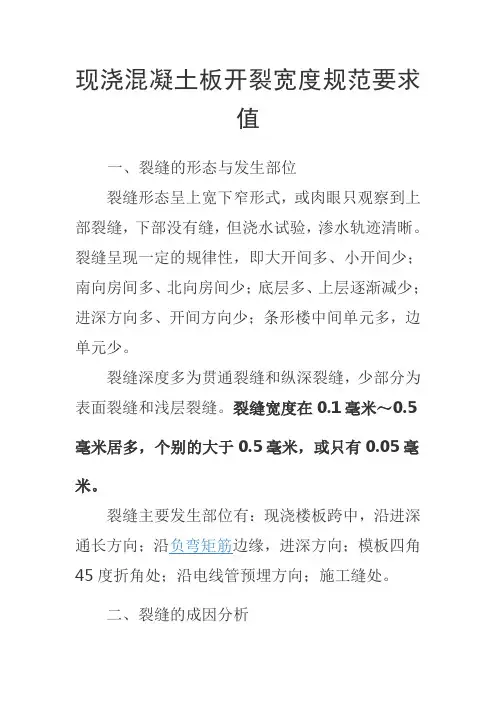

现浇混凝土板开裂宽度规范要求值

现浇混凝土板开裂宽度规范要求值一、裂缝的形态与发生部位裂缝形态呈上宽下窄形式，或肉眼只观察到上部裂缝，下部没有缝，但浇水试验，渗水轨迹清晰。

裂缝呈现一定的规律性，即大开间多、小开间少；南向房间多、北向房间少；底层多、上层逐渐减少；进深方向多、开间方向少；条形楼中间单元多，边单元少。

裂缝深度多为贯通裂缝和纵深裂缝，少部分为表面裂缝和浅层裂缝。

裂缝宽度在0.1毫米～0. 5毫米居多，个别的大于0.5毫米，或只有0.05毫米。

裂缝主要发生部位有：现浇楼板跨中，沿进深通长方向；沿负弯矩筋边缘，进深方向；模板四角45度折角处；沿电线管预埋方向；施工缝处。

二、裂缝的成因分析裂缝具有较明显的规律性和普遍性，是目前在工程结构领域中一个相当普遍的问题。

大量的调查与实测研究证明，90%以上的裂缝是由变形作用引起的，在变形作用中，主要是温度变形和收缩变形引起的。

由于这两种变形受到约束超过混凝土的抗拉强度，导致裂缝产生。

1.温度应力产生的温度裂缝。

水泥水化过程中产生大量的热量，每克水泥约放出50.2卡的热量，从而使混凝土内部温度升高，在浇筑温度的基础上通长升高35℃，如果使施工规范规定的最高浇筑温度28℃，则可使混凝土内部温度达到60℃多度，因为混凝土内部与表面的散热条件不同，所以中心温度高，形成温度梯度，造成温度应力。

当这种温度应力超过混凝土的内外约束力(包括混凝土抗拉强度)时，就会产生裂缝。

一般认为，混凝土的内外温差超过25℃，极易产生温度裂缝，这种裂缝出现在混凝土浇筑后的3～5天，初期出现的裂缝很细，随着时间的发展而继续扩大，甚至达到贯穿的情况。

2.塑性收缩裂缝。

造成混凝土塑性收缩裂缝的主要原因是混凝土在塑性状态时混凝土表面失水过快造成的，经常发生在混凝土板或表面积较大的墙面上，一般长度大约0.2～2米，宽度为1～5毫米，从外观分为无规则网络状和混凝土构件截面变化等规则的形状，深度一般3～10厘米，裂缝在混凝土浇筑后1～3小时内出现。

钢筋混凝土构件的裂缝控制等级

钢筋混凝土构件的裂缝控制等级钢筋混凝土构件的裂缝控制等级有三级，分别是1一级--严格要求不出现裂缝的构件2二级--一般要求不出现裂缝的构件3三级--允许出现裂缝的构件混凝土裂缝的修补措施主要有以下一些方法：表面修补法，灌浆、嵌逢封堵法，结构加固法，混凝土置换法，电化学防护法以及仿生自愈合法。

1.表面修补法表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。

通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。

2.灌浆、嵌逢封堵法灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。

常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。

嵌缝法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。

常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。

3.结构加固法当裂缝影响到混凝土结构的性能时，就要考虑采取加固法对混凝土结构进行处理。

结构加固中常用的主要有以下几种方法：加大混凝土结构的截面面积，在构件的角部外包型钢、采用预应力法加固、粘贴钢板加固、增设支点加固以及喷射混凝土补强加固。

4.混凝土置换法混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。

常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。

5.电化学防护法电化学防腐是利用施加电场在介质中的电化学作用，改变混凝土或钢筋混凝土所处的环境状态，钝化钢筋，以达到防腐的目的。

混凝土裂缝等级标准

混凝土裂缝等级标准
混凝土裂缝等级标准是根据混凝土结构裂缝的宽度和性质来进行划分的。

一般来说，裂缝的宽度越小，裂缝等级越低，说明混凝土结构的质量越好。

以下是一种常见的混凝土裂缝等级标准：
1. 无裂缝：没有任何裂缝出现，表示混凝土结构完好无损。

2. 微细裂缝：裂缝宽度小于0.1毫米，一般无明显变形和渗水
现象。

3. 细小裂缝：裂缝宽度在0.1毫米到0.2毫米之间，可能有轻
微变形和微量渗水。

4. 中等裂缝：裂缝宽度在0.2毫米到0.4毫米之间，可能有中
度变形和适量渗水。

5. 宽裂缝：裂缝宽度在0.4毫米到1.0毫米之间，可能有明显
变形和较多渗水。

6. 严重裂缝：裂缝宽度大于1.0毫米，可能会导致结构破坏和
大量渗水。

需要注意的是，以上标准只是一种常见的分类方法，具体的裂缝等级标准可能会因不同国家、行业或工程的要求而有所不同。

在实际工程中，还需要结合工程结构设计要求和潜在风险评估来确定混凝土裂缝的等级。

混凝土构件裂缝控制等级

混凝土构件裂缝控制等级
混凝土构件裂缝控制等级是指对于不同用途的混凝土结构，规定的裂缝宽度限制，以保证其正常使用功能和外观。

常见的混凝土构件裂缝控制等级有：
1. A级控制，适用于重要的地下结构和长期负载的桥梁、隧道等，其裂缝宽度不得超过0.1mm；
2. B级控制，适用于一般建筑物、公路桥梁和沿海地区的建筑物，其裂缝宽度不得超过0.2mm；
3. C级控制，适用于民用建筑、道路、桥梁等，其裂缝宽度不超过0.3mm；
4. D级控制，适用于一般的工业建筑物，其裂缝宽度不超过0.5mm。

在设计和施工过程中，需要根据不同的构件和环境要求选择相应的裂缝控制等级，并采取有效的措施来控制裂缝的产生和扩展，以保证混凝土结构的安全和耐久性。
