管道焊接技术要求
焊接管道的技术标准

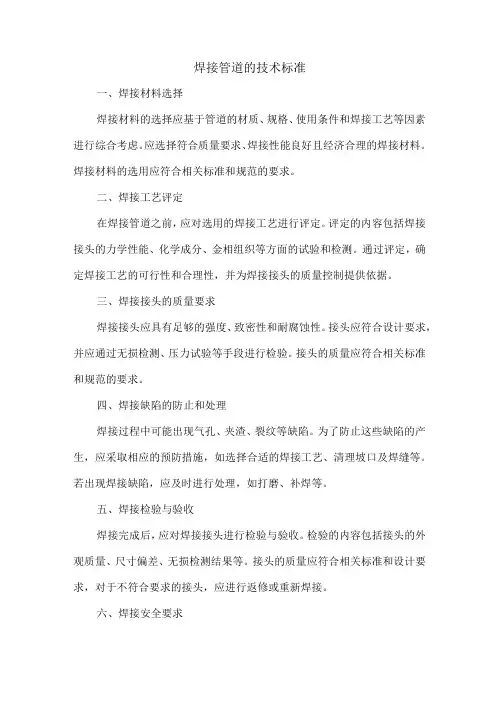

焊接管道的技术标准一、焊接材料选择焊接材料的选择应基于管道的材质、规格、使用条件和焊接工艺等因素进行综合考虑。
应选择符合质量要求、焊接性能良好且经济合理的焊接材料。
焊接材料的选用应符合相关标准和规范的要求。
二、焊接工艺评定在焊接管道之前，应对选用的焊接工艺进行评定。
评定的内容包括焊接接头的力学性能、化学成分、金相组织等方面的试验和检测。
通过评定，确定焊接工艺的可行性和合理性，并为焊接接头的质量控制提供依据。
三、焊接接头的质量要求焊接接头应具有足够的强度、致密性和耐腐蚀性。
接头应符合设计要求，并应通过无损检测、压力试验等手段进行检验。
接头的质量应符合相关标准和规范的要求。
四、焊接缺陷的防止和处理焊接过程中可能出现气孔、夹渣、裂纹等缺陷。
为了防止这些缺陷的产生，应采取相应的预防措施，如选择合适的焊接工艺、清理坡口及焊缝等。
若出现焊接缺陷，应及时进行处理，如打磨、补焊等。
五、焊接检验与验收焊接完成后，应对焊接接头进行检验与验收。
检验的内容包括接头的外观质量、尺寸偏差、无损检测结果等。
接头的质量应符合相关标准和设计要求，对于不符合要求的接头，应进行返修或重新焊接。
六、焊接安全要求焊接操作应遵守安全规定，采取安全防护措施。
操作人员应经过培训并取得相应的资格证书。
在焊接过程中，应注意防火、防爆、防电击等安全事项。
七、焊接操作人员资格要求从事管道焊接的操作人员应取得相应的资格证书，并具备相应的技能和经验。
在焊接过程中，操作人员应遵守职业道德和操作规范，确保焊接质量和安全。
八、焊接工艺文件管理管道焊接的工艺文件应包括焊接工艺评定报告、焊接作业指导书、焊接质量检验报告等。
这些文件应完整、准确并易于查阅。
工艺文件的管理应符合档案管理的要求。
室外管道焊接技术要求

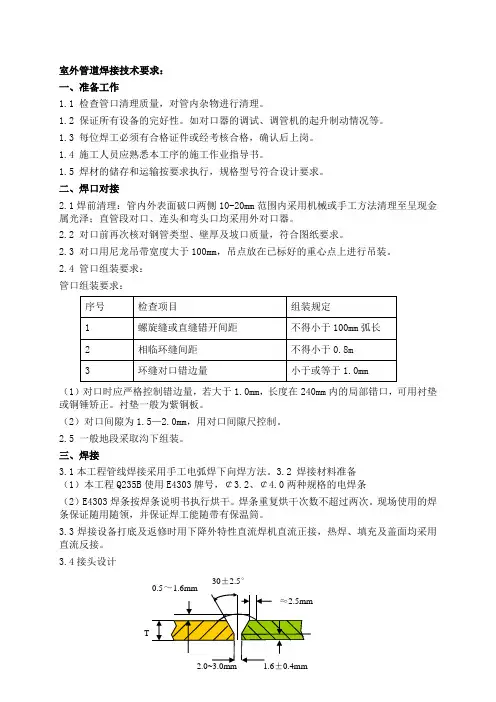

室外管道焊接技术要求：一、准备工作1.1 检查管口清理质量，对管内杂物进行清理。
1.2 保证所有设备的完好性。
如对口器的调试、调管机的起升制动情况等。
1.3 每位焊工必须有合格证件或经考核合格，确认后上岗。
1.4 施工人员应熟悉本工序的施工作业指导书。
1.5 焊材的储存和运输按要求执行，规格型号符合设计要求。
二、焊口对接2.1焊前清理：管内外表面破口两侧10-20mm范围内采用机械或手工方法清理至呈现金属光泽；直管段对口、连头和弯头口均采用外对口器。
2.2 对口前再次核对钢管类型、壁厚及坡口质量，符合图纸要求。
2.3 对口用尼龙吊带宽度大于100mm，吊点放在已标好的重心点上进行吊装。
2.4 管口组装要求：管口组装要求：序号检查项目组装规定1 螺旋缝或直缝错开间距不得小于100mm弧长2 相临环缝间距不得小于0.8m3 环缝对口错边量小于或等于1.0mm（1）对口时应严格控制错边量，若大于1.0mm，长度在240mm内的局部错口，可用衬垫或铜锤矫正。
衬垫一般为紫铜板。
（2）对口间隙为1.5—2.0mm，用对口间隙尺控制。
2.5 一般地段采取沟下组装。
三、焊接3.1本工程管线焊接采用手工电弧焊下向焊方法。
3.2 焊接材料准备（1）本工程Q235B使用E4303牌号，￠3.2、￠4.0两种规格的电焊条（2）E4303焊条按焊条说明书执行烘干。
焊条重复烘干次数不超过两次。
现场使用的焊条保证随用随领，并保证焊工能随带有保温筒。
3.3焊接设备打底及返修时用下降外特性直流焊机直流正接，热焊、填充及盖面均采用直流反接。
3.4接头设计30±2.5°0.5～1.6mm≈2.5mmT2.0~3.0mm 1.6±0.4mm图1接头设计3.5焊接材料及工艺参数焊道名称焊材牌号直径（mm）电流极性电流（A）电压（V）焊接速度cm /min根焊E4303 3.2 DC- 80-100 22-267-11热焊E4303 4.0 DC+ 100-120 22-2610-12填充E4303 4.0 DC+ 110-120 22-2610-12盖面E4303 4.0 DC+ 100-120 22-2610-12注：DC-表示焊条接负；DC+表示焊条接正；电压为参考值。
HDPE管道热熔焊接技术要求

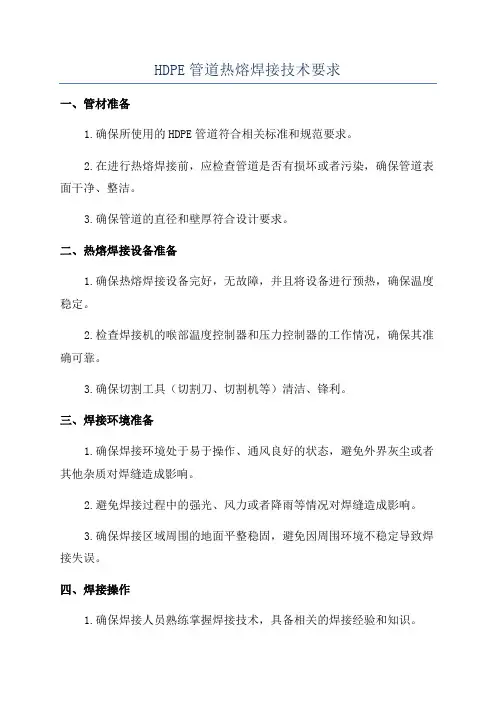

HDPE管道热熔焊接技术要求一、管材准备1.确保所使用的HDPE管道符合相关标准和规范要求。
2.在进行热熔焊接前，应检查管道是否有损坏或者污染，确保管道表面干净、整洁。
3.确保管道的直径和壁厚符合设计要求。
二、热熔焊接设备准备1.确保热熔焊接设备完好，无故障，并且将设备进行预热，确保温度稳定。
2.检查焊接机的喉部温度控制器和压力控制器的工作情况，确保其准确可靠。
3.确保切割工具（切割刀、切割机等）清洁、锋利。
三、焊接环境准备1.确保焊接环境处于易于操作、通风良好的状态，避免外界灰尘或者其他杂质对焊缝造成影响。
2.避免焊接过程中的强光、风力或者降雨等情况对焊缝造成影响。
3.确保焊接区域周围的地面平整稳固，避免因周围环境不稳定导致焊接失误。
四、焊接操作1.确保焊接人员熟练掌握焊接技术，具备相关的焊接经验和知识。
2.在焊接之前，应将待焊接的管端切割成直平面，并确保切口无毛刺、无凸角。
3.使用适当的焊接垫（或者熔融用龙骨）支撑焊缝，以保证焊接时管道的稳定性。
4.使用热风枪或者其他热熔设备进行热熔焊接，确保温度稳定，不超过管材规定的最高温度。
5.保持焊接速度的一致性，避免焊接速度过快或者过慢导致焊接质量下降。
6.确保焊接的压力和力量适中，避免损伤管道或者导致焊接质量下降。
7.确保焊接时，焊缝的内外都能得到均匀加热，防止焊缝处温度不均导致焊接质量下降。
8.焊接完成后，及时检查焊缝的外观和质量，确保焊接质量符合标准要求。
以上为HDPE管道热熔焊接技术要求的详细内容，通过严格按照这些要求进行操作，可以确保焊接质量稳定可靠，从而保证管道的使用效果和安全性。
工业管道焊接要求
工业管道焊接要求I主控项目Is对有冲击韧性要求的焊缝，施焊时应测量焊接线能量，并应作记录。
焊接线能量应符合设计文件和焊接工艺文件的规定。
检查数量：全部检查。
检查方法：采用计量仪表、秒表、钢尺测量和检查焊接记录。
2、对规定进行中间无损检测的焊缝，无损检测应在外观检查合格后进行，焊缝质量应符合本规范第8章的有关规定。
检查数量：符合设计文件的规定。
检查方法：检查无损检测报告。
3、对道间温度有明确规定的焊缝，道间温度应符合焊接工艺文件的规定。
要求焊前预热的焊件,其道间温度应在规定的预热温度范围内。
检查数量：全部检查。
检查方法：采用测温仪器测量和检查焊接记录。
4、规定背面清根的焊缝，在清根后应进行外观检查，清根后的焊缝应露出金属光泽，坡口形状应规整，满足焊接工艺要求。
当设计文件规定进行磁粉检测或渗透检测时，磁粉检测或渗透检测的焊缝质量不应低于现行行业标准《承压设备无损检测》JB/T4730规定的I级。
检查数量：全部检查。
检查方法：观察检查，检查磁粉检测或渗透检测报告。
5、当规定进行后热时，其后热温度、后热时间应符合现行国家标准《现场设备、工业管道焊接工程施工规范》GB50236的有关规定和焊接工艺文件的规定。
检查数量：全部检查。
检查方法：采用测温仪器测量和检查焊接记录。
Il一般项目6、定位焊缝焊完后，应清除熔渣进行检查，定位焊缝的尺寸和质量应符合现行国家标准《现场设备、工业管道焊接工程施工规范》GB50236的有关规定和焊接工艺文件的规定。
检查数量：全部检查。
检查方法：观察检查和钢尺、焊缝检测尺检查。
7、对规定进行酸洗、钝化处理后的焊缝及其附近表面的质量应符合设计文件和下列规定；1酸洗后的焊缝及其附近表面不得有明显的腐蚀痕迹、颜色不均匀的斑纹和氧化色。
2酸洗后的焊缝表面应用水冲洗干净，不得残留酸洗液。
3钝化后的焊缝表面应用水冲洗，呈中性后擦干水迹。
检查数量：全部检查。
检查方法：观察检查和PH值检查，设计文件规定的其他检查方法及检查记录。
管道焊接一般要求
第一节管道焊接一般要求<1.1>焊接工艺包括焊前准备、焊接材料、焊接设备、焊接参数、焊接方法、焊接顺序、焊接操作的最佳人员及焊后热处理等。
<1.2>焊接工艺评定是焊接质量保证的关键，施工作业人员及管理人员应严格按照焊接工艺及作业指导书的规定进行施工。
<1.3>工地技术员应对参加施工的焊工进行技术、安全、质量交底，并认真做好交底记录。
<1.4>焊工应按要求对焊口进行对口质量检查，技术员、质检员、项目管理部专业人员应进行监督和抽查次项目工作，不符合要求，有权拒绝或停止焊接，并要求安装班组重新调整，直至满足规范要求。
<1.5>因设备缺陷或组合安装的不标准（如对口的壁厚差异、焊件的几何尺寸不标准和严重的强力对口等）对口不符合要求应设法调整或报告专业人员进行研究后处理。
<1.6>焊工应备齐必要的工器具，调整好工艺参数。
高压管道亚弧焊接时，焊前应检查氩气质量和流量。
<1.7>焊接前焊工应核对焊口材质与焊接材料是否一致，若有怀疑时，应及时报告专业人员处理。
<1.8>焊口需要焊前预热时，应提前通知热处理工，焊工和热处理工应密切配合。
<1.9>受检管道焊接前，焊接技术员应复核、确认母材及选用焊接材料后，方可进行焊接操作。
<1.10>管道坡口应采用机械方法加工。
不提倡采用气割方法加工，如采用气割方法加工坡口，应将淬硬层打磨干净。
<1.11>焊接方法应在焊接工艺评定的基础上选择。
受检管道的焊接方法主要包括手工电弧焊（SMAW）、钨极氩弧焊（TIG）及手工钨极氩弧焊打底手工电弧焊盖面（TIG /SMAW）。
<1.12>作业指导书中应规定分项工程的焊接方法，次焊接方法应与焊接工艺评定相符。
<1.13>我们将选派现场施工管理经验非常丰富具有国家注册建造师资质的工程师担任该工程项目经理，负责该项目的施工，设一名现场技术负责人、质量员、安全员、资料员等管理人员齐备的高素质的领导班子。
管道焊接施工工艺标准
全面讲解管道焊接施工工艺标准1、焊接方法优缺点及主要使用场合2、焊接材料3、手工电弧焊及CO2 气体保护焊3.1 适用范围本焊接方法适用于无缝钢管及焊接钢管的焊接。
3.2 两种工艺的特点3.3.焊接要领（1）二氧化碳气体保护半自动焊焊接示意图如下所示。
（2）焊接燃弧点位置如果燃弧位置过小时，背面成型焊缝有呈漏出现象不是熔合焊缝且成型焊缝两交界有明显的凹痕界线未有过渡熔合。
当间隙过大时，即产生焊瘤，甚至焊穿无法正常成型，所以燃弧点位置掌握非常关健的操作技术，燃弧点每次焊接都要在距底部1～2mm 处进行连续燃弧焊接。
（3）用月牙形横向摆动手法，在两边坡口处稍作停留运条焊接，当装配间隙大于4mm 时，可采用月牙形增大往后回复弧度摆动手法，使背面焊缝能正常成型，可视对背部面焊缝的技术要求而定。
（4）根部击穿小孔在0.5～1mm 范围内击穿小孔是确保背面焊透成型的重要方法，其根部击穿小孔，即可控制背面成型焊缝高度尺寸。
（5）层焊缝接头方法：应在弧坑前2～3mm 处引弧后焊至弧坑前方边界时即把焊枪向下压1～2mm使焊缝增加重力，背面焊缝接头处重新熔出接上，不会产生内凹或脱节现象，也可在弧坑上进斜削打磨，减薄弧坑也可接上。
（6）当管道焊接环形密封接头时，应先在已焊弧坑处用砂轮打磨一个斜度，当焊接此斜度时焊枪向下压1～2mm即可接上背面成型焊缝无内凹和脱节现象。
（7）为使焊接稳定，焊机选用NBK—350 焊机和使用较轻巧的焊枪，操作灵活。
（8）由于在坡口内焊接根部时，焊丝伸出长度会增加，此时焊枪导电与喷嘴内缩为0.5～1mm 以便使焊接过程稳定。
（9）若使用混合气体，Ar+CO2 混合比80%∶20%焊接可使焊接电弧更稳定和飞溅明显减少，且颗粒细小。
（10）由于采用短路过渡小电流低电压，规范焊接其焊机的外部接线必须牢固可靠尤其接工件回路线。
（11）采用反极性接法：即“－”接工件，“+”接焊枪，否则极点压力增大产生严重飞溅。
管道焊接工艺要求
一．钢材及焊接材料1. 焊接前必须查明所焊材料的钢号，以便正确地选用相应的焊接材料和确定合适的焊接工艺和热处理工艺。
2. 钢材必须符合国家标准（或部颁标准、专业技术标准）、进口钢材符合该国国家标准或合同规定的技术标准。
3. 焊接材[焊条、焊丝、钨棒、氩气、氧气、乙炔气（电石）和焊剂]的质量符合国家标准（或相关标准）。
4. 钢材、焊条、焊丝等均应有制造厂的质量合格证。
凡无质量合格证或对其质量有怀疑时，应按批号抽查试验。
合格后方可使用。
5. 焊条、焊丝的选用，应根据母材的化学成分、机械性能和焊接接头的抗裂性、碳扩散、焊前预热、焊后热处理以及使用条件综合考虑。
5.1 同种钢材焊接时，焊条（焊丝）的选用，一般符合下列要求：5.1. 焊缝金属性能和化学成分与母材相当。
5.2. 工艺性能良好。
5.2 异种钢材焊接时，焊条（焊丝）的选用，一般符合下列要求：（1）两侧之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条（焊丝）。
（2）两侧钢材均为非奥氏体不锈钢时，可选用成分介于二者之间或合金含量低的一侧相配的焊条（焊丝）。
6. 钨极氩弧焊用的电极、宜采用铈钨棒，所用的氩气纯度不低于99.95%。
7. 氧-乙炔焊所用的氧气纯度应在98.5%以上。
乙炔气纯度应符合GB6819-86《溶解乙炔》的规定。
如以电厂制备乙炔气，电石应有出厂证明书，其质量可采用检查焊缝金属中的硫、磷含量（按被焊金属标准）的方法来确定；用于焊接的乙炔气，应进行过滤，未经检查或杂质含量超过标准的电石，不得用于受监部件的焊接。
8. 埋弧自动焊用的焊剂应符合有关标准技术要求。
二．焊前准备1.焊口的位置应避开应力集中区且便于施焊及热处理，一般应符合下列要求：1.1锅炉受热面管子焊口，其中心线距离管子弯曲起点或汽包、联箱外壁以及支吊架边缘至少70mm，两个对接焊口间距离不得小于150mm。
1.2管道对接焊口、其中心线距离管子弯曲起点不得小于管子的外径，且不小于100mm（焊接、锻制、铸造成型管件外），距支吊架边缘至少50mm，两个对接焊口间距离不得小于管子的直径，且不得小于150mm。
管道焊接施工技术管理要点
管道焊接施工技术管理要点管道焊接作为重要的基本施工技术，它不仅具有一定的难度，而且对焊接质量要求较高，一旦因质量原因出现问题，则会造成很大的经济损失。
因此，正确的施工技术管理对于管道焊接施工的安全和质量有着重要的作用。
本文介绍了管道焊接施工技术管理要点，以便为管道焊接施工奠定一个良好的基础。
一、管道焊接施工技术管理要点1.管道焊接施工方案制定：在施工之前，要根据设计要求，制定管道焊接施工方案。
管道焊接施工方案要符合设计要求，确保焊接质量，以及控制施工工期、施工成本等。
2.设备准备：管道焊接施工必须准备有效的焊接设备，其中包括焊接机、焊条和辅助设备，以保证施工质量。
3.焊接工具检验：为确保焊接质量，在施工前需检验焊接工具，包括对焊机、焊条、机器、电极、熔接架和铁块等进行检验，以确保质量。
4.管道焊接施工管理：在施工过程中，要做好管道焊接施工管理，按照施工要求、施工规范进行施工，要实时记录施工内容，并做好质量检验，以确保管道焊接施工质量。
5.安全措施：管道焊接施工存在很大的安全风险，因此要采取有效的安全措施，以防止意外发生，包括设置管道焊接施工区域，检查现场环境，安装安全设施，并设置安全门等。
二、整焊接工艺流程1.管道清理：在施工现场需对管道进行清理，去除外表面污渍和油污，以保证焊接质量。
2.焊接前检查：应在焊接前进行检查，确保焊接条件以及焊接工艺符合设计要求。
3.管道固定：焊接时前需确保管道固定，以确保管道焊接质量。
4.焊接定位：在焊接之前，需要进行定位检查，确保焊接位置正确。
5.焊接前准备：焊接前需要准备焊接条件，包括选择合适焊材、熔接位置、焊接起伏量等。
6.焊接：根据焊接要求，按照固定工艺，熔接管道。
7.焊接检查：熔接后，需要进行检查，如焊接缝宽度，检查熔接质量，以及进行X射线等检查，确保焊接质量符合要求。
三、结论以上是管道焊接施工技术管理要点的介绍，管道焊接施工的安全和质量至关重要，因此施工之前必须做好准备工作，在焊接施工中应严格遵守施工规范，并做好管理、检验等工作，以保证焊接施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道焊接技术要求
首先，管道焊接技术要求选用适当的材料。
在选择材料时需要考虑管
道的工作环境、介质特性等因素，以确定使用何种材质的管道。
常见的管
道材料有碳钢、不锈钢、合金钢等。
选用材料时还要检查材料的质量，确
保其符合相关标准。
其次，管道焊接技术要求选择合适的焊接方法。
常见的管道焊接方法
有手工电弧焊、埋弧焊、氩弧焊等。
选择焊接方法时需要考虑焊接质量要求、焊接速度、操作难度等因素。
不同的管道和使用环境可能需要采用不
同的焊接方法。
管道焊接技术还要求熟悉焊接工艺参数的掌握。
焊接工艺参数包括焊
接电流、焊接电压、焊接速度、焊接电流时间等。
这些参数会直接影响焊
接质量。
在实际操作中，需要根据管道的具体情况和要求进行合理的设置，以确保焊接质量。
