JWB-8无极绳绞车安装培训手册解析
无极绳绞车安装标准

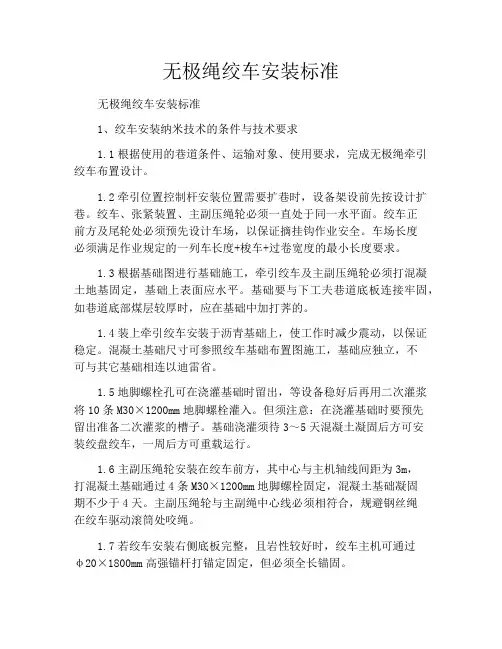

无极绳绞车安装标准无极绳绞车安装标准1、绞车安装纳米技术的条件与技术要求1.1根据使用的巷道条件、运输对象、使用要求，完成无极绳牵引绞车布置设计。
1.2牵引位置控制杆安装位置需要扩巷时，设备架设前先按设计扩巷。
绞车、张紧装置、主副压绳轮必须一直处于同一水平面。
绞车正前方及尾轮处必须预先设计车场，以保证摘挂钩作业安全。
车场长度必须满足作业规定的一列车长度+梭车+过卷宽度的最小长度要求。
1.3根据基础图进行基础施工，牵引绞车及主副压绳轮必须打混凝土地基固定，基础上表面应水平。
基础要与下工夫巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打荠的。
1.4装上牵引绞车安装于沥青基础上，使工作时减少震动，以保证稳定。
混凝土基础尺寸可参照绞车基础布置图施工，基础应独立，不可与其它基础相连以迪雷省。
1.5地脚螺栓孔可在浇灌基础时留出，等设备稳好后再用二次灌浆将10条M30×1200mm地脚螺栓灌入。
但须注意：在浇灌基础时要预先留出准备二次灌浆的槽子。
基础浇灌须待3～5天混凝土凝固后方可安装绞盘绞车，一周后方可重载运行。
1.6主副压绳轮安装在绞车前方，其中心与主机轴线间距为3m，打混凝土基础通过4条M30×1200mm地脚螺栓固定，混凝土基础凝固期不少于4天。
主副压绳轮与主副绳中心线必须相符合，规避钢丝绳在绞车驱动滚筒处咬绳。
1.7若绞车安装右侧底板完整，且岩性较好时，绞车主机可通过φ20×1800mm高强锚杆打锚定固定，但必须全长锚固。
2、压绳轮及托辊安装技术半导体技术建议2.1主压绳轮与尾轮彼此之间不大于30m安装一组托辊，托辊必须保证能够托住主副钢丝绳，不得磨道木。
巷道低凹处应卵蛤属压绳轮,压绳轮的数量应根据巷道低凹程度和最大载重量确定;压绳轮安设要牢固可靠，必须采用地锚(或制做混凝土底座)固定。
2.2每一组压绳六轮或托辊与对应主副绳中心线一致，防止钢丝绳脱离托辊摩擦固定架。
无极绳绞车安装调试具体步骤

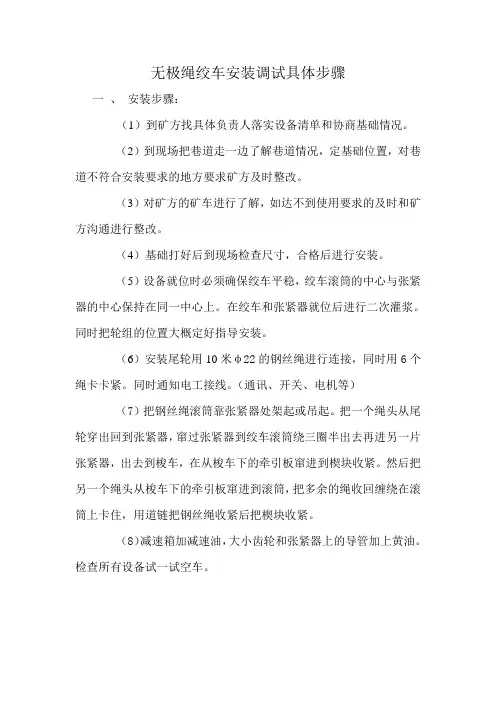

无极绳绞车安装调试具体步骤一、安装步骤：（1）到矿方找具体负责人落实设备清单和协商基础情况。
（2）到现场把巷道走一边了解巷道情况，定基础位置，对巷道不符合安装要求的地方要求矿方及时整改。
（3）对矿方的矿车进行了解，如达不到使用要求的及时和矿方沟通进行整改。
（4）基础打好后到现场检查尺寸，合格后进行安装。
（5）设备就位时必须确保绞车平稳，绞车滚筒的中心与张紧器的中心保持在同一中心上。
在绞车和张紧器就位后进行二次灌浆。
同时把轮组的位置大概定好指导安装。
（6）安装尾轮用10米φ22的钢丝绳进行连接，同时用6个绳卡卡紧。
同时通知电工接线。
（通讯、开关、电机等）（7）把钢丝绳滚筒靠张紧器处架起或吊起。
把一个绳头从尾轮穿出回到张紧器，窜过张紧器到绞车滚筒绕三圈半出去再进另一片张紧器，出去到梭车，在从梭车下的牵引板窜进到楔块收紧。
然后把另一个绳头从梭车下的牵引板窜进到滚筒，把多余的绳收回缠绕在滚筒上卡住，用道链把钢丝绳收紧后把楔块收紧。
（8）减速箱加减速油，大小齿轮和张紧器上的导管加上黄油。
检查所有设备试一试空车。
无极绳运转操作参考开车前应检视各处情况是否正常，如电气线路是否正确，开关等有无缺陷，急停是否有效，各连接处螺栓是否紧固, 轨道中有无影响车辆运行的杂物,道岔、挡车器是否打开。
有条件的煤矿可规定车辆运行时应禁止行人，并有声光警示。
(1)绞车①•手闸是否在松闸位置及灵活可靠，在检查各处情况正常后方可开动电机进行空运转，检查电液制动闸是否正常，绞车无异声后方可加上负荷。
档位先放在慢档上空车运行到尾轮再停车换快档开回。
特别提醒：无极绳绞车变速时必须是停车后换档，在运行中严禁换档。
换档手柄必须在慢速位置或快速位置，严禁挂空档开车。
换档时如不能顺利挂档，允许盘转电机连轴器。
②绞车司机必须听清把钩工的信号，验证信号无误后，先打开制动闸，按动启动按钮，使绞车启动运转，检查钢丝绳状况。
运行时注意倾听绞车有无不正常冲击、震动、断裂等异常响声等。
90KW矿用无极绳调速机械绞车使用说明书解析
JWB-90BJ矿用无极绳调速机械绞车使用说明书执行标准：AQ 1041-2007MT/T885-2000Q/3709TKY040-2010泰安科创矿山设备有限公司目录目次前言安全注意事项主警示一、概述 (1)1．产品全称 (1)2．型号的组成及其代表意义 (1)3．产品特征 (1)4．系统运输设备的特点 (1)5．主要用途及适用范围 (1)6．适用的工作条件及主要技术参数 (1)二、绞车的主要结构及工作原理 (2)1．电机 (2)2．底座 (2)3．变速箱 (3)4．绳轮 (3)5．联动轴 (3)6．制动装置 (3)7．齿轮 (3)8．齿轮罩 (3)9 电器部分 (3)三、系统主要结构特征与工作原理 (3)1．工作原理 (3)2．列车编组形式 (3)3．系统主要结构件 (4)四、安装与调试= (5)1．安装 (5)2．安装方法及注意事项 (5)3．调整 (6)4．试运行 (6)五、使用与操作 (7)1．使用前的准备和检查 (7)2．启动 (7)3．使用时的安全注意事项 (7)4．运行中的监测和记录 (8)5．停车的操作程序、方法及注意事项 (8)6．其他注意事项 (8)六、维修保养及常见故障处理 (8)1．绞车维护 (8)2．张紧装置维护 (8)3．尾轮维护 (8)4．压绳轮组维护 (9)5．故障分析及排除 (9)七、运输、贮存 (9)八、开箱及检查 (10)九、吊装、运输、贮存 (10)十、装箱单 (11)十一、附图 (12)一、矿用无极绳调速机械绞车结构示意图二、矿用无极绳调速机械绞车机械传动原理图三、矿用无极绳调速机械绞车电气原理图四、矿用无极绳调速机械绞车电气接线图前言为了使用户对矿用无极绳调速机械绞车（以下简称绞车）的使用、保养与管理等到方面有概括的了解，特编辑本使用维护说明书。
本说明书简要介绍了绞车主要技术性能参数、用途、工作原理，使用、保养和维修等方面的要求，供用户安装、使用、维修人员及有关技术人员阅读，以掌握该设备的使用和维护，确保绞车系统能够安全运行，并提高机器的工效和寿命，同时给客户带来更大的利益。
无极绳绞车安装操作规程
无极绳绞车安装操作规程第一章总则一、一般规定：1、本规程适用于煤矿，无极绳绞车安装与运输工作。
2、参加安装人员必须经过理论培训合格后方可进行操作。
3、设备在运输、安装过程中除执行本规程外，还必须认真执行《煤矿安全规程》有关的法律规程。
4、安装前，机电矿长组织有关人员对工作场所及运输线路的安装准备情况进行全面验收，条件具备后进行运输与安装。
5、本规程必须经过机电矿长审批，及时向全体施工，管理人员进行详细学习，组织实施。
6、“施工作业规程”内容与要求（1）运输线路与设备布置情况；（2）设备安装程序；（3）无极绳绞车布置示意图；（4）安装过程中安全技术措施；（5）试运行调试。
第二章开工前的设备工作一、由于斜井断面有限，绞车应分体入井。
（注意：分体中的零部件，设专人保管）。
二、入井前应对运输路线的巷道尺寸、支护情况、轨道质量、巷道坡度，进行全面检查，发现问题及时处理，未处理好不准运输。
三、准备入井的平板车、矿车必须检查，达到完好状态，设备按照安装程序，依次入井。
四、设备装车设专人负责装车质量和工作人员的安全，并认真清点设备数量，注意调整好装车入井次序。
电机，变速箱装车时使用专用环吊装，若没有专用吊环，可沿设备前后吊挂钢丝绳，保持平衡吊挂装车。
五、起吊时，采用铲车装车。
并设两人负责起吊，要求在起吊的过程中，远离操作地点，待设备放稳后摘挂钢丝绳。
第三章设备运输一、设备运输路线：绞车拉紧装置：（1）地面→主斜井→1#井底车场→副井→副井底车场（2）地面→主斜井→1#井底车场→轨道下山→东二车场二、运输方式1、从地面斜井绞车JTP-1.6 一部，绳径24.5mm。
2、井下由副井底硐室绞车JD-25一部，绳径15.5mm，地锚固定。
3、东二硐室绞车JD-25两部，绳径15.5mm，地锚固定。
三、设备运输1、斜井运输由机电队负责，运输前检查井上下信号是否灵敏可靠，双向双打，使用专用信号指挥。
“一停、二拉、三放、四慢拉、五慢松”听不清信号不准开车。
轨道无极绳绞车安装安全技术

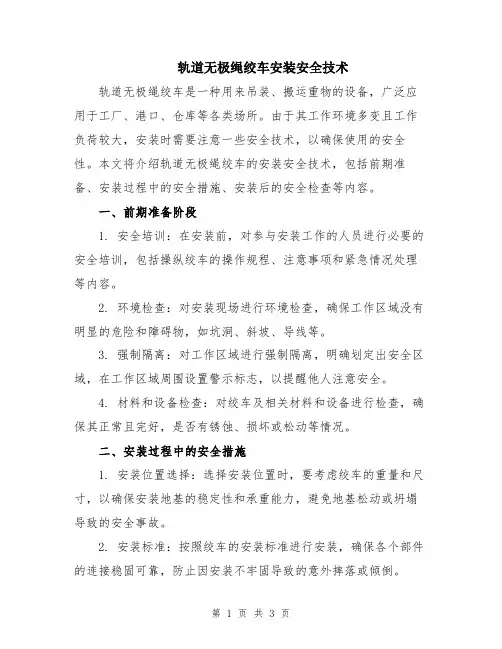

轨道无极绳绞车安装安全技术轨道无极绳绞车是一种用来吊装、搬运重物的设备，广泛应用于工厂、港口、仓库等各类场所。
由于其工作环境多变且工作负荷较大，安装时需要注意一些安全技术，以确保使用的安全性。
本文将介绍轨道无极绳绞车的安装安全技术，包括前期准备、安装过程中的安全措施、安装后的安全检查等内容。
一、前期准备阶段1. 安全培训：在安装前，对参与安装工作的人员进行必要的安全培训，包括操纵绞车的操作规程、注意事项和紧急情况处理等内容。
2. 环境检查：对安装现场进行环境检查，确保工作区域没有明显的危险和障碍物，如坑洞、斜坡、导线等。
3. 强制隔离：对工作区域进行强制隔离，明确划定出安全区域，在工作区域周围设置警示标志，以提醒他人注意安全。
4. 材料和设备检查：对绞车及相关材料和设备进行检查，确保其正常且完好，是否有锈蚀、损坏或松动等情况。
二、安装过程中的安全措施1. 安装位置选择：选择安装位置时，要考虑绞车的重量和尺寸，以确保安装地基的稳定性和承重能力，避免地基松动或坍塌导致的安全事故。
2. 安装标准：按照绞车的安装标准进行安装，确保各个部件的连接稳固可靠，防止因安装不牢固导致的意外摔落或倾倒。
3. 安全防护措施：在安装过程中，要按照要求佩戴好安全帽、安全鞋和手套等个人防护装备，防止因坠落、碰撞或触电等事故。
4. 人员分工：工作人员应按照任务分工，避免过多人员同时操作绞车，以减少操作失误和人员伤亡的风险。
5. 使用工具：在安装过程中，要选择合适的工具使用，确保使用过程中人身安全，防止因工具使用不当导致的意外伤害。
6. 监控检查：安装过程中要有专人进行监控检查，确保操作规范和安全措施得以贯彻执行，及时发现和处理安全隐患。
三、安装后的安全检查1. 稳定性检查：安装完成后，要进行稳定性检查，确保绞车固定稳固，不会因移动或倾倒而造成事故。
2. 功能检查：对绞车的各项功能进行检查，确保操作平稳、运行正常，并注意检查控制系统和安全装置是否完好。
无极绳绞车操作规程
无极绳绞车操作规程一、适用范围：本操作规程适用于JWB-8/1.27型无极绳绞车。
二、司机上岗条件：1、必须经过专业技术培训，持证上岗。
2、必须熟悉绞车的结构、性能、原理、主要技术参数、完好标准和日常维护保养。
3、必须掌握工作地点的巷道情况，如巷道长度、坡度、变坡地段、轨道状况、安全设施状况、信号联系方式、牵引长度及规定的牵引车数。
三、工作时应遵守下列规定：1、必须严格执行“行人不行车，行车不行人”的规定。
2、严禁超载、超挂车、严禁人员蹬钩、扒车。
3、车辆掉道复道时，必须执行安全技术措施。
4、在施工巷道中或运送支架、超长、超高、超大物件时，必须有安全技术措施。
5、绞车司机“六不开”（1）、绞车不完好不开。
（2）、钢丝绳不合格不开（3）、安全设施及信号设施不齐全不开。
（4）、超挂车不开（5）、信号不清不开。
（6）、“四超”车辆无措施不开。
6、操作完后，司机离开时，必须切断电源。
7、上岗时必须穿工作服，集中精力，严格按信号指令操作，不得擅自离岗。
四、开车前检查：1、检查绞车安装地点顶帮支护必须安全可靠。
2、检查绞车的固定是否牢固，地脚螺栓是否完好。
3、查看坠砣的钢丝绳是否有断丝断股，绳卡齐全牢固，钢丝绳在紧绳车的固定是否牢固。
4、检查绞车安全保护装置，安全制动闸部位不得短缺，制动闸必须灵敏可靠。
5、检查减速器及轴承的润滑油是否充足等，油量不足时应该随时补充。
6、绞车维护工、运料工要与司机取得联系，将巷道内杂物清理干净，并对地滚、变向轮挡车器进行详细检查，发现问题及时处理。
7、检查绞车控制开关、操纵按钮、电机、语音电铃等应无失爆现象。
信号必须声光兼备，声音清晰，准确可靠。
五、操作步骤1、听到清晰、准确的信号后，按信号指令方向空载启动电机试运转。
严禁无信号开车。
2、启动油泵，开启过卷保护电源，在安全制动器完全张开后，在进行慢速、快速。
运输（快速最大牵引重量15吨，慢速最大牵引重量28吨）。
在运行中快、慢速两闸严禁同时闸死，必须在闸死慢速时，快速闸必须放开。
无极绳绞车安装管理规范
无极绳绞车安装管理规范古汉山矿企业标准QB/GHS/JY-X-03-2011无极绳绞车安装管理规范编制：审核：批准：2011-X-X发布2011-X-X实施机电运输科发布无极绳绞车安装管理规范一、适用范围本标准适用于古汉山矿井下无极绳绞车运输系统二、引用标准2010版《煤矿安全规程》无极绳绞车使用维护说明书三、无极绳绞车的安装与调试：1、绞车安装的条件与技术要求：1.1根据使用的巷道条件、运输对象、使用要求，完成无极绳牵引绞车布置设计。
1.2牵引绞车安装位置需要扩巷时，设备安装前先按设计扩巷。
绞车、张紧装置、主副压绳轮必须处于同一水平面。
绞车前方及尾轮处必须预先设计车场，以保证摘挂钩作业安全。
车场长度必须满足一列车长度+梭车+过卷距离的最小长度要求。
1.3根据基础图进行基础施工，牵引绞车及主副压绳轮必须打混凝土地基固定，基础上表面应水平。
基础要与巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打地锚。
1.4牵引绞车安装于混凝土基础上，使工作时减少震动，以保证稳定。
混凝土基础尺寸可参照绞车房基础布置图施工，基础应独立，不可与其它基础相连以确保安全。
1.5地脚螺栓孔可在浇灌基础时留出，等设备稳好后再用二次灌浆将10条M30×1200mm地脚螺栓灌入。
但须注意：在浇灌基础时要预先留出准备二次灌浆的槽子。
基础浇灌须待5～6天混凝土凝固后方可安装绞车。
1.6主副压绳轮安装在绞车前方，其中心与主机轴线间距为3m，打混凝土基础通过4条M30×1200mm地脚螺栓固定，混凝土基础凝固期不少于4天。
主副压绳轮与主副绳中心线必须一致，防止钢丝绳在绞车驱动滚筒处咬绳。
1.7 若绞车安装位置底板完整，且岩性较好时，绞车主机可通过16根φ20×1800mm高强锚杆打地锚固定，但必须全长锚固。
1.8绞车安装完成后，必须加打4根直径不小于200mm的圆木压柱，加强稳固。
2、压绳轮及托辊安装技术要求：2.1主压绳轮与尾轮之间每10m安装一组托辊，托辊必须保证能够托住主副钢丝绳。
无极绳绞车安装措施规程
无极绳绞车安装措施规程无极绳绞车是一种广泛应用于吊装、牵引、升降等领域的机械设备。
安装无极绳绞车时必须按照相关规程进行，以确保设备正常运行并保证工作安全。
本文将介绍无极绳绞车的安装措施规程，共计。
一、安装前准备工作1.检查设备在安装前应检查设备的各种零部件是否齐全，如螺栓、螺母、垫片、螺栓挡圈等，同时检查零部件有无明显损坏或缺陷。
如有缺失或损坏，应及时更换。
2.准备工具安装无极绳绞车需要使用的工具一般包括扳手、钳子、螺丝刀等，需要提前准备好，确保在安装过程中不会受到无法预料的阻碍。
3.准备工作场所安装无极绳绞车的场所应当平整、宽敞，并要求有足够的承载能力。
场地内应该清理干净，并且要确保没有影响施工的杂物。
4.确定安装位置确定无极绳绞车的安装位置要尽量满足使用的需求，同时也要考虑到设备一旦安装，难以轻易移动。
一般而言，设备应当固定安装在地面或者钢结构上。
二、无极绳绞车安装措施规程1.安装无极绳绞车主体首先要确定无极绳绞车的主体机械全部到位，再将设备放置于安装位置，并利用扭力扳手将螺栓加扭并锁紧。
2.安装起重环将无极绳绞车的起重环安装于设备的联轴器上，然后将安装螺栓加扭，使设备牢固可靠。
3.安装绞盘头将绞盘头固定在无极绳绞车上，并用扭力扳手将螺钉加扭，以确保绞盘头的安全牢固。
4.安装绳盘体将绳盘体安装在无极绳绞车上，注意绳盘体的方向和配合。
安装后，利用扭力扳手将螺钉加紧，并松开绞盘头和绣花针的螺钉。
5.安装绳盘将绳盘安装在绞盘头上，并用扭力扳手将螺钉加紧，以确保绳盘的安全移动。
6.安装控制箱将无极绳绞车的控制箱安装在设备上，并将电缆线接好。
在电缆线的接线过程中，要注意颜色的区分，不同颜色的线不能混接。
7.调整绳盘松紧当绳盘松紧过紧时，可以利用冲孔钳将松紧度调整至适当位置。
需要注意的是，调整松紧度时应当逐步调整，防止损坏设备。
8.接线测试安装完成后，需要进行设备电器接线测试确保电路是否连通以及设备能否正常工作。
