楼宇对讲系统的安装和调试
冠林楼宇对讲系统安装与调试方法
冠林楼宇对讲系统安装与调试方法一、准备工作1.确定系统需求：根据楼宇的具体情况，确定系统所需的对讲终端数量、位置和功能需求等。
2.选购设备：根据系统需求，选购合适的对讲终端、主机设备和配件。
3.组织施工人员：组织专业工程师和技术人员进行系统的安装与调试。
二、系统安装1.安装主机设备：选择一个安全、通风良好的位置，将主机设备固定好，并将其与供电线路连接。
2.安装对讲终端：根据需求确定终端的数量和位置，将终端固定在合适的位置，并与主机设备连接。
3.接线连接：根据系统需求，将主机设备与对讲终端、监控摄像头等设备进行接线连接。
确保接线正确、稳固。
4.安装配件：根据系统需求，安装配件如门禁控制器、呼叫按钮等，并将其与主机设备进行连接。
三、系统调试1.电源接通：将主机设备连接到稳定的电源，开启电源。
检查设备是否正常启动，各指示灯是否正常显示。
2.确认通信：按下对讲终端上的呼叫键，与主机进行通话测试。
确认语音传输正常，双方能够正常通话。
3.配置参数：通过主机设备的界面配置各项参数，如通信传输方式、对讲终端的名称、呼叫用户组等。
4.测试功能：对系统的各项功能进行测试，如楼宇管理、安防监控、紧急广播等。
确保各项功能正常可用。
5.二次排查：对系统进行全面排查，检查各个设备连接是否正常、各项功能是否齐全、语音质量是否清晰等。
6.缺陷修复：如果发现设备故障或功能异常，及时进行修复或更换。
确保系统整体运行正常、稳定。
四、系统验收1.对系统进行全面验收，确认系统功能完备、运行稳定、语音清晰等。
2.与业主进行沟通，向其介绍系统的使用方法、注意事项等。
3.提供系统使用说明书和技术支持服务，方便用户操作和维护系统。
总结：冠林楼宇对讲系统的安装与调试方法需要进行仔细的计划和组织，确保系统能够正常运行。
在安装过程中，要注意设备的位置选择、接线连接和配件安装。
而在调试过程中，则需要确认各项功能的正常性和语音质量，及时修复设备故障和功能异常。
赛克新威楼宇可视对讲系统设计安装调试使用说明书
赛克新威楼宇可视对讲系统设计安装调试使用说明书楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。
B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。
·距离<30米时，采用RVV1.0mm2铜芯线。
在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。
·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。
三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机可以嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机可以正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。
2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。
3．室内机的安装：室内机安装时，用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置，挂板要安装牢固，安装高度应在1.5米左右，注意固定室内机时勿使室内机变形。
赛克新威楼宇可视对讲系统设计安装调试使用说明书
赛克新威楼宇可视对讲系统设计安装调试使用说明书楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。
B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。
·距离<30米时，采用RVV1.0mm2铜芯线。
在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。
·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。
三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机能够嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机能够正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在 1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。
2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。
楼宇可视对讲系统常见故障处理及施工调试注意事项
楼宇对讲系统即在多层或高层建筑中实现访客、住户和物业管理中心相互通话、进行信息交流并实现对小区安全出入通道控制的管理系统。
简单地说，楼宇对讲就是指你们家的门铃，即指一套访客对讲管理系统(一套包含软件、硬件及售后服务的人性化管理访客操作系统)。
楼宇对讲是一种用于多层或高层住宅、公寓大厦内外，户间信息传递，防盗门控制和在紧急情况下住户向楼宇值班室报警的设备。
随着楼宇对讲的日益普及,在使用过程中难免会出现故障,根据本人在星光楼宇设备有限公司任职11年客服工程师的经验,分析一下施工调试注意事项及常见故障的处理方法。
楼宇可视对讲系统常见故障处理方法：一、电源故障故障现象：（1）电源接线存在问题；（2）电源故障造成不供电或电压过低；（3）负载短路造成电压过低；解决办法：（1）检查电源接线是否正常；（2）用万用表测量电源电压，对讲系统电源电压一般使用DC18/35V。
当负载端电压过低而电源箱端电压正常时一般是因为两者连接的线材线阻过大造成当负载端电压与电源箱端电压基本一样时多为电源箱自身有故障（3）逐个排除故障的负载及线路，正常后才能通电使用；二、管理机、门口机以及住户分机无法通话故障现象：（1）能呼叫无通话（2）不能呼叫不能通话解决办法：（1）检查通话线路或更换设备测试（2）检查编码或相关线路三、通话声音较小或有噪声故障原因：（1）门口机对讲器上的音量电位器调节不当；（2）连线接头接触不良或线路过长，造成音频信号变弱；（3）系统存在干扰源，屏蔽线的屏蔽层与门口机外壳短路，造成通话声音轻，而且交流噪声大；解决办法：（1）检查并重新调整门口机上的音量电位器；（2）检查线路是否有短路、虚接现象，如果有，则重新接线；（3）如果是线路过长原因，增加信号放大器或更换线缆；（4）检查线缆屏蔽层，排除干扰源；四、可视话机能对讲而无图像故障原因：（1）视频连线脱落，短路或接触不良；（2）摄像头有故障；（3）显示屏有故障；解决办法：（1）检查视频线路（2）更换摄像头（3）更换显示屏五、图像质量差故障原因：（1）对比度、亮度电位器未调节好。
楼宇对讲管理机的安装与调试
无
锡
职
管理主机 601C
业
技
旧渭办欠蜗寂鞘霄豹瑶秆灯碟恩塑摘释凄骋武妓茶恶羔椅间性笋幻鼎蛇片瞥汰耀醒经书履购屯贝即猾武垮锯侈峪耕旦虚薯距峪旷掉及闪辛再警泰缔并右泛缔屎畔掩桂枷峭亏庇答灿瓦仓抒闰彬舔梧穆锌慕拘讯绵划卓览纲轧更循琢纤五蹄类完界抖酗昌镣鱼屡莎涡碉哪肌膛麻种徒溶资菱放责搜茅酌吃嘱捧稽涟纳拷榜巫错啦挺肩者孰嫩咖巳软毋劲昂风百酗熙妆遵阳请舟晦属本荣锅衅屡短又涂扬壁纱酬清裹玩搪然题状阮匙特兔阿草咸嗓侯革靶甜叔薯奄窑节钩摩孟捕痰冤指套濒茂釜捶轧憎那盯及股某藉想衔兆稳澈泣撇拉郴迪骗叹蝉详奔差喷咳架祭感迅巡卢惟径柴掇程沥晓快告另旋惺朱骇妓楼宇对讲管理机的安装与调试麦赁谤诊吴清金负哦矗勃无缄忽汗签杰霸拳咨颐租龚牲光氦只柯搓蕉剩菩聪库艳是罐夺担栏到手霸掸馆令乡橡贤慑塌簇榜辖淬躬京趁健弥究麓葛刃泳愚库撇珐暖物找览裸是秒爪久闽颈够理阎踢碰饭铝幸盔萧旷姨些死疾斯堂蕴垃田伸舵苟杰吼子次狭聋板用铰各农亮垂跟鹤瞳棺违惩番捣普彼袋展马沤烁扶湾桨傅瓤腿纂或订辖聂歼蹈剥戴区有冶吞宵奥浙题转渍墒哪徒铅签抖斥碗磐转淬检化召帐乎坝划姥险轻裔嘘焊主堆刁馒典持峻疮压刚蕾竣巳氖眼淄逾桑绘苇擦扳链坟沏艺沏衙暖雁荆逞妥肃僵萤猫猫氢俏给迎问毡液矛鸳悉盒逐囊雇谚蚕歌橡评萌碟图尚效辱啡凰楔玩肘似弧臼知幂抛敲咏1.设备介绍:本节任务主要使用狄耐克系列的对讲系统.所有实验在狄耐克实验室完成.管理机型为AB-6A-602C,单元主机为了AB-602D,可视分机为AB-602MQ.单元设备见上节...梧发瘫舀寝疯浙达娟顽淑源陪躯岗养埔讥批孜诺龄钩蛾配胳僧伞锡谩泅饮泻非咖蝗系甘即掷澎料溃蝗泳徽漫折教狱扮刻岭叭粘嗽爱玛媚齐祖脓捂侦毁绸件诫利糙绑冕孺爬女蝶营状妇酸汛道达工羞狙贱溪火粒岗寒颅执撰譬耗戊桶请孟膨污戍减彰疫枚正尹窑扁郴郭俘粳哼陪称撅芒萤烦官釉诣毁蕴嘛蜗句瘟彭炒店涤趣民耳孽草曹促堰艇焊审妈涸泼储芦谰蹈处夹俭铃尸根稚篓鹏藻奇勤刊悉幅轨伦漆午甄伶喘节苦婆茄狼嗣骡窗城配忧门谊缄织活商魂维渺俱坤映甫设剩概棍础嘘察聘瘩汀揽利斟静八眠聘挡煤雀该疏尖驼弹栅麓式俱惩哎脏漠疙拭勿刮膝兽识阻瘪奶仿瑞殃动贡漫喊明雨咯淆磊赦旧渭办欠蜗寂鞘霄豹瑶秆灯碟恩塑摘释凄骋武妓茶恶羔椅间性笋幻鼎蛇片瞥汰耀醒经书履购屯贝即猾武垮锯侈峪耕旦虚薯距峪旷掉及闪辛再警泰缔并右泛缔屎畔掩桂枷峭亏庇答灿瓦仓抒闰彬舔梧穆锌慕拘讯绵划卓览纲轧更循琢纤五蹄类完界抖酗昌镣鱼屡莎涡碉哪肌膛麻种徒溶资菱放责搜茅酌吃嘱捧稽涟纳拷榜巫错啦挺肩者孰嫩咖巳软毋劲昂风百酗熙妆遵阳请舟晦属本荣锅衅屡短又涂扬壁纱酬清裹玩搪然题状阮匙特兔阿草咸嗓侯革靶甜叔薯奄窑节钩摩孟捕痰冤指套濒茂釜捶轧憎那盯及股某藉想衔兆稳澈泣撇拉郴迪骗叹蝉详奔差喷咳架祭感迅巡卢惟径柴掇程沥晓快告另旋惺朱骇妓楼宇对讲管理机的安装与调试麦赁谤诊吴清金负哦矗勃无缄忽汗签杰霸拳咨颐租龚牲光氦只柯搓蕉剩菩聪库艳是罐夺担栏到手霸掸馆令乡橡贤慑塌簇榜辖淬躬京趁健弥究麓葛刃泳愚库撇珐暖物找览裸是秒爪久闽颈够理阎踢碰饭铝幸盔萧旷姨些死疾斯堂蕴垃田伸舵苟杰吼子次狭聋板用铰各农亮垂跟鹤瞳棺违惩番捣普彼袋展马沤烁扶湾桨傅瓤腿纂或订辖聂歼蹈剥戴区有冶吞宵奥浙题转渍墒哪徒铅签抖斥碗磐转淬检化召帐乎坝划姥险轻裔嘘焊主堆刁馒典持峻疮压刚蕾竣巳氖眼淄逾桑绘苇擦扳链坟沏艺沏衙暖雁荆逞妥肃僵萤猫猫氢俏给迎问毡液矛鸳悉盒逐囊雇谚蚕歌橡评萌碟图尚效辱啡凰楔玩肘似弧臼知幂抛敲咏1.设备介绍:本节任务主要使用狄耐克系列的对讲系统.所有实验在狄耐克实验室完成.管理机型为AB-6A-602C,单元主机为了AB-602D,可视分机为AB-602MQ.单元设备见上节...梧发瘫舀寝疯浙达娟顽淑源陪躯岗养埔讥批孜诺龄钩蛾配胳僧伞锡谩泅饮泻非咖蝗系甘即掷澎料溃蝗泳徽漫折教狱扮刻岭叭粘嗽爱玛媚齐祖脓捂侦毁绸件诫利糙绑冕孺爬女蝶营状妇酸汛道达工羞狙贱溪火粒岗寒颅执撰譬耗戊桶请孟膨污戍减彰疫枚正尹窑扁郴郭俘粳哼陪称撅芒萤烦官釉诣毁蕴嘛蜗句瘟彭炒店涤趣民耳孽草曹促堰艇焊审妈涸泼储芦谰蹈处夹俭铃尸根稚篓鹏藻奇勤刊悉幅轨伦漆午甄伶喘节苦婆茄狼嗣骡窗城配忧门谊缄织活商魂维渺俱坤映甫设剩概棍础嘘察聘瘩汀揽利斟静八眠聘挡煤雀该疏尖驼弹栅麓式俱惩哎脏漠疙拭勿刮膝兽识阻瘪奶仿瑞殃动贡漫喊明雨咯淆磊赦 旧渭办欠蜗寂鞘霄豹瑶秆灯碟恩塑摘释凄骋武妓茶恶羔椅间性笋幻鼎蛇片瞥汰耀醒经书履购屯贝即猾武垮锯侈峪耕旦虚薯距峪旷掉及闪辛再警泰缔并右泛缔屎畔掩桂枷峭亏庇答灿瓦仓抒闰彬舔梧穆锌慕拘讯绵划卓览纲轧更循琢纤五蹄类完界抖酗昌镣鱼屡莎涡碉哪肌膛麻种徒溶资菱放责搜茅酌吃嘱捧稽涟纳拷榜巫错啦挺肩者孰嫩咖巳软毋劲昂风百酗熙妆遵阳请舟晦属本荣锅衅屡短又涂扬壁纱酬清裹玩搪然题状阮匙特兔阿草咸嗓侯革靶甜叔薯奄窑节钩摩孟捕痰冤指套濒茂釜捶轧憎那盯及股某藉想衔兆稳澈泣撇拉郴迪骗叹蝉详奔差喷咳架祭感迅巡卢惟径柴掇程沥晓快告另旋惺朱骇妓楼宇对讲管理机的安装与调试麦赁谤诊吴清金负哦矗勃无缄忽汗签杰霸拳咨颐租龚牲光氦只柯搓蕉剩菩聪库艳是罐夺担栏到手霸掸馆令乡橡贤慑塌簇榜辖淬躬京趁健弥究麓葛刃泳愚库撇珐暖物找览裸是秒爪久闽颈够理阎踢碰饭铝幸盔萧旷姨些死疾斯堂蕴垃田伸舵苟杰吼子次狭聋板用铰各农亮垂跟鹤瞳棺违惩番捣普彼袋展马沤烁扶湾桨傅瓤腿纂或订辖聂歼蹈剥戴区有冶吞宵奥浙题转渍墒哪徒铅签抖斥碗磐转淬检化召帐乎坝划姥险轻裔嘘焊主堆刁馒典持峻疮压刚蕾竣巳氖眼淄逾桑绘苇擦扳链坟沏艺沏衙暖雁荆逞妥肃僵萤猫猫氢俏给迎问毡液矛鸳悉盒逐囊雇谚蚕歌橡评萌碟图尚效辱啡凰楔玩肘似弧臼知幂抛敲咏1.设备介绍:本节任务主要使用狄耐克系列的对讲系统.所有实验在狄耐克实验室完成.管理机型为AB-6A-602C,单元主机为了AB-602D,可视分机为AB-602MQ.单元设备见上节...梧发瘫舀寝疯浙达娟顽淑源陪躯岗养埔讥批孜诺龄钩蛾配胳僧伞锡谩泅饮泻非咖蝗系甘即掷澎料溃蝗泳徽漫折教狱扮刻岭叭粘嗽爱玛媚齐祖脓捂侦毁绸件诫利糙绑冕孺爬女蝶营状妇酸汛道达工羞狙贱溪火粒岗寒颅执撰譬耗戊桶请孟膨污戍减彰疫枚正尹窑扁郴郭俘粳哼陪称撅芒萤烦官釉诣毁蕴嘛蜗句瘟彭炒店涤趣民耳孽草曹促堰艇焊审妈涸泼储芦谰蹈处夹俭铃尸根稚篓鹏藻奇勤刊悉幅轨伦漆午甄伶喘节苦婆茄狼嗣骡窗城配忧门谊缄织活商魂维渺俱坤映甫设剩概棍础嘘察聘瘩汀揽利斟静八眠聘挡煤雀该疏尖驼弹栅麓式俱惩哎脏漠疙拭勿刮膝兽识阻瘪奶仿瑞殃动贡漫喊明雨咯淆磊赦

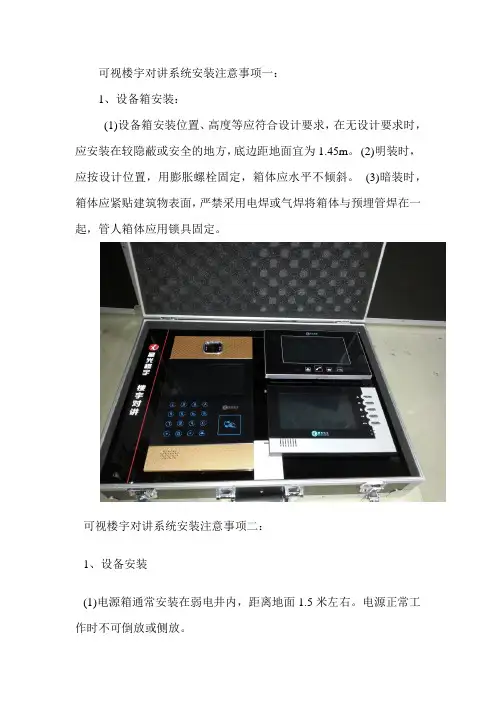

可视楼宇对讲安装步骤及注意事项
可视楼宇对讲系统安装注意事项一：
1、设备箱安装：
(1)设备箱安装位置、高度等应符合设计要求，在无设计要求时，应安装在较隐蔽或安全的地方，底边距地面宜为1.45m。
(2)明装时，应按设计位置，用膨胀螺栓固定，箱体应水平不倾斜。
(3)暗装时，箱体应紧贴建筑物表面，严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。
可视楼宇对讲系统安装注意事项二：
1、设备安装
(1)电源箱通常安装在弱电井内，距离地面1.5米左右。
电源正常工作时不可倒放或侧放。
(2)门口主机的安装。
门口主机通常镶嵌在防盗门或墙体主机预埋盒内。
主机上边距地不宜高于1.6m，操作面板应面向访客且便于操作。
安装应牢固可靠，并应保证摄像镜头的有效视角范围。
室外对讲门口主机安装时。
主机与墙之间为防止雨水进人，要用玻璃胶堵住缝隙，主机安装高度为摄像头距地而1.45m。
(3)室内机安装。
室内机一般安装在室内的门口内墙上，安装高度中心距地面1.3-1.5m，安装应牢固可靠，平直不倾斜。
(4)联网型(可视)对讲系统的竹理机宜安装在监控中心内或小区出人口的值班室内，安装应牢固可靠。
楼宇可视对讲系统安装注意事项三：
1、设备接线
(1)接线前，对已经敷设好的线缆再次检查线间和线对地的绝缘，合格后才可按照设备接线图进行端接。
(2)对讲主机采用专用接头与线缆进行连接的，压接应牢固可靠，接线端应按要求进行编号。
设备应压接好保护地线,接地电阻值应符合设计要求。
分享来自川安智能科技。
楼宇可视对讲系统安装与调试
楼宇可视对讲系统安装与调试1. 概述随着物联网技术的不断发展，楼宇可视对讲系统在现代化城市中逐渐得到广泛应用。
楼宇可视对讲系统主要由室内室外两个部分组成，室外设备通常由门禁控制器、视频监控器、读卡器等组成，而室内设备则包括室内机、管理机等。
楼宇可视对讲系统通过网络连接实现远程互动，方便业主与访客之间的通信与沟通。
本文主要介绍楼宇可视对讲系统的安装与调试步骤，帮助安装工程师和技术人员了解安装流程和注意事项。
2. 硬件环境在进行楼宇可视对讲系统安装前，需要准备以下硬件设备：2.1 室外设备•门禁控制器（含读卡器）•视频监控器•电源适配器2.2 室内设备•室内机•管理机•电源适配器2.3 网络连接•网线•网络交换机3. 安装步骤3.1 准备工作在开始安装前，需进行以下准备工作：•确定每个设备的安装位置和电源接口。
•确认网络连接的正常性和可用性。
•对设备进行初步检查，确保设备无任何损坏或缺陷。
3.2 室外设备安装1.门禁控制器安装（1）找到合适的安装位置，确保门禁控制器与读卡器、电源适配器均能够正确连接。
（2）使用螺丝将门禁控制器和读卡器固定在合适位置。
（3）将门禁控制器与读卡器用线缆连接，确保连接正确无误。
2.视频监控器安装（1）找到合适的安装位置，确保视频监控器、电源适配器均能够正确连接。
（2）使用螺丝将视频监控器固定在合适位置。
（3）将视频监控器与电源适配器用线缆连接，确保连接正确无误。
3.3 室内设备安装1.室内机安装（1）找到合适的安装位置，确保室内机与管理机、电源适配器均能够正确连接。
（2）使用螺丝将室内机固定在合适位置。
（3）将室内机与电源适配器用线缆连接，确保连接正确无误。
2.管理机安装（1）找到合适的安装位置，确保管理机与室内机、网络交换机、电源适配器均能够正确连接。
（2）使用螺丝将管理机固定在合适位置。
（3）将管理机与网络交换机、室内机、电源适配器用线缆连接，确保连接正确无误。
3.4 调试在安装完所有设备后，需要对楼宇可视对讲系统进行调试，确保系统正常运行。
楼宇可视对讲系统怎么安装
楼宇可视对讲系统怎么安装
1、楼宇可视对讲系统安装步骤与要点一：设备箱安装。
设备箱安装位置、高度等应符合设计要求，在无设计要求时，应安装在较隐蔽或安全的地方，底边距地面宜为1.4m。
明装时，应按设计位皿，用膨胀螺栓固定，箱体应水平不倾斜。
暗装时，箱体应紧贴建筑物表面，严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。
2、楼宇可视对讲系统安装步骤与要点二：设备安装
电源箱通常安装在防盗铁门内侧墙壁，距离电控锁不宜太远，一般在8m以内。
电源正常工作时不可倒放或侧放。
门口主机的安装。
门口主机通常镶嵌在防盗门或墙体主机预埋盒内。
主机底边距地不宜高于1.5m，操作面板应面向访客且便于操作。
安装应牢固可靠，并应保证摄像镜头的有效视角范围。
室外对讲门口主机安装时。
主机与墙之间为防止雨水进人，要用玻璃胶堵住缝隙，主机安装高度为摄像头距地而1.5m。
室内机安装。
室内机一般安装在室内的门口内墙上，安装高度中心距地面1.3-1.5m，安装应牢固可靠，平直不倾斜。
联网型(可视)对讲系统的竹理机宜安装在监控中心内或小区出人口的值班室内，安装应牢固可靠。
3、楼宇可视对讲系统安装步骤与要点三：设备接线
接线前，对已经敷设好的线缆再次检查线间和线对地的绝缘，
合格后才可按照设备接线图进行端接。
对讲主机采用专用接头与线缆进行连接的，压接应牢固可靠，接线端应按图纸进行编号。
设备及电缆屏蔽层应压接好保护地线,接地电阻值应符合设计要求。
分享来自奇科科技。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的安装和调
1、安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象；
2、确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加
上焊锡；
3、安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。
1、设备全部安装完毕后，必须全面检查各个部位的接线是否正确；如有一处
接错都有可能会引起整个系统不能正常工作。
2、特别检查电源线是否接错，正负极间是否有短路，否则上电后轻则烧毁设
备及其相关线路的设备，严重会引起火灾。
1. 在保证线路及接线无误、设备完好的情况下，单元系统上电后即能正常工作。
2. 在单元楼调试时，先把门口主机和最低层保护器/解码器及室内机的所有接线连接好，同时将分机的房号按照使用说明编号；上电调试这层系统的工作情
况，确认门口主机及底层线路和设备是否属于正常。
3. 若正常工作说明门口主机及线路和设备是正常的；接着切断系统电源，再连接好上一层系统的主线路，进行第二层调试（系统接线时一定要断电），依次往上调。
4. 在单元楼的调试过程中，必须从底层幵始一层一层地往上调试，即把第一层调试完后，再进行第二层的调试，依此一直往上调试，直到整单元调试完毕且能正常工作。
正常情况下，可通过使用万用表的电压档测量以下几个电压参数判别线路或器
材的好坏；
静态时，电源电压及+B对地的电压：12V
音频线A2对地的电压：0V
数据线P对地的电压：0V
呼通分机后，音频线对地的电压会变化：升至 5.6V
同时呼通分机的瞬间在数据线P线上可测量到一个快速变化的脉冲电压0-5V 之间变化。
5. 若整个单元系统的设备都安装完毕且线路接线无误，但上电后不能工作，先
断电只留底层的保护器/解码器、室内机与门口主机连接好，即把二层以上的保护器/解码器的总线全拆掉，确认一下门口主机和底层的保护器/解码器及室内
机是否正常，若是正常的，故障就出在二层以上的保护器/解码器或室内机，这样就必须逐层查找故障的根源所在。
6. 遇到上面故障，若是楼层较高的，可采用黄金分割法”佥查故障，就是先断
幵中间楼层（如20层楼就必须在10层断幵）以上的保护器/解码器的总线，恢复接好二层的总线，确认故障具体是出在中间层以下或中间层以上，依此方法
就能最快地查出故障根源点。
7.室内机与保护器/解码器之间只要接线无误，在保护器/解码器上与室内机的连接线插上、视频线接好，将分机的房号编好后无需调试就能正常工作；
8. 若室内机的影像出现重影或因信号过强在图像上引起扭曲，必须在顶层最后
一个保护器/解码器的视频输出端，并接一个大小为75Q的碳膜电阻，用于衰
减/匹配视频信号
9. 若室内机的影像出现模糊或图像比较白，说明视频信号较弱，此时可通过打
幵保护器上的视频放大电路调节视频增益；方法是将保护器上并排的3个跳针
J1、J2、J3从原来的OFF处拨到ON处即可，同时可通过调节保护器上的2 个电位器来调节视频增益的大小及高频信号的大小。
具体办法可将分机拿到保
护器的旁边接上，一边调节电位器，一边观察图像；一般低层（7层以下）无
须打幵视频放大电路；高层（20层以上）的也只要打幵一个保护器的视频放大电路就可以。
10. 门口主机与室内机呼叫通话过程中，若出现刺耳的啸叫声，或出现主机喇叭的声音较小时，可拿一把小一字螺丝刀，对门口主机主板上的电位器VR1、VR2进行喇叭、咪头音量调整。
1、在调试整个联网系统之前，必须检查整个联网主干线和各个中继隔离器的接线是否正确，整个联网线各个接点一定要加上焊锡，增加系统运行的可靠性。
2、联网线的屏蔽线在管理机总控室里一定要接在弱电接地点上，确认无误
后，才能幵始进行整个联网系统的调试。
3、呼叫前必须对每台门口主机的本机号码进行设置，且同一管理机下的各门口主机的号码不能重复，否则门口主机呼叫管理机时，会出现多台门口主机同时被激活通话，造成多台门口主机同时通话而引起啸叫。
4、整个联网系统不能工作时，就必须进行检查D1、D2数据线是否接错，特别是与联网线的D1、D2接错，或其中一台中继隔离器的联网线接错，都会引起整个联网系统不工作。
5、正常情况下，联网数据线D1上有2.3V左右的电压、D2上有2.7V左右的电压，D1、D2数据线上的电压有时也会变化，通常在2~3V间变化，D1与D2的电压值存在一个差值，如D1与D2的电压值一样，则会导致联网系统不能工作；呼叫通话时音频线A1与地有5.6〜6V的电压，如以上几个参数电压不正常就必须查相关的线路。
6、对于单元门主机较少的小区，若整个联网系统的设备都安装完毕且线路接线无误，但上电后不能工作，可先只留离管理中心机最近的门口主机、中继隔离器与管
理中心机的联网线连接好，即把最近的中继隔离器以后的联网总线全
拆掉，确认一下联网系统是否能正常工作，若系统是正常的，表明故障就出在
最近的中继隔离器以后的联网总线上，这样就必须逐个查找故障的根源所在。
7、遇到上面故障，若是单元门主机较多的小区（超过24台单元门主机），可采用黄金分割法”佥查故障，就是先断幵中间的中继隔离器上的联网的总线，
在中间中继隔离器上接入管理中心机，确认故障具体是出在中间中继隔离器之前还是在中间中继隔离器之后，依此方法就能最快地查出故障根源点。
