浅谈二次供水泵房设备配置及远程监控
《城市二次供水远程监控系统设计》范文
《城市二次供水远程监控系统设计》篇一一、引言随着城市化进程的加快，城市供水系统的重要性日益凸显。
二次供水作为城市供水系统的重要组成部分，其运行状态直接关系到居民的生活质量。
然而，传统的二次供水管理模式存在诸多问题，如信息反馈不及时、管理效率低下等。
因此，设计一套城市二次供水远程监控系统显得尤为重要。
该系统能够实时监测供水状态，提高管理效率，保障供水安全，为城市供水管理提供有力支持。
二、系统设计目标城市二次供水远程监控系统的设计目标主要包括以下几个方面：1. 实现二次供水的实时监测，包括水质、水位、压力等参数的监测。
2. 提高管理效率，实现远程控制，降低人工成本。
3. 保障供水安全，及时发现并处理供水异常情况。
4. 提供数据支持，为供水系统的优化提供依据。
三、系统设计原则1. 可靠性：系统应具有较高的可靠性，确保在各种环境下都能稳定运行。
2. 实时性：系统应具备实时监测功能，确保数据信息的及时性。
3. 扩展性：系统应具有良好的扩展性，以适应未来城市供水的发展需求。
4. 易用性：系统应操作简便，界面友好，便于管理人员使用。
四、系统架构设计城市二次供水远程监控系统主要由以下几个部分组成：数据采集层、数据传输层、数据处理层和应用层。
1. 数据采集层：通过安装在水厂的传感器，实时采集二次供水的各项参数，如水质、水位、压力等。
2. 数据传输层：将采集到的数据通过无线通信网络传输至数据中心。
3. 数据处理层：对传输过来的数据进行处理，包括数据存储、数据分析等。
4. 应用层：通过人机交互界面，展示实时数据，实现远程控制和管理。
五、系统功能设计1. 实时监测：通过传感器实时监测二次供水的各项参数，如水质、水位、压力等。
2. 远程控制：通过应用层的人机交互界面，实现远程控制，包括启停泵站、调节水位等。
3. 报警功能：当监测到供水异常时，系统应自动报警，并通过手机短信、邮件等方式通知管理人员。
4. 数据统计与分析：对历史数据进行统计与分析，为供水系统的优化提供依据。
新都花园小区二次供水设备及泵房内部配套机电设施(监控、
新都花园小区二次供水设备及泵房内部配套机电设施随着城市建设的不断发展，高层建筑日益增多，二次供水设备作为保障居民生活用水的重要设施，其性能和可靠性至关重要。
新都花园小区为提高居民生活质量，对二次供水设备及泵房内部配套机电设施进行了全面升级，并引入了先进的监控技术，确保供水系统的稳定运行。
一、二次供水设备1. 设备选型：新都花园小区二次供水设备选用了高效节能的变频调速泵组，根据小区用水需求，合理配置泵组数量和型号，确保供水压力稳定，满足居民用水需求。
2. 设备性能：二次供水设备具备自动启停、恒压供水、过载保护、缺相保护等功能，确保设备运行安全可靠。
同时，设备采用先进的控制系统，实现无人值守，降低人工成本。
3. 设备维护：二次供水设备定期进行维护保养，包括清洁、润滑、紧固、更换易损件等，确保设备正常运行。
设备维护由专业人员进行，严格遵守操作规程，确保维护人员的安全。
二、泵房内部配套机电设施1. 供电系统：泵房内部配套机电设施采用双回路供电，确保供电可靠性。
供电系统包括配电柜、电缆、开关等，满足设备运行需求。
2. 排水系统：泵房内部配套机电设施包括排水泵、排水管等，确保泵房内部无积水，避免设备受潮。
3. 通风系统：泵房内部配套机电设施包括通风机、通风管道等，确保泵房内部空气流通，降低设备温度，延长设备使用寿命。
4. 消防系统：泵房内部配套机电设施包括消防栓、灭火器等，确保在发生火灾时能够及时扑灭，保障设备安全。
三、监控技术1. 监控系统：新都花园小区二次供水设备及泵房内部配套机电设施引入了先进的监控系统，对设备运行状态、参数进行实时监控，确保设备正常运行。
2. 远程控制：监控系统支持远程控制功能，管理人员可以通过远程控制平台对设备进行启停、调节等操作，提高管理效率。
3. 报警功能：监控系统具备报警功能，当设备运行异常时，能够及时发出报警信号，通知管理人员进行处理，避免事故的发生。
4. 数据分析：监控系统对设备运行数据进行采集、存储和分析，为设备维护、改进提供数据支持。
小区自来水二次加压泵站远程监控系统方案
小区自来水二次加压泵站远程监控系统方案一、小区自来水二次加压泵站远程监控系统方案项目概述随着城市高效快速地发展，市区规模越来越大，小区二次加压泵房将继续增加，供水公司二次加压泵房管理工作将更加繁重。
目前小区二次加压供水方式主要有两种，一种是不锈钢水箱+不锈钢多级离心水泵+变频控制设备联合供水；另一种为管网叠压供水方式（bohaigs无负压供水设备），前者数量居多，后者数量偏少。
而二次加压泵房大多分散在城市各小区，而且多数泵房属无人值守，采用人员定时巡视，管理工作较被动。
一旦供水设备出故障，往往需等到居民打电话投诉后，再派人去现场处理，既耽误时间又不知设备故障原因，不能及时对症排除故障，恢复供水。
江苏省某供水公司为了改变这种状况，适应时代的发展，想借助互联网的方式来对设备进行远程监控，实施24小时实时监控，并能根据设备运行状态，对参数进行预警数值采集，提前进行干预，使故障消除在萌芽期。
我司技术工程师根据多年的经验以及对客户公司的沟通和了解，特提出了如下解决方案：通过智能网关对小区二次供水加压泵站PLC远程监控，来监视和采集水位、压力、流量、泵启停等各种数据供控制中心及有关部门分析和决策取用，提高工作效率，保证供水质量。
以实现无人值守、远程监控和管理控制一体化，大大提高供水设备自动化水平，提高工作效率，保障安全可靠供水。
二、小区自来水二次加压泵站PLC远程监控系统组成：监控系统按照分散控制、集中操作、分级管理、配置灵活、组态方便的设计思想,分别实现对现场数据的采集和水泵机组的启停控制。
系统由2层结构组成,分别是管理层和现场层。
管理层为工业计算机，其主要作用是与控制层的PLC通信，获得生产过程所需的数据,显示工艺流程,提示报警,生成报表并支持报表打印。
现场层为现场设备,是控制系统信号的提供者,如水泵电机内温度传感器、压力传感器、阀门到位信号等。
三、PLC远程监控系统的通信平台无线通信：每个加压泵站与调度中心之间通过工业以太网网关、4G、Wifi等通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信，监控系统中的网络通信功能主要由以太网通信模块和串口服务器来完成。
《2024年城市二次供水远程监控系统设计》范文
《城市二次供水远程监控系统设计》篇一一、引言随着城市化进程的加速，城市供水系统的稳定性和安全性变得尤为重要。
二次供水作为城市供水系统的重要组成部分，其运行状态直接关系到居民的日常生活。
为了提升城市二次供水的监管效率，降低运营成本，以及应对突发供水问题，城市二次供水远程监控系统的设计显得尤为关键。
本文将就城市二次供水远程监控系统的设计进行详细阐述。
二、系统设计目标城市二次供水远程监控系统的设计目标主要包括以下几个方面：1. 提高供水系统的运行效率，实时监测供水设备的运行状态。
2. 保障供水安全，及时发现并处理供水系统中的异常情况。
3. 降低运营成本，通过远程监控实现自动化管理，减少人工巡检的频率和成本。
4. 增强应对突发事件的能力，如水污染、设备故障等，确保城市供水的稳定供应。
三、系统设计原则1. 实时性：系统应具备实时监测和数据处理能力，确保信息的及时传递。
2. 可靠性：系统应具备高可靠性，确保在各种环境下都能稳定运行。
3. 安全性：系统应具备高度的数据安全性，保护用户信息和系统数据不被非法获取和篡改。
4. 可扩展性：系统应具备可扩展性，以适应未来城市供水的需求变化。
四、系统架构设计城市二次供水远程监控系统主要由以下几个部分组成：1. 数据采集层：通过传感器、仪表等设备实时采集供水设备的运行数据。
2. 数据传输层：将采集的数据通过有线或无线方式传输至数据中心。
3. 数据处理层：对接收到的数据进行处理和分析，提取有用的信息。
4. 应用层：包括用户界面、数据分析、报警等功能模块。
五、系统功能设计1. 数据采集与传输：通过传感器和仪表实时采集供水设备的运行数据，并通过网络将数据传输至数据中心。
2. 数据处理与分析：对接收到的数据进行处理和分析，提取有用的信息，如供水量、水质等。
3. 远程监控：通过用户界面实时显示供水设备的运行状态和数据，实现远程监控。
4. 报警功能：当供水系统出现异常情况时，系统应自动报警并通知相关人员进行处理。
二次供水加压泵房远程监控系统.docx
二次加压泵房远程监控系统需求说明书目录一、...................................................... 引言1二、.................................................. 功能需求4三、.................................... 二次加压泵水泵运行管理5四、........................................ 泵站运行的显示方式9五、.......................................... 远程门禁系统管理9六、.......................................... 视频在线监控管理10七、........................................ 手机端数据监测功能11八、........................................ 加压泵房的设备管理11九、........................................ 加压泵房的能耗管理12十、系统软硬件技术细节描述 (12)、引言1.1建设二次加压泵房远程监控系统的背景二次加压泵房是城市供水的重要组成部分，随着城市的发展二次加压泵房及加压设备将会越来越多，涉及的用水户也越来越多。
为确保安全优质供水，适应发展的需要，加强对现有加压泵房的实时监控，加强泵房运行的能耗源管理，加强泵房的安全管理，及时发现并处理泵房出现的问题，解决今后泵房增加带来巡检人员的增加的问题，需要建立一个集自动化、信息化、智能化为一体的“二次供水公司加压泵房远程监控系统”信息管理平台。
建立“二次供水公司加压泵房远程监控系统”信息管理平台，实时在线监测城区各二次供水加压泵站的电机运行、阀门状态、流量等指标及泵房环境，将数据汇集到系统平台，在远程进行实时监控，及时、准确地掌握泵站运行信息，以便及时发现问题，并讯速做出反应，还可以通过对历史数据的分析，对加压泵房生产设备运行参数进行调节。

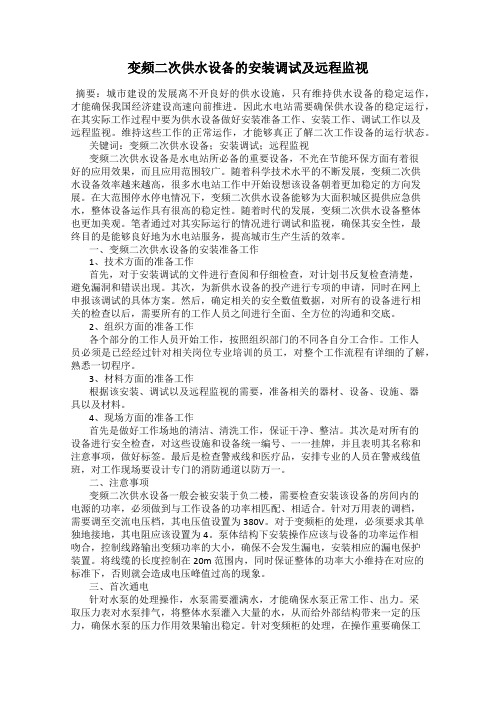

变频二次供水设备的安装调试及远程监视
变频二次供水设备的安装调试及远程监视摘要：城市建设的发展离不开良好的供水设施，只有维持供水设备的稳定运作，才能确保我国经济建设高速向前推进。
因此水电站需要确保供水设备的稳定运行，在其实际工作过程中要为供水设备做好安装准备工作、安装工作、调试工作以及远程监视。
维持这些工作的正常运作，才能够真正了解二次工作设备的运行状态。
关键词：变频二次供水设备；安装调试；远程监视变频二次供水设备是水电站所必备的重要设备，不光在节能环保方面有着很好的应用效果，而且应用范围较广。
随着科学技术水平的不断发展，变频二次供水设备效率越来越高，很多水电站工作中开始设想该设备朝着更加稳定的方向发展。
在大范围停水停电情况下，变频二次供水设备能够为大面积城区提供应急供水，整体设备运作具有很高的稳定性。
随着时代的发展，变频二次供水设备整体也更加美观。
笔者通过对其实际运行的情况进行调试和监视，确保其安全性，最终目的是能够良好地为水电站服务，提高城市生产生活的效率。
一、变频二次供水设备的安装准备工作1、技术方面的准备工作首先，对于安装调试的文件进行查阅和仔细检查，对计划书反复检查清楚，避免漏洞和错误出现。
其次，为新供水设备的投产进行专项的申请，同时在网上申报该调试的具体方案。
然后，确定相关的安全数值数据，对所有的设备进行相关的检查以后，需要所有的工作人员之间进行全面、全方位的沟通和交底。
2、组织方面的准备工作各个部分的工作人员开始工作，按照组织部门的不同各自分工合作。
工作人员必须是已经经过针对相关岗位专业培训的员工，对整个工作流程有详细的了解，熟悉一切程序。
3、材料方面的准备工作根据该安装、调试以及远程监视的需要，准备相关的器材、设备、设施、器具以及材料。
4、现场方面的准备工作首先是做好工作场地的清洁、清洗工作，保证干净、整洁。
其次是对所有的设备进行安全检查，对这些设施和设备统一编号、一一挂牌，并且表明其名称和注意事项，做好标签。
最后是检查警戒线和医疗品，安排专业的人员在警戒线值班，对工作现场要设计专门的消防通道以防万一。
小区二次供水泵站泵房远程监控系统
A
B
C
D
用户满意度
通过提高供水系统的稳定性和可靠性，以 及降低能耗和运行成本，提高了用户满意 度。
管理效率
远程监控系统提高了管理效率，减少了人 工巡检的频率和时间，降低了管理成本。
06
未来展望与改进方向
技术发展趋势
物联网技术
利用物联网技术实现泵房设备与监控系统的实时 连接，提高数据传输的准确性和实时性。
数据可视化
采用数据可视化技术，将监控数据以图形、图表等形式展示出来，方 便用户直观地了解泵房的运行状态和趋势。
05
系统应用与效果
应用实例
1 2 3
小区概况
某小区共有居民楼10栋，住户500户，泵站负责 整个小区的二次供水。
系统部署
在泵站内安装了远程监控系统，包括摄像头、传 感器、数据采集器等设备，实现对泵房的实时监 控和数据采集。
传统的人工巡检方式存在效率低下、实时性差等问题，无法满足现代供水系统的需 求。
目的和意义
实现对二次供水泵站泵房的远 程实时监控，提高供水服务的 可靠性和稳定性。
通过实时监测和数据分析，及 时发现和解决供水系统中的问 题，保障居民用水安全。
提高供水企业的运营效率和管 理水平，降低运营成本，提升 服务质量。
02
小区二次供水泵站泵房现状
传统监控方式的不足
人力成本高
传统监控方式需要大量人员现场 巡检，人力成本较高，且效率低
下。
实时性差
传统监控方式无法实时监测泵房的 运行状态，无法及时发现和处理故 障。
数据记录不准确
传统监控方式依赖人工记录数据， 容易产生误差，且无法实现数据追 溯。
远程监控系统的优势
实际应用
二次供水远程监测
二次供水远程监测
行业现状
随着城镇化步伐的加快，用于城市二次供水的无负压供水设备正被居民楼、小区广泛使用。
但由于居民楼与小区在各城市中广泛分布,因此，如何实时有效地监控及管理全城甚至是全国的供水设备已成为众多无负压供水设备制造商最为头疼的问题。
解决方案
厦门物通博联针对无负压供水设备维护的实时性、高效性、广域性等特点提供基于P1C远程监控的二次供水物联网解决方案，她不仅可以实现在一个平台上实时监控各地所有的供水设备、同时还能实现对设备的故障预警和故障诊断以及数据远程采集等功能。
具体供水远程监控系统架构如下
系统组成
无负压供水远程监控系统由工业智能网关、无负压设备数据应用云平台通过物通博联穿透云管道形成的安全设备管理系统。
工业智能网关作为系统的数据采集端，与变频控制器中的核心控制器（如P1C）以及现场采集器等连接，以GPRS^GAG以太网等方式上网，通过物通博联穿透云安全通道，将采集到的数据上传至数据服务中心，监控中心通过PC或手机端展示。
系统功能：
通过PC或手机端实时监控各地供水设备的实时数据，历史曲线,视频监测显示，故障预警及故障诊断，并能够管理水泵安装的小区、机组、联系人等信息，保存机组的历史运行状态，可在地图上标注
手机端功能展示: 设备安装的位置。
电胭端平台功能展示:。
二次供水泵房电气设备的配置与智能监控
二次供水泵房电气设备的配置与智能监控摘要：城市市区规模越来越大，小区二次加压泵房数量将会持续增加，供水公司二次加压泵房管理工作将会更加繁重。
二次加压泵房分散在城市的各个小区，大部分泵房无人值守，常规情况下使用人员定时巡视、管理，管理方式比较落后和被动。
新时期智能控制、远程监控手段成为趋势，改变了传统供水设备出现故障后泵房无人发现，只有靠居民拨打投诉电话后再派人去现场处理的局面，实现现代泵房电气设备的智能化管理。
关键词：二次供水；泵房设备；智能现阶段社会发展速度加快，城市化进程速度增加，越来越多高层建筑的出现，增加了供水管理的难度。
居民用水问题是现代社会发展过程中的重要组成部分，因此相关部门、工作人员都需要高度重视二次供水设备的使用，结合现有情况的基础山上以先进技术来保证居民的生活用水，改善用水困难、水资源缺乏的现状。
现阶段为真正意义上的实现高层建筑的二次供水顺利开展，需要合理配置水泵房内的电气设备。
1.二次供水泵房电气设备的配置1.案例某高层建筑小区为满足高层自来水的需要，设置二次供水泵房，泵房内设置三个加压区，分别是：A区，A区水压为低压；B区，中压；C区，水压为高压。
结合本小区实际情况，综合参考用户用水量，在每一个加压区设置4台水泵，分别是1#、2#、3#、4#，其中1~3#是主泵，4#是恒压用辅泵。
根据标准化物业管理的规范和相关要求，对二次供水泵站的电气设备配置进行科学管理，同时利用二次供水泵房远程监控系统速进行实时有效的监督管理。
1.1.二次供水泵电气设备配置模式1.变频电柜控制系统使用西门子PLC收集出水管上压力传感器参数，实现设备的监督、管理，使用对应技术方案，以计算机输出模拟控制量ABB变频器，用以调速控制给水泵的频率，实现出水口出水压力的控制。
同时设置稳压泵、稳压罐，在设备的支持下提高系统限压的数值[1]。
同时在主泵不工作的时候稳压泵还可以持续小流量供水从而降低水资源的浪费现象，实现节能降耗。
小区二次供水泵站(泵房)远程监控系统
整理课件
小区二次加压泵站存在的问题
一些城市小区二次加压泵站由小区物业管理。 一些城市小区二次加压泵站由当地供水公司管理。 均存在下列主要问题： 1、出现故障，业主报修，管理者才知道。 2、巡检周期长，管理者不能及时知道泵站状况。 3、操作者专业水平不高，不能及时发现设备隐患。 4、缺乏一套科学的管理机制。
整理课件
变频控制柜 进站压力 蓄水池/箱水位 出站压力 出站流量 出站水质
泵站测控终端
泵房电压、电流、电能 泵电压、泵电流
泵启停状态、故障状态
控制低、中、高压 区泵组启停
整理课件
变频控制柜
泵站测控终端
低压区出口压力、流量
远传水表
压力变送器
中压区出口压力、流量
高压区出口压力、流量
整理课件
泵站测控终端
整理课件
小区二次加压泵站监控系统软件
开发工具：
唐山平升组态软件
软件接口： OPC 可接入调度系统 供水信息化系统
整理课件
魅力唐山、专业平升
谢谢收看！
电话：400-611-8633
整理课件
泵站测控终端
出站水质
余氯变送器
整理课件
此项为选项功能
OM
路由器
RJ45 主控制器
CAN总线
低压区控制器 中压区控制器 高压区控制器
RJ45 硬盘录象机
整理课件
分区测控、维护方便
泵站测控终端
主控制器 子控制器
配置：网口1个、串口4个、CAN口1个 6路AI、12路DI、6路DO
整理课件
寻求科学的解决方法
建立一套小区二次加压泵站远程监控系统可 以解决上述问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈二次供水泵房设备配置及远程监控
摘要：随着城市高层建设快速增加，二次供水设施的建设和管理问题日渐突出，将不同大小系统的泵房分组统计数据，就能得出相关设备配置的临界值，从而有助于二次供水系统的设计和管理。
本文对二次供水泵房设备配置进行了分析。
关键词：二次供水；泵房设备；节能降耗
1试验概况
佛山某住宅小区有12层和13层建筑物各1栋（6层至顶层为二次供水）、7层建筑物4栋（第7层为二次供水），二次供水用户共780户。
泵房采用叠压供水设备，包括3台主泵、1台稳压泵、1台DNI500×2 400 mm稳压罐，进水管道上安装流量变送器，泵房内有计量电表。
3台主泵的参数：p＝24 m/h，H＝50 m，Ⅳ＝7.5 kW；稳压泵的参数：p＝8 m/h，H＝50 m，N：4 kW。
主泵的作用：根据控制柜设定的上、下限压力值开启或关闭，为系统管道加压供水。
稳压泵的作用：当系统压力未下降到启动主泵的压力值时，为小流量用户供水，也为系统上限压力值提供保障。
稳压罐的作用：当系统压力达到上限压力值时，消除因停泵造成的水锤冲击并为系统保持恒定压力，同时也为小流量用户供水。
2试验结果与分析
2.1试验方法与结果
从2009年5月26日开始，在主泵正常运行时，针对稳压泵和稳压罐采取不同的运行方案，并对每种设备状态下的用水、用电情况进行统计，每10天为1个试验周期，共进行4个试验周期，试验数据见表1。
表1试验工况
日期电表读数
（kW•h）进水
流量（m3）用电量
（kW•h.m3）用水量
（m3）稳压
泵状态稳压
罐状态
2009－05－26 4 348 10 362 0.268 1 326 开启开启
2009－06－05 4 704 11 688 0.249 1 409 关闭开启
2009－06－15 5 056 13 097 0.264 1 517 关闭关闭
2009－06－25 5 457 14 614 0.231 1 979 开启关闭
2009－07－05 5 915 16 593 开启开启
2.2不同状态下的节能分析
2.2.1稳压泵和稳压罐同时运行
由于两种设备同时起到稳定系统压力的作用，为系统上限压力值提供了保障。
但是稳压泵必须随时补充稳压罐进水，以满足系统压力上限，同时该状态下虽然能消除水锤，且主泵不工作时小流量用水得到了保障，但稳压罐的工作压力控制着稳压泵频繁启动，启动电流，增大。
根据用电量Q＝NT＝IVT，其中N 为功率，T为时间，V为电压，I增大会造成系统用电量增大，吨水耗电量为0.268 kW•h，因此，稳压泵和稳压罐同时运行状态下，设备耗电量大，不节能。
2.2.2稳压泵关闭，稳压罐运行
稳压罐的直径通常为400～1 200 mm，工作压力为1.0～1.6 MPa。
稳压罐主要有3个作用：
（1）消除系统水锤，缓解由于水泵启停形成回流水造成的水流冲击。
（2）克服系统管道内水的重力势能，保持系统压力。
（3）解决小流量用水。
稳压罐的设定压力是主泵停泵时系统管道压力上限值的4/5，在目前常用的压力范围内，由于水不具备压缩性，稳压罐的补水量是系统管道压力上限值下降1/5时罐内气囊体积的变化量，所以其补水量很小，主要起前两个作用。
住宅项目在用水时间上需要保压的时间较长，尤其在夜间，稳压罐保持系统压力的作用更为突出，其机械作用代替了水泵用电承载保压的效应，吨水耗电量为0.249 kW•h。
2.2.3稳压泵和稳压罐同时关闭
主泵运行保障系统供水，启停泵的两个压力值之间无任何设备为其补遗，使系统管道出现两个明显的问题：
（1）停泵时，系统管道压差变化大，水流湍急，容易产生水锤冲击管道。
（2）小流量用水时，系统无保压设备，系统管道降压快，主泵启停频繁，耗电量大，吨水耗电量为0.264 kW•h。
因此，稳压泵和稳压罐同时关闭状态下，设备耗电量大，不节能。
2.2.4稳压泵运行，稳压罐关闭
稳压泵即小流量泵或称补水泵，其扬程与主泵相同，流量是主泵的1/5～1/3。
稳压泵的主要作用是满足小流量用水，此时主泵不工作；当系统用水量超过稳压泵流量时，主泵启动，稳压泵停止运行。
当系统用户多，用水量大，主泵流量、功率较大时配置稳压泵经济、节能，吨水耗电量最小，为0.231 kW•h。
因此，稳压泵运行及稳压罐关闭状态下，设备耗电量小，节能。
3二次供水设施的可行性
二次供水无人值守泵站远程控制、远程监视、自动记录和自动报警系统，采用专为泵站研制的PLC循环VVVF，PID（比例、积分、微分）控制和DWY－98系统终端的通讯通道，实现多台机组集中监控，故障报警，恒水压输出及自动切换功能，实现高度自动化控制，采用有线测控、无线测控或混合测控方式。
软件可上网运行，测控数据可实时发送，形成多级测控系统，实现对二次供水泵站现场的仪器、仪表、设备及开关车情况、运行情况、现场环境等实时监视和控制。
3.1远程监控系统具有的功能
（1）根据设定水压自动调节变频器频率，使泵站出口压力满足所有用户要求。
（2）根据水压及变频器运行频率自动计算和投入机组，实现各机组软启动。
（3）对各机组和电动阀门进行全自动控制，依据机组开启顺序由PLC控制自动切换，同时控制电动阀门开关，运行机组故障时对故障机组发出停车和关阀
指令。
（4）指示和传输以下参数：电源频率、变频器频率、电机电流、电压、功率因数、电量、温度、入口压力、出口压力、出口流量、来水浊度、清水池水位
等。
（5）对以下故障发出脉冲信号，进行声光报警（如超压故障、欠压故障、水池水位上下限故障、变频器过热、过载、断路故障、阀门故障、机组故障、陌
生人闯入等）。
（6）变频器一拖二，由PLC控制机泵的调频切换（软启动），针对不同时段需要不同压力和流量进行组态控制。
（7）每台机组均设有“自动”、“手动工频”、“手动变频”三种工作方式。
（8）断电恢复供电功能：各泵站内设置（PLC＋PC＋交流电源质量检测系统）直流电源或UPS以备泵站内所用交流电源断电或电源质量超标时自动切换供电。
泵站内事故引起总电源断电时，首先由PLC将各种仪器仪表所需电源自动切换到自备直流电源（或UPS）供电，此时泵站内原运行机组包括故障机组的工频接触器和变频接触器因断电而释放，处于停车状态，此时PLC除完成自检、报警、发送、记录的同时，自动切除故障机组，并与自投系统向原运行机组的电动阀门发出关阀指令关阀。
3.2远程监控系统运行模式
（1）中心控制室微机由服务器及工作站组成局域网，服务器操作系统为NT、SERVFR4.0。
工作站使用windows98操作系统。
二次泵站现场也用windows98操作系统，用office97办公软件及visualbasic开发软件支持，组成二次供水管理调度系统工作站，接受二次泵站传来的各种信息，并根据情况由中控室发出指令信号对泵站机组的开关车进行控制、网络数据查询和网络管理，来完成优化调度和信息化管理。
（2）二次供水泵站。
数据采集系统由计算机管理软件系统PLC采集各类一次仪表数据，一条经过数据信号转换器RS－485信号端口，送入电台通过天线向中控室发送无线信号，另一条经过数据信号转换器RS－232信号端口送入泵站微机，保存现场原始数据形成无线通讯系统，每台微机中添加内置MODOM 和一部市话线形成有线通讯系统，一次仪表，摄像头等将二次供水泵站出口压力、流量、水池水位、开关车及泵站内相关信息等传到中控室，并及时报警。
中控室监控各无人值守泵站的工作情况，及时发现问题，操作控制处理或调度人员赴现场处理。
4结束语
在能源危机的今天，二次供水泵站采用远程监控系统，大大提高了二次供水泵站的自动化程度和管理水平，节省了大量的值班人员，降低了泵站故障率，保证了泵站运行安全，取得了显著的社会效益和经济效益。
Discussion on the Pumping Station Equipment Configuration
and Remote Monitoring of Secondary Water Supply
Kong Qingchao
Abstract: With the rapid increase of urban high－rise building construction, the construction and management issues of secondary water supply facilities become increasingly prominent. Grouping different size of pumping stations in different statistics will be able to come to the critical value of related device configuration, thus contributing to the design and management of secondary water supply system. This article analyzes on pumping stations equipment configuration of the secondary water supply.
Key words: secondary water supply; pumping station equipment; energy saving。
