桥梁基础施工课件
合集下载
桥梁工程施工_课件(3篇)

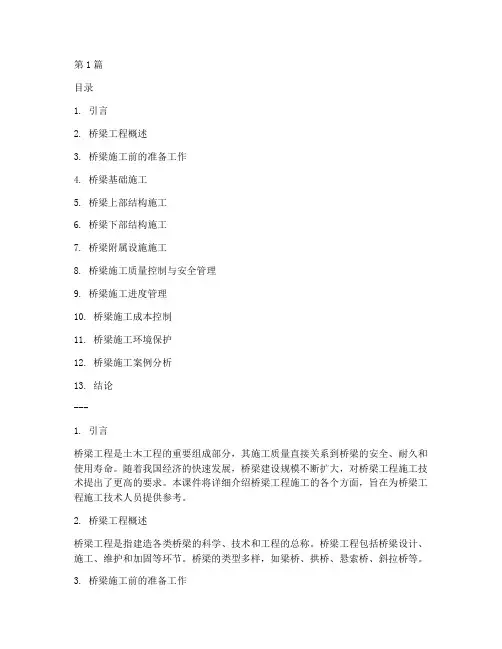

第1篇目录1. 引言2. 桥梁工程概述3. 桥梁施工前的准备工作4. 桥梁基础施工5. 桥梁上部结构施工6. 桥梁下部结构施工7. 桥梁附属设施施工8. 桥梁施工质量控制与安全管理9. 桥梁施工进度管理10. 桥梁施工成本控制11. 桥梁施工环境保护12. 桥梁施工案例分析13. 结论---1. 引言桥梁工程是土木工程的重要组成部分，其施工质量直接关系到桥梁的安全、耐久和使用寿命。
随着我国经济的快速发展，桥梁建设规模不断扩大，对桥梁工程施工技术提出了更高的要求。
本课件将详细介绍桥梁工程施工的各个方面，旨在为桥梁工程施工技术人员提供参考。
2. 桥梁工程概述桥梁工程是指建造各类桥梁的科学、技术和工程的总称。
桥梁工程包括桥梁设计、施工、维护和加固等环节。
桥梁的类型多样，如梁桥、拱桥、悬索桥、斜拉桥等。
3. 桥梁施工前的准备工作桥梁施工前的准备工作主要包括：- 施工现场勘察：了解施工现场的地形、地质、水文、气象等条件。
- 施工方案编制：根据勘察结果，编制合理的施工方案。
- 施工组织设计：明确施工组织结构、人员配备、设备配置等。
- 材料设备准备：准备施工所需的材料、设备、工具等。
4. 桥梁基础施工桥梁基础是桥梁工程的重要组成部分，其施工质量直接关系到桥梁的安全。
桥梁基础施工主要包括以下内容：- 扩大基础施工：清除表土，岩石采用液压破碎锤凿除，浇筑混凝土并插上接茬钢筋。
- 桩基承台施工：人工开挖孔，制作钢筋笼，浇筑水下混凝土，进行声测管试验。
- 承台施工：基坑开挖，破桩头，钢筋绑扎，承台混凝土浇筑。
5. 桥梁上部结构施工桥梁上部结构施工主要包括以下内容：- 桥墩施工：对墩身支架、模板、预埋件进行检查，浇筑混凝土。
- 桥梁梁体施工：根据设计要求，浇筑梁体混凝土。
- 桥面系施工：铺设桥面铺装层、排水设施等。
6. 桥梁下部结构施工桥梁下部结构施工主要包括以下内容：- 桥台施工：对台身支架、模板、预埋件进行检查，浇筑混凝土。
《桥梁桩基础》课件
《桥梁桩基础》 PPT课件
目录
• 引言 • 桥梁桩基础概述 • 桥梁桩基础设计 • 桥梁桩基础施工 • 桥梁桩基础维护与检测 • 课程总结与展望
01
引言
课程背景
桥梁工程是交通工程中的重要组成部 分，而桩基础是桥梁工程中的关键部 分，直接关系到桥梁的安全性和稳定 性。
随着交通事业的不断发展，对桥梁桩 基础的设计和施工提出了更高的要求 ，因此需要不断更新和改进桥梁桩基 础的设计和施工技术。
高层建筑中，由于建筑物荷载较大， 采用桩基可以有效地将荷载传递到下 层土体中，提高基础的承载能力和稳 定性。
03
桥梁桩基础设计
设计原则
安全性
确保桥梁桩基础在预期 荷载下具有足够的稳定 性，防止结构失稳和破
坏。
经济性
在满足安全性和功能性 的前提下，优化设计方
案，降低工程成本。
可行性
考虑施工条件、环境因 素和资源限制，确保设 计方案具有实施的可能
05
桥梁桩基础维护与检测
日常维护
01
02
03
日常巡检
定期对桥梁桩基础进行外 观检查，查看是否有裂缝 、沉降、位移等现象。
清洁保养
保持桥梁桩基础的清洁， 及时清理杂物和积水，防 止腐蚀和破坏。
排水设施维护
定期检查排水设施是否畅 通，防止积水对桩基造成 损害。
定期检测
沉降监测
定期对桥梁桩基础的沉降 进行监测，了解沉降变化 情况，判断桩基的稳定性 。
计算分析
运用力学和结构分析方法，对 桥梁桩基础进行详细的受力分 析和稳定性验算。
施工图设计
完成最终的施工图设计，包括 桩位布置图、基础结构详图和 相关施工说明。
设计案例分析
目录
• 引言 • 桥梁桩基础概述 • 桥梁桩基础设计 • 桥梁桩基础施工 • 桥梁桩基础维护与检测 • 课程总结与展望
01
引言
课程背景
桥梁工程是交通工程中的重要组成部 分，而桩基础是桥梁工程中的关键部 分，直接关系到桥梁的安全性和稳定 性。
随着交通事业的不断发展，对桥梁桩 基础的设计和施工提出了更高的要求 ，因此需要不断更新和改进桥梁桩基 础的设计和施工技术。
高层建筑中，由于建筑物荷载较大， 采用桩基可以有效地将荷载传递到下 层土体中，提高基础的承载能力和稳 定性。
03
桥梁桩基础设计
设计原则
安全性
确保桥梁桩基础在预期 荷载下具有足够的稳定 性，防止结构失稳和破
坏。
经济性
在满足安全性和功能性 的前提下，优化设计方
案，降低工程成本。
可行性
考虑施工条件、环境因 素和资源限制，确保设 计方案具有实施的可能
05
桥梁桩基础维护与检测
日常维护
01
02
03
日常巡检
定期对桥梁桩基础进行外 观检查，查看是否有裂缝 、沉降、位移等现象。
清洁保养
保持桥梁桩基础的清洁， 及时清理杂物和积水，防 止腐蚀和破坏。
排水设施维护
定期检查排水设施是否畅 通，防止积水对桩基造成 损害。
定期检测
沉降监测
定期对桥梁桩基础的沉降 进行监测，了解沉降变化 情况，判断桩基的稳定性 。
计算分析
运用力学和结构分析方法，对 桥梁桩基础进行详细的受力分 析和稳定性验算。
施工图设计
完成最终的施工图设计，包括 桩位布置图、基础结构详图和 相关施工说明。
设计案例分析
桥梁工程ppt课件
就位。
03
转体施工法
将桥梁结构在非设计轴线位置 制作成形后，通过转体就位的
一种施工方法。
04
支架施工法
在桥位处搭设支架，在支架上 浇筑桥体混凝土，达到强度后
拆除模板、支架。
施工过程中的关键技术问题
大跨度桥梁的线形控制
通过精确的测量和计算，确保桥梁的线 形满足设计要求。
高性能混凝土的应用
研发和应用高性能混凝土，提高桥梁的 耐久性和承载能力。
桥梁工程ppt课件
目录
• 桥梁工程概述 • 桥梁结构与设计原理 • 桥梁施工方法与技术 • 桥梁材料及其性能特点 • 桥梁检测、维护与加固技术 • 典型案例分析与实践经验分享
01
桥梁工程概述
桥梁定义与分类
01
桥梁定义
02
桥梁分类
桥梁是一种跨越障碍物的建筑结构，连接被跨越物两端的交通线路或 其他设施。
室内模拟试验
现场检测与评估
在室内模拟桥梁结构的受力状态和环境条 件，对材料进行加载和卸载试验，以评估 其力学性能和耐久性。
对实际桥梁结构进行现场检测和评估，了 解其材料性能和使用状况，为桥梁的维修 和加固提供依据。
05
桥梁检测、维护与加固技 术
桥梁检测方法及技术应用
01
02
03
常规检测方法
目视检查、敲击检测、测 量变形等。
智能化施工和检测技术发展 ：如BIM技术、无损检测技
术等。
桥梁抗震、抗风性能提升研 究：针对地震、台风等自然
灾害的防范措施。
01
02
03
04
05
THANKS
设计方法
包括初步设计、技术设计和施工图设 计三个阶段，涉及荷载分析、结构分 析、构造设计等方面。
03
转体施工法
将桥梁结构在非设计轴线位置 制作成形后，通过转体就位的
一种施工方法。
04
支架施工法
在桥位处搭设支架，在支架上 浇筑桥体混凝土，达到强度后
拆除模板、支架。
施工过程中的关键技术问题
大跨度桥梁的线形控制
通过精确的测量和计算，确保桥梁的线 形满足设计要求。
高性能混凝土的应用
研发和应用高性能混凝土，提高桥梁的 耐久性和承载能力。
桥梁工程ppt课件
目录
• 桥梁工程概述 • 桥梁结构与设计原理 • 桥梁施工方法与技术 • 桥梁材料及其性能特点 • 桥梁检测、维护与加固技术 • 典型案例分析与实践经验分享
01
桥梁工程概述
桥梁定义与分类
01
桥梁定义
02
桥梁分类
桥梁是一种跨越障碍物的建筑结构，连接被跨越物两端的交通线路或 其他设施。
室内模拟试验
现场检测与评估
在室内模拟桥梁结构的受力状态和环境条 件，对材料进行加载和卸载试验，以评估 其力学性能和耐久性。
对实际桥梁结构进行现场检测和评估，了 解其材料性能和使用状况，为桥梁的维修 和加固提供依据。
05
桥梁检测、维护与加固技 术
桥梁检测方法及技术应用
01
02
03
常规检测方法
目视检查、敲击检测、测 量变形等。
智能化施工和检测技术发展 ：如BIM技术、无损检测技
术等。
桥梁抗震、抗风性能提升研 究：针对地震、台风等自然
灾害的防范措施。
01
02
03
04
05
THANKS
设计方法
包括初步设计、技术设计和施工图设 计三个阶段，涉及荷载分析、结构分 析、构造设计等方面。
《桥梁施工组织设计》课件
将各施工阶段的具体工作内容、时间节点、资源 配置等详细列出，形成施工进度计划表。
施工进度计划的实施与控制
资源配置
根据施工进度计划，合理安排人力、物 力、财力等资源，确保工程按计划进行
。
进度监测与调整
定期对施工进度进行监测，及时发现 进度偏差，分析原因并采取措施进行
调整。
现场管理
加强施工现场的管理，确保各项施工 任务按照计划进行，及时发现和解决 施工中出现的问题。
安全技术措施的制定与实施
总结词
安全技术措施是预防和控制施工安全 风险的关键，包括施工方案、安全技 术交底、安全操作规程等。
详细描述
根据工程特点和实际情况，制定详细 的安全技术措施，确保施工过程中的 安全风险得到有效控制。对施工人员 开展安全技术交底和培训，提高其安 全意识和操作技能。
安全事故的应急处理与预防
当前，桥梁施工组织设计在实际应用中面临诸多挑战，如施 工环境复杂、技术难度大、工期紧张等，需要采取科学的方 法和手段进行有效的管理和控制。
课程目标
掌握桥梁施工组织设计的基本原理和方法； 了解桥梁施工组织设计的实际应用案例和经验总结；
熟悉桥梁施工组织设计的编制流程和要点；
提高学生在桥梁施工组织设计方面的实践能力和创新思 维。
质量管理体系的执行与监督
建立完善的执行机制，确保各项质量管理措施得到有效落实；同时 加强监督检查，及时发现和纠正问题。
质量管理体系的持续改进
通过对质量管理实践的总结和反思，不断优化管理体系，提高质量 管理水平。
施工质量控制要点
材料质量控制
对进场的原材料、构配件进行严格检验， 确保其质量符合设计要求和规范标准。
时加强质量意识教育和技术培训，提高施工人员的素质和技能水平。
施工进度计划的实施与控制
资源配置
根据施工进度计划，合理安排人力、物 力、财力等资源，确保工程按计划进行
。
进度监测与调整
定期对施工进度进行监测，及时发现 进度偏差，分析原因并采取措施进行
调整。
现场管理
加强施工现场的管理，确保各项施工 任务按照计划进行，及时发现和解决 施工中出现的问题。
安全技术措施的制定与实施
总结词
安全技术措施是预防和控制施工安全 风险的关键，包括施工方案、安全技 术交底、安全操作规程等。
详细描述
根据工程特点和实际情况，制定详细 的安全技术措施，确保施工过程中的 安全风险得到有效控制。对施工人员 开展安全技术交底和培训，提高其安 全意识和操作技能。
安全事故的应急处理与预防
当前，桥梁施工组织设计在实际应用中面临诸多挑战，如施 工环境复杂、技术难度大、工期紧张等，需要采取科学的方 法和手段进行有效的管理和控制。
课程目标
掌握桥梁施工组织设计的基本原理和方法； 了解桥梁施工组织设计的实际应用案例和经验总结；
熟悉桥梁施工组织设计的编制流程和要点；
提高学生在桥梁施工组织设计方面的实践能力和创新思 维。
质量管理体系的执行与监督
建立完善的执行机制，确保各项质量管理措施得到有效落实；同时 加强监督检查，及时发现和纠正问题。
质量管理体系的持续改进
通过对质量管理实践的总结和反思，不断优化管理体系，提高质量 管理水平。
施工质量控制要点
材料质量控制
对进场的原材料、构配件进行严格检验， 确保其质量符合设计要求和规范标准。
时加强质量意识教育和技术培训，提高施工人员的素质和技能水平。
铁路桥梁施工技术培训课件pptx
铁路桥梁分类
根据桥梁结构形式和受力特点，铁 路桥梁可分为梁式桥、拱桥、刚架 桥、悬索桥、斜拉桥等多种类型。
铁路桥梁结构组成
01
02
03
上部结构
包括桥面系、主梁或拱圈 等，承受列车荷载并传递 给下部结构。
下部结构
包括桥墩、桥台和基础， 承受上部结构传来的荷载， 并将荷载传递给地基。
附属设施
包括桥面排水系统、防护 设施、照明设备等，保证 桥梁的正常使用和行车安 全。
施工注意事项
加强沉井下沉过程中 的观测和监控，确保 施工安全和质量。
03
铁路桥梁上部结构施工 技术
预制梁架设技术
预制梁类型与特点
介绍简支梁、连续梁等不 同类型的预制梁，阐述其 结构特点和适用条件。
预制梁生产工艺
详细讲解预制梁的生产流 程，包括模板制作、钢筋 加工、混凝土浇筑与养护 等关键工序。
架设方法与设备
预应力钢束连接成整体。
顶推法
在主梁前端安装长度大于顶推跨 径的导梁，通过千斤顶施加水平
推力，使主梁逐段向前顶推。
高墩大跨连续刚构桥施工技术
01
高墩翻模施工技术
采用大块组合钢模，利用塔吊或液压爬模提升设备逐层提升模板，进行
高墩施工。
02
大跨径连续刚构挂篮悬臂浇筑技术
利用挂篮作为施工平台，进行悬臂节段混凝土的浇筑和张拉预应力筋。
对环境影响大
铁路桥梁施工会对周围环境产生一定的影响，如占用土地、破坏植被 等，需要采取相应的环保措施。
02
铁路桥梁基础施工技术
明挖基础施工方法
01
02
03
04
施工准备
包括场地平整、测量放样、施 工排水等。
开挖方法
根据桥梁结构形式和受力特点，铁 路桥梁可分为梁式桥、拱桥、刚架 桥、悬索桥、斜拉桥等多种类型。
铁路桥梁结构组成
01
02
03
上部结构
包括桥面系、主梁或拱圈 等，承受列车荷载并传递 给下部结构。
下部结构
包括桥墩、桥台和基础， 承受上部结构传来的荷载， 并将荷载传递给地基。
附属设施
包括桥面排水系统、防护 设施、照明设备等，保证 桥梁的正常使用和行车安 全。
施工注意事项
加强沉井下沉过程中 的观测和监控，确保 施工安全和质量。
03
铁路桥梁上部结构施工 技术
预制梁架设技术
预制梁类型与特点
介绍简支梁、连续梁等不 同类型的预制梁，阐述其 结构特点和适用条件。
预制梁生产工艺
详细讲解预制梁的生产流 程，包括模板制作、钢筋 加工、混凝土浇筑与养护 等关键工序。
架设方法与设备
预应力钢束连接成整体。
顶推法
在主梁前端安装长度大于顶推跨 径的导梁，通过千斤顶施加水平
推力，使主梁逐段向前顶推。
高墩大跨连续刚构桥施工技术
01
高墩翻模施工技术
采用大块组合钢模，利用塔吊或液压爬模提升设备逐层提升模板，进行
高墩施工。
02
大跨径连续刚构挂篮悬臂浇筑技术
利用挂篮作为施工平台，进行悬臂节段混凝土的浇筑和张拉预应力筋。
对环境影响大
铁路桥梁施工会对周围环境产生一定的影响，如占用土地、破坏植被 等，需要采取相应的环保措施。
02
铁路桥梁基础施工技术
明挖基础施工方法
01
02
03
04
施工准备
包括场地平整、测量放样、施 工排水等。
开挖方法
桥梁施工技术课件-一、悬臂浇筑法
一、悬臂浇筑法
按起重吊装方式：浮吊悬拼、 牵引滑轮组悬拼、连续千斤顶悬 拼、缆索起重机（缆吊）悬拼及 移动支架悬拼。
主要设备：起吊设备。
适用的桥型：悬臂梁桥、 连续梁桥、刚架桥、拱桥、 斜拉桥、悬索桥。
二、悬臂拼装法
二、悬臂拼装法
悬臂拼装桥梁的设计和施工特点： 适用于城市桥梁，需要较好的预制场地和运吊条件； 设计方面：结构分析及挠度控制，体系转换，此内力； 施工方面：省材料，质量保证，施工进度快，徐变， 交通，起重能力。
悬浇法与悬拼法的比较
比较内容
施工进度
结构整体性
施工变形控制
施工适应性
对起重能力的要求
悬臂浇筑
5～7d一个节段
整体性好
通过对每个节段的底模标高控制桥梁线形，易于控制变形
受气候影响大，但不受桥下地形、水文影响
要求不高
悬臂拼装
1～2d一个节段
节段间的粘结相对较弱
较难
气候适应性较好，但受桥下地形、水文影响
要求较高
悬吊系统及模版标高调节装置
一、悬臂浇筑法
前下横梁吊点及底模
一、悬臂浇筑法
前后下托梁及下纵梁
一、悬臂浇筑法
一、悬臂浇筑法
后托梁后锚固点
顶模板
一、悬臂浇筑法
一、悬臂浇筑法
侧模支撑
前下横梁前吊点及底模
3）弓弦式（曲弦桁架式）挂篮
一、悬臂浇筑法
重量系数0.35～0.5
钱江二桥(弓弦式）
一、悬臂浇筑法
虎门辅航道桥弓弦轻型单体挂篮
一、悬臂浇筑法
一、悬臂浇筑法
4）三角式（斜拉式）挂篮
重量系数0.79～1.2
一、悬臂浇筑法
衡阳金堂大桥 斜拉式挂篮悬浇施工
按起重吊装方式：浮吊悬拼、 牵引滑轮组悬拼、连续千斤顶悬 拼、缆索起重机（缆吊）悬拼及 移动支架悬拼。
主要设备：起吊设备。
适用的桥型：悬臂梁桥、 连续梁桥、刚架桥、拱桥、 斜拉桥、悬索桥。
二、悬臂拼装法
二、悬臂拼装法
悬臂拼装桥梁的设计和施工特点： 适用于城市桥梁，需要较好的预制场地和运吊条件； 设计方面：结构分析及挠度控制，体系转换，此内力； 施工方面：省材料，质量保证，施工进度快，徐变， 交通，起重能力。
悬浇法与悬拼法的比较
比较内容
施工进度
结构整体性
施工变形控制
施工适应性
对起重能力的要求
悬臂浇筑
5～7d一个节段
整体性好
通过对每个节段的底模标高控制桥梁线形，易于控制变形
受气候影响大，但不受桥下地形、水文影响
要求不高
悬臂拼装
1～2d一个节段
节段间的粘结相对较弱
较难
气候适应性较好，但受桥下地形、水文影响
要求较高
悬吊系统及模版标高调节装置
一、悬臂浇筑法
前下横梁吊点及底模
一、悬臂浇筑法
前后下托梁及下纵梁
一、悬臂浇筑法
一、悬臂浇筑法
后托梁后锚固点
顶模板
一、悬臂浇筑法
一、悬臂浇筑法
侧模支撑
前下横梁前吊点及底模
3）弓弦式（曲弦桁架式）挂篮
一、悬臂浇筑法
重量系数0.35～0.5
钱江二桥(弓弦式）
一、悬臂浇筑法
虎门辅航道桥弓弦轻型单体挂篮
一、悬臂浇筑法
一、悬臂浇筑法
4）三角式（斜拉式）挂篮
重量系数0.79～1.2
一、悬臂浇筑法
衡阳金堂大桥 斜拉式挂篮悬浇施工
资料—道路桥梁与施工技术PPT课件
第11页/共55页
第12页/共55页
• 2. 中心站集中厂拌法施工 • （二）结合料稳定类基（垫）层 • 1. 水泥稳定类基（垫）层 • （1）水泥稳定土施工前的准备 • 1）原材料准备： • 2）混合料组成设计 • (2)水泥稳定土的施工
第13页/共55页
第14页/共55页
• 1）准备下承层 • 2）施工放样 • 3）备料 • 4）摊铺集料 • 5）拌和 • 6）整型 • 7）碾压 • 8）接缝和“调头”处理 • 9）养生 • 10）中心站集中厂拌法施工
• 7）在石灰土基层上铺筑厚度大于15cm的碎石过渡层 第19页/共55页
• 3. 石灰工业废渣基垫层 • （1）施工准备 • 1）原材料 • 2）混合料组成设计 • （2）石灰工业废渣层的施工
第20页/共55页
第21页/共55页
• 三、沥青路面施工技术 • （一）沥青表面处治施工方法 • （1）清理基层 • （2）洒布沥青 • （3）铺撒矿料 • （4）碾压 • （5）初期养护
第44页/共55页
• 3. 砌筑墩台的施工 • （1）石砌墩台 • （2）砖砌墩台 • （3）墩台帽施工 • 三、桥梁上部结构施工方法 • (一)钢筋混凝土简支梁的制造工艺 • 1. 模板和简易支架 • 2. 钢筋工作 • 3. 混凝土工作
第45页/共55页
• （二）预应力混凝土简支梁桥的制造工艺 • 1. 先张法简支梁的制造工艺 • （1）制作台座 • （2）预应力筋的制备和张拉 • （3）混凝土工作 • （4）放张 • 2. 后张法简支梁的制造工艺 • （1）预应力筋的制备 • （2）预应力筋孔道成型 • （3）预应力筋的张拉工艺 • （4）孔道压浆 • （5）封端
第46页/共55页
• (三)装配式梁桥的安装 • 1.陆地架设法
第12页/共55页
• 2. 中心站集中厂拌法施工 • （二）结合料稳定类基（垫）层 • 1. 水泥稳定类基（垫）层 • （1）水泥稳定土施工前的准备 • 1）原材料准备： • 2）混合料组成设计 • (2)水泥稳定土的施工
第13页/共55页
第14页/共55页
• 1）准备下承层 • 2）施工放样 • 3）备料 • 4）摊铺集料 • 5）拌和 • 6）整型 • 7）碾压 • 8）接缝和“调头”处理 • 9）养生 • 10）中心站集中厂拌法施工
• 7）在石灰土基层上铺筑厚度大于15cm的碎石过渡层 第19页/共55页
• 3. 石灰工业废渣基垫层 • （1）施工准备 • 1）原材料 • 2）混合料组成设计 • （2）石灰工业废渣层的施工
第20页/共55页
第21页/共55页
• 三、沥青路面施工技术 • （一）沥青表面处治施工方法 • （1）清理基层 • （2）洒布沥青 • （3）铺撒矿料 • （4）碾压 • （5）初期养护
第44页/共55页
• 3. 砌筑墩台的施工 • （1）石砌墩台 • （2）砖砌墩台 • （3）墩台帽施工 • 三、桥梁上部结构施工方法 • (一)钢筋混凝土简支梁的制造工艺 • 1. 模板和简易支架 • 2. 钢筋工作 • 3. 混凝土工作
第45页/共55页
• （二）预应力混凝土简支梁桥的制造工艺 • 1. 先张法简支梁的制造工艺 • （1）制作台座 • （2）预应力筋的制备和张拉 • （3）混凝土工作 • （4）放张 • 2. 后张法简支梁的制造工艺 • （1）预应力筋的制备 • （2）预应力筋孔道成型 • （3）预应力筋的张拉工艺 • （4）孔道压浆 • （5）封端
第46页/共55页
• (三)装配式梁桥的安装 • 1.陆地架设法
《桥梁施工技术》课件
2 可持续
探讨如何在桥梁施工中考虑环境保护、资源节约和社会责任。
桥梁施工案例介绍
详细介绍一些成功的桥梁施工 案例，包括设计特点、施工难 点和创新解决方案。
成功因素分析
分析影响桥梁施工成功的关键 因素，包括管理策略、团队合 作和果和影响， 包括交通改善、经济发展和社 会效益。
未来发展趋势与展望
1 先进施工技术
介绍未来桥梁施工可能采用的先进技术，如BIM、机器学习和自动化施工。
如何处理复杂地质条件下的基础施工？采用 哪些加固措施来确保桥梁的稳定性？
安全施工问题
如何保障施工过程中的人员安全？如何避免 意外事故的发生？
结构施工问题
如何在有限的时间内完成桥梁的组装和安装？ 如何确保结构的精确度和质量？
成本施工问题
如何降低桥梁施工的成本？如何提高施工效 率和资源利用率？
应用案例分析
《桥梁施工技术》PPT课 件
本课程将介绍桥梁施工技术的背景、意义和内容概述。通过深入讲解桥梁施 工过程、主要技术和工艺原理，以及解决常见施工问题的方法，并结合实际 案例分析，展望未来的发展趋势。
桥梁施工技术概述
• 桥梁施工过程 • 主要施工技术 • 工艺原理
常见桥梁施工问题及解决方法
基础施工问题
探讨如何在桥梁施工中考虑环境保护、资源节约和社会责任。
桥梁施工案例介绍
详细介绍一些成功的桥梁施工 案例，包括设计特点、施工难 点和创新解决方案。
成功因素分析
分析影响桥梁施工成功的关键 因素，包括管理策略、团队合 作和果和影响， 包括交通改善、经济发展和社 会效益。
未来发展趋势与展望
1 先进施工技术
介绍未来桥梁施工可能采用的先进技术，如BIM、机器学习和自动化施工。
如何处理复杂地质条件下的基础施工？采用 哪些加固措施来确保桥梁的稳定性？
安全施工问题
如何保障施工过程中的人员安全？如何避免 意外事故的发生？
结构施工问题
如何在有限的时间内完成桥梁的组装和安装？ 如何确保结构的精确度和质量？
成本施工问题
如何降低桥梁施工的成本？如何提高施工效 率和资源利用率？
应用案例分析
《桥梁施工技术》PPT课 件
本课程将介绍桥梁施工技术的背景、意义和内容概述。通过深入讲解桥梁施 工过程、主要技术和工艺原理，以及解决常见施工问题的方法，并结合实际 案例分析，展望未来的发展趋势。
桥梁施工技术概述
• 桥梁施工过程 • 主要施工技术 • 工艺原理
常见桥梁施工问题及解决方法
基础施工问题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁基础施工课件
1
第4章 桥梁基础施工
基础型式：扩大基础；桩基础、沉井基础；组合基础 墩台施工：石砌、现浇、预制拼装
浅基础
施工方法： 明挖，钢筋绑扎，浇注混凝土，混凝土养生
注意问题： 基坑支护（钢板桩，简单支护） 基坑排水 大体积混凝土
旱地基础的基坑开挖 • ⑴ 坑壁不加固的基坑
垂直开挖
土质湿度正常，结构均匀 深度
构造与施工要求：
基坑垂直开挖，自上 而下，逐段立模灌筑 混凝土，壁厚8～15cm， 每层高1.0～1.5m，24h拆模
现浇混凝土围圈
水中基础的基坑开挖
围堰要求：
满足基础施工要求；防水性好； 满足强度和稳定要求；堰顶在 水位以上0.5m；对河床断面压缩小
围堰形式：
土、石围堰、草（麻）袋围堰、钢板桩围堰、钢筋混凝土板桩 围堰、套箱围堰和木（竹）笼围堰。
⑴ 土石围堰
适用：水深 ≤2.0m,V＜0.3m/s,河床渗水小。 构造：稳定性要求顶宽b≥1.5,外坡1∶2,内 坡1 ∶1。 施工:黏性土填筑,由上游至下游合龙。
(2)土袋围堰
适用：水深 ≤3.0m,V＜1.5m/s,河床渗水小。
构造：顶宽1~2m,外坡1∶0.2~1 ∶ 0.5,内 坡 1 ∶0.5~1 ∶ 1
基坑开挖
人工或机械施工
注意： ② 边坡①稳防定水 ③不中断
反坡、截水沟 弃土、动载
开挖、砌筑、回填、夯实
⑵ 坑壁加固的基坑
使用条件：坑深、土方量大 、场地窄 、土 松 、水大。 加固方式：挡板支撑、喷射混凝土 、混凝土围圈等 。
横挡板支撑
竖挡板支撑
框架式
大 面 积 基 坑 支 撑
喷射混凝土
施工:黏性土填心,袋装松散土60%;错缝搭长 1/3~1/2。
⑶钢板桩 围堰
性能 适用 结构
强度大、防水性好 、能穿透砾石 、卵石 层 、软岩 、风化岩
水深4~8m，软岩最好，堰深20m
⑷钢套 箱围堰
基本构造
就位下沉
清基封底
整体无底钢围堰
方形钢壳围堰
黄石 长江 大桥
主桥墩采用28m直径双壁钢围堰加16根直径3m钻孔灌注桩基础，具 有较高的防船舶撞击能力。
任务一
审核设计图纸，了解本案例 施工处的基础地质情况
任务二 根据地质情况，选钻机
钻孔灌注 桩施工
任务四 钻孔灌注桩施工常见 问题预防与处理
任务三 钻孔灌注桩的施工工艺
施工方法分：预制桩和灌注桩
预制桩：在预制 构件厂或施 工现场预制， 用沉桩设备 在设计位置 上将其沉入 土中。
静 力 压 桩 机
南京大胜关长江大桥9号墩钢吊箱围堰
⑸ 基坑排水 排水方法：集水排水、井点法降水
集水排水法 • 抽水设备：渗水量约1.5～2.0倍 • 优点：设备简单，费用低； • 缺点：黏聚力小的土中易涌沙
井点降水法
类型:
轻型井点、喷射井点 、射流泵井点 、深井泵井点
抽水:
真空泵、离心泵、多级离心泵或独立泵
水中挖基
劣势：下沉时如果遇到障碍物，会影 响施工。不适用于岩层面倾斜过大的 地方。
（钢筋）混凝土沉井、钢沉井、 竹筋混凝土沉井
施工工序
施工准备 场地平整或筑岛
铺垫 拼装钢刃脚 安装支撑排架及底模
立内模 绑扎钢筋 立外模 灌注底节砼及养生 抽垫 下沉 接高 基底清理 封底 井内填充及灌注顶盖板
⑴ 场地准备 要求场地平整，地面与岛面有一定承载力，否则换填打砂桩
沉井 • 是桥梁工程中广泛采用的一种无底无盖，形如井筒的基础结构物。沉井在施工时作为基础开
挖的围堰，依靠自身重量，克服井壁摩阻力逐渐下沉，直至到达设计位置。同时，沉井经过 混凝土封底，并填充井孔后成为墩台的基础
江阴长江公路大桥 北锚沉井
Hale Waihona Puke 沉井 特点沉井 类 型
优势：埋置深度大、整体性强、稳定性 好、刚度大、承载力大 、工艺简单、施 工简单
泥浆护壁成孔灌注桩施工现场
灌注桩施工中容易发生的质量问题：
①塌孔 ②斜孔 ③缩孔 ④护筒冒水 ⑤钢筋笼上浮 ⑥断桩 ⑦卡管
用测绳与重锤(水尺)量測深度
30∮
鐵製 約1.5kg
50∮
150
钢板桩围堰
群桩桩头处理前
群桩桩头处理后
处理完的桩头
沉井与沉箱基础施工 沉井构造
概述
下沉方法
纯自沉沉井工法 压入式工法 SS沉井工法 SOCS沉井工法
可下 沉。
混凝土强度达2.5MPa以上拆模混凝土强度 达设计要求抽垫。
拆模顺序：井孔模板、外侧模板、隔 墙支撑及模板、刃脚面支撑及模板
抽垫顺序：内壁下、短边下、长边下对称同步。 长边下是隔1根撤1根，最后以定位桩为中心由 远而近对称撤除。
⑤土内模制造沉井刃脚
⑶ 沉井下沉 下 沉 施 工
接筑沉井和井顶 围堰
大型钢壳沉井制作现场
携手共进，齐创精品工程
Thank You
世界触手可及
61
基础施工 基础砌筑
干地基上砌筑 排水砌筑
水下混凝土封底，再排水砌筑
封底混凝土的最小厚 度：浮筒的自重不被 浮起；简支板有足够
强度
桩基础施工
• 灌注桩： 直接在桩位上用机械成孔或人工挖孔，在孔内安放钢筋、灌注混凝土而成型的桩。
• 灌注桩按成孔方法： 分为泥浆护壁成孔灌注桩、沉管灌注桩、钻孔灌注桩、人工挖孔灌注桩等。
①无水场地 ②浅水场地： ③深水场地：
无围堰土岛
草袋、石笼围堰筑岛、 钢板桩围堰筑岛
⑵ 底节沉井的制造
工序：
场地整平夯实、铺设垫木 、立沉井模板及撑 、绑扎钢筋 、浇注混凝 土 、拆模等。
①铺垫木 与刃脚周边垂直
② 立模板绑钢筋 ③ 浇注混凝 土、养生
④ 拆模及抽垫
有较好的刚度。 四边均匀浇注；底节强度100％，其余70％
抓土斗、空气吸泥机、水力吸泥机
基底的检验和处理 ⑴ 基底检验
主要内容
基底平面位置、尺寸大小 、基底标高； 地质情况；
•基底处理及排水情况
基底处理
岩层基底 碎石类或 砂类 土层
黏性土层 泉眼
堵排处理，不泡基础。
未风化岩面清除干净；风化岩面 按基础尺寸凿除。
承重面修理平整；砌筑前铺一 层水泥砂浆。
天然状态铲平；或向基底夯入 10cm碎石。
挖孔桩基础施工 成孔工艺
施工要点
同一墩身各桩应对角开挖，先中后边；孔 深大于10m或CO2浓度超过0.3％时，应有通 风设备；支护随地质条件而定，应高出地 面。
人工挖孔灌注桩施工
人工挖孔灌注桩
砖砌孔壁支护
混凝土孔壁支护
浇注混凝土
现场砼灌注
钻孔灌注桩施工工艺
钻孔桩施工
南京大胜关长江大桥
1
第4章 桥梁基础施工
基础型式：扩大基础；桩基础、沉井基础；组合基础 墩台施工：石砌、现浇、预制拼装
浅基础
施工方法： 明挖，钢筋绑扎，浇注混凝土，混凝土养生
注意问题： 基坑支护（钢板桩，简单支护） 基坑排水 大体积混凝土
旱地基础的基坑开挖 • ⑴ 坑壁不加固的基坑
垂直开挖
土质湿度正常，结构均匀 深度
构造与施工要求：
基坑垂直开挖，自上 而下，逐段立模灌筑 混凝土，壁厚8～15cm， 每层高1.0～1.5m，24h拆模
现浇混凝土围圈
水中基础的基坑开挖
围堰要求：
满足基础施工要求；防水性好； 满足强度和稳定要求；堰顶在 水位以上0.5m；对河床断面压缩小
围堰形式：
土、石围堰、草（麻）袋围堰、钢板桩围堰、钢筋混凝土板桩 围堰、套箱围堰和木（竹）笼围堰。
⑴ 土石围堰
适用：水深 ≤2.0m,V＜0.3m/s,河床渗水小。 构造：稳定性要求顶宽b≥1.5,外坡1∶2,内 坡1 ∶1。 施工:黏性土填筑,由上游至下游合龙。
(2)土袋围堰
适用：水深 ≤3.0m,V＜1.5m/s,河床渗水小。
构造：顶宽1~2m,外坡1∶0.2~1 ∶ 0.5,内 坡 1 ∶0.5~1 ∶ 1
基坑开挖
人工或机械施工
注意： ② 边坡①稳防定水 ③不中断
反坡、截水沟 弃土、动载
开挖、砌筑、回填、夯实
⑵ 坑壁加固的基坑
使用条件：坑深、土方量大 、场地窄 、土 松 、水大。 加固方式：挡板支撑、喷射混凝土 、混凝土围圈等 。
横挡板支撑
竖挡板支撑
框架式
大 面 积 基 坑 支 撑
喷射混凝土
施工:黏性土填心,袋装松散土60%;错缝搭长 1/3~1/2。
⑶钢板桩 围堰
性能 适用 结构
强度大、防水性好 、能穿透砾石 、卵石 层 、软岩 、风化岩
水深4~8m，软岩最好，堰深20m
⑷钢套 箱围堰
基本构造
就位下沉
清基封底
整体无底钢围堰
方形钢壳围堰
黄石 长江 大桥
主桥墩采用28m直径双壁钢围堰加16根直径3m钻孔灌注桩基础，具 有较高的防船舶撞击能力。
任务一
审核设计图纸，了解本案例 施工处的基础地质情况
任务二 根据地质情况，选钻机
钻孔灌注 桩施工
任务四 钻孔灌注桩施工常见 问题预防与处理
任务三 钻孔灌注桩的施工工艺
施工方法分：预制桩和灌注桩
预制桩：在预制 构件厂或施 工现场预制， 用沉桩设备 在设计位置 上将其沉入 土中。
静 力 压 桩 机
南京大胜关长江大桥9号墩钢吊箱围堰
⑸ 基坑排水 排水方法：集水排水、井点法降水
集水排水法 • 抽水设备：渗水量约1.5～2.0倍 • 优点：设备简单，费用低； • 缺点：黏聚力小的土中易涌沙
井点降水法
类型:
轻型井点、喷射井点 、射流泵井点 、深井泵井点
抽水:
真空泵、离心泵、多级离心泵或独立泵
水中挖基
劣势：下沉时如果遇到障碍物，会影 响施工。不适用于岩层面倾斜过大的 地方。
（钢筋）混凝土沉井、钢沉井、 竹筋混凝土沉井
施工工序
施工准备 场地平整或筑岛
铺垫 拼装钢刃脚 安装支撑排架及底模
立内模 绑扎钢筋 立外模 灌注底节砼及养生 抽垫 下沉 接高 基底清理 封底 井内填充及灌注顶盖板
⑴ 场地准备 要求场地平整，地面与岛面有一定承载力，否则换填打砂桩
沉井 • 是桥梁工程中广泛采用的一种无底无盖，形如井筒的基础结构物。沉井在施工时作为基础开
挖的围堰，依靠自身重量，克服井壁摩阻力逐渐下沉，直至到达设计位置。同时，沉井经过 混凝土封底，并填充井孔后成为墩台的基础
江阴长江公路大桥 北锚沉井
Hale Waihona Puke 沉井 特点沉井 类 型
优势：埋置深度大、整体性强、稳定性 好、刚度大、承载力大 、工艺简单、施 工简单
泥浆护壁成孔灌注桩施工现场
灌注桩施工中容易发生的质量问题：
①塌孔 ②斜孔 ③缩孔 ④护筒冒水 ⑤钢筋笼上浮 ⑥断桩 ⑦卡管
用测绳与重锤(水尺)量測深度
30∮
鐵製 約1.5kg
50∮
150
钢板桩围堰
群桩桩头处理前
群桩桩头处理后
处理完的桩头
沉井与沉箱基础施工 沉井构造
概述
下沉方法
纯自沉沉井工法 压入式工法 SS沉井工法 SOCS沉井工法
可下 沉。
混凝土强度达2.5MPa以上拆模混凝土强度 达设计要求抽垫。
拆模顺序：井孔模板、外侧模板、隔 墙支撑及模板、刃脚面支撑及模板
抽垫顺序：内壁下、短边下、长边下对称同步。 长边下是隔1根撤1根，最后以定位桩为中心由 远而近对称撤除。
⑤土内模制造沉井刃脚
⑶ 沉井下沉 下 沉 施 工
接筑沉井和井顶 围堰
大型钢壳沉井制作现场
携手共进，齐创精品工程
Thank You
世界触手可及
61
基础施工 基础砌筑
干地基上砌筑 排水砌筑
水下混凝土封底，再排水砌筑
封底混凝土的最小厚 度：浮筒的自重不被 浮起；简支板有足够
强度
桩基础施工
• 灌注桩： 直接在桩位上用机械成孔或人工挖孔，在孔内安放钢筋、灌注混凝土而成型的桩。
• 灌注桩按成孔方法： 分为泥浆护壁成孔灌注桩、沉管灌注桩、钻孔灌注桩、人工挖孔灌注桩等。
①无水场地 ②浅水场地： ③深水场地：
无围堰土岛
草袋、石笼围堰筑岛、 钢板桩围堰筑岛
⑵ 底节沉井的制造
工序：
场地整平夯实、铺设垫木 、立沉井模板及撑 、绑扎钢筋 、浇注混凝 土 、拆模等。
①铺垫木 与刃脚周边垂直
② 立模板绑钢筋 ③ 浇注混凝 土、养生
④ 拆模及抽垫
有较好的刚度。 四边均匀浇注；底节强度100％，其余70％
抓土斗、空气吸泥机、水力吸泥机
基底的检验和处理 ⑴ 基底检验
主要内容
基底平面位置、尺寸大小 、基底标高； 地质情况；
•基底处理及排水情况
基底处理
岩层基底 碎石类或 砂类 土层
黏性土层 泉眼
堵排处理，不泡基础。
未风化岩面清除干净；风化岩面 按基础尺寸凿除。
承重面修理平整；砌筑前铺一 层水泥砂浆。
天然状态铲平；或向基底夯入 10cm碎石。
挖孔桩基础施工 成孔工艺
施工要点
同一墩身各桩应对角开挖，先中后边；孔 深大于10m或CO2浓度超过0.3％时，应有通 风设备；支护随地质条件而定，应高出地 面。
人工挖孔灌注桩施工
人工挖孔灌注桩
砖砌孔壁支护
混凝土孔壁支护
浇注混凝土
现场砼灌注
钻孔灌注桩施工工艺
钻孔桩施工
南京大胜关长江大桥
