垂直运输井架的设计和装拆安全技术措施标准范本

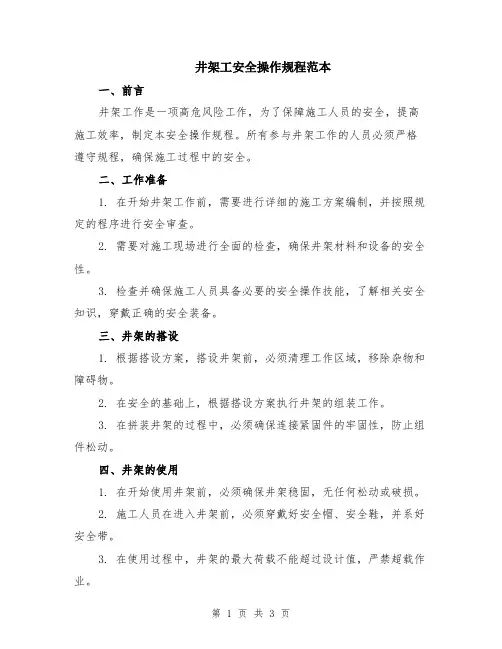

井架工安全操作规程范本
井架工安全操作规程范本一、前言井架工作是一项高危风险工作，为了保障施工人员的安全，提高施工效率，制定本安全操作规程。
所有参与井架工作的人员必须严格遵守规程，确保施工过程中的安全。
二、工作准备1. 在开始井架工作前，需要进行详细的施工方案编制，并按照规定的程序进行安全审查。
2. 需要对施工现场进行全面的检查，确保井架材料和设备的安全性。
3. 检查并确保施工人员具备必要的安全操作技能，了解相关安全知识，穿戴正确的安全装备。
三、井架的搭设1. 根据搭设方案，搭设井架前，必须清理工作区域，移除杂物和障碍物。
2. 在安全的基础上，根据搭设方案执行井架的组装工作。
3. 在拼装井架的过程中，必须确保连接紧固件的牢固性，防止组件松动。
四、井架的使用1. 在开始使用井架前，必须确保井架稳固，无任何松动或破损。
2. 施工人员在进入井架前，必须穿戴好安全帽、安全鞋，并系好安全带。
3. 在使用过程中，井架的最大荷载不能超过设计值，严禁超载作业。
4. 井架的台面和楼梯应保持干燥，防止滑倒事故的发生。
5. 严禁在井架上进行各种形式的搬运，必须使用专门的设备进行搬运作业。
6. 施工过程中，注意防止井架上的材料和设备掉落，造成伤害。
五、井架的拆除1. 在拆除井架前，必须确保施工现场的周边区域已被安全撤离，确保附近人员的安全。
2. 拆除井架时，必须按照设计方案进行，遵循规定的拆除顺序，防止意外发生。
3. 拆除过程中，注意控制井架的下降速度，防止人员受伤。
六、紧急情况应对1. 在井架工作中，如遇到火灾、事故等紧急情况，应立即采取紧急撤离措施，确保人员的安全。
2. 紧急情况下，施工负责人应通知相关部门和人员，并协助组织救援及事故处理。
七、安全检查和记录1. 定期进行安全检查，发现问题及时整改，并记录下检查结果。
2. 对工作人员进行安全教育培训，提高其安全意识和技能。
八、附则1. 本规程自实施之日起生效，并经常更新和完善。
2. 违反规程的行为将受到相应的处罚。

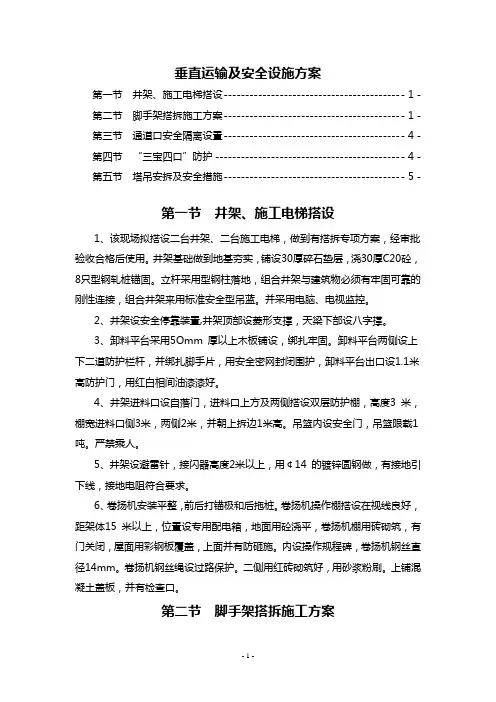

垂直运输及安全设施方案
垂直运输及安全设施方案第一节井架、施工电梯搭设----------------------------------------- - 1 - 第二节脚手架搭拆施工方案----------------------------------------- - 1 - 第三节通道口安全隔离设置----------------------------------------- - 4 - 第四节“三宝四口”防护 ------------------------------------------- - 4 - 第五节塔吊安拆及安全措施----------------------------------------- - 5 -第一节井架、施工电梯搭设1、该现场拟搭设二台井架、二台施工电梯，做到有搭拆专项方案，经审批验收合格后使用。
井架基础做到地基夯实，铺设30厚碎石垫层，浇30厚C20砼，8只型钢轧桩锚固。
立杆采用型钢柱落地，组合井架与建筑物必须有牢固可靠的刚性连接，组合井架来用标准安全型吊蓝。
并采用电脑、电视监控。
2、井架设安全停靠装置,井架顶部设菱形支撑，天梁下部设八字撑。
3、卸料平台采用5Omm 厚以上木板铺设，绑扎牢固。
卸料平台两侧设上下二道防护栏杆，并绑扎脚手片，用安全密网封闭围护，卸料平台出口设1.1米高防护门，用红白相间油漆漆好。
4、井架进料口设自落门，进料口上方及两侧搭设双层防护棚，高度3 米，棚宽进料口侧3米，两侧2米，并朝上拆边1米高。
吊篮内设安全门，吊篮限载1吨。
严禁乘人。
5、井架设避雷针，接闪器高度2米以上，用￠14 的镀锌圆钢做，有接地引下线，接地电阻符合要求。
6、卷扬机安装平整，前后打锚极和后拖桩。
卷扬机操作棚搭设在视线良好，距架体15 米以上，位置设专用配电箱，地面用砼浇平，卷扬机棚用砖砌筑，有门关闭，屋面用彩钢板覆盖，上面并有防砸施。
内设操作规程碑，卷扬机钢丝直径14mm。
井架安拆安全要求措施
井架安拆安全要求措施引言井架是在施工现场被广泛使用的一种临时工程设施，用于支撑和搭建建筑物的结构。
在井架的安装和拆卸过程中，安全是至关重要的。
本文将介绍井架安拆的安全要求和相应的措施，以确保施工人员和周围人员的安全。
井架安装前的准备工作在进行井架安装之前，必须进行充分的准备工作，以确保安装过程的安全和顺利进行。
以下是井架安装前的准备工作：1.安全计划：在开始安装井架之前，必须编制详细的安全计划。
这包括安全方案、安全措施和应急预案等。
2.培训和教育：施工人员必须接受相关的培训和教育，了解井架的安装要求和安全操作规程。
他们必须了解如何正确使用和检查井架零部件，并严格遵守相关的标准和规范。
3.施工区域清理：在井架安装前，需要清理施工区域，将杂物和障碍物清除，以确保安全的工作环境。
4.安全设备准备：安装井架时，应准备好必要的安全设备，如安全帽、安全绳、安全带等。
这些设备将用于保护施工人员免受潜在的伤害。
井架安装的安全要求和措施在进行井架安装时，必须遵守一系列安全要求和采取相应的措施，以确保施工人员的安全。
以下是井架安装的安全要求和措施：1.严格遵守规范：井架的安装必须符合国家和地方的安全规范和要求。
必须使用符合标准的井架零部件，并按照规定的程序进行安装。
2.检查井架质量：在安装井架之前，必须对井架零部件进行质量检查。
请确保井架零部件没有损坏或破损，并且能够承受施工中的荷载。
3.正确使用吊装设备：如果需要使用吊装设备进行井架安装，必须确保设备符合要求并得到合格的操作人员操作。
吊装过程中需要注意灵活操作，确保井架的准确安装。
4.固定和支撑井架：在安装井架时，必须确保井架被正确固定和支撑。
使用合适的固定和支撑材料，确保井架稳固并能够承受施工中的荷载。
5.保护施工人员：在井架安装中，施工人员必须佩戴适当的个人防护设备，如安全帽、安全绳和安全带。
此外，施工人员应保持警惕，遵循安全操作规程，不得私自离开安全区域。
井架拆除的安全要求和措施井架拆除是一个与安装过程相反的过程，同样需要遵守一系列安全要求和采取相应的措施。
井架搭拆工程安全技术指导书
井架搭拆工程安全技术指导书井架搭拆工程是建筑工程中非常常见的一项工作。
但是由于井架搭拆工程涉及到高处作业等安全问题，如果操作不当很容易发生意外，对人员安全造成威胁。
因此，本文将为井架搭拆工程提供一份安全技术指导书，以确保人员在工作中的安全。
一、井架搭建前1. 进行工程测量井架搭建前必须进行工程测量，并按照设计图纸进行标记。
同时，要根据实际情况进行调整，确保标注的位置正确。
2. 确保施工场地平整施工场地必须平坦无障碍。
如果在高处进行施工，一定要避免在容易滑动的表面上作业，如台阶、斜坡、塔式起重机等。
3. 检查施工工具和材料施工前，一定要检查好所有的施工工具和材料，确保完好无损，并且准备充足。
二、井架搭建时1. 外墙部分搭建首先要搭建的是外墙部分，因为它是整个井架的支撑和基础。
搭建外墙时，必须要进行正确的线路标记，确定垂直程度，并确保墙体支撑牢固。
2. 建立垂直支撑不同类型的井架，建立垂直支撑的方式会有所不同。
一般来说，要选择合适的支撑材料，并在建立垂直支撑和调整支架位置的过程中进行定位和标记，确保井架结构稳定可靠。
3. 完成横向支撑在摆放和调整横向支撑时，一定要确保每个支架都支持在正确的支架跨度上。
要进行高度测量，并确保每个支架位置的相对高度相等。
要在横向支撑之间加上斜撑，以增加井架整体的稳定性。
三、井架拆除时1. 拆除外墙部分拆除外墙时，要在仔细检查所有支撑结构是否完好无损，确保使用合适的工具和材料进行拆除作业。
2. 拆除垂直支撑拆除垂直支撑时，要先在支承处安装刹车器，以避免突然下降。
要保证拆除的速度和方向都是稳定的，并确保整个拆除过程中没有人员在附近作业。
3. 拆除横向支撑拆除横向支撑时，要根据所搭建的井架的类型选择合适的拆除方式。
一般来说，横向支撑可以使用起重机等设备来帮助完成。
四、井架搭建安全注意事项1. 避免高处作业中出现“高空失足”等意外伤害，一定要做好个人防护措施。
2. 工人必须经过专业的培训和认证，才能进行井架搭建工作。
垂直运输井架的设计和装拆安全技术措施正式样本
文件编号：TP-AR-L5159In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________垂直运输井架的设计和装拆安全技术措施正式样本垂直运输井架的设计和装拆安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
⑴、井架设计：井架的截面轮廓尺寸为1.60×2.00米。
主肢角钢用L75×8；缀条腹杆用L60×6。
1、荷载计算：为简化计算，假定在荷载作用下只考虑顶端一道缆风绳起作用，只有在风荷载作用下才考虑上下两道缆风绳同时起作用。
①吊篮起重量及自重：KQ2=1.20×1000=1200kg②井架自重：参考表2-67，q2=0.10t/m，28米以上部分的总自重为：Nq2=（40-28）×100=1200kg20米以上部分的总自重为：Nq1=20×100=2000kg。
③风荷载：W=W0K2KβAF（kg/m2）式中基本风压W0=25kg/m2。
风压高度变化系数KZ=1.35（风压沿高度是变化的，现按均布计算，风压高度变化系数取平均值）；风载体型系数K，根据《工业与民用建筑结构荷载规范》表12，K=Kp（1+n）=1.3（1+η），挡风系数φ=ΣAc/AF （Ac为杆件投影面积；AF为轮廓面积）。
井架搭拆工程的安全技术措施
井架安装和拆卸工程安全技术措施(1)井架的安装高度和起重必须有严格的规定，严禁超负荷使用。
(2)井架底座必须置于坚硬的基础上，埋深不得少于1m，并设置排水暗管进行有组织排水。
(3)高度为10～15m 的井架应设缆风绳一组（4～8 根）；每增高之10m 加设一组。
电缆风绳上端应连接吊耳和卸扣，并用3 只以上的钢丝绳夹头紧固。
缆风绳必须采用钢丝绳。
(4)井架壁杆与建筑物应采用刚性支撑牢固连接，吊点必须经过计算。
井架附墙杆不得附着在脚手架上。
(5)井架搭至11m 高度必须设临时缆风绳，缆风绳与地面夹角应为45～60°，必须与地锚或桩头牢固连接。
地锚要安全可靠，埋深不少于1.5m。
禁止将缆风绳栓在树木、电杆上。
(6)高度在30m 以上的井架，电缆风绳上的花篮螺钉、必须加以保险装置，穿越临时道路时，要采取可靠的安全措施。
(7)缆风绳不准在高压线上方通过，必须与高压架空线路保持规定的安全距离。
(8)井架的立柱应垂直稳定，垂直偏差不得超过高度的千分之一，接头应相互错开，同一平面上的接头不应超过2 个。
井架导向滑轮与卷扬机绳筒的距离，带槽卷筒应大于卷筒长度的15倍，无槽光筒应大于卷筒长度的20 倍。
(9)井架运输通道宽度不小于1.5m，搁置点必须牢靠，通道两侧必须安装防护栏杆，并装有安全门或安全栅栏。
(10)吊篮必须配备灵敏可靠的地板停止装置，防坠装置、冲顶限位器和安全门，吊篮两侧装有安全挡板，全高设置，防止手推车等物件滑落。
吊篮的焊接必须符合规范。
(11)井架底层周围及通道口，必须装设安全防护栅，井架高度超过30m，须搭设双层安全棚，如无法设置隔离棚，井架周围必须挂安全网，安全网应三面包满。
(12)井架必须配备可靠的防雷和接地装置、卷扬机应单独接地并装设防雨罩。
(13)卷扬机应采用点动开关。
井架吊篮和每层必须有醒目的信号装置或标志。
(14)井架吊篮内严禁乘人。
井架进行保养维修工作时，必须停止使用。
并架的平撑、斜撑、缆风绳等严禁随意拆除。
井架安全措施及安全方案
井架安全措施及安全方案(1)材料选择井架栏杆全部采用1.100×100角钢，斜杆采用1.165×65角钢，用钢螺连接。
吊笼的各杆件选用型钢组拼，电动机采用Y1601－4三相并步电动机。
钢丝绳采用标准四股钢丝绳。
井架采用5cm×5cm粗孔安全网围护。
(2)井架搭设1、井架搭设，搭设前对角钢、吊蓝、电动机、连墙杆全部油漆，防止锈蚀。
2、井架基座采用满堂板式基础，平面尺寸为3m×6m，板厚0.5m，表面用1:2水泥砂浆找平，预埋螺栓与立杆，横杆连接牢固，基础留有良好的排水措施。
3、每搭高一层，进行1次垂直度与连杆水平度的校测，保证井架的垂直度偏差在规范允许范围以内。
4、连墙杆间距每两层设1组，且在建筑物在顶层必须设置1组，提升机架体顶部的自由高度为3m。
5、物料提升机，必须设有断绳保护装置，安全停靠装置，上级限限位装置。
6、每台井架设八根缆风绳，与地面夹角为45度至60度，其下端采用与钢丝绳拉力相适应的花蓝、螺丝与地锚拉紧连接，缆风绳端部用3个绳卡固定。
7、卷扬机安装在平整、坚实、干燥的位置上，远离危险作业区，具备良好视线，分别在卷扬机前后设置，夹桩和拖桩，锚桩采用脚手钢管，打入地面深度不小于2m，并设有防护棚。
8、钢丝绳在卷筒中间位置时，架体底部的导向滑轮应卷筒轴心垂直。
从卷筒中心到导向滑轮的距离，带槽卷筒应大于卷筒宽度的15倍。
9、卸料平台两侧设扶栏，卸料口设活动门式活动栏。
10、井架在进口和出口处设有2.5m高，双层安全防护棚，并挂有警示牌、操作牌、限载牌。
(3)井架拆除1、井架拆除前应对机修工、井架操作工进行安全技术交底。
2、拆除井架，应对于层缆风绳采取可靠的安全措施后，方可拆除顶层缆风绳。
3、拆除井架要设警戒区，并指定专人进行负责，操作人员必须佩戴安全带。
4、角钢拆除后应放在各层楼面上，严禁向下抛。
5、井架拆除后重新涂油漆，防止锈蚀，按规格分批堆放。
(4)井架操作注意事项1、严禁人员违章乘坐吊笼上下。
井架安装及拆除专项安全施工方案
井架安装及拆除专项安全施工方案编制人职务（称)审核人职务(称）批准人职务（称）批准部门（章）编制日期井架安装及拆除该工程位于嘉善西塘镇,本工程为框架砖混结构二层三层四层，建筑面积为39620.68平方米，为了认真贯彻“安全第一,预防为主”的方针政策，项目部严格按照《建筑施工安全检查标准》（JGJ59—99）,在垂直运输方面采用井架，方案如下：一、基础（1）基础面积土层压实后的承载力应不小于80Kpa；(2)采用现浇C20混凝土板块基础，事先按底座孔距离尺寸预埋底架M20*605螺栓8支，应露出地面50mm；(3）基座表面应平整，水平度偏差不大于10mm；(4）应有排水措施，距基础边缘5M范围内，开挖沟槽或有较大振动施工时，必须有保证架体稳定的措施。
二、附墙架（1）附墙架与架体及建筑之间，均应采用刚性件拉接，并形成稳定结构，不得连接在脚手架上，严禁使用铅丝绑扎。
（2)附墙架的材质应与架体的材质相同，不得使用木杆等做附墙架与金属连接。
三、井架、龙门架安装程序（1）将底座安装在基础上微作紧固，待调整好水平后将螺栓紧固；（2）在定好动力传送方向后,将滑升平台平稳地搁放在底座上，并保留地面的空距以标准节螺栓的固定工作；（3）在平台二个方孔中放入标准底节,动力方向为带地滑轮座,在经校准其中心距和垂直度的要求后采用M16螺栓带弹垫片紧固；（4）在平台上中央位置安装好后小把杆和围护栅栏及门；（5）标准节顶端应放置三角提升架并挂上0。
5T手拉葫芦各一只，其吊构与平台吊环相连，准备滑升平台的起升工作；（6）松开平台标准节中心调整螺栓，两端平稳地各站立操作人员，并同步和平衡地拉动葫芦拿掉三脚提升架；（7）利用小把柄上的手动提升机构和吊具分次提升随后的标准节(吊前应确定好标准节的上下方向面），将其固定在底节的上端，然后按前条步序将平台升至二节顶端；（8）随后在两柱中央放入吊篮底盘，组装好两旁侧榀和顶部及导向滚轮（吊篮进出料口暂不装配）（9）调整好标准节中心距后用轧头安装固定好底层围护安全栅栏，并腰部配加小支撑管紧固；在两柱和栅栏、间用钢管作落地的四道大斜角支撑固定，其腰部配加小支撑管紧固;（10)按前工序起吊及安装好三节标准节,将平台升至顶部；（11）安装好起重钢丝绳,在钢丝绳固定时必须有两道以上花篮螺栓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解决方案编号：LX-FS-A32123垂直运输井架的设计和装拆安全技术措施标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑垂直运输井架的设计和装拆安全技术措施标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
⑴、井架设计：井架的截面轮廓尺寸为1.60×2.00米。
主肢角钢用L75×8；缀条腹杆用L60×6。
1、荷载计算：为简化计算，假定在荷载作用下只考虑顶端一道缆风绳起作用，只有在风荷载作用下才考虑上下两道缆风绳同时起作用。
①吊篮起重量及自重：KQ2=1.20×1000=1200kg②井架自重：参考表2-67，q2=0.10t/m，28米以上部分的总自重为：Nq2=（40-28）×100=1200kg20米以上部分的总自重为：Nq1=20×100=2000kg。
③风荷载：W=W0K2KβAF（kg/m2）式中基本风压W0=25kg/m2。
风压高度变化系数KZ=1.35（风压沿高度是变化的，现按均布计算，风压高度变化系数取平均值）；风载体型系数K，根据《工业与民用建筑结构荷载规范》表12，K=Kp（1+n）=1.3（1+η），挡风系数φ=ΣAc/AF （Ac为杆件投影面积；AF为轮廓面积）。
当风向与井架平行时，井架受风的投影面积ΣAc=[0.075×1.40(肢杆长度) ×2（肢杆数量）+0.06×2（横腹杆长度）+0.06×2.45（斜腹杆长度）]×29（井架为29节）×1.1（由节点引起的面积增值）=15.13m2，井架受风轮廓面积AF=Hh=40.6×2.0=81.2m2（H为井架高度，h为井架厚度）。
所以，ω=ΣAc/AF=15.3/81.2=0.19，h/b=2/1.6=1.25,由表2-68查得η=0.88。
风振系数β，按自振周期T查出，T=0.01H=0.01×40.6=0.406秒，由表2-71查得β=1.37。
所以，当风向与井架平行时，风荷载：W=W0.KZ.1.3ω（1+η）. β.AF=25×1.35×1.3×0.19×（1+0.88）×1.37×81.2=1740kg沿井架高度方向的平均风载：q=1740/40.6=43kg/m当风向沿井架对角线方向吹时，井架受风的投影面积:ΣAc=[0.075×1.40×3+0.06×2×sin450+0.06×1.6×sin450+0.06×2.45×sin450+0.06×2.13×sin450] ×29×1.1=(0.075×1.40×3+0.06×2×0.70+0.06×1.6×0.70+0.06×2.45×0.70+0.06×2.13×0.70) ×29×1.1=21.0m2井架受风轮廓面积AF=（b×1.4×sin450+h×1.4×sin450）×29=（1.60×1.4×0.70+2.0×1.4×0.70）×29=102m2所以，ω=ΣAc/AF=21/102=0.206;h/b=2/1.6=1.25,由表2-68查得η=0.86。
自振周期T=0.406秒，由表2-71查得β=1.37。
计算荷载时，根据《工业与民用建筑结构荷载规范》表12，当风从对角线方向吹来时，对单肢杆件的钢塔架要乘系数ψ=1.1。
所以，W，=W0.Kz.1.3ω(1+η) ψ. β.AF=25×1.35×1.3×0.206（1+0.86）×1.1×1.37×102=2590kg沿井架高度方向的平均风载：q，=2590/40.6=64kg/mA、变幅滑轮组张T1及其产生的垂直和水平分力：前面已算出：T1=1920kg。
垂直分力：T1v=T1sinβ=1920×sin440=1920×0.695=1340kg.水平分力：T1H=T1cosβ=1920×cos440=1920×0.719=1380kg.B、缆风绳自重T2及其产生的垂直和水平分力：T2=n.qL2/8f式中:n---缆风绳根数，一般为4根；q---缆风绳自重，当直径为13-15mm时，q=0.80kg/m；L---缆风绳长度（L=H/cosr,H---井架高度，r---缆风绳与井架夹角）f---缆风绳垂度，一般控制f=L/300左右。
所以，T2=n.qL2/8f=4×0.80×（40.6/cos450）2/8×0.03(40.6/cos450) =740kg垂直分力:T2v=T2cosr=T2cos450=740×0.707=520kg。
水平分力：T2H=0（对井架来说，4根缆风绳的水平分力相互抵消）。
C、起重时缆风绳的张力T3及其产生的垂直和水平分力:起重时只考虑顶端一道缆风绳起作用，在起重时缆风绳的张力：T3=K(Q1+q) ×7.80+G1×7.80/2/Hsin450=1980×7.80+300×3.90/40.6×0.707=576kg垂直分力：T3v=T3cosr=576×COS450=408kg。
水平分力：T3H=T3sinr=576×sin450=408kg。
D、风荷载作用下，缆风绳张力产生的垂直和水平分力：在风荷载作用下，考虑井架顶部及20.60米处上、下两道缆风绳皆起作用，故整个井架可近似按两等跨连续梁计算。
顶端缆风处：水平分力T4H=0.375q,L=0.375×64×20=480kg，垂直分力T4v=T4H=480kg中间缆风处：水平分力T5H=1.25q，L=1.25×64×20=1600kg垂直分力T5v=T5H=1600kgE、摇臂杆轴力N0及起重滑轮组引出索拉力S1对井架引起的垂直和水平分力：水平分力：NH1=（N0-S1）cosa=(3770-2100)cos300=1670×0.866=1450kg垂直分力：Nv1=（N0-S1）sina=(3770-2100)sin300=1670×0.50=835kgF、起重滑轮组引出索拉力S1经导向滑轮后对井架的垂直压力：Nv2=S1=2100kgG、提升吊篮的引出索拉力S2对井架的压力：Nv3=S2=f0KQ2=1.06×1.20×1000=1280kg2、内力计算:①轴力：㈠、O截面（摇臂杆支座处）井架的轴力N0=KQ2+Nq2+T1v+T2v+T3v+T4v+Nv1+Nv2+ Nv3=1200+1200+1340+520+408+480+835+2100+1280=9360kg㈡、D截面（第一道缆风处）井架的轴力ND=KQ2+Nq1+T1v+T2v+T3v+ T4v+T5v+Nv1+Nv2+Nv3=1200+2000+1340+520+408+480+1600+835 +2100+1280=11760kg②弯矩:㈠、风载对井架引起的弯矩:考虑上、下两道缆风绳同时起作用，因而近似的按两跨连续梁计算（忽略上、下缆风绳支点处位移不同的影响）。
M01=T4H×12-1/2q, ×122=480×12-1/2×64-122=1150kg-mMD1=-0.125×q, ×202=-0.125×64×202=-3200kg-m ㈡、起重荷载引起的水平分力对井架产生的弯矩:此时只考虑顶端的缆风绳起作用。
M02=（T1H-T3H）×12+（T1v+T3v+Nv1+NV2）×2.55/2=(1380-408)×12+(1340+408+835+2100)×1.28=11800+6000=17800kg-mND2=（T1H-T3H）×20-NH1×8+（T1v+T3V+Nv1+Nv2）×2.55/2=(1380-408)×20-1450×8+(1340+408+835+2100)×1.28=19440-11600+6000=13840kg-m所以，井架O截面的总弯矩：M0=M01+M02=1150+17800=18950kg-m 井架D截面的总弯矩：MD=MD1+MD2=3200+13840=17040kg-m③截面验算：㈠井架截面的力学性能：查型钢特性表得：主肢：∟75×8A0=11.50cm2,4A0=46cm2,Z0=2.15cm2,Ix=Iy=6 0cm4,Imin=25.30cm4,rmin=1.48cm。
缀条：∟60×6 A0=6.91cm2,Ix=23.30cm4, Z0=1.70cm2,rx=1.84cm,Imin=9.76cm4,rmin=1.19cm。
井架的总惯矩：y-y轴：Iy=4[Iy+A0（Bz1/2-Z0）2]=4[60+11.50(160/2-2.15)2]=279000cm4X-X轴：Ix=4[Ix+A0（Bz2/2-Z0）2]=4[60+11.50(200/2-2.15)2]=440000cm4y,-y,轴和x,-x,轴：I，y=I，x=Ix×cos2450+Iy×sin2450=440000×0.7072+277000×0.7072=221000+140000=361000cm4井架的总惯矩以Iy=279000cm4最小，截面验算应采用Iy进行验算。
