proe导入ansys
ProE与ANSYS接口
Pro/E和ANSYS的连接*作过程如下：1) 在同机的同一*作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；3) 开始->程序->ANSYS->ANS_ADSIN Utility->Configuration options-> Configuration Connection foràOK Pro/E->选择ANSYS Product->Work space inà选择Graphics device name(NT: Win32) 给出Language used withà给出Pro/Engineer installation pathàmegabytes(128) OK；àPro/Engineer:usascii4) 运行Pro/Engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ANSYS中的注释。
fem_ansys_grouping yes 切换组and/or层的转移到ANSYS。
fem_default_solver ANSYS 指定到一个求解器的路径。
fem_which_ansys_solver FRONTAL 允许指定使用Frontal ANSYS求解器还是Iterative ANSYS求解器。
femansys_annotations yes 切换载荷工况名称到ANSYS。
pro_ansys_path <路径名> 指定到可执行的ANSYS （ansys.e）的路径。
5) 创建一个新零件，并在PART菜单下这出现ANSCon Config & ANSYS Geom 菜单，打开ANSCon Config并作如下编辑；Keyword Default Value DescriptionANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of ANSYS to be run. Windows:<drive>:\\ansys56\\bin\\<platform>\\ansys56.exeANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS.Windows:win32ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggested to run ANSYS. ANSYS_NEUTRAL_FORMAT YES Store the part as a neutral file or as a solid model file.ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/Multiphysics. ANSYS_SOLVER Frontal Included for compatibility only.ANSYS_SELECTED_LAYERS 1-256 Included for compatibility only.ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only.补充一句，建议先打上nmsd.exe的补丁。
ProE4.0与ANSYS_12.1的接口问题
如果你的ProE4.0及ANSYS已经成功安装在你的电脑上了，下面的方法，照样可以让这两个软件进行无缝连接起来。
Proe建的模型，模型可以直接进入ANSYS Workbench截面，不存在象ANSYS经典那样，遇到复杂模型就会丢失点线面体等问题了。
步骤一：
步骤二：
步骤三：
当你设置完成后，重新启动ProE就发现，在ProE截面上就会出现ANSYS12.1的按钮了。
如上图红色圆圈所示，当你的模型建立好之后，点一下ANSYS12.1，模型就直接进入ANSYS Workbench截面了，更好的是即使你遇到复杂模型，也不会出现丢失点线面体等现象。
是不是，很方便啊？
OK!!!!!!!。
proe导入ansys

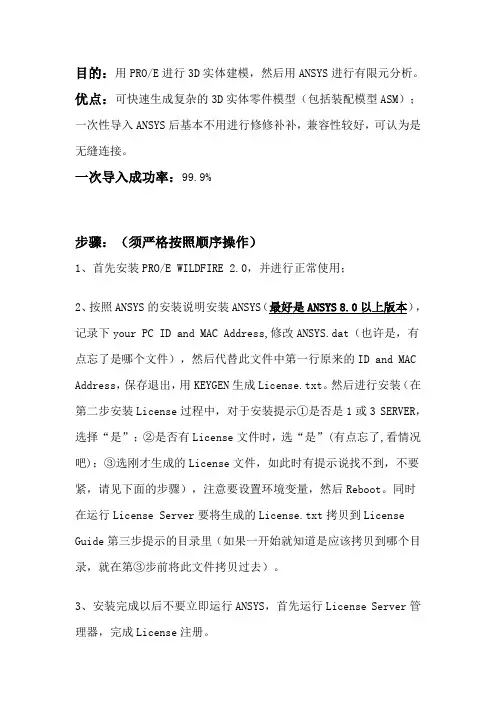

目的：用PRO/E进行3D实体建模，然后用ANSYS进行有限元分析。
优点：可快速生成复杂的3D实体零件模型（包括装配模型ASM）；一次性导入ANSYS后基本不用进行修修补补，兼容性较好，可认为是无缝连接。
一次导入成功率：99.9%步骤：（须严格按照顺序操作）1、首先安装PRO/E WILDFIRE 2.0，并进行正常使用；2、按照ANSYS的安装说明安装ANSYS（最好是ANSYS 8.0以上版本），记录下your PC ID and MAC Address,修改ANSYS.dat（也许是，有点忘了是哪个文件），然后代替此文件中第一行原来的ID and MAC Address，保存退出，用KEYGEN生成License.txt。
然后进行安装（在第二步安装License过程中，对于安装提示①是否是1或3 SERVER，选择“是”；②是否有License文件时，选“是”(有点忘了,看情况吧)；③选刚才生成的License文件，如此时有提示说找不到，不要紧，请见下面的步骤），注意要设置环境变量，然后Reboot。
同时在运行License Server要将生成的License.txt拷贝到License Guide第三步提示的目录里（如果一开始就知道是应该拷贝到哪个目录，就在第③步前将此文件拷贝过去）。
3、安装完成以后不要立即运行ANSYS，首先运行License Server管理器，完成License注册。
4、运行ADMIN，配置ANSYS和PRO/E的连接，按照提示操作即可。
5、如果第4步成功的话，运行PRO/E后就可在其菜单栏里面看见多了一个ANSYS的选项，注意此时还没有最后成功。
6、最好将PRO/E和ANSYS的工作目录设成同一个，同时将此目录设成PRO/E启动目录，并在此目录中配置一个config.pro，对其中几项做调整：Option Value Description FEM_ANSYS_annotationyesFEM_ANSYS_groupingyesFEM_default_solverANSYSFEM_which_ansys_solverFRONTALPro_ANSYS_path ANSYS.exe的安装路径保存此config.pro7、开始正常使用，先用PRO/E中建模，然后调用ANSYS菜单下的ANSYS GEOM将模型传入到ANSYS中进行分析，此时有一个技巧请看下面。
proE模型导入ANSYS后的简化

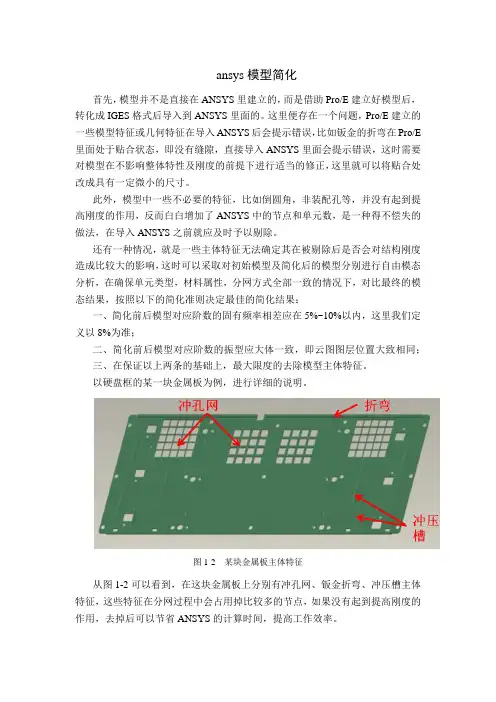

ansys模型简化首先，模型并不是直接在ANSYS里建立的，而是借助Pro/E建立好模型后，转化成IGES格式后导入到ANSYS里面的。
这里便存在一个问题，Pro/E建立的一些模型特征或几何特征在导入ANSYS后会提示错误，比如钣金的折弯在Pro/E 里面处于贴合状态，即没有缝隙，直接导入ANSYS里面会提示错误，这时需要对模型在不影响整体特性及刚度的前提下进行适当的修正，这里就可以将贴合处改成具有一定微小的尺寸。
此外，模型中一些不必要的特征，比如倒圆角，非装配孔等，并没有起到提高刚度的作用，反而白白增加了ANSYS中的节点和单元数，是一种得不偿失的做法，在导入ANSYS之前就应及时予以剔除。
还有一种情况，就是一些主体特征无法确定其在被剔除后是否会对结构刚度造成比较大的影响，这时可以采取对初始模型及简化后的模型分别进行自由模态分析，在确保单元类型，材料属性，分网方式全部一致的情况下，对比最终的模态结果，按照以下的简化准则决定最佳的简化结果：一、简化前后模型对应阶数的固有频率相差应在5%~10%以内，这里我们定义以8%为准；二、简化前后模型对应阶数的振型应大体一致，即云图图层位置大致相同；三、在保证以上两条的基础上，最大限度的去除模型主体特征。
以硬盘框的某一块金属板为例，进行详细的说明。
图1-2 某块金属板主体特征从图1-2可以看到，在这块金属板上分别有冲孔网、钣金折弯、冲压槽主体特征，这些特征在分网过程中会占用掉比较多的节点，如果没有起到提高刚度的作用，去掉后可以节省ANSYS的计算时间，提高工作效率。
该物体为板件材料，在ANSYS里面应该使用shell单元为宜，但shell单元需要对物体进行重新抽壳，而模型简化对比试验只需要单元类型，材料属性，分网方式保持一致即可，所以选用ANSYS 13.0里面最常用的solid单元185，如图1-3。
图1-3 solid185单元SOLID185 用于建立三维实体结构模型。
proe和ansys连接设置

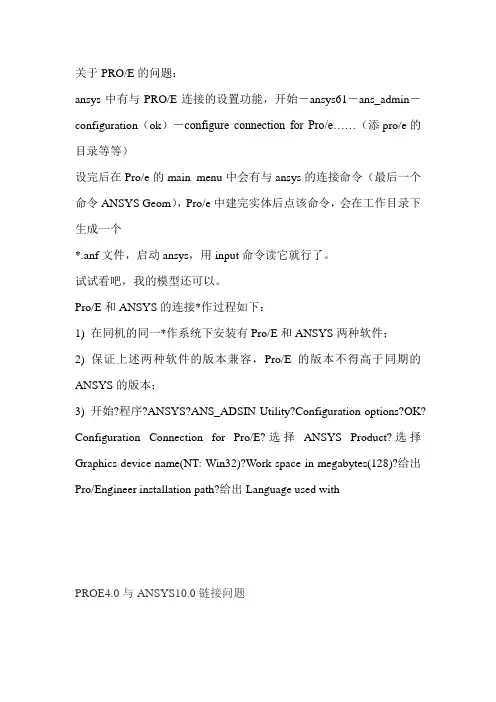

关于PRO/E的问题：ansys中有与PRO/E连接的设置功能，开始－ansys61－ans_admin－configuration（ok）－configure connection for Pro/e……（添pro/e的目录等等）设完后在Pro/e的main menu中会有与ansys的连接命令（最后一个命令ANSYS Geom），Pro/e中建完实体后点该命令，会在工作目录下生成一个*.anf文件，启动ansys，用input命令读它就行了。
试试看吧，我的模型还可以。
Pro/E和ANSYS的连接*作过程如下：1) 在同机的同一*作系统下安装有Pro/E和ANSYS两种软件；2) 保证上述两种软件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本；3) 开始?程序?ANSYS?ANS_ADSIN Utility?Configuration options?OK? Configuration Connection for Pro/E?选择ANSYS Product?选择Graphics device name(NT: Win32)?Work space in megabytes(128)?给出Pro/Engineer installation path?给出Language used withPROE4.0与ANSYS10.0链接问题我在链接PROE4.0与ANSYS10.0时按照以下步骤：(1)设置ANSYS与Pro/E的接口。
选择“程序” 一ANSYSRelease9.0—Utilities—Ans ADMIN。
打开ANSYS管理器，点击“OK”确定，在配置选项对话框中选择与Pro/E的连接。
确定后再随之打开的对话框中将图形显示设备设置为“3D”。
最后在Pro/E安装信息对话框中输入Pro/E在本计算机中的安装路径，点击“OK”完成ANSYS与Pro/E的接口设置。
②打开Pro/E，在菜单管理器中这时多出了两个选项“ANSConconfig”和“ANSYS Geom”，这表明己经将ANSYS集成在Pro/E中了。
如何将PROE中的模型导入到ANSYS中？
看到论坛上关于这方面的帖子不是很多，在这里想向大家分享一下这个经验，希望对各位o/E的接口。选择“程序”〉ANSYS10.0>Utilities>ANS _ADMIN,打开ANSYS管理器,点击“OK”确定,在配置选项对话框中选择与Pro/E的连接,
B.打开Pro/E,在菜单管理器中出现ANSYS10.0，并且下面有两个选项“ANS Config”和“ANSYSGeom”,这表明已经将ANSYS集成在Pro/E之中了。
C.在Pro/E中完成建模后点击菜单管理器中ANSYS10.0下面的“ANSYSGeom”,系统会自动将ANSYS打开,将当前模型导入到ANSYS中去，点击ANSYS菜单栏的File>Import> Pro/E,然后在弹出的对话框内选中在Pro/E中建好的几何模型。
由于此方法是将ANSYS直接集成在Pro/E中,所以模型的整个转换过程可以在不脱离Pro/E和ANSYS这两个软件的情况下进行,从而实现了无缝连接,真正做到了CAD/CAE一体化。
1.将当前模型，另存为 *.x_t格式，即保存类型选择Parasolid(*.x_t),注意，文件名必须是英文或数字。输出 对话框钟，选择 ⊙所有实体。
确定后在随之打开的对话框中将ANSYS产品设置为“ANSYS Mechanical/LS-DYNA”,最后在Pro/E安装信息对话框中输入Pro/E在你计算机中的安装路径 （如d:\ptc\proeWildfire 3.0）,点击“OK”完成ANSYS与Pro/E的接口设置,然后点exit退出。
2.把ANSYS工作目录设置成刚才保存*.x_t文件的文件夹。同样，这个目录里也不能出现任何中文。
3.运行ANSYS，File→Import→PARA...→左侧框中就会看到刚才生成的*.x_t文件，选中，OK
ProE装配体导入ANSYS时应注意的问题
Pro/ E装配体导入ANSYS时应注意的问题李育文，刘傲鹏（郑州轻工业学院机电工程学院, 河南郑州450002）摘要:通过汽车车架实例，对将Pro/E中的装配体模型导入到ANSYS时出现的问题进行分析，提出了导入模型应该遵守的方法，以使在ANSYS分析中得到准确的结果。
关键词:Pro/ E;ANSYS; Boolean;装配体;模型损失;单位制;干涉中图分类号: TP311文献标识码:AOn precautions in importing the Pro/ E assembly into ANSYSLIU Ao-peng , LI Yun-wen(College of Mech. and Electr. Eng. , Zhengzhou Univ. of L ight Ind. , Zhengzhou 450002, China) Abstract: Through the frame instance, the problems in importing the Pro / E assembly model into ANSYS isanalyzed, proposed method of importing model should be observed, so as to get the accurate results.Key words: Pro/ E; ANSYS; Boolean; assembly; model loss; units; interference0 引言Pro/E和ANSYS在工程结构分析中使用得非常广泛。
但是这两种软件各有不足，单独使用其中的一款软件很难完成复杂模型结构的分析，比如在ANSYS中建立复杂的模型将会是十分困难的工作，而Pro/E在一些高级结构分析中又存在明显的不足，所以结合两者的长处进行复杂结构的分析是工程人员普遍采用的方法。
但是在这两款软件之间进行数据交换时就会发现有很多问题，并且有些问题是不容易察觉的。
Proe文件如何导入ANSYS
方法一：在Pro/E中建立好模型后（一般是part），从菜单File_save a copy中选择IGE S类型存盘，这种格式是几乎所有CAD软件都可以识别的。
注意文件最好存放在名字无空格的目录中，否则在Ansys中不能识别！启动Ansys，从菜单file_import_IGES，选择刚才形成的文件就可以输入模型了。
在Ansys中输入模型时，可能出现模型断裂的结果，可以对"defeature（毁容）、合并重合的关键点、产生实体、删除小面积"等选项进行改变，反复试验直到输入满意为止。
方法二：首先，安装Ansys时，必须安装了ANSYS Connection For Pro/ENGINEER 模块（代号82）。
在"开始_程序_Ansys 5.6_ANS_ADMIN Utility"中，选择configuration options，选择configure connection for Pro/E，输入模块类型，图形类型、工作空间大小等，再输入Pro/E的安装路径，完成"连接"安装，此时将在Pro/E的相关文件夹中产生一个protk.dat文件。
运行Pro/E，窗口中可能出现一个不能连接的提示，不必理睬他！打开一个已建好的模型（可以不必输入材料特性），此时在Pro/E的菜单中（屏幕右边）最后一行会出现Ansys GEOM，单击它，直到自动调用并启动了Ansys，此时再选取File_import_ Pro/E，在文件名栏中输入正确的文件名，点OK即可完成输入。
应特别注意的问题是，被打开的*.prt文件必须在Pro/E的工作目录中，或者Pro/E与Ansy s有相同的工作目录，否则会出现找不到*.anf文件的错误。
上述方法在Ansys57中似乎不能使用，会出现命令无效的错误。
我估计是由于Ansys的安装路径中包含的文件名有空格的的缘故！？另外，如果在Pro/E command栏中填入您系统的正确的命令如proe2000i2或proe2001，再点取OK则会重新传输模型后再导入，不知是何道理？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目的：用PRO/E进行3D实体建模，然后用ANSYS进行有限元分析。
优点：可快速生成复杂的3D实体零件模型（包括装配模型ASM）；一次性导入ANSYS后基本不用进行修修补补，兼容性较好，可认为是无缝连接。
一次导入成功率：99.9%步骤：（须严格按照顺序操作）1、首先安装PRO/E WILDFIRE 2.0，并进行正常使用；2、按照ANSYS的安装说明安装ANSYS（最好是ANSYS 8.0以上版本），记录下your PC ID and MAC Address,修改ANSYS.dat（也许是，有点忘了是哪个文件），然后代替此文件中第一行原来的ID and MAC Address，保存退出，用KEYGEN生成License.txt。
然后进行安装（在第二步安装License过程中，对于安装提示①是否是1或3 SERVER，选择“是”；②是否有License文件时，选“是”(有点忘了,看情况吧)；③选刚才生成的License文件，如此时有提示说找不到，不要紧，请见下面的步骤），注意要设置环境变量，然后Reboot。
同时在运行License Server要将生成的License.txt拷贝到License Guide第三步提示的目录里（如果一开始就知道是应该拷贝到哪个目录，就在第③步前将此文件拷贝过去）。
3、安装完成以后不要立即运行ANSYS，首先运行License Server管理器，完成License注册。
4、运行ADMIN，配置ANSYS和PRO/E的连接，按照提示操作即可。
5、如果第4步成功的话，运行PRO/E后就可在其菜单栏里面看见多了一个ANSYS的选项，注意此时还没有最后成功。
6、最好将PRO/E和ANSYS的工作目录设成同一个，同时将此目录设成PRO/E启动目录，并在此目录中配置一个config.pro，对其中几项做调整：Option Value Description FEM_ANSYS_annotationyesFEM_ANSYS_groupingyesFEM_default_solverANSYSFEM_which_ansys_solverFRONTALPro_ANSYS_path ANSYS.exe的安装路径保存此config.pro7、开始正常使用，先用PRO/E中建模，然后调用ANSYS菜单下的ANSYS GEOM将模型传入到ANSYS中进行分析，此时有一个技巧请看下面。
在ANSYS中分析的注意事项：①在PRO/E中用公制(mmns)或英制单位建好模型后，在“编辑—设置—单位”中，新建单位制，全部采用国际标准单位制，然后点击“设置”，用“转换尺寸”将原单位制下的模型转换为新的即国际标准单位制(mnsK)下的尺寸，再启动ANSYS Geom。
导入模型后，首先运行“/units,si”，把系统单位制切换到国际单位制（公制）,弹性模量的单位是Pa，泊松比无单位,有人说这个实际上不会转换单位尺寸,只是表明SI单位是哪些(???)。
这一步在PRO/E和ANSYS中全部都使用国际标准单位制，即长度：m；力：n；时间：s；温度：k；压强/压力：Pa；面积：m2；质量：kg ,确保了分析结果不失真，且易于读懂结果数据。
②注意网格的划分很重要，用Meshing—SizeCtrl—SmartSizing—Basic or ADV OPTS ,Mesh—FREE ；或者用Meshing—SizeCtrl—ManualSizing—global；或者是Meshing—Mesher Opts(recommended)。
③施加集中力用Force ( unit : Newton ), 施加均布载荷用Pressure ( unit : Newton / M2)。
④限制自由度时，注意有时不要限制所有KeyPoints，否则在显示分析结果时看不到任何变化（Plot results）只限制和实际情况相符合的相关KeyPoints的UX,UY,UZ,并在Displacement Value中输入“0”。
⑤求解：Solution—Solve—Current LS。
⑥查看结果：General postprocess—plot results—deformed shape ornodal contour。
技巧：①在PRO/E中建好模型后，点击ANSYS菜单下面的ANSYS GEOM，将模型导入到ANSYS中，用PLOT——VOLUME 或者AREA 显示模型。
然后退出ANSYS 和PRO/E，此时在他们的工作目录中就产生了一个“XXXXXXXXX.anf”文件，“XXXXXXXXX”是模型的PRO/E文件名，以后进行分析就直接在ANSYS—File—Read input from下选择这个anf 文件，就可直接导入模型，避免了同时启动PRO/E和ANSYS，消耗大量的系统资源。
②ANSYS中无单位。
需要自己统一单位，即保证在整个系统中对同一个元素使用一个单位，不可出现不同的单位应用于同一个元素。
③ANSYS中控制背景为白色的方法。
Style—Colors——Windows Colors 或者Style—Background—Texture将数据从Pro/E导入ANSYS的探讨随着计算机技术的不断发展，利用先进的CAD/CAE工具对机械系统进行研究已经成为一种可行方案，充分利用Pro/ENGINEER和ANSYS这两个工具在各自领域的优势，并将其结合起来研究开发复杂机械系统的虚拟样机是当前国内多数研究群体的首选方案。
1.1 Pro/ENGINEER向ANSYS进行模型数据转换的方式介绍及评析当前CAD/CAE软件开发的趋势是专业化分工程度越来越高。
虽然Pro/ENGINEER与ANSYS软件分别都有相应模块向对方领域渗透，允许用户在购买足够模块的基础上实现相应操作，但是对于需要使用CAD/CAE集成系统的工程人员来说，只使用单一的Pro/ENGINEER或者ANSYS软件都很难迅速优质地完成任务。
工程人员较好的选择还是构建两者的集成系统作为工作平台。
建立由不同软件组成的集成系统的关键问题就是数据转换接口的设置，这里主要指从Pro/ENGINEER向ANSYS导入模型数据，使得ANSYS能够得到准确有效的模型数据便于下一步分析。
Pro/ENGINEER向ANSYS导入模型数据有三大类方式共4种方案可供实现数据转换。
1.1.1 利用IGES中间标准格式转换IGES(Initial Graphics Exchange Specification)是由美国国家标准协会(ANSI)组织波音公司、通用电气公司等共同商议制定的。
它由一系列产品的几何、绘图、结构和其他信息组成。
可以处理CAD/CAM系统中的大部分信息，亦受到绝大多数CAD/CAM系统的支持。
IGES文件格式分为ASCⅡ格式和二进制格式，其中ASCⅡ格式又有固定行长(每行80个字符)格式和压缩格式两种。
由Pro/ENGINEER保存的IGES文件格式属于固定每行80字符的ASCⅡ格式文件。
而ANSYS本身内置了IGES转换过滤器，所以它支持IGES格式文件的导入。
但由于转换过滤程序允许输入部分模型参数，所以ANSYS有时会把不能识别的特征省略掉。
当Pro/ENGINEER中建立的模型特征过多或结构过于复杂时,使用IGES文件格式输入到ANSYS后很可能产生模型断裂、丢失实体等情况，会直接影响模型后续分析的准确性。
1.1.2 使用ANSYS — Pro /ENGINEER接口转换ANSYS软件安装选项中包含与Pro/ENGINEER 软件的接口模块“Connection forPro/Engineer”。
此模块不仅能将Pro/E模型数据直接转换给ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pro/E模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，下面以Pro /ENGINEER Wildfire 3.0与ANSYS 10.0为例，对此类方案进行分析。
ANSYS在默认的状态下是不能对Pro/E中的prt(或asm)文件进行直接转换的。
必须通过以下过程对ANSYS设进行连接设置以激活模块。
图3-1 ANS_ADMIN 10.0对话框鼠标点击“开始→ 程序→ANSYS 10.0→Utilities→ANS_ADMIN”，出现如图3-1所示对话框,选择“Configuration options →OK ”，接下来的对话框顺序选取“Configuration Connection for Pro/ENGINEER → OK” 和“ANSYS Multiphysics & WIN32 → OK”。
完成后，ANSYS会自动提示已在自己的安装目录中成功生成了config.anscon文件,在接下来出现的对话框“PRO/ENGINEER Installation path”选项后输入P r o / E 的起始安装路径如“C:\Program Files\PROE\proewildfire”,“Language used with Pro/Engineer”选项用默认的“usascii”,然后点击“0K”。
出现对话框提示在Pro/E目录下成功建立了一个protk.dat文件,点击确定即完成配置.现在打开Pro/E,如果在“工具”菜单的后面出现一个新菜单“ANSYS10.0”(如图3-2所示),就表示已经成功建立了接口。
图3-2 Pro/E下的ANSYS菜单接口配置完成后,就可以使用以下两个方案实现数据转换：（1）使用ANSYS直接导入Pro/E模型数据打开ANSYS,在点击“File→Import→Pro/E”后出现的对话框中,选择填入正确的prt文件名,并在“Pro/ENGINEER command”栏中填入正确运行P r o / E 的命令如“proe”，然后点“OK”即可完成输入。
此操作要求被打开的prt文件必须在Pro/E的工作目录中,或者Pro/E 与ANSYS有相同的工作目录,否则会出现找不到anf文件的错误。
如果前面在“Pro/ENGINEER command”栏中填入了错误的运行命令,系统会自动出现一个致命错误的提示,这时重新输入正确即可。
（2）使用anf文件导入模型数据打开Pro/E后,新建或者打开一个p r t文件(可以不必输入材料特性),点击如图3-2所示的下拉菜单选项“ANSYSGeom”, 就会自动启动ANSYS进行模型转换。
