电气图绘制规则
电气图纸设计规范(经典)
电气设计图纸规范一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电气图纸制图标准(图文)
1、端子：在电气元件中，用以连接外部导线的导 电元件。分为固定端子和可拆卸端子。
2、以字母数字符号标志接线端子的原则和方法 （1）单个元件的两个端点用连续的两个数字表示。 单个元件的中间各端子用自然递增数序的数字表示。
（2）与特定导线相连的电器接线端子的标志。图
特定电器接线端子的标记符号
序号 电器接线端子的名称 标记符号 序号 电器接线端子的名称 标记符号
基本文字符号
SA
SB
S
SP
SQ
SR
ST
TA
T
TM
TV
U
VE V
VC
设备、装置和元器件种类 传输通导 天线
端子插头插座
电气操作的机械器件
名称 电缆 波导 测试插孔 插头 插座 端子板 电磁铁 电磁制动器 电磁离合器 电动阀 电磁阀
基本文字符号
W
XJ
XP X
XS
XT
YA
YB
Y
YC
YM
YV
2、辅助文字信号
4、元件技术数据的标注方法
电气元器件的技术数据一般标在图形符号近旁。当
连接线水平布置时，尽可能标在图形符号的下方， 垂直布置时，则标在项目代号的下方；还可以标在 方框符号或简化外形符号内。
5、注释的和标志的表示方法 （1）注释的两种方法：直接放在所要说明的对象 附近和将注释放在图中的其他位置。 （2）如设备面板上有信息标志时，则应在有关元 件的图形符号旁加上同样的标志。
8、简图或位置图：表示成套装置、设备或装置中
各个项目的位置的一种简图叫位置图。指用图形 符号绘制的图，用来表示一个区域或一个建筑物 内成套电气装置中的元件位置和连接布线。
1、电气图的作用：阐述电的工作原理，描述产品的 构成和功能，提供装接和使用信息的重要工具和手段。
电气图纸制图规范(图文)
（1）尺寸注法的基本规则 ①、图样中的尺寸数字，如没有明确说明，一律
以mm为单位。 ②、图样中所标注的尺寸，为该图样所示机件的
最后完工尺寸。
（2）尺寸注法 ①、线性尺寸（长、宽、厚度）的尺寸数字一
般注写在尺寸线的上方，也可注写在尺寸线的中断 处。
②、角度数字一律写成水平方向，注写在尺寸线
的中断处，也可采用引出注写的方式。 ③、在没有足够的位置画箭头或注写数字时也可
辅助文字符号 名称
DC
直流
E
接地
F
快速
FB
反馈
FW
正，向前
IN
输入
INC
增
L
左
MAN
手动
N
中性线
辅助文字符号 OFF ON OUT PE SET RUN ST SET STE
名称 断开 接通 输出 保护接地 复位 运转 启动 置位 步进
3、补充原则
（1）可采用国际标准中规定的电气技术文字符号。
① 所设计对象的规模和复杂程度。
② 由简图种类所确定的资料的详细程度。
③ 尽量选用较小幅面。
④ 便于图纸的装订和管理。
⑤ 复印和缩微的要求。
⑥ 计算机辅助设计的要求。
3、标题栏：用以确定图样名称、图号、张次、更 改和有关人员签名等内容的栏目，相当于图样的
“铭牌”。
标题栏的位置一般在图纸的右下方或下
使其向上弯曲，扣板被弹簧拉回，常闭触头断开。
5、时间继电器
线圈通电
衔铁吸合（向下）
作
触头动作
连杆动
时间继电器是电路中控制动作时间的设备。它利用 电磁原理来实现触头的延时接通和断开。
通电延时：当线圈通电时触头延时动作，线圈断电 时使触头瞬时复位。

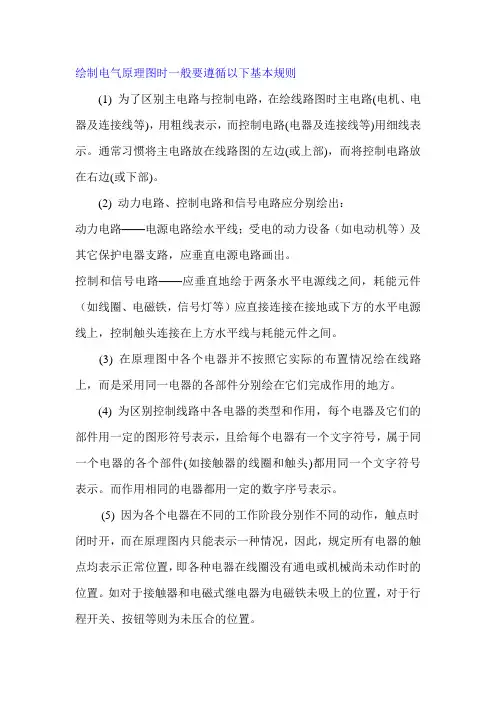

绘制电气原理图时一般要遵循以下基本规则
绘制电气原理图时一般要遵循以下基本规则(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。
通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。
(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。
控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。
(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。
(6) 为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。
(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。
(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。
2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。

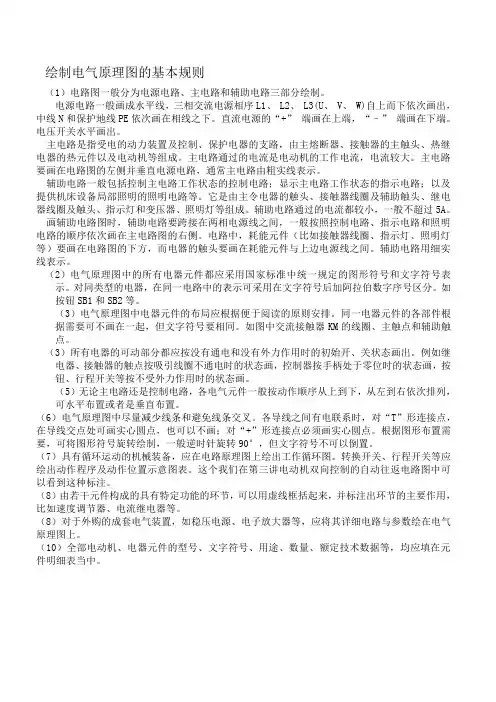

绘制电气原理图的基本规则
绘制电气原理图的基本规则（1）电路图一般分为电源电路、主电路和辅助电路三部分绘制。
电源电路一般画成水平线，三相交流电源相序L1、 L2、 L3(U、 V、 W)自上而下依次画出，中线N和保护地线PE依次画在相线之下。
直流电源的“+”端画在上端，“–”端画在下端。
电压开关水平画出。
主电路是指受电的动力装置及控制、保护电器的支路，由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。
主电路通过的电流是电动机的工作电流，电流较大。
主电路要画在电路图的左侧并垂直电源电路，通常主电路由粗实线表示。
辅助电路一般包括控制主电路工作状态的控制电路；显示主电路工作状态的指示电路；以及提供机床设备局部照明的照明电路等。
它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和变压器、照明灯等组成。
辅助电路通过的电流都较小，一般不超过5A。
画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次画在主电路图的右侧。
电路中，耗能元件（比如接触器线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。
辅助电路用细实线表示。
（2）电气原理图中的所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
对同类型的电器，在同一电路中的表示可采用在文字符号后加阿拉伯数字序号区分。
如按钮SB1和SB2等。
（3）电气原理图中电器元件的布局应根据便于阅读的原则安排。
同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。
如图中交流接触器KM的线圈、主触点和辅助触点。
（3）所有电器的可动部分都应按没有通电和没有外力作用时的初始开、关状态画出。
例如继电器、接触器的触点按吸引线圈不通电时的状态画，控制器按手柄处于零位时的状态画，按钮、行程开关等按不受外力作用时的状态画。
（5）无论主电路还是控制电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者是垂直布置。
常用电气图的制图规范(1)
常用电气图的制图规范(1)
电气图是工业现场使用最为广泛的图形化展示电气控制系统的方式之一。
为了确保电气图在工业应用中能够更好地发挥作用，制图规范也
成为了制图过程中的重要一环。
下面介绍常用电气图的制图规范。
1、图形布局规范
电气图必须做到图形布局合理，各元件、线路之间须遵循一定的间隔、相邻各元件之间的距离需保持较为合适的比例。
2、图案标识规范
各元件要按照图册所给出的图案，严格进行标识，以确保电气图的一
致性和标准化。
3、画图线条规范
在画线时，必须保持笔画的清晰明确，需要按照约定的线条类型，如
实线、虚线等进行绘制。
同时，应区别颜色、粗细等，以表示不同的
含义或功用。
4、符号规范
图文符号将电气图与文字相结合，能够更直观、简洁地表达电气原理
和电路结构，必须使用规定图文符号，以保证电气图符号的一致性。
5、比例尺规范
根据图面实际尺寸与系统尺寸多少之比的大小关系，制定相应的比例尺，并严格执行，防止尺寸交错，相互干扰等情况的发生。
通常，比
例尺的范围为1:1到1:100之间。
6、图册编制规范
电气图册应编制详实、完备、可读性强，按系统、设备、图数等顺序
进行顺序编制，同时应该配备丰富、详尽的图例和注释，方便使用者
理解。
综上，制图规范是确保电气图能够在实践中发挥应有作用的前提和基础。
制图人员应严格按照规定标准制图，并在实践中不断总结、完善，提高电气图品质和制图效率，从而更好地服务于工业现场的生产运营。
绘制电气原理图应遵循的基本规则
绘制电气原理图应遵循的基本规则
电气原理图表示电气掌握线路的工作原理、各电器元件的作用和相互关系，它包括全部电气元件的导电部件和接线端点，但不反映电气元件的实际位置、大小和连线状况。
绘制电气原理图应遵循的主要规章如下：
1）原理图应分成若干图区
简单的图采纳纵横分区，纵向用大写字母编号，横向用数字标号；简洁的图可只作横向分区，图区的编号写在图的下部，并在原理图的上方标明该区电路的用途与作用。
2）电气线路分为主电路和帮助电路。
主电路一般用粗线画在左边；帮助电路一般用细线画在右边。
无论主电路还是掌握电路，各元件一般应按动作挨次从上到下、自左至右依次排列。
3）图中全部电器的状态均为未通电时的状态；二进制规律元件是置“零”时的状态；手柄是置于“零”位、没有受外力作用或生产机械在原始位置时的状态。
4）同一电器的各个部件可不画在一起（如接触器的主触头画在主电路上，而其线圈和帮助触头则画在帮助电路中），但须用同一文字符号标注。
5）原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆接或测试点用空心圆点表示。
无直接电联系的交叉点则不画圆点。
6）原理图上应注出必要的技术数据或说明。
电气原理图的作图要求
电气原理图的作图要求
电气原理图中，全部电器元件的图形、文字符号必需采纳国家规定的统一标准。
一、画主电路回路
绘制主电路时从电源端开头，按电路连接方式用实线画出主要用电设备，如断路器、熔断器、变频器、热继电器、电动机等。
二、画掌握电路回路
1、掌握电路是通过弱电流的电路，由开关、按钮、电器元件的线圈、信号指示、接触器的帮助触点、继电器的触点等组成。
2、我们要按各部分需完成的功能，分割成若干个局部掌握电路，然后本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。
3、同一电器元件的各部件在掌握回路图中可以不画在一起，但要用相同的文字符号标出，假如有多个同一种类的电器元件，可在文字符号后加上数字序号。
4、电气图面的构成：边框线、图框线、标题栏、会签栏组成。
5、幅面及尺寸：边框线围成的图面啊图纸的幅面。
8、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目，相当于图样的“铭牌”。
标题栏的位置一般在图纸的右下方或下方。
标题栏中的文字方向为看图方向，会签栏是供各相关专业的设计人员会审图样时签名和标注日
期用。
9、图样编号由图号和检索号两部分组成。
10、图幅的区分：在图的边框处，竖边方向用大写拉丁字母，横边方向用阿拉伯数字，编号的挨次从标题栏相对的左上角开头，分区数就是偶数。
区的为字母+数字。
