网关访问监控配置方法
网关访问监控配置方法
QQ: 602438628
6/29/2011
原理
1.通过iptables的LOG功能打印日志
2.通过syslog记录iptables日志
3.通过logrotate以及contab进行日志回滚以及日志处理
方案所需文件请看附件。
部署步骤：
1)请更新sysklogd至最新版本。
# yum install sysklogd
2)把附件的脚本存放于下面位置
/usr/local/bin/gen_forward_report.sh
/usr/local/bin/ip_log_fm.py
/usr/local/bin/rotate_gateway_forward_log
/etc/logrotate.d/kern.debug
确认文件权限正确
# chmod 755 /usr/local/bin/gen_forward_report.sh
# chmod 755 /usr/local/bin/ip_log_fm.py
# chmod 755 /usr/local/bin/rotate_gateway_forward_log
# chmod 644 /etc/logrotate.d/kern.debug
3)编辑/etc/syslog.conf
追加内容如下
# use for forward audit
kern.debug /var/log/kern.debug
初始化kern.debug文件
# touch /var/log/kern.debug
4)编辑计划任务
# crontab -e
追加内容如下
58 * * * * /usr/local/bin/gen_forward_report.sh
2 0 * * * /usr/local/bin/rotate_gateway_forward_log
5)重启syslog使配置生效
# service syslog restart
6)插入iptables规则并保存
# iptables -I FORWARD -p tcp -m state --state NEW -j LOG --log-level DEBUG
# iptables -I FORWARD -p udp -m state --state NEW -j LOG --log-level DEBUG
# service iptables save
配置完毕，请观察/var/log/ 下文件，查看配置是否生效。
关键点：
1）确保syslog 及iptable为启动状态，可以通过以下命令分别启动syslog及iptable.
service syslog start service iptables start 启动该项服务。
2) iptables中的规则，确保有以下2条，
# iptables -I FORWARD -p tcp -m state --state NEW -j LOG --log-level DEBUG
# iptables -I FORWARD -p udp -m state --state NEW -j LOG --log-level DEBUG
可以通过命令iptables –L –n查看
3）logrotate 功能解析：logrotate服务器默认每天04:00-04:03期间对日志进行回滚处理，此监控系统中/etc/logrotate.d/kern.debug 如下配置：
/var/log/kern.debug {
size 600M
daily
rotate 1
}
设置后的结果：
系统将在每天04:00-04:03检查/var/log/kern.debug是否大于等于600M，如大于600M则压缩备份为kern.debug.1，同时新建kern.debug，由于rotate1即只保留一个备份，所以当第二次生成压缩备份时，将覆盖之前的kern.debug.1。
4)
《gen_forward_report.sh》脚本
Export
PATH=/usr/kerberos/sbin:/usr/kerberos/bin:/usr/local/sbin:/usr/local/bin:/sbin:/bin:/usr/sbin:/us r/bin:/root/bin
/usr/local/bin/ip_log_fm.py `date +%H` | cut -c 17- | sort -r | uniq -c | sort -r -n -k 1 > /var/log/gateway_forward_log_by_hour.$(date +%Y-%m-%d-%H)
黄色部分指定每小时生成的日志存放稳定。
《rotate_gateway_forward_log》脚本
#!/bin/bash
cat /var/log/gateway_forward_log_by_hour.$(date --date="yesterday" +%Y-%m-%d)-* > /var/log/gateway_forward_log_by_day.$(date --date="yesterday" +%Y-%m-%d)
rm -rf /var/log/gateway_forward_log_by_hour.$(date --date="yesterday" +%Y-%m-%d)-*
黄色部分指定每日生成的日志数据来源位置以及生成日报的存放位置及删除前一天的小时日志位置）。
安全网关Web界面配置指导
安全网关Web界面配置指导在进行安全网关Web界面配置之前，首先要确保已经登录到安全网关的管理界面，并具有管理员权限。
以下是安全网关Web界面配置的步骤：1. 配置基本网络设置- 在安全网关管理界面中，点击“网络设置”或类似选项，进入基本网络设置页面。
- 配置安全网关的IP地址、子网掩码、网关地址和DNS服务器地址等基本网络参数。
- 点击“应用”或“保存”按钮，使配置生效。
2. 配置防火墙规则- 在安全网关管理界面中，点击“防火墙”或类似选项，进入防火墙规则配置页面。
- 添加、编辑或删除需要的防火墙规则，包括入站规则和出站规则。
- 为每条规则配置相应的源IP地址、目标IP地址、端口号、协议类型等参数。
- 点击“应用”或“保存”按钮，使配置生效。
3. 配置虚拟专网（VPN）服务- 在安全网关管理界面中，点击“VPN”或类似选项，进入VPN服务配置页面。
- 配置VPN服务器的IP地址、子网掩码、密钥和认证方式等参数。
- 配置VPN客户端连接的权限和策略。
- 点击“应用”或“保存”按钮，使配置生效。
4. 配置入侵检测系统（IDS）和入侵防御系统（IPS）- 在安全网关管理界面中，点击“IDS/IPS”或类似选项，进入入侵检测系统和入侵防御系统的配置页面。
- 配置IDS/IPS的防御策略、检测规则和报警方式。
- 点击“应用”或“保存”按钮，使配置生效。
5. 配置安全审计日志- 在安全网关管理界面中，点击“审计日志”或类似选项，进入安全审计日志的配置页面。
- 配置安全审计日志的记录方式、存储位置、日志等级和追踪策略。
- 点击“应用”或“保存”按钮，使配置生效。
以上是安全网关Web界面配置的基本步骤，根据具体的安全网关型号和功能需求，可能还需要进行其他配置操作。
在配置过程中，务必注意配置参数的正确性和合理性，以确保安全网关的正常运行和网络安全。
6. 配置内容过滤和安全策略- 在安全网关管理界面中，点击“内容过滤”或类似选项，进入内容过滤和安全策略配置页面。

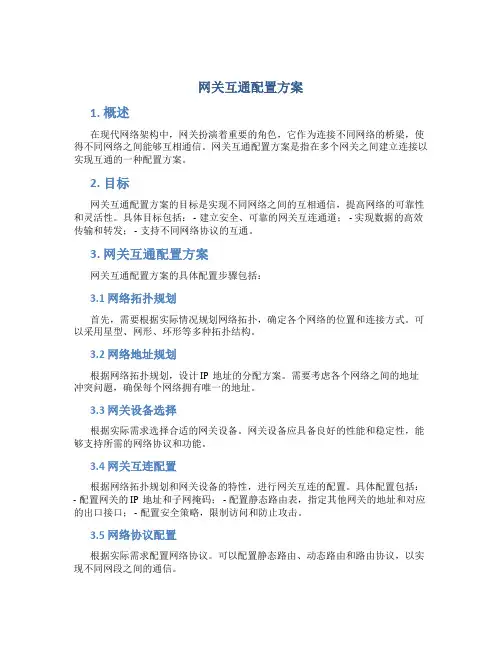

网关互通配置方案
