YNMF系列不锈钢耐震隔膜压力表
隔膜压力表
YTP系列隔膜压力表简介YTP系列隔膜压力表是由一个不同类型的通用压力表与一个具有特定要求的由连接体和隔膜隔离体组成的隔离器配接而成的。
通过这种配接，使一般通用型的波登管压力表，增加了测量腐蚀性强、温度高、粘度大或含有固态浮游物，易凝固介质压力的性能。
隔膜压力表在石油化工作，制碱，化纤，染化制药，钢铁，食品等行业生产过程中，测量流体介质压力时被广泛使用。
我厂现生产的YTP系列隔膜压力表是在引进德国制造线及生产技术基础上，不断发展制造的更新换代产品，其制做工艺更加精良、技术性能更加可靠、使用功能更加广泛□结构原理隔膜压力表的工作原理如图所示。
隔离膜片在被测介质压力P的作用下产生变形，压缩内部充填的工作液形成一个相当于P的压力P'。
经工作液的传导，使压力仪表中的弹性元件自由端产生相应的变形，并按与之相配接的类别压力仪表工作原理显示出被测的压力值。
当隔膜压力表在安装时受压部份与通用型压力表处于不同位置时，（尤其对于采用软管连接的隔膜表）应考虑到由于液位差对压力的影响。
（密封工作液比重大体等于1的，落差1m，压力差约为0.01Mpa/cm2。
）□隔膜压力表构成示意图通用型压力表YTF不锈钢压力表YXC电接点压力表YTN耐震压力表YTQ聚丙稀外壳安全型压力表KM183压力变送器直接连接（不标代码）GMU-1过压保护器R1散热器R3高温管Y1软管C角型转角隔膜隔离体一般罗拴式(不标代码)F1I型法兰F2A敞开法兰F4A角度可调式F4B角度可调式F6卡子式(卫生型)MS500最高500psi MS300最高2500psiMS200最高5000psiF9B拌热型F9A普通型F7螺母式(卫生型)隔膜式压力表的温度影响隔膜压力表其温度的影响量与密封液膨胀系数隔膜刚度及受压部位的温度有关。
隔膜压力表在使用环境温度偏离20±5℃时，受温度影响的示值最大变化率刚性不大于01.% ℃，柔性（远接式）不大于0.1±0.25.% ℃（L-传压导管长度m）隔膜压力表在制作时应注意根据不同的使用环境，选择相适应的密封工作液。
不锈钢耐震压力表规格书带冷凝圈的条件
不锈钢耐震压力表规格书带冷凝圈的条件不锈钢耐震压力表是一种常用于工业场所的压力测量仪器，具有耐震性能可靠的特点。
在某些特殊环境中，为了确保压力表的准确性和稳定性，需要配备冷凝圈。
本文将从不锈钢耐震压力表规格书带冷凝圈的条件出发，介绍该规格书的相关内容。
一、不锈钢耐震压力表的特点不锈钢耐震压力表是一种用于测量液体或气体压力的仪器，其主要特点是材质为不锈钢，具有良好的耐腐蚀性能和耐高温性能。
此外，不锈钢耐震压力表还具有较高的精度和稳定性，能够在恶劣的工作环境中正常工作。
二、冷凝圈的作用冷凝圈是不锈钢耐震压力表的一个附件，其作用是防止测量介质中的蒸汽进入压力表腔体，保证压力表的准确性和稳定性。
冷凝圈通过降低测量介质的温度，使其蒸汽凝结成液体，从而避免了蒸汽对压力表的干扰。
三、不锈钢耐震压力表带冷凝圈的规格书要求1. 材质要求：不锈钢耐震压力表的主体材质应为不锈钢，具有良好的耐腐蚀性能和耐高温性能。
冷凝圈的材质也应为不锈钢，以确保其与压力表的匹配性和稳定性。
2. 接口要求：不锈钢耐震压力表的接口应符合相关标准，以确保与管道的连接稳固可靠。
冷凝圈的接口也应与压力表相匹配，避免泄漏和松动现象的发生。
3. 测量范围：不锈钢耐震压力表应具有适应不同压力范围的能力，以满足不同工作场所的需求。
冷凝圈的测量范围也应与压力表相匹配，确保测量的准确性和可靠性。
4. 精度要求：不锈钢耐震压力表的精度应符合相关规定，以保证测量结果的准确性。
冷凝圈的精度也应与压力表相匹配，避免对测量结果的影响。
5. 耐震性能：不锈钢耐震压力表应具有良好的耐震性能，能够在地震等恶劣条件下正常工作。
冷凝圈的耐震性能也应与压力表相匹配，以确保整个系统的稳定性和可靠性。
6. 使用环境：不锈钢耐震压力表带冷凝圈适用于各种工业场所，包括化工、石油、制药等行业。
在选择规格书时，应根据具体的使用环境和介质特性进行选择，以确保系统的安全性和可靠性。
四、不锈钢耐震压力表带冷凝圈的应用领域不锈钢耐震压力表带冷凝圈广泛应用于各种工业场所，如化工、石油、制药等行业。

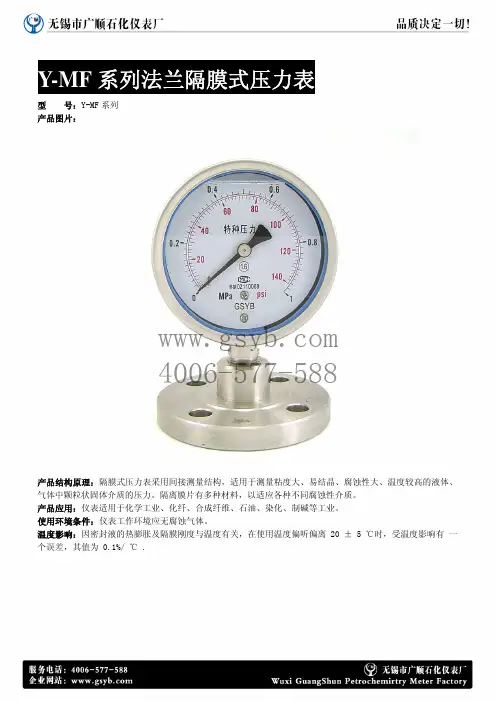

Y-MF系列法兰隔膜式压力表
Y-MF系列法兰隔膜式压力表型 号：Y-MF系列产品图片：4006-577-588产品结构原理：隔膜式压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体中颗粒状固体介质的压力。
隔离膜片有多种材料，以适应各种不同腐蚀性介质。
产品应用：仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业。
使用环境条件：仪表工作环境应无腐蚀气体。
温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差，其值为 0.1%/ ℃ . 4006-577-588精确度± 1.6% ，± 2.5%隔膜材料Ocr18Ni12MO2(316), 哈氏合金 C （ H276C ） , 蒙乃尔合金（ Cu30NI70 ） , 钽合金（ Ta ），氟塑料（ F4 ）。
密封垫材料丁晴橡胶，氟塑料 执行标准JB/T8624-97结构原理隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于 P 的压力，传导至压力仪表，显示被测介质压力值温度影响因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差，其值为 0.1%/ ℃液位差软管连接的隔膜压力表在安装时若受到压部与压力仪表处不同位置 , 其液位差将形成一个压力差△ P 的影响 , △ P= 密封液比重液位差耐蚀性隔膜压力表表的耐蚀性包含环境及测量介质的腐蚀性，可按使用条件选配隔离器，隔膜、密封垫圈的材料4006-577-588敞开式突面法兰(MF)4006-577-588法兰的选择：现根据 GB （中国）、 HGJ （化工部）、 DIN （德国）、 JIS （日本）、 ANSI （美国）等法兰标准以及国内实际使用情况编制成常用法兰系列标准供用户选用，也可以接受用户其他规格的特殊订货。
使用与订货须知：仪表工作环境应无腐蚀气体。
不锈钢耐震压力表质量标准
不锈钢耐震压力表质量标准
不锈钢耐震压力表是工业生产中常见的仪器设备，其质量标准是关系到生产过程中的安全和稳定性的。
下面是不锈钢耐震压力表的质量标准：
一、外观质量要求：
1、表盘刻度应清晰、醒目，刻度字体应该清晰、不模糊，指针指向应准确无误，无明显的偏移。
2、表盘表面应平整光滑，无划痕、裂纹、毛刺等缺陷。
3、表盘的相对位置，应当符合设计要求。
各部分之间无明显倾斜、错位等。
二、机械性能：
1、耐震性能要求高。
在模拟严峻的工作环境下，能够正常工作不受影响。
2、表盘应具有较高的机械强度，能够在受到外力时不出现变形，更不能裂开或破碎。
3、表盘的尺寸精度应在国家规定的误差范围之内，尤其是测量精度要
求高的场合。
4、易安装，方便维护。
三、质量检测：
1、原材料检测，进货时应有相关的进货检测报告。
2、产品制造过程中要做好相关的检验记录。
3、产品质量检测，应按照国家规定的相关标准进行检测。
以上是不锈钢耐震压力表的质量标准，生产厂家应该严格遵守，并在生产过程中做好相关的检测记录，确保生产的压力表能够符合相关质量要求。
只有这样，才能让工业生产中的压力测量工作更加稳定、安全、准确。
隔膜耐震压力表选型参数知识
隔膜耐震压力表选型参数知识我们在选择隔膜耐震压力表首先从外观材质来看，表盘直径就是我们可以默认为是压力表的外壳的直径，一般比较常用的是50毫米，63毫米，100毫米和160毫米。
一般压力表的外壳的材质会有ABS(工程塑料)，碳钢，304不锈钢以及铜合金，这个我们要根据具体的环境来选择压力表的外壳材质。
通常使用的是ABS和304不锈钢两种。
压力表的连接方式和液体填充，隔膜耐震压力表分为轴向(背部连接)和径向(底部连接)两种，但是在现实中，客户可以根据具体的情况选一些选项，如果是面板安装的，轴向的可以选前法兰边或后带固定支架，径向的可以选前法兰边或后固定边等等。
我们在一些机械震动比较大的环境中发现，有很多压力表表盘里面都填充了液体，其实这些液体的主要作用就是增加阻力，有效的阻止压力表的指针不停的震动，这样我们就可以很准确的读取压力值。
一般在泵附近或震动比较厉害的环境中比较常用。
测量介质和介质温度压力表的接液材质一般只有两种(标准)，即铜合金和316不锈钢，如果你所测量的介质对这两种不适用或腐蚀，那就可以选用压力表与化学密封共同使用(化学密封的作用是不影响压力测量元件对介质压力的测量的情况下有效的阻止测量介质与测量元件接触，从而起到保护测量元件，也起到延长测量元件的寿面)一般铜合金的测量元件的测量介质温度最高为+80度，不锈钢的为+200度;但是如果你选用的压力表为充液耐震的压力表，此时的介质最高温度只能达到+100度;如果温度过高，但是又要耐震，我们采用的办法就是冷凝弯。
最后就是隔膜耐震压力表量程范围，由于压力表是通过测量元件的变形，通过放大机构来带动指针的转动，从而显示压力值，我们在选测量范围的时候也要注意，一般测量的最大的压力为压力表的量程的3/4或2/3是最理想的，如果选大了，指针的变化小，读取出的压力值就不准确了，如选小了，压力表会由于过载而损坏。

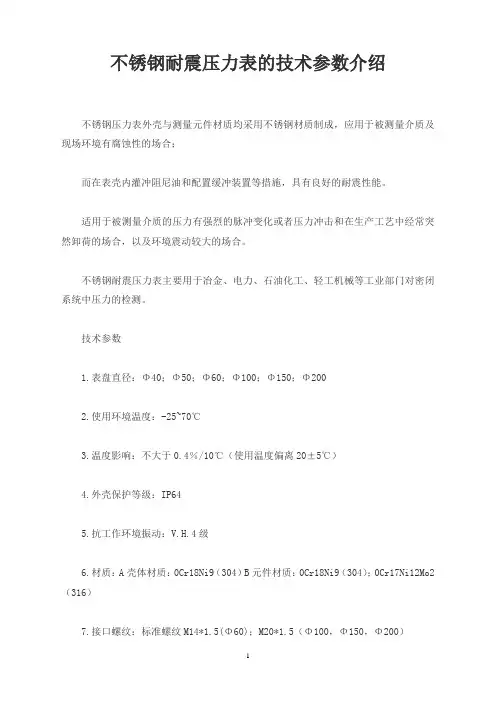

不锈钢耐震压力表的技术参数介绍
不锈钢耐震压力表的技术参数介绍
不锈钢压力表外壳与测量元件材质均采用不锈钢材质制成，应用于被测量介质及现场环境有腐蚀性的场合；
而在表壳内灌冲阻尼油和配置缓冲装置等措施，具有良好的耐震性能。
适用于被测量介质的压力有强烈的脉冲变化或者压力冲击和在生产工艺中经常突然卸荷的场合，以及环境震动较大的场合。
不锈钢耐震压力表主要用于冶金、电力、石油化工、轻工机械等工业部门对密闭系统中压力的检测。
技术参数
1.表盘直径：Φ40；Φ50；Φ60；Φ100；Φ150；Φ200
2.使用环境温度：-25~70℃
3.温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
4.外壳保护等级：IP64
5.抗工作环境振动：V.H.4级
6.材质：A壳体材质：0Cr18Ni9（304）B元件材质：0Cr18Ni9（304）；0Cr17Ni12Mo2（316）
7.接口螺纹：标准螺纹M14*1.5(Φ60)；M20*1.5（Φ100，Φ150，Φ200）
特殊螺纹：G1/4G1/2NPT1/4NPT1/2PT等规格螺纹可特殊订制
标签:
不锈钢耐震压力表。
不锈钢隔膜压力表规格型号
不锈钢隔膜压力表规格型号
不锈钢隔膜压力表的规格型号可以根据不同的压力范围、直径尺寸、连接方式等来区分。
以下是一些常见的不锈钢隔膜压力表规格型号：
1. 压力范围：常见的压力范围有0-10 bar、0-100 bar、0-1000 bar等。
2. 直径尺寸：常见的直径尺寸有63mm、100mm、150mm等。
3. 连接方式：常见的连接方式有背端连接或者底端连接。
4. 隔膜材质：常见的隔膜材质有316L不锈钢、哈氏合金等。
5. 精度等级：通常有0.5级、1.0级、1.5级等多种精度等级供选择，精度等级越高，测量结果越准确。
6. 接液部分材质：通常有不锈钢、钨钢、钛合金等材质的连接件，选择不同材质需根据不同液体腐蚀程度而定。
7. 可视化指针：有的不锈钢隔膜压力表带有可视化指针功能，方便查看测量值。
8. 电气信号输出：有的不锈钢隔膜压力表具备电气信号输出功能，可实现远距离监测的需求。
总之，在选择不锈钢隔膜压力表的时候，需要根据实际应用情况选择合适的规格型号，并注意选购正规渠道的优质产品。
具体的规格型号还需要根据您的实际需求来确定，您可以根据应用场景和要求选择合适的规格型号。
建议您咨询压力表生产商或供应商，以获得更准确的信息。
不锈钢耐震压力表质量标准
不锈钢耐震压力表质量标准
不锈钢耐震压力表是工业中常见的一种测量压力的仪器设备，质量标准应该包括以下内容：
1.外观质量：仪表的外观应该干净整洁，无缺陷、裂口、腐蚀等现象。
2.机械性能：仪表应具备较高的机械强度，内部零部件应紧固可靠，不得出现松动或失灵情况。
3.精度要求：仪表应该精准度高，测量误差范围应在国家标准规定的范围内。
4.工作环境适应性：仪表应适应各种工作环境，承受的震动、冲击、高温、低温等条件应符合国际或国家标准。
5.产品认证：产品应获得国家或国际相关认证，如CE认证，ISO9001质量管理体系认证等。
6.使用寿命：仪表设计应合理，使用寿命应长，正常使用情况下，应该具有超过5年以上的使用寿命。
7.售后服务：厂家应提供完善的售后服务，负责维修、更换零配件、提供技术咨询等服务。
总之，不锈钢耐震压力表的质量标准要求综合考虑产品的外观
质量、机械性能、精度要求、工作环境适应性、产品认证、使用寿命以及售后服务等多个方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YNMF不锈钢耐震隔膜压力表
型号：YNMF-100B、YNMF-150B
产品结构原理：不锈钢耐震隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。
当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。
由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形一位移，经指示装置显示压力值。
当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值。
产品应用：广泛应用于石油、化工、医药、食品、造纸等行业测量具有强腐蚀性、高粘度、易结晶及含有固体颗粒的液体介质压力。
使用环境条件：不锈钢耐震隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物持积聚的场合的压力检测。
YNMF-100B、YNMF-150B不锈钢耐震隔膜压力表是由膜片隔离装置和配用压力表两大部分组成。
隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物持积聚的场合的压力检测。
不锈钢耐震隔膜压力表广泛应用于石油、化工、医药、食品、造纸等行业测量具有强腐蚀性、高粘度、易结晶及含有固体颗粒的液体介质压力。
结构原理
不锈钢耐震隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。
当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。
由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形一位移，经指示装置显示压力值。
当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值。
不锈钢耐震隔膜压力表选型表
隔膜压力表示意图
精确度：±1.6%，±2.5%。
隔膜材料：OCr18Ni12MO2(316)，哈氏合金
C(H276c)，蒙乃尔合金(Cu30Ni70)，钽合金(T a)，氟
塑料(F4)。
隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料。
密封垫圈材料：丁晴橡胶，氟塑料。
密封液：硅油、植物油
执行标准：JB/T8624-97
隔膜压力表主要技术指标
● 隔膜压力表的温度特性
由于隔膜表的系统内填充了密封液作为压力传递和介
质，致使隔膜表的温度影响与密封液体膨胀系数、隔膜刚
度及受压部位的温度有关。
对于低量程压力仪表的影响尤为明显。
一般受压部温度误差规定不大于0.1%/℃，所以隔膜表的温度影响一般是由通用压力仪表温度影响与隔膜隔离器受压部温度影响量两者之和。
● 隔膜表的液位差
尤其是对于带软连接管的隔膜表，由于隔膜受压部与通用型压力表安装位置不在同一水平面上，会产生液位差和影响量△P。
在精确测量时更就注意。
● 隔膜压力表的耐腐蚀性
隔膜表和耐腐蚀性可通过合适和选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料：0Cr17Ni12Mo2(316)；蒙乃尔匐金(Cu30Ni70)；哈氏全金(H276C)；钽(Ta)及氟塑料(F4)。
法兰材料：不锈钢0Cr17Ni12Mo2(316)；不锈钢内衬氟塑料(316+F4)。
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
● 隔膜液的选择
为保证隔膜压力表使用可靠性和安全性，应根据不同用途选择合适的密封液。
隔膜压力表型号标记示例
标记1：RD-Y-100B/SR/MF(A)/316/4PMa/50- 4.0HGJ46
通用仪表为RD-Y-100B不锈钢压力表，连接形式为SR散热式，采用敞开式凸面法兰MF，隔离器(法兰)材料为碳钢，膜片材料为316不锈钢，测量范围0～4.0MPa。
法兰标准
50-4.0HGJ46。
标记2：RD-YSG-2/Z/MG(B)/哈/1MPa/20-4.0HGJ47
通用仪表为RD-YSG-2电感压力变送器，连接形式为直接，采用工字型法兰MG，隔离器(法兰)材料为1Cr18Ni9，膜片材料为哈氏全金，测量范围0～1MPa,法兰标准为20-4.0HGJ47。
本文由隔膜压力表整理发布，转载请注明出处：/。
