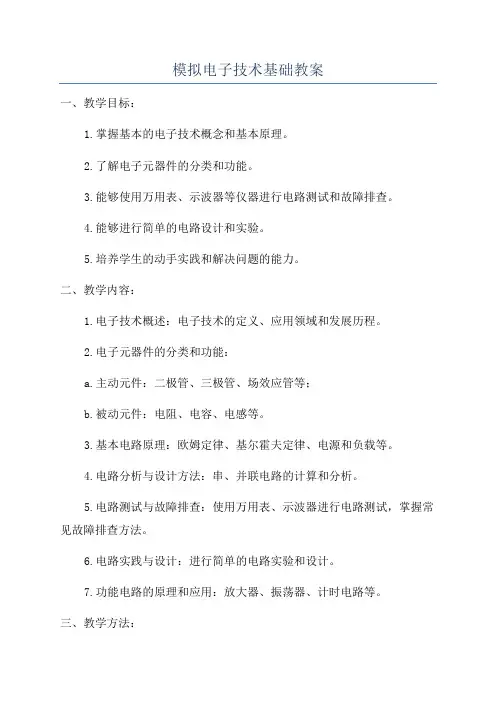

模拟电子技术基础教案
模拟电子技术基础教案一、教学目标：1.掌握基本的电子技术概念和基本原理。
2.了解电子元器件的分类和功能。
3.能够使用万用表、示波器等仪器进行电路测试和故障排查。
4.能够进行简单的电路设计和实验。
5.培养学生的动手实践和解决问题的能力。
二、教学内容：1.电子技术概述：电子技术的定义、应用领域和发展历程。
2.电子元器件的分类和功能：a.主动元件：二极管、三极管、场效应管等；b.被动元件：电阻、电容、电感等。
3.基本电路原理：欧姆定律、基尔霍夫定律、电源和负载等。
4.电路分析与设计方法：串、并联电路的计算和分析。
5.电路测试与故障排查：使用万用表、示波器进行电路测试，掌握常见故障排查方法。
6.电路实践与设计：进行简单的电路实验和设计。
7.功能电路的原理和应用：放大器、振荡器、计时电路等。
三、教学方法：1.讲授与讨论相结合：通过讲解基本概念和原理，引导学生思考并提出问题，进行互动讨论。
2.实验探究：组织学生进行实验操作，培养动手实践和解决问题的能力。
3.案例分析：通过分析实际案例，将理论知识与实际应用相结合，提高学生的综合应用能力。
4.小组合作：组织学生分组进行电路设计和实验，培养合作与交流能力。
四、教学过程：1.导入：介绍电子技术的定义和应用领域，并展示一些常见的电子产品，引发学生的兴趣。
2.知识讲解：依次介绍电子技术概述、电子元器件的分类和功能，基本电路原理等内容。
3.讨论互动：根据讲解内容，引导学生思考并提出问题，进行互动讨论，澄清疑惑。
4.实验探究：安排学生进行基本电路实验，如测量电压、电流，验证欧姆定律等。
5.案例分析：分析一个实际应用案例，例如音频放大器的设计和故障排查，引导学生运用所学知识进行分析和解决问题。
6.小组合作：组织学生分组进行电路设计，要求他们按照要求完成特定功能的电路设计，并进行实际操作。
7.总结与展望：对本节课内容进行总结，并展望下节课的内容，激发学生对电子技术的进一步学习兴趣。
《模拟电子技术基础(同济版)》教学教案(全)
《模拟电子技术基础(同济版)》教学教案(一)章节名称：第一章绪论教学目标：1. 使学生了解模拟电子技术的基本概念、特点和应用领域。
2. 使学生掌握常用的模拟电子电路元件及其参数。
3. 培养学生对模拟电子技术的兴趣和学习的积极性。
教学内容：1. 模拟电子技术的定义、特点和应用。
2. 模拟电子电路的基本元件及其参数。
3. 常用的模拟电子电路符号。
教学过程：1. 导入：通过简单的实例，让学生了解模拟电子技术在生活中的应用，激发学生的学习兴趣。
2. 讲解：讲解模拟电子技术的定义、特点和应用领域，介绍常用的模拟电子电路元件及其参数。
3. 演示：通过示例电路图，讲解模拟电子电路的符号表示方法。
4. 练习：让学生绘制一些简单的模拟电子电路图，加深对电路符号的理解。
教学方法：1. 采用讲授法，讲解基本概念和知识点。
2. 采用演示法，通过示例电路图让学生了解电路符号的表示方法。
3. 采用练习法，让学生动手绘制电路图，巩固所学知识。
教学评价：1. 课堂问答：检查学生对模拟电子技术基本概念的理解。
2. 课后作业：布置一些简单的电路图绘制任务，检验学生对电路符号的掌握程度。
《模拟电子技术基础(同济版)》教学教案(二)章节名称：第二章信号与系统教学目标：1. 使学生了解信号的分类及其特点。
2. 使学生掌握系统的性质和分类。
3. 培养学生对信号与系统的理解能力。
教学内容：1. 信号的分类及其特点。
2. 系统的性质和分类。
3. 信号与系统的联系和应用。
教学过程：1. 导入：通过实际生活中的例子，让学生了解信号和系统的概念，激发学生的学习兴趣。
2. 讲解：讲解信号的分类及其特点，介绍系统的性质和分类。
3. 演示：通过示例，讲解信号与系统的联系和应用。
4. 练习：让学生分析一些实际信号和系统，加深对信号与系统的理解。
教学方法：1. 采用讲授法，讲解信号与系统的基本概念和知识点。
2. 采用演示法，通过示例让学生了解信号与系统的联系和应用。
《模拟电子技术基础》教学教案
《模拟电子技术基础》教学教案第一章：绪论1.1 教学目标了解模拟电子技术的基本概念和应用领域。
掌握模拟电子技术的基本原理和电路组成。
理解模拟电子技术的发展历程和趋势。
1.2 教学内容模拟电子技术的定义和特点。
模拟电子技术的应用领域。
模拟电子技术的基本原理。
模拟电子电路的组成。
模拟电子技术的发展历程和趋势。
1.3 教学方法采用讲授法，讲解模拟电子技术的基本概念和原理。
利用示例电路图，展示模拟电子电路的组成和功能。
引导学生进行思考和讨论，理解模拟电子技术的发展趋势。
1.4 教学资源教材：《模拟电子技术基础》课件：模拟电子技术的基本概念和原理。
示例电路图：展示模拟电子电路的组成和功能。
1.5 教学评估课堂提问：了解学生对模拟电子技术的基本概念和原理的理解程度。
作业布置：让学生绘制和分析示例电路图，巩固对模拟电子电路组成和功能的理解。
第二章：放大电路2.1 教学目标掌握放大电路的基本原理和分类。
理解放大电路的性能指标和参数。
学会分析放大电路的工作状态和特点。
2.2 教学内容放大电路的定义和作用。
放大电路的分类和基本原理。
放大电路的性能指标和参数。
放大电路的工作状态和特点。
2.3 教学方法采用讲授法，讲解放大电路的基本原理和分类。
通过示例电路图，展示放大电路的性能指标和参数。
引导学生进行实验观察和数据分析，理解放大电路的工作状态和特点。
2.4 教学资源教材：《模拟电子技术基础》课件：放大电路的基本原理和分类。
示例电路图：展示放大电路的性能指标和参数。
实验设备：进行放大电路的实验观察和数据分析。
2.5 教学评估实验报告：评估学生对放大电路性能指标和参数的理解和应用能力。
第三章：滤波电路3.1 教学目标掌握滤波电路的基本原理和分类。
理解滤波电路的功能和应用。
学会分析滤波电路的特性和解算。
3.2 教学内容滤波电路的定义和作用。
滤波电路的分类和基本原理。
滤波电路的功能和应用。
滤波电路的特性和解算。
3.3 教学方法采用讲授法，讲解滤波电路的基本原理和分类。
《模拟电子技术》教案全套
OCL功率放大电路设计实例
OCL功率放大电路的特点
采用双电源供电，输出端通过耦合电容连接扬声器。
OCL功率放大电路的设计步骤
包括选择晶体管、确定电源电压和负载电阻、计算静态工作点、设计偏置电路和反馈电路 等。
OCL功率放大电路的优缺点
优点是效率高、失真度低；缺点是电路复杂、成本较高。
06
直流稳压电源设计与实现
展宽通频带
负反馈可以减小放大器的频率失真， 展宽通频带。
改变输入电阻和输出电阻
负反馈可以改变放大器的输入电阻和 输出电阻，以适应不同应用场合的需 求。
负反馈放大电路设计实例
电压串联负反馈放大电路
电流并联负反馈放大电路
通过引入电压串联负反馈，提高放大电路 的电压放大倍数稳定性，减小非线性失真 。
பைடு நூலகம்
通过引入电流并联负反馈，提高放大电路 的电流放大倍数稳定性，减小频率失真。
实验与课程设计
鼓励学生积极参加实验和课程设计等实践活动，通过动手 实践加深对理论知识的理解，提高分析问题和解决问题的 能力。
学术科研与竞赛
鼓励学生参加学术科研和竞赛活动，如全国大学生电子设 计竞赛、挑战杯等，提升创新能力和综合素质。
THANKS
感谢观看
。
设计实例
以典型的稳压管稳压电路为例， 详细阐述设计过程、元件参数计
算和电路调试方法。
07
课程总结与拓展延伸
课程重点回顾与总结
基础知识掌握
放大电路分析
集成运算放大器应 用
反馈电路分析
波形发生与变换电 路
回顾课程中所学的模拟 电子技术基础知识，如 电压、电流、电阻、电 容等基本概念，以及欧 姆定律、基尔霍夫定律 等基本定律。
《模拟电子技术》教案
《模拟电子技术》教案第一章：绪论1.1 课程介绍了解模拟电子技术的基本概念、特点和应用领域。
理解模拟电子技术与其他相关技术（如数字电子技术、通信技术等）的关系。
1.2 模拟电子技术的基本概念学习模拟信号、模拟电路、模拟电子系统的定义和特点。
理解模拟电子技术中的重要参数和概念，如电压、电流、电阻、电容等。
1.3 模拟电子技术的应用领域了解模拟电子技术在各个领域的应用，如音频处理、信号处理、功率放大等。
学习模拟电子技术在现代科技发展中的重要性。
第二章：模拟电路基础2.1 电路元件学习常见电路元件的性质和功能，如电阻、电容、电感等。
掌握电路元件的符号表示和单位。
2.2 基本电路分析方法学习基尔霍夫定律、欧姆定律等基本电路分析方法。
掌握节点电压法、回路电流法等电路分析技巧。
2.3 电路仿真实验利用电路仿真软件进行基本电路分析和设计。
培养学生的实际操作能力和实验技能。
第三章：放大电路3.1 放大电路的基本原理学习放大电路的作用和分类，如电压放大器、电流放大器等。
理解放大电路的基本组成和原理。
3.2 晶体管放大电路学习晶体管的特性和工作原理。
掌握晶体管放大电路的分析和设计方法。
3.3 反馈放大电路学习反馈放大电路的作用和分类，如正反馈、负反馈等。
掌握反馈放大电路的分析和设计方法。
第四章：模拟信号处理4.1 滤波器学习滤波器的作用和分类，如低通滤波器、高通滤波器等。
掌握滤波器的分析和设计方法。
4.2 振荡器学习振荡器的作用和分类，如正弦振荡器、方波振荡器等。
掌握振荡器的分析和设计方法。
4.3 调制与解调学习调制与解调的基本概念和方法，如幅度调制、频率调制等。
掌握调制与解调电路的分析和设计方法。
第五章：模拟电子技术在现代科技中的应用5.1 音频处理学习音频处理的基本原理和方法，如放大、滤波、调制等。
掌握音频处理电路的分析和设计方法。
5.2 信号处理学习信号处理的基本原理和方法，如采样、量化、数字信号处理等。
掌握信号处理电路的分析和设计方法。
《模拟电子技术基础》教学教案
一、教学目标1. 了解模拟电子技术的基本概念、原理和应用。
2. 掌握常用的模拟电子器件（如电阻、电容、电感、二极管、三极管等）的工作原理和特性。
3. 学习模拟电路的基本分析方法（如叠加原理、戴维南-诺顿定理等）。
4. 熟悉模拟信号的放大、滤波、调制等处理方法。
5. 培养学生的实验操作能力和解决实际问题的能力。
二、教学内容1. 模拟电子技术的基本概念和术语。
2. 常用模拟电子器件的工作原理和特性。
3. 模拟电路的基本分析方法。
4. 模拟信号的放大、滤波、调制等处理方法。
5. 实际应用案例分析。
三、教学方法1. 采用讲授法，讲解模拟电子技术的基本概念、原理和应用。
2. 利用实验演示法，让学生直观地了解模拟电子器件的工作原理和特性。
3. 运用案例分析法，分析模拟信号的放大、滤波、调制等处理方法在实际应用中的具体实例。
4. 开展课堂讨论，鼓励学生提问、发表见解，提高学生的主动学习能力。
5. 布置课后作业，巩固所学知识，培养学生的实际操作能力。
四、教学准备2. 实验设备：电阻、电容、电感、二极管、三极管等模拟电子器件，示波器、信号发生器等实验仪器。
3. 教学课件：制作相关章节的教学课件，以便于课堂讲解和演示。
五、教学评价1. 平时成绩：考察学生的课堂表现、提问、讨论等情况，占总评的30%。
2. 课后作业：布置课后作业，检查学生对知识的掌握程度，占总评的30%。
4. 期末考试：考察学生对整个课程的掌握情况，占总评的20%。
六、教学安排1. 课时：共计32课时，每课时45分钟。
2. 授课方式：课堂讲解与实验相结合。
3. 教学进度安排：章节一：模拟电子技术的基本概念和术语（第1-4课时）章节二：常用模拟电子器件的工作原理和特性（第5-8课时）章节三：模拟电路的基本分析方法（第9-12课时）章节四：模拟信号的放大、滤波、调制等处理方法（第13-16课时）章节五：实际应用案例分析（第17-20课时）章节七：实验与实践（第23-28课时）章节八：课程设计（第29-32课时）七、教学注意事项1. 注重理论与实践相结合，通过实验让学生更好地理解模拟电子技术的基本概念和原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《模拟电子技术基础》教案三篇篇一：《模拟电子技术基础》教案1、本课程教学目的：本课程是电气信息类专业的主要技术基础课。
其目的与任务是使学生掌握常用半导体器件和典型集成运放的特性与参数，掌握基本放大、负反馈放大、集成运放应用等低频电子线路的组成、工作原理、性能特点、基本分析方法和工程计算方法；使学生具有一定的实践技能和应用能力；培养学生分析问题和解决问题的能力，为后续课程和深入学习这方面的内容打好基础。
2、本课程教学要求：1．掌握半导体器件的工作原理、外部特性、主要参数、等效电路、分析方法及应用原理。
2．掌握共射、共集、共基、差分、电流源、互补输出级六种基本电路的组成、工作原理、特点及分析，熟悉改进放大电路，理解多级放大电路的耦合方式及分析方法，理解场效应管放大电路的工作原理及分析方法，理解放大电路的频率特性概念及分析。
3．掌握反馈的基本概念和反馈类型的判断方法，理解负反馈对放大电路性能的影响，熟练掌握深度负反馈条件下闭环增益的近似估算，了解负反馈放大电路产生自激振荡的条件及其消除原则。
4．了解集成运算放大器的组成和典型电路，理解理想运放的概念，熟练掌握集成运放的线性和非线性应用原理及典型电路；掌握一般直流电源的组成，理解整流、滤波、稳压的工作原理，了解电路主要指标的估算。
3、使用的教材：绪论本章的教学目标和要求：要求学生了解放大电路的基本知识；要求了解放大电路的分类及主要性能指标。
本章总体教学内容和学时安排：（采用多媒体教学）§1－1电子系统与信号0.5§1－2放大电路的基本知识0.5本章重点：放大电路的基本认识；放大电路的分类及主要性能指标。
本章教学方式：课堂讲授本章课时安排：1本章的具体内容：1节介绍本课程目的，教学参考书，本课程的特点以及在学习中应该注意的事项和学习方法；介绍放大电路的基本认识；放大电路的分类及主要性能指标。
重点：放大电路的分类及主要性能指标。
第1章半导体二极管及其基本电路本章的教学目标和要求：要求学生了解半导体基础知识；理解PN结的结构与形成；熟练掌握普通二极管和稳压管的V-I特性曲线及其主要参数，熟练掌握普通二极管正向V-I特性的四种建模。
本章总体教学内容和学时安排：（采用多媒体教学）§1－1PN结§1－2半导体二极管§1－3半导体二极管的应用§1－4特殊二极管本章重点：PN结内部载流子的运动，PN结的特性，二极管的单向导电性、二极管的特性、参数、应用电路分析及稳压管的特性、参数及其特点。
本章难点：PN结的形成原理，二极管的非线性伏安特性方程和曲线及其电路分析。
本章主要的切入点：“管为路用”从PN结是半导体器件的基础结构，PN结的形成原理入手，通过对器件的非线性伏安特性的描述，在分析电路时说明存在的问题，引出非线性问题线性化的必要性和可行性。
本章教学方式：课堂讲授本章课时安排：3本章习题：P261.1、1.2、1.7、1.9、1.12、1.13。
本章的具体内容：2、3节1、介绍本课程目的，教学参考书，本课程的特点以及在学习中应该注意的事项和学习方法；2、讲解半导体基础知识，半导体，杂质半导体；3、讲解PN结的特点，PN结的几个特性：单向导电性、伏安特性、温度特性、电容特性。
重点：PN结的形成过程、PN结的单向导电性、伏安特性曲线的意义，伏安方程的应用。
4节1、讲解半导体二极管结构和电路符号，基本特点，等效电路；2、讲解稳压二极管工作原理，电路符号和特点，等效电路；3、讲解典型限幅电路和稳压电路的分析。
重点：两种管子的电路符号和特点。
讲解课后习题，让学生更好地了解二极管基本电路及其分析方法。
【例1】电路如图(a)所示，已知，二极管导通电压。
试画出uI 与uO的波形，并标出幅值。
图(a)【相关知识】二极管的伏安特性及其工作状态的判定。
【解题思路】首先根据电路中直流电源与交流信号的幅值关系判断二极管工作状态；当二极管的截止时，uO =uI；当二极管的导通时，。
【解题过程】由已知条件可知二极管的伏安特性如图所示，即开启电压Uon和导通电压均为0.7V。
由于二极管D1的阴极电位为＋3V，而输入动态电压uI作用于D1的阳极，故只有当uI 高于＋3.7V时D1才导通，且一旦D1导通，其阳极电位为3.7V，输出电压u O =＋3.7V。
由于D2的阳极电位为－3V，而uI作用于二极管D2的阴极，故只有当u I 低于－3.7V时D2才导通，且一旦D2导通，其阴极电位即为－3.7V，输出电压u O =－3.7V。
当uI在－3.7V到＋3.7V之间时，两只管子均截止，故uO=uI。
u I 和uO的波形如图(b)所示。
图(b)【例1-8】设本题图所示各电路中的二极管性能均为理想。
试判断各电路中的二极管是导通还是截止，并求出A、B两点之间的电压ＵAB值。
【相关知识】二极管的工作状态的判断方法。
【解题思路】（1）首先分析二极管开路时，管子两端的电位差，从而判断二极管两端加的是正向电压还是反向电压。
若是反向电压，则说明二极管处于截止状态；若是正向电压，但正向电压小于二极管的死区电压，则说明二极管仍然处于截止状态；只有当正向电压大于死区电压时，二极管才能导通。
（2）在用上述方法判断的过程中，若出现两个以上二极管承受大小不等的正向电压，则应判定承受正向电压较大者优先导通，其两端电压为正向导通电压，然后再用上述方法判断其它二极管的工作状态。
【解题过程】在图电路中，当二极管开路时，由图可知二极管D1、D2两端的正向电压分别为10V和25V。
二极管D2两端的正向电压高于D1两端的正向电压，二极管D2优先导通。
当二极管D2导通后，UAB=－15V，二极管D1两端又为反向电压。
故D1截止、D 2导通。
UAB=－15V。
【例1-9】硅稳压管稳压电路如图所示。
其中硅稳压管DZ 的稳定电压UZ=8V、动态电阻rZ 可以忽略，UI=20V。
试求：(1)UO 、IO、I及IZ的值；(2)当UI 降低为15V时的UO、IO、I及IZ值。
【相关知识】稳压管稳压电路。
【解题思路】根据题目给定条件判断稳压管的工作状态，计算输出电压及各支路电流值。
【解题过程】(1)由于＞UZ稳压管工作于反向电击穿状态，电路具有稳压功能。
故U O =UZ=8VI Z =I－IO=6－4=2mA(2)由于这时的＜UZ稳压管没有被击穿，稳压管处于截止状态。
故IZ=0【例1-10】电路如图(a)所示。
其中未经稳定的直流输入电压UI值可变，稳压管D Z 采用2CW58型硅稳压二极管，在管子的稳压范围内，当IZ为5mA时，其端电压U Z 为10V、为20Ω，且该管的IZM为26mA。
(1)试求当该稳压管用图(b)所示模型等效时的UZ0值；(2)当UO =10V时，UI应为多大？(3)若UI 在上面求得的数值基础上变化±10%，即从0.9UI变到1.1UI，问UO将从多少变化到多少？相对于原来的10V，输出电压变化了百分之几？在这种条件下，IZ变化范围为多大？(4)若UI 值上升到使IZ=IZM，而rZ值始终为20Ω，这时的UI和UO分别为多少？(5)若UI 值在6~9V间可调，UO将怎样变化？图(a)图(b) 【相关知识】稳压管的工作原理、参数及等效模型。
【解题思路】根据稳压管的等效模型，画出等效电路，即可对电路进行分析。
【解题过程】(1)由稳压管等效电路知，(2)(3)设不变。
当时当时(4)(5)由于UI ＜UZ0，稳压管DZ没有被击穿，处于截止状态故UO 将随UI在6~9V之间变化第2章半导体三极管及放大电路基础本章的教学目标和要求：要求学生正确理解放大器的一些基本概念，掌握BJT的简化模型及其模型参数的求解方法，掌握BJT的偏置电路，及静态工作点的估算方法；掌握BJT的三种基本组态放大电路的组成，指标，特点及分析方法；理解放大器的频率响应的概念和描述，掌握放大器的低频、高频截止频率的估算，单管放大器的频率响应的分析，波特图的折线画法。
本章总体教学内容和学时安排：（采用多媒体与板书相结合的教学方式）§2－1半导体BJT§2－2共射极放大电路§2－3图解分析法§2－4小信号模型分析法§2－5放大电路的工作点稳定问题§2－6共集电极电路和共基极电路§2－7多级放大电路§2－8放大电路的频率响应习题课本章重点：以共射极放大电路为例介绍基本放大电路的组成、工作原理、静态工作点的计算、性能指标计算。
频率响应的概述，波特图的定义；BJT的简化混合 高频等效模型，单管共射放大器中频段、低频段、高频段的频率响应的分析和波特图的画法。
本章难点：对放大概念的理解；等效模型的应用；对电路近似分析的把握。
本章主要的切入点：通过易于理解的物理概念、作图的方法理解放大的概念；通过数学推导与物理意义的结合，加强对器件等效模型的理解；通过CB、CC、CS等基本电路的分析，强化工程分析的意识和分析问题的能力。
本章教学方式：课堂讲授+仿真分析演示本章课时安排：14本章习题：P842.3、2.4、2.7、2.8、2.11、2.12、2.13、2.14、2.15、2.16、2.18、2.19、2.20。
本章的具体内容：5、6、7节：介绍半导体BJT的结构、工作原理、特性曲线和主要参数。
重点：BJT内部载流子的移动、电流的分配关系和特性曲线。
8、9、10节：介绍共射放大器组成原则，电路各元件的作用，介绍Q点定义及其合理设置的重要性，放大电路的工作原理，信号在放大电路各点的传输波形变化；放大电路组成原则。
重点：强调对于各个基本概念的理解和掌握。
11、12、13、14节：对放大电路进行分析，介绍直流、交流通路的画法原则，并例举几个电路示范；采用图解法对放大电路的Q点、电压放大倍数和失真情况进行分析，强调交、直流负载线的区别。
再对一个典型共射放大电路进行完整的动态参数分析，并对其分析结果进行详细分析和讨论，从而作为此部分的一个小结。
重点：直流、交流通路的画法原则，典型共射放大电路进行完整的动态参数分析。
15、16节：介绍三极管的小信号等效模型、并用小信号模型法分析基本放大电路的主要性能指标Av，Ri，Ro。
重点：建立小信号电路模型，将非线性问题线性化。
讲解课后习题，使学生熟悉用图解法和小信号模型法分析放大电路的方式方法。
讨论放大电路Q点的稳定性。
从影响Q点稳定的因素入手，在固定偏流电路的基础上介绍分压偏置电路，并对其稳定静态工作点的原理进行详细分析。
对典型分压偏置共射放大器进行直流分析，强调直流分析中V的分割，工程近CC似法计算Q点；重点：对典型分压偏置共射放大器进行交直流分析。
17、18节：简要介绍有稳Q能力的其它电路结构形式，介绍共集放大器（CC）的原理图、直流通路、交流通路、交直流分析，介绍其特点和典型应用；给出一个典型CC放大器和其分析结论由学生课外完成分析；介绍共基放大器（CB），原理图，直流通路，交流通路，交直流分析，介绍其特点和典型应用；给出一个典型CB放大器和其分析结论由学生课外完成分析。
