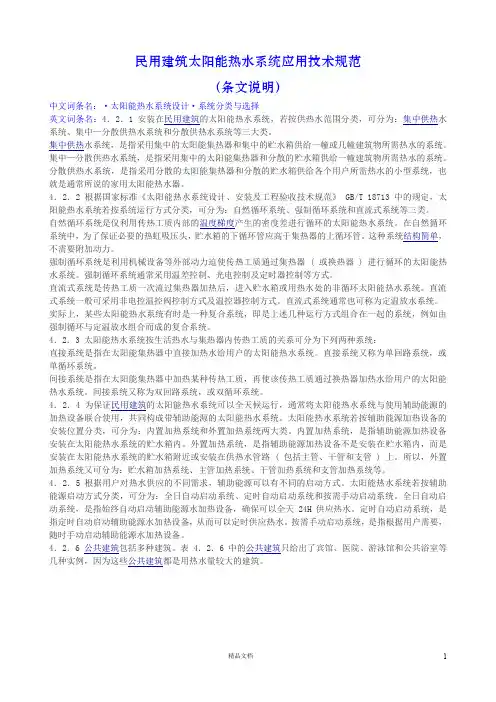

民用建筑太阳能热水系统应用技术规范

《民用建筑太阳能热水系统应用技术规范》4．3．2 太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区应采取防冻、防结露、防过热、防雷、抗雹、抗风、抗震等技术措施。

（一）：太阳能热水系统防冻措施：
太阳能热水器常用防冻方法：冬季在晴天时，可以正常使用太阳能热水器，当气温低于—6℃时，每天最好少量、多次使用太阳能热水器里的水。

尤其在睡觉前和起床后，放少量水以使管道内的水流动，依靠水温来增加管道温度。

气温越低越要多放水，以防上、下水管路冻堵。

太阳能热水器滴水防冻方法：如第二天气温在—6℃以下，晚上用完热水后，将太阳能热水器水箱上满水。

此后在喷头或水龙头下接一水盆，把热水阀松开一点，使其慢慢滴水，以保持管道内水的流动，一般一晚上一盆水的流量可避免管路冻堵。

太阳能热水器的放空防冻方法：如果遇到阴天或下雪时尽量将太阳能热水器内的水用完，将太阳能热水器放空，并保持混水阀常开，这样就不会使管道冻堵了。

太阳能热水器伴热带防冻方法：可加装伴热带彻底解决管路冻堵问题。

如果管路冻堵，气温回升后一般即可自动疏通，但多次冻堵容易使管道冻裂。

（二）：太阳能热水系统防结露措施：
（三）：太阳能热水系统防过热措施：
1，具有防过热功能的太阳能承压水箱
2，设置储热水箱和热平衡水箱
3，用遮荫网盖住一部分真空管
（四）：太阳能热水系统防雷措施：
1、如果楼房没有避雷设施，最好不要安装使用太阳能热水器。

如果一定要安装，应在距楼顶太阳能热水器水平方向1米左右处安装2根高度为2米左右的等高避雷针或1根高度为3米左右的独立避雷针，而且避雷针针体应直接入地。

在有避雷设施的楼房安装使用太阳能热水器也应注意防雷。

要减少雷击隐患，应适当降低太阳能热水器的安装位置，或加高避雷针的高度。

一般情况下，太阳能热水器至少应低于避雷针60厘米，并与其保持1米左右的安全距离，热水器的金属架应做接地处理。

如果热水器已处于避雷设施的保护范围内，则不宜将热水器的金属外壳与屋顶上其他金属体相连接。

另外，入室的金属管道应按要求在相应的部位做接地和等电位连接。

为确保安全，在雷电发生时，即使是已有避雷防雷装置的太阳能热水器，也最好不要使用，且应将其电源插头拔掉，尽量少接触水管、水龙头，以防万一。

2、如果自行对太阳能热水器进行防雷处理，首先，应在离热水器3米远处加装高出热水器顶部1．5米的避雷针，并做好接地，以防雷击；其次，从楼顶引入
室内的太阳能热水器电源线、信号线、水管均应采用金属屏蔽保护；最后，应在漏电保护开关后端加装SPD（电容保护器），并做好接地，以防感应雷击和雷电波侵入。

建议在打雷时最好不要使用太阳能热水器，要拔掉其电源插头。

3、在使用太阳能热水器时，为做好雷电防护，应当做到：一是热水器在接避雷针或避雷带时，热水器的金属架（座）应做接地处理；二是热水器如果不在接避雷针或避雷带的保护范围内，除其金属架（座）做接地处理外，还应单独装设避雷针（条件允许的情况下避雷针与热水器的距离不应小于3米），使其在避雷针的保护范围内。

另外，入室的金属管道应按要求在相应的部位做接地和等电位连接。

同时建议大家在雷雨时最好不要使用热水器，以避免和减少因雷电带来的伤害。

4、太阳能热水器的防雷，应利用本身金属支架立一支适宜高度的避雷针防直击雷；在屋面层上外露的电源线应穿焊接金属钢管敷设，把钢管与支架焊连后，用一条直径10mm的镀锌圆钢将金属支架与屋顶上的避雷带进行等电位连接。

另外在卫生间将引上电源相线并联安装一个电源避雷器来防御雷电波的侵入，并注意下雨打雷时不在卫生间洗澡。

（五）：太阳能热水系统抗雹措施：
（六）太阳能热水系统抗风措施：
1，用以支撑由多个集热管并排构成的集热器的支架；在所述的支架上、所述的集热器面对阳光的背面，安装有反光板，所述的反光板为多个长条形反光板，所述各长条形反光板呈屋脊型，依序通过垂直于所述长条形反光板的支撑条卡合固定在相邻的两个集热管之间的空档位置，采用本实用新型后，太阳能热水器可以抵抗强风侵袭，还能借助风力自动清扫落在长条形反光板上的积雪、积尘，长期保证反光板的反光集热作用，维修保养时，拆装也比较方便。

2，一种抗风型太阳能热水器，特点是真空玻璃集热管沿贮水箱长度方向排列两行，两行中的每支真空玻璃集热管均错开布置，真空玻璃集热管背阳的一侧敞开。

本实用新型在不降低太阳能利用率的情况下，提高了防风能力。

（七）太阳能热水系统抗震措施：。
