建筑构造设计概论

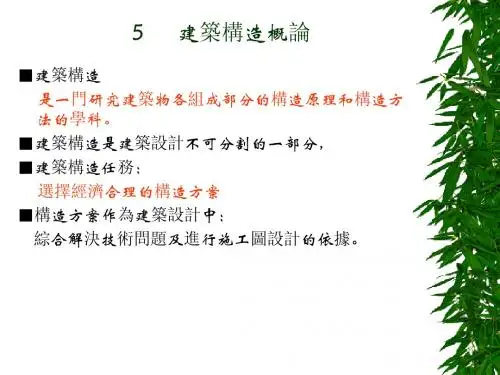

建筑构造概论
(1)基礎 基礎是：房屋底部與地基接觸的承重結構， 作用：把房屋上部的荷載傳給地基。 要求：基礎必需穩定而可靠 (2)牆或柱 ■牆是建築物的承重構件和圍護構件。 作用： 1、承受建築物由屋頂或樓板層傳來的荷載，並將這些 荷載再傳給基礎； 2、外牆起著抵禦自然界各種因素對室內的侵襲作用； 3、內牆起著分隔空間、組成房間、隔聲、遮擋視線以 及保證室內環境舒適的作用。 要求：牆體具有足夠的強度、穩定性、保溫、隔熱、 隔聲、防火、防水等能力。 ■柱是框架或排架結構的主要承重構件。 作用：和承重牆類似 要求：足夠的強度和剛度。
5.2.2建築構造的設計原則
■建築構造原則 (1)堅固實用 首先應考慮堅固實用，保證房屋的整體剛度，安全可 靠，經久耐用。 (2)技術先進 建築構造設計應該從材料、結構、施工方面因地制宜 築構 設計應該從 結構 引進先進技術 (3)經濟合理 建築構造設計處處都應考慮經濟合理，在保證品質前 提下降低造價。 選用材料應就地取材，節約鋼材、水泥、木材三大材 (4)美觀大方 構造是重要環節
(3)樓板層和地坪層 樓板層是水準方向的承重結構， 作用：分隔樓層之間的空間。 支承著人和傢俱設備的荷載， 要求：1、足夠的強度和剛度 2、隔聲、防火、防水、防潮。 地坪層是指房屋底層之地坪． 要求：地坪層應具有均勻傳力、防潮、堅固、耐磨、易 清潔等性能。 (4)樓梯 樓梯是房屋的垂直交通工具， 作用：上下樓層和發生緊急事故時疏散人流之用。 要求：1、足夠的通行能力，2、堅固和安全。 (5)屋頂 屋頂是房屋頂部的圍護構件 作用：承重，頂部維護。 要求：1、防水、保暖、隔熱 2、堅固耐久。
b建築技術條件的影響 建築技術條件指： 建築材料技術、結構技術和施工技術等。 ■隨著技術的發展和變化．建築構造技術也在改變。 如磚混結構構造不可能與木結構構造相同。 鋼筋混凝土建築也不能和其它結構的構造一樣。 ■建築構造做法不能脫離一定的建築技術條件而存在 c建築標準的影響 ■ 與建築構造關係密切的主要有建築的造價標準、建 築裝修標準和建築設備標準。 ■標準高的建築，其裝修品質好，設備齊全且檔次高， 自然建築的造價也較高；反之，則較低。 ■建築構造的選材、選型和細部做法按標準的高低確定 ■大量性民用建築多按一般標準的建築， 構造方法常規的做法， ■大型公共建築，標準要求高些， 構造做法更複雜一些。
建筑构造概论第一讲

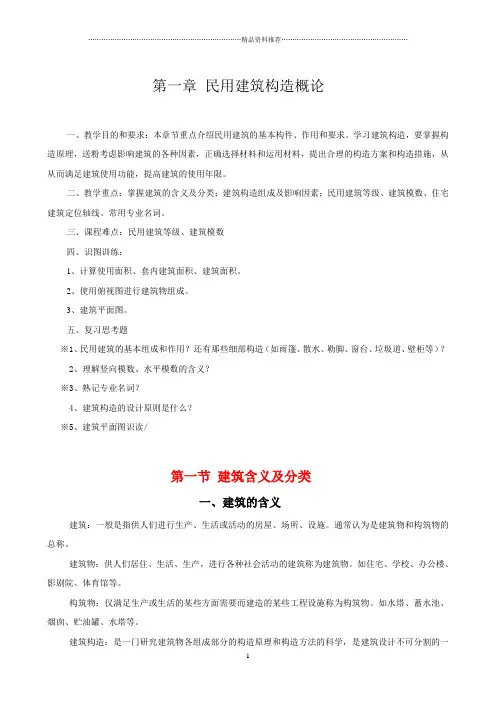

第一章民用建筑构造概论一、教学目的和要求：本章节重点介绍民用建筑的基本构件、作用和要求。
学习建筑构造，要掌握构造原理，送粉考虑影响建筑的各种因素，正确选择材料和运用材料，提出合理的构造方案和构造措施，从从而满足建筑使用功能，提高建筑的使用年限。
二、教学重点：掌握建筑的含义及分类；建筑构造组成及影响因素；民用建筑等级、建筑模数、住宅建筑定位轴线、常用专业名词。
三、课程难点：民用建筑等级、建筑模数四、识图训练：1、计算使用面积、套内建筑面积、建筑面积。
2、使用俯视图进行建筑物组成。
3、建筑平面图。
五、复习思考题※1、民用建筑的基本组成和作用？还有那些细部构造（如雨篷、散水、勒脚、窗台、垃圾道、壁柜等）？2、理解竖向模数、水平模数的含义？※3、熟记专业名词？4、建筑构造的设计原则是什么？※5、建筑平面图识读/第一节建筑含义及分类一、建筑的含义建筑：一般是指供人们进行生产、生活或活动的房屋、场所、设施。
通常认为是建筑物和构筑物的总称。
建筑物：供人们居住、生活、生产，进行各种社会活动的建筑称为建筑物。
如住宅、学校、办公楼、影剧院、体育馆等。
构筑物：仅满足生产或生活的某些方面需要而建造的某些工程设施称为构筑物。
如水塔、蓄水池、烟囱、贮油罐、水塔等。
建筑构造：是一门研究建筑物各组成部分的构造原理和构造方法的科学，是建筑设计不可分割的一部分。
它具有实践性强和综合性强的特点，在内容上不仅反映了对实践经验的高度概括，而且还涉及建筑材料、建筑物理、建筑力学、建筑结构及建筑经济等方面的理论。
二、建筑物的分类（一）按使用功能分类1．民用建筑：即非生产性建筑，是指供人们工作、学习、生活、居住用的建筑物。
一般分为以下两种：（1）居住建筑是指人们生活起居用的建筑物，如住宅、宿舍、公寓、别墅等；（2）公共建筑是指供人们从事政治文化活动、行政办公、商业、生活服务等公共事业所需要的建筑物，其中包括行政办公类建筑，医疗保障类建筑，文化教育类建筑，商业经营类建筑、科学研究类建筑、体育竞技类建筑、旅游宾馆类建筑、电视通讯类建筑，交通运输类建筑等等。
园林建筑构造设计概论

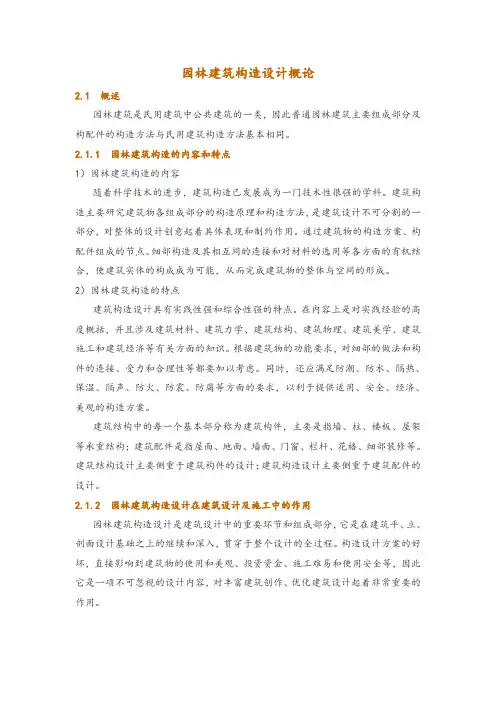

园林建筑构造设计概论2.1 概述园林建筑是民用建筑中公共建筑的一类，因此普通园林建筑主要组成部分及构配件的构造方法与民用建筑构造方法基本相同。
2.1.1 园林建筑构造的内容和特点1）园林建筑构造的内容随着科学技术的进步，建筑构造已发展成为一门技术性很强的学科。
建筑构造主要研究建筑物各组成部分的构造原理和构造方法，是建筑设计不可分割的一部分，对整体的设计创意起着具体表现和制约作用。
通过建筑物的构造方案、构配件组成的节点、细部构造及其相互间的连接和对材料的选用等各方面的有机结合，使建筑实体的构成成为可能，从而完成建筑物的整体与空间的形成。
2）园林建筑构造的特点建筑构造设计具有实践性强和综合性强的特点。
在内容上是对实践经验的高度概括，并且涉及建筑材料、建筑力学、建筑结构、建筑物理、建筑美学、建筑施工和建筑经济等有关方面的知识。
根据建筑物的功能要求，对细部的做法和构件的连接、受力和合理性等都要加以考虑。
同时，还应满足防潮、防水、隔热、保温、隔声、防火、防震、防腐等方面的要求，以利于提供适用、安全、经济、美观的构造方案。
建筑结构中的每一个基本部分称为建筑构件，主要是指墙、柱、楼板、屋架等承重结构；建筑配件是指屋面、地面、墙面、门窗、栏杆、花格、细部装修等。
建筑结构设计主要侧重于建筑构件的设计；建筑构造设计主要侧重于建筑配件的设计。
2.1.2 园林建筑构造设计在建筑设计及施工中的作用园林建筑构造设计是建筑设计中的重要环节和组成部分，它是在建筑平、立、剖面设计基础之上的继续和深入，贯穿于整个设计的全过程。
构造设计方案的好坏，直接影响到建筑物的使用和美观、投资资金、施工难易和使用安全等，因此它是一项不可忽视的设计内容，对丰富建筑创作、优化建筑设计起着非常重要的作用。
园林建筑构造设计也是建筑工程施工的主要依据，它是直接体现工程技术的有效手段。
建筑构造设计的最终目的是保证设计意图的最佳实现，因此，在施工图设计和构造详图设计中，要考虑施工的可操作性。
建筑构造概论
5.3.1影响建筑构造的因素： 外界环境因素包括外界各种自然条件以及种种人为的因素，主要有以下 三个方面： 1、外界环境的影响 ⑴外界作用力的影响：作用在建筑物上的各种外力通称为荷载。荷载可分 为永久荷载(如结构自重)、可变荷载(如人、家具和设备、雪荷载、风荷 载以及地震荷载等)和偶然荷载三类。荷载是建筑结构设计的主要依据， 无疑也与建筑构造设计密切相关。所以，在确定建筑构造方案时，必须 考虑外力的影响。 ⑵气候条件的影响：我国各地区由于地理环境不同，自然气候条件多有差 异。自然气候条件主要包括太阳辐射、风霜雪雨等。因此在构造设计时， 需针对各地气候条件对建筑的影响，并结合建筑构件所处部位，采取相 应的防范措施，如防潮防水、保温隔热等。
第五章建筑构造概论》建筑物的构造组成
1民用建筑的构造组成
第五章建筑构造概论》5.2建筑物的结构体系
1、墙承重结构 按照墙体材料的不同，分为： 砌块结构 剪力墙结构 横墙承重方案 按受力墙体布置方式的不同，分为： 横墙承重结构体系
纵墙承重结构体系
纵横墙承重结构体系
纵墙承重方案
纵横墙承重方案
第五章建筑构造概论》5.2建筑物的结构体系
建筑物的构造组成
（2）地坪 地坪是底层房间与土层相接触的构件，它承受底层房间的荷载。作为地坪则 要求具有耐磨、抗压、防潮、防水和保温的能力。 4．屋顶 屋顶是建筑物最顶部的围护和承重构件。其作用一是抵御自然界各种有害因素 对顶层房间的侵袭；二是承受屋顶的全部荷载，并将这些荷载传给墙或柱。 5．楼梯 楼梯是建筑的垂直交通联系设施，其作用是供人们上下楼层和安全疏散，楼梯 也有承重作用，但不是基本承重构件。 6．门窗 门是建筑物及其房间的出入口启闭构件，主要供人们通行和分隔房间。 窗主要是建筑中的透明、透视构件，起采光、通风以及围护等作用。 除上述部分以外还有些附属部分，如阳台、雨篷、台阶、烟囱等；
建筑构造概论
2大型性建筑
是指规模宏大的建筑，如大型办公楼、大型体育馆、大型剧院、大 型火车站和航空港、大型博览馆等。这些建筑规模巨大，耗资也大，
不可能到处都修建，与大量性建筑比起来，其修建量是很有限的。但
如日晒雨淋、风雪冰冻、地下水等。对于这些影响，在构造上必须考虑必要
的相应防护措施，如防水防潮、防寒隔热、防温度变形等。
3、人为因素的影响 如火灾、机械振动、噪声等的影响，在建筑构造上需采取防火、防
振和隔声的相应措施。
（二）技术条件及建筑材料自身的影响 （三）经济条件的影响
§5 建筑构造设计原则
B、砖石结构建筑
指以砖或石材作为承重墙柱和楼板（砖拱或石拱）的建筑。 这种结构在就地取材的情况下能节约钢材水泥和降低造价，但它的抗 灾害性能差，自重大，不宜用于抗震设防地区和地基软弱的地方。
C、钢筋混凝土结构建筑
指以钢筋混凝土作承重结构的建筑。 由于它具有坚固耐久、防火和可塑性强等优点，在当今建筑领域中应 用很广泛，而且发展前途最大。
这些建筑在一个国家或一个地区具有代表性，对城市的面貌影响也较 大大量性建筑。
3.按建筑层数分类
A、按住宅建筑层数分类 住宅建筑按层数划分为：1~3层为低层；4~6层为多层；7~9层为小高层；
10层以上为高层。其中，普高层建筑：9~15层，最高50m
中高层建筑：16~25层，最高75m 高高层建筑：26~40层，最高100m
具体判定条件如下： （1）失去支持能力—非承重构件失去支持能力的表现为自身解体或垮塌；
梁、板等受弯承重构件，挠曲率发生突变，为失去支持能力的情况，当
建筑构造概述
• 自然环境因素影响，即大气温度、太阳热 辐射以及风雨冰雪等
• 为了防止和减轻自然因素对建筑物的危害， 对建筑物各部位采取相应防范措施。如防 潮、防水、保温、防冻
• 5.4.2人为因素的影响
• 人类的生产和生活等活动也对建筑物产 生影响，如机械振动、化学腐蚀、噪声、 生活生产
的办公楼等。
• b.医疗建筑医院、疗养院等。 • c.文教建筑学校、图书馆、文化宫等。
• (2)工业建筑工业 • (3)农业建筑农业建筑 • 4.按建筑结构的承重方式分类 • 1)墙承重式 • 2)排架结构主要承重体系 • 3)框架结构主要承重体系 • 4）空间结构
• 1.建筑物的耐久年限主要是根据建筑物的重 要性和建筑物的质量标准而定
• 1.按建筑物的层数分类
• 建筑物按其高度和层数可分为低层建筑、 多层建筑、高层建筑和超高层建筑。具体 划分如
• 下：‘
• (1)住宅建筑一般把1-3层称为低层建筑46层称为多层建筑7-9层称为中高层
• 建筑；10层以上称为高层建筑。
•
• (2)公共建筑及综合建筑我国建设部《民用 建筑设计通则》中规定，把总高度超过24 m
• 定，用以标注建筑物定位线（轴线）之间 的距离，以及建筑物制品、构配件及有关 设备位置界限之间的尺寸，是应用最广泛 的房屋构造的定位尺寸。
• 2)构造尺寸构造尺寸是建筑制品、构图5-1 三种尺寸的关系配件等生产的设计尺寸。
• 一般情况下，构造尺寸加上缝隙尺寸等于 标志尺寸。缝隙尺寸的大小宜符合模数数 列的规定。
• 建筑构造具有综合性、实践性强的特点， 它涉及建筑材料、建筑结构、建筑物理、 建筑设备和建筑施工等有关知识。
• 只有全面地、综合地运用好这些知识，构 满足适用、安全、经济、美观的要求。
房屋建筑学第5章 建筑构造概论
香港茵怡花园
（摘自黄华生编著《建筑外墙香港 案例 》，中国计划出版社 、贝思 出版有限公司 ）达 建筑构造设计通过构造详图来加以表达。构造详图通常是在建筑的平、立、剖
面图上，通过引出放大或进一步剖切放大节点的做法，将细部用详图表达清楚。
5.3.1详图的索引方法 图纸中的某一局部构件如需画详图，应以索引符号引出，索引符号用细实线画
上海“新天地”
1923年造
材料和工艺的发展使建筑的 面貌发生了很大的变化
1999年造
第5章 建筑构造概论
5.2 影响建筑构造的因素和设计原则
5.2.2 建筑构造设计原则 1.满足建筑使用功能的要求 2.确保结构安全 3.适应建筑工业化和建筑施工的需要 4.注重社会、经济和环境效益 5.注重美观要求
第3篇 民用建筑构造设计
05 建筑构造概论
第5章 建筑构造概论
本章提要
建筑构造是研究建筑物各组成部分的构造原理和构造方法的学科。本章主要 讲述房屋是由哪些基本构件组成，各构件在房屋中所起的作用，介绍影响建筑构 造的主要因素、建筑构造的设计原则及建筑构造图的基本表达方法。
主要任务是根据建筑物的使用功能、技术经济和艺术造型要求提供合理的构 造方案，作为建筑设计的依据。
出，圆的直径为10mm。
第5章 建筑构造概论
索引符号应按下列规定编写： 1.索引出的详图如与被索引的图样在同一张图纸上内，应在索引符号的上半圆中
用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线（如图 a）； 2.索引出的详图如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中
用阿拉伯数字注明该详图所在图纸的图纸号（如图 b）；
a）
b）
索引符号 a）被索引详图在本张图纸 b）被索引详图在另张图纸
1.5+建筑构造概论
一、节能：
从建筑设计和建筑构造上增加建筑物 保温、隔热能力，最大限度利用自然采光、 通风，减少设备取暖、设备致冷、人工照 明的能耗。
二、蓄能：
在建筑的外围构件安装可以将太阳能、风能、
地热能等可再生能源储存起来的设施，以满足建筑
物的维护和使用需要。
如在屋顶设蓄水池，不但可以增加建筑物的隔 热、保温能力，而且雨水也可以起到蓄能作用。在 阳光充足或多风的地区，可在屋顶安装太阳能发电 或风力发电的设备。
3、各种人为因素的影响：
人们在生产和生活活动中，往往遇到火灾、爆炸、
机械振动、化学腐蚀、噪声等人为因素的影响，
故在进行建筑构造设计时，必须针对这些影响因 素，采取相应的防火、防爆、防振、防腐、隔声 等构造措施，以防止建筑物遭受不应有的损失。
（二）建筑技术条件的影响：
由于建筑材料技术的日新月异，建筑结构技术的 不断发展，建筑施工技术的不断进步，建筑构造 技术也不断翻新、丰富多彩。例如悬索、薄壳、 网架等空间结构建筑，点式玻璃幕墙，彩色铝合 金等新材料的吊顶，采光天窗中庭等现代建筑设 施的大量涌现，可以看出，建筑构造没有一成不 变的固定模式，因而在构造设计中要以构造原理 为基础，在利用原有的、标准的、典型的建筑构 造的同时，不断发展或创造新的构造方案。
四、楼梯：
是楼房建筑的垂直交通设施。供人们上 下楼层和紧急疏散之用。故要求楼梯具有 足够的通行能力，并且防滑、防火，能保 证安全使用。
五、屋顶：
是建筑物顶部的围护构件和承重构件。抵抗
风、雨、雪霜、冰雹等的侵袭和太阳辐射热的影
响；又承受风雪荷载及施工、检修等屋顶荷载， 并将这些荷载传给墙或柱。故屋顶应具存足够的 强度、刚度及防水、保温、隔热等性能。
