答案 D 解析 已知白炽灯和节能灯的额定电压相同且都正常发光， 所以它们的实际功率都分别等于各自的额定功率；但亮度相 同，节能灯的发光效率高，所以节能灯的实际功率较小，也 就是额定功率小于白炽灯．
【例4】 电风扇、洗衣机的核心设备是电动机，它是利用 通电线圈在________里受力而转动的原理工作的，工作 时把____________能转化为机械能． 答案 磁场 电 解析 电动机是利用通电线圈在磁场里受力而转动的原 理制成的．工作时消耗电能，得到机械能．
想一想： 微波炉适于加热什么食物？ 答案 更适合对富含水分或者脂肪的食物加热，肉皮、干燥 食物则不易或不宜在微波炉中加热．
二、空调器 1．分类：(1)单制冷，(2) 既制冷又制热 ． 2．热泵型空调器由蒸发器、 压缩机 、冷凝器、毛细管和
电磁换向阀等所组成． (1)蒸发器：制冷剂在蒸发器中蒸发，从周围环境 吸收 热 量(类似于水蒸发时吸热)，使制冷剂由液态变成气态．
【例1】 (多选)以下说法正确的是 ()
A．使用微波炉可以加热金属器件密封的食物 B．微波炉内的电风扇是用来冷却磁控管的 C．家庭中使用的微波炉是915 MHz的 D．微波炉门安装有网状金属片
答案 BD 解析 微波遇到金属物体时，会产生反射，对微波具有隔离 作用，不能被加热，A错；微波在磁控管内的多次反射过程 中，也会吸热而发热，B对；915 MHz的微波炉主要在商业 和工业部门中用作烘烤、干燥、消毒．频率为2 450 MHz的 微波炉用在家庭中，C错；网状金属片可防止微波泄漏，D 对．
它们都是通过电动机将电能转化为机械能，然后替人们 完成各种各样的工作． 2．电光类家用电器由不同类型的电光源所组成．
【例3】 (单选)额定电压相同的一盏白炽灯和一盏节能灯都 正常发光，且亮度相同，则

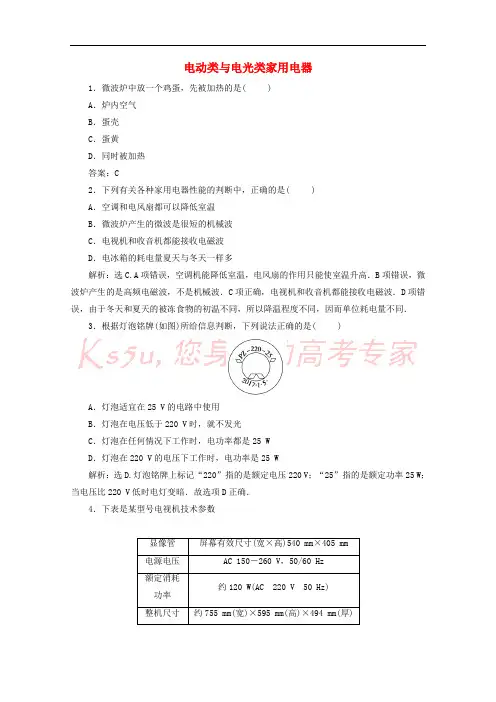

2019_2020学年高中物理第五章家用电器与家庭生活现代化2电热类家用电器3电动类与电光类家用电器
电动类与电光类家用电器1．微波炉中放一个鸡蛋，先被加热的是( )A．炉内空气B．蛋壳C．蛋黄D．同时被加热答案：C2．下列有关各种家用电器性能的判断中，正确的是( )A．空调和电风扇都可以降低室温B．微波炉产生的微波是很短的机械波C．电视机和收音机都能接收电磁波D．电冰箱的耗电量夏天与冬天一样多解析：选C.A项错误，空调机能降低室温，电风扇的作用只能使室温升高．B项错误，微波炉产生的是高频电磁波，不是机械波．C项正确，电视机和收音机都能接收电磁波．D项错误，由于冬天和夏天的被冻食物的初温不同，所以降温程度不同，因而单位耗电量不同．3．根据灯泡铭牌(如图)所给信息判断，下列说法正确的是( )A．灯泡适宜在25 V的电路中使用B．灯泡在电压低于220 V时，就不发光C．灯泡在任何情况下工作时，电功率都是25 WD．灯泡在220 V的电压下工作时，电功率是25 W解析：选D.灯泡铭牌上标记“220”指的是额定电压220 V；“25”指的是额定功率25 W；当电压比220 V低时电灯变暗．故选项D正确．4．下表是某型号电视机技术参数显像管屏幕有效尺寸(宽×高)540 mm×405 mm电源电压AC 150－260 V，50/60 Hz额定消耗约120 W(AC 220 V 50 Hz)功率整机尺寸约755 mm(宽)×595 mm(高)×494 mm(厚)求：该型号电视机每天工作2 h ，一年耗电量是多少？每kW ·h 电费为0.5元，每年应缴多少电费？(每年按360天算)解析：该电视机一年的耗电量为：W ＝0.12 kW ×2×360 h ＝86.4 kW ·h.每年应缴电费为86.4×0.5＝43.2(元)．答案：86.4 kW ·h 43.2元5．一般地说，用电器的工作电压并不等于额定电压，家庭里通常不备电压表，但可以借助电能表测出用电器的实际工作电压，现在电路中只接入一个电热水壶，壶的铭牌和电能表的铭牌分别如图甲和乙所示．测得电能表的转盘转过125转的时间为121 s ，求此时加在电热水壶上的实际电压．解析：设电热水壶的电阻为R则R ＝U 2P ＝22021 500 Ω＝48415Ω 电能表转1转的能量为：3 600×1033 000J ＝1 200 J 设电热水壶的实际电压为U 则W ＝U 2Rt ＝125×1 200 J ， 所以U ＝200 V.答案：200 V。
高中物理第五章家用电器与家庭生活现代化4信息类家用电器5家电的影响和家电的未来教科11
12/10/2021
第六页，共十六页。
五、家电的发展趋势 1．家电与环保 (1)家用电器构造中有害材料的替代． (2)节能． (3)废旧家电的处理． 2．家电的__人__性__(ré_n化xìng及) __个__性__(g_èx化ìng)． 3．家电的__信__息_(_xìn_x化ī) 及_智_能_____化．
12/10/2021
第七页，共十六页。
录音机的工作原理 1．录音的过程主要有以下四步 声音信号 ―话―筒→ 电信号 放―大―→器 放大电信号 磁―头―线→圈 磁信号 ―磁―化→ 保留在磁带上 2．放音是录音的逆过程 保留在磁带的磁信号 放 电―音 磁―磁 感→头 应 电信号 放―大 ―→器 放大电信号 扬―― 声→器 声音信号
12/10/2021
第三页，共十六页。
二、录音机 1．盒式录音机是一种可以_录__音__(lù_y_īn、) _放__音____的信息类家用电 器． 2．盒式录音机主要由磁__头__(c_tó_u_) 、_走__带__机__构_(_jī_gò及u) _录__放__电_路____等 组成，如图所示．
12/10/2021
第二页，共十六页。
一、信息类家用电器 1．主要利用的是电的_信__息__(x_ìn_xī)特性． 2．常见的包括收音机、电__视__机___、电话、_录__音_机___、数码照相 机、家用电脑等． 3．原理是利用电流及电磁波能量的变化来加载和传播信 息．声音、图像、控制信号等信息通过相应的设备，经过采 集、转化、传送、还原等步骤，实现信息的交互或传播．
12/10/2021
第八页，共十六页。
3．录音机的工作原理：录音机能将声音的电信号转变成磁信 号保留在磁带上，播放时又将储存的磁信号转变成电信号， 经放大后以足够的功率推动扬声器发出声音．
高中物理第5章第3节从电路元件到家用电器教案含解析鲁科版选修1_1
第3节从电路元件到家用电器自主预习町器新MJ一、电阻器、电容器、电感器1 •电阻器(1) 定义：利用材料对电流产生阻碍作用的特性制造的电路元件，我们称为电阻器.(2) 单位：欧姆，用符号Q表示.(3) 电阻的种类①按电阻阻值是否可调，可分为固定电阻和可变电阻.②按构造可分为绕线电阻和非绕线电阻.③按材料可分为碳膜电阻、金属膜电阻、金属氧化膜电阻等.④还有特种电阻，如热敏电阻、光敏电阻、湿敏电阻、压敏电阻和磁敏电阻等.(4) 主要作用①控制电路中的电流、电 ______②将电能转化为其他形式能量.(5) 热效应：电流通过导体时，电能转化为内能』而使导体温度升高，这种现象叫作电流的热效应.2 .电容器(1) 定义：一种能储存电荷的装置.两块金属材料，中间用介质隔开，就构成了一只电容器._ 6(2) 单位：法拉(F) ; 1卩F= 址F.(3) 耐压：电容器长时间连续可靠工作时，两电极间承受的最高电压」为电容器的额定电压，简称耐压.(4) 作用：储存电能；阻直流，通交流.3 .电感器和日光灯(1) 电感器①构造：用漆包线、纱包线或镀银铜线等导线绕制在绝缘管上的一种常用电子元件.②特征：对直流电阻碍作用小，而对交流电阻碍作用大.③单位：亨利(H)，常用单位：1 mH= 10_1 2 3 H.④电感器在生活中有着广泛的应用，如在日光灯电路中就用到电感器. ⑵日光灯①日光灯的电路(如图所示)②启动器利用氖管的辉光放电，起着自动把电路接通和断开的作用.③镇流器在日光灯点燃时，利用自感现象，产生瞬时高压;至日光灯正常发光时，利用自感现象起降压限流作用.二、简单家用电器常见故障的排除1 •如果电器在正常工作时突然停止工作而又没有出现任何异味，首先应该检查插头与插板是否接触不良或有问题；再看供电电压是否正常，确定是否停电或落闸或者熔丝是否熔断等，最后查看电器的熔丝是否熔断.2 •若发现有异味或工作异常或已看见冒烟等问题，应立刻断开电源』障排卡除前不能继续使用.拔出相当于动触片与静触片分离，从而在镇流器两端产生瞬时高压，进而使日光灯管内稀薄气体电离而导电，日光灯便启动起来•合作探究密重难门TRNJEH GCZCKIJCNGNAZ1 •思考判断(1) 电容器在交变电路中，相当于一个电阻具有分压作用. (V)(2) 电容器接到交流电源时，有自由电荷通过电容器. (X)(3) 日光灯正常发光后，启动器就不起什么作用了. (V)(4) 镇流器只起升压作用.(X)(5) 如果电器在正常工作时突然停止，一定是该电器损坏. (X)(6) 若发现有焦味或看到冒烟等问题，首先应切断电源. (V)2 .合作探究(1) 为什么电容器与直流电源相连时，不能形成持续的电流？【提示】当电容器与直流电源的两极相连接时，接通的瞬间因电容器充电产生瞬时电流，充电完毕后，电容器两极板间电压与电源两极间电压相等，电路中没有电流.(2) 在电工师傅修理不亮的日光灯时，怀疑是启动器损坏，使用随身携带的带有绝缘把手的尖嘴钳的两尖头将电路接通片刻，然后迅速拔出，日光灯便启动起来，请给予解释.【提示】尖嘴钳的两尖头接通电路片刻，相当于启动器中动触片与静触片导电；迅速(1) 工作原理电容器广泛应用于滤波、耦合、振荡等电子电路中，如收音机的调谐电路中就有电容器. 电容器的工作原理如图所示，电容器接直流电源时，灯泡虽然不亮，但是电容器自身带上了电荷，并且接电源正极的极板带的是正电，接负极的极板带的是负电.当接交变电流时，因为交变电流的电压周期性变化，所以电容器两个极板上的电量也周期性变化，相当于电流“通过”了电容器(实际上电子没有穿过电容器)，因此，接交流电的时候灯泡发光.(2) 在电路中的作用电容器的作用就是充放电，在充放电时形成充放电电流，当充放电结束或稳定后，电路中的电流消失.在直流电路里，充放电结束后，不通直流电，具有隔直流的作用.在交流电路里，充放电一直进行着，我们就说交流电通过了电容器，具有通交流的作用.但电容器对交流电有阻碍作用，且该阻碍作用随频率的增加而减小.电容器在电路里“通交流，隔直流；通高频，阻低频”.2 .电感器自感现象，通过线圈自身的电流发生变化时而产生的电磁感应现象叫作自感现象.在一切含有较大电感且电流也很大的电路中，在接通电源或切断电源的瞬间，电感线圈中会产生很高的自感电动势，这种电动势有很大的安全隐患.电感器实际上就是线圈，对直流电的作用就是直流电阻.在交流电路中，由于自感的作用，对交变电流起阻碍作用，且随频率的增加阻碍作用增大.电感器在电路里“通直流，阻交流；通低频，阻高频”.3 .三种元件的比较【例】如图所示，若电源为直流电源，闭合开关后，小灯泡发亮的是哪几个？若将直流电源换作交流电源，各灯泡的亮度如何变化?思路点拨：电阻器、电容器、电感器在电路中的作用不同，根据它们的作用分析三个灯泡是否发亮及亮度变化.［解析］因为电源是直流电源，所以有电流通过A、B灯泡，A、B灯发亮•而由于电容器的隔直流作用，C灯不亮.当电源换作交流电源时，由于电阻器对交流、直流的阻碍作用相同，故A灯亮度不变，由于电感器对交流的阻碍作用较大，所以B灯变暗，而由于电容器具有通交流的作用，所以C灯发亮.［答案］A B灯亮；A灯亮度不变，B灯亮度变暗，C灯由不亮变亮三种元件的作用电感器阻碍交流电相当于大电阻，阻碍直流电相当于小电阻，电容器阻碍交流电相当于电阻，阻碍直流电相当于断路，电阻器阻碍直流电和交流电电阻相同.1.在如图所示电路中，交变电源的电压为有效值流电压表220 V, C是电容器，R是电阻，关于交的示数，下列说法中正确的是（）A. 等于220 VB.大于220 VC.小于220 VD.等于零C ［电路接入交流电源时电容器相当于一个电阻，因其分压作用，电阻R上的电压一定小于U,故C正确.］简单家用电器常见故障的排除在使用家用电器出现故障时，应先断开电源，找出故障的原因•若无法排除故障，则轻易不要接通电源.2 .下表为白炽灯常见故障、原因分析及检修办法，请在横线上填空.不亮①灯泡灯丝断①换新灯泡②灯泡灯头与灯座内接点未接触上②检查灯座内弹性接点是否失去③灯座内或线路中有断线处弹性③找到断线处，接通电源保险丝烧断情况下：①灯泡灯座处有短路现象①②总用电量超过保险丝容量②③其他电器或线路短路③检修短路电器或电源线［解析当灯座处有短路时，应修理灯座或换新灯座，当总用电量超过保险丝容量时, 应更换大容量保险丝.［答案］修理灯座或换新灯座换用容量大些的保险丝3 .下表为白炽灯常见故障、原因分析及检修办法，请在横线上填空.故障现象原因检修方法灯泡忽亮忽暗①灯座、开关等接点松动②保险丝座未插紧，接触不好①②插紧保险丝座灯光暗淡①电源电压过低②电源电压与灯泡电压不符①待电压升高②更换相应电压的灯泡灯光强烈①电源电压过高②电源电压与灯泡电压不符①待电压降低②更换相应电压的灯泡灯泡内冒白烟灯泡漏气［答案把松动处接紧换新灯泡当堂达标秒i.下列电器或设备中，属于纯电阻电器或设备的有（）A. 电扇和电吹风B.白炽灯和电热毯C.洗衣机和电烙铁D.电解槽和电冰箱B ［纯电阻电器或设备是指把电能全部转化为内能（热能）的电器或设备，以上电器中,电热毯、电烙铁、白炽灯都是纯电阻电器；电扇和电吹风、洗衣机是电动机，它们把电能的一部分转化为内能，另一部分转化为机械能；电解槽把电能的一部分转化为化学能，另一部分转化为机械能；电冰箱是制冷设备，是转移能量的设备. ］2 .（多选）某电容器上标有“1.5卩F,9 V ”的字样，则该电容器（）A. 该电容器的电容是1.5卩FB. 该电容器的耐压值是9 VC. 加在该电容器上的电压不应超过9 VD. 该电容器的击穿电压为9 VABC ［电容器上标注的“1.5 卩F,9 V ”是电容器的标称容量，即电容为 1.5卩F和电容器的额定电压是9 V,额定电压是电容器长时间连续可靠工作时，两极间承受的最高电压，简称耐压•若电容器的实际电压超过额定电压，就会被击穿而失去作用，所以电容器的击穿电压要大于其额定电压，故A B、C正确，D错误.］3 •关于电感器的性质，下列说法正确的是（）A. 直流电能够通过电感器，但电感器对直流电有很大的阻碍作用B. 交流电能够通过电感器，但电感器对交流电有很小的阻碍作用C. 直流电和交流电都不能通过电感器D. 直流电和交流电都能通过电感器，但电感器对直流电的阻碍作用很小，而对交流电的阻碍作用很大D ［根据电感器在电路中对直流电和交流电所起的作用，可判定D正确.］4 •电冰箱工作时，应当使用图中的_________ 插座，这是为了使电冰箱的外壳 ___________ ，保证安全工作•下表是某电冰箱的部分技术参数，它正常工作时，电压是 ______ V,若压缩机连续正常工作1 h，将消耗电量__________kW h.［解析］为了安全，电冰箱应使用三孔插座，使外壳接地.［答案］乙接地220 0.22。
高中物理第五章家用电器与家庭生活现代化1家用电器及其选购和使用课时作业14教科版选修1-1(202
2018-2019学年高中物理第五章家用电器与家庭生活现代化1 家用电器及其选购和使用课时分层作业14 教科版选修1-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第五章家用电器与家庭生活现代化1 家用电器及其选购和使用课时分层作业14 教科版选修1-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第五章家用电器与家庭生活现代化1 家用电器及其选购和使用课时分层作业14 教科版选修1-1的全部内容。
1 家用电器及其选购和使用课时分层作业（十四）［基础达标练］(15分钟48分)1．（6分）在台灯开关断开的情况下,把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断;有时是在台灯插头插入插座后,闭合台灯开关，室内其他电灯熄灭，保险丝熔断．引起这两种故障的最大可能是( )A．前者是插座短路,后者是灯泡短路B．前者是插头短路，后者是灯泡短路C．两者都是插座短路D．两者都是插头短路B［家庭电路中的保险丝熔断,是由于电路中的电流过大引起．而产生电流过大的原因有两个：一是用电器总功率过大，二是发生短路．由生活常识可知台灯的功率一般较小，所以造成保险丝熔断的原因不会是因台灯的功率过大．由台灯插头未插入插座时，室内电灯正常发光可知插座处没有短路．在台灯开关断开的情况下,把台灯插头插入插座时，室内其他灯全部熄灭，保险丝熔断，这是由于插头短路引起;在台灯插头插入插座后，闭合开关室内其他灯熄灭，保险丝熔断,这是由于灯泡短路造成．由以上分析可判定选项B正确．］2．（6分)在家庭安全用电中，下列做法正确的是( ）B[A项中负载过大可能烧坏接线插板，引起短路，甚至引起火灾,该做法错误，故A错误．B 项中，发生火灾后，若不先切断电源,就用水浇灭电火，火会灭,但此时人若接触到水,就会触电，发生更大的危险，即使是使用泡沫灭火器，也要先断电，因为泡沫也导电．所以遇到火灾时，要切掉电源是正确的做法，故B正确．C项中,如果用钢丝代替熔断丝，当电路短路或者用电量增大了，不容易熔断,会造成火灾隐患，这种做法错误，故C错误．用手抓电线拔出插头，容易把插头里面的线扯坏,有时会把绝缘层弄坏致使触电,所以这种做法不正确，故D错误．] 3．(6分)下列插座中最适合有儿童的家庭使用的是( )B［家用电压为220 V,不是安全电压,图A、图C、图D均没有包住铜导线，不够安全，故选项B正确．]4．（6分)某同学自己在家看电视，突然发现电视机冒了烟，他采取的措施正确的是（）A．马上跑到外面去喊人B．立即断开电源，远离电视机，同时打开门窗C．继续观察,看发生什么后果D．心里害怕，自己走开了也不知怎么办才好B[触电和用电设备发生故障时,首先是切断电源，严禁用水扑灭．避免由此引起的火灾．继续观察和外出喊人都会造成事故的发展．］5．(6分）家庭电路中的保险丝烧断了,下列做法中正确的是（)【导学号：37032110】A．用铜丝代换B．为了保险，选择尽量粗的保险丝代换C．选择额定电流稍小于电路中最大正常工作电流的保险丝代换D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换D[保险丝应该用电阻率大的合金丝，其额定电流等于或稍大于电路中最大正常工作电流,并不是越粗越好．］6．（6分）关于家用电器的选购说法正确的是( ）A．首先是注意质量,也就是选择价格高的B．一定要选购价格相对便宜的C．必须选购能耗低、污染小的产品D．根据需要选购是首要原则D［满足需要是首要原则，同时要注意质量、价格合理、不一定价格最高,要根据经济能力和实际需要选购，尽可能选购低能耗、污染小的．］7．(6分）关于家庭电路,下列说法中正确的是（)A．家庭电路采用的是电压为220 V的交流电B．洗衣机、电冰箱等家用电器都使用三孔插座,是为了节约用电C．在家庭电路中，已有两盏灯正常发光，若再打开电视，则电路中的总电流变小D．可以用铜丝代替保险丝，这样可以防止断电A［使用三孔插座,是为了防止因漏电而发生触电事故，故B错；在家庭电路中，并联的用电器越多，总电阻越小，家庭电路的电压220 V不变,则电路中的总电流变大，故C错；保险丝不断电则无法起到保护电路的作用，故D错．]8. （6分）如图51。

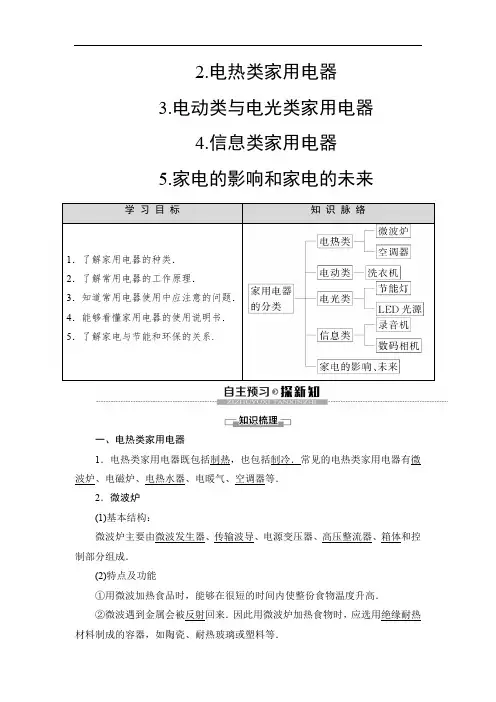

教科版选修1-1第5章 2.电热类家用电器 3.电动类与电光类家用电器 4.信息类家用电器 5家电的影响和家电的
2.电热类家用电器3.电动类与电光类家用电器4.信息类家用电器5.家电的影响和家电的未来一、电热类家用电器1．电热类家用电器既包括制热，也包括制冷．常见的电热类家用电器有微波炉、电磁炉、电热水器、电暖气、空调器等．2．微波炉(1)基本结构：微波炉主要由微波发生器、传输波导、电源变压器、高压整流器、箱体和控制部分组成．(2)特点及功能①用微波加热食品时，能够在很短的时间内使整份食物温度升高．②微波遇到金属会被反射回来．因此用微波炉加热食物时，应选用绝缘耐热材料制成的容器，如陶瓷、耐热玻璃或塑料等．3．空调器(1)分类：空调器分为单制冷和既制冷又制热两类．(2)基本结构：热泵型空调器由蒸发器、压缩机、冷凝器、毛细管和电磁换向阀等所组成．二、电动类与电光类家用电器1．电动类家用电器类型及原理电动类家电有洗衣机、电风扇、剃须刀、吸尘器等，它们都是通过电动机将电能转化为机械能，然后替人们完成各种各样的工作．2．洗衣机(1)分类：有波轮式、搅拌式、滚筒式等．(2)工作原理：利用电动机把电能转化为机械能，具体操作则是用机械模拟手洗衣物的动作，利用水的冲刷力，衣物之间、衣物与洗衣机桶壁之间的摩擦作用和洗涤剂的去污作用来达到洗净衣物的目的．3．电光类家用电器电光类家用电器由不同类型的电光源所组成．三、信息类家用电器1．常见用电器收音机、电视机、电话、录音机、数码照相机、家用电脑等都属于信息类家用电器．2．特点：信息类家用电器主要利用电的信息特性．四、家电的影响和家电的未来1．家用电器的研制及生产成为社会生产的重要组成部分，改变了社会的产业结构．2．在未来家用电器的发展中，智能化是最重要的发展趋势．1．思考判断(1)用金属容器盛放的食物不能用微波炉加热．()(2)空调制热时从室外向室内转移热量．()(3)洗衣机不需接地，可用两孔插座．()[提示](1)√(2)√(3)×2．下列关于家电的说法正确的是()A．家用电器一般包含控制部分、工作部分和安全部分、抗干扰部分B．抗干扰部分是使得家电不怕任何干扰C．工作部分是家电的核心D．安全部分是家电的核心C[家用电器一般包含控制部分、工作部分和安全部分，故A错误；抗干扰部分是使得家电不怕电压变化干扰，故B错误；工作部分是家电的核心，故C 正确；安全部分则用于防止各种原因损害家电或者造成事故，故D错误．] 3．额定电压相同的一盏白炽灯和一盏节能灯都正常发光，且亮度相同，则() A．白炽灯的电阻大于节能灯的电阻B．白炽灯的电流小于节能灯的电流C．白炽灯的额定功率等于节能灯的额定功率D．白炽灯的额定功率大于节能灯的额定功率D[已知白炽灯和节能灯的额定电压相同且都正常发光，所以它们的实际功率都分别等于各自的额定功率；但亮度相同，节能灯的发光效率高，所以节能灯的实际功率较小，也就是额定功率小于白炽灯．]1．电磁炉加热原理电磁炉加热原理如图所示，灶台台面是一块高强度、耐冲击的陶瓷平板(结晶玻璃)，台面下边装有高频感应加热线圈(即励磁线圈)、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅．电磁炉加热原理：交流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场．其磁感线穿透灶台的陶瓷台板而作用于金属锅．在烹饪锅体内因电磁感应而有强大的涡流产生．涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源．电磁灶是应用电磁感应原理进行加热工作的，是现代家庭烹饪食物的先进电子炊具．它使用起来非常方便，可用来进行煮、炸、煎、蒸、炒等各种烹调操作．电磁灶的功率一般在700～1 800 W左右．2．家电与环保家电各有其自身的功能．而传统家电在使用中发出的噪声、射线等，往往对环境产生这样或那样的影响．如今的家电，人们除了要求它具有良好的性能和功用，还要求它具有对环境的安全性，以营造良好的人机环境关系．具体说，家电产品均要求降低噪声污染、降低能耗和辐射，改善其构件的再生性，多推出诸如资源节约型、低污染排放型、低噪音型、减少废物型、低毒安全型等品质的产品．【例】(多选)以下说法正确的是()A．使用微波炉可以加热金属器件密封的食物B．微波炉内的电风扇是用来冷却磁控管的C．家庭中使用的微波炉是915 MHz的D．微波炉门安装有网状金属片BD[微波遇到金属物体时，会产生反射，对微波具有隔离作用，不能被加热，A错；微波在磁控管内的多次反射过程中，也会吸热而发热，B对；915 MHz 的微波炉主要在商业和工业部门中用作烘烤、干燥、消毒．频率为2 450 MHz 的微波炉用在家庭中，C错；网状金属片可防止微波泄漏，D对．]为什么用金属容器盛放的食物不能在微波炉中加热？[解析]因为微波有一个特性，遇到金属会被反射回来，发射出去的微波全部反射回来导致发射微波的器件产生高温以至损坏．[答案]见解析1．洗衣机的电源线有什么特殊要求？[解析]因为洗衣机要用水才能工作，所以一般的洗衣机要求有良好的接地性，要采用单相三线的电源线．[答案]见解析2．电光类家用电器按照电光源的不同可分为哪几种？[解析]白炽灯是灯丝高温下发光、节能灯是灯管内的荧光粉发光，固体发光二极管是一种新型节能环保光源．[答案]白炽灯、节能灯、固体发光二极管3．列举几种信息类家用电器？[解析]收音机、电视机、电话、录音机、数码照相机、家用电脑都属于信息类家用电器．[答案]见解析。
高中物理第五章家用电器与家庭生活现代化2电热类家用电器3电动类与电光类家用电器4信息类家用电器5家
2018-2019学年高中物理第五章家用电器与家庭生活现代化2 电热类家用电器3 电动类与电光类家用电器4 信息类家用电器5 家电的影响和家电的未来课时分层作业15 教科版选修1-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第五章家用电器与家庭生活现代化2 电热类家用电器3 电动类与电光类家用电器4 信息类家用电器5 家电的影响和家电的未来课时分层作业15 教科版选修1-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第五章家用电器与家庭生活现代化2 电热类家用电器3 电动类与电光类家用电器4 信息类家用电器5 家电的影响和家电的未来课时分层作业15 教科版选修1-1的全部内容。
2 电热类家用电器3 电动类与电光类家用电器4 信息类家用电器5 家电的影响和家电的未来课时分层作业(十五)[基础达标练]（15分钟48分)1．(6分）（多选）以下说法正确的是( ）A．微波具有致热性B．微波具有反射性C．微波具有可透射性D．以上说法都不对ABC［微波的特点:①致热性；②反射性;③可透射性,故ABC正确．］2．（6分）关于录音机放音说法正确的是（)A．扬声器把电信号转化为声音信号B．将磁带上的磁信号转化为声音信号C．将声音信号转化为电信号D．以上说法都不对B[放音时录音机将磁带上记录的磁信号转化为声音信号，故B正确．]3．（6分）电话的听筒主要应用了电流的( ）A．热效应B．磁效应C．化学效应D．以上说法都不正确B[听筒是电流的强弱变化引起振动线圈磁性大小的变化从而使振动膜震动发生,这是利用了电流的磁效应，故B正确．］4．(6分）使用手机进行语音通讯时，手机要发射出一种波,研究发现儿童对这种波的吸收是成年人的三倍,因此专家建议家长不要让儿童使用手机进行语音通讯．手机发射的这种波是（)【导学号：37032114】A．超声波B．次声波C．电磁波D．水波C[手机发射的是电磁波，故C正确．]5．(6分)在使用家用电器时，下列说法正确的是( )A．洗衣机使用三孔插座主要是为了防雷击B．电冰箱紧贴墙壁放置有利于散热C．电视机处于待机状态时仍会消耗电能D．电饭锅的插头沾水后不能接入电路是因为容易造成断路C［洗衣机用三孔插座主要是防止外壳带电引起的触电事故．电冰箱应离开墙壁一定距离才有利于散热,故A、B错误．电视机待机状态时有些部件仍在工作也会消耗电能,故C正确．电饭锅插头沾水后不能接入电路是因为容易造成短路，故D错误．］6．（6分）在炎热的夏天,某同学为了降低室内温度,采取的措施是,紧闭门窗，开动冰箱并打开冰箱门，关于这位同学所采取的措施，下列判断中正确的是( )A．可以降低室内温度B．室内温度不会降低，还可能升高C．室内温度不升不降D．不能确定B[由于电冰箱消耗电能并最终转化为内能，因而室内温度会升高．]7．（6分）关于话筒的工作过程，有如下几句话，正确的排列顺序是( ）①膜片忽松忽紧挤压碳粒②人对话筒说话时,声波使膜片振动③电阻忽大忽小④在电路中产生了强弱按声音振动而变化的电流A．①②③④B．②①④③C．②①③④D．①②④③C［根据话筒是把声音信号转化为电信号，可知合理的顺序应为C。
高中物理第五章家用电器与家庭生活现代化2电热类家用电器3电动类与电光类家用电器4信息类家用电器5家电的影
[合 作 探 究·攻 重 难]
1．电磁炉加热原理 电磁炉加热原理如图 5-2-1 所示，灶台台面是一块高强度、耐冲击的陶瓷 平板(结晶玻璃)，台面下边装有高频感应加热线圈(即励磁线圈)、高频电力转换 装置及相应的控制系统，台面的上面放有平底烹饪锅．
图 5-2-1
电磁炉加热原理：交流电压经过整流器转换为直流电，又经高频电力转换 装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状 的感应加热线圈上，由此产生高频交变磁场．其磁感线穿透灶台的陶瓷台板而 作用于金属锅．在烹饪锅体内因电磁感应而有强大的涡流产生．涡流克服锅体 的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源．
(多选)以下说法正确的是( ) A．使用微波炉可以加热金属器件密封的食物 B．微波炉内的电风扇是用来冷却磁控管的 C．家庭中使用的微波炉是 915 MHz 的 D．微波炉门安装有网状金属片
BD [微波遇到金属物体时，会产生反射，对微波具有隔离作用，不能被 加热，A 错；微波在磁控管内的多次反射过程中，也会吸热而发热，B 对；915 MHz 的微波炉主要在商业和工业部门中用作烘烤、干燥、消毒．频率为 2 450 MHz 的微波炉用在家庭中，C 错；网状金属片可防止微波泄漏，D 对．]
⑥ 利用笔记抓住老师的思路。记笔记不仅有利于理解和记忆，而且有利于抓住老师的思路。
2019/5/27
最新中小学教学课件
26
谢谢欣赏！
2019/5/27
最新中小学教学课件
27
② 根据自己预习时理解过的逻辑结构抓住老师的思路。老师讲课在多数情况下是根据教材本身的知识结构展开的，若把自己预习时所理解过的知识 逻辑结构与老师的讲解过程进行比较，便可以抓住老师的思路。
2018版高中物理第5章家用电器与日常生活第1节家电的技术参数学案鲁科版选修1_1201901113
第1节家电的技术参数学习目标知识脉络1.知道常见家用电器技术参数(额定电压、额定电流、额定功率)的含义．知道电功和电功率的计算公式，能运用它们进行最简单的计算．(重点)2.了解实际功率的含义，能区分额定功率与实际功率．知道用电器在使用时实际功率不一定等于其额定功率，与实际电压有关．(难点)3.能根据家电的技术参数和家庭的实际情况合理选用家用电器.电器的技术参数[先填空]1．技术参数：额定电压、额定电流、额定功率是家用电器重要的技术参数，使用家用电器必须要了解这些数据．2．电功(1)定义：电场力对运动电荷所做的功．(2)公式：W＝UIt.(3)单位：焦耳(J)．3．电功率(1)定义：电流所做的功跟完成这些功所用时间的比值．(2)公式：P＝Wt或P＝UI.(3)单位：瓦特(W)．4．铭牌参数(1)额定电压：家用电器正常工作时的最大电压．(2)额定电流：家用电器正常工作时的最大电流．(3)额定功率：电器在额定电压，或者额定电流下工作时对应的功率．5．实际功率(1)家用电器在使用过程中，实际电压不一定正好为额定电压，当实际电压高于或低于额定电压时，实际功率也会高于或低于额定功率．(2)实际电压高出额定值一定范围，对家用电器不利；同样，实际电压低于额定电压达到一定程度，对于电冰箱、洗衣机、空调等家用电器也有不利影响，电压过低时不仅不能启动，还会损坏这些电器，因此，一般给它们接上一个稳压器．[再判断]1．电流做功的过程中，电能转化为其他形式的能．(√) 2．用电器的电功率越大，电流做功越多．(×)3．功率是1 kW 的空调正常工作一小时所消耗的电能是1 J ．(×) [后思考]电流做功的实质是什么？【提示】 电流是自由电荷在电场力作用下定向移动形成的，电流做的功，实质上是电场力移动自由电荷做的功．1．电压和电流在只有电热器(如白炽灯、电炉、电烤箱)的电路中，电压、电流和电阻的关系是I ＝U R. 2．电功若电器上所加电压为U ，通过的电流为I ，通电时间为t ，则电功W ＝UIt .以上公式适用于任何电器，对于只有电热器的电路，电功等于电热．W ＝Q ＝I 2Rt ＝U 2Rt ＝UIt .3．电功率电功率表示单位时间内电器消耗的电能，即P ＝W t＝UI ，此公式适用于任何电器，对于只有电热器的电路，电功率等于单位时间产生的焦耳热，P ＝UI ＝I 2R ＝U 2R.1．当家用电器的实际电压低于其额定电压时，用电器实际消耗的功率( ) A ．一定小于额定功率 B ．一定大于额定功率 C ．一定等于额定功率D ．可能小于额定功率，也可能大于额定功率【解析】 用电器的实际电压低于其额定电压时，用电器实际功率一定小于额定功率，故A 正确．【答案】 A2．白炽灯的亮度决定于它的( )A．额定功率的大小B．实际功率的大小C．灯泡两端电压的大小D．灯泡中通过电流的大小【解析】由教材实验知白炽灯亮度是由实际功率大小决定的，当白炽灯的工作电压小于额定电压时灯泡实际功率比额定功率小，亮度变暗．【答案】 B3．某灯泡接在220 V的电路中，消耗的电功率是40 W，求：(1)通过灯丝的电流是多大？(2)灯丝的电阻是多大？(3)工作10 min，消耗电能多少焦？【导学号：18152101】【解析】(1)由P＝UI得I＝PU＝40220A＝211A.(2)由R＝UI得R＝220211Ω＝1 210 Ω.(3)由W＝Pt得W＝40×600 J＝2.4×104 J.【答案】(1)211A (2)1 210 Ω(3)2.4×104 J用电器接入电路中，若无特别说明，应认为其电阻是不变的，应熟练应用各参数之间的关系解决实际问题.家用电器的选购[先填空]1．选购家用电器，除了要看品牌、价格、质量和售后服务外，还要仔细阅读产品说明书，查阅它的技术参数．2．在购买大功率的家用电器时，一要看功率，估算一下每月的电费开支，看是否经济适用；二要看电流，估算安装时是否需要更换导线或敷设专用线路，是否需要更换电能表和保险丝等．[再判断]1．空调机是一种人工气候的调节装置．(√)2．储水式电热水器比流水式电热水器的热效率高．(×) [后思考]家庭用电用“度”做单位，度是电功的单位，还是电功率的单位？ 【提示】 度是电功的单位.1度＝1 kW·h＝3.6×106J.额定参数家用电器都要在铭牌上标明电压，有的家用电器上还标明电流、功率值，这些值是用电器正常工作时的最大电压、最大电流、最大功率，称为电器的额定电压、额定电流、额定功率．三者只要有一个是额定值，其余两个也是额定值．即P 额＝U 额I 额．4．一只规格“220 V 1 000 W”的电炉，在220 V 电压下，如果平均每天使用电炉2 h ，求此电炉一个月(30天计)要消耗多少电能？【解析】 当电压U ＝220 V 时，电炉消耗的功率是额定功率，W ＝Pt ＝1 000×2×30×3 600 J＝2.16×108J.【答案】 2.16×108J5．额定电压为220 V ，额定功率为40 W 的灯泡接在电压为110 V 的电路上，灯泡的实际功率为多少？(假设灯丝电阻不变)【解析】 灯泡可视为纯电阻，其消耗功率可用P ＝U 2R 表示，故R ＝U 2额P 额＝220240Ω＝1 210Ω.当灯泡所加的电压为110 V 时，由于灯丝电阻不变，所以由P ＝U 2R 得P ＝11021 210W ＝10 W.【答案】 10 W。
2018版 第5章 2 电热类家用电器 3 电动类与电光类家用电器 4 信息类家用电器 5 家电的影响和家电的未来
业
知
分
识 点
层 测
评
上一页
返回首页
下一页
上一页
返回首页
下一页
家用电器的分类及影响和未来
微波炉 电磁炉
制热 电热水器
制冷
上一页
返回首页
下一页
微波发生器 箱体 控制部分
传输波导 电源变压器 高压整流器
绝缘耐热材料
反射
上一页
返回首页
下一页
单制冷
冷
热
蒸发器 压缩机 冷凝器 毛细管 电磁换向阀
上一页
返回首页
下一页
电能
洗衣机 电风扇 机械能
剃须刀
吸尘器
上一页
返回首页
下一页
摩擦
波轮式 搅拌式 滚筒式
电能
机械能
冲刷力
去污
电光源
上一页
返回首页
下一页
收音机 电视机
数码照相机 信息
产业结构
上一页
智能化
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
返回首页
下一页
上一页
首页
下一页
学业分层测评（十五）
点击图标进入
上一页
返回首页
下一页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 电热类家用电器
3 电动类与电光类家用电器
4 信息类家用电器
5 家电的影响和家电的未来
[知识梳理]
一、电热类家用电器
1．电热类家用电器既包括制热，也包括制冷．常见的电热类家用电器有微波炉、电磁炉、电热水器、电暖气、空调器等．
2．微波炉
(1)基本结构：
微波炉主要由微波发生器、传输波导、电源变压器、高压整流器、箱体和控制部分组成．
(2)特点及功能
①用微波加热食品时，能够在很短的时间内使整份食物温度升高．
②微波遇到金属会被反射回来．因此用微波炉加热食物时，应选用绝缘耐热材料制成的容器，如陶瓷、耐热玻璃或塑料等．
3．空调器
(1)分类：空调器分为：单制冷和既制冷又制热两类．
(2)基本结构：
热泵型空调器由蒸发器、压缩机、冷凝器、毛细管和电磁换向阀等所组成．
二、电动类与电光类家用电器
1．电动类家用电器类型及原理
电动类家电有洗衣机、电风扇、剃须刀、吸尘器等，它们都是通过电动机将电能转化为机械能，然后替人们完成各种各样的工作．
2．洗衣机
(1)分类：有波轮式、搅拌式、滚筒式等．
(2)工作原理：利用电动机把电能转化为机械能，具体操作则是用机械模拟手洗衣物的动作，利用水的冲刷力，衣物之间、衣物与洗衣机桶壁之间的摩擦作用和洗涤剂的去污作用来达到洗净衣物的目的．
3．电光类家用电器
电光类家用电器由不同类型的电光源所组成．
三、信息类家用电器
1．常见用电器
收音机、电视机、电话、录音机、数码照相机、家用电脑等都属于信息类家用电器．2．特点：信息类家用电器主要利用电的信息特性．
四、家电的影响和家电的未来
1．家用电器的研制及生产成为社会生产的重要组成部分，改变了社会的产业结构．2．在未来家用电器的发展中，智能化是最重要的发展趋势．
[基础自测]
1．思考判断
(1)用金属容器盛放的食物不能用微波炉加热．( )
(2)空调制热时从室外向室内转移热量．( )
(3)洗衣机不需接地，可用两孔插座．( )
【提示】(1)√(2)√(3)×
2．下列关于家电的说法正确的是( )
A．家用电器一般包含控制部分、工作部分和安全部分、抗干扰部分
B．抗干扰部分是使得家电不怕任何干扰
C．工作部分是家电的核心
D．安全部分是家电的核心
C[家用电器一般包含控制部分、工作部分和安全部分，故A错误；抗干扰部分是使得家电不怕电压变化干扰，故B错误；工作部分是家电的核心，故C正确；安全部分则用于防止各种原因损害家电或者造成事故，故D错误．]
3．额定电压相同的一盏白炽灯和一盏节能灯都正常发光，且亮度相同，则( )
【导学号：37032113】A．白炽灯的电阻大于节能灯的电阻
B．白炽灯的电流小于节能灯的电流
C．白炽灯的额定功率等于节能灯的额定功率
D．白炽灯的额定功率大于节能灯的额定功率
D[已知白炽灯和节能灯的额定电压相同且都正常发光，所以它们的实际功率都分别等于各自的额定功率；但亮度相同，节能灯的发光效率高，所以节能灯的实际功率较小，也就是额定功率小于白炽灯．]
[合作探究·攻重难]
1．电磁炉加热原理
电磁炉加热原理如图521所示，灶台台面是一块高强度、耐冲击的陶瓷平板(结晶玻璃)，台面下边装有高频感应加热线圈(即励磁线圈)、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅．
图521
电磁炉加热原理：交流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场．其磁感线穿透灶台的陶瓷台板而作用于金属锅．在烹饪锅体内因电磁感应而有强大的涡流产生．涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源．
电磁灶是应用电磁感应原理进行加热工作的，是现代家庭烹饪食物的先进电子炊具．它使用起来非常方便，可用来进行煮、炸、煎、蒸、炒等各种烹调操作．电磁灶的功率一般在700～1 800 W左右．
2．家电与环保
家电各有其自身的功能．而传统家电在使用中发出的噪声、射线等，往往对环境产生这样或那样的影响．如今的家电，人们除了要求它具有良好的性能和功用，还要求它具有对环境的安全性，以营造良好的人机环境关系．具体说，家电产品均要求降低噪声污染、降低能耗和辐射，改善其构件的再生性，多推出诸如资源节约型、低污染排放型、低噪音型、减少废物型、低毒安全型等品质的产品．
(多选)以下说法正确的是( )
A．使用微波炉可以加热金属器件密封的食物
B．微波炉内的电风扇是用来冷却磁控管的
C．家庭中使用的微波炉是915 MHz的
D．微波炉门安装有网状金属片
BD[微波遇到金属物体时，会产生反射，对微波具有隔离作用，不能被加热，A错；微波在磁控管内的多次反射过程中，也会吸热而发热，B对；915 MHz的微波炉主要在商业
和工业部门中用作烘烤、干燥、消毒．频率为2 450 MHz的微波炉用在家庭中，C错；网状金属片可防止微波泄漏，D对．]
[针对训练]
为什么用金属容器盛放的食物不能在微波炉中加热？
【解析】因为微波有一个特性，遇到金属会被反射回来，发射出去的微波全部反射回来导致发射微波的器件产生高温以至损坏．
【答案】见解析
[当堂达标·固双基]
1．洗衣机的电源线有什么特殊要求？
【解析】因为洗衣机要用水才能工作，所以一般的洗衣机要求有良好的接地性，要采用单相三线的电源线．
【答案】见解析
2．电光类家用电器按照电光源的不同可分为哪几种？
【解析】白炽灯是灯丝高温下发光、节能灯是灯管内的荧光粉发光，固体发光二极管是一种新型节能环保光源．
【答案】白炽灯、节能灯、固体发光二极管
3．列举几种信息类家用电器？
【解析】收音机、电视机、电话、录音机、数码照相机、家用电脑都属于信息类家用电器．
【答案】见解析。
