华锐风机故障处理
风机运行中常见故障及处理措施分析
风机运行中常见故障及处理措施分析
风机作为工业生产中常用的一种设备，其运行中可能会出现各种各样的故障，需要及
时进行处理以保证生产效率和设备的正常运转。
下面就常见的风机故障和处理措施作简单
分析。
1. 风机运转异常噪音大
风机运转过程中，如果出现异常噪音大的情况，很可能是由于轴承故障导致的。
此时，需要对轴承进行检查，并根据检查结果进行维修或更换。
同时，应该注意对风机的润滑情
况进行定期检查和维护，确保油量和润滑情况正常。
2. 风机运转不稳定
风机在运转时如果出现不稳定的情况，可能是由于风轮的不平衡或进风道的堵塞导致。
此时，需要对风轮进行动平衡或清理进风道，确保风机运转平稳。
3. 风机无法启动
当风机无法启动时，可能是由于电源线路故障、电机故障或启动电容器损坏等原因导致，需要依次进行排查。
首先检查电源线路，确保连接正常；然后检查电机和启动电容器，根据检查结果进行修复或更换。
4. 风机温度过高
5. 风机风量不足
当风机运行时，如果发现风量不足，可能是由于进风口或出风口堵塞、叶轮叶片损坏、驱动电机出现故障等原因导致。
此时需要依次进行排查，并针对问题进行维修或更换。
总之，对于风机在运行中出现的各种故障，需要及时进行检查和处理，确保设备的正
常运转。
同时，应该加强对风机的日常维护和保养工作，预防故障的发生，延长设备使用
寿命。

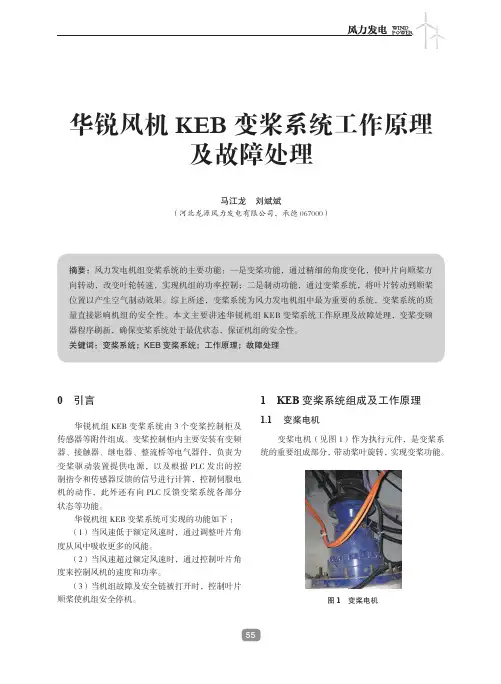

华锐风机KEB变桨系统工作原理及故障处理
图1 变桨电机图2 备用电池组 安全锁定系统安全锁定系统是指变桨电机采用单向制动，单向制动是指叶片在变桨时有制动功能，顺桨时没有。
当电网掉电时，叶片会由于自身重力向顺桨方向转动，保护设备。
变桨滑环变桨滑环（见图3）用来传递机舱部分与轮毂部分的电源和控制信号，安装在轮毂内。
图3 变桨滑环 变桨变频器变桨变频器（见图4）与PLC之间的通信基于图4 变桨变频器6 变桨限位变桨角度范围为0~90°，86°时有一个电磁感应开关来检测叶片是否在顺桨位置，在-4°时有一个极限位置开关来保护叶片不会超出工作位置。
变桨变频器程序传输1 连接变桨程序硬件由装有COMBIVIS软件的电脑与变桨变频器使用专用连接线（见图5）连接。
2 传输程序软件.1 Parameter_Pitch.dw5为变桨变频器的参数文件，这个文件包含变桨变频器的所有必需的设置，包括CANopen通信的参数设置，必须下载到所有变桨变频器中，如图6所示。
.2 CANopen.on on PLC设置CANopen通信的文图6 Parameter_Pitch.dw5文件图7 CANopen.on PLC文件（1）检查PLC左上角的通信线是否接触良好。
（2）控制面板内无变桨程序版本号，可能为1）偏航变频器上的小开关拨的位置有误，应；2）三个变桨变频器上的小开关拨的位置有误，pitch1-OFF、pitch2-OFF、pitch3-ON。
（3）变桨变频器内的程序版本与一致，重传变桨变频器的程序或修改的参数跟控制面板上显示的变桨版本号一致。
（4）变桨控制柜间的线内部断裂，接触不良，更换线。
（5）检查主PLC的18线、浪涌保护的1和3号端子的线接触是否良好。
（6）更换滑环。
3.3 故障号：19（SS-11：Hub drives分析及处理方法：（1）检查主PLC的20线、浪涌保护图5 装有COMBIVIS软件的电脑与变桨变频器专用连接线连接经验共享Experience Sharing（1）检查轮毂滑环支撑杆是否松动，检查滑环支撑杆是否添加紧固螺母。
风机运行中常见故障及处理措施分析
风机运行中常见故障及处理措施分析风机是一种常见的工业设备，广泛应用于化工、建筑、矿山等领域。
在风机运行过程中，常常会出现一些故障，影响设备的正常运行。
本文将针对风机运行中常见的故障进行分析，并提出相应的处理措施，以帮助读者更好地了解风机设备的运行情况，并及时解决常见故障，保障设备的正常运转。
1. 叶轮受损叶轮是风机的关键部件，负责产生风力。
在风机运行中，叶轮受损是比较常见的故障之一。
叶轮的损坏可能是由于长时间使用导致磨损、受到外部冲击或者材料质量问题等因素所造成的。
处理措施：一旦发现叶轮受损，应立即停止使用风机，并对叶轮进行更换或修复。
定期对叶轮进行检查和维护，以延长叶轮的使用寿命。
2. 风机噪音过大风机运行时出现异常噪音，可能是由于叶轮不平衡、轴承磨损、电机故障等原因所引起的。
处理措施：首先需排除外部杂音的干扰，确认噪音是否来自风机本身。
然后对风机进行逐一检查，发现问题及时进行维修或更换有问题的零部件。
定期对风机进行维护保养，减少噪音产生的可能性。
3. 电机发热风机的电机在长时间运行后会发生发热现象，造成设备损坏的风险。
处理措施：检查电机的通风系统是否正常，通风不良是导致电机发热的主要原因之一。
在使用过程中要注意电机的负载情况，避免超负荷运行。
当发现电机发热时，应及时停机进行散热，排除故障点并及时维修。
4. 风机效率下降风机长时间运行或者受到外部环境影响，可能会导致风机效率下降，影响设备的正常运行。
处理措施：定期对风机进行检修，清洗叶片和进气口，及时更换滤网，保证风机的通风效果。
注意避免风机过载运行，降低风机的负荷，有助于提高风机的工作效率。
处理措施：首先排除外部因素对风机振动的影响，然后检查风机本身的问题。
如发现叶轮不平衡，可采取平衡处理措施；如底座不牢固，可加固风机底座。
定期对风机进行动平衡调整，是减小振动的有效手段。
风机运行中常见故障及处理措施分析
风机运行中常见故障及处理措施分析
1. 风机启动困难：风机启动时速度慢，或者无法启动。
- 可能原因：风机电源电压过低、电机转子卡住或损坏、风机启动电容器损坏等。
- 处理措施：检查电源电压是否正常，检查电机转子是否卡住或损坏，检查启动
电容器是否损坏，及时更换电容器。
2. 风机运行时噪音过大：风机在运行过程中产生异常噪音。
- 可能原因：轴承不良、叶轮不平衡、风管连接不紧等。
- 处理措施：检查轴承是否损坏，及时更换；进行动平衡处理，减小叶轮不平衡
造成的噪音；检查风管连接是否紧固，进行必要的调整。
3. 风机运行不稳定：风机在运行过程中速度不稳定或者频繁停止。
4. 风机电流过大：风机在运行过程中电流超过额定值。
- 可能原因：风机叶轮过载、电机绕组短路、电机转子堵转等。
- 处理措施：调整风机叶轮负载，减小叶轮过载；检查电机绕组是否短路，进行
必要的修复或更换；检查电机转子是否堵转，处理转子堵转问题。
- 可能原因：风机轴承润滑不良、送风温度过高、风路堵塞等。
- 处理措施：检查风机轴承润滑情况，及时添加润滑油；降低送风温度，减少风
机运行的热量；检查风路是否堵塞，清理堵塞物。
风机在运行过程中可能会遇到启动困难、噪音过大、运行不稳定、电流过大和过热等
故障。
针对不同的故障原因，可以采取相应的处理措施来解决问题，确保风机的正常运行。
在日常维护中要注意风机的定期保养和检查，及时发现并处理潜在故障。
风机运行中常见故障及处理措施分析
风机运行中常见故障及处理措施分析风机是一种常见的通风设备，用于将空气进行循环和排放，对于维持室内空气质量和调节室内温度非常重要。
在长时间使用的过程中，风机也会出现一些常见故障，需要及时进行处理，以保证其正常运行和使用寿命。
下面将对风机常见故障及处理措施进行分析。
1. 风机噪音大：风机噪音大的原因可能是风机组件损坏，如叶轮磨损、轴承损坏等，也可能是由于风机叶片与外壳相互摩擦所产生的噪音。
处理措施包括更换损坏的组件，修复叶片与外壳之间的间隙，以及定期进行润滑和维护。
2. 风机启动困难：风机启动困难的原因有很多，比如电源故障、电机损坏、线路接触不良等。
处理措施包括检查并修复电源故障，更换损坏的电机，检查并修复线路接触不良等问题。
3. 风机震动严重：风机震动严重的原因可能是叶轮不平衡、轴承损坏、风叶损坏等。
处理措施包括进行动平衡处理，更换损坏的轴承和风叶，定期检查和维护。
4. 风机漏风：风机漏风的原因可能是风机密封件老化、松动、破损等。
处理措施包括更换密封件，调整风机组件的紧固度，确保风机不会漏风。
5. 风机运行不稳定：风机运行不稳定的原因可能是电机电压不稳定、电源供电不足、风机负载过大等。
处理措施包括调整电压稳定器，保证电源供应稳定，减少负载，确保风机运行稳定。
6. 风机过热：风机过热的原因可能是电机过载、轴承润滑不良、风机叶片堵塞等。
处理措施包括减少负载，改善润滑条件，清理风机叶片上的堆积物，确保风机正常散热。
7. 风机电机损坏：风机电机损坏的原因可能是长时间使用过载，电机绝缘老化等。
处理措施包括减少负载，避免长时间使用过载，定期检查电机绝缘情况，及时更换老化的电机。
风机常见故障及处理措施包括噪音大、启动困难、震动严重、漏风、运行不稳定、过热和电机损坏等方面。
对于风机的正常运行和使用寿命，定期的检查和维护工作非常重要，以及时发现并处理故障，确保风机的稳定运行。
华锐风机常见故障
华锐风机常见故障处理方法2014 年故障代码：7、偏航变频器版本错误故障现象：软件参数设置故障处理方法：调试初期出现，调试运行后一般不再出现.方案1修改PLC程序中参数DemYawVer为控制面板上显示的偏航版本号。
结论1 :修改后，重新启动控制柜，故障消除。
P.S有时断电重启即可。
故障代码：9、变频器版本错误故障现象：-------处理方法：方案1:此故障常出现在更换变频器以后•可向变频器写、读一次版本号（程序）。
结论1:参数错误，故障消除。
故障代码：11、熔丝熔断故障现象：PLC显示res002/00处理方法：方案1:更换整流桥和保险。
结论1:若只更换保险，还会烧保险，需全换故障代码：12、急停按钮故障现象：急停回路断开，风机紧急停止，制动器报死处理方法：方案1:直接复位结论1:急停没有复位；方案2:检查急停回路和复位回路，若故障能够复位，且时常发生，贝慄用排查的方法，将急停回路逐一短接，用排除法确定故障点。
结论2:急停回路有问题，如线虚，器件损坏（主要是浪涌保护器）等，更换为备用接线。
方案3:检查PILZ继电器A2接地是否良好。
故障代码：13SS- 5发电机超速故障现象：现象1:发电机转速不稳，波动很大。
现象2：转速Specon不时为0，新换编码器转速依旧为零，但晃动插头有时处会有转速。
处理方法：方案1:先校线，如无误，重新安装编码器，还不行则编码器坏，更换之。
结论1:线路无误，发电机编码器坏，更换后正常。
方案2:换发电机编码器线。
结论2:换后恢复正常（插紧就有转速显示）方案3:检查发电机编码器的轴与发电机的轴绝缘是否良好。
P.S否则变频器该测试板子（检查5V电源）有问题，更换之，正常。
故障代码：13/24（151）无转速故障现象：在风机运行时，高速时报故障处理方法：方案1:紧固轮毂滑环支撑杆。
结论1:滑环支撑杆松动；方案2:紧固发电机编码器及其接线，否则更换编码器。
结论2:发电机编码器有松动或者损坏。
风机常见故障及处理方法
风机常见故障及处理方法如下：
1.风机噪音过大：可能是由于设备运行不平衡、叶轮变形或叶片
磨损等原因导致，处理方法是重新校正平衡或更换叶轮或叶片。
2.风机振动过大：可能是由于设备松动或安装不当，或者是设备
内部损坏导致，处理方法是重新安装或更换受损部件。
3.风机电机故障：可能是由于电机绕组或轴承损坏，或者是电源
电压不稳定导致，处理方法是更换受损部件或修复电源电压稳
定。
4.风机叶轮磨损：可能是由于长期使用导致叶轮磨损，处理方法
是更换受损部件。
5.风机阻力过大：可能是由于进、出口管道阻力过大，处理方法
是清理管道或更换阻力小的管道。
以上是风机常见故障及处理方法，但实际处理方法还要根据具体的故障情况进行分析和判断。
在日常维护中，定期检查和保养是保障风机正常运行的重要措施。
华锐风电机常见故障处理方法总结
李旺成常见故障处理方法总结一、风机报YAWSTA:S10—Red right Poserrdem:565故障现象:故障菜单没有故障，风机主菜单处于Ｓ１０状态不变。
处理方法：向左偏航即可消除。
二、风机报（７８）故障一般是无法自动消除的，做完（crowbar）测试之后故障才能消除。
三、风机频繁报（13，24）故障，处理方法是，更换发动机编码器，检查发电机编码器线路及编码器的紧固情况。
四、（24）变频器故障，加防冻液，这个故障主要是由于缺少防冻液引起的。
防冻液缺少时也会报变频器故障。
五、风机报（153，158，152，13，34）故障，检查发动机编码器紧固情况及接线情况。
必要时更换编码器或者编码器线。
六、发电机转速过低（151）更换发电机编码器。
七、齿轮箱断路器—高速泵（144）更换接触器，更换空开后如果故障还是无法消除时就需要更换齿轮箱油泵电机或者更换花键。
八、变频器故障无法复位（4）变频器复位超时，此故障一般断电重启后即可消除。
九、风机频繁报功率变频器错误（24）用绝缘胶带包变频器直流母排，此故障一般即可消除，当无法消除时就需要更换变频器。
十、（23）变频器没有连接到CAN总线故障，故障分析：经常报23号故障，检查变频器到光电转换器之间的接线，检查光纤，怀疑为主站问题建议更换主站处理方法：更换PLC主站。
拆除原有的主站前，照好照片，防止发生接线错误。
更换主站后不再报23号故障十一、需要更换齿轮箱滤芯，风机正常可以运行，在油菜单下显示Oil prehig error 说明滤芯脏，电机压力太大，更换滤芯后正常。
十二、PLC主站E63.06指示灯不闪烁（电气元件损坏）①、检查—A293.2上线路连接，包括24V供电及PLC的通讯线；②、检查—A293.2上通信光纤是否有光信号，没有光信号的光纤所连接的变频器为故障变频器；结论;线路正常，网侧变频器损坏，没有光信号输出。
十三、（23）变频器没有连接到CAN总线故障，故障分析：先复位，若故障未消除，应检查变频器所在线路尤其是通讯线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SL1500风机故障处理1、轮毂故障•（1）、滑环故障•Err019 SS-11 轮毂驱动/SS-11: Hub drives•Err049 变桨1驱动错误/Pitch 1 drive error•故障原因：滑环烧损或运行过久导致接触问题•工具：大号活板子及开口、帮扎带、手电、钳子、偏口钳子、+、-螺丝刀、内六角、新的滑环。
•处理过程：停风机，远程禁止，登机维护检查，一般需更换新的滑环。
•注意事项：花环接线及排线、及设备重量防止坠落。
（2）、变浆故障•Err031 变桨1通讯/Communication pitch1•Err034 SS-3: 三个叶片错误/SS-2: 制动时转速超速/SS-2: over speed rotor for brake•Err035 SS-3: 三个叶片错误/SS-3: All three blades error •故障原因：变浆接线盒有断线或变浆传感器损坏•工具：焊锡和电烙铁、万用表、螺丝刀、导线、钳子、偏口钳、内六角、新的变浆传感器。
•处理过程：停风机，远程禁止，登机维护检查，用万用表测量导线，及相应的传感器。
•注意事项：轮毂作业一定要拍急停（2个以上）。
并交代机舱内人员不得对轮毂进行任何操作。
（3）、桨叶卡死•Err049 变桨1驱动错误/Pitch 1 drive error•（1）故障原因：通过计算机发现桨叶卡死，不能顺桨，变浆力矩值过大（>30），登机检查发现电机没坏。
•工具：绳子、杠杆、活板子、大扳手、润滑油、力矩扳手及液压站。
•处理过程：停风机，远程禁止，登机维护检查，进入轮毂后，观察电机与桨叶之间的齿轮齿合程度，检查是否缺油，并检查变浆螺栓是否松动。
如果电机和变浆齿轮卡死，则人为的将其扶正，如果不是齿合问题，则对桨叶进行维护，重启风机，检测，正常，则启动风机。
•2）故障原因：通过计算机发现桨叶卡死，不能顺桨，变浆力矩值为零，登机检查发现电机损坏。
•工具：绳子、杠杆、活板子、大扳手、棘轮一套、钳子、对中仪器、螺丝刀若干、绳子、偏口、19开口扳手、杠杆、新的变浆电机。
•处理过程：停风机，远程禁止，登机维护检查，进入轮毂后，会有明显的烟焦味，更换电机，对中，重启风机，检测，正常，则启动风机。
•注意事项：轮毂作业一定要拍急停（2个以上）。
并交代机舱内人员不得对轮毂进行任何操作。
2、油泵电机故障•（1）、空开开关断开•Err144 齿轮箱高速回路切断/Circuit breaker gearbox high speed•Err149 齿轮箱低速切断/Circuit breaker gearbox low speed •故障原因：电网掉电•工具：安全工具•处理过程：合上断开的开关，启动风机。
•注意事项：远离带电体。
（2）、油泵电机损坏•Err144 齿轮箱高速回路切断/Circuit breaker gearbox high speed•Err149 齿轮箱低速切断/Circuit breaker gearbox low speed •Err154 齿轮箱高速泵无压力/Gearbox high speed pump no pressure•故障原因：运行过久、过压或链接不可靠•工具：刷子、螺丝刀、活板子、内六角、绳子、抬杠棍、钳子、偏口钳、记号笔、一套棘轮。
•处理过程：停机，远程禁止，登机检查，将油泵电机换下，检查联轴器及电机是否损坏，损坏则更换，换完后，合上相应的空开开关，启动风机。
•注意事项：更换电机时应注意联轴器的咬合程度，安装位置，油帽是否安装，及和开关时远离带电设备。
3、电池故障•Err094 电池充电时间/Timeout battery charging•Err135 电池测试三次故障，电压低/Battery test failed three times, low voltage•（1）故障原因：充电电阻烧损（100欧姆、220欧姆、1000欧姆）•工具：螺丝刀、万用表、内六角、小套棘轮、钳子、活板子、新的电阻•处理过程：停机，远程禁止，登机检修，断开电源，打开310柜，用螺丝刀拆下挡板，用万用表测量电阻阻值，确定换那个电阻，将新的换上，连好接线，用万用表测量阻值（1000欧姆和50欧姆），合上电源，检测电池电压，正常则启动风机。
•注意事项：注意带电设备，接线是否松动，挡板（可能会有静电）。
•（2）故障原因：电池电压不够（多发生在冬季）•工具：小套棘轮、+、-螺丝刀、新电池n组、万用表。
•处理过程：停机，远程禁止，登机检查，通过几次检测发现电池电压低，经分析，冬天冷，电池活性低导致，切断电源，用万用表测量发电机下的电池柜里电池电压，经测量发现有几块电池电压低于12V，换掉，重新检测电池电压，正常则启动风机。
•注意事项：一定要断开电源，测量电池前确认导线无虚接，最好测量一下充电电阻。
4、偏航故障•(1)风速仪错误•Err160 风速传感器测量错误/Anemometer measurement error.•Err161 保留/Reserve•Err162 9h小时持续风速为零/winspeed signal zero for 9h •Err163 风速传感器故障/Anemometer communication error •故障原因：风速传感器烧损、死机（无通讯）或天冷结冰。
•工具：万用表、+、-螺丝刀、帮扎带、钳子、偏口钳、活扳手、胶带•处理过程：停机，远程禁止，登机检查，通过断电来重新启动风速仪，试试，还是故障，断电，则更换风速仪，更换风速以的注意接线顺序。
更换完后，重启风速仪，正常则启动风机。
•注意事项：新旧风速仪接线不同，的对照图纸；更换风速仪需要在机舱外面（顶部）工作，注意当时的风速，作业时要使用延长绳；断电。
(2)偏航电机故障或螺栓位置（3.5kw）•Err254 偏航功率低于故障下限极值 /Yaw power below error limit at moving•故障原因：通过远程计算机观察，偏航功率过大或过小（正常值3.5kw）。
•工具：液压扳手及液压站、套筒、活板子、60扳手、刹车闸片、润滑油。
•处理过程：停机，远程禁止，登机检查，通过调节按有闸片的螺栓，松或者紧，取决于故障时偏航功率的大与小。
•注意事项：注意力矩值，过大会打坏螺栓。
(3)偏航传感器错误•故障原因：偏航传感器记数错误或损坏•工具：偏口钳、螺丝刀若干、小盒棘轮一套、新的偏航传感器。
•处理过程：停机，远程禁止，登机检查，调节凸轮，检查接线、如还不正常，则更换新的传感器。
•注意事项：机舱位置必须为零，注意齿合程度，接线，调节位置的螺丝松的要恰当。
5、通信故障•（1）plc通讯板故障•故障原因：接线有虚接或烧损•工具：偏口钳、螺丝刀若干、小盒棘轮一套、新的plc通讯板、万用表。
•处理过程：停机，远程禁止，登机检查，断开电源，更换新的plc通讯板。
•注意事项：必须断电（2）塔筒控制盒无通讯•故障原因：天气过冷，温度达不到，plc不过电•工具：偏口钳、螺丝刀若干、小盒棘轮一套、新的plc通讯板、万用表、导线。
•处理过程：调节温度控制盒或登机断开空开或强行过电•注意事项：6、变频器故障•Err023 功率变频器未连接CAN总线/Power converter not at the CANbus•Err024 变频器检测到故障/Error detected by powerconverter•Err029 690V线路册电流接触器熔丝/Fuse line side contactor 690V144 齿轮箱泵高速运行时断路器•故障原因：主要是电网波动•处理过程：在+NCC320柜中,将大变频器拆下,先拆光缆,然后拆母线接线端,拆母接头时应先进行放电,以防静电触电.如果需间隔一段时间再次角碰接头处,还尖先进行放电.然后拆下电源板及电源板上的散热器,拆下(机舱尾部方向)循环散热水管•注:在拆大变频器时在小变频器上面铺几块毛巾.防止小零件掉进小变频器,也可防止拆水管时有冷却液流出.•拆下旧大变频器的所有接线,但要保留上端固定变频器的四颗螺丝,最后拆这四颗螺丝,防止变频器突然掉落.抬住大变频器,拆下上端固定螺丝,将大变频器向上抬起一段距离(但不要完全抬出).用扳手卡住变频器,然后将接地线拆除.接地线在变频器后方,不抬起一段距离无法拆下接地线.•变频器是从320柜上方抬出去的,所以首先将柜的盖子拆掉将一个电感拆掉•将旧大变频器拆出后,安装新变频器.•安装前应先将变频器上一些易破损部件拆下来.防止在安装过程中碰坏(电源板拆下来,后安装),将新变频器安装进320柜,先接好接地线,然后装四颗固定螺丝,安装顺序基本按拆卸相反的顺序进行.7、电网掉电故障•Err001 变频器检测到电网掉电（Grid Loss detected by power converter）•故障原因：主要是电网波动•工具：万用表、螺丝刀、小盒棘轮一套、滤波电阻若干。
•处理过程：停机，远程禁止，登机检查，断开电源，保险烧坏•140A保险•350A保险•8A保险8、发电机集电环故障•Err024 变频器检测到故障/Error detected by power converter•故障原因：子故障136•工具：万用表、螺丝刀若干、中盒棘轮一套、碳刷、活扳手、开口扳手若干、导线、刷子。
•处理过程：（1）碳刷过短：停机，远程禁止，登机检查，断开电源，检查发电机侧碳刷长度，不合格则更换。
•（2）停机，远程禁止，登机检查，断开电源，碳刷长度不够，发现碳刷滑道磨损，需更换新的发电机集电环。
