第5章_伏安分析法
25.0mL 0.040molo.L-1 KNO3加10.0mL试样,加
81.3
5.0mL 1.7 ×10-3 mol.L-1 Pb2+, 稀释至50.0mL
00:07:33
cM′ CM
δ
id Kc
扩散电流正比于溶液中的金属离子达到极限值，不再 随外加电压的增加而改变
00:07:33
讨论：比例常数K（尤考维奇常数）
K= 607nD1/2m2/3t 1/6 所以: id=607nD1/2m2/3t 1/6c
n 电极反应的电子转移数 D 反应物在溶液中的扩散系数（cm2.s-1）； m 汞滴速率 （mg.s-1)； t 滴汞周期 （s）； c 反应物浓度（mmol.L-1)
U外-Ud=iR
注：此式仅当电解时电流密度 不大；溶液充分搅拌，使电极 表面的金属离子CM′与溶液本 体浓度CM相差很小时成立
00:07:33
当电流密度大时：
电极表面周围的金属离 子浓度由于电解反应迅速降 低，搅拌不充分，溶液本体 的金属离子来不及扩散到电 极表面补充，使得CM′>CM
E E RT ln cM nF
00:07:33
3.标准加入法 当须准确分析个别试样时，常采用标准加入法。
h KCx
H K (Vcx Vscs ) V VS
cx
H
(V
csVs hx Vs )
hxV
00:07:33
测量波高的方法：两切线与三切线法
00:07:33
5.3 半波电位 — 极谱定性分析原理
极谱波方程式—描述极谱波上电流与电位之间关系。
0.059 lg (id )a ia
n
ia
氧化波方程
式中：具有下标c的电流表示还原电流； 具有下标a的电流表示氧化电流
00:07:33
若电极上还原态不生成汞齐，溶液中既有氧 化态又有还原态，电位与电流的关系可以用相似 的办法得到：综合波方程
Ede E1/ 2
0.059 lg (id )c i n i (id )a
② 在碱性溶液中加入Na2SO3,在微酸 性溶液中通入抗坏血酸去还原氧；
③ 在强酸性溶液中加入Na2CO3 、 Fe粉去还原氧。
00:07:33
5、 氢波
溶液中的氢离子在汞电极上有极大的超电势， 以保证酸性溶液中在-1.2~-1.4V电位区间内不发生 氢还原反应，在中性溶液和碱性溶液中超电势甚至 还可以达到-2.1V
00:07:33
4．极谱分析时在溶液中加入表面活性物质是为了 消除下列哪种干扰电流? ( )
A 极谱极大电流 B 迁移电流 C 残余电流 D 残留氧的还原电流
00:07:33
5.在经典极谱法中, 极谱图上会出现电流峰, 这个现 象在极谱中称为___，它是由于滴汞表面的____不均， 致使表面运动导致电极表面溶液产生___，使还原物质 增多。此干扰电流可加入___消除。
lg(
AkB BkA
•
id
i) i
（6）
00:07:33
在一定的底液和实验条件下，E , A, B , kA及kB
都是常数，它们可合并为常数E'
Ede
E'
0.059 nlg源自idii（7）
E' E 0.059 AkB n BkA
当i
1 2
id时，响应的电位称为半波电位E1/ 2
:
lg id i 0 i
扩散速率与溶液本体浓度有关，可根据极限电流测 定溶液中金属离子的浓度
00:07:33
使用微铂电极的弊端
1.表面不能保持新鲜状态，不能保证良好的重现性 2.测量扩散电流时，电流值不是恒定，而是随测量 时间的增加而降低 3.进行新的测量时需要重新搅动溶液破坏原来电极 表面的扩散层，难以用简单一起连续记录极谱图
00:07:33
5.5 极谱分析的特点及其存在的问题
优点： 灵敏度高: 10-2 ~ 10-4mol.L-1 相对误差小: ±2% 无须分离同时测定4 ~ 5个微量组分 分析所用试样量很少 分析速度相对较快，重现性好 应用范围广
00:07:33
经典 极谱分析的缺点：
速度慢 方法灵敏度低 抗共存物质前波干扰的能力差 电位分辨能力差,ΔE1/2 ≥100mV
i kA (cA cA' )
(3)
(3)-(2)合并得：
cA'
id i kA
(4)
00:07:33
根据法拉第电解定律：还原产物的浓度与通过电 解池的电流成正比，令比例常数为1/kB则：
cB'
i kB
(5)
将（4）和（5）代入
E
EO
0.059 n
lg
AcA' BcB'
得：
Ede
EO
0.059 n
00:07:33
2．在极谱分析中, 通氮气除氧后, 需静置溶液半 分钟, 其目的是 ( )
A 防止在溶液中产生对流传质 B 有利于在电极表面建立扩散层 C 使溶解的气体逸出溶液 D 使汞滴周期恒定
3．迁移电流来源于
()
A 电极表面双电层的充电过程
B 底液中的杂质的电极反应
C 电极表面离子的扩散
D 电解池中两电极间产生的库仑力
由于金属离子浓度的降低，电极电位偏离原来的平衡 电位发生极化现象
00:07:33
改变条件以利用浓差极化与溶液浓度的关系：
以微铂电极代替原来具有较 大面积的铂片电极，电解时不搅 拌溶液
电流不再随外加电压的增加而 增加，而受Cd2+从溶液本体扩散到 达电极表面的速率所控制，达到一 个极限值，称为极限电流
化——去极化电极。 ★ 溶液静止，不搅动。 ★ 电解液被测离子浓度不太大，小于10-2 mol/L
特殊的目的何在？
使电解过程处于浓差极化状态 传质过程由浓差扩散所控制，获得极谱波
00:07:33
二、极谱分析过程和极谱波
绘制电流-电压曲线。
U = ( ESCE -Ede ) + i R
U = ESCE － Ede = －Ede( vs. SCE)
00:07:33
2. 迁移电流
产生的原因： 由于带电荷的被测离
子（或带极性的分子）在 静电场力的作用下运动到 电极表面所形成的电流。
消除方法： 加入强电解质。
00:07:33
3.极谱极大
产生的原因：汞滴上电荷分布均引起汞滴表面张力 不均匀，产生的切向运动会搅动附近溶液，加速扩 散和还原形成极大电流。 消除方法：表面活性剂。
00:07:33
代入式（7）中得：
E1/ 2
E'
E
0.059 n
AkB BkA
E1/2在一定底液及试验条件下为常数，与浓度无关， 可作为定性分析依据
00:07:33
将E1/2代替E′,代入式（7）中得到极谱波方程：
Ede E1/ 2
0.059 lg (id )c ic
n
ic
还原波方程
Ede E1/ 2
6.在极谱分析中为了建立浓差极化, 要求极化电极 ___, 溶液中被测物质的浓度____, 溶液____搅拌。
00:07:33
7. 用下列数据计算试样中铅的质量浓度,以 mg.L-1表示.
溶液
25.0mL 0.040mol.L-1KNO3稀释至50.0mL
在-0.65V测 得电流/mA
12.4
25.0mL 0.040mol.L-1KNO3加10.0mL试样溶液,稀释 58.9 至50.0mL
简单金属离子的极谱波方程式：
A+ ne- = B
E
EO
0.059 n
lg
AcA' B cB'
（1）
注： cA′和cA分别代表A在滴汞电极表面和在溶液中 的浓度； cB′可还原离子在滴汞电极表面的浓度
00:07:33
由扩散电流公式：
- id = kA cA
（2）
在未达到完全浓差极化前， cAe不等于零；则
00:07:33
5.2 扩散电流方程式 — 定量分析基础
b 金属离子在滴汞电极上的反应：
M n+ + ne- +Hg
E
E
RT nF
ln
cM'
M(Hg)
00:07:33
（
c x
)电极表面
cM
cM'
电解电流受电极表面金属离 子的扩散速率所控制
i K (cM cM' )
外加电压继续增加，cM′趋向于0
hs = KCs hx = KCx
当实验条件一致时，可得：
cx
cs hx hs
* 必须保证底液组成、温度、毛细管、汞柱 高度完全一致。
00:07:33
2.校正曲线法(标准曲线法)
先配制一系列标准溶液，分别作极谱图 ，得到极限扩散电流值h，作h ~ C 图，或线 性回归方程，由hx得到Cx 。
分析大量同一类的试样时，采用校正曲 线法较为方便。
00:07:33
讨论：影响id的因素
① 影响扩散系数的因素： 如离子淌度、离子强度、溶液粘度、介电常数 、温度等。
② 影响滴汞速度m与滴汞周期t的因素： 如汞柱高度、毛细管粗细、电极电位等
如果温度、底液及毛细管特性不变，则：
id与c成正比 —— 极谱定量分析基础
00:07:33
极谱定量方法
1.直接比较法
极谱分析是在特殊条件下进行的电 解分析。
00:07:33
一、电解池的伏安行为
当外加电压U外达到的Cd2+分解电 压Ud时，电解池内会发生如下的氧化 还原反应。
阴极还原反应:
合集下载
第5章_伏安分析法知识分享
2022/3/26
讨论：影响id的因素
① 影响扩散系数的因素： 如离子淌度、离子强度、溶液粘度、介电常数 、温度等。
② 影响滴汞速度m与滴汞周期t的因素： 如汞柱高度、毛细管粗细、电极电位等
如果温度、底液及毛细管特性不变，则：
id与c成正比 —— 极谱定量分析基础
2022/3/26
极谱定量方法
1.直接比较法
3．迁移电流来源于
()
A 电极表面双电层的充电过程
B 底液中的杂质的电极反应
C 电极表面离子的扩散
D 电解池中两电极间产生的库仑力
2022/3/26
4．极谱分析时在溶液中加入表面活性物质是为了 消除下列哪种干扰电流? ( )
A 极谱极大电流 B 迁移电流 C 残余电流 D 残留氧的还原电流
2022/3/26
所以i～U曲线i ～ Ede曲线基本重合
2022/3/26
讨论：
图中①～②段，仅有微小的 电流流过，这时的电流称为“残 余电流”或背景电流。
由于溶液静止，电极附近的镉离子在 电极表面迅速反应，此时，产生浓度梯度 （厚度约0.05mm的扩散层），电极反应 受浓度扩散控制。在④处达到扩散平衡。
2022/3/26
5.在经典极谱法中, 极谱图上会出现电流峰, 这个现 象在极谱中称为___，它是由于滴汞表面的____不均， 致使表面运动导致电极表面溶液产生___，使还原物质 增多。此干扰电流可加入___消除。
6.在极谱分析中为了建立浓差极化, 要求极化电极 ___, 溶液中被测物质的浓度____, 溶液____搅拌。
代入式（7）中得：
E1/2E' E0.0 n59 A BkkB A
E1/2在一定底液及试验条件下为常数，与浓度无关， 可作为定性分析依据
讨论：影响id的因素
① 影响扩散系数的因素： 如离子淌度、离子强度、溶液粘度、介电常数 、温度等。
② 影响滴汞速度m与滴汞周期t的因素： 如汞柱高度、毛细管粗细、电极电位等
如果温度、底液及毛细管特性不变，则：
id与c成正比 —— 极谱定量分析基础
2022/3/26
极谱定量方法
1.直接比较法
3．迁移电流来源于
()
A 电极表面双电层的充电过程
B 底液中的杂质的电极反应
C 电极表面离子的扩散
D 电解池中两电极间产生的库仑力
2022/3/26
4．极谱分析时在溶液中加入表面活性物质是为了 消除下列哪种干扰电流? ( )
A 极谱极大电流 B 迁移电流 C 残余电流 D 残留氧的还原电流
2022/3/26
所以i～U曲线i ～ Ede曲线基本重合
2022/3/26
讨论：
图中①～②段，仅有微小的 电流流过，这时的电流称为“残 余电流”或背景电流。
由于溶液静止，电极附近的镉离子在 电极表面迅速反应，此时，产生浓度梯度 （厚度约0.05mm的扩散层），电极反应 受浓度扩散控制。在④处达到扩散平衡。
2022/3/26
5.在经典极谱法中, 极谱图上会出现电流峰, 这个现 象在极谱中称为___，它是由于滴汞表面的____不均， 致使表面运动导致电极表面溶液产生___，使还原物质 增多。此干扰电流可加入___消除。
6.在极谱分析中为了建立浓差极化, 要求极化电极 ___, 溶液中被测物质的浓度____, 溶液____搅拌。
代入式（7）中得：
E1/2E' E0.0 n59 A BkkB A
E1/2在一定底液及试验条件下为常数，与浓度无关， 可作为定性分析依据
第05章 伏安与极谱分析-2
氧化波方程 P77 de = 1/2 -0.0592/z*lg [(id-i) / i]
式中，i和id是负值
综合波方程 de = 1/2 +0.0592/z*lg [ (id)c -i) / i- (id)a ] (id)c为还原电流 (id)a为氧化电流
§5.1.4 应用
1.
定量分析
尤考维奇方程 id=ksc ks=607 zD1/2m2/3t1/6 尤考维奇常数 波高测量
Current goes to zero and then becomes anodic due to the reoxidation of the produced Fe(CN)64-. The anodic current peaks and then decreases as the accumulated Fe(CN)64- Is used up by the anodic reaction. The whole process is ended.
φ
pc
-φ
φ
pa
对可逆电极过程:
ip= K z3/2AD1/2v1/2c
ipa≈ipc，
φpc=φ1/2-1.11RT/zF φpa=φ1/2+1.11RT/zF Δφp=2.22RT/zF =φpa—φpc=56/z(mV) 经验表明，若z=1,Δφp通常在55-65mV。P96
二、应用
电极反应可逆性判断:
Cyclic Voltammogram {6.0 mM K3Fe(CN)6 and 1.0 M KNO3}
Between points D and F, the current decays. Current is reversed at point F but the current continues to be cathodic because the potentials are still negative enough to cause the reduction of Fe(CN)63-. Between H and I the potential becomes positive enough so that reduction of Fe(CN)63- can no longer occur.
第5章伏安分析法
二、电解池的伏安行为
当外加电压达到Ｃd2+的电解 还原电压时，电解池内会发生 氧化还原反应。
阴极：Cd2+ + 2e Cd
阳极：
2OH- －2e
H2O + 1/2 O2
U外 ∝ i
U外- Ud= iR
(Cd2+)
二、电解池的伏安行为
浓差极化：由于电解过程中电极表面离子浓度与 溶液本体浓度不同而使电极电位偏离平衡电位的 现象。
，当外加电压未达分解电压时 所观察到的微小电流。
产生原因： a.由于溶液中存在微量易在滴 汞电极上还原的杂质所致． b.电容电流（由于对滴汞电极 和待测液的界面双电层充电形 成的，故又称充电电流） 消除方法：
0.0120 39.55.00
99.0 (25.0 5.00) 25.039.5
0.00120mol / L
§5-４ 定性分析依据
半波电位(E1/2)： 是当电流等于平均 极限扩散电流的一 半时对应的电位。 它不随被还原离子 的浓度不同而改变 ，故用半波电位来 作为定性分析的依 据。
§5-5干扰电流及其消除方法 1.残余电流：在极谱分析时
（４）电解液组成的影响
§5-３极谱定量分析方法
1.极谱定量方法一般有3种：
（1）直接比较法：在相同实验条件下，分别
测浓度为Cs的标准液及未知液的极谱波的波
高hs及hx。
Cx
hx hs
cs
从而求出未知液的浓度
同一条件指两个溶液的底液组成、温度、
毛细管、汞柱高度等保持一致。
（2）标准曲线法：配制一系列含有不同浓度的待测离 子的标准溶液，在相同的实验条件下作各个溶液的 极谱波，求出各溶液的扩散电流
课件伏安分析法.ppt
汞滴滴落速度：2-3滴/10s。电压由0V逐渐增加，绘制电 流-电压曲线。
图中a～b段，仅有微小的电流流过，这时的电流称为“ 残余电流”或背景电流。当外加电压到达Cd2+的析出电位时，
2024/10/8
8
（-0.5V～-0.6V），Cd2+开始在滴汞电极上迅速反应:
滴汞电极: 甘汞电极:
Cd2+ + 2e + Hg = Cd（Hg）（汞齐） 2Hg - 2e + 2Cl- = Hg2Cl2
Ede = E ⊝ +
0.O59 n
lg
ABccABee
2024/10/8
20
-id = kA cA
未达到极限电流之前：
-i = kA （cA- cAe）
则：
cAe =
-id + i kA
由法拉第电解定律： cBe =
-i kB
Ede =
E
⊝
+
0.O59
n
lg（
A B
kB kA
•
id -i i
）
令：E´ = E ⊝ + 0.On59
第四节 干扰电流及其消除方法 1.残余电流 （a）微量杂质等所产生的微弱电流
产生的原因：溶剂及试剂中的微量杂质及微量氧等。 消除方法：可通过试剂提纯、预电解、除氧等； （b）电容电流（也称充电电流） 影响极谱分析灵敏度的主要因素。 产生的原因：由于汞滴表面与溶液间形成的双电层，在与 参比电极连接后，随着汞滴表面的周期性变化而发生的充电现 象所引起。分析过程中由于汞滴不停滴下，汞滴表面积在不断
消除方法： 加入强电解质（支持电解质，为惰性电解质，如KCl、HCl、 H2S04等）。加入强电解质后，被测离子所受到的静电吸引力 减小。一般支持电解质的浓度比待测物质的浓度大100倍以上。 3.极谱极大 在极谱分析过程中产生的一种特殊现象，即在极谱波刚出 现时，扩散电流随着滴汞电极电位的降低而迅速增大到一极大
图中a～b段，仅有微小的电流流过，这时的电流称为“ 残余电流”或背景电流。当外加电压到达Cd2+的析出电位时，
2024/10/8
8
（-0.5V～-0.6V），Cd2+开始在滴汞电极上迅速反应:
滴汞电极: 甘汞电极:
Cd2+ + 2e + Hg = Cd（Hg）（汞齐） 2Hg - 2e + 2Cl- = Hg2Cl2
Ede = E ⊝ +
0.O59 n
lg
ABccABee
2024/10/8
20
-id = kA cA
未达到极限电流之前：
-i = kA （cA- cAe）
则：
cAe =
-id + i kA
由法拉第电解定律： cBe =
-i kB
Ede =
E
⊝
+
0.O59
n
lg（
A B
kB kA
•
id -i i
）
令：E´ = E ⊝ + 0.On59
第四节 干扰电流及其消除方法 1.残余电流 （a）微量杂质等所产生的微弱电流
产生的原因：溶剂及试剂中的微量杂质及微量氧等。 消除方法：可通过试剂提纯、预电解、除氧等； （b）电容电流（也称充电电流） 影响极谱分析灵敏度的主要因素。 产生的原因：由于汞滴表面与溶液间形成的双电层，在与 参比电极连接后，随着汞滴表面的周期性变化而发生的充电现 象所引起。分析过程中由于汞滴不停滴下，汞滴表面积在不断
消除方法： 加入强电解质（支持电解质，为惰性电解质，如KCl、HCl、 H2S04等）。加入强电解质后，被测离子所受到的静电吸引力 减小。一般支持电解质的浓度比待测物质的浓度大100倍以上。 3.极谱极大 在极谱分析过程中产生的一种特殊现象，即在极谱波刚出 现时，扩散电流随着滴汞电极电位的降低而迅速增大到一极大
伏安分析法
温度、离子强度等因素及毛细管的影响
1 21
id KnD2m 3t 6c
影响扩散电流常数的因素：离子淌度、离子 强度、溶液黏度、介电常数、温度等。保证 待测溶液的各种条件恒定不变，控制温度。 影响毛细管常数的因素：毛细管内径，汞柱 高度。使汞柱高度维持恒定。
4、直流极谱波方程式
极谱波方程式：用于描述极谱波上任意时刻电 流、极限扩散电流与电极电位之间的关系。
三、方波极谱法
方波极谱法：为解决充电电流干扰，提高测 定灵敏度而发展起来的一种快速极谱法。
将叠加的交流正弦波 改为方波，使用特殊 的时间开关，利用充 电电流随时间很快衰 减的特性，在方波改 变方向前一瞬间记录 通过电解池交流极化 电流信号。 记录的
法拉第电流
峰电流与峰电位
电极面积
1
峰电流: i p 1.4107 n2Es D2 Ac
简单金属离子：Mn+ +ne +Hg = M（Hg）
极谱波方程式：EDME
E1/ 2
0.0591 lg n
id
i
i
半波电位 定性分析的依据
E DME
E1/ 2
0.0591 lg
n
id
i i
还原波+，氧化波得以E到D一ME～直l线g i，d i其i 作斜率图：
lg id i
i
一、直流极谱法
以滴汞电极为极化电极（工 作电极），饱和甘汞电极为 去极化电极（参比电极）进 行特殊的电解反应，根据电 流-电位曲线对被测物质进 行定量分析。
特殊性：使用了一支极化电 极和一支去极化电极；在溶 液静止的情况下进行的非完 全的电解过程。
极化电极和去极化电极
极谱分析法和溶出伏安分析法
第5章 极谱分析法和溶出伏安分析 3
极化电极——由于滴汞电极面积很小，电解时电流密度很大，很容易发生
浓差极化，所以，在极谱分析中，滴汞电极为极化电极。
去极化电极——而甘汞电极其面积比滴汞电极大得多，电解时电流密度
很小，一般不会发生浓差极化，在一定条件下，其电极电位不变，所以，甘 汞电极为去极化电极。 下面以电解 CdCl2 溶液为 例说明极谱分析的一般过程。将1×10-3 mol/L CdCl2 溶液加入电解池中，同时加入 0.1 mol/L KCl 作支持电解质，加入几滴极大抑制剂，通 氮除氧，调节汞滴下落速度为3～5 s/滴，以滴 汞电极为阴极，甘汞电极为阳极，在静止溶液 中进行电解。通过移动滑线电阻触点 C 的位 置，使外加电压由0～-1V间逐渐增加。每改变 一次外加电压都记下相应的电流值。然后以电 流为纵坐标，外加电压为横坐标作图，即得到 电解镉离子的电流-电压曲线，即镉离子的极 化曲线，这就是所谓的极谱图。见图5.2。
第5章 极谱分析法和溶出伏安分析 7
2. 极谱分析的基本原理
极谱分析中，外加电压、电极电位和电流等之间的关系可用电解方程表示：
V = Ea − Ed.e + iR + η
外加电压 阳极电位 滴汞电极阴极电位 电压降 过电位
由于金属在滴汞电极上的过电位一般很小，可忽略；又由于极谱电流很小， 又有大量支持电解质，故电压降也可忽略，则
id = k c
第5章 极谱分析法和溶出伏安分析 11
id = k c
此时，若滴汞电极电位继续变负，扩散电流也不会再增大，所以在极谱图 上出现一个平台，这就是说，这时电极达到了完全浓差极化。在这种情况 下，极限扩散电流与被测离子的浓度成正比，如上式所示，这就是极谱定 量分析的依据。 由此可见，完全浓差极化是极谱分析的前提和基础。极谱波的产生就 是由于极化电极上出现的浓差极化现象引起的，所以，其电流-电压曲线也 称为极化曲线，“极谱”的名称也由此而来。 产生浓差极化的条件： 1） 作为极化电极的面积要小，这样电流密度就很大，单位面积上起电极 反应的离子数量就很多，电极表面被还原的离子浓度就易趋近于零； 2） 溶液中被测物质的浓度要低，一般不大于10-2 mol/L，使其在电极表面 易趋近于零； 3） 溶液不搅拌，有利于在电极表面附近建立起扩散层。
极化电极——由于滴汞电极面积很小，电解时电流密度很大，很容易发生
浓差极化，所以，在极谱分析中，滴汞电极为极化电极。
去极化电极——而甘汞电极其面积比滴汞电极大得多，电解时电流密度
很小，一般不会发生浓差极化，在一定条件下，其电极电位不变，所以，甘 汞电极为去极化电极。 下面以电解 CdCl2 溶液为 例说明极谱分析的一般过程。将1×10-3 mol/L CdCl2 溶液加入电解池中，同时加入 0.1 mol/L KCl 作支持电解质，加入几滴极大抑制剂，通 氮除氧，调节汞滴下落速度为3～5 s/滴，以滴 汞电极为阴极，甘汞电极为阳极，在静止溶液 中进行电解。通过移动滑线电阻触点 C 的位 置，使外加电压由0～-1V间逐渐增加。每改变 一次外加电压都记下相应的电流值。然后以电 流为纵坐标，外加电压为横坐标作图，即得到 电解镉离子的电流-电压曲线，即镉离子的极 化曲线，这就是所谓的极谱图。见图5.2。
第5章 极谱分析法和溶出伏安分析 7
2. 极谱分析的基本原理
极谱分析中，外加电压、电极电位和电流等之间的关系可用电解方程表示：
V = Ea − Ed.e + iR + η
外加电压 阳极电位 滴汞电极阴极电位 电压降 过电位
由于金属在滴汞电极上的过电位一般很小，可忽略；又由于极谱电流很小， 又有大量支持电解质，故电压降也可忽略，则
id = k c
第5章 极谱分析法和溶出伏安分析 11
id = k c
此时，若滴汞电极电位继续变负，扩散电流也不会再增大，所以在极谱图 上出现一个平台，这就是说，这时电极达到了完全浓差极化。在这种情况 下，极限扩散电流与被测离子的浓度成正比，如上式所示，这就是极谱定 量分析的依据。 由此可见，完全浓差极化是极谱分析的前提和基础。极谱波的产生就 是由于极化电极上出现的浓差极化现象引起的，所以，其电流-电压曲线也 称为极化曲线，“极谱”的名称也由此而来。 产生浓差极化的条件： 1） 作为极化电极的面积要小，这样电流密度就很大，单位面积上起电极 反应的离子数量就很多，电极表面被还原的离子浓度就易趋近于零； 2） 溶液中被测物质的浓度要低，一般不大于10-2 mol/L，使其在电极表面 易趋近于零； 3） 溶液不搅拌，有利于在电极表面附近建立起扩散层。
Chapter 5 -伏安法和极谱分析法
de
2 s 0 . 0592 [ Pb ] ’ lg = 2 [Pb(Hg)]s
Instrumental Analysis
Voltammetry & Polarography
极谱波的形成
3. 极限扩散电流阶段： - 0.9 V < de< - 0.5 V
电极表面 [Pb2+]s：↓，→ 0
Instrumental Analysis
Voltammetry & Polarography
极谱分析中的干扰电流及其消除
X 迁移电流：电解池正负极对待测离子的静电吸引或排斥力
消除方法：在溶液中加入大量支持电解质
X
极谱极大（影响，消除） 电解开始后，电流随DME电位的增加而迅速增大的一个极
大值（畸峰），当 DME 电位变得更负时这种现象消失，电流下 降到正常的扩散电流值后趋于正常 消除方法：降低溶液流动性
Instrumental Analysis
பைடு நூலகம்
Voltammetry & Polarography
极谱定量分析的依据 - 扩散电流方程
Ilkovic（尤考维奇）方程式（DME）：
1 2 2 3 1 6
id ,max 708 zD m t c
每滴汞寿命的最后时刻获得的最大扩散电流
id,max：最大扩散电流（μA）
证明 id与被测物的浓度成正比 ----- 极谱定量分析的基础
• 半波电位（φ1/2）：电流等于极限扩散电流一半所对应的滴 汞电极电位（1935，J. Heyrovsky）
• 不同的物质具有不同的半波电位：极谱定性分析的根据
（1922年，极谱分析最早由捷克著 名物理化学家J. Heyrovsky创立， Nobel Prize in Chemsitry, 1959）
伏安分析法
第五章 伏安分析法
Voltammetric analysis 第二节
扩散电流方程----极谱定 量分析基础 Diffusion equations
一、尤考维奇方程式 Ilkovic equations 二、讨论
Discussion
三、极谱的定量分析方法
Quantity analysis
第二节 扩散电流方程式–––极谱定量基础
经典极谱测 小于0.01 mM有困难！
id 607nD m t c
1/ 2 2 / 3 1/ 6
607 1 (1.0 10-5 )1/2 12/3 41/6 0.1 0.24 mA
新极谱
id 607nD m t c
1/ 2 2 / 3 1/ 6
其中id (mA)，t（s） 滴汞周期，m(mg / s) 汞流速， C（mM），D（cm2 / s） 扩散系数
汞流速度与汞柱压力呈 正比， 滴汞周期与汞柱压力呈 反比， m 2 / 3t 1/ 6 p 2 / 3 p 1/ 6 , p h, m 2 / 3t 1 / 6 h mp t 1/p p
即 m 2 / 3t 1 / 6
id h
其中id (mA)，t（s） 滴汞周期，m(mg / s) 汞流速， C（mM），D（cm2 / s） 扩散系数
二、 迁移电流
加惰性电解质，其浓度 比被测组分大50－100倍
三、 极大现象
产生原因： 1）电流密度j不匀，电位分布不匀。汞滴上端毛细管屏蔽效应，j 比下部小 2）电位分布不匀，表面张力不匀。σ大的地方收缩，σ小的地方 扩张，引起切向运动 3）切向运动引起溶液搅动，i↑ 4）极大以后，完全浓度极化，降至id值 消除方法：加表面活性剂，如动物胶，σ大的多吸附：σ下降更多 ，达到σ的均匀分布，消除切间运动，但表面活性剂不能太大，＜ 0.02％，否则粘度↑，D↓, id↓,甚至极谱变形。
第五章 伏安分析法 Voltammetry
第五章伏安分析法(Voltammetry)伏安法和极谱法是一种特殊的电解方法，是以小面积、易极化的电极作工作电极、以大面积、不易极化的电极为参比电极组成电解池，电解被分析物质的稀溶液，由所测得的电流－电压特性曲线来进行定性和定量分析的方法。
当以滴汞作工作电极时的伏安法，称为极谱法（Polarography），它是伏安法的特例。
1922年由Jaroslav Heyrovsky创立。
因其在这一研究中的杰出贡献，1959年Heyrovsky 被授予诺贝尔化学奖。
从六十年代末，随着电子技术的发展以及固体电极、修饰电极的广泛使用以及电分析化学在生命科学、材料科学、医药、环境分析中的广泛应用，使伏安分析法得到了长足的发展，本节重点介绍伏安分析目前最常用的三种方法即循环伏安法、极谱分析法和电流型生物传感器。

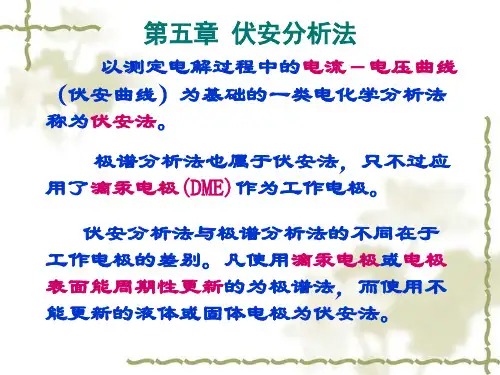

在含义上，伏安法和极谱法是相同的，而两者的不同在于工作电极：——极谱法的工作电极是表面能周期性更新的液态电极，即滴汞电极；——伏安法的工作电极是电解过程中表面不能更新的固定液态或固态电极，如悬汞、汞膜、玻璃碳、铂电极等；（有的书把两者统称为极谱法）伏安和极谱分析法安其电解过程可以分为两大类：控制电位极谱法——如直流极谱法，单扫描极谱法，脉冲极谱法，方波极谱法，催化极谱法，溶出伏安法，循环伏安法等。
控制电流极谱法——如计时极谱法，交流示波极谱法等（本课程介绍控制电位极谱法，且主要是直流极谱法）伏安法-电位分析-电解分析区别：（伏安分析法是在一定的电位下对体系电流的测量；而电位分析法是在零电流条件下对体系电位的测量。
）一、电解池的伏安行为浓差极化二、极谱分析法（一）极谱分析的原理与过程1、极谱分析的原理与过程极谱分析：在特殊条件下进行的电解分析。
特殊性：使用了一支极化电极和另一支去极化电极作为工作电极；在溶液静止的情况下进行的非完全的电解过程。
极化电极与去极化电极极谱波（电流-滴汞电极电位曲线）2、极限扩散电流i d3、极谱曲线形成条件4、滴汞电极的特点（二）扩散电流方程1、尤考维奇方程2、影响扩散电流测定的主要因素（三）干扰电流与抑制1、残余电流2、迁移电流3、极谱极大4、氧波、氢波、前波（四）极谱定性方法（五）极谱定量分析方法极谱滴定法（伏安滴定法）（六）经典直流极谱法的应用经典直流极谱的缺点（七）新的极谱分析方法经典极谱法具有较大的局限性。
伏安分析法
4．溶液组分
• id与c在滴汞时间太短时不成直线，因为受快速滴汞搅 动，干扰了扩散层。一般滴汞时间3~7秒
三、定量分析方法
• 在由实验所得到的极谱图中，极限电流减 去残余电流后得到的扩散电流的大小，与 溶液中被测离子的浓度成正比．
• 扩散电流的大小，在极谱图上通常以波高 来表示．
h＝Kc
1．波高的测量
）
一定电压下，受扩散控制的电解电流
i K (c ce )
当外加电压继续增加使滴汞电极电位变得更负时：
ce 0
该扩散电流id与被测物质的浓度成比例，这是定量分析的基础。
id Kc
K 607nD m t
1 2
2 3
1 6
尤考维奇常数
所以：
id 607nD m t c
扩散电流方程式， 又称尤考维奇方程
将式(4)及(5)代入(1)得：
cAe=(-id+
(5)
(1)
0.059 Ac Ae Ede E lg n B cBe
0.059 Ak B id i Ede E lg (6) n Bk A i
对某一还原物质A，在一定实验条件下，E°、γA、γB、kA、 kB都是常数，他们可以合并为一个新的常数E ′，则
由于溶液静止，电极附近的铅离 子在电极表面迅速反应，此时，产
生浓度梯度 （厚度约0.05 mm的扩
散层），电极反应受浓度扩散控制。 在④处，达到扩散平衡。
平衡时，电解电流仅受
扩散运动控制，形成极
限扩散电流 id （极谱定 量分析的基础）。 图中处电流随电压变 化的比值最大，此点对
应的电位称为半波电位
（3）标准加入法
