弹片压力变形计公式
五金冲压弹片展开计算公式
五金冲压弹片展开计算公式五金冲压弹片在我们的日常生活和工业生产中可不少见，从小小的电子设备零件到大型机械部件，都可能有它的身影。
那要搞清楚五金冲压弹片的展开计算，咱们得先弄明白几个关键的概念和原理。
就拿我之前在一个小工厂里的经历来说吧，那时候厂里接到一个订单，要生产一批特殊规格的五金冲压弹片。
老板把这个任务交给了我们几个技术人员，可把我们给难住了。
为啥呢？因为这弹片的展开计算要是弄错了，那材料浪费不说，还可能耽误交货时间，惹得客户不高兴。
五金冲压弹片展开计算的基本原理，其实就是根据材料的特性和弹片的形状，把弯曲部分和拉伸部分进行合理的换算，从而得出展开后的尺寸。
这就好比我们折纸，把一张纸折成各种形状，然后再想办法还原成原来平整的样子，算出原来那张纸的大小。
在计算的时候，我们得考虑材料的厚度。
比如说，如果弹片的弯曲半径比较小，那材料在弯曲过程中，内外侧的长度就会有差异。
这就像我们弯一根铁丝，弯得越急，铁丝内外侧的长度差就越大。
还有一个关键因素就是中性层。
中性层就像是弹片的“平衡带”，在弯曲过程中它的长度基本不变。
找到这个中性层，对于准确计算展开尺寸至关重要。
那怎么找到中性层呢？这可不是一件容易的事儿。
一般来说，我们可以根据材料的性质和弯曲半径来估算。
不同的材料，中性层的位置也有所不同。
比如说，对于常见的钢材，中性层大概在材料厚度的 0.4 到 0.5 倍位置。
另外，拉伸部分的计算也不能马虎。
拉伸会导致材料变薄，所以在计算展开尺寸时，要根据拉伸的程度对材料的面积进行相应的修正。
我们再回到之前说的那个工厂订单。
经过反复的测量、计算和试验，我们终于算出了准确的展开尺寸。
当第一批弹片生产出来，尺寸完全符合要求的时候，大家都松了一口气，老板也露出了满意的笑容。
总之，五金冲压弹片展开计算虽然有点复杂，但只要我们掌握了方法，考虑到各种影响因素，就能够准确地计算出展开尺寸，生产出符合要求的弹片。
这不仅能节省材料，提高生产效率，还能保证产品的质量，让客户满意。
弹片弹力计算公式
计算参数
代表符号
赋值
弹力结果(N)
弹片宽度(mm)
b
6
Spring板厚(mm)
H
SUS 301 3/4H弹性系数(Kg/m㎡)
E
20000
变形量(mm)
要赋值
弹片弹力的计算公式为：W=(b*H3*E*δ)/(4*L3)，其中b(弹片宽度)mm，H(Spring板厚)mm，E(SUS 301 3/4H弹性系数)kg/mm2，δ(变形量)mm，L(弹片长度)mm，在计算弹力的时候，折弯脚最好不要考虑进去，直接按照公式进行计算，不过理论计算和实际测试会有差别的。所以要注意：通常情况下理论计算的力通常会大于正常产品测试的力（正常产品指开模的产品），但mockup打样测试的力有时会比开模产品的力大，有时会比开模产品的力要小，要看具体的状况来定
弹簧计算公式范文
弹簧计算公式范文弹簧是一种常用的机械弹性元件，主要用于储存能量、缓冲震动、调节压力和支撑重物等多种应用。
弹簧的计算公式主要包括弹性力、弹簧刚度、变形量和共振频率等。
1.弹性力的计算公式：弹簧的弹性力是指弹簧所受的恢复力，即外力消失后，弹簧产生的力。
弹性力与弹簧的变形量成正比。
F=k*x其中，F为弹性力，k为弹簧的刚度系数，x为弹簧的变形量。
2.弹簧刚度的计算公式：弹簧的刚度是指单位变形量产生的弹性力。
刚度系数越大，弹簧刚度越高。
k=(G*d^4)/(8*n*D^3)其中，k为弹簧刚度，G为弹簧材料的剪切模量，d为弹簧丝径，n为弹簧的圈数，D为弹簧的平均直径。
3.弹簧变形量的计算公式：弹簧的变形量是指弹簧在受力后的长度变化。
x=F/k其中，x为变形量，F为外力，k为弹簧刚度。
4.弹簧的共振频率计算公式：共振频率是指弹簧在一定条件下形成共振的频率。
f=1/(2*π)*√(k/m)其中，f为共振频率，k为弹簧刚度，m为弹簧的质量。
此外，还有一些特殊情况下的弹簧计算公式：5.扭簧的刚度计算公式：扭簧的刚度是指扭簧所受的力矩与其转角之间的比值。
k=(G*d^4)/(10.4*n*D^3)其中，k为扭簧刚度，G为扭簧材料的剪切模量，d为扭簧丝径，n为扭簧的圈数，D为扭簧的平均直径。
6.悬挂式弹簧的刚度计算公式：悬挂式弹簧是指一端固定，另一端受力，通常用于汽车悬挂系统等。
k=(G*d^4)/(8*n*D^3)其中，k为悬挂式弹簧刚度，G为弹簧材料的剪切模量，d为弹簧丝径，n为弹簧的圈数，D为弹簧的平均直径。
综上所述，弹簧的计算公式涵盖了弹性力、弹簧刚度、变形量和共振频率等多个方面，可根据实际需求选择相应的计算公式进行弹簧的设计和分析工作。
弹片弹力计算公式
计算参数
代表符号
赋值
弹力结果(N)
弹片宽度(mm)
b
6
Spring板厚(mm)
H
SUS 301 3/4H弹性系数(Kg/m㎡)
E
20000
变形量(mm)
δ
弹片长度/力臂长度(mቤተ መጻሕፍቲ ባይዱ)
L
11
蓝色数字需要赋值
弹片弹力的计算公式为：W=(b*H3*E*δ)/(4*L3)，其中b(弹片宽度)mm，H(Spring板厚)mm，E(SUS 301 3/4H弹性系数)kg/mm2，δ(变形量)mm，L(弹片长度)mm，在计算弹力的时候，折弯脚最好不要考虑进去，直接按照公式进行计算，不过理论计算和实际测试会有差别的。所以要注意：通常情况下理论计算的力通常会大于正常产品测试的力（正常产品指开模的产品），但mockup打样测试的力有时会比开模产品的力大，有时会比开模产品的力要小，要看具体的状况来定

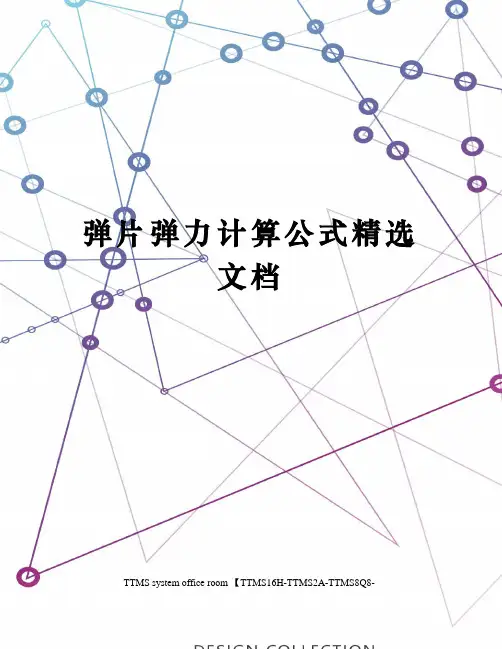

弹片弹力计算公式精选文档
计算)
弹片宽度(mm)
b
6
Spring板厚(mm)
H
SUS 301 3/4H弹性系数(Kg/m㎡)
E
20000
变形量(mm)
δ
弹片长度/力臂长度(mm)
L
11
蓝色数字需要赋值
弹片弹力的计算公式为：W=(b*H3*E*δ)/(4*L3)，其中b(弹片宽度)mm，H(Spring板厚)mm，E(SUS 301 3/4H弹性系数)kg/mm2，δ(变形量)mm，L(弹片长度)mm，在计算弹力的时候，折弯脚最好不要考虑进去，直接按照公式进行计算，不过理论计算和实际测试会有差别的。所以要注意：通常情况下理论计算的力通常会大于正常产品测试的力（正常产品指开模的产品），但mockup打样测试的力有时会比开模产品的力大，有时会比开模产品的力要小，要看具体的状况来定
弹片弹力计算公式
计算参数
代表符号
赋值
弹力结果(N)
弹片宽度(mm)
b
6
Spring板厚(mm)
H
SUS 301 3/4H弹性系数(Kg/m㎡)
E
20000
变形ห้องสมุดไป่ตู้(mm)
δ
弹片长度/力臂长度(mm)
L
11
蓝色数字需要赋值
弹片弹力的计算公式为：W=(b*H3*E*δ)/(4*L3)，其中b(弹片宽度)mm，H(Spring板厚)mm，E(SUS 301 3/4H弹性系数)kg/mm2，δ(变形量)mm，L(弹片长度)mm，在计算弹力的时候，折弯脚最好不要考虑进去，直接按照公式进行计算，不过理论计算和实际测试会有差别的。所以要注意：通常情况下理论计算的力通常会大于正常产品测试的力（正常产品指开模的产品），但mockup打样测试的力有时会比开模产品的力大，有时会比开模产品的力要小，要看具体的状况来定
弹片设计原理
基本公式：
EI
M
=
ρ
1
（弯矩与曲率的关系公式）； EI M
dx
v d =2
2（挠曲线的近似微分方程）； M 为纯弯曲时，截面的弯矩；E 为材料弹性模量；I 为横截面中性轴惯性矩；()x f v =为挠
曲线方程；ρ/1为挠曲线曲率；对于矩形截面，12
3
bt I =。
EI
l P f B 33
⋅-= 悬臂梁一端受压时的偏移量计算公式；P 为压力。
I
My
=
σ 纯弯曲时正应力计算公式，y 为考察点对中性轴的偏移量。
计算：
当知道弹片形状尺寸、材料特性和一端压紧的偏移量时，可以计算压力P ：
（对于矩形截面，12
3
bt I =
）
此时，弹片弯曲的挠曲线方程是：
)3(62
x l EI
px v --=；
由于EI Px
EI lP dx
v d +-=22 当x=0时最大，曲线曲率最大，因此，悬臂梁的固定端弯曲曲率最大。
产生最大弯曲正应力的地方是，距离中性面y=t/2的悬臂梁表面。
I
Mt 2max =
σ； 根据力矩平衡的条件，M l P =⋅ 得到弹片由于弯曲得到的最大正应力：
可以通过自由端在装配前后的偏移量得到需要的压紧力P ；另外，需要校核弯曲的最大
正应力是否超过材料的弹性许用应力的范围。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
弹力计算公式
弹力计算公式压力弹簧·压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；·弹簧常数公式（单位：kgf/mm）：G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500 d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈,钢丝材质=琴钢丝拉力弹簧拉力弹簧的k值与压力弹簧的计算公式相同·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧·弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).·弹簧常数公式（单位：kgf/mm）:E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p=3.1416(a)压缩弹簧▪压缩弹簧之设计数据,除弹簧尺寸外,更需要计算出最大负荷及变位尺寸之负荷▪弹簧常数 :以 k表示,当弹簧被压缩时,每增加1mm行程之负荷(kgf/mm).▪弹簧常数公式 :G × d4K = ————————— (kgf/mm).8 × Dm3× NcG= 线材之钢性模数琴钢线 G=8000 ,不锈钢线 G=7300 ,磷青铜线 G=4500 ,黄铜线G=3500d = 线径Do=OD =外径Di= ID = 内径Dm=MD =中心径 =Do-dN = 总圈数Nc =有效圈数=N-2▪弹簧常数计算例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,弹簧材质=琴钢线G ×d4 8000×2 4k = ——————— = —————— = 0.571 kgf/mm.8 × Dm3× Nc8×203×3.5(b)拉伸弹簧▪拉伸弹簧之 k值,与压缩弹簧计算式同.(c)扭力弹簧▪弹簧常数 :以 k 表示,当弹簧被扭转时,每增加1°扭转角之负荷 (kgf/mm).▪弹簧常数公式:E × d4k = ——————————— (kgf/mm).1167 × Dm× π× N ×RE= 线材之钢性模数∙琴钢线 E=21000 ,不锈钢线 E=19400 ,磷青铜线 E=11200 ,黄铜线 E=11200d = 线径Do=OD =外径Di= ID = 内径Dm=MD =中心径 =Do-d N = 总圈数R =负荷作用之力臂 = 3.1416。
