穿心打捞工艺简介
穿心打捞工艺简介
一、前言
在地球物理测井中，经常发生测井仪器和电缆在井下遇卡的情况。
井斜、大小井眼、键槽、泥饼、“狗腿子”、套管鞋破裂以及地层垮塌都可能对仪器、电缆造成堵卡。
目前较为成熟的打捞措施就是穿心打捞工艺，本文对这项工艺在AT1001井的应用作了概括总结，可供油田从事测井工作以及测井行业管理工作的技术人员参考。
二、穿心打捞原理
穿心打捞，就是使电缆穿过整个钻具中心，用钻具连接打捞工具下入井内进行打捞的一种工艺。
这种打捞工艺在下钻过程中就可以解除电缆的粘卡，起到保护电缆的作用。
同时，由于电缆起到悬吊仪器和导向的作用，保证了打捞的成功，并能很好地保护井下仪器。
但是，这种打捞工艺是在常规方法无法实现解卡而整个连接系统尚未破坏的情况下方可进行。
三、工作步骤
1. 把电缆拉紧到一定吨位（电缆张力稍大于自由悬重），利用“T”形卡钳把电缆固定在井口上（见图1）。
2. 在井口附近适当的位置上切断电缆，并在其断口两端制作接头, 上半部加固加重，并将天滑轮改吊在井架上端（见图2）。
3. 把选好的打捞工具连接在第一根钻具下端。
4. 用钻井游动滑车起吊钻具，并将快速接头上半部从钻具上端穿过水眼与电缆快速接头下端连接。
5. 绞车上提电缆（拉力略大于悬重），拆除“T”形卡,匀速地把钻具下入井内。
6. 钻具下入井口后用卡瓦固定在井口，随后放松电缆，用“C”形挡板把快速接头卡在钻具顶端，用卡钳分离快速接头。
7. 上提游动滑车和快速接头上半部，起吊第二根立柱，并将快速接头穿过水眼与其下端连接，其后继续下钻。
按上述5-7工序反复进行，直到打捞工具接触遇卡仪器。
8. 循环泥浆冲洗井下仪器。
接上钻井液循环短接，将循环钻井液“C”形堵头放入钻井液循环短接水眼内，下放电缆，使快速接头的公头坐落在循环钻井液“C”形堵头上，用快速接头释放钳将快速接头脱开，接上放钻杆，用低排量循环钻井液1-2周，处理好井中的钻井液，保护井筒。
同时冲洗打捞器具内部，有助于打捞作业。
9. 打捞井下仪器。
卸掉放钻杆和钻井液循环短接，对接电缆快速接头，上提电缆检验电缆张力有无异常变化。
接上一柱钻杆，缓慢下放，逐渐接近井下仪器打捞头，当张力增加5KN时，停止下钻。
上提钻具10m，如果打捞到井下仪器，电缆张力应下降到悬重。
下方钻具10m，电缆张力恢复原来的数值。
重复上述动作一次，确认是否捞住井下仪器。
10. 利用绞车上提或钻具下压，使连接系统从弱点吊环或马龙头拉力棒断裂。
11. 用T型卡在井口卡住电缆 ,切断快速接头 ,恺装连接电缆 ,然后由绞车起出电缆 ,由钻机起出钻具（包括下井仪器），至此打捞完成。
为了安全顺利地进行打捞、提高成功率、严防事故套事故的发生，除认真按上述工序操作规程施工外，准备安装工作，施工中的观察判断和组织指挥十分重要,我们以AT1001井为例，根据施工原理和现场实践经验进行详细说明。
四、具体操作步骤
AT1001井位于阿克库勒凸起塔河南1号构造，于2008年11月29日开钻，2009年1月24日完钻，完钻井深5110m，一开套管下深1204.6m。
测井解释5031.5-5033.5m为“差油气层”，5036.5-5038.0m为“含油水层”，5038.0-5044.0m为“水层”。
根据设计要求由斯伦贝谢公司对该井进行MDT测试，2009年2月2日上提至4382米，发生粘卡（表1），进行穿心打捞。
表1 井内仪器及电缆（现场提供数据）
名称长度(m) 外径(英寸) 重量（磅）安全拉力（磅）MDT测试仪器22.5 4.875″/6″2000/1730
测井电缆4382 0.46″1磅/m 8000
1. 地面工具的准备
——“T”形卡钳；
——电缆快速接头总成；
——“C”形卡盘；
——循环钻井液“C”形堵头；
——快速接头释放钳；
——加重杆。
图3 “T”形钳
图4 “C”形卡盘
图5 快速接头释放钳
图6 快速接头的电缆加重杆
2. 打捞前的准备和安装工作
（1）根据井身结构、下井仪器规格型号和几何尺寸、测井电缆的规格型号，以及电缆或下井仪器的卡点深度，选择适用的打捞工具，并且逐一进行检查。
AT1001井选用的是卡瓦式打捞筒进行打捞作业（如图7）。
图7 卡瓦式打捞筒
（2）固定测井电缆绞车上提电缆，直到电缆张力超过正常张力5KN，在转盘平面0.1m 以上，将“T”形卡钳安装在电缆上，放松电缆，使“T”形卡钳坐于井口，检验“T”形卡钳紧固情况。
（3）安装天、地滑轮，将井口电缆张力系统与绞车传感器连接。
（4）安装井口
——用吊升装置将天滑轮提升到井架顶部的横梁上。
安装位置要尽量高，而且尽量靠近井架前侧，滑轮两侧用棕绳定位；
——将地滑轮的位置适当外移，加大地滑轮与井口之间的距离，以不妨碍钻台上的起下钻为宜；
——将井口电缆张力系统与绞车张力传感器连接，用断裂强度大于150KN的链条将张力传感器固定在钻机底座的横梁上。
（5）安装快速接头
——在转盘上方1.5-2.0m处确定电缆切断点，切断电缆；
——将井口端的电缆头穿过卡瓦式打捞筒，套上绳帽盒后制作电缆头；
——在绳帽盒安装蘑菇头，组成测井电缆快速接头的公头；
——在绞车端电缆上，套上蘑菇头，制作电缆头；
——在绳帽盒上安装母头，组成测井电缆快速接头的母头；
——在母头上方的电缆上安装加重杆（20kg）。
（6）检验测井电缆快速接头，校准井口张力表，使之与绞车面板上的张力表读数一致。
3. 下钻
这是打捞施工的主要工序，是钻井与测井多岗位共同配合完成的工作，必须岗位职责分工清楚、紧密协调配合。
——下放钻具要平稳，速度要慢，下钻速度现场控制在1柱/5min；
——下放钻具时，绞车操作人员保持电缆张力，防止测井电缆在下钻过程中被卡断；
——绞车上提电缆，使快速接头的母头到达二层平台的附近，井架工将母头放入预下井的一柱钻杆的水眼里；
——司钻操作游动滑车，提起预下井的钻杆，绞车操作人员下放电缆，直到快速接头的母头露出，能够与公头对接为止；
——对接测井电缆快速接头。
上提测井电缆，使电缆张力超过正常张力5KN；
——将井下打捞工具连接在钻杆上。
拆除“T”形卡钳，将打捞工具及钻杆下入井中。
4. 循环钻井液
接上钻井液循环短接，将循环钻井液“C”形堵头放入钻井液循环短接水眼内，下放电缆，使快速接头坐落在循环钻井液“C”形堵头上，用快速接头释放钳将快速接头脱开。
接上放钻杆循环钻井液1-2周。
图8 循环钻井液“C”形堵头
5. 打捞井下仪器
卸掉放钻杆和钻井液循环短接，对接电缆快速接头，上提电缆检验电缆张力有无异常变化(正常张力为5500-5600磅)。
接上一柱钻杆，缓慢下放，逐渐靠近下井仪器打捞头，当绞
车张力由正常张力上涨到7000磅，说明打捞筒已经接触到井下仪器，上提钻具10m，张力由7000磅下降到4500磅，反复2次，绞车张力变化一致，说明井下仪器被捞住。
6. 提钻
由于该井裸眼段长，在提钻过程中，仪器与裸眼井段由于摩阻大, 为防止仪器从打捞筒处掉落，斯伦贝谢现场负责人员决定当测试仪器提到套管内再拉断弱点，提出测井电缆。
这样就需要每上提一柱钻杆，就要剪切掉一柱钻杆长度的电缆（如图9）。
图9 剪切电缆
直到提到套管内1204.6m，将“T”形卡安装在电缆快速接头下面的电缆上，用游动滑车上提“T”形卡钳，逐渐增大拉力直到拉断电缆弱点（显示为2T）将电缆弱点拉断（如图10）。
图10 游动滑车上提电缆
下放测井电缆，使“T”形卡钳坐落在井口。
将电缆固定好之后，切除快速接头和加重杆。
将测井电缆两端铠装对接在一起，铠装长度应大于6m（如图11），绞车上提测井电缆，拉直后去掉“T”形钳（此时正常张力为1230±磅）。
图11 铠装电缆
确认天、地滑轮处于正常运行状态，开始慢速回收测井电缆。
电缆对接部位安全通过天、地滑轮，在绞车滚筒上排列好后，方可正常速度回收测井电缆。
测井电缆的端头离井口30-40m时，绞车终止上提电缆，防止电缆从天滑轮上自行坠落。
测井工负责将电缆从井内拉出来，并检查断点是否在弱点处。
切除鱼雷，回收剩余的电缆。
7. 回收井下仪器
测井电缆回收完毕后，起钻回收井下仪器。
仪器到井口后，用“C”形卡盘将仪器卡在井口进行拆卸，所有仪器起出后，将井口盖好。
勘探井完井测试项目管理部 2009年2月6日。
油田井下作业打捞工艺技术及应用探寻
油田井下作业打捞工艺技术及应用探寻随着石油工业的发展，越来越多的油田进入了中后期开发阶段，油田地质条件复杂，井下作业将成为未来油田开发的一大挑战。
在油田井下作业中，打捞工艺技术的应用至关重要，它不仅能提高油田的开采效率，同时也能减轻环境污染。
本文将针对油田井下作业打捞工艺技术及其应用进行探寻。
一、井下打捞工艺技术简介1. 打捞原理井下打捞是指采用工具或设备将油井中的沉积物、沉积物和垃圾等杂质打捞上来，以维持油井正常生产。
打捞的原理是借助机械力或水压力将废物从井底打捞到井口并清除。
2. 打捞工艺打捞工艺主要包括机械打捞和化学打捞两种方式。
机械打捞是指利用机械设备，如潜水泵、抽水管等工具，通过机械力将井底杂质打捞上来。
化学打捞则是指利用化学药剂，如油水分离剂、除垢剂等，通过化学反应将井底杂质溶解或分离出来。
3. 打捞设备常用的打捞设备有潜水泵、泥浆泵、抽水管、化学药剂喷射器等。
潜水泵适用于从较大深度打捞井底杂质，泥浆泵适用于处理泥浆、砂石等较大颗粒的井底杂质，抽水管适用于将井底水抽出，化学药剂喷射器适用于喷射化学药剂进行化学打捞。
1. 提高开采效率井下打捞工艺技术可以帮助清除井底积存的杂质，维持井底通畅，减少产油管堵塞的发生，保障油井的正常生产。
清除井底杂质还能够减轻地层损伤，提高采油率。
2. 减轻环境污染随着油田进入中后期开发阶段，井下垃圾和废物的积累越来越多，如果不及时清除，将对地下水和地层造成严重污染。
而井下打捞工艺技术能够帮助及时清除这些废物和垃圾，减轻环境污染，保护地下水资源和地层。
1. 技术挑战井下打捞工艺技术在应用中还面临一些挑战，如井深、井径、井底条件等因素，都会影响打捞工艺技术的选择和实施。
不同类型的井底杂质需要不同的打捞技术，技术研发和创新也是井下打捞工艺技术面临的挑战之一。
2. 发展展望随着石油工业的发展和环保意识的提高，井下打捞工艺技术将会有更广阔的应用前景。
未来，我们可以期待在井下打捞工艺技术方面的创新，如机器人技术的应用、智能化打捞设备的研发等，来实现更高效、更环保的井下作业。
电缆穿心打捞
温江2井电缆穿心打捞方案西南石油局测井公司二零零七年四月九日一.基本情况温江2井井深3615米，套管1378.72m×244.5mm，钻头3615m×215.9mm,测量井段1378-3615米。
XN305队于2007年4月6日20：30时到达井场，标准窜仪器（三参数，TCC，GR，连斜，侧向电子，双侧向，声波，井颈）下放到3550米遇阻但下到井底，上提到3565米处遇卡，电缆拉到超过正常张力1.6吨30分钟解卡，井队通钻。
XN305队于2007年4月8日22：00时到达井场，9日0：20仪器开始下井，下放到3550米处遇阻，上提后下放到井底，上提测井到3600米遇卡，拉到超过正常张力1.2吨解卡，2：21上提到3565米遇卡，电缆拉力逐渐增大到超过正常张力2吨多次上提下放12小时任不能解卡。
马龙头顶部深度为3546米，仪器窜的长度，直径详见仪器结构图，仪器的抗拉，抗压力20吨。
现场召开了相关各方参加的事故处理方案会，决定采用三球式穿心打捞工艺解卡。
为了顺利完成本次打捞作业，测井队和钻井队需要紧密配合，严防意外事故的发生。
二.打捞准备工作测井队方面：1.必须配齐穿心打捞的各种专用工具，包括张力计和各种转换接头。
2.做好打捞工具的保养。
3.打捞施工作业前测井队应计算好卡点位置，并对遇卡原因作简要的分析。
4.应向现场工程人员提供井下仪器的位置及仪器结构，形状，尺寸，扶正器位置等详细的示意图和数据。
5.应根据钻井队提供的井身结构，井眼条件及钻具结构，机型，优选打捞筒，并逐一落实各种转换接头。
6.应保证作业时绞车与钻井平台之间具有良好的通讯系统。
7.按规定做好张力计的定期校正工作。
钻井工程方面：1.及时向测井方面提供井身结构，井眼条件，钻柱结构等详细参数，向测井队详细说明钻井过程中的各种情况。
2.打捞作业时，井队必须保证钻机处于正常工作状态，特别是刹车等影响安全的关键部位，现场工程监督应对此负责。
油田井下作业打捞工艺技术及应用探寻

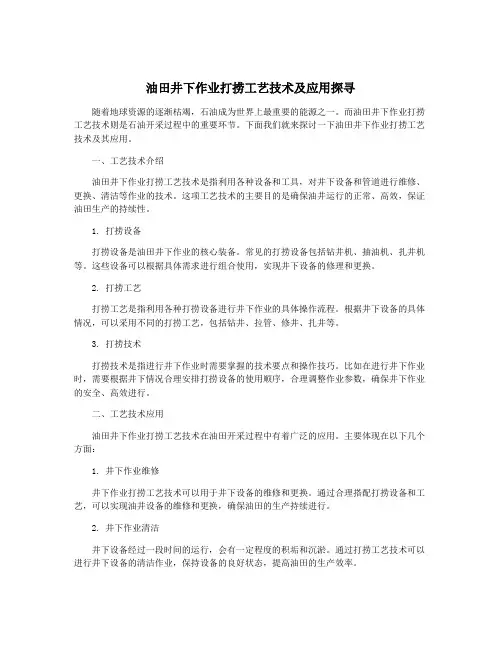

油田井下作业打捞工艺技术及应用探寻随着地球资源的逐渐枯竭，石油成为世界上最重要的能源之一。
而油田井下作业打捞工艺技术则是石油开采过程中的重要环节。
下面我们就来探讨一下油田井下作业打捞工艺技术及其应用。
一、工艺技术介绍油田井下作业打捞工艺技术是指利用各种设备和工具，对井下设备和管道进行维修、更换、清洁等作业的技术。
这项工艺技术的主要目的是确保油井运行的正常、高效，保证油田生产的持续性。
1. 打捞设备打捞设备是油田井下作业的核心装备。
常见的打捞设备包括钻井机、抽油机、扎井机等。
这些设备可以根据具体需求进行组合使用，实现井下设备的修理和更换。
2. 打捞工艺打捞工艺是指利用各种打捞设备进行井下作业的具体操作流程。
根据井下设备的具体情况，可以采用不同的打捞工艺，包括钻井、拉管、修井、扎井等。
3. 打捞技术打捞技术是指进行井下作业时需要掌握的技术要点和操作技巧。
比如在进行井下作业时，需要根据井下情况合理安排打捞设备的使用顺序，合理调整作业参数，确保井下作业的安全、高效进行。
二、工艺技术应用油田井下作业打捞工艺技术在油田开采过程中有着广泛的应用。
主要体现在以下几个方面：1. 井下作业维修井下作业打捞工艺技术可以用于井下设备的维修和更换。
通过合理搭配打捞设备和工艺，可以实现油井设备的维修和更换，确保油田的生产持续进行。
2. 井下作业清洁井下设备经过一段时间的运行，会有一定程度的积垢和沉淤。
通过打捞工艺技术可以进行井下设备的清洁作业，保持设备的良好状态，提高油田的生产效率。
3. 井下作业调试在进行井下作业时，需要对设备进行一定程度的调试和检验。
打捞工艺技术可以帮助进行设备的调试，确保设备的正常运行。
1. 设备技术更新随着科技的不断进步，打捞设备的技术也在不断更新。
新型的打捞设备不仅在性能上得到了提升，而且在使用过程中更加安全、可靠。
2. 工艺技术创新在打捞工艺技术方面，也在不断进行创新。
比如在工艺流程上进行优化，采用更加智能化、自动化的技术手段，提高井下作业的效率和安全性。
穿心打捞工艺

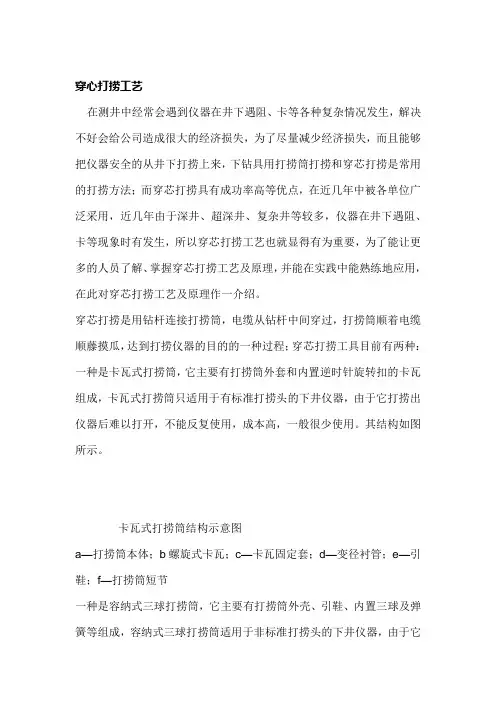

穿心打捞工艺在测井中经常会遇到仪器在井下遇阻、卡等各种复杂情况发生，解决不好会给公司造成很大的经济损失，为了尽量减少经济损失，而且能够把仪器安全的从井下打捞上来，下钻具用打捞筒打捞和穿芯打捞是常用的打捞方法；而穿芯打捞具有成功率高等优点，在近几年中被各单位广泛采用，近几年由于深井、超深井、复杂井等较多，仪器在井下遇阻、卡等现象时有发生，所以穿芯打捞工艺也就显得有为重要，为了能让更多的人员了解、掌握穿芯打捞工艺及原理，并能在实践中能熟练地应用，在此对穿芯打捞工艺及原理作一介绍。
