DSP程序烧写步骤
DSP程序烧写步骤
DSP程序烧写步骤⼀、连接好DSP电源及仿真器（设备管理器中能检测到仿真器）⼆、点击桌⾯图标三、选择对应的仿真器和DSP（图中已经选好了，直接保存并退出）“确认”四、进⼊仿真界⾯，此时系统与⽬标板还未连接在“Debug”中选择“Connect”将系统与⽬标板连接五、如图，右键“Projects”，载⼊⼯程⽂件⼯程⽂件⽬录为⽂件⽬录为C:\CCStudio_v3.3\MyProjects\DSP2812M_examples\DPS2812M_KEYBOARD （图中，点击后直接进⼊⼯程⽬录，此时直接选中.pjt⽂件并打开即可）六、打开后界⾯如下：注意：⼯程中的“F2812.cmd”⽂件（如下图所⽰）为烧写程序时⽤的cmd⽂件，编译及调试程序时⽤的cmd⽂件为“F2812_EzDSP_RAM_lnk.cmd”，两者均在⽬录C:\CCStudio_v3.3\MyProjects\DPS2812M_common\cmd下，如下图中所⽰：“F2812.cmd”⽂件和“F2812_EzDSP_RAM_lnk.cmd”⽂件所在⽬录如下：如果从调试程序到烧写程序或者相反过程，都需要更换cmd⽂件，更换后⼀定要先编译cmd ⽂件后才能避免出现问题七、烧写程序烧写程序即是将编译及调试正确的程序（.out⽂件）烧写到Flash中，本实验烧写的是DPS2812M_KEYBOARD.out⽂件，其⽬录为C:\CCStudio_v3.3\MyProjects\DSP2812M_examples\DPS2812M_KEYBOARD\Debug选择“Tools”下的“F28xx on-chip flash programmer”，如下图：设定时钟频率，这⾥取30，如图：如下图，选择相应的⽂件：“Browse”相应的⽂件，并“OK”即可：如图，出现如下界⾯，点击，开始程序烧写：不出意外，烧写过程会很快、很顺利，如果出现问题，考虑检查cmd⽂件是否选对了等。
DSP中FLASH烧写方法
FLASH烧写程序方法：1、将要烧写的程序例如TIMER调通可以在线（用仿真器）下载。
注意其source文件中一定要包含boot.asm程序（见附件）其cmd文件设置如下：主要修改其L2的长度为8000*---------timer1.cmd---------MEMORY{L1 : o = 0h l = 0x400L2 : o = 00000400h l = 00008000h /* not all SRAM */}SECTIONS{.boot_load > L1.cinit > L2.text > L2.stack > L2.bss > L2.const > L2.data > L2.far > L2.switch > L2.sysmem > L2.tables > L2.cio > L2}2、查看TIMER程序的map文件，根据map文件中各段的地址和长度修改FLASH_PRG程序（见附件）中flash_timer.h文件中的各段地址和长度如下：/* 程序入口点 */#define ENTRY_POINT 0x000015a0/* boot段的长度和RAM中地址设定 */#define BOOT_SECTION_SIZE 0x00000400#define BOOT_SECTION_ADDRESS 0x00000000/* cinit段的长度和RAM中地址设定 */#define CINIT_SECTION_SIZE 0x00001000#define CINIT_SECTION_ADDRESS 0x00001820/* text段的长度和RAM中地址设定 */#define TEXT_SECTION_SIZE 0x00001420#define TEXT_SECTION_ADDRESS 0x00000400/* end of table */#define TABLE_END 0其中ENTRY_POINT入口地址就是.map文件中的.text:_c_int00的地址，也就是load完程序后在反汇编界面上自动跳到的地址3、FLASH_PRG程序的cmd文件中的MEMORY中SRAM要选在TIMER程序中SRAM的后面,这里从0x00008000开始MEMORY{FLASH : origin = 0x64000000, len = 0x4000000SRAM : origin = 0x00008000, len = 0x1f000}4、先load TIMER程序到内存，接着load FLASH_PRG程序并运行，这样就可以将TIMER程序烧入FLASH中。
TI的DSP编程烧写步骤
TI的DSP编程烧写步骤1.正确安装编程环境软件CCS，目前我使用的是CCS3.1，没什么技巧，一路“确定”，“下一步”就可以了，默认安装目录是C:\ CCStudio_v3.1，也可以定在其他盘如D:\ CCStudio_v3.1。
2.安装仿真器的驱动程序，这个需要看仿真器光盘上的安装说明，不同厂家的安装方法略有不同，我使用的是合众达公司的510系列仿真器，点下面目录的“setup”安装。
过程中当提示安装目录时，默认目录是C:\TI，这里不能使用这个目录，必须安装在CCS所在的目录，比如第一步中如果CCS安装在D:\ CCStudio_v3.1，那么仿真驱动必须安装在D:\ CCStudio_v3.1下。
3.将仿真器一头连接DSP板，另一端连到电脑USB口上，DSP板上电（不上电也一样），第一次电脑会提示找到新硬件，需要驱动程序，选择指定目录，找到“usbc3.1drivers\win2000_XPdriversforalldsp_USB20\XDSUSB2driverreset”这个目录下的“seedusb2.inf”，确定即可。
4. DSP板上电，运行CCS，第一次会提示需要设置，或者先运行设置程序，出现下面窗口：如果你使用的是2406，选中F2406 XDS510 Emulator，点击ADD按钮：F2406 XDS510 Emulator出现在左边栏。
右键点击F2406 XDS510 Emulator的“属性”，出现下面窗口选第二项：点击第一个browse按钮，选择“Seedusb2.cfg”，确定。
然后next。
按“save & quit”退出，进入CCS运行，至此驱动安装完成。
5.安装烧写插件。
双击“burn”目录下的“C2000FlashPlugin1[1].13.0.exe”这个文件即可自动安装。
6. 在CCS中，点debug菜单下的connect，左下红灯变绿表明连接正常，即可点烧写按钮进入烧写界面。
F28335_DSP_烧写程序的方法
张掌柜讲F28335DSP系列之把DSP程序从烧到RAM变成烧到FLASH中的方法一、前言1、首先跟大家强调一点，阅读这个文档的前提是，已经阅读过本店《张掌柜讲DSP系列之CCS4.2 XDS100在CCS4.2环境下仿真编程新手入门.pdf》这个文档，并且熟练掌握里面的操作步骤。
我后面讲解的话语里面，如果有你看不懂的，请回过头去看《张掌柜讲DSP系列之CCS4.2 XDS100在CCS4.2环境下仿真编程新手入门.pdf》。
这个文档我写的比较简练，希望大家看的时候仔细一些。
2、其次，说明一下我写这个文档的原因，很多买家朋友在本店购买TMS320F 28335DSP开发板套装，在RAM程序调试完毕后，将程序固化到FLASH的过程中遇到困难。
因为这些困难是很多朋友都会遇到的，所以我专门写这个文档讲解一下。
3、提醒一下，用仿真器烧写DSP的FLASH程序完成后，给开发板断电，然后拔掉仿真器和DSP开发板之间JTAG的连接，然后再给开发板上电，否则DSP开发板连着DSP 仿真器的时候，无法正常运行FLASH中的程序。
4、最后说明一下，在CCS4的Debug界面下，可以成功的Connect（连接），可以成功的Load program到DSP的片内RAM中，这个就说明DSP仿真器和DSP开发板没有硬件上的损坏或者问题，完全可以放心。
二、把烧写到RAM程序修改成烧写到FLASH的首先，希望大家明白一点，想把一个原来是烧写到DSP的片内RAM的程序修改成是烧写到DSP片内FLASH的程序，不仅仅是修改一个cmd文件就结束了，还需要做其他几个步骤，这里我重点强调一下。
第一步：把28335_RAM_lnk.cmd这个从project中移除，用右键选择28335_RAM_lnk.cmd然后选delate。
如下图1，然后出现对话框，点YES，如图2。
图1图2第二步：右键选择project名称，然后选add file to project，如下图3，然后出现浏览框，在\Code of TMS320F28335 CCS4\v120\DSP2833x_common\cmd这个子文件夹下，选择F28335.cmd，点OK，至此可以在project的文件列表内看到F28335.cmd被添加到project中。

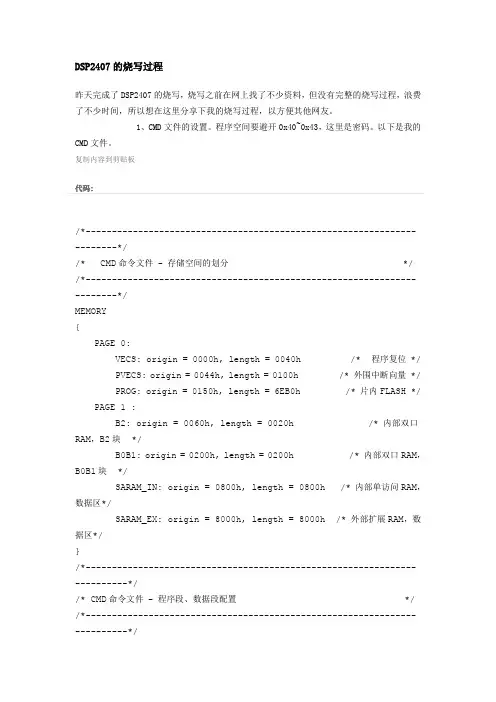

DSP2407的烧写过程
DSP2407的烧写过程昨天完成了DSP2407的烧写，烧写之前在网上找了不少资料，但没有完整的烧写过程，浪费了不少时间，所以想在这里分享下我的烧写过程，以方便其他网友。
1、CMD文件的设置。
程序空间要避开0x40~0x43，这里是密码。
以下是我的CMD文件。
复制内容到剪贴板/*-----------------------------------------------------------------------*//* CMD命令文件 - 存储空间的划分 */ /*-----------------------------------------------------------------------*/MEMORY{PAGE 0:VECS: origin = 0000h, length = 0040h /* 程序复位 */ PVECS: origin = 0044h, length = 0100h /* 外围中断向量 */ PROG: origin = 0150h, length = 6EB0h /* 片内FLASH */ PAGE 1 :B2: origin = 0060h, length = 0020h /* 内部双口RAM，B2块 */B0B1: origin = 0200h, length = 0200h /* 内部双口RAM，B0B1块 */SARAM_IN: origin = 0800h, length = 0800h /* 内部单访问RAM，数据区*/SARAM_EX: origin = 8000h, length = 8000h /* 外部扩展RAM，数据区*/}/*-------------------------------------------------------------------------*//* CMD命令文件 - 程序段、数据段配置 */ /*-------------------------------------------------------------------------*/SECTIONS{.vectors : { } > VECS PAGE 0 /* 指向自己定义的中断向量表 */.pvecs : { } > PVECS PAGE 0 /* 中断子向量表 */.text : { } > PROG PAGE 0 /* 程序代码 */.cinit : { } > PROG PAGE 0.bss : { } > SARAM_IN PAGE 1 /* RAM*/.const : { } > SARAM_IN PAGE 1 /* RAM */.stack : { } > B2 PAGE 1 /* 堆栈，块B2*/.data : { } > B0B1 PAGE 1 /* 初始化的变量 */}2、设置SCSR2位MC方式。
DSP程序的在线烧写方法研究
DSP程序的在线烧写方法研究随着数字信号处理（DSP）技术的快速发展和广泛应用，DSP程序的在线烧写方法成为研究的重点。
在线烧写是指在DSP系统运行期间，通过一种特定的方式将新的程序代码写入DSP内存中，从而实现程序的更新和改进。
本文将对DSP程序的在线烧写方法进行研究。
一、研究背景和意义DSP程序的在线烧写方法对于DSP系统的灵活性和可更新性具有重要意义。
传统的DSP系统通常需要将新的程序代码通过调试器和开发工具重新编译、链接并烧写到DSP内存中，这种方法操作繁琐，给系统的开发和维护带来了不便。
而在线烧写方法通过在DSP系统运行期间实现程序的更新和改进，可以使DSP系统更加灵活、可靠和易于维护。
二、在线烧写方法的原理在线烧写方法的原理主要包括两个方面：通信和存储。
通信方面，一种常用的方法是通过串口或以太网接口与DSP连接，通过发送特定的指令和数据实现程序的更新和改进。
存储方面，通常将新的程序代码存储在外部存储器或特定的存储区域中，通过读取和写入DSP的内存来实现程序的烧写。
具体的在线烧写方法可以根据DSP的特点和应用需求进行设计和实现。
三、在线烧写方法的实现实现DSP程序的在线烧写方法需要以下几个关键步骤：1.确定通信接口和协议。
首先需要确定通信接口，如串口、以太网、USB等，以及通信协议，如UART、SPI、I2C等。
根据DSP的特点和系统的需求选择合适的通信接口和协议。
2.设计和实现烧写工具。
烧写工具是实现在线烧写的关键，它通过与DSP进行通信来实现程序的更新和改进。
烧写工具的设计和实现需要根据DSP的架构和编程模型进行调整和优化，以提高烧写的效率和可靠性。
4.进行测试和验证。
在线烧写方法的设计和实现完成后，需要进行测试和验证，以确保其稳定性和可靠性。
测试和验证可以包括对烧写过程的仿真和实际应用的测试，以验证在线烧写方法的性能和可行性。
四、在线烧写方法的应用和展望DSP程序的在线烧写方法已经在各种DSP应用中得到了广泛的应用，如通信、嵌入式系统和信号处理等。
DSP烧录方法
烧录DSP芯片的注意事项1打开CCS2000软件。
2若找到芯片，则直接进入CCS2000，截图如下：
3若未发现芯片，则截图如下：
或
或
可重新插拔仿真器的USB端口，重新启动CCS。
4点击项目栏“Tools”菜单下的“On-Chip Flash Programmer”，弹出提示框后选择LF2407后点击“OK”。
5“On-Chip Flash Programmer”菜单下，操作界面如下：
a)烧录时“PWL3、PWL2、PWL1、PWL0”都为0xFFFF，默认即可。
b)Browse 该项后选择路径，即浏览要烧录的文件并选中到框中。
6选择好文件后，点击“Execute”项即可烧录程序，等待约1分钟时间，尽量不要做任何操作。
7加密：
将“PWL3、PWL2、PWL1、PWL0”都改为0x1234。
点击“Lock”。
至此，已经完成烧录过程。
重新上电之后芯片开始工作，通讯灯（N）的闪烁频率约为一秒两次。
二〇一三年四月三日星期三研发部。
DSP烧录方法
烧录DSP芯片的注意事项1打开CCS2000软件。
2若找到芯片，则直接进入CCS2000，截图如下：
3若未发现芯片，则截图如下：
或
或
可重新插拔仿真器的USB端口，重新启动CCS。
4点击项目栏“Tools”菜单下的“On-Chip Flash Programmer”，弹出提示框后选择LF2407后点击“OK”。
5“On-Chip Flash Programmer”菜单下，操作界面如下：
a)烧录时“PWL3、PWL2、PWL1、PWL0”都为0xFFFF，默认即可。
b)Browse 该项后选择路径，即浏览要烧录的文件并选中到框中。
6选择好文件后，点击“Execute”项即可烧录程序，等待约1分钟时间，尽量不要做任何操作。
7加密：
将“PWL3、PWL2、PWL1、PWL0”都改为0x1234。
点击“Lock”。
至此，已经完成烧录过程。
重新上电之后芯片开始工作，通讯灯（N）的闪烁频率约为一秒两次。
二〇一三年四月三日星期三研发部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、连接好DSP电源及仿真器（设备管理器中能检测到仿真器）
二、点击桌面图标
三、选择对应的仿真器和DSP（图中已经选好了，直接保存并退出）
“确认”
四、进入仿真界面，此时系统与目标板还未连接
在“Debug”中选择“Connect”将系统与目标板连接
五、如图，右键“Projects”，载入工程文件
工程文件目录为文件目录为C:\CCStudio_v3.3\MyProjects\DSP2812M_examples\DPS2812M_KEYBOARD
（图中，点击后直接进入工程目录，此时直接选中.pjt文件并打开即可）
六、打开后界面如下：
注意：工程中的“F2812.cmd”文件（如下图所示）为烧写程序时用的cmd文件，编译及调试程序时用的cmd文件为“F2812_EzDSP_RAM_lnk.cmd”，两者均在目录C:\CCStudio_v3.3\MyProjects\DPS2812M_common\cmd下，如下图中所示：
“F2812.cmd”文件和“F2812_EzDSP_RAM_lnk.cmd”文件所在目录如下：
如果从调试程序到烧写程序或者相反过程，都需要更换cmd文件，更换后一定要先编译cmd 文件后才能避免出现问题
七、烧写程序
烧写程序即是将编译及调试正确的程序（.out文件）烧写到Flash中，本实验烧写的是DPS2812M_KEYBOARD.out文件，其目录为C:\CCStudio_v3.3\MyProjects\DSP2812M_examples\DPS2812M_KEYBOARD\Debug
选择“Tools”下的“F28xx on-chip flash programmer”，如下图：
设定时钟频率，这里取30，如图：
如下图，选择相应的文件：
“Browse”相应的文件，并“OK”即可：
如图，出现如下界面，点击，开始程序烧写：
不出意外，烧写过程会很快、很顺利，如果出现问题，考虑检查cmd文件是否选对了等。
烧写结束后，断开仿真器与电脑的连接、仿真器与DSP的连接以及DSP的电源，之后直接上DSP的电源，点击DSP的复位键，开始测试。
