馈电开关漏电原理及设置方法
KBZ9-400200馈电开关漏电闭锁保护原理
KBZ9-400/200馈电开关漏电闭锁保护原理
谈到漏电保护，需要说明一下，漏电保护分为漏电闭锁和漏电检测，这是两种不同的功能，这个在以前的帖子中也谈到过，在这里再说一下：
漏电闭锁：就是在开关合闸之前，开关的保护插件先对负载线路的绝缘情况进行检测，如果线路绝缘低于规定值，则开关不能合闸。
漏电检测：简称检漏，就是开关合闸之后，如果负载线路发生漏电情况，开关立即跳闸。
漏电检测从工作原理上又有，附加直流漏电检测和零序电流检测。
在本贴中，我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。
馈电开关与磁力启动器的区别：
1、磁力启动器是用来控制一个负载电源的通断控制的，他不允许一个磁力启动器控制两台设备。
而馈电开关是作为一个工作面的总开管使用，他可以连接较多的负载。
2、磁力启动器可以频繁启动、停止以控制设备的启停。
馈电开关一旦合闸，如果负载线路不发生故障，或其他情况（像停电检修），馈电开关是不需要停电的。
3、磁力启动器只具有漏电闭锁，而没有漏电检测功能。
馈电开关同时具有漏电闭锁、漏电检测、过负荷等故障保护。
4、磁力启动器的接触器吸合维持靠衔铁带电维持，而馈电开关的接触器闭合维持靠机械结构维持。
说完上面这点小常识之后，现在步入正题，KBZ9-400/200馈电开关漏电保护原理
漏电闭锁工作原理
如下图：。
馈电开关工作原理
馈电开关工作原理
馈电开关是一种通过控制电流或电压来开闭电路的装置。
它的工作原理可以通过以下步骤来解释：
1. 首先，馈电开关需要接通电源，使得电流可以流过开关。
2. 当馈电开关处于关闭状态时，它会阻止电流流过电路。
3. 当需要开启电路时，控制信号会作用在馈电开关上。
这个信号可以是机械、电磁、光电等形式。
4. 接收到控制信号后，馈电开关会切换到打开状态，允许电流流过电路。
5. 当不再需要电路通电时，控制信号会被停止，馈电开关会自动切换回关闭状态，阻止电流流动。
6. 馈电开关通常会配备保护装置，如过流保护、短路保护等，以保证电路的安全运行。
综上所述，馈电开关通过控制信号的作用，切换电路的通断状态，从而实现电路的开闭控制和电能的馈送。
远方漏电试验及调整方法
远方漏电试验及调整方法针对供电系统中电缆老化绝缘降低、人身触电、开关内部元器件烧毁、损坏、电缆意外挤伤或碰撞等现象导致漏电，为了使供电系统在出现上述现象时能及时、迅速、可靠得保护，需定期对馈电进行远方漏电试验。
一、试验原理目前,采用较多得两种方法：直流检测法、零序电流电压法.1、直流检测法就是我们采用较多得一种方法,如移变、馈电开关。
它得优点就是电路简单，设备造价低，使用可靠。
缺点就是不具备选择性,一个供电系统只能加装一个。
它们得工作原理都就是采用附加直流电源得方式进行漏电保护得，当检漏继电器接入电网时，直流电源便与电网、绝缘电阻构成直流电路,其回路就是：直流电源（＋）→大地→电网绝缘电阻→三相电抗器→零序电抗器→直流继电器线圈→电源(-）。
该回路得电流与电网总绝缘电阻值成反比,也就就是说,绝缘电阻值越高回路电流就越小,故可用回路电流得大小来表示电网总绝缘电阻值。
当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路,从而达到漏电保护目得。
2、零序电流电压法，如一水平变电所高开柜.零序电流电压法得优点:可以进行漏电选择,有效地切断有故障得一路；零序电流电压法得缺点:设备体积大、造价昂贵,由于技术不过关易造成误动作。
当电网绝缘电阻较高时，零序电流电压为零,电网绝缘电阻下降至整定值时或电网有接地故障时,电流互感器检测到零序电流与零序电压比较后产生得信号，经电路放大，使开关动作切断故障电源，从而达到漏电保护得作用。
二、试验方法1、移变保护整定为总开关,馈电保护整定为分开关，馈电分闸时按下漏试按钮,显示漏电值说明检测没有问题,阻值小说明本身接地极做得好。
2、将馈电开关合闸后，按下漏试按钮,馈电保护动作正常说明可以试验3、在配电点供电得最远端得真空磁力启动器中得负荷侧按电压等级接入试验电阻（660V用１1千欧1０W电阻,1１40Ｖ用20千欧1０W电阻，1２7V用２千欧１0W电阻）,接电阻时,试验电阻得一端接在真空接触器二次侧得一相螺栓上，另一端接在接地螺栓上,然后盖好外盖，送电。
KBZ9-400馈电开关原理及维修讲解学习
K B Z9-400馈电开关原理及维修简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。
如上图，真空管动触点通过连杆3与机械机构连接。
然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。
转动外壳上的手柄，带动真空管的闭合与分开。
图二在图一中，有一个脱扣线圈5，这个脱扣线圈受馈电开关的保护插件控制。
当馈电开关有短路，过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。
在脱扣线圈的旁边，有一个跳闸螺栓6。
如果在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住。
这时，可以调整这条螺栓。
当按动试验按钮进行短路试验，电动分闸时，如果按动按钮后，脱扣线圈吸合，但是不跳闸。
这时，也可以通过调整这条螺栓解决问题。
不过调整的方向和合不上闸时调整的方向相反。
机械机构的原理，基本上就是这样，大家可以在操作开关的时候，自己仔细观察一下机械机构具体的动作过程，要比我在这里讲解好的多。
在井下，有这样一个要求，就是在没有通风的情况下，工作面的电气设备不允许工作。
也就是说，风机开关不启动，其他电气设备的开关不能启动。
为了确保这一功能的实现，便有了“风电闭锁”。
因为馈电开关是一个工作面的总开关，如果馈电开关不合闸，其他的电器设备就无法工作。
所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。
风电闭锁的接线方法如下：上图中，灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个A4点，在两点之间写着“风电闭锁”。
在开关的接线室中，你会找到A3和A4这两个接线柱，就是原理图中的这两个接点。
白色为风机开关的一对“风电闭锁”接点。
在实际使用中，将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来，如上图所示。
当风机开关启动以后，就会将风机开关的“风电闭锁”触电1K1闭合。
从而使馈电开关中的A3与A4形成“通路”。

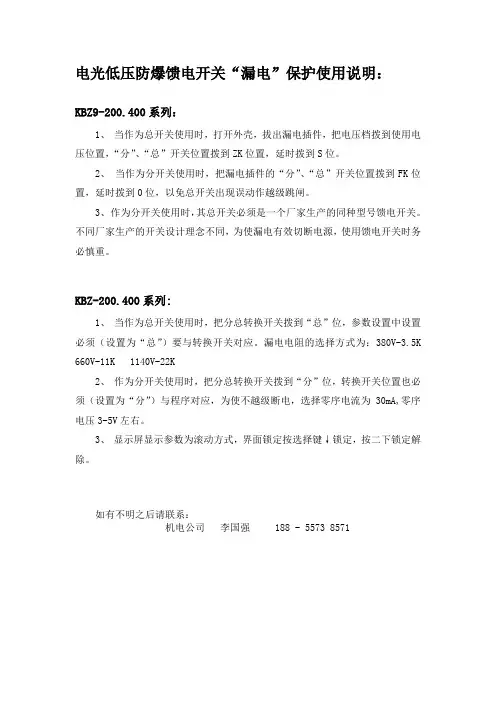

电光低压防爆馈电开关漏电保护使用说明
电光低压防爆馈电开关“漏电”保护使用说明：
KBZ9-200.400系列：
1、当作为总开关使用时，打开外壳，拔出漏电插件，把电压档拨到使用电
压位置，“分”、“总”开关位置拨到ZK位置，延时拨到S位。
2、当作为分开关使用时，把漏电插件的“分”、“总”开关位置拨到FK位置，延时拨到0位，以免总开关出现误动作越级跳闸。
3、作为分开关使用时，其总开关必须是一个厂家生产的同种型号馈电开关。
不同厂家生产的开关设计理念不同，为使漏电有效切断电源，使用馈电开关时务
必慎重。
KBZ-200.400系列:
1、当作为总开关使用时，把分总转换开关拨到“总”位，参数设置中设置
必须（设置为“总”）要与转换开关对应。
漏电电阻的选择方式为：380V-3.5K 660V-11K 1140V-22K
2、作为分开关使用时，把分总转换开关拨到“分”位，转换开关位置也必
须（设置为“分”）与程序对应，为使不越级断电，选择零序电流为30mA,零序
电压3-5V左右。
3、显示屏显示参数为滚动方式，界面锁定按选择键↓锁定，按二下锁定解除。
如有不明之后请联系：
机电公司李国强 188 - 5573 8571。

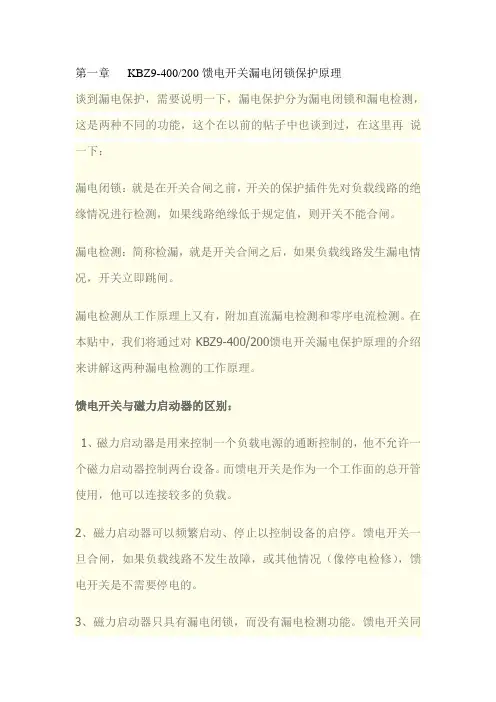

电光防爆KBZ-400馈电开关漏电闭锁保护原理教材
第一章KBZ9-400/200馈电开关漏电闭锁保护原理谈到漏电保护，需要说明一下，漏电保护分为漏电闭锁和漏电检测，这是两种不同的功能，这个在以前的帖子中也谈到过，在这里再说一下：漏电闭锁：就是在开关合闸之前，开关的保护插件先对负载线路的绝缘情况进行检测，如果线路绝缘低于规定值，则开关不能合闸。
漏电检测：简称检漏，就是开关合闸之后，如果负载线路发生漏电情况，开关立即跳闸。
漏电检测从工作原理上又有，附加直流漏电检测和零序电流检测。
在本贴中，我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。
馈电开关与磁力启动器的区别：1、磁力启动器是用来控制一个负载电源的通断控制的，他不允许一个磁力启动器控制两台设备。
而馈电开关是作为一个工作面的总开管使用，他可以连接较多的负载。
2、磁力启动器可以频繁启动、停止以控制设备的启停。
馈电开关一旦合闸，如果负载线路不发生故障，或其他情况（像停电检修），馈电开关是不需要停电的。
3、磁力启动器只具有漏电闭锁，而没有漏电检测功能。
馈电开关同时具有漏电闭锁、漏电检测、过负荷等故障保护。
4、磁力启动器的接触器吸合维持靠衔铁带电维持，而馈电开关的接触器闭合维持靠机械结构维持。
说完上面这点小常识之后，现在步入正题，KBZ9-400/200馈电开关漏电保护原理漏电闭锁工作原理如下图：变压器将1140（660）V电压变成12V交流电，通过红线1、2所示引入插件内部，然后整流成直流电。
直流12V电源如图中红线3中的箭头所示，通过电阻2R13 —— 2R14 ——二极管2D1 ——插件引脚2A1 ——馈电开关辅助常闭触点ZD ——总分选择开关FK（此时开关拨至总开关FK 位置）——三相电抗器SK ——将12V直流电源加入负载导线上面——负载导线的对地电阻（正常时此电阻很大，有漏电现象，负载线路对地电阻减小）—— 12V电源负极（图中蓝色箭头所示）。
如果负载对地电阻低于规定值，则IC1 13（集成运算放大器13脚）电位下降，低于IC1 12脚，则14脚变为12V，经2R32,2D8，FK，2J1，2B7进入过载插件A2脚，使D13截止，过载插件IC2 5脚变为高电位，使IC2 7脚输出24V，推动G管，使J1吸合，脱口线圈TQ动作闭锁，使断路器三相对地绝缘电阻低于规定值时不能合闸。
浅析煤矿井下低压馈电开关漏电保护技术
浅析煤矿井下低压馈电开关漏电保护技术一、低压馈电开关漏电原因分析煤矿井下低压馈电开关漏电问题主要由以下几个方面引起。
1、设备老化：随着低压馈电开关使用年限的不断增长，设备中的元器件或材料容易老化或损坏，从而引起漏电现象。
2、缺乏维护：煤矿井下环境恶劣，含尘、高温、潮湿等因素容易影响低压馈电开关的正常运行。
如果缺乏维护，则容易出现设备损坏、局部短路、板面绝缘降低等情况，从而引起漏电现象。
3、操作不当：在低压馈电开关的操作过程中，如果电器元器件装配不当、接线错误、接触不良等，将会造成安全隐患并引起漏电风险。
为解决低压馈电开关漏电问题，需要采取一些有效的措施进行保护。
低压馈电开关漏电保护技术主要包括以下几个方面。
1、维护保养：对低压馈电开关进行定期保养和检修，及时更换老化的部件、维护设备、加强防尘、防潮等措施，在保持设备正常运转的同时，可以预防低压馈电开关漏电的问题出现。
2、接地保护：在煤矿井下，实现低压馈电开关电气设备接地保护是一个非常关键的措施。
通过对设备接地系统的建设，可以大大减少漏电事故的发生。
3、漏电保护器：漏电保护器是一种用于防止漏电事故的保护装置。
当设备出现漏电时，漏电保护器可以自动切断电源，以避免电击事故的发生。
此外，漏电保护器还具有过载保护、短路保护等多种保护功能，可以为低压馈电开关提供全面的保护。
4、接触式保护：接触式保护采用在低压馈电开关内部安装触点监控装置，实时监测设备的接点情况和状态信息。
一旦监测到设备出现接触不良、接点脱落等情况，会自动切断电源，保障设备的安全可靠运行。
综上所述，对于煤矿井下低压馈电开关漏电问题，应采取全面的漏电保护技术来降低漏电事故的风险。
维护保养、接地保护、漏电保护器和接触式保护都是常用的保护措施，应根据具体情况进行选择和合理组合应用，以确保设备正常运行和人员的安全。
浅析煤矿井下低压馈电开关漏电保护技术
浅析煤矿井下低压馈电开关漏电保护技术煤矿井下的低压馈电系统是煤矿生产中至关重要的一部分，保障煤矿井下电气设备及照明系统的安全和稳定运行。
而在煤矿井下的低压馈电系统中，漏电保护技术更是至关重要，它能有效地保护设备和人员的安全，同时也是煤矿企业提高生产效率和降低生产成本的重要手段之一。
本文将就煤矿井下低压馈电开关漏电保护技术进行浅析。
我们来解析一下煤矿井下的低压馈电开关漏电保护技术的原理。
在煤矿井下的电气设备和线路中，由于设备老化、潮湿环境等因素，漏电现象时有发生。
而漏电保护技术则是通过对电路中的电流进行监测，当电流超过设定阈值时，漏电保护装置能够自动切断电源，以避免漏电电流对设备和人员造成危害，从而起到保护作用。
漏电保护技术的原理简单、实用，且响应速度快，能够有效地保护井下设备和人员的安全。
煤矿井下低压馈电开关漏电保护技术的发展现状。
随着科学技术的不断进步和市场需求的不断提高，煤矿井下低压馈电开关漏电保护技术也在不断发展和完善。
目前，国内外的电气设备制造企业纷纷推出了各种先进的漏电保护装置和系统，如过电流漏电保护装置、断路器漏电保护装置、互感器漏电保护系统等，这些装置和系统在性能、稳定性、可靠性等方面都取得了很大的进步，能够更好地满足煤矿井下低压馈电系统对漏电保护的需求。
针对煤矿井下低压馈电开关漏电保护技术存在的问题和挑战。
当前，煤矿井下低压馈电开关漏电保护技术在设备性能和自动化水平方面还存在一定的不足，如漏电保护装置的灵敏度和稳定性有待进一步提高，装置的自动复位功能、远程监控功能、故障自诊断功能等还不够完善。
对于煤矿井下低压馈电开关漏电保护技术的标准规范和技术要求也需要进一步完善。
煤矿井下低压馈电开关漏电保护技术在未来的发展中还需要不断加强研究和技术改进，提高设备的性能和稳定性，满足煤矿井下的实际需求。
煤矿井下低压馈电开关漏电保护技术在煤矿生产中具有非常重要的作用，它能够有效地保护设备和人员的安全，提高生产效率，降低生产成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KBZ16-400(200)/1140(660)矿用隔爆型真空馈电开关
漏电保护工作原理及设置方法
总开关漏电保护和漏电闭锁工作原理：
总开关漏电保护：当馈电设置为总开关时，漏电保护使用附加直流方式监测电网三相对地绝缘电阻。
附加直流回路为：36V直流电源正极--35#线和扭子开关接点，保护器R0输入端--保护器内部--RON输出端--大地、电缆三相对地绝缘电阻--三相电抗器--R1--36V电源负极形成回路。
当电缆三相对地绝缘电阻小于整定值时保护器内部继电器J1释放，接通分闸继电器HK2，馈电开关显示漏电。
漏电闭锁：采用附加直流工作原理，保护电路同漏电保护。
分开关漏电保护（功率方向型）工作原理：
当馈电开关设置为分开关时，漏电保护采用基于零序电压和零序电流的保护方式。
当电网发生漏电故障时，互感器上会产生零序电流，零序电流经54#、55#接线端子输入给保护器，与此同时，零序变压器BK2二次侧会产生零序电压，并经U0、U0N接线端子输入给保护器。
保护器将采集到的零序电流值和零序电压值与保护器设定值比较，并判断零序电压和零序电流之间的相位角。
当零序电流值和零序电压值大于设定值，同时零序电流相位角滞后零序电压53°―218°时（保护器程序已设好此参数，无法更改），保护器做出漏电故障判断，其继电器J1释放，接通分闸继电器HZ2，于是断路器失压线圈S失电
释放，而脱扣线圈F得电带动断路器分闸机构动作，断路器跳闸。
与此同时，保护器液晶显示屏显示故障类型为“选漏”（故障界面参见图1），保护器面板上“选漏”故障指示灯通电发出红光，给出故障指示信号。
图1选漏故障显示界面图2跳闸投退界面
注意事项：
1、一个系统中最多允许一台馈电开关设为总开关，他的下级开关
都应设为分开关，并应设置总开关的漏电检测延时时间，通常设为0.2s。
若总开关下有多级分开关，那么分开关应设置“选漏延时”，各级延时的级差时间为0.2s。
2、若馈电开关是安装在移动变电站下级，那么低压保护箱为总开
关，馈电开关应设置为分开关。
3、作为分开关使用时，若发现零序电流值过小，无法实现选择性
漏电保护，可以通过增加分布电容来补偿零序电流，我公司可以提供0.22uF的补偿电容器。
分开关选择性漏电保护参数的整定方法：
出厂时，监视电压（零序电压）默认值为5V。
监视电流（零序电流）
默认值为30mA。
由于不同线路对地分布电容不同，可能造成正常运行中出现误动作或不动作，此时可根据现场环境对参数进行适当微调。
调整方法参考如下：
1、将本分开关的上级总开关设定为禁止跳闸。
方法为：通过馈电开关前门面板上的整定按钮键进行设置，逐级进入保护菜单：软件选择——跳闸投退——禁止跳闸，跳闸投退界面参考图2。
注意：当保护设置完成后务必退出禁止跳闸模式，否则所有保护会失效。
2、将分开关的零序电流值故意整定为大数值，如80mA，确保做漏
电试验时不跳闸，便于观察“零序电压”和“零序电流”数据。
3、将分开关的保护器屏幕显示锁定在“功率因数”、“零序电流”、
“零序电压”显示界面（以下简称为“零序参数”界面），如图3所示。
方法为：通过馈电开关前门面板上的“↓”整定按钮键切换至“零序参数”界面，再按一次“↓”整定按钮键即将屏幕锁定。
图3零序参数锁屏界面图4零序参数显示界面
4、读取分开关做漏电试验时的零序电压值和零序电流值。
方法为：将分开关前门面板上的“试验转换开关”切换至“漏电”
档位，观察并记录保护器屏幕显示“零序电流”、“零序电压”
的数值，显示界面参考图4。
注意：漏电试验时间不宜过长，读完数值后立即打回正常工作状态。
5、以步骤4记录的“零序电流”、“零序电压”值为参考，相应
调整分开关的“监视电流”、“监视电压”值，数值越小保护越灵敏，但太小容易误动作。
若试验显示“零序电流”、“零序电压”分别为35mA和55.61V，将参数设定为30mA和50V左右合适。
说明：本说明以配置WZB-6GT保护器的KBZ16-400(200)/1140(660)馈电开关为例，安装其它保护器的馈电开保护原理及设置方法类同。
