建筑电气设计通用说明
建筑电气设计说明
建筑电气设计说明1. 简介本文档旨在对建筑电气设计进行详细说明，包括设备选型、回路规划、电气布线、安全措施等方面内容。
2. 设备选型2.1 照明设备照明设备是建筑电气设计中的重要组成部分。
在选型时，需要考虑建筑的功能、使用需求以及节能要求等因素。
常见的照明设备有荧光灯、LED灯等。
在选用照明设备时，需要考虑其功率、亮度、色温等因素，并确保符合国家的相关标准和安全要求。
2.2 配电设备配电设备是建筑电气系统中的核心部分。
在选型时，需要根据建筑的总负荷计算，确定主配电盘、分配电盘以及电缆等设备的额定电流和容量。
此外，还需要考虑设备的可靠性、安全性以及未来扩展的可能性。
2.3 空调设备空调设备在建筑中起到调节室内温度和湿度的作用。
在选型时，需要考虑建筑的使用功能和需求。
常见的空调设备有中央空调、分体式空调等。
选用空调设备时，需要考虑其制冷量、制热量、能效等指标，并确保符合相关的标准和要求。
3. 回路规划回路规划是建筑电气设计中的关键环节。
在规划回路时，需要根据建筑的布局、功能和需求，合理划分不同的用电区域，并确定每个回路的负荷和容量。
合理规划回路可以降低能耗、提高电气系统的可靠性。
4. 电气布线电气布线是建筑电气设计的重要部分。
在进行电气布线时，需要考虑建筑的结构、布局、用电设备的位置等因素。
布线过程中，应合理选择导线材料和截面积，确保电气系统的安全性和可靠性。
此外，还需要注意电气设备的接线顺序和接地方法，以确保电流的正常流动和减少电磁干扰。
5. 安全措施在建筑电气设计中，安全是最重要的考虑因素之一。
在设计过程中，需要遵循相关的电气安全规范和标准，确保电气设备的正常运行和人身安全。
安全措施包括过载保护、漏电保护、接地保护等。
6. 结论本文档对建筑电气设计进行了详细说明，涵盖了设备选型、回路规划、电气布线、安全措施等方面的内容。
建筑电气设计的合理与否直接关系到建筑的安全性、能耗和使用效果。
因此，在进行建筑电气设计时，需要充分考虑功能需求和安全要求，并遵循相关的标准和规范。

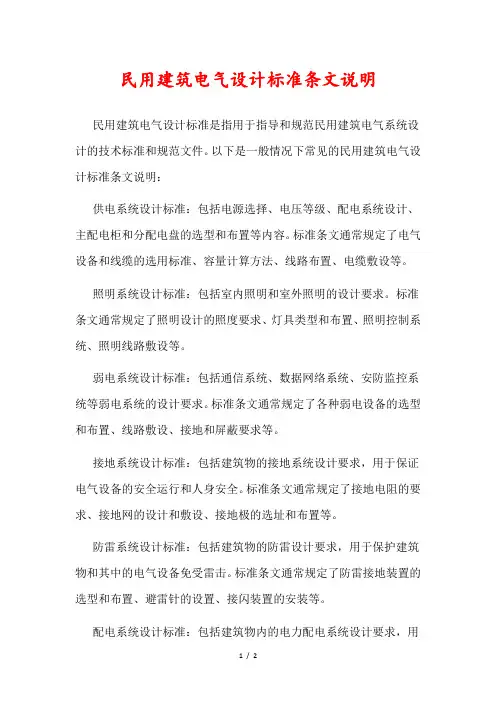

民用建筑电气设计标准条文说明
民用建筑电气设计标准条文说明民用建筑电气设计标准是指用于指导和规范民用建筑电气系统设计的技术标准和规范文件。
以下是一般情况下常见的民用建筑电气设计标准条文说明：供电系统设计标准：包括电源选择、电压等级、配电系统设计、主配电柜和分配电盘的选型和布置等内容。
标准条文通常规定了电气设备和线缆的选用标准、容量计算方法、线路布置、电缆敷设等。
照明系统设计标准：包括室内照明和室外照明的设计要求。
标准条文通常规定了照明设计的照度要求、灯具类型和布置、照明控制系统、照明线路敷设等。
弱电系统设计标准：包括通信系统、数据网络系统、安防监控系统等弱电系统的设计要求。
标准条文通常规定了各种弱电设备的选型和布置、线路敷设、接地和屏蔽要求等。
接地系统设计标准：包括建筑物的接地系统设计要求，用于保证电气设备的安全运行和人身安全。
标准条文通常规定了接地电阻的要求、接地网的设计和敷设、接地极的选址和布置等。
防雷系统设计标准：包括建筑物的防雷设计要求，用于保护建筑物和其中的电气设备免受雷击。
标准条文通常规定了防雷接地装置的选型和布置、避雷针的设置、接闪装置的安装等。
配电系统设计标准：包括建筑物内的电力配电系统设计要求，用于确保电能的合理分配和供应。
标准条文通常规定了配电设备的选型、负荷计算、电缆敷设、短路电流计算等。
安全与监控系统设计标准：包括建筑物的火灾报警系统、紧急疏散系统、安全照明系统、视频监控系统等设计要求。
标准条文通常规定了各个系统的布置、设备选型、线路敷设等。
请注意，具体的标准条文和规范要求可能会因国家、地区和建筑类型而有所不同。
建议您参考当地的电气设计标准，以确保符合相关法规和规范。
同时，建筑物的特殊要求和功能也可能需要额外特殊的设计标准和规范，例如医疗建筑、商业建筑、学校建筑等可能有额外的要求，如医疗建筑可能需要考虑医疗设备的电源供应和接地要求，商业建筑可能需要考虑广告灯箱和展示照明的设计，学校建筑可能需要考虑学生安全和教学设备的电气需求。
电气设计说明范文
电气设计说明范文一、项目背景和目的电气设计是指在建筑、工业生产等领域中，通过电气设备和电气系统的设置和安装来实现电力供应、电气控制和电气保护等功能。
电气设计的目的是保障电力系统的安全、稳定、高效运行，提高生产效率和质量。
二、设计原则和要求1.安全性：电气设计应符合国家电气安全标准和相关法规要求，确保人身安全和设备正常运行。
2.可靠性：电气设计应保证系统的可靠性和稳定性，防止电力中断和设备故障带来的损失。
3.经济性：电气设计应在满足需求的前提下，尽量降低投资和运行成本。
4.灵活性：电气设计应考虑系统的可调节性和可扩展性，方便以后的变更和升级。
5.可维护性：电气设计应便于设备的检修和维护，缩短停产时间，提高生产效率。
三、设计流程和步骤1.收集信息：了解项目的需求、用电负荷、电源供应等信息。
2.制定方案：根据需求和信息，确定电源系统、配电系统、电气控制系统等的基本布局和参数。
3.设计计算：进行电源容量计算、线路电压降、线缆尺寸计算等，确保系统满足要求。
4.设备选型：根据设计计算结果和供应商信息，选择合适的电气设备和材料。
5.蓝图设计：绘制电气设计平面图和电气图纸，标明电气设备和线路的布置和连接关系。
6.编制技术文件：编写电气设计说明书和相关技术文件，实施标准化管理和规范操作。
四、设计内容和要点1.电源系统设计：包括电源选择、变压器容量计算、低压开关柜设计等。
2.配电系统设计：根据用电负荷计算线路容量和线缆规格，确定电缆敷设方式。
3.电气控制系统设计：包括电气控制柜设计、设备自动化控制设计和电气保护设计等。
4.接地系统设计：确保系统的安全接地和电器设备的防雷保护措施。
5.照明系统设计：根据建筑功能和照明需求，设计照明灯具、电路布置和照明控制方案。
6.线缆敷设设计：根据施工条件和规范要求，确定线缆敷设路径、敷设方式和保护措施。
五、设计实施和质量控制1.施工管理：对施工过程进行监督和控制，确保按照设计图纸和技术要求进行施工。

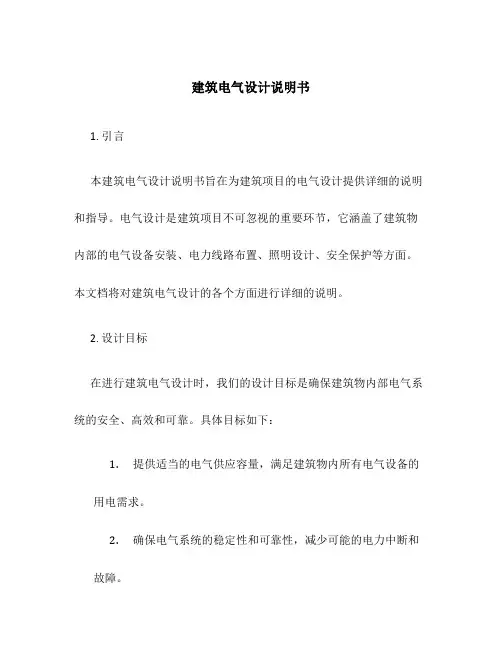

建筑电气设计说明书
建筑电气设计说明书1. 引言本建筑电气设计说明书旨在为建筑项目的电气设计提供详细的说明和指导。
电气设计是建筑项目不可忽视的重要环节，它涵盖了建筑物内部的电气设备安装、电力线路布置、照明设计、安全保护等方面。
本文档将对建筑电气设计的各个方面进行详细的说明。
2. 设计目标在进行建筑电气设计时，我们的设计目标是确保建筑物内部电气系统的安全、高效和可靠。
具体目标如下：1.提供适当的电气供应容量，满足建筑物内所有电气设备的用电需求。
2.确保电气系统的稳定性和可靠性，减少可能的电力中断和故障。
3.保障电气系统的安全性，防止电气火灾、漏电和其他电气事故。
4.设计照明系统，满足建筑物内各个区域的照明要求，并提高能源效率。
3. 设计标准在进行建筑电气设计时，我们将遵循以下标准和规范：•国家标准《建筑电气设计通则》（GB 50052）•国家标准《建筑电气设计规范》（GB 50053）•国家标准《建筑电气安装工程施工质量验收规范》（GB 50303）•国家标准《建筑照明设计规范》（GB 50034）•其他相关的国家标准和建筑行业相关标准4.1 电气负荷计算在进行电气设计时，首先需要进行电气负荷计算。
电气负荷计算将根据建筑物的使用功能、面积、人员密度等因素，确定建筑物所需的电力容量。
这将成为后续电气系统设计的基础。
4.2 电气线路布置电气线路布置是指将电力线路合理地布置在建筑物内各个区域。
在设计电气线路布置时，需要考虑到电力线路的长度、电源位置、设备布置等因素，以确保电力供应的稳定性和可靠性。
4.3 电气设备安装电气设备安装是指将各种电气设备如配电箱、开关、插座等安装在建筑物内部。
在进行电气设备安装时，需要按照相关标准和规范进行，确保安装过程安全可靠。
照明设计是指为建筑物内各个区域设计合适的照明系统。
在进行照明设计时，需要考虑到照明的亮度、颜色、灯具的选择等因素，以满足建筑物内部不同区域的照明需求。
4.5 安全保护建筑电气设计中的安全保护措施包括漏电保护、过载保护、短路保护等。
电气设计说明
{电气设计说明一、设计依据(1)《建筑设计防火规范》GB50016-2006(2)《高层民用建筑设计防火规范》GB50045－95（2005年版）(3)《民用建筑电气设计规范》JGJ 16-2008(4)《建筑物防雷设计规范》GB 50097-2010{(5)《火灾自动报警系统设计规范》GB 50116-98(6)《建筑照明设计标准》GB50034-2004(7)《低压配电设计规范》GB50054-2011(8)《供配电系统设计规范》GB50052-2009(9)《建筑物电子信息系统防雷技术规范》GB50343-2012(10)《汽车库、修车库、停车场设计防火规范》(11) 其它现行国家相关规范、条文二、设计范围|10/变配电系统、低压配电系统、照明配电、空调配电、火灾自动报警及联动系统、漏电火灾报警系统、建筑物能耗监测系统、建筑物防雷及接地系统。
三、建筑概况、负荷等级及变电所设置(电压等级为暂定)1、负荷等级：建筑为地上6层，地下１层；地上建筑面积平米，地下建筑面积平米；地上一层为商业；二层为地上车库；从三层开始至六层本建筑分为左右两塔，左侧塔为办公右侧塔为公寓；属综合性建筑；建筑高度约29米，为一类高层。
其中商业建筑面积平米，办公建筑面积5727平米，公寓建筑面积平米；车库建筑面积平米（地上）+平米（地下）,车库为II类汽车库。
规划区内消防设备用电为一级负荷；走道照明、值班照明、障碍照明用电、主要业务和计算机系统用电、安防系统用电，电子信息设备机房用电，客梯用电，排污泵、生活水泵用电为一级负荷；其余为三级负荷。
2、用电指标及负荷计算：商业—150VA/ m2；汽车库--15VA/ m2；办公—100VA/m2；公寓--150 m2~200m2为16KW/户，200 m2以上为20KW/户；总用电量为，同时系数按选取，实际用电量为3、变电所及供电电源：在在建筑物地上一层设10KV开闭所一座引入两路10KV市电，在地下一层设置10/用户变电所一座；变电所内设置设1000KVA 变压器两台，变电所由开闭所放射式引入两路10KV电源供电。
装配式建筑电气设计说明
装配式建筑电气设计说明装配式建筑电气设计说明1. 总体设计原则：装配式建筑电气设计的目标是提供高效、安全、可靠的电气供电系统，满足建筑的电气需求和规范要求。
设计应考虑建筑的功能、使用需求、节能要求和可维护性。
2. 主要电气设备：根据建筑的用途和规模，确定主要的电气设备，如主配电箱、变压器、发电机组、UPS电源等。
设备的选择应符合国家、地方的规范和标准，具有高效节能、可靠性和经济性。
3. 电力供应：确定建筑的电力供应方式，可以选择与公共电网连接，或者设置独立的发电机组提供电力。
如果选择与公共电网连接，应确保供电质量可靠并符合相关标准。
4. 照明设计：根据建筑的功能和使用需求，确定合适的照明设计方案。
考虑到装配式建筑的特点，可以选择LED照明灯具，具有低能耗、长寿命和可调光等特点。
同时，设计应考虑照明控制系统，实现灯具的分区、调光和定时控制，提高能源利用效率。
5. 用电安全：设计应符合国家和地方的电气安全规范，确保用电安全可靠。
设计时应考虑防雷防电涌保护措施、漏电保护装置、接地系统等，以减少用电事故和电气火灾的发生。
6. 网络通信：根据建筑的需要，设计相应的网络通信系统，包括电话、数据和视频传输。
通信线路应布置合理，方便维护和扩展。
设备选择应具有良好的互联互通性和可靠性。
7. 智能化控制：根据建筑的功能和使用需求，设计智能化控制系统，实现对照明、空调、安防等设备的远程控制和自动化管理。
智能化控制系统应具有良好的稳定性、扩展性和可靠性。
8. 维护管理：设计应考虑电气设备的维护管理需求，包括设备布局、检修通道、防尘防潮等措施。
设备的选择应有可靠的供应商和售后服务，方便设备的及时维修和更换。
以上是装配式建筑电气设计的一些要点，设计应根据具体建筑的情况进行详细制定，并符合相关的规范和标准。
建筑电气施工图设计说明
建筑电气施工 图设计说明一、建筑概况及总体说明工 程名称：浩创 -达观上院建设单位：惠州市宏诚实业开发有限公司 本工 程为： 1.建设地点：惠州市仲恺2.建筑层数：地上 29层；建筑高度： 90.2m ，地下 2层22建筑基底面积： 3365.24m ，总建筑面积： 62126.58m3.建筑耐火等级一级二、设计依据：1、相关专业提供给本专业 的工 程设计资料2、建设方提供 的有关职能部门认定 的工 程设计资料，建设方设计要求；3、本工 程采用 的主要标准及规范：《供配电系统设计规范》 GB 50052-2009 《20kV 及以下变电所设计规范》 GB 50053-2013 《电力工 程电缆设计规范》GB 50217-2007《低压配电设计规范》 GB 50054-2011 JGJ 16-2008(电气 )》(2009 ) 《民用建筑电气设计规范》《全国民用建筑工 程设计技术措施《建筑照明设计标准》 GB 50034-2013 《建筑设计防火规范》 GB 50016-2019《人民防空地下室设计规范》 《人民防空工 程设计防火规范》GB 50038-2005 GB 50098-2009 《建筑物防雷设计规范》 GB 50057-2010 《有线电视系统工 程技术规范》GB 50200-94《建筑与建筑群综合布线系统工 程设计规范》 GB50311-2007 《建筑物电子信息系统防雷技术规范》《消防安全疏散标志设计、施工 及验收规范》《汽车库、修车库、停车场设计防火规范》GB 50343-2012DBJ/T15-42-2005GB 50067-2019《火灾自动报警系统设计规范》 GB 500116-2013 《住宅设计规范》 GB 50096-2011《建筑机电工 程抗震设计规范《住宅建筑规范》GB50981-2019三、设计范围：1、本设计负责红线范围内 的建筑内电气设计及室外电气管网设计2、精装修区域 的照明设计由建设方另行委托其他设计公司负责，本设计负责精装修区域 的 电源预留及相关 的协调配合工 作。
建筑电气设计说明范文
建筑电气设计说明书4.5 建筑电气施工图设计要求4.5.1 在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图纸主要设备表、计算书（供内部使用及存档）。
4.5.2 图纸目录：先列新绘制图纸，后列重复使用图。
4.5.3 施工设计说明1 工程设计概况：应将经审批定案后的初步（或方案）设计说明书中的主要指标录入。
2 各系统的施工要求和注意事项（包括布线、设备安装等）。
3 设备定货要求（亦可附在相应图纸上）。
5 热工检测及自动调节系统1）普通工程宜选定型产品，仅列出工艺要求。
2）需专项设计的自控系统需绘制：热工检测及自动调节原理系统图、自动调节方框图、仪表盘及台面布置图、端子排接线图、仪表盘配电系统图、仪表管路系统图、锅炉房仪表平面图、主要设备材料表、设计说明。
6 建筑设备监控系统及系统集成1）监控系统方框图、绘至DOC站止；2）随图说明相关建筑设备监控（测）要求、点数、位置；3）配合承包方了解建筑设备情况及要求，审查承包方提供的深化设计图纸。
7 防雷、接地及安全1）绘制建筑物顶层平面，应有主要轴线号、尺寸、标高、标注避雷针、避雷带、引下线位置。
建筑电气设计必用规范有什么？房屋建筑设计说明怎么写建筑设计说明项目背景浙江省温岭市大溪镇的城镇建设突飞猛进。
80年代开始扩展，近年继续拉大城市框架，进一步丰满城市形象。
2005年共投入3000多万元，用于城镇基础设施建设，在中心城区实施“东延北扩西改”战略，建立“四纵四横”道路骨架。
已建成大溪中学、新世界国际大酒店、十六层信用社大楼，目前31层皇家花园和25层荷兰花园正在加紧建设中。
今年加大投入，对镇政府广场、河滨公园、城区主干道一级公路的两侧实施亮化、绿化、美化工程，使大溪初展小城市风姿。
由于温岭市铁路站场建设涉及到下洋张村全村拆迁，根据大溪镇下洋张村村民公寓式住宅建设安置办法，特制定此项目解决方案。
一.项目概况 1.地理位置大溪位于浙江省温岭市西北端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气设计通用说明一、电气负荷：用电部位用电负荷种类住宅部分工业部分合计A厂B厂设备安装容量（KW）540电气计算负荷（KW）355二、电源设置：1.高压电源由当地10KV电网引至本工程变电所。
2.低压电源由本工程变电所供给。
3.低压电源由本小区变电所供给。
4.住宅电源由公用变压器供给。
5.设自备柴油发电机组，以确保本工程内一、二级电气负荷用电。
三、变配电设备1.按照配电室的设备布置平面图，参照国标“D263”图集中第108页及111页配合土建工程的施工,预埋底座的型钢，高压开关柜与低压电屏，在安装前，应检察设备是否完好无损，并按产品所附的安装要求，固定设备，在通电前，应检查操作机构是否灵活，通断是否可靠准确，母线连接是否良好，空气开关等保护电气的整定值是否符合设计要求，并按国家电气安装工程验收规定，测试绝缘电阻。
2.电力变压器基础按电气设计的设备平面图的要求，由建筑施工单位负责施工，由电气安装单位配合施工。
3.本工程采用干式电力变压器的安装大样，采用国标“D263”图集的有关内容。
四、线路的敷设1.220/380V低压配电回路中，使用的绝缘导线，其额定电压不低于500V，电力电缆的额定电压，应不低于1000V。
a)采用普通塑料绝缘铜芯导线、电缆。
b)采用阻燃ZR（难燃NR）塑料绝缘铜芯导线、电缆。
c)消防水泵、消防电梯、排烟及正压风机的确保供电干线，采用耐火（NH）电力电缆。
2.电力电缆线路，按国标“D164”图集中的有关内容进行施工。
a)电缆在室外直接埋地沟敷设时，详图集中的第4-13，15-20页。
b)电缆在室内沿电缆沟敷设时，详图集中的第21-23页。
c)电缆在室内沿墙壁或在电缆井内竖向敷设时，详图集中的第41，42，47页。
d)电缆入户及穿过楼板，伸缩缝的做法，详图集中的34，38页。
e)电缆在室内水平敷设时，采用电缆桥架。
f)电缆的弯曲半径，应不小于其外径的15倍。
3.凡穿管和在线槽内敷设的导线，在管内和槽板的内导线不得有接头，电线管的弯曲半径，应不小于其外径的6倍，管路的弯曲段，不得使用水管弯头；管路的分支处，不得使用水管的三通；金属管的连接处，应加接地跨接线，管内导线间的绝缘电阻应不小于0.5MΏ。
a)管敷线采用难燃PVC塑料管明敷。
b)管敷线采用难燃PVC厚塑料管暗敷。
c)管敷线采用镀锌钢管（电线管）暗敷。
d)槽板线采用PVC或金属槽板明敷。
应配套使用弯件，三通，大小接头等专用配件。
e)防爆线路采用镀锌厚壁钢管配线。
f)防干扰弱电线路采用镀锌钢管（电线管）或镀锌铁板槽配线。
g)不同电压等级，不同回路的导线不宜共管、共槽敷设。
4.室内明敷线路，穿过墙壁处，应加套管（瓷管、铁管或硬塑料管）；穿过楼板处，应加套管，且在楼板以上1.6m穿管或金属槽板保护，在车间内，从水平明敷架空线上分支引下到开关箱，控制箱的一段线路，应穿电线管或金属槽板，沿墙（柱）明敷。
5.在电缆井（配电竖井）内敷设线路，应每隔2-3层在楼板处用相当于楼板耐火极限的非燃体作防火分隔，电缆井壁上的门，应采用丙级防火门。
五、电器安装1.落地式安装的配电箱，控制台，应有不小于5cm高的混凝土或金属底座，以防地面水的浸蚀。
2.装在电缆井内，各种机房内，车间内的配电箱，采用明装挂墙式，其底边距本层地板的高度为1.6-1.8m，当箱体高度大于80cm时，箱体的水平中线，距地为1.6m。
3.装在走廊、梯间、客房、办公室、实验室、教室、病房内的配电箱，嵌入墙内安装，其底边距本层地板的高度为1.6-1.8m，电度表箱装在配电箱上部，当为单独安装时，其安装高度为1.7-1.9m。
4.灯具的平开关，吊扇的调速开关，风机盘管的控制器，门铃的按钮，安装高度为1.5m，拉线开关的安装高度，当层高为3m以下时，与顶棚的间距为20cm，当层高大于3m时，安装高度为3m。
5.单相插座的计算容量及安装高度，除平面图上标注外，均按每个插座100W，安装高度为 1.5m。
6.实验室与开水间的插座箱，安装高度如下：a) 1.5mb) 1.0m7.挂墙式安装的星三角启动器自耦减压启动器，电阻减压启动器及其它带杠杆传动的操作机构，其手柄的握持部位，距地为1.2m。
8.单独安装的组合开关，转换开关，控制按钮，安装高度为1.3m。
9.带短路保护装置的单极开关和熔断器，应装在相线上。
接零保护系统的中性线上不得装设短路保护装置（空气开关或熔断器）。
10.配电设备、控制设备、用电设备，均应柱注与设计图上相同的编号，符号或用途，方便操作和维修。
11.漏电开关的安装：漏电开关后的N线不准重复接地，不同支路不准共用（否则误动作），不准作保护线用（否则拒动），应另敷保护线（PE）或用漏电开关前的合用线（PEN）；漏电开关保护的380/220V移动设备宜用五芯插头、插座。
12.本工程楼梯灯采用节能开关。
13.本工程走廊采用节能开关。
14.本工程日光灯采用电子镇流器（必须用经检验符合国家标准的产品）。
15.本工程采用电子节能灯泡、灯管（采用经检验符合国家标准的产品）。
六、建筑物防雷1.建筑物防雷等级划分：a)本工程采属一级防雷b)本工程采属二级防雷c)本工程采属三级防雷2.避雷带，采用Φ10镀锌圆钢，安装在女儿墙及梯屋顶，作法详见“DT501-1”图。
其支持卡子的间距，应不大于1.5m，可以利用女儿墙顶的钢管扶手作避雷带。
3.避雷带，采用Φ12镀锌圆钢，暗敷在女儿墙内，作法详“利用建筑物接地装置与防雷引下线的作法大样图”。
4.凡突出屋面的金属物体（如铁爬梯，水管、透气管等）。
均应与就近的避雷带相连，凡突出屋面的非金属物体（如烟囱等），应加装独立小针，并与就近的避雷带相连。
5.利用竖向结构主筋作防雷引下线，按平面图中指定的部位，将柱内或剪力墙内靠外墙侧的二条主筋，由基础至天面，凡接驳处均加电焊，并在天面外引Φ12圆钢（L=15m），与避雷带相连。
6.采用Φ12镀锌圆钢作引下线，暗敷在建筑外墙批荡层内，固定点间距不应大于2m，引下线的敷设途径越短越好，如必要弯曲时，弯曲部分开口处的间距，不得小于弯曲部分线段实际长度的1/10，引下线与落水管的间距不小于1m，否则，落水管的顶端与底端，应用Φ12圆钢与引下线相连。
7.建筑高度超过30m时，自30m高以上，每三层利用建筑物圈梁的主筋（二条），通长焊接，并与引下线相连，作为防雷电侧击的避雷带兼作均压环，建筑物外墙自30m高以上的金属门窗，金属栏杆等大型金属物体，与就近的均压环或引下线相连，以防雷电侧击。
8.二类防雷的高层建筑，建筑物外墙自45m高以上的金属门窗栏杆等大型金属物体，与防雷装置相连，以防雷电侧击。
9.为防止高电位引入，引入户内的低压架空线路，进户处的瓷瓶脚应接地或加装380V低压避雷器。
七、接地1.电气保安的方式a)本工程采用接地保护。
b)本工程采用接零保护。
c)数据处理，电子设备采用单独接地保护。
2.电气设备的接地：a)变电所内变压器的工作接地，变配电装置的保安接地，避雷器接地，共用接地装置，其接地电阻不大于1Ώ，当变压器容量不超过100KV时，允许不超过10Ώ。
b)低压配电干线的中性线重复接地装置，其接地电阻不大于10Ώ。
c)开关柜、配电屏（箱），电力变压器，柴油发电机组及各种用电设备，因绝缘破损可能带电的金属外壳，电气用的独立安装的金属支架及传动机构，电缆的金属外皮，插座的接地孔，均应以专用接地（或接零）支线，可靠地与接地（或接零）干线相连，当采用单独接地装置时，其接地电阻应不大于4Ώ。
d)本工程接地（零）线，保护线（平面图中一般无示出），其截面选用应同时满足机械强度及热稳定的要求。
e)本工程接地（零）线，保护线按下表选用时，则不必对其进行热稳定校验，表中接地（零）线，保护线的材料与相线相同。
PE线最小截面相线芯线截面S（mm2）PE线最小截面（mm2）S≤16S16≤S≤3516S>35S/2f)采用TN-S制式时，N线只能在始端接地，不可再重复接地。
3.等电位连接措施：用电设备外壳与装置外可导电体进行等电位连接，可以减少它们之间可能出现的危险电位。
a)等电位连接：主水泵房的进出水总管，空调主机房的冷冻水管，总冷却水管，采暖热水总管，变配电房的金属门窗，沟盖板，平台，独立防雷系统的建筑物钢筋和金属构件采用BV-16mm2或Φ10镀锌圆钢与配供电系统最近处的保护干线（PE）或接地（零）干线（PEN）连通（可用螺栓或电焊连接）。
b)辅助等电位连接：主机房以外的其它冷热水交换器的配水干管，管道式空调系统的主风管及车间，辅助机房的金属物件采用BV-10mm2或Φ10镀锌圆钢与供电配电系统最近处的保护干线（PE）或接地（零）干线（PEN）连通（螺栓可电焊连接）。
4.防雷装置的接地：a)一二类防雷的建筑，防止直击雷，防止雷电感应及防止雷电波侵入措施的独立接地装置，其接地电阻应不大于10Ω。
b)三类防雷的建筑，防止直击雷的独立接地装置，其接地电阻应不大于30Ω。
（重要的公共建筑，应不大于10Ω）。
5.火灾自动报警系统采用专用接地线，由接地装置引至消防控制室，接地干线采用不小于25mm2的铜芯绝缘线，接地支线采用不小于4mm2的铜芯绝缘线。
6.本工程的电气保安，建筑物防雷，火灾报警与消防控制设备接地，共用接地装置，其共用接地电阻应不大于1Ω。
当火灾自动报警系统单独设置时，共接地电阻应不大于4Ω。
7.本工程利用建筑基础钢筋作接地装置，按平面图中指定的桩台，地梁及柱位，参照DSB-24图，将有关钢筋在连接处加电焊，外露的接地测试点应涂红色油漆，并加挂薄铁皮制成的标志牌，写明用途。
8.本工程利用人工接地装置，按平面图中指定的位置，埋设接地体。
9.在防雷与接地工程中，所用的各类金属体，接驳处均应电焊，焊缝长度，圆钢为其直径的6倍，扁钢为其宽度的2倍，接驳处外露在空气时，焊接后应作防锈处理，接地装置应有测试记录，隐蔽工程应有施工记录，作为工程验收的依据。
八、火灾自动报警与消防设备的电气控制1.按平面图确定下来探测器的安装位置时，应按现场的实际情况，遵循下列原则，适当调整探测器的位置和数量。
当房间内被书架，文件柜，高大设备及建筑间隔等分隔时，其顶部与顶棚或梁的间距（h），小于房间的净高（H）的5%时，（即h<0.05H），在每个被隔开的部分，至少加装一只探测器，增加的探测器与该房原有的探测器，仍属同一探测区。
探测器至墙壁，梁边的水平间距，不应小于0.5m，探测器周围0.5m的范围内不应有遮挡物；探测器至空调通风系统送风口的水平间距，不应小于1.5m。
至多孔送风顶棚的孔口，水平间距不小于0.5m2.探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于450。
3.手动火灾按钮，安装在墙上，距地面的高度为1.5m。
