石灰石石膏湿法脱硫化学反应原理
石灰石石膏湿法脱硫化学反应原理
石灰石石膏湿法脱硫是一种常用的烟气脱硫技术，其原理主要包括以下几个步骤：
1. 石膏浆液的制备：将石灰石（CaCO3）与水反应生成石灰石浆液，同时加入一定量的氧化剂如空气，将部分CaCO3氧化
成氧化钙（CaO），形成钙离子（Ca2+）和氢氧根离子（OH-）。
2. 脱硫反应：将石膏浆液与含有二氧化硫（SO2）的烟气接触，二氧化硫会与钙离子和氢氧根离子发生反应，生成固态的硫酸钙（CaSO4·2H2O）。
反应方程式如下：
Ca2+ + SO2 + 2H2O → CaSO4·2H2O
3. 生成石膏：反应产生的硫酸钙会以颗粒状悬浮在石膏浆液中，形成石膏。
4. 脱水：通过脱水设备，将石膏浆液中的水分去除，使石膏凝固成固体。
整个过程中，石膏浆液充当了吸收剂的角色，能够吸收并固定烟气中的二氧化硫，从而实现脱硫的目的。
生成的石膏可以作为工业原料或用于土壤改良等方面的应用。

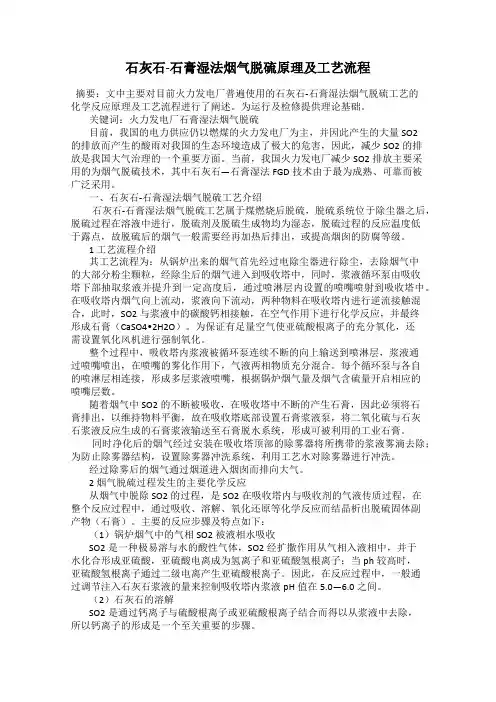

石灰石-石膏湿法烟气脱硫原理及工艺流程
石灰石-石膏湿法烟气脱硫原理及工艺流程摘要：文中主要对目前火力发电厂普遍使用的石灰石-石膏湿法烟气脱硫工艺的化学反应原理及工艺流程进行了阐述。
为运行及检修提供理论基础。
关键词：火力发电厂石膏湿法烟气脱硫目前，我国的电力供应仍以燃煤的火力发电厂为主，并因此产生的大量SO2的排放而产生的酸雨对我国的生态环境造成了极大的危害，因此，减少SO2的排放是我国大气治理的一个重要方面。
当前，我国火力发电厂减少SO2排放主要采用的为烟气脱硫技术，其中石灰石—石膏湿法FGD技术由于最为成熟、可靠而被广泛采用。
一、石灰石-石膏湿法烟气脱硫工艺介绍石灰石-石膏湿法烟气脱硫工艺属于煤燃烧后脱硫，脱硫系统位于除尘器之后，脱硫过程在溶液中进行，脱硫剂及脱硫生成物均为湿态，脱硫过程的反应温度低于露点，故脱硫后的烟气一般需要经再加热后排出，或提高烟囱的防腐等级。
1 工艺流程介绍其工艺流程为：从锅炉出来的烟气首先经过电除尘器进行除尘，去除烟气中的大部分粉尘颗粒，经除尘后的烟气进入到吸收塔中，同时，浆液循环泵由吸收塔下部抽取浆液并提升到一定高度后，通过喷淋层内设置的喷嘴喷射到吸收塔中。
在吸收塔内烟气向上流动，浆液向下流动，两种物料在吸收塔内进行逆流接触混合，此时，SO2与浆液中的碳酸钙相接触，在空气作用下进行化学反应，并最终形成石膏（CaSO4•2H2O）。
为保证有足量空气使亚硫酸根离子的充分氧化，还需设置氧化风机进行强制氧化。
整个过程中，吸收塔内浆液被循环泵连续不断的向上输送到喷淋层，浆液通过喷嘴喷出，在喷嘴的雾化作用下，气液两相物质充分混合。
每个循环泵与各自的喷淋层相连接，形成多层浆液喷嘴，根据锅炉烟气量及烟气含硫量开启相应的喷嘴层数。
随着烟气中SO2的不断被吸收，在吸收塔中不断的产生石膏，因此必须将石膏排出，以维持物料平衡，故在吸收塔底部设置石膏浆液泵，将二氧化硫与石灰石浆液反应生成的石膏浆液输送至石膏脱水系统，形成可被利用的工业石膏。
电厂脱硫培训—石灰石及石膏湿法FGD原理和主要参数
电厂脱硫培训一石灰石/石膏湿法FGD原理和主要参对于一般的湿法脱硫技术喷淋塔而言，吸收液通过喷嘴雾化喷入脱硫塔，分散成细小的液滴并覆盖脱硫塔的整个断面。
这些液滴与塔内烟气逆流接触，发生传质与吸收反应，烟气中的SO2、SOs及HC1、HF被吸收。
S02吸收产物的氧化和中和反应在脱硫塔底部的氧化区完成并最终形成石膏。
为了维持吸收液恒定的PH值并减少石灰石耗量，石灰石被连续加入脱硫塔,同时脱硫塔内的吸收剂浆液被搅拌机、氧化空气和脱硫塔循环泵不停地搅动，以加快石灰石在浆液中的均布和溶解第一节主要运行变量概念1、脱硫塔烟气流速脱硫塔烟气流速是脱硫塔内饱和烟气的平均流速，在标准状态下，它等于饱和烟气的体积流量除以垂直于烟气流向的脱硫塔断面面积。
上述计算中，脱硫塔横断面积不扣除塔内支撑件、喷淋目管和其他内部构件所占有的面积，因此又称为空塔烟气平均流速。
2、液气比液气比表示洗涤单位体积饱和烟气(m3)的浆液体积数(1),即1/G。
3、脱硫塔PH值脱硫塔PH值表示脱硫塔中H'的浓度，是FGD工艺控制的一个重要参数，PH的高低直接影响系统的多项功能。
4、脱硫塔浆液循环停留时间脱硫塔浆液循环停留时间(t)表示脱硫塔浆液全部循环一次的平均的时间，此时间等于脱硫塔中浆液体积(V)除以循环浆液流量(1),即t(min)=60V∕1o5、浆液在脱硫塔中的停留时间浆液在脱硫塔中的停留时间(t)又称为固体物停留时间。
它等于脱硫塔浆液体积(V)除以脱硫塔排出泵流量(B),BPt(h)=V∕Bo固体停留时间也等于脱硫塔中存有固体物的质量(kg)除以固体副产物的产出率(kg∕h)06、吸收剂利用率吸收剂利用率(∏)等于单位时间内从烟气中吸收的SO2摩尔数除以同时间内加入系统的吸收剂中钙的总摩尔数，即n(100%)=已脱除的SO?的摩尔数/加入系统中的Ca的摩尔数X1OO机吸收剂利用率也可以理解为在一定时间内参与脱硫反应的CaC0,的数量占加入系统中的Caeo3总量的百分比。
石灰石——石膏湿法烟气脱硫技术
石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术是已经开发和推广的烟气脱硫技术中的主流技术，占国内外安装烟气脱硫装置总容量的85%以上。
特点是商业应用时间长，工艺技术成熟，配套设备完善，工作稳定，操作简单，脱硫效率可达到95%以上，可靠性高达95%以上。
吸收剂为石灰石粉，资源丰富，价格低廉，使用安全；副产品为脱硫石膏，可用作水泥添加剂、农业土壤调节剂，或进一步清洗、均化、除杂后，生产建筑用石膏板等。
石灰石——石膏湿法烟气脱硫技术广泛应用于火电厂、冶金、各种工业锅炉、窑炉、水泥工业、玻璃工业、化工工业、有色冶炼等行业大型燃烧设备烟气中SO2的排放控制。
一、工艺流程石灰石——石膏湿法烟气脱硫装置主要由烟气系统、石灰石浆液制备系统、烟气吸收及氧化系统、石膏脱水系统、烟气排放连续监测系统（CEMS）以及自动控制系统和公用工程系统等组成。
工艺流程如图示。
一定浓度的石灰石浆液连续从吸收塔顶部喷入，与经过增加风机增压后进入吸收塔的烟气发生接触。
在烟气被冷却洗涤的过程中，烟气中的SO2被浆液中的碳酸钙吸收生成亚硫酸钙而成为净化烟气，净化后的烟气经除雾器除去烟气中的小雾滴，从吸收塔上部排出，进入大气。
向吸收塔底部的溶液中鼓入空气，溶液中的亚硫酸钙被氧化成为硫酸钙结晶物——石膏。
吸收塔底部的溶液是石灰石、石膏组成的浆状混合物，其部分被强制在塔内循环，部分作为产物排出而成为脱水石膏。
二、工艺原理石灰石——石膏湿法烟气脱硫系统中主要的化学反应包括：1. SO2的吸收2.与石灰石的反应3.氧化反应4.CaSO4晶体生成总的反应方程式为：SO2(g)+ CaCO3（s）+2H2O(l)+1/2O2（g）→CaSO4·2H2O(s)+CO2(g)三、脱硫系统的主要设备1.烟气系统烟气系统由进口烟气挡板门、旁路烟气挡板门、钢制烟道、脱硫增压风机等组成。
原烟气经烟道、烟气进口挡板门进入增压风机，经增压风机升压后进入吸收塔。

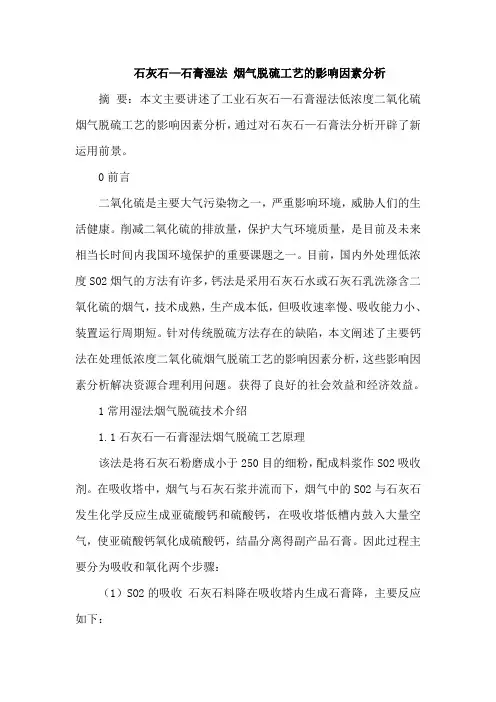

石灰石—石膏湿法 烟气脱硫工艺影响因素
石灰石—石膏湿法烟气脱硫工艺的影响因素分析摘要：本文主要讲述了工业石灰石—石膏湿法低浓度二氧化硫烟气脱硫工艺的影响因素分析，通过对石灰石—石膏法分析开辟了新运用前景。
0前言二氧化硫是主要大气污染物之一，严重影响环境，威胁人们的生活健康。
削减二氧化硫的排放量，保护大气环境质量，是目前及未来相当长时间内我国环境保护的重要课题之一。
目前，国内外处理低浓度SO2烟气的方法有许多，钙法是采用石灰石水或石灰石乳洗涤含二氧化硫的烟气，技术成熟，生产成本低，但吸收速率慢、吸收能力小、装置运行周期短。
针对传统脱硫方法存在的缺陷，本文阐述了主要钙法在处理低浓度二氧化硫烟气脱硫工艺的影响因素分析，这些影响因素分析解决资源合理利用问题。
获得了良好的社会效益和经济效益。
1常用湿法烟气脱硫技术介绍1.1石灰石—石膏湿法烟气脱硫工艺原理该法是将石灰石粉磨成小于250目的细粉，配成料浆作SO2吸收剂。
在吸收塔中，烟气与石灰石浆并流而下，烟气中的SO2与石灰石发生化学反应生成亚硫酸钙和硫酸钙，在吸收塔低槽内鼓入大量空气，使亚硫酸钙氧化成硫酸钙，结晶分离得副产品石膏。
因此过程主要分为吸收和氧化两个步骤：（1）SO2的吸收石灰石料降在吸收塔内生成石膏降，主要反应如下：CaCO3+SO2+1/2H2O=CaSO3·1/2H2O+CO2CaSO3·1/2H2O +SO2+1/2H2O=Ca（HSO3）2（2）亚硫酸钙氧化由于烟气中含有O2，因此在吸收过程中会有氧化副反应发生。
在氧化过程中，主要是将吸收过程中所生成的CaSO3·1/2H2O氧化生成CaSO4·2H2O。
2CaSO3·1/2H2O+ O2+3H2O =2CaSO4·2H2O由于在吸收过程中生成了部分Ca（HSO3）2，在氧化过程中，亚硫酸氢钙也被氧化，分解出少量的SO2：Ca（HSO3）2+1/2O2+ H2O=CaSO4·2H2O+ SO2亚硫酸钙氧化时，其离子反应可表达为：CaSO3·1/2H2O+H+ Ca2++ HSO3—+1/2H2OHSO3—+1/2O2 SO42—+H+Ca2++ SO42—+2H2O CaSO4·2H2O由以上反应可见，氧化反应必须有H+存在，浆液的PH值在6以上时，反应就不能进行。
石灰石-石膏湿法烟气脱硫工艺的化学原理
石灰石-石膏湿法烟气脱硫工艺的化学原理一、概述：脱硫过程就是吸收，吸附，催化氧化和催化还原，石灰石浆液洗涤含SO烟气，产生化学反应分离出脱硫副产物，化学吸收速率较快与扩散速率有关，2又与化学反应速度有关，在吸收过程中被吸收组分的气液平衡关系，既服从于相平衡（液气比L/G，烟气和石灰石浆液的比），又服从于化学平衡（钙硫比Ca/S，二氧化硫与炭酸钙的化学反应）。
1、气相：烟气压力，烟气浊度，烟气中的二氧化硫含量，烟尘含量，烟气中的氧含量，烟气温度，烟气总量2、液相：石灰石粉粒度，炭酸钙含量，黏土含量，与水的排比密度，－，它们与溶解了的CaCO和SOHSO的反应3、气液界面处：参加反应的主要是323是瞬间进行的。
二、脱硫系统整个化学反应的过程简述：1、 SO在气流中的扩散，22、扩散通过气膜3、 SO被水吸收，由气态转入溶液态，生成水化合物24、 SO水化合物和离子在液膜中扩散25、石灰石的颗粒表面溶解，由固相转入液相6、中和（SO水化合物与溶解的石灰石粉发生反应）27、氧化反应8、结晶分离，沉淀析出石膏，三、烟气的成份：火力发电厂煤燃烧产生的污染物主要是飞灰、氮氧化物和二氧化硫，使用静电除尘器可控制99%的飞灰污染。
四、二氧化硫的物理、化学性质：①. 二氧化硫SO的物理、化学性质：无色有刺激性气味的有毒气体。
密度比2空气大，易液化（沸点-10℃），易溶于水，在常温、常压下，1体积水大约能溶解40体积的二氧化硫，成弱酸性。
SO为酸性氧化物，具有酸性氧化物的通性、2还原性、氧化性、漂白性。
还原性更为突出，在潮湿的环境中对金属材料有腐蚀性，液体SO无色透明，是良好的制冷剂和溶剂，还可作防腐剂和消毒剂及还原2剂。
②. 三氧化硫SO的物理、化学性质：由二氧化硫SO催化氧化而得，无色易挥23发晶体，熔点16.8℃，沸点44.8℃。
SO为酸性氧化物，SO极易溶于水，溶于33水生成硫酸HSO,同时放出大量的热，42③. 硫酸HSO的物理、化学性质：二元强酸，纯硫酸为无色油状液体，凝固点423,浓硫酸溶于水会放出大量的热，密度为1.84g/cm具有10.4℃，沸点338℃，为强氧化性（是强氧化剂）和吸水性，具有很强的腐蚀性和破坏性，五、石灰石湿－石膏法脱硫化学反应的主要动力过程：1、气相SO被液相吸收的反应：SO经扩散作用从气相溶入液相中与水生成亚硫22－＋，当PHH 亚硫酸迅速离解成亚硫酸氢根离子HSO值较高时，和氢离子酸HSO3232－，要使SO吸收不断进行下去，必须中和HSO二级电离才会生成较高浓度的SO233＋＋当，即降低吸收剂的酸度，碱性吸收剂的作用就是中和氢离子电离产生的HH 吸收液中的吸收剂反应完后，如果不添加新的吸收剂或添加量不足，吸收液的酸度迅速提高，PH值迅速下降，当SO溶解达到饱和后，SO的吸收就告停止，脱22硫效率迅速下降2、吸收剂溶解和中和反应：固体CaCO 的溶解和进入液相中的CaCO的分解，33＋浓度（PH固体石灰石的溶解速度，反应活性以及液相中的H值）影响中和反应2+2+的形CaCa的氧化反应，以及其它一些化合物也会影响中和反应速度。
石灰石石膏湿法脱硫的工艺
石灰石石膏湿法脱硫的工艺【石灰石石膏湿法脱硫的工艺】导语：石灰石石膏湿法脱硫是一种常见的烟气脱硫技术，通过将石灰石与石膏反应，可以高效地去除燃煤发电厂和工业锅炉烟气中的二氧化硫。
本文将深入探讨石灰石石膏湿法脱硫的工艺原理、优势以及相关问题。
一、工艺原理1. 石灰石石膏湿法脱硫原理：石灰石与石膏发生反应生成硬石膏，将烟气中的二氧化硫转化为硫酸钙，并形成可回收利用的石膏产物。
主要反应方程式如下所示：CaCO3 + SO2 + 2H2O → CaSO4·2H2O + CO22. 脱硫反应的特点：该反应是一个快速的液相反应，在一定反应温度、气体流速和石膏浆液浓度下进行。
反应速率受碱性、反应温度、质量浓度等因素的影响。
二、工艺步骤1. 石灰石石膏湿法脱硫的基本步骤：（1）石灰石破碎、磨细：将原料石灰石经过破碎和磨细处理，提高其活性和反应速率。
（2）制备石膏浆液：将石灰石与水混合，形成石灰石浆液。
为了提高脱硫效果，还可加入一定量的添加剂。
（3）脱硫反应：将石灰石浆液喷入脱硫塔，通过与烟气的接触和反应，使二氧化硫转化为硫酸钙。
（4）石膏产物处理：将脱硫过程中生成的硬石膏经过脱水、干燥等处理后，得到成品石膏。
2. 工艺改进：为了提高脱硫效率和经济性，石灰石石膏湿法脱硫工艺进行了多方面的改进。
例如引入喷雾器、增加反应塔数目、采用高效填料等，以增加烟气与石灰石浆液的接触面积，加强反应效果。
三、工艺优势1. 脱硫效率高：石灰石石膏湿法脱硫工艺能够高效地将烟气中的二氧化硫转化为重质石膏产物，脱硫效率可达到90%以上。
2. 石膏产物可回收利用：脱硫过程中生成的硬石膏可以用于建材、石膏板等行业，实现资源的循环利用。
3. 工艺成熟可靠：石灰石石膏湿法脱硫工艺经过多年的实践应用，技术成熟可靠，广泛应用于燃煤发电厂和工业锅炉等领域。
四、问题与挑战1. 石膏处理与排放：脱硫过程中生成的硬石膏需要进行后续的脱水、干燥等处理，同时还需要解决石膏产物的长期存储和排放问题。
石灰石 石膏湿法脱硫技术的工艺流程 反应原理及主要系统
石灰石-石膏湿法脱硫技术的工艺流程如下图的石灰石-石膏湿法烟气脱硫技术的工艺流程图。
图一常见的脱硫系统工艺流程图二无增压风机的脱硫系统如上图所示引风机将除尘后的锅炉烟气送至脱硫系统，烟气经增压风机增压后(有的系统在增压风机后设有GGH换热器，我们一、二期均取消了增压风机，和旁路挡板，图二)，进入脱硫塔，浆液循环泵将吸收塔的浆液通过喷淋层的喷嘴喷出，与从底部上升的烟气发生接触，烟气中SO2的与浆液中的石灰石发生反应，生成CaSO3，从而除去烟气中的SO2。
经过净化后的烟气在流经除雾器后被除去烟气中携带的液滴，最后从烟囱排出。
反应生成物CaSO3进入吸收塔底部的浆液池，被氧化风机送入的空气强制氧化生成CaSO4，结晶生成石膏。
石灰石浆液泵为系统补充反应消耗掉的石灰石，同时石膏浆液输送泵将吸收塔产生的石膏外排至石膏脱水系统将石膏脱水或直接抛弃。
同时为了防止吸收塔内浆液沉淀在底部设有浆液搅拌系统，一期采用扰动泵，二期采用搅拌器。
石灰石-石膏湿法脱硫反应原理在烟气脱硫过程中，物理反应和化学反应的过程相对复杂，吸收塔由吸收区、氧化区和结晶区三部分组成，在吸收塔浆池(氧化区和结晶区组成)和吸收区，不同的层存在不同的边界条件，现将最重要的物理和化学过程原理描述如下：(1)SO2溶于液体在吸收区，烟气和液体强烈接触，传质在接触面发生，烟气中的SO2溶解并转化成亚硫酸。
SO2+H2O<===>H2SO3除了SO2外烟气中的其他酸性成份，如HCL和HF也被喷入烟气中的浆液脱除。
装置脱硫效率受如下因素影响，烟气与液体接触程度，液气比、雾滴大小、SO2含量、PH值、在吸收区的相对速度和接触时间。
(2)酸的离解当SO2溶解时，产生亚硫酸，同时根据PH值离解：H2SO3<===>H++HSO3-对低pH值HSO3-<===>H++SO32-对高pH值从烟气中洗涤下来的HCL和HF，也同时离解：HCl<===>H++Cl-F<===>H++F-根据上面反应，在离解过程中，H+离子成为游离态，导致PH值降低。
石灰石-石膏湿法烟气脱硫影响脱硫效率的因素及最佳解决办法探究
石灰石-石膏湿法烟气脱硫影响脱硫效率的因素及最佳解决办法探究摘要：烟气脱硫是现代环保工程中关键的一环，而石灰石-石膏湿法烟气脱硫是一种常用的脱硫技术。
本论文旨在探究影响石灰石-石膏湿法烟气脱硫效率的因素，并提出最佳解决办法。
通过研究和分析不同因素对脱硫效率的影响，可以为湿法烟气脱硫工程的设计和优化提供理论依据。
关键词:石灰石；烟气脱硫；设备改进引言：随着工业化进程的加快和能源消耗的增加，大量的烟气排放给环境带来了严重的污染问题。
其中，烟气中的二氧化硫（SO2）是主要的污染物之一，它不仅对大气环境造成危害，还对人体健康产生不良影响。
为了减少和控制烟气中的SO2排放，烟气脱硫技术成为了重要的环保措施之一。
石灰石-石膏湿法烟气脱硫是一种常用的脱硫技术，其具有成本低、脱硫效率高等优点，被广泛应用于工业领域。
然而，脱硫效率受到多种因素的影响，如石灰石特性、石膏特性、烟气特性等，因此深入研究这些因素对脱硫效率的影响，寻找最佳解决办法，对于提高脱硫工艺的效率和环保效果具有重要意义。
1、石灰石-石膏湿法烟气脱硫工艺概述1.1石灰石-石膏湿法烟气脱硫原理石灰石-石膏湿法烟气脱硫是一种常用的脱硫工艺，其原理基于石灰石和石膏之间的化学反应。
主要步骤如下：一是烟气吸收。
烟气经过预处理后，进入脱硫塔，在塔内与喷射的石灰石石浆接触，烟气中的SO2被吸收到石灰石石浆中形成硫酸钙（CaSO3·1/2H2O）。
二是氧化反应。
硫酸钙在脱硫塔中被氧化为石膏（CaSO4·2H2O），氧化反应主要由氧化剂催化进行。
三是分离。
石膏颗粒在脱硫塔中与石灰石石浆一起被排出，通过分离装置将石膏颗粒从石灰石石浆中分离出来，形成脱硫石膏。
四是石膏处理。
脱硫石膏进一步处理，经过脱水、干燥等工艺，得到可回收的石膏产品。
1.2工艺流程石灰石-石膏湿法烟气脱硫工艺的基本流程如下：一是烟气预处理。
烟气经过除尘装置进行粉尘和颗粒物的去除，确保脱硫系统的稳定运行。
石灰石-石膏湿法烟气脱硫工艺原理及特点
石灰石－石膏湿法烟气脱硫工艺原理及特点一、工艺原理该工艺采用石灰石或石灰做脱硫吸收剂，石灰石破碎与水混合，磨细成粉壮，制成吸收浆液（当采用石灰为吸收剂时，石灰粉经消化处理后加水搅拌制成吸收浆）。
在吸收塔内，烟气中的SO2与浆液中的CaCO3(碳酸钙)以及鼓入的氧化空气进行化学反应生成二水石膏，二氧化硫被脱除。
吸收塔排出的石膏浆液经脱水装置脱水后回收。
脱硫后的烟气经除雾器去水、换热器加热升温后进入烟囱排向大气。
烟气从吸收塔下侧进入，与吸收浆液逆流接触，在塔内CaCO3与SO2、H2O进行反应，生成CaSO3·1/2H2O和CO2↑；对落入吸收塔浆浆池的CaSO3·1/2H2O和O2、H2O 再进行氧气反应，得到脱流副产品二水石膏。
化学反应方程式：2CaCO3+H2O+2SO2====2CaSO3·1/2H2O+2CO22CaSO3·1/2H2O+O2+3H2O====2CaSO4·2H2O二、FGD烟气系统的原理从锅炉引风机后烟道引出的烟气，通过增压风机升压，烟气换热器（GGH）降温后，进入吸收塔，在吸收塔内与雾状石灰石浆液逆流接触，将烟气脱硫净化，经除雾期除去水雾后，又经GGH升温至大于75摄氏度，再进入净烟道经烟囱排放。
脱硫系统在引风机出口与烟囱之间的烟道上设置旁路挡板门，当FGD装置运行时，烟道旁路挡板门关闭，FGD装置进出口挡板门打开，烟气通过增压风机的吸力作用引入FGD系统。
在FGD装置故障和停运时，旁路挡板门打开，FGD装置进出口挡板门关闭，烟气由旁路挡板经烟道直接进入烟囱，排向大气，从而保证锅炉机组的安全稳定运行。
FGD装置的原烟气挡板、净烟气挡板及旁路挡板一般采用双百叶挡板并设置密封空气系统。
旁路挡板具有快开功能，快开时间要小于10s，挡板的调整时间在正常情况下为75s，在事故情况下约为3~10s。
一、旁路挡板门的控制原理概述一、烟气脱硫挡板风门的结构简述1．烟气脱硫挡板风门——风门框架和截面的主体部分和叶片均按设计用不同材质、规格的钢板制造。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石灰石-石膏湿法烟气脱硫工艺石灰石（石灰）－石膏湿法脱硫工艺是湿法脱硫的一种，是目前世界上应用范围最广、工艺技术最成熟的标准脱硫工艺技术。
是当前国际上通行的大机组火电厂烟气脱硫的基本工艺。
它采用价廉易得的石灰石或石灰作脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。
在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应被脱除，最终反应产物为石膏。
脱硫后的烟气经除雾器除去带出的细小液滴，经换热器加热升温后排入烟囱。
脱硫石膏浆经脱水装置脱水后回收。
由于吸收浆液循环利用，脱硫吸收剂的利用率很高。
最初这一技术是为发电容量在100MW以上、要求脱硫效率较高的矿物燃料发电设备配套的，但近几年来，这一脱硫工艺也在工业锅炉和垃圾电站上得到了应用.根据美国EPRI统计，目前已经开发的脱硫工艺大约有近百种，但真正实现工业应用的仅10多种。
已经投运或正在计划建设的脱硫系统中，湿法烟气脱硫技术占80%左右。
在湿法烟气脱硫技术中，石灰石/石灰—石膏湿法烟气脱流技术是最主要的技术，其优点是：1、技术成熟，脱硫效率高，可达95%以上。
2、原料来源广泛、易取得、价格优惠3、大型化技术成熟，容量可大可小，应用范围广4、系统运行稳定，变负荷运行特性优良5、副产品可充分利用，是良好的建筑材料6、只有少量的废物排放，并且可实现无废物排放7、技术进步快。
石灰石/石灰—石膏湿法烟气脱硫工艺，一般布置在锅炉除尘器后尾部烟道，主要有：工艺系统、DCS控制系统、电气系统三个分统。
基本工艺过程在石灰石一石膏湿法烟气脱硫工艺中，俘获二氧化硫（SO2）的基本工艺过程：烟气进入吸收塔后，与吸收剂浆液接触、进行物理、化学反应，最后产生固化二氧化硫的石膏副产品。
基本工艺过程为：（1）气态SO2与吸收浆液混合、溶解（2） SO2进行反应生成亚硫根（3）亚硫根氧化生成硫酸根（4）硫酸根与吸收剂反应生成硫酸盐（5）硫酸盐从吸收剂中分离用石灰石作吸收剂时，SO2在吸收塔中转化，其反应简式式如下： CaCO3+2 SO2+H2O ←→Ca(HSO3)2+CO2在此，含CaCO3的浆液被称为洗涤悬浮液，它从吸收塔的上部喷入到烟气中。
在吸收塔中SO2被吸收，生成Ca(HSO3)2 ，并落入吸收塔浆池中。
当pH值基本上在5和6之间时， SO2去除率最高。
因此，为了确保持续高效地俘获二氧化硫（SO2）必须采取措施将PH值控制在5和6之间；为了确保要将PH值控制在5和6之间和促使反应向有利于生成2H++ SO32-的方向发展，持续高效地俘获二氧化硫（SO2），必须采取措施至少从上面方程式中去掉一项反应产物物、消耗氢离子H+，以保持ph值和反应物浓度梯度。
为达到这个目的，在湿法脱硫技术研究过程中采用：通过加入氧气使硫酸氢氧化生成硫酸根，降低SO32-；通过加入吸收剂CACO3消耗氢离子H+，维持PH值在5-6之间，同时使硫酸根与吸收剂反应生成硫酸钙，降低了溶液中硫酸根浓度。
通过鼓入的空气使亚硫酸氢钙在吸收塔浆池中氧化成石膏。
Ca(HSO3)2+O2+ CaCO3+3 H2O ←→2CaSO4.2H2O+CO2石膏结晶是最终工艺阶段，对于整个工业过程是非常重要的，对最终产品的质量产生决定性的影响。
为生产可用的产品必须对石膏的结晶过程进行有效的控制，使石膏结晶能够生成大量易于分离和脱水的石膏颗粒。
影响石膏的结晶的参数主要是溶液的相对过饱和度，晶体的增长还受到晶体生长的时间，机械力、PH值变化等的影响。
搅拌悬浮液可以使晶粒大小的分布向颗粒较小的方向转移。
达到一定的相对过饱和度时，晶种生长速率突然迅速加快，因此产生许多新颗粒（均匀晶种）。
通过PH值的变化来改变的氧化速率有可能直接影响石膏的相对过饱和度。
由于浆液循环使用，浆液中除石灰石外，还含有大量石膏。
当石膏达到一定的过饱和度时（约130%）抽出一部分浆液送往石膏处理站，制成工业石膏。
剩余浆液与新浆循环浆液混合，使加入的吸收剂充分被利用，并确保晶体的增长。
石膏晶体的增长是最终产品处理比较简单的先决条件。
同时从吸收塔浆池中抽出相当量的反应物并送到石膏处理站。
这批物料流的组分和吸收塔浆池中悬浮液相同，但是为了使其与悬浮液区别开，称为石膏浆液。
在残余水分小于10%重量的干石膏作为副产品从最后的工艺流程阶段排出。
除了SO2外， Cl、F以很高的效率从烟气中排出。
除氯化物、佛化物外，一系列的不溶性组分例如氧化铁，氧化铝和硅酸盐随一级脱水中产生的稀释流有相当一部分作为废水排放，以保证那些不需要的杂质在吸收浆液中的浓度保持在正常范围内。
综上所述，脱硫效率控制主要是通过以下手段控制的：1 控制吸收塔浆液的PH值（通过新石灰石浆液的加入）、2 增加烟气在吸收塔内部的停留时间（增开循环浆泵）3 控制石膏晶体（主要通过检测浆液比重来实现）烟气脱硫系统和工艺流程介绍黄台电厂#7、8机组2*300MW机组设计全容量烟气脱硫装置，包括：工艺系统、DCS控制系统、电气系统三个分统。
工艺分系统共由7个子系统构成：工艺水系统、石灰石浆液制备供给系统、吸收塔系统、烟风系统、石膏脱水系统、事故浆池地坑系统、石膏储存和卸料系统；电气系统由脱硫变压器、6kV 、0.4kVAV及220V、24V构成了FGD脱硫系统的电源系统；DCS控制系统主要构成为ACS（设备自动切换）、AGC（自动控制）、SGC（子功能组控制）、FGC（功能组控制）。
FGD装置可以由FGC功能组全自动启动，也可以手动启动。
工艺流程为，烟气由烟道引入依次通过烟气挡板、动叶可调脱硫风机、气气换热器、吸收塔（喷淋层、除雾器）、气气换热器、烟道、烟筒排入大气。
脱硫系统的烟气管道系统，一般包括烟气接入部分（既脱硫增压风机入口）；脱硫增压风机出口到GGH入口部分；GGH出口到吸收塔入口部分；这一部分烟道通称原烟道，属于普通烟道，不进行防腐处理。
吸收塔出口到GGH入口部分；GGH 出口到排出烟筒或冷却塔部分；这部分烟道叫做经烟道，需要作特殊防腐处理。
另外还有旁路烟道，脱硫装置故障或检修时烟气临时通道，这部分烟道也要做特殊防腐处理。
烟气系统还包括有FGD 入口挡板门、出口挡板门、旁路挡板门三个重要设备，用于FGD的隔离、投入，这三个当板门都参与主机组连锁保护，旁路当板门具有快开快关功能，当脱硫装置故障跳闸时能够快速开启，保护脱硫装置故障扩大，并保护主机组安全。
.脱硫风机在此系统中的作用是维持烟气在烟道内的压力与未加脱硫系统前相比基本维持不变，克服脱硫系统在原烟气系统内所造成的阻力增加；气气换热器的作用是降低进入吸收塔烟气温度、抬升吸收塔出口烟气温度以利于烟气抬升扩散、减少烟道腐蚀。
图是增压风机系统图，增压风机设计容量为机组全负荷运行烟气量110%。
为静叶可调单级、轴流风机。
增压风机由测量和热工控制、保护系统（如振动、温度、电耗等），提供运行保护。
增压风机的控制系统控制风机运行于设计状态。
在脱硫入口处装有压力测量元件。
风机的运行时，保证此点的压力稳定，以保证不干扰锅炉的稳定运行GGH为两分仓、旋转蓄热蓄热式气体再加热器，将原烟气的热量交换给净烟气，以达到充分利用热量的目的，使净烟气在进入烟囱前被加热，温度升高到其露点以上，达到从烟囱排放所要求的极限温度，增加烟气浮力、防止烟筒处的凝结腐蚀。
GGH辅助系统。
GGH设有清洗装置。
一套设在原烟气入口，第二套设在净烟气出口。
清洗装置是电动的。
清洗用介质是空气和高低压水。
吸收塔系统：包括吸收塔、喷淋系统、除雾器、氧化风系统、搅拌器。
吸收塔是系统中最重要的部件，设计为单级。
其作用是，作为烟道的一部分提供烟气通道，作为吸收容器，所有的吸收反应均在吸收塔内完成。
吸收塔自下而上大体可分为三个区：回收池、洗涤区、气体区（如图二所示）；图二：吸收塔内部结构简图洗涤区：既喷淋层，布置吸收剂浆液喷嘴。
吸收剂浆液自喷嘴喷出，与烟气接触，发生反应，吸收SO2、SO3等。
回收池（液态区）：作为吸收剂浆液的储存器和反应器。
在这一区域的主要反应：新加入石灰石的溶解；亚硫酸盐氧化生成硫酸盐；硫酸盐与石灰石反应生成石膏；石膏晶体生长。
气体区：在吸收器内喷淋层上部至吸收塔出口是气体区，在此区间，装有除雾器，烟气通过除雾器，减少烟气中携带的水份。
吸收剂浆液由循环泵从吸收塔（回收池）反应池抽取，再打到喷嘴，不断循环，保证了气液比和吸收剂的充分利用。
氧化风由两台氧化风机提供，并通过搅拌器侧面的管路注入。
采用这种布置方式，由于强烈的搅拌作用，一方面使空气均匀分布，另一方面可以使液体与空气充分混合，便于氧化反应。
工艺水系统向FGD提供所有工艺用水，维持系统水平衡，由工艺水池、两台水泵、管道、阀们组成。
工艺水系统的主要用户提供除雾器清洗水（这部分水同时作为吸收塔补充水）、石膏冲洗水和管道系统清洗水。
石灰石浆液制备供给系统由石灰石石料接收系统、磨机系统、石灰石浆液供给系统组成。
磨机直接将石灰石磨制成石灰石浆液，石灰石供给系统向吸收塔供给石灰石浆液，浆液量由负荷决定。
图是石灰石浆液制备供给系统图石膏脱水系统。
石膏浆液经石膏泵送到第一级脱水分离器-旋流器，真空皮带机作为二级脱水分离器。
旋流器的上溢流，含有细固体颗粒，返回吸收塔：旋流器的底流，含固体浓度约为50%的石膏浆液输送到二级脱水分离器-真空皮带机，进行二次脱水。
事故浆池、地坑系统事故浆池、地坑系统。
地坑系统用于收集排放和泄露的浆液、工艺水等，并用泵打到事故浆池和吸收塔。
事故浆池用于事故和短期检修情况下，储备脱硫系统所有的浆液。
浆液由地坑泵和石膏浆液泵打到事故浆池，由事故浆池泵打回吸收塔。
脱硫装置启动条件：机组启动后，当除尘器出口烟气温度达到设计值（>120℃），除尘器投入运行后，锅炉已经投入一层以上的煤粉燃烧器后，即可运行脱硫装置。
但在锅炉启动期间，一般不能投运装置，以便防止粉尘进入装置，保证脱硫石膏品质合格。
装置负荷特性。
脱硫装置的负荷特性设计为可随着机组符合变化而变化，可满足机组负荷变化的要求。
脱硫装置的运行保护为了装置的安全稳定运行，分级设计了系统和安全保护系统。
脱硫装置的保护主要有增压风机故障GGH故障无循环泵运行故障原烟气/净烟气档板未打开故障原烟气超温故障烟气超压故障保护信号3取2，以保证保护的可靠性。
故障发生后，旁路档板自动打开，停止增压风机，关闭原烟气档板。
当系统停电时，为了使脱硫装置安全地停止，设有备用电源。
脱硫装置停止脱硫装置停止时，必须将所有有关的浆液管路进行冲洗。
各个系统的搅拌器保持运行，以避免固体沉淀。
主要控制回路简介脱硫装置的主要控制回路有石灰石浆液流量控制回路、吸收塔液面控制回路、和石膏浆液排放控制回路。
