现代 发动机 简介

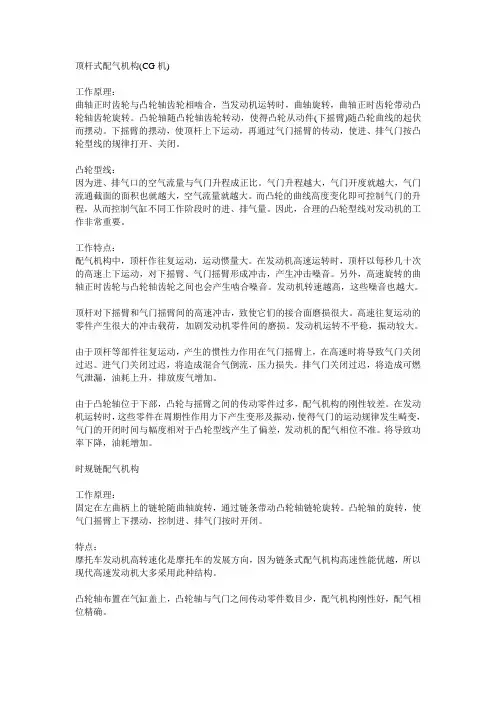

CG与CB发动机区别
顶杆式配气机构(CG机)工作原理：曲轴正时齿轮与凸轮轴齿轮相啮合，当发动机运转时，曲轴旋转，曲轴正时齿轮带动凸轮轴齿轮旋转。
凸轮轴随凸轮轴齿轮转动，使得凸轮从动件(下摇臂)随凸轮曲线的起伏而摆动。
下摇臂的摆动，使顶杆上下运动，再通过气门摇臂的传动，使进、排气门按凸轮型线的规律打开、关闭。
凸轮型线：因为进、排气口的空气流量与气门升程成正比。
气门升程越大，气门开度就越大，气门流通截面的面积也就越大，空气流量就越大。
而凸轮的曲线高度变化即可控制气门的升程，从而控制气缸不同工作阶段时的进、排气量。
因此，合理的凸轮型线对发动机的工作非常重要。
工作特点：配气机构中，顶杆作往复运动，运动惯量大。
在发动机高速运转时，顶杆以每秒几十次的高速上下运动，对下摇臂、气门摇臂形成冲击，产生冲击噪音。
另外，高速旋转的曲轴正时齿轮与凸轮轴齿轮之间也会产生啮合噪音。
发动机转速越高，这些噪音也越大。
顶杆对下摇臂和气门摇臂间的高速冲击，致使它们的接合面磨损很大。
高速往复运动的零件产生很大的冲击载荷，加剧发动机零件间的磨损。
发动机运转不平稳，振动较大。
由于顶杆等部件往复运动，产生的惯性力作用在气门摇臂上，在高速时将导致气门关闭过迟。
进气门关闭过迟，将造成混合气倒流，压力损失。
排气门关闭过迟，将造成可燃气泄漏，油耗上升，排放废气增加。
由于凸轮轴位于下部，凸轮与摇臂之间的传动零件过多，配气机构的刚性较差。
在发动机运转时，这些零件在周期性作用力下产生变形及振动，使得气门的运动规律发生畸变，气门的开闭时间与幅度相对于凸轮型线产生了偏差，发动机的配气相位不准。
将导致功率下降，油耗增加。
时规链配气机构工作原理：固定在左曲柄上的链轮随曲轴旋转，通过链条带动凸轮轴链轮旋转。
凸轮轴的旋转，使气门摇臂上下摆动，控制进、排气门按时开闭。
特点：摩托车发动机高转速化是摩托车的发展方向，因为链条式配气机构高速性能优越，所以现代高速发动机大多采用此种结构。
凸轮轴布置在气缸盖上，凸轮轴与气门之间传动零件数目少，配气机构刚性好，配气相位精确。
现代220-9参数
现代R220-9挖掘机是一款中大型挖掘机，其技术参数如下：
1.发动机型号：康明斯QSB6.7-C160。
2.额定功率：118千瓦。
3.最大扭矩：680牛米。
4.排量：6.7升。
5.气缸数：6缸。
6.冷却方式：水冷。
7.缸径×行程：102×130毫米。
8.排放标准：欧Ⅱ标准。
9.液压系统：采用斜盘式柱塞泵。
10.油类容量：燃油箱容量为370升，液压油箱容量为250升。
11.工作装置：动臂长度为5685毫米，斗杆长度为2915毫米，铲斗容量为1.3立方米。
12.外形尺寸：长×宽×高为9490×2990×3440毫米。
13.整机重量：30吨。
以上参数仅供参考，具体参数可能会因不同的型号和配置而有所差异，建议查阅产品说明书或咨询制造商获取准确信息。

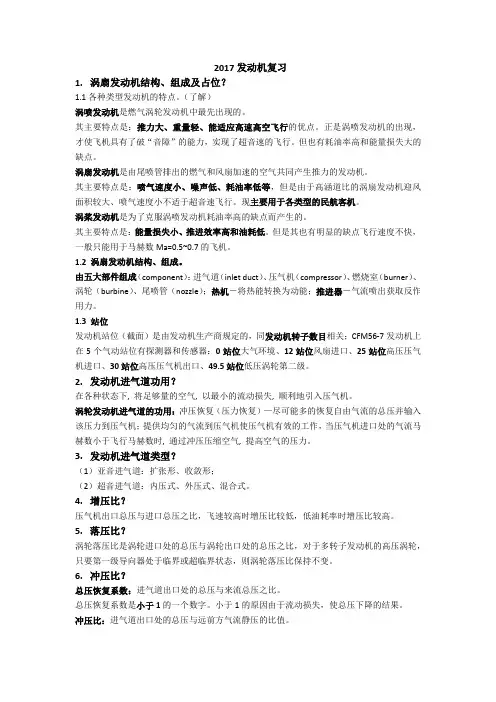

现代航空发动机的基本知识
2017发动机复习1.涡扇发动机结构、组成及占位？1.1各种类型发动机的特点。
（了解）涡喷发动机是燃气涡轮发动机中最先出现的。
其主要特点是：推力大、重量轻、能适应高速高空飞行的优点。
正是涡喷发动机的出现，才使飞机具有了破“音障”的能力，实现了超音速的飞行。
但也有耗油率高和能量损失大的缺点。
涡扇发动机是由尾喷管排出的燃气和风扇加速的空气共同产生推力的发动机。
其主要特点是：喷气速度小、噪声低、耗油率低等，但是由于高涵道比的涡扇发动机迎风面积较大、喷气速度小不适于超音速飞行。
现主要用于各类型的民航客机。
涡桨发动机是为了克服涡喷发动机耗油率高的缺点而产生的。
其主要特点是：能量损失小、推进效率高和油耗低。
但是其也有明显的缺点飞行速度不快，一般只能用于马赫数Ma=0.5~0.7的飞机。
1.2 涡扇发动机结构、组成。
由五大部件组成（component）：进气道（inlet duct）、压气机（compressor）、燃烧室（burner）、涡轮（burbine）、尾喷管（nozzle）；热机－将热能转换为动能；推进器－气流喷出获取反作用力。
1.3 站位发动机站位（截面）是由发动机生产商规定的，同发动机转子数目相关；CFM56-7发动机上在5个气动站位有探测器和传感器：0站位大气环境、12站位风扇进口、25站位高压压气机进口、30站位高压压气机出口、49.5站位低压涡轮第二级。
2.发动机进气道功用？在各种状态下, 将足够量的空气, 以最小的流动损失, 顺利地引入压气机。
涡轮发动机进气道的功用：冲压恢复（压力恢复）—尽可能多的恢复自由气流的总压并输入该压力到压气机；提供均匀的气流到压气机使压气机有效的工作，当压气机进口处的气流马赫数小于飞行马赫数时, 通过冲压压缩空气, 提高空气的压力。
3.发动机进气道类型？（1）亚音进气道：扩张形、收敛形；（2）超音进气道：内压式、外压式、混合式。
4.增压比？压气机出口总压与进口总压之比，飞速较高时增压比较低，低油耗率时增压比较高。
2AZ发动机简介
VVT是英文缩写，全称是“Variable Valve Timing”，中文意思是“可变气门正时”。本发动机的控制器安装在进气凸轮轴上的，称为螺旋槽式VVT－i。螺旋槽式VVT－i控制器（如下图）包括正时皮带驱动的齿轮、与进气凸轮轴刚性连接的内齿轮，以及一个位于内齿轮与外齿轮之间的可移动活塞，活塞表面有
轮系布置-----------------------------------------13
排放系统-----------------------------------------13
电控系统-----------------------------------------14
油路分析-----------------------------------------14
一、基本结构性能参数-----------------------------------------2
二、采用的新结构，新材料，新技术。
全铝结构的优点-----------------------------------------2
VVT的原理与优点-----------------------------------------3
图五、纵向进气道
火花塞与润滑油接触是发动机常见故障，Tritec 1.6L专门安装了火花塞套管，其压装在气缸盖上，使火花塞及高压线免受油污，且维修保养方便。2AZ/FE采用的方法是缸盖上直接铸有火花塞套管，其最高点仍可能处于润滑油液面以下，故在气门室罩盖垫上设计有密封该套管的密封圈。
缸盖的后端是水路出口，缸盖前端正中和缸盖上端正中布置有大空间水套的出沙工艺孔，其直径为25.40mm。缸盖螺栓为10根，每缸四根，均匀分布在缸盖周围，如图二（B）。
引擎结构详解
引擎结构详解引擎是现代机械装置的核心组成部分，其结构直接关系到机械设备的性能和效率。
本文将详细解析引擎的结构，介绍其各个组成部分和功能，并着重探讨内燃机的结构。
一、引擎的基本组成部分引擎由若干个基本组成部分构成，包括缸体、活塞、连杆、曲轴等。
缸体是引擎的主体结构，通常由灰铸铁或铝合金制成，用于容纳活塞和曲轴。
活塞则是引擎内部的移动零件，负责压缩燃气和传递爆发力。
连杆将活塞与曲轴相连接，将活塞的直线运动转化为曲轴的旋转运动。
曲轴是引擎的动力输出轴，通过与连杆的配合，将燃气燃烧所产生的能量转化为机械能，驱动机械设备的运转。
二、内燃机的结构内燃机是一种常见的引擎类型，其结构较为复杂。
内燃机主要由供油系统、进气系统、排气系统、点火系统和冷却系统等多个部分构成。
1. 供油系统供油系统主要由燃油箱、燃油泵、喷油嘴等组成。
燃油箱用于储存燃油，燃油泵则将燃油抽送至喷油嘴，供给活塞燃烧。
喷油嘴负责将燃油雾化并喷入燃烧室，实现燃烧过程。
2. 进气系统进气系统主要包括进气管道、气流计、节气门等。
进气系统负责将空气引入燃烧室，与燃油混合后，进一步促进燃烧过程。
气流计用于测量进入引擎的空气量，以控制进气过程。
节气门则可以控制气流的通量，调节引擎的功率输出。
3. 排气系统排气系统用于排出燃烧产生的废气，包括排气管、催化转化器和消声器等部分。
排气管将废气引导至汽车尾部，催化转化器则用于净化废气中的有害物质，消声器则降低排气过程中产生的噪音。
4. 点火系统点火系统主要包括点火线圈、火花塞和控制单元等。
点火系统通过产生高压电火花，点燃混合气体，触发燃烧过程。
点火线圈负责将电能转换为高压电流，火花塞将电流转化为电火花，控制单元则对点火过程进行精确控制。
5. 冷却系统冷却系统用于散发燃烧过程中产生的热量，保持引擎的稳定温度。
冷却系统包括水泵、散热器和风扇等部分。
水泵将冷却液循环引入引擎，散热器则通过与周围环境交换热量，将热量散发。
风扇则通过空气流动帮助热量散发，保持引擎的正常运行温度。
汽车发动机概述
欢迎共阅汽车发动机概述发动机——是将某一种形式的能量转换为机械能的机器。
其功用是将液体或气体的化学能通过燃烧后转化为热能，再把热能通过膨胀转化为机械能并对外输出动力。
汽车的动力来自发动机。
发动机是汽车的心脏，为汽车的行走提供动力，汽车的动力性、经济性、环保性。
简单讲发动机就是一个能量转换机构，即将汽油(柴油)的热能，通过在密封汽缸内燃烧气体膨胀时，推动活塞作功，转变为机械能，这是发动机最基本原理。
汽车发动机大多是热能动力装置，简称热力机。
热力机是借助工质的状态变化将燃料燃烧产生的热能转变为机械能。
按活塞运动方式分类：活塞式内燃机可分为往复活塞式和旋转活塞式两种。
前者活塞在汽缸内作往复直线运动，后者活塞在汽缸内作旋转运动。
1876 一. (1) 。
真空度，由。
(2) pc 可达800 (3) 压的燃气推动活塞从上止点向下止点运动，并通过曲柄连杆机构对外输出机械能。
随着活塞下移，汽缸容积增加，气体压力和温度逐渐下降，到达b 点时，其压力降至300～500kPa ，温度降至1200～1500K 。
在做功冲程，进气门、排气门均关闭，曲轴转动180°。
在示功图上，做功行程为曲线c-Z-b 。
(4)排气冲程(exhauststroke)排气冲程时，排气门开启，进气门仍然关闭，活塞从下止点向上止点运动，曲轴转动180°。
排气门开启时，燃烧后的废气一方面在汽缸内外压差作用下向缸外排出，另一方面通过活塞的排挤作用向缸外排气。
由于排气系统的阻力作用，排气终点r 点的压力稍高于大气压力，即pr=(1.05～1.20)p0。
排气终点温度Tr=900～1100K 。
活塞运动到上止点时，燃烧室中仍留有一定容积的废气无法排出，这部分废气叫残余废气。
二.四冲程柴油机工作原理欢迎共阅四冲程柴油机和汽油机一样，每个工作循环也是由进气冲程、压缩冲程、做功冲程和排气冲程组成。
由于柴油机以柴油作燃料，与汽油相比，柴油自燃温度低、黏度大不易蒸发，因而柴油机采用压缩终点压燃着火，也叫压燃式点火，其工作过程及系统结构与汽油机有所不同.(1)进气冲程进入汽缸的工质是纯空气。
发动机机械系统复习
可燃混合气的形成
一、可燃混合气成分的表示方法
