大功率直流稳压稳流电源
详解大功率可调稳压电源电路图
详解大功率可调稳压电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
如图1所示大功率可调稳压电源电路图大功率可调稳压电源电路图图1 大功率可调稳压电源电路图其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。
第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。
第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。
图中电阻R4，稳压管TL431，电位器R3组成一个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。
变压器的功率可根据输出电流灵活掌握，次级电压15V左右。
桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。
调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。
滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。
WWL-LSG 精密线性高压大功率 直流稳压稳流电源
三、主要功能
1. 直流稳压稳流，稳压值可从 5%~额定值连续可调；稳流值可从 1%~额定值 连续可调。
2. 过压、过流跳闸保护、短路自动保护。 3. 电压、电流全数显，直观可靠、精度高。 4. 当电源或负载发生故障时，电源自动切断输出同时报警。 5. 具有三相输入指示灯，可观察到三相输入的情况，并有缺相保护功能。 6. 保护功能： a、缺相保护，当输入电源缺相时，电源不能启动，并有指示灯显示； b、故障跳闸功能，当电源输出电压超过“过压保护”设定值，或输出电流超 过额定值的 1.1 倍时，电源自动停止输出，有利于保护负载。
开此按钮，通上负载后，如果此电源处于恒流状态，那么本电源实际输出电流即
为电流预置值。在工作过程中可随时按下此按钮，查看核对设定值。
（13）——调节过压保护值的十圈电位器。可从 5%~额定输出电压值的 1.1 倍之间任意设定，当电源输出电压超过此设定值时，电源将自动切断电源输入，
停止工作。 （14）——过压预置按钮，当按住此按钮，电压表的显示值为过压保护设定
而使机器无法正常运行或出现其它安全事故。 6.勿 使 机 器 上 下 通 风 孔 受 阻 ， 以 致 影 响 通 风 顺 畅 。 7.正常使用时，机器必须使用依标识电压值输入。 8.除特殊情况外，请勿任意拔除机器输入电源接头，或暴露此接头于人员易接
触处。 9.请勿擅自移动机器的任何警告标示。 10.请勿在机器输出使用过载的负荷，或使用延长线增加插座数目。 11.请勿于机器通风孔上进入任何物体，亦不可有液体渗入机内。 12.当机器无法依正常使用步骤使用时勿尝试维修机器，如有必要请就近联络
时直接短路。
（11）工作方式：长期满负荷连续工作
（12）输入电压：三相 AC380V±10%

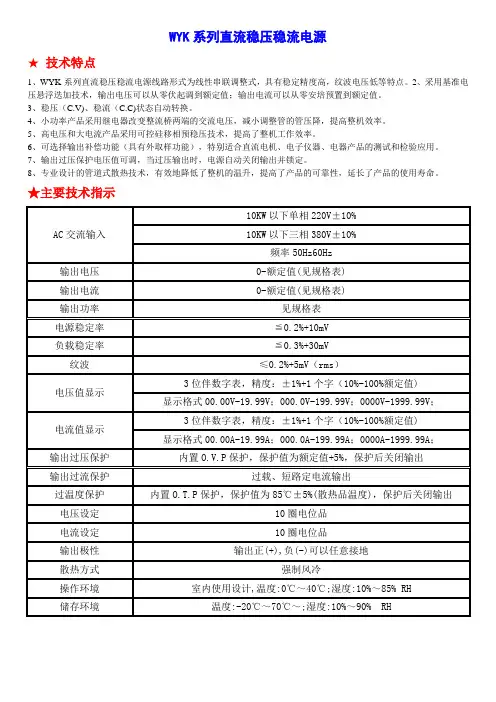

WYK系列直流稳压稳流电源
WYK系列直流稳压稳流电源
★技术特点
1、WYK-系列直流稳压稳流电源线路形式为线性串联调整式，具有稳定精度高，纹波电压低等特点。
2、采用基准电压悬浮迭加技术，输出电压可以从零伏起调到额定值；输出电流可以从零安培预置到额定值。
3、稳压（C.V)、稳流（C.C)状态自动转换。
4、小功率产品采用继电器改变整流桥两端的交流电压，减小调整管的管压降，提高整机效率。
5、高电压和大电流产品采用可控硅移相预稳压技术，提高了整机工作效率。
6、可选择输出补偿功能（具有外取样功能），特别适合直流电机、电子仪器、电器产品的测试和检验应用。
7、输出过压保护电压值可调，当过压输出时，电源自动关闭输出并锁定。
8、专业设计的管道式散热技术，有效地降低了整机的温升，提高了产品的可靠性，延长了产品的使用寿命。
★主要技术指示
★产品规格(注:可提供双路.四路或多路输出产品,高压及特殊要求产品可提供定制服务)。

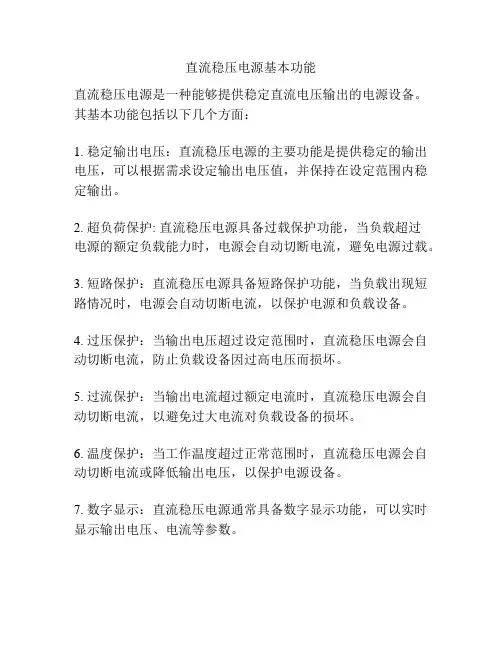

直流稳压电源基本功能
直流稳压电源基本功能
直流稳压电源是一种能够提供稳定直流电压输出的电源设备。
其基本功能包括以下几个方面：
1. 稳定输出电压：直流稳压电源的主要功能是提供稳定的输出电压，可以根据需求设定输出电压值，并保持在设定范围内稳定输出。
2. 超负荷保护: 直流稳压电源具备过载保护功能，当负载超过
电源的额定负载能力时，电源会自动切断电流，避免电源过载。
3. 短路保护：直流稳压电源具备短路保护功能，当负载出现短路情况时，电源会自动切断电流，以保护电源和负载设备。
4. 过压保护：当输出电压超过设定范围时，直流稳压电源会自动切断电流，防止负载设备因过高电压而损坏。
5. 过流保护：当输出电流超过额定电流时，直流稳压电源会自动切断电流，以避免过大电流对负载设备的损坏。
6. 温度保护：当工作温度超过正常范围时，直流稳压电源会自动切断电流或降低输出电压，以保护电源设备。
7. 数字显示：直流稳压电源通常具备数字显示功能，可以实时显示输出电压、电流等参数。
总之，直流稳压电源的基本功能是稳定输出电压，在保护负载设备和电源设备的同时，提供稳定可靠的直流电源供电。
大功率可编程直流电源
至茂电子生产的DLC6000系列开关型直流稳压稳流电源是产品研发、产品集成、产品认证、生产测试及老化、自动化制造测试和过程控制等应用领域的可靠高性能直流电源供应器。
产品采用高频PWM硬件调整软开关控制技术，具备交、直流兼容输入及各种保护功能。
采用进口IGBT模块功率器件及全桥变换技术，具体高效能、高精度、高稳定性、小体积等特性，优化于线性电源和硅整流电源的高效率，产品可长时间运行可靠，过载能力强。
别名：可调开关电源，可调直流稳压电源，大功率直流稳压电源，直流可调稳压电源，直流电源供应器，大功率直流电源。
DLC6000系列开关型直流稳压稳流电源电压电流值从零至额定值连续可调，恒压恒流自动转换，在额定范围内任意选择且限制保护点。
电压、电流同时数字显示。
内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；产品具有过压、过流、输入缺相、输入欠压、输入过压、短路、过载等保护功能。
开机延时软启动，避免开机输出电压过冲。
产品可多台并串机，实现功率扩容。
产品控制可手动旋钮、按键、计算机、PLC等可选。
目前DLC6000系列开关型直流稳压稳流电源广泛应用于电力、工控、通信、科研、铁路、汽车、船舶、蓄电池充电、航空航天、表面处理、电化学、新能源、电容器、电机、污水处理、电子产品生产检测、LED照明、加热、地质勘探、医疗设备（MRI）、半导体设备（MOCVD）、真空镀膜设备等行业。
国内已有众多企业单位使用DLC6000系列直流稳压稳流电源用于产品测试和老化，另外众多科研单位、军工电子研究所、航空电器、有色金属等单位，使用此电源进行高精度高强度电源供应下的科研工作，广受好评。
产品特点1、显示：输出电压电流LED显示（可按客户要求加装LCD液晶显示）；2、外观：采用台式、塔式或19英寸标准化尺寸，支持N+1冗余扩容，可组合放置于各种工作台面及机架；3、优点：高频PWM硬件调整软开关控制技术使电源高效率，低纹波、低噪声、高可靠性、体积小、重量轻；4、恒压恒流：输出CC/CV恒压恒流自动切换，电压电流值从零到额定值连续线性调节；5、保护功能：过压保护（OVP)、过流保护(OCP)、过温保护(OTP)、欠压保护、过载保护；6、短路特性：工作状态下可长时间短路；7、外接补偿：可选外接补偿（Remote Sensing），减少回路线缆压降；8、过压保护值：输出过压保护值可调，保护后切断输出并锁定，重新开机恢复；9、电流预置功能：用户可以在不接负载的情况下将负载实际需要的任何电流进行预置，当产品实际有电流输出时，实际输出最大电流可到预先设置值（选配））。
WYK直流稳压稳流电源原理及维修手册
WYK直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。
直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。
二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。
非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c：三、分类分类原则按输出电压及电流的大小分类：1、小功率U0≦60 I0≦10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U0≦60 10A≦I0≦100A低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。
3、高压电源U0＞60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。
4、大功率电源U0≦50V I0≥150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300等。
第二节直流稳压电源常用集成块简介1、运算放大器a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。
如图所示：b、放大器的特点：1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。
2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节直流稳压稳流原理1、概述WYK系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。
