HY3003D-3型可调式直流稳压稳流电源(精)
浙江大学电工电子学实验课件实验5常用电子仪器的使用
函数选择
频率显示窗口
直流偏置
函数/计数
衰减器开 关
频率调节旋
钮 电源开关与
幅度调节
同步信号输出 压控振荡输入
信号输出 端
频率计返数回输入
HY3003D-3型可调式直流稳压稳流电源
从电流或电压输出显示
主电流或电压输出显示
输出2调节
控制开关
输出1调节
电源开关
可调从输出
可调主输出
固返定回输出
MDZ－2型模拟电子技术实验箱
2。
表5-2
信号发生器输出 频率/kHz
0.2 1 5 10
3T 示波器测得的原始数据
4T 一周期格数 扫描开关
div
t/div
测量值
周期
频率
2）用示波器分别测量正弦波信号的幅度(注意“Y轴输入 灵敏度微调开关”必须置于“校准”，而“X轴扫描速率 微调开关” 不必）。将测得的数据填入表5-3。
峰-峰值

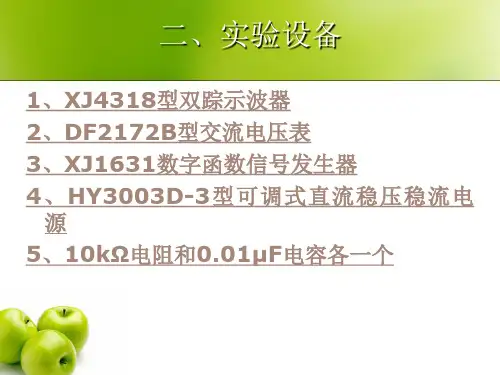

二、实验设备
1、XJ4318型双踪示波器 2、DF2172B型交流电压表 3、XJ1631数字函数信号发生器 4 、 HY3003D-3 型 可 调 式 直 流 稳 压 稳 流 电
源 5、10kΩ电阻和0.01μF电容各一个
三、实验内容
1、用示波器检测机内“校正信号”波形 “微调”旋钮
垂直方向约
置于校正位置
有效值以晶体 管毫伏表测量
表5-3
信号发生器输 出电压（有效
值）/V
0.5 1 2 3
示波器测得的原始数据
峰峰格数div
Y轴灵敏度 V/div
实测峰-峰值 Uop-p/V
3、用示波器测量两信号的相位差
实验电路如图所示。 (注意“Y轴微调开关” 和 “X轴微调开关” 不必置于“校准” ）
模块七 常用电子仪器的操作
常州机电职业技术学院
模拟电子技术与应用
并联运行最大输出电流将为主、从两路电流之和。 固定5V 3A输出 输出电压为5V，输出电流为3A，电压、电流均不可调。输出电压、电流 均无显示。 正负可调电源输出 双路可调电源可独立调节正电压和负电压 ，连接方式如下图。
负极
地
正极
常州机电职业技术学院
常州机电职业技术学院
模拟电子技术与应用
对低频信号的观测，也可以用一般的线连接信号，但因为容易受 其它信号的干扰，所以请使用屏蔽线。 输入耦合开关AC-GND–DC 通常使用DC。AC阻止信号的直流成分。－3dB的通频带下限为 4Hz。在GND位置上切断加在各通道输入端子上的信号，垂直放 大器的输入端被接地（信号不被接地）。这被用于确认扫描线的 基准位置。 ④偏转灵敏度 VOLTS/DIV 偏转灵敏度由探头的衰减比VOLTS/DIV的档值及VARIABLE旋钮的 位置×5 MAG的状态来决定。被校准的值只能在VARIABLE旋钮置 CAL位置时得到。VARIABLE旋钮能够使校正了的相邻两档间的 VOLTS/DIV的值连续变化，在5V/div档时，能得到约12.5V/div的 非校准值。 ⑤垂直扩展 若拉出PULL×5MAG旋钮，能使管面上显示的输入信号在垂直方
模拟电子技术与应用
2．XD7型信号发生器 (1) XD7型信号发生器的功能、特点 XD7型低频信号发生器是一种晶体管式的电子仪器，它能产生 20HZ∽200KHZ正弦波信号电压，具有电压输出和功率输出两种输 出形式。 频率范围：20HZ∽200KHZ.分为四个频率： 第一频段：20HZ∽200HZ； 第二频段：200HZ∽2KHZ； 第三频段：2KHZ∽20KHZ； 第四频段：20KHZ∽200KHZ。 输出电压：600Ω 负载时，20HZ∽200KHZ，≥5V； 功率输出：8Ω 、600Ω 、5KΩ 负载时，20HZ∽200KHZ，≥5W。 功率衰减器共分五级：0dB，20dB，40dB，60dB，80dB；衰减误差： 20HZ∽20KHZ，≤1 dB。

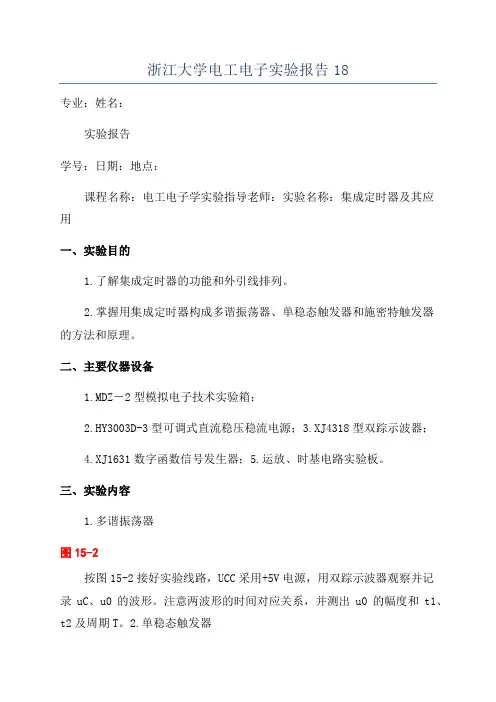

浙江大学电工电子实验报告18
浙江大学电工电子实验报告18专业：姓名：实验报告学号：日期：地点：课程名称：电工电子学实验指导老师：实验名称：集成定时器及其应用一、实验目的1.了解集成定时器的功能和外引线排列。
2.掌握用集成定时器构成多谐振荡器、单稳态触发器和施密特触发器的方法和原理。
二、主要仪器设备1.MDZ－2型模拟电子技术实验箱；2.HY3003D-3型可调式直流稳压稳流电源；3.XJ4318型双踪示波器；4.XJ1631数字函数信号发生器；5.运放、时基电路实验板。
三、实验内容1.多谐振荡器图15-2按图15-2接好实验线路，UCC采用+5V电源，用双踪示波器观察并记录uC、u0的波形。
注意两波形的时间对应关系，并测出u0的幅度和t1、t2及周期T。
2.单稳态触发器图15-4按图15-4接好实验电路，UCC采用+5V电源，ui信号用幅度为5V的方波信号，适当调节方波频率(月500Hz)(方波可以由函数信号发生器提供，或由电子技术实验箱直接提供)，观察并记录ui、u2、uC、u0的波形，标出uo的幅度和暂稳时间tW。
3.施密特触发器图15-6按图15-6接线，输入us采用正弦波信号(由函数信号发生器提供)，UCC采用+5V电源。
接通电源、逐步加大us信号电压，用示波器观察ui波形，直到ui的有效值等于5V左右。
观察并记录us、ui和u0波形。
四、实验总结1.用方格纸画好各波形图，并注明幅值、周期(脉宽)等有关参数。
注意正确反映各波形在时间上的对应关系。
*频率：4.459kHZUh:3.74VUl:1.90VUo幅值：4.44VUo*正频宽：148.8μs*负频宽：75.21μs(此处*与理论值出入较，见下文分析)周期T=2.00ms,tw=1.13ms周期T=2.00ms示波器记录信息如下2.整理实验数据，将理论估算结果与实验测试数值相比较，并加以分析讨论。
结果分析：(1).多谐振荡器但从其波形来看，与理论预期并无异样，但仔细观察Uo的高低电位频宽会发现与理论值t1/t2=(R1+R2)/R2=1.1不同，进一步查看其频率，竟达到4.459kHZ,与理论值相差悬殊。

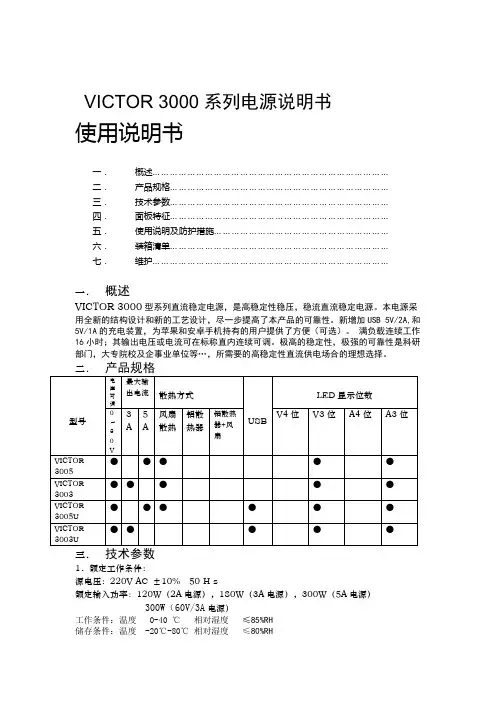

VICTOR3000系列电源说明书
VICTOR 3000系列电源说明书使用说明书一．概述………………………………………………………………………二．产品规格…………………………………………………………………三．技术参数…………………………………………………………………四．面板特征…………………………………………………………………五．使用说明及防护措施……………………………………………………六．装箱清单…………………………………………………………………七．维护………………………………………………………………………一．概述VICTOR 3000型系列直流稳定电源，是高稳定性稳压，稳流直流稳定电源。
本电源采用全新的结构设计和新的工艺设计，尽一步提高了本产品的可靠性。
新增加USB 5V/2A,和5V/1A的充电装置，为苹果和安卓手机持有的用户提供了方便（可选）。
满负载连续工作16小时；其输出电压或电流可在标称直内连续可调。
极高的稳定性，极强的可靠性是科研部门，大专院校及企事业单位等…，所需要的高稳定性直流供电场合的理想选择。
三．1．额定工作条件：源电压：220V AC ±10% 50Ｈｚ额定输入功率：120W（2A电源），180W（3A电源），300W（5A电源）300W（60V/3A电源）工作条件：温度 0-40 ℃相对湿度≤85%RH储存条件：温度 -20℃-80℃相对湿度≤80%RH四．前后面板特征1.POWER电源开关：电源开关按下时，电源在开机状态，2. CV稳压工作壮态指示灯：在稳压工作壮态下此灯点亮。
3. CC稳流工作壮态指示灯：在稳流工作壮态下此灯点亮。
4.电压值显示面板表：分数字显示（三位或四位数字显示）面板表和指针显示面板表，依据具体型号而定。
5.电流值显示面板表：分数字显示（三位或四位数字显示）面板表和指针显示面板表，依据具体型号而定。
6．稳压输出值粗调旋钮COARSE：顺时针旋动，输出电压增大，逆时针旋动，输出电压减小。
HY3003D-3型可调式直流稳压稳流电源(精)
F X C
HY3003D-3型可调式直流稳压稳流电源
F X C
使用方法——双路可调电源串联使用
1. 将左控制按钮按下，右控制按钮弹起。 2. 将两电流旋钮调至最大，然后调节主电源电压调节旋钮，从输 出电压将跟踪主动路的输出电压，输出电压最高可达两路电压
的额定值之和。
3. 当两路电源串联时，两路的电流调节仍然是独立的，如从电源 调节旋钮不在最大，而在某个限流点，则当负载电流至达该限
3. 恒流源输出：分别先将电压旋钮调至最大，同进将电流旋钮调 至最小，接上所需负载，调节电流旋钮，使主、从输出电流分 别至所需的稳流值。 4. 限流保护点设定：开启电源，将电流旋钮调至最小，适当调节 电压旋钮，将主、从输出分别短接(注：50V以上的电源必须串 入5欧姆以上的负载电阻)，调节电流旋钮使主、从输出电流等 于所要求的限流保护点电流值，完成保护点的设定。
1. 将左、右量控制按钮分别按下，两路输出处于并联状态。调节 主电压输出旋钮，两路输出电压一致变化，同时从输出稳流指 示灯亮。 2. 在并联状态时，从输出电流调节不起作用，只需调节主输出电 流旋钮，即能使两路电流同时受控，其最大输出电流可达两路 额定值之和。
3. 当两路电源并联使用时，如负载较大，有功率输出时，则应用 粗导线将两路输出的正端子与正端子、负端子与负端子分别短 接，以免损坏机内切换开关。
流点时，从电源输出电压将不再跟踪主动路调节。
4. 当两路电源串联时，如负载较大，有功率输出时，则应用粗导 线将两电流串联端子可靠连接，以免损坏机器内部开关。 5. 当两路电源串联时，如果主电源和从电源输出的负端与接地端 之间接有联接片，应断开，否则将引起从动路的短路。
模电实验音响实验
1.输入电阻Rif=R1；输出电阻Rof=0。
2.C2用于消自激振荡。
3.前置级调试
3.音调控制电路
音调控制放大器的作用是实现对低音和高音的提升和衰减，以弥补扬声器等因素造成的频率响应不足。
常用的音调控制电路有三种形式
1.衰减式RC音调控制电路，其调节范围宽，但容易产生失真；
3.功率放大级
（1）静态工作点
（2）瞬态扫描波形
（3）AC功放扫描
4.整机电路
（1）静态工作点电路图
（2）整机瞬态扫描
（3）整机AC扫描
（4）负载R的功率分析波形（Vi=10ma时）
前置级
音调控制级
功率放大级
整机
Vi1
2.42mv
Vi2
0.2V
Vi3
0.6V
Vi
69mV
Vo1
14.5mv
Vo2
0.2V
通用的集成功率放大器有OTL和OCL两种电路结构形式。为提高效率，一般工作于接近乙类。由于OTL电路可用单电源供电，缺点是输出要通过大电容与负载耦合，因此低频响应较差；OCL功放的优点是输出与负载可直接耦合，频响特性较好，但需要用双电源供电。
本次实验采用TDA2030A集成功放连成OCL电路输出形式。
Vo3
2.0V
Vo
7.9V
AV1
5.99
AV2
1.0
AV3
33.33
AV
202
七、讨论、心得
1.该实验真正让我们自己动手制作了电路板，增加了动手制作成品的能力。
2.对于电路板的布线，元件分布，焊接要求有了更明确的认识，掌握了一定经验教训。
3.将理论与实践相结合提高了对理论知识的认识，加强了对理论知识指导意义的认识。
浙大版电工电子学实验报告04常用电子仪器的使用
专业：应用生物科学姓名：学号：__ _日期：地点：实验报告课程名称：电工电子学实验指导老师：实验名称：常用电子仪器的使用一、实验目的1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。
2.掌握实验室常用电子仪器的使用方法。
二、主要仪器设备1.XJ4318型双踪示波器。
2.DF2172B型交流电压表。
3.XJ1631数字函数信号发生器。
4.HY3003D-3型可调式直流稳压稳流电源。
5.10kΩ电阻和0.01μF电容各一个。
三、实验内容1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示，即Y1(CH1)或Y2(CH2)，“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。
开启电源开关后，调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。
将示波器的“校正信号”引入上面选定的Y通道(CH1或CH2)，将Y轴“输入耦合方式开关”置于“AC”或“DC”，调节X轴“扫描速率选择开关”(t/div或t/cm)和Y轴“轴入灵敏度开关(V/div或V/cm)”，并且将各自的“微调”旋钮置于校正位置，使示波器显示屏上显示出约两个周期，垂直方向约4~8div(cm)的校正信号波形。
从示波器显示屏的坐标刻度上读得X轴(水平)方向和Y轴(与X轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值)，填入表4-1，并计算出对应的实测值。
表4-1观察“Y轴输入灵敏度微调开关”和“X轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时，屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。
体会测量时不将“微调”旋钮置于校正位置所造成的影响。
2.用示波器和交流毫伏表测量信号参数(1)调节信号发生器的有关旋钮，使输出频率分别为200Hz、1kHz、5kHz、10kHz，有效值等于1V(用交流毫伏表测定)的正弦波，用示波器分别测量上述信号的频率，将测得的数据填入表4-2。
工程训练 常用电子仪器的初步使用
BG2集电极 BG1集电极
可调主输出
返回 固定输出
三、实验内容
1、用示波器检测机内“校正信号”波形
表5-1 校正信号 幅度Up-p 频度f 标称值 V Hz 示波器测得的原始数据 div div V/div ms/div 测量值 V Hz
2、用示波器测量信号参数(U=1V)
信号发生器输出 频率/kHz 0.2 1 5 示波器测得的原始数据 测量值
XJ1630数字函数信号发生器
电源指 示 频率档 级 电源开关与 信号取反按钮 函数选择 衰减开关
频率调节旋 钮 占空比
直流偏 置
同步信 号输出
信号输 出端 压控振荡输
幅度调节
HY3003D-3型可调式直流稳压稳流电源
从电流或电压输出显示
主电流或电压输出显示
输出2调节
控制开关
输出1调节
电源开关
可调从输出
Tek TDS 2001C型数字存储示波器
菜单和控制按钮 触发控制
显示器 校正信号 垂直控制
水平控制
示波器信号输入线（不带衰减）
信号输入
屏蔽线
同轴连接 器
信号参考
示波器不同功能及其彼此关系的模块图
TDS2001c型双踪示波器——显示屏幕
刻度格线
水平刻度 垂直刻度
触发电平
显示屏幕说明
1. 显示图标表示采集模式 2. 触发状态显示如下 3. 使用标记显示水平触发位置。 旋转“水平位置”旋钮调整 标记位置。 4. 用读数显示中心刻度线的时 间，触发时间为零。 5. 使用标记显示“边沿”脉冲 宽度触发电平，或选定的视 频线或场。 6. 使用屏幕标记表明显示波形 的接地参考点。如果没有标 记，不会显示通道。 7. 箭头图标表示波形是反相的 8. 以读数显示通道的垂直刻度 系数。 9. Bw图标表示通道是带宽限 制的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流点时，从电源输出电压将不再跟踪主动路调节。
4. 当两路电源串联时，如负载较大，有功率输出时，则应用粗导 线将两电流串联端子可靠连接，以免损坏机器内部开关。 5. 当两路电源串联时，如果主电源和从电源输出的负端与接地端 之间接有联接片，应断开，否则将引起从动路的短路。
F X C
使用方法——双路可调电源并联使用
1. 将左、右量控制按钮分别按下，两路输出处于并联状态。调节 主电压输出旋钮，两路输出电压一致变化，同时从输出稳流指 示灯亮。 2. 在并联状态时，从输出电流调节不起作用，只需调节主输出电 流旋钮，即能使两路电流同时受控，其最大输出电流可达两路 额定值之和。
3. 当两路电源并联使用时，如负载较大，有功率输出时，则应用 粗导线将两路输出的正端子与正端子、负端子与负端子分别短 接，以免损坏机内切换开关。
3. 恒流源输出：分别先将电压旋钮调至最大，同进将电流旋钮调 至最小，接上所需负载，调节电流旋钮，使主、从输出电流分 别至所需的稳流值。 4. 限流保护点设定：开启电源，将电流旋钮调至最小，适当调节 电压旋钮，将主、从输出分别短接(注：50V以上的电源必须串 入5欧姆以上的负载电阻)，调节电流旋钮使主、从输出电流等 于所要求的限流保护点电流值，完成保护点的设定。
F X C
使用方法——双路可调电源串联使用
1. 将左控制按钮按下，右控制按钮弹起。 2. 将两电流旋钮调至最大，然后调节主电源电压调节旋钮，从输 出电压将跟踪主动路的输出电压，输出电压最高可达两路电压
的额定值之和。
3. 当两路电源串联时，两路的电流调节仍然是独立的，如从电源 调节旋钮不在最大，而在某个限流点，则当负载电流至达该限
Байду номын сангаас
一路为固定的5V输出。 两路可调电源可进行串联或并联使用，并由一路主 电源进行电压或电流跟踪。 串联时最高输出电压可达两路电压额定值之和。 并联时最大输出电流可达两路电流额定值之和。
F X C
使用方法——双路可调电源独立使用
1. 将左、右两控制开关置原始位置。 2. 稳压源输出：分别先将电流旋钮调至最大，分别调节两路电压 旋钮，使主、从输出电压分别至需要值。
F X C
HY3003D-3型可调式直流稳压稳流电源
从电流或电压输出显示 主电流或电压输出显示
输出1调节
控制开关
输出2调节
电源开关
可调从输出
可调主输出
固定输出
F X C
HY3003D-3型可调式直流稳压稳流电源主要特点
可调式直流稳压稳流电源。 输出电压与限流电流均连续可调；稳压与稳流 可自动转换。 四显示可同时显示双路的输出电压和电流。 具有三路输出：
