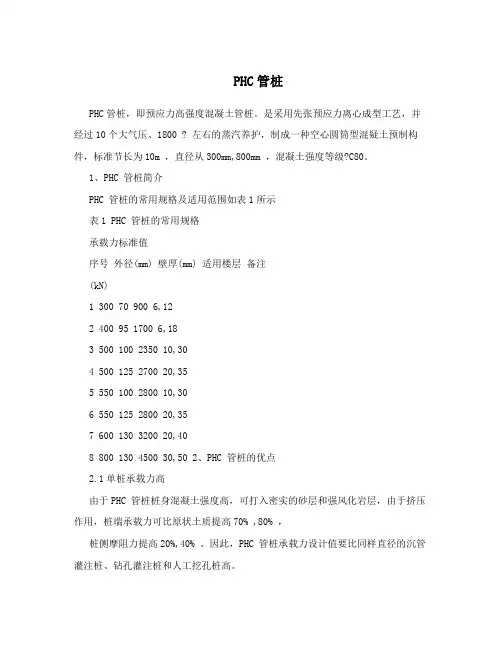

PHC管桩PHC管桩，即预应力高强度混凝土管桩。
是采用先张预应力离心成型工艺，并经过10个大气压、1800 ? 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm,800mm ，混凝土强度等级?C80。
1、PHC 管桩简介PHC 管桩的常用规格及适用范围如表1所示表1 PHC 管桩的常用规格承载力标准值序号外径(mm) 壁厚(mm) 适用楼层备注(kN)1 300 70 900 6,122 400 95 1700 6,183 500 100 2350 10,304 500 125 2700 20,355 550 100 2800 10,306 550 125 2800 20,357 600 130 3200 20,408 800 130 4500 30,50 2、PHC 管桩的优点2.1单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ,80% ，桩侧摩阻力提高20%,40% 。
因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。
2. 2 应用范围广PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。
广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。
2. 3 沉桩质量可靠PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种。

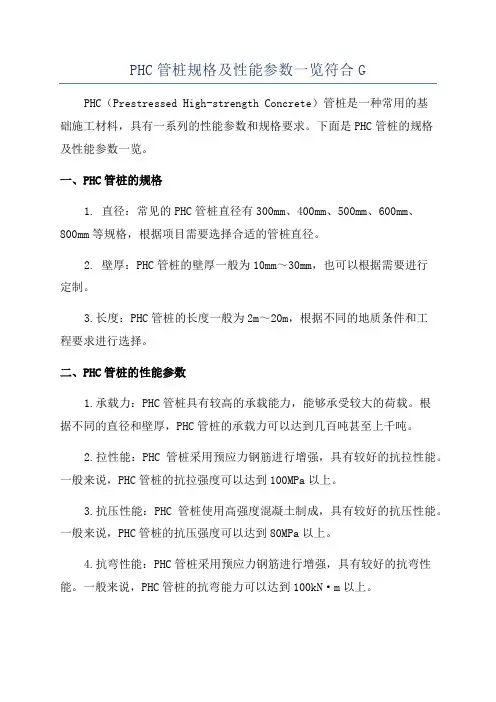

PHC管桩规格及性能参数一览符合G
PHC管桩规格及性能参数一览符合GPHC（Prestressed High-strength Concrete）管桩是一种常用的基础施工材料，具有一系列的性能参数和规格要求。
下面是PHC管桩的规格及性能参数一览。
一、PHC管桩的规格1. 直径：常见的PHC管桩直径有300mm、400mm、500mm、600mm、800mm等规格，根据项目需要选择合适的管桩直径。
2. 壁厚：PHC管桩的壁厚一般为10mm～30mm，也可以根据需要进行定制。
3.长度：PHC管桩的长度一般为2m～20m，根据不同的地质条件和工程要求进行选择。
二、PHC管桩的性能参数1.承载力：PHC管桩具有较高的承载能力，能够承受较大的荷载。
根据不同的直径和壁厚，PHC管桩的承载力可以达到几百吨甚至上千吨。
2.拉性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗拉性能。
一般来说，PHC管桩的抗拉强度可以达到100MPa以上。
3.抗压性能：PHC管桩使用高强度混凝土制成，具有较好的抗压性能。
一般来说，PHC管桩的抗压强度可以达到80MPa以上。
4.抗弯性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗弯性能。
一般来说，PHC管桩的抗弯能力可以达到100kN·m以上。
5.抗冲刷性能：PHC管桩采用高密度混凝土制成，具有较好的抗冲刷性能。
可以在较恶劣的环境条件下使用，如河道、海岸线等。
6.耐久性：PHC管桩使用高强度混凝土和抗腐蚀材料制成，具有较好的耐久性。
在常规使用条件下，PHC管桩可以使用50年以上。
7.连接性能：PHC管桩的连接性能好，可以采用各种连接方式，如搭接连接、螺纹连接、套筒连接等，确保整体施工质量和稳定性。
三、符合G的要求符合G的PHC管桩应具备以下特点：1.符合国家标准的尺寸和偏差要求。
2.强度、承载力、抗弯性能符合国家标准的要求。
3.使用标准规定的原材料生产制造。
4.进行合格的质量控制和质量检验。
5.可以提供国家标准要求的质量证明和检测报告。

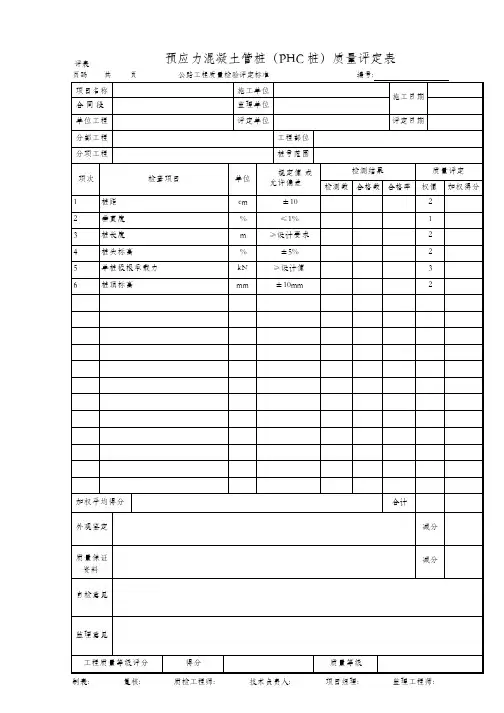

预应力混凝土管桩(PHC桩)质量评定表
