静电应用技术基础知识参考文本
静电知识培训资料
（1）人体的起电率：人在活动的时候，因上述原因可使人体带电。根据ISO有关 资料可以证实人在行走和活动中可产生1×10 -6C/S至1×10 -9C/S的静电量。
（2）人体对地电阻和电容。人体对地电阻理论上指人体电阻和人体对地电阻R 总和。人体电阻包括体内电阻和皮肤电阻。国外研究结果表明，人体电阻大致在 1——3KΩ.美国海军DOD——1686标准提出人体电阻为1.5 3KΩ，并被各国采用。
CMOS电路的失效，主要表现为输入端铝互连线与输入保护电阻周围PN保护环 之间的介质击穿短路；输入对地保护二极管的PN结击穿；扩散保护电阻的寄生PN 结损伤，损伤严重时，输入端金属化互连线烧熔。
五、静电放电对器件的损伤实效模式
2、潜在性缓慢失效
对某些集成电路，虽然PN结已受到ESD的损伤，但电路的电参数退化并不 明显，只给电路留下隐患，使该电路在以后的加电工作中，参数退化逐渐加重， 因此，ESD损伤具有潜在性和缓慢性的特点。如果带电体的静电位或存储的静电 量较低，或者ESD回路有限流电阻存在，在这种情况下，一次ESD脉冲不足以引 起器件发生突发性完全失效，但它会在器件内部造成轻微损伤，这种损伤具有积 累性；随着ESD脉冲的不断增加，器件的损伤阀值电压逐渐下降，使器件的电参 数逐渐劣化，这类失效称之为潜在性失效。它降低了器件防静电的能力，降低了 器件的使用可靠性，正因为存在这种潜在性失效，所以对器件进行100%的防静 电筛选试验是不可取的。
当帶电的物体与一些导体等接触时或靠得很近时,电 荷会找到一条途径突然释放掉 -〉高压、瞬间
我們在 經受约 3000伏 的靜電 電壓!!
静电泄放途径
导体 （接地）
如果这条“途径”是半导体电路，就会产生静电伤害
防静电基础知识及应用
3. 热电和压电起电、喷射起电等
气体, 液体的流动与喷射
2013-7-17
ＥＳＤ介绍 9
静电产生的物理过程 接 触 电荷转移 偶电层形成 电荷分离
静电 产生的方式 接 触 摩 擦 冲 流 冷 冻 电 解 压 电 温 差 …...
静电产生
2013-7-17
ＥＳＤ介绍 10
2013-7-17
ＥＳＤ介绍 11
微小的放电声音发生
9,000 [V]
10,000 [V] 11,000 [V] 12,000 [V]
2013-7-17
ＥＳＤ介绍 15
静电的危害五
静电损伤的两种失效形式
1. 硬损伤：又称“突发性完全失效”、“一次性损坏”，约占10% 表现为器件电参数突然劣化，失去原有功能。主要原因是静电放电造成过压 使得介质被击穿，或过流使得内部电路金属导线熔断、硅片局部融化等。 硬损伤可通过常规的性能测试手段及时发现，相对软失效而言危害要小得多 。 2. 软损伤：又称“潜在性缓慢失效”、“多次损伤累积后失效”，约占90%
2013-7-17
ＥＳＤ介绍 6
静电概念小结 静电是电荷的产生与消失过程中产生的 电 的象 称
低电量 瞬间现象多
小电流 受湿度影响较大
ＥＳＤ介绍 7
2013-7-17
1. 接触起电
当两个不同的物体相互接触时就会使得其中一个物体失去 一些电荷带正电，而另一个物体得到一些剩余电子的物体 而带负电。若在分离的过程中电荷难以中和，电荷就会积 累使物体带上静电。
2013-7-17
ＥＳＤ介绍 12
静电的危害二
今天，大多数电子器件采用对静电极为敏感的MOS工艺制作，因此，无论从器件的 发展还是器件的应用出发，为了防止ESD对电子器件的危害，有必要对电子器件 受静电危害的机理以及相应的防护措施进行探讨。试图阐明电子器件ESD产生的 原因，并对IC的ESD保护提供指导。 静电危害具有以下特性： 隐蔽性 ：除非发生静电放电，人体不能直接感知静电，但发生静电放电人体也 不一定能有电击的感觉，这是因为人体感知的静电放电电压为2~3kv，所以静电 具有隐蔽性。 潜在性 ：有些会受到静电损伤后的性能没有明显的下降，但多次累加放电会给 IC器件造成内伤而形成隐患。因此静电对IC的损伤具有潜在性。 随机性 ：IC什么情况下会遭受静电破坏呢?可以这么说，从一个IC芯片产生以 后一直到它损坏以前，所有的过程都受到静电的威胁，而这些静电的产生也具 有随机性，其损坏也具有随机性 复杂性 ：静电放电损伤的失效分析工作，因微电子IC产品的精、细、微小的结 构特点而费时、费事、费财，要求较高的技术并往往需要使用高度精密仪器， 即使如此，有些静电损伤现象也难以与其它原因造成的损伤加以区别；使人误 把静电放电损伤的失效当作其它失效，这在对静电放电损害未充分认识之前， 常常归因于早期失效或情况不明的失效，从而不自觉地掩盖了失效的真正原因。 所以分析静电对IC的损伤具有复杂性。

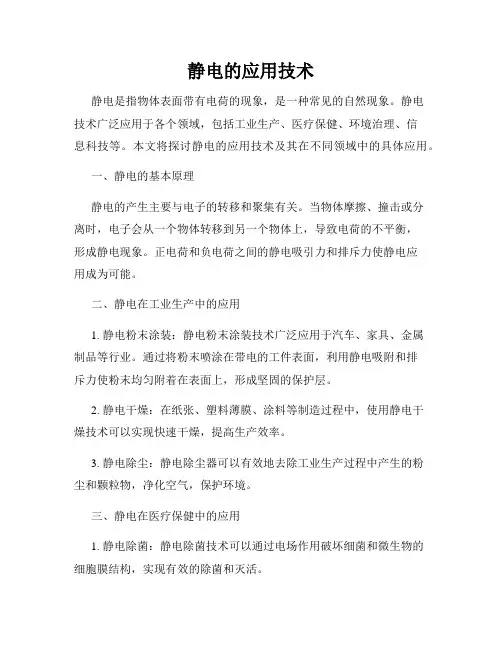

静电的应用技术
静电的应用技术静电是指物体表面带有电荷的现象，是一种常见的自然现象。
静电技术广泛应用于各个领域，包括工业生产、医疗保健、环境治理、信息科技等。
本文将探讨静电的应用技术及其在不同领域中的具体应用。
一、静电的基本原理静电的产生主要与电子的转移和聚集有关。
当物体摩擦、撞击或分离时，电子会从一个物体转移到另一个物体上，导致电荷的不平衡，形成静电现象。
正电荷和负电荷之间的静电吸引力和排斥力使静电应用成为可能。
二、静电在工业生产中的应用1. 静电粉末涂装：静电粉末涂装技术广泛应用于汽车、家具、金属制品等行业。
通过将粉末喷涂在带电的工件表面，利用静电吸附和排斥力使粉末均匀附着在表面上，形成坚固的保护层。
2. 静电干燥：在纸张、塑料薄膜、涂料等制造过程中，使用静电干燥技术可以实现快速干燥，提高生产效率。
3. 静电除尘：静电除尘器可以有效地去除工业生产过程中产生的粉尘和颗粒物，净化空气，保护环境。
三、静电在医疗保健中的应用1. 静电除菌：静电除菌技术可以通过电场作用破坏细菌和微生物的细胞膜结构，实现有效的除菌和灭活。
2. 静电输液：静电输液技术利用静电排斥力使药物流体在导管中均匀流动，提高输液效果和速度。
3. 静电治疗：静电技术在物理治疗中应用广泛，如电疗、电针、静电按摩等，可以有效缓解疼痛和促进康复。
四、静电在环境治理中的应用1. 静电除尘：静电除尘技术可以应用于工业废气治理、空气净化等领域，去除大气中的颗粒物和污染物，净化环境。
2. 静电沉降：静电沉降技术可应用于水处理，通过静电作用将悬浮在水中的固体颗粒快速沉降，提高水质。
3. 静电吸附：利用静电吸附技术可以有效去除废水中的有机物和重金属离子，减小水体的污染。
五、静电在信息科技中的应用1. 静电印刷：静电阳极技术可以实现高速、高精度的印刷，广泛应用于报纸、杂志、包装等印刷行业。
2. 静电复印：静电复印机是办公自动化的重要设备，通过静电影像方式将图像复制到纸张上，实现快速复制。
静电培训资料
静电培训资料静电是指物体表面带电现象，它是日常生活和工业生产中普遍存在的一种现象。
在工业生产中，静电问题会给生产带来不同程度的影响，甚至导致安全事故的发生。
因此，为了提高员工对静电问题的认识和掌握相关防控技术，进行静电培训是至关重要的。
一、静电基础知识1. 静电的产生静电的产生主要来源于摩擦、分离和接触等过程。
两种不同材料之间的摩擦会导致电子的转移，使得一种物体带正电荷，另一种物体带负电荷。
当物体分离时，电荷无法重新平衡，导致物体表面带电。
另外，当带电物体接触地面或接触其他物体时，电荷也会发生转移。
2. 静电的特性静电具有以下几个特性：（1）静电只存在于物体的表面，无法穿透物体。
（2）静电是一种瞬时现象，会随着物体的接触、分离或放电而消失。
（3）静电可以对物体或人体产生引力或排斥力。
（4）静电可以引起火灾、爆炸和破坏电子设备等安全问题。
二、静电防护措施1. 选择合适的材料在生产过程中，应尽量选择抗静电的材料，避免使用易产生静电的材料。
一些抗静电材料包括金属、导电塑料和抗静电鞋等。
2. 建立静电接地系统静电接地是减少静电积累和释放电荷的重要措施。
建立静电接地系统可以有效地将带电物体的电荷排放到地面上，避免电荷积累。
3. 使用静电消除器静电消除器可以通过释放相反电荷来中和带电物体的电荷，减少带电物体对其他物体的影响。
常见的静电消除器包括离子风机、静电棒等。
4. 增加湿度适当增加空气中的湿度可以减少静电的产生和积累。
在一些需要对静电敏感的场所，如实验室和电子生产车间，安装空气加湿器是一个有效的静电防护措施。
三、静电安全注意事项1. 避免移动带电物体避免手持或触摸带电物体，以免发生电击事故。
在操作过程中，应使用绝缘手套、绝缘工具等适当的防护措施。
2. 定期检测静电设备静电设备和防护设备应定期进行检测和维护，确保其正常工作。
如发现设备存在故障或损坏，应及时修复或更换。
3. 加强员工培训工业企业应定期对员工进行静电安全培训，提高他们对静电问题的认识和防范意识。

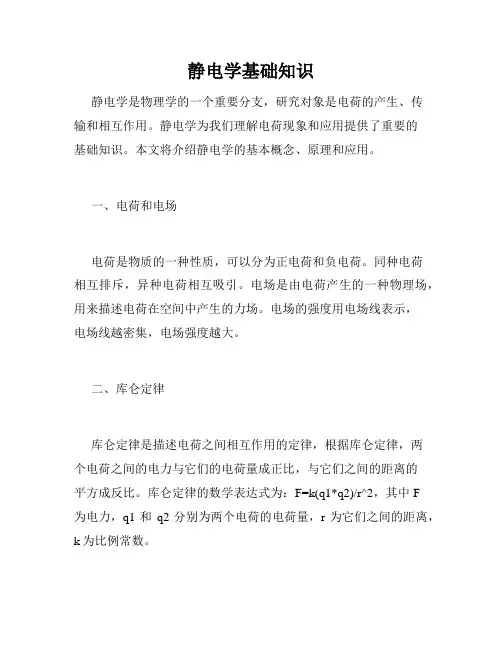

静电学基础知识
静电学基础知识静电学是物理学的一个重要分支，研究对象是电荷的产生、传输和相互作用。
静电学为我们理解电荷现象和应用提供了重要的基础知识。
本文将介绍静电学的基本概念、原理和应用。
一、电荷和电场电荷是物质的一种性质，可以分为正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
电场是由电荷产生的一种物理场，用来描述电荷在空间中产生的力场。
电场的强度用电场线表示，电场线越密集，电场强度越大。
二、库仑定律库仑定律是描述电荷之间相互作用的定律，根据库仑定律，两个电荷之间的电力与它们的电荷量成正比，与它们之间的距离的平方成反比。
库仑定律的数学表达式为：F=k(q1*q2)/r^2，其中F为电力，q1和q2分别为两个电荷的电荷量，r为它们之间的距离，k为比例常数。
三、静电感应静电感应是电荷在物体之间传递的过程。
当一个带电体靠近一个中性物体时，带电体的电荷会通过导体传导到中性物体上，使中性物体带上与带电体相同的电荷。
这个现象称为静电感应。
通过静电感应，我们可以实现电荷的分离和收集，有助于很多实际应用，如静电除尘、静电喷涂等。
四、电场强度和电势电场强度是描述电场的物理量，表示单位正电荷所受到的力。
电场强度的方向与力的方向相同。
电场强度可用公式E=F/q表示，其中E为电场强度，F为电力，q为电荷量。
电势是衡量电场势能的物理量，表示单位正电荷在电场中所具有的势能。
电势的单位为伏特（V），电势差的单位为伏。
五、电荷分布和电场线电荷分布是指在特定区域内的电荷分布情况。
电荷分布决定了电场线的形状和分布。
电场线是用来描述电场分布的一种图形表示方法，它的作用类似地图上的等高线。
电场线从正电荷出发，指向负电荷，它们是从高电势到低电势方向延伸。
六、静电应用静电学的基础知识在很多实际应用中发挥着重要的作用。
例如，静电除尘利用静电力去除空气中的颗粒物，实现净化空气的目的。
静电喷涂利用静电感应将涂料颗粒带上相反电荷，使其均匀附着在被喷涂物体上。
静电基础知识培训
电子制造生产过程静电防护知识系列第一节静电现象一、何为静电？静电就是物体表面过剩或不足的相对静止电荷，它是电能的一种表现形式。
静电是正负电荷在局部范围内失去平衡的结果，是通过电子转移而形成的。
这些不平衡的电荷，就产生了一个可以衡量其大小的电场，称为静电场，它能影响一定距离内的其它物体，使之感应带电，影响距离之远近与其电量的多少有关。
二、静电放电(ESD)现象静电放电（ESD），就是具有不同静电势的实体之间发生电荷转移。
例如：1、雷电。
2、小实验：有机玻璃用丝绸或棉布摩擦后产生静电，能吸住小纸屑。
3、在空气较干燥的冬天，脱下合成纤维衣服时发出劈啪声，夜间可见火花（空气击穿场强为30KV/cm）。
4、穿化纤内衣容易皮肤过敏是怎么回事？换棉质内衣试试！三、静电的可利用之处与危害可利用之处：力学效应——异性相吸，同性相斥；静电吸附特性已被广泛用于静电成像、复印、喷涂、植绒、除尘等实践中。
静电的危害：就电子工业而言，静电放电能够改变半导体器件的电气特性，使之退化或者完全毁掉。
静电放电还可能干扰电子系统的正常运行，导致器件故障或瘫痪。
1、第一艘阿波罗载人宇宙飞船，由于静电放电(ESD)导致火灾和爆炸，三名宇航名全部丧生。
2、日本IC生产中的不合格器件有45%是由静电造成的。
3、88年美国因ESD影响损失50亿美元。
4、90年代初北京某公司试生产的高档数字万用表，由于IC没注意防静电，使其产品大部分不合格。
5、工业领域的有关专家曾作过估计，由于静电所造成的平均产品损失大约在8-33%之间，见下表：静电平均损失报告四、静电的特点高电位：可达数万至数十万伏，操作时常达数百和数千伏（人通常对3.5KV以下静电不易感觉到）低电量：静电流多为微安级（尖端放电例外）作用时间短：微秒级受环境影响大：特别是湿度，湿度上升则静电积累减少，静电压下降，如下表：五、静电的度量1、静电荷单位：库仑(C)。
通常我们讲到静电势，则以“伏特(V)”为单位。
静电知识培训资料
静电知识培训资料一、简介静电是日常生活和工业生产中常见的现象，也是一个重要的物理概念。
静电虽然不可见，但它的影响却随处可见。
本资料将介绍静电的基本概念、原理和应用，旨在增加对静电现象的理解。
二、静电的定义静电是指物体表面带有电荷，但电荷不流动的现象。
正常情况下，物体中的正负电荷是平衡的，不会产生静电效应。
但当正负电荷不平衡时，就会引发静电现象。
三、静电的发生原因1. 摩擦产生静电：当两种材料相互摩擦时，电子会从一个材料转移到另一个材料上，导致两者带电。
2. 静电感应：当一个带电体靠近未带电体时，未带电体的某部分会受到带电体的电场影响而带上相反的电荷，产生电荷分离现象。
四、静电的危害静电不仅是一个有趣的物理现象，也可能带来一些危害。
以下是静电可能引发的问题：1. 火灾：静电积累在可燃物表面，当放电时可能引发火花，导致火灾。
2. 伤害人体：当人们接触带有静电的物体时，电荷会从物体传输到人体上，引起不适甚至伤害。
3. 损坏电子设备：静电可以干扰电子设备的正常工作，导致故障甚至损坏。
五、静电的应用静电不仅有危害，也有一些实际应用：1. 静电喷涂：静电可以使涂层均匀地附着在物体表面，提高涂装质量。
2. 静电降尘：利用静电吸附粉尘，减少室内空气中的灰尘含量，改善工作环境。
3. 静电印刷：静电可以使油墨均匀分布在印刷模板上，提高印刷效果。
六、静电的控制和防护为了防止静电产生的危害，以下是一些常见的静电控制和防护方法：1. 接地：通过将物体接地，将静电荷导入地面，防止电荷积累。
2. 使用导电材料：使用导电材料制作或包裹物体，使电荷得以迅速传导和释放。
3. 防静电涂层：在物体表面涂覆防静电涂层，减少电荷积累的可能性。
七、静电的实验演示为了更好地理解静电现象，可以进行一些简单的实验演示。
例如：1. 静电舞蹈：通过摩擦头发或皮毛，用静电力量来移动细小的纸片，形成有趣的舞蹈。
2. 静电气球：用充电气球摩擦头发或衣物，使其带有静电，然后看它们吸引和排斥彼此的现象。
静电基础知识
未加湿 毛巾前
绝对平均 值1
8 9 10 11 12 13 14 15 16 17
绝对平均 值2
四.静电的危害:
a.静电吸附灰尘，降低元件绝缘电阻。
b.静电放电破坏，造成电子元件损坏。
c.静电放电产生电磁场幅度很大，频谱极宽， 对电子元件产生干扰。
损坏特点：
1.隐蔽性：静电放电不易被发现，只有静电电 压达到2-3kv时放电人体才能感觉的到。
将PCB板装进泡沫包装盒中
产生的静电压
10% 40% 50% 12000 5000 3000 6000 800 400 2000 700 400
21000 11000 5500
从中可以看出环境湿度对静电压的大小影响很 大，湿度最好控制在40%到70%。
又如传送带采取用湿毛巾来加湿传送带，使传送带表面形成水 膜，增加导电能力，从而达到释放静电。
环境湿度对静电影响:
静电的产生及其大小与环境湿度和空气中离子的浓 度有密切的关系,在湿度较高环境中,物体表面吸附 了一定数量的离子和水分子,形成弱导电的湿气薄层, 提高了绝缘表面的导电率,可将电荷扩散到整个材料 的表面,从而减低了静电压.
同一动作在不同湿度环境下产生的静电对比:
活动
走过乙稀地毯 在工作椅上操作人员的移动 将DIP封装的器件从塑料管中取出
潜在性和累积性：
有些电子元件受到静电损伤后性能没有明显的 下降，但多次累加放电会给元件造成内伤形成 隐患。
随机性和复杂性：
电子元件从其产生到损坏以前所有的过程均有 可能受到静电的破坏，其受静电破坏有随机 性，并且有些静电的损伤与其它原因造成的损 伤很难区分，再加上电子元件的精、细、微小 的特点，不易分析。
1库仑= 106微库 1微库= 103纳库
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电应用技术基础知识参
考文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
静电应用技术基础知识参考文本
使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
静电有哪些应用?
静电已在现代科学技术领域发挥了巨大的作用，如高
能物理研究方向的“静电加速”、“粒子分离”等，工业
生产中的静电除尘、静电抑制酸雾、静电纺纱、静电植
绒、静电复印、静电筛选、静电喷漆等等工艺技术。
静电除尘的原理如何?
(1)静电除尘器的原理示意图，如图4—6所示。
(2)基本构造：金属筒A和管中的金属丝B，A接高压
电源的正极，B接高压电源的负极。
(3)原理：A、B之间产生强电场，距B越近，场强越大，B附近的空气中的气体分子被电离，成为电子和正离子，正离子被吸附到B上，得到电子又成为分子，电子在向正极运动过程中，使烟气中的煤粉带负电，吸附到正极A 上最后在重力作用下落入下面的漏斗中。
(4)应用：除去有害微粒、回收物资。
你了解静电喷涂和静电植绒吗?
设法使工作物质带电，带电的工作物质在电场大作用下向作为电极的工件运动，完成静电喷涂和静电植绒。
简单叙述静电复印的过程?
(1)静电复印机：其中心部件是一个可以旋转由接地铝质圆柱体，表面镀一层半导体硒，叫做硒鼓。
半导体硒有特殊的光学性质：没有光照时是很好的绝缘体，能保持电荷；受到光的照射立即变成导体，将所带的电荷导走。
(2)静电复印的过程：要经过充电、曝光、显影、转印等几个步骤，这几个步骤是在硒鼓转动一周的过程中依次完成的。
静电纺纱是何原理?
棉纺静电纺纱工作原理是：棉条经刺辊开松为单纤维，利用气流把单纤维吸走，通过输棉管送人静电场。
在
高压静电场的作用下，由于极化和电离作用使纤维两端呈现相反的电荷，产生静电力。
沿轴线的分力使纤维伸直，并沿轴线分力较大的一方移动；垂直于轴线方向的分力使纤维转动按电力线方向排列，并向电场中心移动，凝聚成自由端须条；由于电晕放电使纤维某一种电荷产生静电力F'作用在纤维的重心上，它将使纤维沿电力线方向异性电极运动。
F'的数值较小，未在图中表示。
凝聚在电场中心线上的自由端须条经过加拈器加拈成纱，然后由引纱罗拉引出直接卷绕成为筒子。
