第一章绪论

分析与思考题

1-1 机器的基本组成要素是什么?

1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

1-4 机械设计课程研究的内容是什么?

第二章机械设计总2论

分析与思考题

2-1 一台完整的机器通常由哪些基本部分组成?各部分的作用是什么?

2-2 设计机器时应满足哪些基本要求?设计机械零件时应满足哪些基本要求?

2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?

2-4 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?

2-5 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?

2-6 零件在什么情况下会发生共振?如何改变零件的固有频率?

2-7 什么是可靠性设计?它与常规设计有何不同?零件可靠度的定义是什么?

2-8 机械零件设计中选择材料的原则是什么?

2-9 指出下列材料的种类,并说明代号中符号及数字的含义:HTl50,ZG230-450,65Mn,45,Q235,40Cr,20CrMnTi,ZCuSnl0Pb5。

2-10 机械的现代设计方法与传统设计方法有哪些主要区别?

第三章机械零件的强度

一、选择与填空题

3-1 零件表面的强化处理方法有_________________、___________________、_________________等。

3-2 零件的截面形状一定,当截面尺寸增大时,其疲劳极限值将随之____________。

(1)增高(2)不变(3)降低

3-3 机械零件受载时,在_____________________处产生应力集中,应力集中的程度通常随材料强度的增大而___________________。

3-4在载荷和几何形状相同的情况下,钢制零件间的接触应力_____________铸铁零件间的接触应力。

3-5 两零件的材料和几何尺寸都不相同,以曲面接触受载时,两者的接触应力值__________。

(1)相等(2)不相等(3)是否相等与材料和几何尺寸有关

二、分析与思考题

3-6 试举例说明什么零件的疲劳破坏属于低周疲劳破坏,什么零件的疲劳破坏属高周疲劳破坏。

3-7 在材料的疲劳曲线上,为何需要人为规定一循环基数N0,并将对应的极限应力称为材料的疲劳

极限?

3-8 图示各零件均受静载荷作用,试判断零件上A点的应力是静应力还是变应力;并确定应力比r 的大小或范围。

题3-8图

3-9 弯曲疲劳极限的综合影响系数Kσ的含义是什么?它与哪些因素有关?它对零件的疲劳强度和静强度各有何影响?

3-10 零件的等寿命疲劳曲线与材料试件的等寿命疲劳曲线有何区别?在相同的应力变化规律下,零件和材料试件的失效形式是否总是相同的?为什么?

3-11 试说明承受循环变应力的机械零件,在什么情况下可按静强度条件计算?什么情况下需按疲劳强度条件计算?

3-12 在单向稳定变应力下工作的零件,如何确定其极限应力?

3-13 疲劳损伤线性累积假说的含义是什么?写出其数学表达式。

3-14 在双向稳定变应力下工作的零件,怎样进行疲劳强度计算?

3-15 影响机械零件疲劳强度的主要因素有哪些?提高机械零件疲劳强度的措施有哪些?

3-16 导致机械结构发生低应力断裂的原因有哪些?

3-17 机械结构的裂纹是否会失稳扩展是如何判定的?

三、设计计算题

3-18 某材料的对称循环弯曲疲劳极限σ-1=350MPa,屈服极限

σs=550MPa,强度极限σB=750MPa,循环基数N0=5×106,m=9,试

求对称循环次数N分别为5×104、5×105、5×107次时的极限应力。

3-19 某零件如图所示,材料的强度极限σB=650MPa,表面精车,

不进行强化处理。试确定Ι-Ι截面处的弯曲疲劳极限的综合影响系数

Kσ和剪切疲劳极限的综合影响系数Kτ。

3-20 一零件由45钢制成,材料的力学性能为:σs=360MPa,

σ-1=300 MPa,ψσ=0.2。已知零件上的最大工作应力σmax=190MPa,最小工作应力σmin=110MPa,应力变化规律为σm=常数,弯曲疲劳极限的综合影响系数K d=2.0,试分别用图解法和计算法确定该零件的计算安全系数。

题3-20图

3-21 某材料受弯曲变应力作用,其力学性能为:σ-1=350MPa,m=9,N0=5×106。现用此材料的试件进行试验,以对称循环变应力σl=500MPa作用104次,σ2=400MPa作用105次,σ3=300MPa作用106次。试确定:

(1)该试件在此条件下的计算安全系数;

(2)如果试件再作用σ=450MPa的应力,还能循环多少次试件才破坏?

3-22 转轴的局部结构如题3-19图所示。已知轴的I-I截面承受的弯矩M=300N·m,扭矩T=800N·m,弯曲应力为对称循环,扭转切应力为脉动循环。轴材料为40Cr钢调质,σ-1=355MPa,τ-1=200MPa,ψσ=0.2,ψτ=0.1,设Kσ=2.2,Kτ=1.8,试计算考虑弯矩和扭矩共同作用时的计算安全系数S ca。

第四章摩擦、磨损及润滑概述

分析与思考题

4-1 按照摩擦面间的润滑状态不同,滑动摩擦可分为哪几种?

4-2 膜厚比的物理意义是什么?边界摩擦、混合摩擦和液体摩擦所对应的膜厚比范围各是多少?

4-3 在工程中,常用金属材料副的摩擦系数是如何得来的?

4-4 什么是边界膜?边界膜的形成机理是什么?如何提高边界膜的强度?

4-5 零件的磨损过程大致可分为哪几个阶段?每个阶段的特征是什么?

4-6 根据磨损机理的不同,磨损通常分为哪几种类型?它们各有什么主要特点?

4-7 润滑油的粘度是如何定义的?什么是润滑油的粘性定律?什么样的液体称为牛顿液体?

4-8 粘度的表示方法通常有哪几种?各种粘度的单位和换算关系是什么?

4-9 润滑油的主要性能指标有哪些?润滑脂的主要性能指标有哪些?

4-10 在润滑油和润滑脂中加入添加剂的作用是什么?

4-11 流体动力润滑和流体静力润滑的油膜形成原理有何不同?流体静力润滑的主要优缺点是什么?

4-12 流体动力润滑和弹性流体动力润滑两者间有何本质区别?所研究的对象有何不同?

第五章螺纹联接和螺旋传动

一、选择与填空题

5-1 普通螺纹的公称直径指的是螺纹的__________,计算螺纹的摩擦力矩时使用的是螺纹的_______,计算螺纹危险截面时使用的是螺纹的_______ 。

5-2 螺纹升角ψ增大,则联接的自锁性________,传动的效率_______;牙型角α增大,则联接的自锁性_________,传动的效率_________。

(1)提高(2)不变(3)降低

5-3 在铰制孔用螺栓联接中,螺栓杆与孔的配合为___________。

(1)间隙配合(2)过渡配合(3)过盈配合

5-4 在螺栓联接的破坏形式中,约有_____%的螺栓属于疲劳破坏,疲劳断裂常发生在__________。

5-5 在承受横向载荷或旋转力矩的普通紧螺栓组联接中,螺栓杆____________作用。

(1)受切应力(2)受拉应力(3)受扭转切应力和拉应力(4)既可能只受切应力又可能只受拉应力

5-6 紧螺栓联接受轴向外载荷。假定螺栓的刚度C b与被联接件的刚度C m相等,联接的预紧力为F0,要求受载后接合面不分离,当外载荷F等于预紧力F0时,则_______________。

(1)被联接件分离,联接失效(2)被联接件即将分离,联接不可靠(3)联接可靠,但不能继续再加载(4)联接可靠,只要螺栓强度足够,还可以继续加大外载荷F

二、分析与思考题

5-7 常用螺纹有哪几种类型?各用于什么场合?对联接螺纹和传动螺纹的要求有何不同?

5-8 在螺栓联接中,不同的载荷类型要求不同的螺纹余留长度,这是为什么?

5-9 联接螺纹都具有良好的自锁性,为什么有时还需要防松装置?试各举出两个机械防松和摩擦防松的例子。

5-10 普通螺栓联接和铰制孔用螺栓联接的主要失效形式是什么?计算准则是什么?

5-11 计算普通螺栓联接时,为什么只考虑螺栓危险截面的拉伸强度,而不考虑螺栓头、螺母和螺纹牙的强度?

5-12 普通紧螺栓联接所受到的轴向工作载荷或横向工作载荷为脉动循环时,螺栓上的总载荷是什么循环?

5-13 螺栓的性能等级为8.8级,与它相配的螺母的性能等级应为多少?性能等级数字代号的含义是什么?

5-14 在什么情况下,螺栓联接的安全系数大小与螺栓直径有关?试说明其原因。

5-15 紧螺栓联接所受轴向变载荷在0~F间变化,当预紧力F0一定时,改变螺栓或被联接件的刚度,对螺栓联接的疲劳强度和联接的紧密性有何影响?

5-16 在保证螺栓联接紧密性要求和静强度要求的前提下,要提高螺栓联接的疲劳强度,应如何改变螺栓和被联接件的刚度及预紧力大小?试通过受力变形线图来说明。

5-17 为什么螺母的螺纹圈数不宜大于10?通常采用哪些结构形式可使各圈螺纹牙的载荷分布趋于均匀?

5-18 滑动螺旋的主要失效形式是什么?其基本尺寸(即螺杆直径及螺母高度)通常是根据什么条件确定的?

5-19 滚动螺旋传动与滑动螺旋传动相比较,有何优缺点?

三、设计计算题

5-20 如图所示,两根梁用8个4.6级普通螺栓与两块钢盖板相联接,梁受到的拉力F=28kN,摩擦系数f=0.2,控制预紧力,试确定所需螺栓的直径。

解:已知螺栓数目z=8,接合面数i=2,取防滑系数K s=1.2,

则螺栓所需预紧力F0为

F0≥

题5-20图

=240MPa,查表5-10,取安全

查主教材中的表5-8,得σ

S

系数S=1.3,则[σ]=σS/S

=240MPa/1.3=184.6MPa,所需螺栓的直径

d1≥

取整后得螺栓尺寸d=10mm,螺纹为M10。

注:解中有两处错误,请指出错处并说明原因。

5-21 图示为一气缸盖螺栓组联接。已知气缸内的工作压力p在

0~1.5MPa间变化,缸盖与缸体均为钢制,其结构尺寸如图所示。为

保证气密性要求,试选择螺栓材料,并确定螺栓数目和尺寸。

5-22 受轴向载荷的紧螺栓联接,被联接钢板间采用橡胶垫片。已知预紧力F0=1500N,当轴向工作载荷F=1000N时,求螺栓所受的总拉力及被联接件之间的残余预紧力。

5-23 图示凸缘联轴器(GB/T5843-1986)的型号为YLDl0,允许传递的最大转矩T= 630N·m,两半联轴器采用4个M12的铰制孔用螺栓联接,螺栓规格为M12~60(GB/T 27-1988),螺栓的性能等级为8.8级,联轴器材料为HT200,试校核其联接强度。

题5-23图题5-24图5-24 铰制孔用螺栓组联接的三种方案如图所示。已知L=300mm,a=60mm,试求螺栓组联接的三

个方案中,受力最大的螺栓所受的力各为多少?哪个方案较好?

5-25 如图所示的底板螺栓组联接受外力F e的作用。外力F e作用在包含x轴并垂直于底板接合面的平面内。试分析底板螺栓组的受力情况,并判断哪个螺栓受力最大?保证联接安全工作的必要条件有哪些?

题5-25图

四、结构设计与分析题

5-26 试指出下列图中的错误结构,并画出正确的结构图。

a)螺钉联接b)双头螺柱联接c)铰制孔用螺栓联接

d)紧定螺钉联接e)吊环螺钉联接f)螺钉联接

题5-26图

第六章键、花键、无键联接和销联接

一、选择与填空题

6-1 设计键联接时,键的截面尺寸通常根据_________按标准选择。

(1)所传递转矩的大小(2)所传递功率的大小(3)轮毂的长度(4)轴的直径

6-2 普通平键联接的主要失效形式是_______________,导向平键联接的主要失效形式是__________。

6-3 与平键联接相比,楔键联接的主要缺点是___________。

(1)键的斜面加工困难(2)键安装时易损坏(3)键楔紧后在轮毂中产生初应力

(4)轴和轴上零件对中性差

6-4 矩形花键联接采用____________定心;渐开线花键联接采用_______________定心。

6-5 型面曲线为摆线或等距曲线的型面联接与平键联接相比较,下面第_____条不是型面联接的优点。

(1)对中性好(2)轮毂孔的应力集中小(3)装拆方便(4)切削加工方便

二、分析与思考题

6-6 薄型平键联接与普通平键联接相比,在使用场合、结构尺寸和承载能力上有何区别?

6-7 半圆键联接与普通平键联接相比,有什么优缺点?它适用于什么场合?

6-8 采用两个平键(双键联接)时,通常在轴的圆周上相隔180°位置布置;采用两个楔键时,常相隔90°~120°;而采用两个半圆键时,则布置在轴的同一母线上;这是为什么?

6-9 与平键、楔键、半圆键相配的轴和轮毂上的键槽是如何加工的?

6-10 在材料和载荷性质相同的情况下,动联接的许用压力比静联接的许用挤压应力小,试说明其原因。

6-11 花键联接的主要失效形式是什么?如何进行强度计算?

6-12 在胀紧联接中,胀套串联使用时引入额定载荷系数ol是为了考虑什么因素的影响?

6-13 销有哪几种类型?各用于何种场合?销联接有哪些失效形式?

6-14 一般联接用销、定位用销及安全保护用销在设计计算上有何不同?

三、设计计算题

6-15 图示牙嵌离合器的左右两半分别用键与轴1、2相联接,在空载下,通过操纵可使右半离合器沿导向平键在轴1上作轴向移动。该轴传递的转矩T=1200N·m,轴径d1=80mm,右半离合器的轮毂长度L1=130mm,行程l1=60mm,工作中有轻微冲击,离合器及轴的材料均为钢材。试选择右半离合器的导向平键尺寸,并校核其联接强度。

解:1.选择导向平键

选A型导向平键,查主教材表6-1得平键的截面

尺寸b=22mm,h=14mm,取键长L=180 mm

2.强度校核

材料均为钢,工作时有轻微冲击,查主教材表6-2,

取[σP]=110MPa。k=0.5h=0.5×14mm=7mm,

l=L-b=180mm-22mm=158mm。

=27.1 MPa<[σP]

故此键联接能满足强度要求。

注:解中有两处错误,请指出错处并说明原因。

题6-15图

6-16 图示减速器的低速轴与凸缘联轴器及圆柱齿轮之间分别采用键联接。已知轴传递的转矩T=1000N·m,齿轮的材料为锻钢,凸缘联轴器材料为HT200,工作时有轻微冲击,联接处轴及轮毂尺寸如图示。试选择键的类型和尺寸,并校核联接的强度。

题6-16图题6-17图6-17 图示的灰铸铁V带轮,安装在直径d=45mm的轴端,带轮基准直径d d=250mm,工作时的有效拉力F e=1500N,有轻微振动,轮毂宽度L′=65mm。设采用钩头楔键联接,试选择该楔键的尺寸,并校核联接的强度。

6-18 轴与轮毂分别采用B型普通平键联接和中系列矩形花键联接。已知轴的直径(花键的大径)d=102mm,轮毂宽度L=150mm,轴和轮毂的材料均为碳钢,取许用挤压应力[σP]=100MPa,试计算两种联接各允许传递的转矩。

6-19 轴与轮毂采用两个Z2型胀套串联联接,轴的直径d=100mm,轴和轮毂的材料均为碳钢。该轴毂联接同时承受轴向力F0=100kN,转矩T=12kN·m,载荷平稳。试验算此联接是否可靠。

四、结构设计与分析题

6-20 试指出下列图中的错误结构,并画出正确的结构图。

a)平键联接b)双楔键联接c)传递双向转矩的切向键联接

d)楔键联接e)半圆键联接f)圆锥销定位

题6-20图

6-21 已知图示的轴伸长度为72mm,直径d=40mm,配合公差为H7/k6,采用A型普通平键联接。试确定图中各结构尺寸、尺寸公差、表面粗糙度和形位公差(一般键联接)。

a)轴伸b)毂孔

题6-21图

第七章铆接、焊接、胶接和过盈联接

一、选择与填空题

7-1 沿受载方向,同一列的铆钉数目不宜过多,这是由于____________。

(1)被铆件受削弱(2)铆钉强度降低(3)铆钉受力不均(4)加工不便

7-2 电弧焊缝大体上可分为________________与________________类,前者用于联接__________的被焊件,后者用于联接________________的被焊件。

7-3 设计胶接接头时,应尽可能使胶缝承受_________________或_______________载荷。

7-4 影响过盈联接承载能力最为敏感的因素是配合面的_______________。

(1)直径尺寸(2)长度尺寸(3)表面粗糙度(4)过盈量(5)摩擦系数

7-5 在过盈联接中,当其它条件相同时,仅将实心轴改为空心轴,则联接所能传递的载荷将______。

(1)增大(2)不变(3)减小

二、分析与思考题

7-6 铆缝有哪些类型?各应用在什么场合?

7-7 铆钉联接的破坏形式有哪些?怎样校核铆缝的强度?

7-8 什么叫焊缝的强度系数?怎样才能使对接焊缝的强度不低于母板的强度?

7-9 在什么情况下采用不对称侧面焊缝?如何分配两侧焊缝的长度?

7-10 胶粘剂通常分为哪几类?各适用于什么场合?

7-11 与铆接和焊接相比较,胶接的主要优缺点是什么?

7-12 过盈联接有哪几种装配方法?当过盈量相同时,哪种装配方法的联接紧固性好?

7-13 过盈联接的承载能力是由哪些因素决定的?

7-14 在对过盈联接进行验算时,若发现包容件或被包容件的强度不够时,可采取哪些措施来提高联接强度?

三、设计计算题

7-15 如图所示的铆接接头承受静载荷F=200kN,铆钉材料为Q215钢,被铆件材料为Q235钢,被铆件的宽度b=180mm,厚度δ=10mm,钉孔是在两被铆件上分别按样板钻孔。设铆钉直径d=2δ,节距r=3d,边距e=2.5d,试校核该铆缝的强度。

题7-15图题7-16图

7-16 焊接接头如图所示,被焊件材料均为Q235钢,b=170mm,b1=80mm,δ=12mm,承受静载荷F=400kN,设采用E4303号焊条手工焊接,试校核该接头的强度。

7-17 铸锡磷青铜蜗轮轮圈与铸钢轮芯采用过盈联接,尺寸如图所示,采用H7/s6配合,配合表面粗糙度R a均为0.8μm,摩擦系数f=0.1,设联接零件本身的强度足够,试求:

(1)用压人法装配时,该联接允许传递的最大转矩是多少?

(2)用胀缩法装配时,该联接允许传递的最大转矩是多少?

题7-17图题7-18图

7-18 小齿轮与轴为过盈联接,尺寸如图所示,材料均为45钢,采用H7/p6配合,孔与轴配合表面粗糙度R a均为0.8μm,用压人法装配。试求:

(1)配合表面间单位面积上的最大压力;

(2)所需的最大压人力;

(3)各零件中的最大应力。

四、联接篇综合题

7-19 轴和轮毂分别采用切向键联接、渐开线花键联接和胀紧联接。已知轴的直径d=100mm,轮毂宽度L=150mm,轴和轮毂的材料均为碳钢,取许用挤压应力[σp]=100 MPa。渐开线花键的模数m=5mm,齿数z=19,外花键的大径D=100mm,分度圆压力角α=30°。胀紧联接采用两个X型胀套串联。试计算这三种联接各允许传递的转矩。

题7—20图

7-20 如图所示,两轴通过凸缘联轴器联接,已知联轴器的型号为YLD6,轴的直径d=30mm,=60mm,联轴器与轴采用A型普通平键联接,键长L=50 mm。两半联轴器用4个轴伸长度L

1

M8的普通螺栓联接,螺栓中心分布圆直径D

=90mm,螺栓的性能等级为8.8级,不控制预紧

力。轴的材料为45钢,联轴器的材料为HT200。试计算此联轴器所允许传递的最大转矩(载荷平稳)。

题7-20图

第八章带传动

一、选择与填空题

8-1 带传动正常工作时,紧边拉力F1和松边拉力F2满足关系_______________。

(1)F l=F2(2) F l-F2= F e(3) F l/F2=e fα(4) F l+F2=F0

8-2 V带传动的中心距和小带轮的直径一定时,若增大传动比,则带在小带轮上的包角将_______,带在大带轮上的弯曲应力将________。

(1)增大(2)不变(3)减小

8-3 V带传动在工作过程中,带内应力有________________、________________、____________,最大应力σmax=_________________,发生在____________处。

8-4 带传动中,主动轮圆周速度v1,从动轮圆周速度v2,带速v,它们之间存在的关系是_______。

(1) v1= v2= v(2) v1> v> v2(3) v1< v< v2(4) v> v1> v2

8-5 在平带或V带传动中,影响最大有效圆周力F ec的因素是______________________________、_________________________和_____________________________。

二、分析与思考题

8-6 带传动常用的类型有哪几种?各应用在什么场合?

8-7 与普通V带相比,窄V带的截面形状及尺寸有何不同?其传动有何特点?

8-8 同步带传动的工作原理是什么?它有何独特的优点?

8-9 V带轮的基准直径以及V带的基准长度是如何定义的?

8-10 某带传动由变速电动机驱动,大带轮的输出转速的变化范围为500~1000r/min。若大带轮上的负载为恒功率负载,应该按哪一种转速设计带传动?若大带轮上的负载为恒转矩负载,应该按哪一种转速设计带传动?为什么?

8-11 带传动工作时,带与小带轮间的摩擦力和带与大带轮间的摩擦力两者大小是否相等,?为什么?带传动正常工作时的摩擦力与打滑时的摩擦力是否相等?为什么?

8-12 带与带轮间的摩擦系数对带传动有什么影响?为了增加传动能力,将带轮工作面加工得粗糙些以增大摩擦系数,这样做是否合理?为什么?

8-13 带传动中的弹性滑动是如何发生的?打滑又是如何发生的?两者有何区别?对带传动各产生什么影响?打滑首先发生在哪个带轮上?为什么?

8-14 在设计带传动时,为什么要限制小带轮最小直径和带的最小、

最大速度?

8-15 试分析带传动中心距a、预紧力F0及带的根数z的大小对带传动

的工作能力的影响。

8-16一带式输送机装置如图所示。已知小带轮基准直径d d1=140mm,

大带轮基准直径d d2=400mm,鼓轮直径D=250mm,为了提高生产率,拟在

输送机载荷不变(即拉力F不变)的条件下,将输送带的速度v提高,设电

动机的功率和减速器的强度足够,且更换大小带轮后引起中心距的变化对

传递功率的影响可忽略不计,为了实现这一增速要求,试分析采用下列哪

种方案更为合理,为什么?

(1)将大带轮基准直径d d2减小到280mm;

(2)将小带轮基准直径d dl增大到200mm;

(3)将鼓轮直径D增大到350mm。

8-17 在多根V带传动中,当一根带疲劳断裂时,应如何更换?为什么?

8-18 为何V带传动的中心距一般设计成可调节的?在什么情况下需

采用张紧轮?张紧轮布置在什么位置较为合理?

8-19 一般带轮采用什么材料?带轮的结构形式有哪些?根据什么来选定带轮的结构形式?

题8-16图

三、设计计算题

8-20 已知一窄V带传动,主动轮转速,n l=1460 r/rain,两带轮基准直径d dl=140mm,d d2=400mm,中心距a=815mm,采用四根SPA型窄V带,一天运转16小时,工作载荷变动较大,试求带传动所允许传递的功率。

8-21 某车床电动机和主轴箱之间为窄V带传动,电动机转速n1=1440r/min,主轴箱负载为4.0kW,带轮基准直径d dl=90mm,d d2=250mm,传动中心距a=527mm,预紧力按规定条件确定,每天工作16小时,试确定该传动所需窄V带的型号和根数。

8-22 一V带传动传递的功率P=7.5kW,带速v=10m/s,测得紧边拉力是松边拉力的两倍,即F1=2F2,试求紧边拉力F1、有效拉力F e和预紧力F0。

8-23 现设计一带式输送机的传动部分,该传动部分由普通V带传动和齿轮传动组成。齿轮传动采用标准齿轮减速器。原动机为电动机,额定功率P=11 kW,转速n l=1460r/min,减速器输入轴转速为400r/min,允许传动比误差为±5%,该输送机每天工作16小时,试设计此普通V带传动,并选定带轮结构形式与材料。

四、结构设计与分析题

8-24 图中所示为带传动的张紧方案,试指出其不合理之处,并改正。

)平带传动b)V带传动

题8-24图题8-25图8-25 图中所示为SPB型窄V带的轮槽结构,试填写有关结构尺寸、尺寸公差及表面粗糙度值。

第九章链传动

一、选择与填空题

9-1 与齿轮传动相比较,链传动的主要特点之一是_________。

(1)适合于高速(2)制造成本高(3)安装精度要求较低(4)有过载保护

9-2 滚子链是由滚子、套筒、销轴、内链板和外链板所组成,其____________之间、__________之间分别为过盈配合,而____________之间、______________之间分别为间隙配合。

9-3 链条的磨损主要发生在___________的接触面上。

9-4 在链传动中。链轮的转速__________,节距_________,齿数_________,则传动的动载荷越大。

9-5 链传动的主要失效形式有链的疲劳破坏、链条铰链的磨损、_____________和_____________四

种;在润滑良好、中等速度的链传动中,其承载能力主要取决于___________________。

二、分析与思考题

9-6 与带传动相比,链传动有何优缺点?

9-7 在多排链传动中,链的排数过多有何不利?

9-8 对链轮材料的基本要求是什么?对大、小链轮的硬度要求有何不同?

9-9 齿形链与滚子链相比,有何优缺点?

9-10 国家标准对滚子链齿形是如何规定的?目前流行的是哪种齿形?

9-11 为什么链传动的平均传动比是常数,而在一般情况下瞬时传动比不是常数?

9-12 链传动的额定功率曲线是在什么条件下得到的?当所设计的链传动与上述条件不符合时,要进行哪些项目的修正?

9-13 若只考虑链条铰链的磨损,脱链通常发生在哪个链轮上?为什么?

9-14 为什么小链轮齿数不宜过多或过少?

9-15 链节距的大小对链传动有何影响?在高速、重载工况下,应如何选择滚子链?

9-16 链传动的中心距一般取为多少?中心距过大或过小对传动有何不利?

9-17 什么情况下按功率曲线来选择链条?什么情况下按静强度计算来选择链条?

9-18 有一链传动,小链轮主动,转速n1=900r/min,齿数z1=25,z2=75。现因工作需要,拟将大链轮的转速降低到n2≈250r/min,链条长度不变,试问:

(1)若从动轮齿数不变,应将主动轮齿数减小到多少?此时链条所能传递的功率有何变化?

(2)若主动轮齿数不变,应将从动轮齿数增大到多少?此时链条所能传递的功率有何变化?

三、设计计算题

9-19 滚子链传动传递的功率P=8.5 kW,工况系数K A=1.2,主动链轮转速n l= 960r/min,齿数z l=21,从动链轮转速n2=330r/min,中心距d≤600mm,链节距p=12.7mm,试计算需要几排链。

9-20 单排滚子链传动,主动链轮转速n1=600r/min,齿数z l=21,从动链轮齿数z2=105,中心距a=910mm,该链的节距p=25.4mm,工况系数K A=1.2,试求链传动所允许传递的功率P。

9-21 设计一输送装置用的链传动。已知传递的功率P=16.8kW,主动轮转速n1= 960r/rain,传动比i=3.5,原动机为电动机,工作载荷冲击较大,中心距a≤800mm,水平布置。

第十章齿轮传动

一、选择与填空题

10-1 在齿轮传动的设计计算中,对下列参数和尺寸应标准化的有__________;应圆整的有_______;没有标准化也不应圆整的有___________。

(1)斜齿轮的法面模数m n(2)斜齿轮的端面模数m t(3)直齿轮中心距a

(4)斜齿轮中心距a(5)齿宽B(6)齿厚s(7)分度圆压力角α

(8)螺旋角β(9)锥距R(10)齿顶圆直径d a

10-2 材料为20Cr钢的硬齿面齿轮,适宜的热处理方法是_________________。

(1)整体淬火(2)渗碳淬火(3)调质(4)表面淬火

10-3 将材料为45钢的齿轮毛坯加工成为6级精度的硬齿面直齿圆柱外齿轮,该齿轮制造工艺顺序应是_______________为宜。

(1)滚齿、表面淬火、磨齿(2)滚齿、磨齿、表面淬火(3)表面淬火、滚齿、磨齿

(4)滚齿、调质、磨齿

10-4 在齿轮传动中,仅将齿轮分度圆的压力角α增大,则齿面接触应力将_____________。

(1)增大(2)不变(3)减小

10-5 在齿轮传动中,将轮齿进行齿顶修缘的目的是_____________________,将轮齿加工成鼓形齿的目的是_____________。

10-6 影响齿轮传动动载系数K v大小的两个主要因素是_________________________________。

10-7 一对正确啮合的渐开线标准齿轮作减速传动时,如两轮的材料、热处理及齿面硬度均相同,则齿根弯曲应力_______________。

(1) σF1>σF2(2)σF1=σF2(3)σF1<σF2

10-8 有两个标准直齿圆柱齿轮,齿轮1的模数m1=5mm,齿数z l=30;齿轮2的模数m2=3mm,齿数z2=50,则齿形系数和应力校正系数的乘积Y Fa1Y Sa1_________Y Fa2Y Sa2。

(1)大于(2)等于(3)小于(4)不一定大于、等于或小于

10-9 齿轮的弯曲疲劳强度极限σF lim和接触疲劳强度极限σHlim是经持久疲劳试验并按失效概率为_________来确定的,试验齿轮的弯曲应力循环特性为__________________循环,

10-10 直齿圆锥齿轮传动的强度计算方法是以_________________的当量圆柱齿轮为计算基础的。

二、分析与思考题

10-11 在不改变齿轮的材料和尺寸的情况下,如何提高轮齿的抗折断能力? ·

10-12 为什么齿面点蚀一般首先发生在靠近节线的齿根面上?在开式齿轮传动中,为什么一般不出现点蚀破坏?如何提高齿面抗点蚀的能力?

10-13 在什么工况下工作的齿轮易出现胶合破坏?胶合破坏通常出现在轮齿的什么部位?如何提高齿面抗胶合的能力?

10-14 闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同?为什么?

10-15 通常所谓软齿面与硬齿面的硬度界限是如何划分的?软齿面齿轮和硬齿面齿轮在加工方法上有何区别?为什么?

10-16 导致载荷沿轮齿接触线分布不均的原因有哪些?如何减轻载荷分布不均的程度?

10-17 在进行齿轮强度计算时,为什么要引入载荷系数K?载荷系数K由哪几部分组成?各考虑了什么因素的影响?

10-18 齿面接触疲劳强度计算公式是如何建立的?为什么要选择节点作为齿面接触应力的计算点?

10-19 标准直齿圆柱齿轮传动,若传动比i,、转矩T1、齿宽b均保持不变,试问在下列条件下齿轮的弯曲应力和接触应力各将发生什么变化?

(1)模数m不变,齿数z1增加;

(2)齿数z1不变,模数m增大;

(3)齿数z l增加一倍,模数m减小一半。

10-20 一对圆柱齿轮传动,大齿轮和小齿轮的接触应力是否相等?如大、小齿轮的材料及热处理情况相同,则其许用接触应力是否相等?

10-21 配对齿轮(软对软,硬对软)齿面有一定量的硬度差时,对较软齿面会产生什么影响?

10-22 在齿轮设计公式中为什么要引入齿宽系数?齿宽系数φd的大小主要与哪两方面因素有关?

10-23 在直齿、斜齿圆柱齿轮传动中,为什么常将小齿轮设计得比大齿轮宽一些?在人字齿轮传动和圆锥齿轮传动中是否也应将小齿轮设计得宽一些?

10-24 在下列各齿轮受力图中标注各力的符号(齿轮1主动)。

a) b) c)

题10-24图

10-25 两级展开式齿轮减速器如图所示。已知主动轮1为左旋,转向n l如图示,为使中间轴上两齿轮所受的轴向力相互抵消一部分,试在图中标出各齿轮的螺旋线方向,并在各齿轮分离体的啮合点处标

出齿轮的轴向力F a、径向力F r,和圆周力F t,的方向(圆周力的方向分别用符号⑧或①表示向内或向外)。

题10-25图

10-26 图示定轴轮系中,已知齿数z1=z3=25,z2=20,齿轮,转速n l=450r/min,工作寿命L h=2000h。若齿轮1为主动且转向不变,试问:

题10-26图

(1)齿轮2在工作过程中轮齿的接触应力和弯曲应力的应力比r各为多少?

(2)齿轮2的接触应力和弯曲应力的循环次数N2各为多少?

10-27 直齿轮传动与斜齿轮传动在确定许用接触应力[σH]时有何区别?

10-28 对齿轮进行正、负变位修正,轮齿的抗弯能力有何变化?

10-29 齿轮传动的常用润滑方式有哪些?润滑方式的选择与齿轮圆周速度大小有何关系?润滑油粘度的选择与齿轮圆周速度大小有何关系?

10-30 圆弧齿圆柱齿轮传动与渐开线齿轮传动相比有哪些优点?为什么圆弧齿圆柱齿轮不能是直齿的?

三、设计计算题

10-31 一对斜齿圆柱齿轮传动由电动机直接驱动,齿轮材料为45钢,软齿面,齿轮精度等级为8-7-7FL。已知法面模数m n=31mm,齿数z1=30,z2=93,螺旋角β=13.82°,齿宽B1=85mm,B2=80mm,转速n1=1440r/min,该齿轮对称布置在两支承之间,载荷平稳。试确定该齿轮传动的载荷系数K。

10-32 在上题的齿轮传动中,小齿轮调质处理,齿面硬度为220~240HBS,大齿轮常化处理,齿面硬度为190~210HBS,要求齿轮的工作寿命为5年(允许出现少量点蚀),每年工作250天,每天工作8小时,齿轮单向转动。试确定该齿轮传动的许用接触应力和许用弯曲应力。

10-33 设计一直齿圆柱齿轮传动,原用材料的许用接触应力为[σH]1=700MPa,[σH]2 =600MPa,求得中心距a=100mm;现改用[σH]1=600MPa,[σH]2=400MPa的材料,若齿宽和其它条件不变,为保证接触疲劳强度不变,试计算改用材料后的中心距。

10-34 一直齿圆柱齿轮传动,已知z l=20,z2=60,m=4mm,B1=45mm,B2=40mm,齿轮材料为锻钢,许用接触应力[σH]1=500MPa,[σH]2=430MPa,许用弯曲应力[σF]1=340MPa,[σF]2=280MPa,弯曲载荷系数K=1.85,接触载荷系数K=1.40,求大齿轮所允许的输出转矩T2(不计功率损失)。

10-35 设计铣床中一对直齿圆柱齿轮传动,已知功率P1=7.5kW,小齿轮主动,转速n1=1450r/min,齿数z1=26,z2=54,双向传动,工作寿命L h=12000h。小齿轮对轴承非对称布置,轴的刚性较大,工作中受轻微冲击,7级制造精度。

10-36 设计一斜齿圆柱齿轮传动,已知功率P l=40kW,转速n1=2800r/min,传动比i=3.2,工作寿命L h=1000h,小齿轮作悬臂布置,工作情况系数K A=1.25。

10-37 设计由电动机驱动的闭式圆锥齿轮传动。已知功率P1=9.2kW,转速n1=970r/min,传动比i=3,小齿轮悬臂布置,单向转动,载荷平稳,每日工作8小时,工作寿命为5年(每年250个工作日)。

四、结构设计与分析题

10-38 一标准斜齿圆柱齿轮的局部结构如图所示。已知法面模数m n=5mm,齿数z=52,螺旋角β=13°10′25″,精度等级为8-7-7HK GB/T10095-1988。试确定图中各结构尺寸、尺寸公差、表面粗糙度和形位公差,并填写表中数值。

题10-38图

第十一章蜗杆传动

一、选择与填空题

11-1 在蜗杆传动中,蜗杆头数越少,则传动效率越________,自锁性越_________。一般蜗杆头数常取________。

11-2 对滑动速度v s≥4m/s的重要蜗杆传动,蜗杆的材料可选用__________进行___________处理;蜗轮的材料可选用_____________。

11-3 对闭式蜗杆传动进行热平衡计算,其主要目的是为了防止温升过高导致_________。

(1)材料的力学性能下降(2)润滑油变质(3)蜗杆热变形过大(4)润滑条件恶化

11-4 蜗杆传动的当量摩擦系数f v随齿面相对滑动速度的增大而____________。

(1)增大(2)不变(3)减小

11-5 蜗杆传动的相对滑动速度v s<5m/s时采用_________润滑;v s>10m/s时应采用________润滑。

二、分析与思考题

11-6 蜗杆传动与齿轮传动相比有何特点?常用于什么场合?

11-7 与普通圆柱蜗杆传动相比,圆弧圆柱蜗杆传动、环面蜗杆传动、锥蜗杆传动各有何特点?各适用于什么场合?

11-8 普通圆柱蜗杆主要有哪几种类型?其中哪几种蜗杆不便于磨削,精度较低?

11-9 在车床上用直线刀刃加工蜗杆,什么情况下用单刀?什么情况下用双刀?为什么?

11-10 在普通圆柱蜗杆传动中,为什么将蜗杆的分度圆直径规定为标准值?

11-11 采用变位蜗杆传动的目的是什么?变位蜗杆传动与变位齿轮传动相比有何特点?

11-12 影响蜗杆传动效率的主要因素有哪些?为什么传递大功率时很少用普通圆柱蜗杆传动?

11-13 蜗轮材料的许用接触应力,有的与相对滑动速度大小有关,而与应力循环次数无关,有的则相反,试说明其原因。

11-14 对于蜗杆传动,下面三式有无错误?为什么?

(1)i=ω1/ω2=n l/n2=z2/z l=d2/d l;

(2)a=(d1+d2)/2=m(z1+z2)/2;

(3)F t2=2T2/d2=2T l i/d2=2T l/d l=F tl

11-15 图示蜗杆传动均是以蜗杆为主动件。试在图上标出蜗轮(或蜗杆)的转向,蜗轮齿的螺旋线方向,蜗杆、蜗轮所受各分力的方向。

机械设计作业第5答案

第五章螺纹联接和螺旋传动 一、选择题 5—1 螺纹升角ψ增大,则联接的自锁性C,传动的效率A;牙型角增大,则联接的自锁性A,传动的效率C。 A、提高 B、不变 C、降低 5—2在常用的螺旋传动中,传动效率最高的螺纹是 D 。 A、三角形螺纹 B、梯形螺纹 C、锯齿形螺纹 D、矩形螺纹 5—3 当两个被联接件之一太厚,不宜制成通孔,且需要经常装拆时,往往采用A 。 A、双头螺柱联接 B、螺栓联接 C、螺钉联接 D、紧定螺钉联接 5—4螺纹联接防松的根本问题在于C。 A、增加螺纹联接的轴向力 B、增加螺纹联接的横向力 C、防止螺纹副的相对转动 D、增加螺纹联接的刚度 5—5对顶螺母为A防松,开口销为B防松,串联钢丝为B防松。 A、摩擦 B、机械 C、不可拆 5—6在铰制孔用螺栓联接中,螺栓杆与孔的配合为B。 A、间隙配合 B、过渡配合 C、过盈配合 5—7在承受横向工作载荷或旋转力矩的普通紧螺栓联接中,螺栓杆C作用。 A、受剪切应力 B、受拉应力 C、受扭转切应力和拉应力 D、既可能只受切应力又可能只受拉应力 5—8受横向工作载荷的普通紧螺栓联接中,依靠A来承载。 A、接合面间的摩擦力 B、螺栓的剪切和挤压 C、螺栓的剪切和被联接件的挤压 5—9受横向工作载荷的普通紧螺栓联接中,螺栓所受的载荷为B;受横向工

作载荷的铰制孔螺栓联接中,螺栓所受的载荷为A;受轴向工作载荷的普通松螺 栓联接中,螺栓所受的载荷是A;受轴向工作载荷的普通紧螺栓联接中,螺栓所 受的载荷是D。 A、工作载荷 B、预紧力 C、工作载荷+ 预紧力 D、工作载荷+残余预紧力 E、残余预紧力 5—10受轴向工作载荷的普通紧螺栓联接。假设螺栓的刚度C b与被联接件的刚度C 相等,联接的预紧力为F0,要求受载后接合面不分离,当工作载荷F等于预紧力F0 m 时,则D。 A、联接件分离,联接失效 B、被联接件即将分离,联接不 可靠 C、联接可靠,但不能再继续加载 D、联接可靠,只要螺栓强度足够,工作载荷F还可增加到接近预紧力的两 倍 5—11重要的螺栓联接直径不宜小于M12,这是因为C。 A、要求精度高 B、减少应力集中 C、防止拧紧时过载拧断 D、 便于装配 5—12紧螺栓联接强度计算时将螺栓所受的轴向拉力乘以,是由于D。 A、安全可靠 B、保证足够的预紧力 C、防止松脱 D、计入 扭转剪应力 5—13对于工作载荷是轴向变载荷的重要联接,螺栓所受总拉力在F0与F2之间变 化,则螺栓的应力变化规律按C。 A、r = 常数 B、 =常数C、min=常数 m 5—14对承受轴向变载荷的普通紧螺栓联接,在限定螺栓总拉力的情况下,提高 螺栓疲劳强度的有效措施是B。 A、增大螺栓的刚度C ,减小被联接件的刚度C m B、减小C b,增大C b m

机械设计B,次作业客观题答案

机械设计B第1次作业 一、单项选择题(只有一个选项正确,共13道小题) 1. 对于大量生产,形状较复杂、尺寸大的零件应选择_________________毛坯。 (A)自由锻造 (B)冲压 (C)模锻 (D)铸造 正确答案:D 解答参考: 2. 对于联接用螺纹,主要要求联接可靠,自锁性能好,故常选用________。 (A)升角小,单线三角形螺纹 ??(B)?升角大,双线三角形螺纹 ??(C)?开角小,单线梯形螺纹 ??(D)?升角大,双线矩形螺纹 正确答案:A 解答参考: 3. 在螺栓联接中,有时在一个螺栓上采用双螺母,其目的是_______。 ??(A)?提高强度 ??(B)?提高刚度 ??(C)?防松 ??(D)?减小每圈螺纹牙上的受力 正确答案:C 解答参考: 4. 在螺栓联接设计中,若被联接件为铸件,则有时在螺栓孔处制做沉头座孔或凸台,其目的是_______。 ??(A)?避免螺栓受附加弯曲应力作用 ??(B)?便于安装

??(C)?为安置防松装置 ??(D)?为避免螺栓受拉力过大 正确答案:A 解答参考: 5. 普通平键联接工作时,键的主要失效形式为_________。 ??(A)?键受剪切破坏 ??(B)?键侧面受挤压破坏 ??(C)?剪切与挤压同时产生 ??(D)?磨损和键被剪断 正确答案:B 解答参考: 6. 采用两个普通平键时,为使轴与轮毅对中良好,两键通常布置成_________。 ??(A)?相隔180度 ??(B)?相隔120~130度 ??(C)?相隔90度 ??(D)?在同一母线上 正确答案:A 解答参考: 7. 带张紧的目的是_______。 ??(A)?减轻带的弹性滑动 ??(B)?提高带的寿命 ??(C)?改变带的运动方向 ??(D)?使带具有一定的初拉力 正确答案:D 解答参考:

机械设计作业及答案11~12(2)

机械设计作业及解答 第3章 强度 1.某零件的材料σB MPa =1000,σS MPa =800,σ-=1400MPa ,ψσ=025.,试画出其 2)K :σσσmax =+=m a 300,σσσmin =-=-m a 100 σm MPa =100,σa MPa =200 所以K ()100200, 3)位于安全区 2. 已知塑性材料的极限应力图如下:试在图上标出:1)对称循环疲劳极限σ-1;2)屈服极限 σS ;3)脉动循环疲劳极限σ0;4)arctan φσ 。 解:如图 3. 某钢制零件,已知其许用极限应力图,且工作应力的循环特性r=0.268。

(2)自原点0作?=30α 射线交S E A ''折线于C '点(极限应力点) (3)安全系数为1.5时,即C C C 02 3 05.10==' C C '=03 2 0,直接在直线上可量得工作应力点C (4)对应于C 点的 MPa 320000max m a =''=''+=+==+C C H H HC H σ σσ 2)可能失效形式:静强度失效(塑性变形) 第5章 螺栓连接 1. 图示一铸铁吊架用两只普通螺栓固定在梁上。吊架承受的载荷F Q =10000N ,螺栓材料为5.8级,Q235,σS =400 MPa ,安装时不控制预紧力,取安全系数[]S S =4,取剩余预紧力为工作拉力的0.4倍,试确定螺栓所需最小直径。 许用拉应力[][] σσ= = =S S MPa S 400 4 100

2个螺栓,z =2,每个螺栓的工作载荷F F z = = =Q 5000 N 10000 2 剩余预紧力F 1=0.4F=0.4×5000=2000N 故得螺钉中总拉力F 2=F +F 1=5000+2000=7000N 按强度条件,螺栓小径[] mm 764.10100 7000 3.143.14)(2 c 1=???= ?πσπF d d ≥ 或 2. 如图所示的螺栓组联接,已知外载荷F =5KN ,各有关几何尺寸如图所示。试计算受力最大螺栓所受的横向工作载荷F smax 。 解:(1)将F 向螺栓组形心平移,同时得转矩T 。 T=500×F =5×103×500=2.5×106(Nmm ) 在F 作用下,各螺栓所受横向力为 F s1=12504 1053 =?= z F (N ) 在T 作用下,各螺栓所受横向力也相等,为 226 2280804105.244F +??===r T r rT s =3.5524(N ) 显然,1、2两螺栓所受的横向力最大,为 αc o s 2212221m a x s s s s s F F F F F -+= 135c o s 3.5524125023 .5524125022???-+= 6469=( N ) 3. 气缸盖联接结构如图所示,气缸内径D =250mm ,为保证气密性要求采用12个M18的螺栓,螺纹内径15.294mm 、中径16.376mm ,许用拉应力[]σ=120MPa ,取剩余预紧力为工作拉力的1.5倍,求气缸所能承受的最大压强(取计算直径d c =d 1)。

机械设计原理作业参考答案

《机械设计原理》作业参考答案 作业一 一、填空题: 1.零件 2.通用零件专用零件 3.零件构件 4.直接接触可动 5.运动副构件传递运动和力 6.主动构件从动构件机架 7.平面高副平面低副 8.机器机构 二、判断题: 1.× 2.× 3.× 4.√ 5.× 6.× 7.× 三、选择题: 1.C 2.B 3.B 4.D 5.C 6.D 四、综合题: 1.答:机器基本上是由动力部分、工作部分和传动装置三部分组成。动力部分是机器动力的来源。工作 部分是直接完成机器工作任务的部分,处于整个传动装置的终端,其结构形式取决于机器的用途。 传动装置是将动力部分的运动和动力传递给工作部分的中间环节。 2.答:低副是面接触的运动副,其接触表面一般为平面或圆柱面,容易制造和维修,承受载荷时单位面 积压力较低(故称低副),因而低副比高副的承载能力大。低副属滑动磨擦,摩擦损失大,因而效率较低;此外,低副不能传递较复杂的运动。 高副是点或线接触的运动副,承受载荷时单位面积压力较高(故称高副),两构件接触处容易磨损,寿命短,制造和维修也较困难。高副的特点是能传递较复杂的运动。 3.答:机构运动简图能够表达各构件的相对运动关系、揭示机构的运动规律和特性。其绘制步骤如下: (1)分析机构运动,确定构件数目。(2)确定运动副的类型和数量。(3)确定视图平面。 (4)徒手画草图并测量各运动副之间的相对位置。 (5)选择适当的长度比例尺μl= a mm/mm,并将实长换算为图长。(6)完成机构运动简图。 作业二 一、填空题: 1.转动副 2. 2 1 1 3.曲柄摇杆双曲柄双摇杆 4.双曲柄 5.曲柄滑块 6.转动导杆 7.对心曲柄滑块偏置曲柄滑块 8.整周转动往复直线移动 9.转动导杆摆动导杆 10.工作行程比空回行程所需时间短 11.凸轮从动件机架 12.低高 13.高副预期 14.盘形凸轮移动凸轮 15.尖顶滚子平底 二、判断题: 1.× 2.× 3.√ 4.× 5.× 6.√ 7.√ 8.× 9.× 10.√ 11.√ 12.× 13.× 14.× 15.× 16.√ 17.√ 18.√ 19.√ 20.√ 三、选择题: 1.B 2.A 3.D 4.A 5.A 6.D 7.A 8.A 9.A 10.C 四、综合题:

《机械设计基础》答案

《机械设计基础》作业答案 第一章平面机构的自由度和速度分析1-1 1-2 1-3 1-4 1-5

自由度为: 1 1 19 21 1 )0 1 9 2( 7 3 ' )' 2( 3 = -- = - - + ? - ? = - - + - =F P P P n F H L 或: 1 1 8 2 6 3 2 3 = - ? - ? = - - = H L P P n F 1-6 自由度为 1 1 )0 1 12 2( 9 3 ' )' 2( 3 = - - + ? - ? = - - + - =F P P P n F H L 或: 1 1 22 24 1 11 2 8 3 2 3 = -- = - ? - ? = - - = H L P P n F 1-10

自由度为: 1 128301)221142(103')'2(3=--=--?+?-?=--+-=F P P P n F H L 或: 1 22427211229323=--=?-?-?=--=H L P P n F 1-11 2 2424323=-?-?=--=H L P P n F 1-13:求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1334313141P P P P ?=?ωω

1 1314133431==P P ω 1-14:求出题1-14图正切机构的全部瞬心。设s rad /101=ω,求构件3的速度3v 。 s mm P P v v P /20002001013141133=?===ω 1-15:题1-15图所示为摩擦行星传动机构,设行星轮2与构件1、4保持纯滚动接触,试用瞬心法求轮1与轮2的角速度比21/ωω。 构件1、2的瞬心为P 12 P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心 1224212141P P P P ?=?ωω

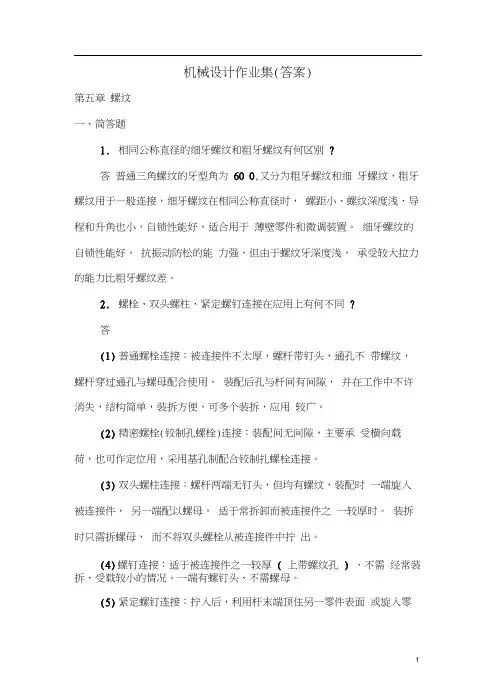

机械设计作业集(答案)

机械设计作业集(答案) 第五章螺纹 一、简答题 1.相同公称直径的细牙螺纹和粗牙螺纹有何区别? 答普通三角螺纹的牙型角为60 0,又分为粗牙螺纹和细牙螺纹,粗牙螺纹用于—般连接,细牙螺纹在相同公称直径时,螺距小、螺纹深度浅、导程和升角也小,自锁性能好,适合用于薄壁零件和微调装置。细牙螺纹的自锁性能好,抗振动防松的能力强,但由于螺纹牙深度浅,承受较大拉力的能力比粗牙螺纹差。 2.螺栓、双头螺柱、紧定螺钉连接在应用上有何不同? 答 (1)普通螺栓连接:被连接件不太厚,螺杆带钉头,通孔不带螺纹,螺杆穿过通孔与螺母配合使用。装配后孔与杆间有间隙,并在工作中不许消失,结构简单,装拆方便,可多个装拆,应用较广。 (2)精密螺栓(铰制孔螺栓)连接:装配间无间隙,主要承受横向载荷,也可作定位用,采用基孔制配合铰制扎螺栓连接。 (3)双头螺柱连接:螺杆两端无钉头,但均有螺纹,装配时一端旋入被连接件,另一端配以螺母,适于常拆卸而被连接件之一较厚时。装拆时只需拆螺母,而不将双头螺栓从被连接件中拧出。 (4)螺钉连接:适于被连接件之一较厚( 上带螺纹孔) 、不需经常装拆、受载较小的情况。一端有螺钉头、不需螺母。 (5)紧定螺钉连接:拧入后,利用杆末端顶住另一零件表面或旋入零

件相应的缺口中以固定零件的相对位置。可传递不大的轴向力或扭矩。 3.为什么多数螺纹连接都要求拧紧?预紧的目的是什么? 答绝大多数螺纹连接在装配前都必须拧紧,使连接在承受工作载荷之前,预先受到力的作用。这个预先加的作蝴用力称为顶紧JJ 力。预紧的目的在于增强连接的紧密性和可靠性,以防止被连接件在受力后出现松动、缝隙或发生滑移。 4.连接用螺纹已经满足自锁条件,为什么在很多连接中还要采取防松措施? 答; 对于一般单线螺纹,螺旋升角小于螺旋副的当量摩擦角,本身能满足自锁条件,但是在冲击、振动或变载荷作用下,螺旋副摩擦力可能减小或瞬时消失,多次反复作用后,就可能松脱。另外,在温度大幅度变化的情况下,反复的热胀冷缩,也会造成松脱。 5.防松原理和防松装置有哪些? 答防松的根本在于防止螺旋副在受载荷时发生相对转动,防松的方法分为:摩擦防松、机械防松和破坏螺旋副关系的永久防松。具体装置如下; (1)摩擦防松:对顶螺母,弹簧垫图,自锁螺毋。 (2)机械防松:开口销与六角开槽螺母,止动垫圈,串联钢丝。 (3)破坏螺旋副关系的永久防松:铆合,冲点,涂胶粘剂。 6.为什么只受预紧力的紧螺栓连接,对螺栓的强度计算要将预紧力增大到它的1.3 倍按纯拉伸计算? 答受顶紧力的紧螺栓连接在拧紧力矩的作用下,螺栓除了要受到顶

《机械设计基础》离线作业部分参考答案

绪论作业: 一、单项选择题: 1.以下四种机械零件中不是通用零件的是() A.齿轮B.带轮C.蜗轮D.叶轮 二、填空题: 1.构件是机构中的运动单元体;零件是机器中的制造单元体。 2.机器的定义是:由零件组成的执行机械运动的装置。用来完成所赋予的功能,如变换或传递能量、物料或信息 三、简答题: 1.机械一般由哪四部分组成? 密封件、辅助密封件、压紧件、传动件 2.机械零件设计时有哪四个主要要求? 功能要求、可靠性要求、经济性要求、操作方便和安全要求 3.机械、机器和机构三者有何区别和联系? 1)他们都是若干人为实体的组合 2)各实体之间具有确定的相对运动 3)能用来代替人们的劳动去实现机械能与其他形式能量之间的转换或做有用的机械功。具备以上(1)(2)两个特征的成为机构。及其与机构的主要区别在于:机器具有运动和能量(而且总包含有机械能)的转换,而机构只有运动的变换。机器由机构组成,机构是机械的运动部分,机构又是有构建组成,构件时机械运动的基本单元体。 4.构件和零件有何区别和联系? 零件:组成机器的基本单元称为零件 零件是一个产品最小的组成单元,而构件可以是某个产品的某个组成部分,构件可以是一个零件,也可以由多个零件组成。 第一章作业 三:2、何谓运动链?如何使运动链成为机构? 构件通过运动服连接而成的系统成为运动链。 当运动链具备以下条件时就成为机构: 具有一个机架。 具有足够的给定运动规律的构件。这种构件成为主动件。 4 、在计算机构自由度时,什么是局部自由度?什么是复合铰链?什么是虚约束? 局部自由度使之机构中某些构件具有的并不影响其他构件运动关系的自由度。由三个或三个以上构件同时在一处用转动副连接,称此结构为复合铰链。某些情况下,机构中有些运动副引入的约束与其他运动副引入的约束相重复,此时,这些运动副对构件的约束,形式上虽然存在而实际上并不起作用,一般把这类约束成为虚约束。 6 、写出平面机构自由度计算公式,并说明式中各符号的意义 F=3n-2P5-P4;n为自由度不为零的运动构件个数;P4高副个数;P5为低副个数。 四:1.计算图1-1所示机构的自由度。(若有复合铰链、局部自由度或虚约束时请加以说明)F=3n-2P5-P4=3X5-2X6-1=2 有复合铰链和虚约束 3、计算图1-3所示机构的自由度。(若有复合铰链、局部自由度或虚约束时请加以说明)F=3n-2P5-P4=3X6-2X7-3=1 有复合铰链和虚约束 4、求图1-4所示实现直线轨迹机构的自由度(若有复合铰链、局部自由度或虚约束时请加

机械设计作业集答案-第四版-西北工大版

《机械设计作业集》(第四版)解题指南 西北工业大学机电学院 2012.7

前言 本书是高等教育出版社出版、西北工业大学濮良贵、纪名刚主编《机械设计》(第八版)和李育锡主编《机械设计作业集》(第三版)的配套教学参考书,其编写目的是为了帮助青年教师使用好上述两本教材,并为教师批改作业提供 方便。 本书是机械设计课程教师的教学参考书,也可供自学机械设计课程的读者和 考研学生参考。 《机械设计作业集》已经使用多年,希望广大教师将使用中发现的问题和错误、希望增加或删去的作业题、以及对《机械设计作业集》的改进建议告知编 者(电子信箱:liyuxi05@https://www.360docs.net/doc/077754889.html,),我们会认真参考,努力改进。 本书由李育锡编写,由于编者水平所限,误漏之处在所难免,敬请广大使用 者批评指正。 编者 2012.7

目录 第三章机械零件的强度 (1) 第四章摩擦、磨损及润滑概述 (5) 第五章螺纹连接和螺旋传动 (6) 第六章键、花键、无键连接和销连接 (9) 第七章铆接、焊接、胶接和过盈连接 (11) 第八章带传动 (15) 第九章链传动 (18) 第十章齿轮传动 (19) 第十一章蜗杆传动 (24) 第十二章滑动轴承 (28) 第十三章滚动轴承 (30) 第十四章联轴器和离合器 (34) 第十五章轴 (36) 第十六章弹簧 (41) 机械设计自测试题 (43)

第三章机械零件的强度 3—1 表面化学热处理;高频表面淬火;表面硬化加工;3—2 (3); 3—3 截面形状突变;增大;3—4 (1);(1);3—5 (1); 3-6 答: 零件上的应力接近屈服极限,疲劳破坏发生在应力循环次数在 103~104范围内,零件破坏断口处 有塑性变形的特征,这种疲劳破坏称为低周疲劳破坏,例如飞机起落架、火箭发射架中的零件。 零件上的应力远低于屈服极限,疲劳破坏发生在应力循环次数大于104时,零件破坏断口处无塑性 变形的特征,这种疲劳破坏称为高周疲劳破坏,例如一般机械上的齿轮、轴承、螺栓等通用零件。 3-7 答: 材料的持久疲劳极限σr∞ 所对应的循环次数为N D,不同的材料有不同的N D值,有时N D很大。为 了便于材料的疲劳试验,人为地规定一个循环次数N0,称为循环基数,所对应的极限应力σr称为材料 的疲劳极限。σr∞ 和N D为材料所固有的性质,通常是不知道的,在设计计算时,当N > N0时,则取 σrN= σr。 3—8 答: 图a 中A点为静应力,r = 1 。图b 中A点为对称循环变应力,r= ?1。图c 中A点为不对称循环变 应力,?1 < r < 1。 3—9 答: 在对称循环时,Kσ是试件的与零件的疲劳极限的比值;在不对称循环时,Kσ是试件的与零件的 极限应力幅的比值。Kσ与零件的有效应力集中系数kσ、尺寸系数εσ、表面质量系数βσ和强化系数βq 有关。Kσ对零件的疲劳强度有影响,对零件的静强度没有影响。 3—10 答: 区别在于零件的等寿命疲劳曲线相对于试件的等寿命疲劳曲线下移了一段距离(不是平行下移)。 在相同的应力变化规律下,两者的失效形式通常是相同的,如图中m1′和m2′。但两者的失效形式也有可 能不同,如图中n1′和n2′。这是由于Kσ的影响,使得在极限应力线图中零件发生疲劳破坏的范围增大。 题解3—10 图 3—11 答: 承受循环变应力的机械零件,当应力循环次数N≤ 103时,应按静强度条件计算;当应力循环次数 N > 103时,在一定的应力变化规律下,如果极限应力点落在极限应力线图中的屈服曲线GC上时,也 应按静强度条件计算;如果极限应力点落在极限应力线图中的疲劳曲线AG上时,则应按疲劳强度条件

《机械设计基础》答案.. ()()

《机械设计基础》作业答案 第一章 平面机构的自由度和速度分析 1-1 1-2 1-3 1-4 1-5 自由度为: 或: 1-6 自由度为 或: 1-10 自由度为: 或: 1-11 1-13:求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1-14:求出题1-14图正切机构的全部瞬心。设s rad /101=ω,求构件3的速度3v 。 1-15:题1-15图所示为摩擦行星传动机构,设行星轮2与构件1、4保持纯滚动接触,试用瞬心法求轮1与轮2的角速度比21/ωω。 构件1、2的瞬心为P 12 P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心

1-16:题1-16图所示曲柄滑块机构,已知:s mm l AB /100=,s mm l BC /250=, s rad /101=ω,求机构全部瞬心、滑块速度3v 和连杆角速度2ω。 在三角形ABC 中, BCA AB BC ∠= sin 45sin 0 ,52sin = ∠BCA ,5 23cos =∠BCA , 0 45 sin sin BC ABC AC =∠,mm AC 7.310≈ 1-17:题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘,圆盘中心C 与凸轮回转中心的距离mm l AC 15=,mm l AB 90=,s rad /101=ω,求00=θ和0180=θ时,从动件角速度2ω的数值和方向。 00=θ时 方向如图中所示 当0180=θ时 方向如图中所示

第二章 平面连杆机构 2-1 试根据题2-1图所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。 (1)双曲柄机构 (2)曲柄摇杆机构 (3)双摇杆机构 (4)双摇杆机构 2-3 画出题2-3图所示各机构的传动角和压力角。图中标注箭头的构件为原动件。 2-4 已知某曲柄摇杆机构的曲柄匀速转动,极位夹角θ为300,摇杆工作行程需时7s 。试问:(1)摇杆空回程需时几秒?(2)曲柄每分钟转数是多少? 解:(1)根据题已知条件可得: 工作行程曲柄的转角01210=? 则空回程曲柄的转角02150=? 摇杆工作行程用时7s ,则可得到空回程需时: (2)由前计算可知,曲柄每转一周需时12s ,则曲柄每分钟的转数为 2-5 设计一脚踏轧棉机的曲柄摇杆机构,如题2-5图所示,要求踏板CD 在水平位置上下各摆100,且mm l mm l AD CD 1000,500==。(1)试用图解法求曲柄AB 和连杆BC 的长度;(2)用式(2-6)和式(2-6)'计算此机构的最小传动角。 解: 以踏板为主动件,所以最小传动角为0度。 2-6 设计一曲柄摇杆机构。已知摇杆长度mm l 1003=,摆角030=ψ,摇杆的行程速比变化系数2.1=K 。(1)用图解法确定其余三杆的尺寸;(2)用式(2-6)和式(2-6)'

2017上半年《机械设计基础》作业2及答案

北京科技大学远程教育学院 2017上半年《机械设计基础》作业2 姓名__________ 学号____________ 一、单项选择题 1. 在平面机构中,每增加一个低副将引入( ) A .0个约束 B .1个约束 C .2个约束 D .3个约束 2. 在凸轮机构的从动件选用等速运动规律时,其从动件的运动( ) A.将产生刚性冲击 B.将产生柔性冲击 C.没有冲击 D.既有刚性冲击又有柔性冲击 3. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时,宜采用 ( ) A. 螺栓联接 B. 紧定螺钉联接 C. 螺钉联接 D. 双头螺柱联接 4. 蜗杆传动的传动比i 等于( ) A . 1 2 d d B . 2 1 n n C . 2 1 d d D . 1 2 n n 5. 在多级减速传动中,带传动在传动系统中的设计位置( ) A .宜在低速级 B .宜在中间级 C .宜在高速级 D .不受限制 6. 带传动的主要失效形式是带的( ) A.疲劳拉断和打滑 B.磨损和胶合 C.胶合和打滑 D.磨损和疲劳点蚀 7. 在蜗杆传动中,当其它条件相同时,增加蜗杆头数,则传动效率( ) A .增加 B .减小 C .保持不变 D .或者增加,或者减小 8. 在下列联轴器中,有弹性元件的挠性联轴器是( ) A.夹壳联轴器 B.齿式联轴器 C.弹性柱销联轴器 D.凸缘联轴器 9. 选择齿轮的结构形式和毛坯获得的方法与( )有关。

C. 齿轮在轴上的位置 D. 齿轮直径 10.普通平键的工作面是() A.顶面B.底面 C.侧面D.端面 二、填空题 1.理论轮廓曲线相同而实际轮廓曲线不同的两个对心直动滚子从动件盘形凸轮机构,其从动件的运动规律。 2.普通圆柱蜗杆传动的标准模数是指平面上的模数。 3.铰链四杆机构的基本型式有、、。 4.在平面四杆机构中,从动件的行程速比系数的表达式为。 5.轴上安装零件有确定的位置,所以要对轴上的零件进行________固定和________固定。 6.运动副是指能使两构件之间既能保持________接触,而又能产生一定的形式相对运动的_______。 三、计算图示机构的自由度,若含有复合铰链、局部自由度和虚约束,请明确指出。

机械设计作业集10、11答案

第十章齿轮传动 一、选择题 10—1 在齿轮传动的设计计算中,对下列参数和尺寸应标准化的有__A、G__;应圆整的有D、E__;没有标准化也不应圆整的有B、C、F、H、I、J。 A斜齿轮的法面模数m n B斜齿轮的端面模数m t C直齿轮中心距a D斜齿轮中心距a E齿宽B F齿厚s G分度圆压力角α H螺旋角βI锥距R J齿顶圆直径d a 10—2 材料为20Cr钢的硬齿面齿轮,适宜的热处理方法是______B____。 A整体淬火B渗碳淬火C调质D表面淬火 10—3 将材料为45钢的齿轮毛坯加工成为6级精度的硬齿面直齿圆柱齿轮,该齿轮制造工艺顺序应是_______A______为宜。 A滚齿、表面淬火、磨齿B滚齿、磨齿、表面淬火 C表面淬火、滚齿、磨齿D滚齿、调质、磨齿 10—4为了提高齿轮传动的齿面接触强度应__B__。 A分度圆直径不变增大模数B增大分度圆直径 C分度圆直径不变增加齿数D减小齿宽 10—5为了提高齿轮齿根弯曲强度应___A_____。 A 增大模数B增大分度圆直径C增加齿数 D 减小齿宽10—6一减速齿轮传动,主动轮1和从动轮2的材料、热处理及齿面硬度均相同,则两轮齿根的弯曲应力_A_。 A σF1>σF2 B σF1<σF2 C σF1=σF2 10—7一减速齿轮传动,小齿轮1选用45钢调质,大齿轮2选用45钢正火,它们的齿面接触应力__C__。 A σH1>σH2 B σH1<σH2 C σH1=σH2 10—8 一对标准圆柱齿轮传动,若大、小齿轮的材料或热处理方法不同,则工作时,两齿轮间的应力关系属于下列第 C 种。 A σH1≠σH2,σF1≠σF2,[σH]1=[σH]2,[σF]1=[σF]2 B σH1=σH2,σF1=σF2,[σH]1≠[σH]2,[σF]1≠[σF]2 C σH1=σH2,σF1≠σF2,[σH]1≠[σH]2,[σF]1≠[σF]2 D σH1≠σH2,σF1=σF2,[σH]1≠[σH]2,[σF]1≠[σF]2 (σH、σF、[σH]、[σF]分别为齿轮的接触应力、弯曲应力、许用接触应力、许用弯曲应力) 10—9一对正确啮合的标准渐开线齿轮作减速传动时,若两轮的材料、热处理及齿面硬度均相同且寿命系数K N1=K N2,则两轮的弯曲强度为___A_____。 A大齿轮较高B小齿轮较高C相同 10—10一对正确啮合的标准渐开线齿轮作减速传动,若两轮的许用接触应力[σH1]= [σH2],则两轮的接触强度___C_____。 A大齿轮较高B小齿轮较高C相同 10—11有两个标准直齿圆柱齿轮,齿轮1模数m1=5mm,z1=25;齿轮2模数m2=3mm,z2=25,它们的齿形系数___ C___。 AY Fa1>Y Fa2 B Y Fa1

0920机械设计基础,作业答案

填空题 1. 由两构件直接接触而又能产生一定形式的相对运动的连接称为。 2. 根据两构件接触情况,可将运动副分为______和______。两构件之间以点线接触所组成的运动副,称为________副。面接触形成的运动副称为________。 3. 一个平面高副产生______个约束,而保留______个自由度。 4. 在平面机构中,若引入一个低副将引入_____个约束。 5. 按凸轮的形状分,凸轮机构可分为_________,_________和_________。 6. 以凸轮轮廓的最小向径rb为半径所作的圆称为___________。 7. 凸轮机构的压力角越小,机构的传力特性越_______ 。 8. 凸轮机构中__________运动规律有刚性冲击。 9. 根据各齿轮轴线是否平行可以把齿轮系分为__________和空间齿轮系。 10. 齿轮系包括_____________ 、_____________ 和_____________ 。 11. 周转轮系又可分为差动轮系和。行星轮系和差动轮系都是____________齿轮系。 12. 差动轮系自由度为______,行星轮系的自由度为______。 13. 滚动轴承的派生轴向力是由轴承外圈的______指向______边。 14. 滚动轴承的外圈与轴承座孔的配合采用________________。滚动轴承的内圈与轴颈的配合采用________。 15. 滑动轴承按其所承载方向的不同,可分为___________、止推滑动轴承和径向止推滑动轴承。 16. 根据受载情况不同,可将轴分为心轴、__________和转轴。______轴在工作中同时受弯矩和扭矩。工作中只受弯矩的轴叫做_____轴。_______轴在工作中只受扭矩。 17. 机器的速度波动可分为周期性速度波动和____________。 18. 机器中安装飞轮的作用是____________________。 19. 静平衡的条件为________________________________________。

机械设计作业集答案

第十五章 轴 一、选择题 15—1按所受载荷的性质分类,车床的主轴是 A ,自行车的前轴是 B ,连接汽车变速箱与后桥,以传递动力的轴是 C 。 A 转动心轴 B 固定心轴 C 传动轴 D 转轴 15—2 为了提高轴的刚度,措施 B 是无效的。 A 加大阶梯轴个部分直径 B 碳钢改为合金钢 C 改变轴承之间的距离 D 改变轴上零件位置 15—3 轴上安装有过盈联接零件时,应力集中将发生在 B 。 A 轮毂中间部位 B 沿轮毂两端部位 C 距离轮毂端部为1/3轮毂长度处 15—4 轴直径计算公式3n P C d ≥, C 。 A 只考虑了轴的弯曲疲劳强度 B 考虑了弯曲、扭转应力的合成 C 只考虑了扭转应力 D 考虑了轴的扭转刚度 15—5 轴的强度计算公式22)(T M M e α+=中,α是 C 。 A 弯矩化为当量转矩的转化系数 B 转矩转化成当量弯矩的转化系数 C 考虑弯曲应力和扭转切应力的循环性质不同的校正系数 D 强度理论的要求 15—6 轴的安全系数校核计算,应按 D 计算。 A 弯矩最大的一个截面 B 弯矩和扭矩都是最大的一个截面 C 应力集中最大的一个截面 D 设计者认为可能不安全的一个或几个截面 15—7 轴的安全系数校核计算中,在确定许用安全系数S 时,不必考虑 A 。 A 轴的应力集中 B 材料质地是否均匀 C 载荷计算的精确度 D 轴的重要性 15—8 对轴上零件作轴向固定,当双向轴向力都很大时,宜采用 C 。 A 过盈配合 B 用紧定螺钉固定的挡圈 C 轴肩—套筒 D 轴肩—弹性挡圈 15—9 对轴进行表面强化处理,可以提高轴的 C 。 A 静强度 B 刚度 C 疲劳强度 D 耐冲击性能 15—10 如阶梯轴的过渡圆角半径为r ,轴肩高度为h,上面安装一个齿轮,齿轮孔倒角为C 45°,则要求 A 。 A rC>h D C

机械设计原理作业答案

机械设计原理作业答案 作业一 一、填空题 1.零件2.通用零件,专用零件3.零件,构件4.直接接触,可动5.运动副,构件,传递运动和力6.主动构件,从动构件,机架7.平面高副,平面低副8.机器,机构 二、判断题 1.×2.×3.×4.√5.×6.×7.× 三、选择题 1.C 2.B 3.B 4.D 5.C 6.D 四、综合题 1.答:机器基本上是由动力部分、工作部分和传动装置三部分组成。动力部分是机器动力的来源。工作部分是直接完成机器工作任务的部分,处于整个传动装置的终端,其结构形式取决于机器的用途。传动装置是将动力部分的运动和动力传递给工作部分的中间环节。 2.答:低副是面接触的运动副,其接触表面一般为平面或圆柱面,容易制造和维修,承受载荷时单位面积压力较低(故称低副),因而低副比高副的承载能力大。低副属滑动磨擦,摩擦损失大,因而效率较低;此外,低副不能传递较复杂的运动。 高副是点或线接触的运动副,承受载荷时单位面积压力较高(故称高副),两构件接触处容易磨损,寿命短,制造和维修也较困难。高副的特点是能传递较复杂的运动。 3.答:机构运动简图能够表达各构件的相对运动关系、揭示机构的运动规律和特性。其绘制步骤如下: (1)分析机构运动,确定构件数目。 (2)确定运动副的类型和数量。 (3)确定视图平面。 (4)徒手画草图并测量各运动副之间的相对位置。 (5)选择适当的长度比例尺μl= a mm/mm,并将实长换算为图长。 (6)完成机构运动简图。 作业二 一、填空题 1.转动副2.2,1,1 3.曲柄摇杆,双曲柄,双摇杆4.双曲柄5.曲柄滑块6.转动导杆7.对心曲柄滑块,偏置曲柄滑块8.整周转动,往复直 1

机械设计作业四答案

机械设计作业四答案 一、选择题(每题2分,共20分) 1.图示结构中, AB 杆将发生的变形为( D A 、弯曲变形; B 、拉压变形; C 、弯曲与压缩的组合变形 D 、弯曲与拉伸的组合变形。 2.图示简支梁,( B A 、减小P B 、减小L C 、增大E D 、增大I 3.矩形截面梁当横截面的高度增加一倍、宽度减小一半 时,从正应力强度考虑,该梁的承载能力的变化为( B ) A.不变 B.增大一倍 C.减小一半 D.增大三倍 4.简支梁由铸铁制成,从梁的强度考虑截面形状合理者为( B )。 5.影响圆轴扭转角大小的因素是( B ) A.扭矩、材料、轴长 B.扭矩、轴长、抗扭刚度 C.扭矩、材料、截面尺寸 D.扭矩、轴长、截面尺寸 6.下列结论正确的是( C )。 A.杆件某截面上的内力是该截面上应力的代数和 B.杆件某截面上的应力是该截面上内力的平均值 C.应力是内力的集度 D.内力必大于应力 7.力偶的三要素不包括(B ) A.力偶矩的大小 B.两平行力的间距 C.转向 D.作用面 8.下列哪种约束类型的约束力方向需要假设,而不能直接准确判断(D ) A.柔性约束 B.光滑面约束 C.活动铰链约束 D.固定铰链约束 9.一根电线杆地上部分的重心距离地面为h ,重为G 。台风过后被风吹倾斜,偏离竖直方向30度,则该电线杆地面以下部分对地面以上部分的力偶为( B ) A.0 B.Gh/2 C. Gh D.G 10.若矩形截面梁的高度h 和宽度b 分别增大一倍,其抗弯截面系数将增大( C)。 A .2倍 B .4倍 C .8倍 D .16倍

二、填空题(每题2分,共20分) 1、梁弯曲变形时,梁横截面上有正压力存在,其大小与该点到中性轴的距离成正比。 2、平面汇交力系平衡的必要与充分条件是:力系中所有力在任意两个坐标轴上投影的代数和均为零。 3、不为零的力F对x轴的力矩为零的条件是力F的作用线与X轴平行_或者_与X轴相交。 4.材料力学求解杆件的内力时一般采用_截面法。 5.材料力学对变形固体作出的基本假设是:_均匀连续性假设_、_各向同性假设_和弹性小变形条件_。 6、构件在受力时应满足_强度__、_刚度_、_稳定性_三方面的的要求。 7、当应力不超过材料的_弹性_极限,横向线应变与轴向线应变之比的绝对值是一常数。 8、Wn=Ip/R, Wn称为_抗扭截面系数_,Ip称为_极惯性矩_。 9、梁弯曲时,各横截面是绕其中性轴发生相对转动的。 10、一般称EA为_抗拉压刚度_;GIp为_抗扭刚度_,在其他条件相同的情况下,其数值越大则杆件变形_越小_(越小/大)。 三、判断题(每题2分,共20分) 1.使用截面法求得的杆件的轴力,与杆件截面积的大小无关。(√) 2.构件的工作应力可以和其极限应力相等。(×) 3.胡克定律表明:杆件的绝对变形总是与轴力成正比的。(×) 4.安全系数一定要大于1。(√) 5.构件受剪切时,剪力与剪切面是垂直的。(×) 6.剪切和挤压总是同时产生的,构件强度只需按剪切强度校核就可以了。(×) 7.剪切和挤压总是同时产生,所以剪切面和挤压面是同—个面。(×) 8.当挤压面为半圆柱面时,其计算挤压面积按该面的正投影面积计算。(√) 9.扭转变形时横截面上的切应力一定垂直于截面半径。(√) =T/Wn仅适用于圆轴扭转。(√) 10.公式τ max 四、简答题(每题5分,共20分) 1.闭式蜗杆传动为什么要进行热平衡计算?提高散热能力的常用措施主要有哪些?(6分)答:因为蜗杆传动效率低,发热大,在闭式蜗杆传动中,如果产生的热量不能及时散逸,就会使油温升高,润滑油粘度下降,润滑条件恶化,导致齿面磨损加剧,甚至发生胶合,所以,需要进行热平衡计算。(得2分)。常用的提高散热能力的措施主要有1)合理地设计箱体的结构,铸出或焊上散热片,以增大散热面积;2)在蜗杆上安装风扇,进形人工通风,以提高散热系数;3)在箱体油池中装设蛇形冷却水管,直接降低油温;4)采用压力喷油循环润滑。(得4分)。

《机械设计与制图II》 (2017)秋在线作业答案解析

一、单选题(共 30 道试题,共 60 分。) V 1. 在凸轮机构的从动件选用等速运动规律时,其从动件的运动( ) A. 将产生刚性冲击 B. 将产生柔性冲击 C. 没有冲击 D. 既有刚性冲击又有柔性冲击 正确答案:A 满分:2 分 2. 渐开线齿轮的齿根圆( ) A. 总是小于基圆 B. 总是等于基圆 C. 总是大于基圆 D. 有时小于基圆,有时大于基圆 正确答案:D 满分:2 分 3. 金属材料的牌号为HT250,其中250表示材料的()强度 A. 抗弯 B. 抗拉 C. 抗压 D. 屈服 正确答案:B 满分:2 分 4. 能满足超越要求的机构是( )

A. 外啮合棘轮机构 B. 内啮合棘轮机构 C. 外啮合槽轮机构 D. 内啮合槽轮机构 正确答案:B 满分:2 分 5. 为了实现两根相交轴之间的传动,可以采用() A. 蜗杆传动 B. 斜齿圆柱齿轮传动 C. 直齿锥齿轮传动 D. 直齿圆柱齿轮传动 正确答案:C 满分:2 分 6. 渐开线标准齿轮的根切现象,发生在()。 A. 模数较大时 B. 模数较小时 C. 齿轮较少时 D. 齿数较多时 E. 正确答案:D 满分:2 分 7. 一对受稳定载荷作用并单向运转的齿轮传动,工作时在轮齿根部所受的弯曲应力变化特征可简化为( )

A. 对称循环变应力 B. 脉动循环变应力 C. 不变化的静应力 D. 无规律变应力 正确答案:C 满分:2 分 8. 如果物体的长度为1000mm,绘图比例是1:20,则在绘图时其长度应取() A. 100 B. 1000 C. 50 D. 20 正确答案:C 满分:2 分 9. 只受预紧力的普通螺栓联接,其强度计算式中的“1.3”主要是考虑##) A. 螺栓受到扭切应力的影响 B. 可靠性的影响 C. 摩擦系数不稳定的影响 D. 受载后补充拧紧的影响 正确答案:B 满分:2 分 10. 被联接件的厚度较小,且需要经常装拆的场合,可采用( ) A. 普通螺栓联接 B. 双头螺栓联接

机械设计作业集答案

《机械设计作业集》(第三版)解题指南 西北工业大学机电学院 2008.7

前言 本书是高等教育出版社出版、西北工业大学濮良贵、纪名刚主编《机械设计》(第八版)和李育锡主编《机械设计作业集》(第三版)的配套教学参考书,其编写目的是为了帮助青年教师使用好上述两本教材,并为教师批改作业提供 方便。 本书对《机械设计作业集》(第三版)中的大部分作业题给出了参考解答。 对于设计计算类题,由于选材、取值等的不同,会得出不同的解答,这类题的 设计计算方法可参考《机械设计》教材中的例题,本书略去解答。 本书是机械设计课程教师的教学参考书,也可供自学机械设计课程的读者和 考研学生参考。 《机械设计作业集》已经使用多年,希望广大教师将使用中发现的问题和错误、希望增加或删去的作业题、以及对《机械设计作业集》的改进建议告知编 者(电子信箱:liyuxi05@https://www.360docs.net/doc/077754889.html,),我们会认真参考,努力改进。 本书由李育锡编写,由于编者水平所限,误漏之处在所难免,敬请广大使用 者批评指正。 编者 2008.7

目录 第三章机械零件的强度 (1) 第四章摩擦、磨损及润滑概述 (5) 第五章螺纹连接和螺旋传动 (6) 第六章键、花键、无键连接和销连接 (9) 第七章铆接、焊接、胶接和过盈连接 (11) 第八章带传动 (15) 第九章链传动 (18) 第十章齿轮传动 (19) 第十一章蜗杆传动 (24) 第十二章滑动轴承 (28) 第十三章滚动轴承 (30) 第十四章联轴器和离合器 (34) 第十五章轴 (36) 第十六章弹簧 (41) 机械设计自测试题 (43)

第三章机械零件的强度 3—1 表面化学热处理;高频表面淬火;表面硬化加工;3—2 (3); 3—3 截面形状突变;增大; 3—4 (1);(1); 3—5 (1); 3-6 答: 零件上的应力接近屈服极限,疲劳破坏发生在应力循环次数在103~104范围内,零件破坏断口处 有塑性变形的特征,这种疲劳破坏称为低周疲劳破坏,例如飞机起落架、火箭发射架中的零件。 零件上的应力远低于屈服极限,疲劳破坏发生在应力循环次数大于 104时,零件破坏断口处无塑性 变形的特征,这种疲劳破坏称为高周疲劳破坏,例如一般机械上的齿轮、轴承、螺栓等通用零件。 3-7 答: 材料的持久疲劳极限σr∞ 所对应的循环次数为N D,不同的材料有不同的N D值,有时N D很大。为 了便于材料的疲劳试验,人为地规定一个循环次数N0,称为循环基数,所对应的极限应力σr称为材料 的疲劳极限。σr∞ 和N D为材料所固有的性质,通常是不知道的,在设计计算时,当N > N0时,则取 σrN= σr。 3—8 答: 图 a 中A点为静应力,r = 1 。图 b 中A点为对称循环变应力,r = ?1。图 c 中A点为不对称循环变 应力,?1 < r < 1。 3—9 答: 在对称循环时,Kσ是试件的与零件的疲劳极限的比值;在不对称循环时,Kσ是试件的与零件的 极限应力幅的比值。Kσ与零件的有效应力集中系数kσ、尺寸系数εσ 、表面质量系数βσ和强化系数βq 有关。Kσ对零件的疲劳强度有影响,对零件的静强度没有影响。 3—10 答: 区别在于零件的等寿命疲劳曲线相对于试件的等寿命疲劳曲线下移了一段距离(不是平行下移)。 在相同的应力变化规律下,两者的失效形式通常是相同的,如图中m1′ 和m2′ 。但两者的失效形式也有可能不同,如图中n1′ 和n2′ 。这是由于Kσ的影响,使得在极限应力线图中零件发生疲劳破坏的范围增大。 题解 3—10 图 3—11 答: 承受循环变应力的机械零件,当应力循环次数N≤ 103时,应按静强度条件计算;当应力循环次数 N > 103时,在一定的应力变化规律下,如果极限应力点落在极限应力线图中的屈服曲线GC上时,也 应按静强度条件计算;如果极限应力点落在极限应力线图中的疲劳曲线AG上时,则应按疲劳强度条件

相关文档
最新文档
