如何在Word中用Visio画图
使用Visio绘制流程图说明
二、形状的变化
添加、 添加、删除形状
从“基本流程图形状”中，可以将所需的形 基本流程图形状” 基本流程图形状 状拖动到绘图页； 删除形状很容易，只需单击、选中形状，然 后按 DELETE 键。
移动形状和调整形状的大小
将鼠标指针放在选中的形状上，指针下将显示一 个四向箭头，表示可以移动此形状。 要一次移动多个形状，首先选择所有想要移动的 形状，在按下 SHIFT 键的同时单击各个形状，在 指针下显示一个四向箭头，表示可以移动这些形 状。所有的选定形状将同时移动。
调整形状的大小
单击形状，出现选择手柄■，将指针工具放置 在选择手柄■的角、边或底部，这时指针将变 成一个双向箭头，表示可以调整该形状的大小。 将选择手柄向外、里拖动可增大、减小形状。
三、文本的操作
添加文本
您可以向形状添加文本，只需双击某个形状后 就可以键入文本。
添加独立文本
可以向绘图页添加与任何形状无关的文本，例 如标题、流程图左侧的进程标识。 在准备输入文字的位置，单击“文本”工具A， “文本” 即可进行键入。 在侧面进程框添加文本，选中“文本”工具， “文本” 拖动鼠标，点左键，画出一虚框，可在其中填 写文本。
使用Visio绘制流程图
Байду номын сангаас习目录
开始创建流程图。 开始创建流程图。 形状的变化。 形状的变化。 文本的操作。 文本的操作。 连接形状。 连接形状。 visio 与word之间的转换 之间的转换。 之间的转换
一、开始创建流程图
在“文件 文件”菜单上，指向“新建 ，然后单击 新建” 文件 新建 “选择绘图类型 。 选择绘图类型” 选择绘图类型 在”选择绘图类型 选择绘图类型”窗口的类别 类别下，单击“跨 跨 选择绘图类型 类别 职能流程图” 职能流程图 。 选中“垂直带区方向 ， “带区的数目 垂直带区方向” 带区的数目”自 垂直带区方向 带区的数目 定义。 点击左侧“形状 形状”栏中的“基本流程图形状 。 基本流程图形状” 形状 基本流程图形状
如何在Word中插入和编辑绘图对象
如何在Word中插入和编辑绘图对象在Word文档中，插入和编辑绘图对象可以为文章增加视觉效果，提高文档的质量。
本文将介绍如何在Word中插入和编辑绘图对象的步骤和技巧。
一、插入绘图对象在Word中，插入绘图对象有多种方法，可以通过以下步骤进行操作：1. 在Word文档的所需位置，点击“插入”选项卡。
2. 在“插入”选项卡中的“插入绘图对象”组中，选择相应的绘图对象，如图形、图表、形状等。
点击所选对象的图标。
二、编辑绘图对象一旦绘图对象被插入到Word文档中，可以通过以下步骤对其进行编辑：1. 选择绘图对象：点击绘图对象，使其被选中。
可以使用鼠标拖动的方式来改变绘图对象的位置。
2. 更改绘图对象的大小：将鼠标悬停在绘图对象的边缘或角落，鼠标指针会变成一个双向箭头。
按住鼠标左键并拖动，即可改变绘图对象的大小。
3. 调整绘图对象的属性：在“格式”选项卡中，可以对绘图对象的属性进行调整。
比如，可以更改绘图对象的填充颜色、边框颜色、边框样式等。
4. 文字环绕方式：对于某些绘图对象，可以通过设置文字环绕方式来调整文本与绘图对象的位置关系。
在“格式”选项卡中的“文字环绕”组中，选择相应的文字环绕方式即可。
5. 绘图工具：对于某些绘图对象，Word提供了特殊的绘图工具，如图形工具、绘图网格等。
在“格式”选项卡中，可以使用这些工具对绘图对象进行更加精细的编辑和调整。
三、插入和编辑绘图对象的技巧除了基本的插入和编辑操作外，以下几点技巧可以帮助您更好地在Word中插入和编辑绘图对象：1. 图片和剪贴画：除了使用Word内置的图形库，还可以插入本地图片或剪贴画。
在“插入”选项卡中的“图片”组中，选择相应的插入方式。
2. 绘图对象的对齐：在“格式”选项卡中的“排列”组中，可以使用对齐功能来调整绘图对象的位置，使其与其他内容对齐，提高文档的整体美观度。
3. 使用快捷键：Word提供了一些常用的快捷键，可以加快插入和编辑绘图对象的速度。

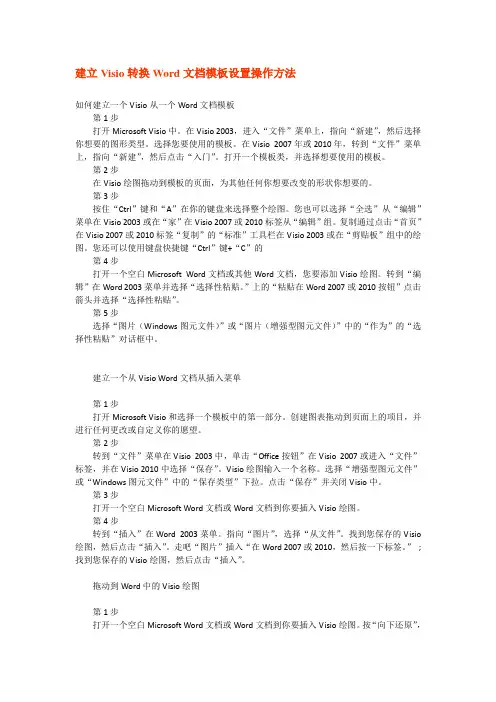

建立Visio转换Word文档模板设置操作方法
建立Visio转换Word文档模板设置操作方法如何建立一个Visio从一个Word文档模板第1步打开Microsoft Visio中。
在Visio 2003，进入“文件”菜单上，指向“新建”，然后选择你想要的图形类型。
选择您要使用的模板。
在Visio 2007年或2010年，转到“文件”菜单上，指向“新建”，然后点击“入门”。
打开一个模板类，并选择想要使用的模板。
第2步在Visio绘图拖动到模板的页面，为其他任何你想要改变的形状你想要的。
第3步按住“Ctrl”键和“A”在你的键盘来选择整个绘图。
您也可以选择“全选”从“编辑”菜单在Visio 2003或在“家”在Visio 2007或2010标签从“编辑”组。
复制通过点击“首页”在Visio 2007或2010标签“复制”的“标准”工具栏在Visio 2003或在“剪贴板”组中的绘图。
您还可以使用键盘快捷键“Ctrl”键+“C”的第4步打开一个空白Microsoft Word文档或其他Word文档，您要添加Visio绘图。
转到“编辑”在Word 2003菜单并选择“选择性粘贴。
”上的“粘贴在Word 2007或2010按钮”点击箭头并选择“选择性粘贴”。
第5步选择“图片（Windows图元文件）”或“图片（增强型图元文件）”中的“作为”的“选择性粘贴”对话框中。
建立一个从Visio Word文档从插入菜单第1步打开Microsoft Visio和选择一个模板中的第一部分。
创建图表拖动到页面上的项目，并进行任何更改或自定义你的愿望。
第2步转到“文件”菜单在Visio 2003中，单击“Office按钮”在Visio 2007或进入“文件”标签，并在Visio 2010中选择“保存”。
Visio绘图输入一个名称。
选择“增强型图元文件”或“Windows图元文件”中的“保存类型”下拉。
点击“保存”并关闭Visio中。
第3步打开一个空白Microsoft Word文档或Word文档到你要插入Visio绘图。
如何将 Visio 绘图粘贴或插入到其他 Office 程序
如何将Visio 绘图粘贴或插入到其他Office 程序简介本文介绍了多种方法，可用来复制Microsoft Visio 绘图的对象并将它们粘贴到其他程序中。
要将Visio 中的对象复制到其他程序，请根据您的环境使用以下方法之一。
回到顶端方法1：使用“按类型选择”命令或“特殊选定”命令在Microsoft Office Visio 2007、Microsoft Office Visio 2003 和Microsoft Visio 2002 中，可以使用“按类型选择”命令。
在Microsoft Visio 2000 中，可以使用“特殊选定”命令。
要使用“按类型选择”命令或者“特殊选定”命令，请按照下列步骤操作：1.启动Visio，然后打开您的绘图。
2.在Visio 2007、Visio 2003 或Visio 2002 中的“编辑”菜单上单击“按类型选择”。
或者，在Visio 2000 中单击“特殊选定”。
3.在“按类型选择”对话框或者“特殊选定”对话框中，执行以下步骤之一：o单击“形状类型”。
然后，单击选中或者清除下面的一个或多个复选框：▪形状▪组合▪参考线▪OLE 对象▪图元文件▪位图此外，Visio 2003 中还提供以下形状类型：▪墨迹对象o单击“图层”，然后单击选中所需图层旁边的复选框。
4.单击“确定”。
5.在“编辑”菜单上，单击“复制”。
6.切换到要粘贴Visio 对象的目标文件。
例如，如果要将Visio 对象粘贴到Microsoft Word 文档，则启动Word 并打开要粘贴Visio 对象的文档。
7.在“编辑”菜单上单击“粘贴”或“选择性粘贴”插入Visio 对象。
回到顶端方法2：使用“全选”命令要使用“全选”命令，请按照下列步骤操作：1.启动Visio，然后打开您的绘图。
2.在“编辑”菜单上，单击“全选”。
3.切换到要粘贴Visio 对象的目标文件。
例如，如果要将Visio 对象粘贴到Word 文档，则启动Word 并打开要粘贴Visio 对象的文档。
在VISIO中绘制流程图6页word文档
重庆交通大学学生实验报告实验课程名称《GIS设计与实现》课程设计开课实验室空间数据处理实验室学院河海学院年级2019 专业班 1学生姓名学号08260117开课时间2019 至2019 学年第 2 学期实验一在VISIO中绘制流程图实验成绩————————实验完成时间2019-5-23一、实验目的：1、理解软件工程可行性研究的任务和过程。
2、学习掌握系统流程图和数据流程图的描绘方法。
3、使用并熟悉VISIO软件的基本操作。
二、实验原理与方法或（理论与方法）可行性研究的目的就是用最小的代价在尽可能短的时间内确定问题是否能够解决；可行性研究的目的不是解决问题，而是确定问题是否值得去解。
可行性研究实质上是要进行一次大大压缩简化了的系统分析和设计的过程，也就是在较高层次上以较抽象的方式进行的系统分析和设计的过程。
三、实验内容与步骤1.观看视频学习资料viso基本操作.wmv，了解VISIO的用途和基本操作方法；2.在visio中绘制“订单处理”系统流程图；3.在visio中绘制“订单处理”数据流程图、“订单处理”数据流程图设计方案一及“订单处理”数据流程图设计方案二；3、要求认真理解数据流程图的绘制过程，并掌握有关visio的概念及基本操作；四、实验成果（结论）1、“订单处理”系统流程图2、“订单处理”数据流程图3、“订单处理”数据流程图设计方案一4、“订单处理”数据流程图设计方案二五、实验总结1、系统流程图实质上是物理数据流图，它描绘组成系统的主要物理元素以及信息在这些元素间流动和处理的情况；2、数据流图的基本符号只有四种，它是描绘系统逻辑模型的极好工具。
通常数据字典和数据流图共同构成系统的逻辑模型；3、当对数据流图分层细化时必须保持信息连续性，也就是说，当把一个处理分解为一系列处理时，分解前和分解后的输入／输出数据流必须相同；4、当进一步分解将涉及如何具体地实现一个功能时就不应该再分解了；5、应该注意在图中对处理进行编号的方法，这是因为数据流图中每个成分的命名是否恰当，直接影响数据流图的可理解性；6、在制作流程图前，需要掌握基本符号的名称，这样，在实际操作中调用系统符号的时候可以在搜索形状中直接输入该符号的名称，这样，可以快速地调用该符号；7、在有些基本符号上书写文字时需要加入文本框进行组合；8、有些基本符号本身带有背景颜色，为了使整个流程图看起来美观，需要改变其填充颜色；9、在画边界时，不能继第一条线段后画另外一条线段，这样会使两条线段变成一条线段，应该画出两条中断的线段，再连接起来，合理调整距离，这样，美观的边界线就画好啦；10、此软件很多地方和world很相似。
Visio使用说明-2.基本操作
word中，将光标移 动到想要插入Visio 对象的位置
1.在Word中添加Visio对象
选择标题栏中的 “插入”操作面板 点击“对象”
会出项各式各样的对象类型，在 此我们选择Microsoft Visio绘图
1.在Word中添加Visio对象
• 会出现Visio模板选择 界面，在此选择一种 模板，点击确定。 • 出现嵌入到Word里面 的Visio编辑界面。 • 点击编辑界面外部空 白处回到word编辑状 态。 • 选中Visio绘图对象， 点右键-Visio对象-打 开即可打开Visio对其 进行编辑
1.Visio的基本操作
• Visio基本操作
– 本章将简单介绍Visio中一些基本的操作，以 制作流程图为例。
1.在Word中添加Visio对象
• Visio可以作为对象添加在word文档中，在 word中可以在外部使用Visio对Visio对象进 行编辑，也可直接在word中使用嵌入的 Visio进行编辑。 • 一般来说，我们是在外部打开Visio对visio对 象进行编辑。 • 下面将讲解如何在word 2010中添加、编辑 visio对象。
点击形状工具 项中的线条 选择箭头
选取双箭头
箭头形状变成 了双箭头
2.连接线的使用
• 菱形可对一个方向 添加多个分支，鼠 标移动到菱形上， 出现小箭头，选择 矩形，再将连接点 进行调整。重复三 次，如图：
• 双击每个箭头，添 加文字，并将文字 移动到合适的位置。
3.形状之间对齐
• 一般情况可以使用“自动对齐和自动调整 间距”按钮对形状进行自动对齐。此按钮 应用于全局。 • 对于选择单个或多个形状局部对齐，使用 位置按钮。
2.连接线的使用
如何用Visio绘制流程图
04
Visio流程图的应用实例
绘制软件开发流程图
开始和结束
任务和决策
箭头和连接线
自定义形状和样式
在Visio中绘制一个椭圆形状表 示流程的开始和结束。
使用矩形和菱形来表示任务和决 策点。
使用带箭头的线段将各个形状连 接起来表示流程的顺序和流向。
可以根据需要自定义形状和样式 ，例如使用图像和颜色来增加可 读性和美观度。
THANKS
谢谢您的观看
形状之间的连接
自动连接
在Visio中绘制的形状默认会自动连接在一起，可以通过拖拽连接点来调整连接线 。
手动连接
如果需要更精确的控制，用户可以选择“连接器”工具，手动绘制连接线并连接 形状。
编辑文本和标签
添加文本
双击形状或连接线即可添加文本，用户可以根据需要在形状中添 加说明性文本。
编辑标签
在Visio中，可以为形状添加标签，以便更清晰地标识不同的元素 。通过单击形状旁的标签即可编辑标签内容。
在其他文档中插入Visio流程图
• 在Word、Excel、PowerPoint等文档中，你可以通过“插入”->“ 对象”->“Visio绘图”来插入Visio流程图。这样可以将Visio流程图 与这些文档进行合并，方便地展示和编辑流程图。
将Visio流程图发布到网站或云平台
• 在Visio中，你可以通过“发布”功能将流程图发布到网 站或云平台。首先，你需要在Visio中设置发布选项，指 定目标平台和文件格式。然后，通过“发布”按钮将流程 图导出到指定位置。这样可以方便地与其他人共享流程图 ，无需将文件进行手动传输。
Microsoft Visio 是一款专业的流程图和图形绘制软件，它可 以帮助用户创建各种不同类型的流程图、组织结构图、UML 图、网络图、软件和数据库设计等。
Visio的基本操作
1．Visio的基本操作：
word基本操作
word中分数的输入
一.菜单命令
1.在"插入"菜单中选择"域命令"
2.在"类别框"中单击"等式和公式",在域名框中单击"EQ",然后单击"域代码"
3.在"域代码"框中,在EQ后输入\f(2,4),注意在EQ后加一空格．f前面只有一个＼
4.单击确定即可.
二.快捷输入
1.按CRTL+F9
2.在屏幕大括号内输入EQ \f(2,3)，f前面只有一个＼
3.再按F9即完成
三.利用插件MathType 5.2_HYQ6输入
word自动求和方法
具体的操作步骤如下：（1）在Word中选择[工具]4[自定义]菜单命令，打开“自定义”对话框，选择“命令”选项卡，在“类别”列表框中选择“表格”，再在“命令”列表框中，选择“自动求和”，并按住鼠标左键，将其拖放至工具栏中的适当位置处后松开鼠标。
使“自动求和”成为一个命令按钮。
（2）单击“确定”按钮后，关闭“自定义”对话框。
（3）在存放求和数据的单元格中单击鼠标，然后单击工具栏的“自动求和”命令按钮，则Word将自动计算插入点所在上方单元格或左方单元格中数值的总和，当上方单元格和左方单元格都有数据时，上方单元格自动求和优先。
