教学设计(直齿圆柱齿轮)
齿轮的设计参数（直齿圆柱齿轮）
节圆d'⼀对齿轮传动时，两齿轮的齿廓在连⼼线O1O2上接触点C 处，两齿轮的圆周速度相等，以O1C和O2C为半径的两个圆称为相应齿轮的节圆。
压⼒⾓α齿轮传动时，⼀齿轮(从动轮)齿廓在分度圆上点C的受⼒⽅向与运动⽅向所夹的锐⾓称压⼒⾓。
我国采⽤标准压⼒⾓为20°。
啮合⾓α'在点C处两齿轮受⼒⽅向与运动⽅向的夹⾓模数m是设计和制造齿轮的重要参数。
不同模数的齿轮要⽤不同的⼑具来加⼯制造。
为了便于设计和加⼯，模数数值已标准化，其数值如表10.1.2-2所⽰。
表10.1.2-2 齿轮模数标准系列（摘录GB/T1357-1987）第⼀系列 1 1.25 1.5 2 2.5 3 4 5 6 8 10 12 16 20 25 32 40 50第⼆系列 1.75 2.25 2.75 (3.25) 3.5 (3.75) 4.5 5.5 (6.5) 7 9 (11) 14 18 22 28 36 45注：选⽤模数时，应优先选⽤第⼀系列；其次选⽤第⼆系列；括号内的模数尽可能不⽤。
标准直齿圆柱齿轮各部分的尺⼨与模数有⼀定的关系，计算公式如表10.1.2-3。
表10.1.2-3 标准直齿圆柱齿轮轮齿各部分的尺⼨计算名称符号公式分度圆直径d d＝mz齿顶圆直径da da ＝d+2 ha ＝m(z+2)齿根圆直径df df ＝d+2 hf ＝m(z-2.5)齿顶⾼ha ha ＝m齿根⾼hf hf ＝1.25m全齿⾼h h ＝ha + hf = 2.25m中⼼距a a ＝m⁄2 (z1+z2)齿距p P = πm⼀对相互啮合的齿轮，模数、压⼒⾓必须相等。
标准齿轮的压⼒⾓（对单个齿轮⽽⾔即为齿形⾓）为20°。

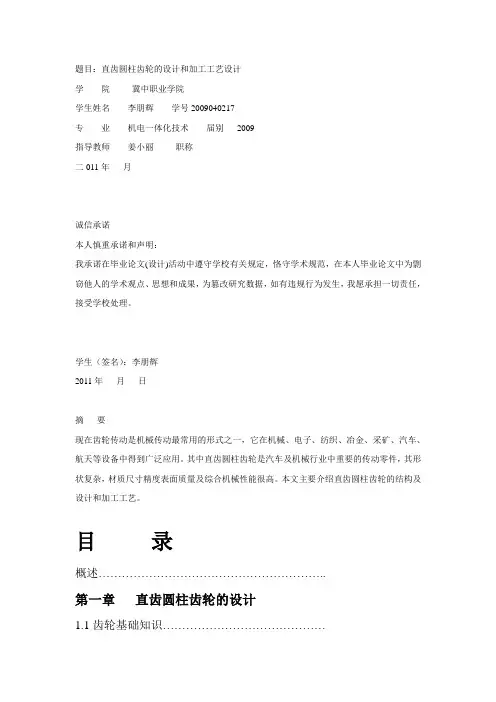

直齿圆柱齿轮的设计和加工工艺设计
题目：直齿圆柱齿轮的设计和加工工艺设计学院冀中职业学院学生姓名李朋辉学号2009040217专业机电一体化技术届别2009指导教师姜小丽职称二011年月诚信承诺本人慎重承诺和声明：我承诺在毕业论文(设计)活动中遵守学校有关规定，恪守学术规范，在本人毕业论文中为剽窃他人的学术观点、思想和成果，为篡改研究数据，如有违规行为发生，我愿承担一切责任，接受学校处理。
学生（签名）：李朋辉2011年月日摘要现在齿轮传动是机械传动最常用的形式之一，它在机械、电子、纺织、冶金、采矿、汽车、航天等设备中得到广泛应用。
其中直齿圆柱齿轮是汽车及机械行业中重要的传动零件，其形状复杂，材质尺寸精度表面质量及综合机械性能很高。
本文主要介绍直齿圆柱齿轮的结构及设计和加工工艺。
目录概述…………………………………………………..第一章直齿圆柱齿轮的设计1.1齿轮基础知识……………………………………1.2直齿圆柱齿轮结构及零件图……………………1.3直齿圆柱齿轮材料及其参数合理选取…………第二章直齿圆柱齿轮的加工工艺2.1夹具及毛坯的选取………………………………2.2齿轮加工方法……………………………………2.3齿轮加工方案选择及使用要求…………………2.4直齿圆柱齿轮加工工艺过程……………………结束语………………………………………………..参考文献……………………………………………..概述齿轮是机械行业量大面广的基础零件，广泛应用于机床，汽车，摩托车，农机，建筑机械，航空，工程机械等领域，而对加工精度，效率和柔性提出越来越高的要求。
齿轮加工技术从公元前400—200年的手工业制作阶段开始经历了机械仿形阶段、机械返程加工阶段以及20世纪80年代至今的数控技术加工阶段。
第一章直齿圆柱齿轮的设计1.1齿轮的基础知识1.1.1齿轮机构的特点如下：（1）齿轮机构的优点有：1）齿轮机构传动比恒定，寿命长，工作可靠性高。
2)齿轮机构传递的功率和圆周速度分别可达100000k w、300m∕s。

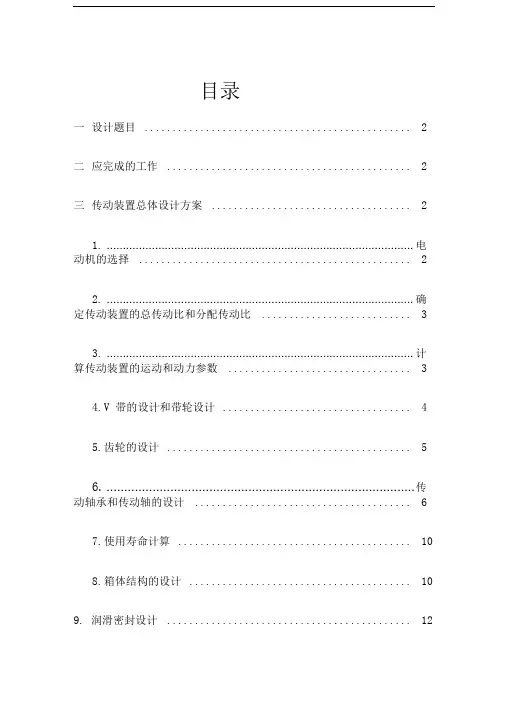

课程设计-带式运输机上的单级圆柱齿轮减速器(直齿)
目录一设计题目 (2)二应完成的工作 (2)三传动装置总体设计方案 (2)1. ............................................................................................... 电动机的选择 . (2)2. ............................................................................................... 确定传动装置的总传动比和分配传动比 (3)3. ............................................................................................... 计算传动装置的运动和动力参数 (3)4.V 带的设计和带轮设计 (4)5.齿轮的设计 (5)6........................................................................................ 传动轴承和传动轴的设计 (6)7.使用寿命计算 (10)8.箱体结构的设计 (10)9. 润滑密封设计 (12)四. 设计小结 (13)、设计题目带式运输机上的单级圆柱齿轮减速器（直齿）给定数据及要求：已知条件：运输带拉力F（N）=1250 N.m；运输带工作速度v=1.3m/s；滚筒直径D=240mm ；二、应完成的工作1. 减速器装配图1 张；2. 零件工作图3 张（轴、齿轮）3. 设计说明书1 份。
三、传动装置总体设计方案:1.组成：传动装置由电机、减速器、工作机组成。
2.特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级其传动方案如下：初步确定传动系统总体方案如: 传动装置总体设计图所示。
机械基础课程设计一级直齿圆柱齿轮减速器
机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。
2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。
（2）使用期限：5年。
（3）动力来源：三相交流（220V/380V）电源。
（4）允许误差：允许输送带速度误差5%±。
5、设计任务（1）设计图。
一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。
（2）设计计算说明书一份（16开论文纸，约20页，8000字）。
目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。
2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。
（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。
机械设计课程设计二级展开式直齿圆柱齿轮减速器(全套图纸三维)
（1）. 传动 装置总传动 比 （2）. 分配 传动装置各 传动比
由[1]327 页中表 8-184 选常用的同步转速为1000 r min 的 Y 系列电动 Υ132Μ1− 6 ，
其满载转速为 nω = 960 r min 。
nω =960r min
总传动比： i = nm = 960 = 13.40 nω 71.62
对于两级展开式圆柱齿轮减速器，一般按齿轮浸油润滑要求，即各级大齿轮直径相近
i = 13.40 i1 = 4.19
的条件分配传动比，因此，速器高速级和低速级的传动比分别取 i1 = 4.19 ，i2 = 3.2 。 i2 = 3.2
3. 计 算 传 动装置的 运动和动 力参数
（1）. 各轴 转速的计算
（3）. 确定 电动机转速
卷筒轴作为工作轴，其转速为：
nω
=
6 × 10 4Vm πD
=
6 ×104 ×1.5 π × 400
= 71.62 r
min
nω = 71.62r min
-4-
2. 计算传 动装置的 总传动比 和分配各 级传动比
传动装置总传动比：按[1]11 页中表 2-3 推荐的各传动机构传动比的二级展开式圆柱齿
×
0.97 2
=
0.89
故 Ρo = Ρω KW = 4.63KW = 5.20KW
η
0.89
Ρo = 5.20KW
因载荷平稳，电动机额定功率 Ρm 只需略大于 Ρ o 即可。按[1]327 页中表 8-184Y 系列
闭式三相异步电动机技术数据，选电动机的额定功率为 Ρm =5.5kw
Ρm =5.5kw
= 9550 ΡI nI
= 9950 5.07 = 50.44N ⋅ m 960

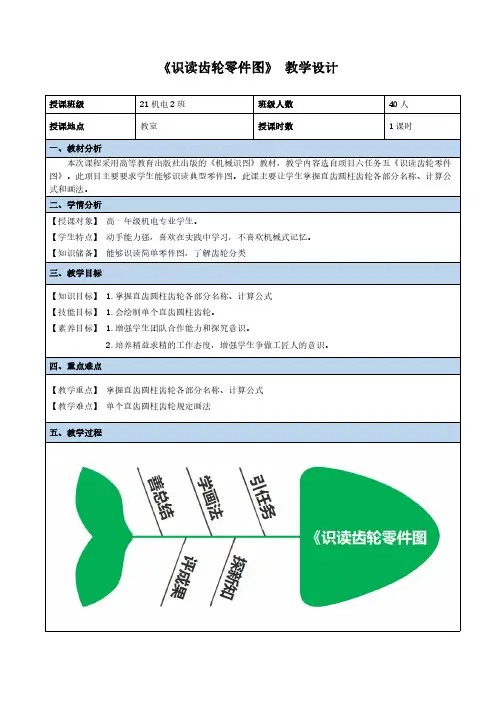

《识读齿轮零件图》教学设计
《识读齿轮零件图》教学设计
讲解标准直齿圆柱齿轮各部分名称及计
教师结合ppt讲解标准直齿圆柱齿轮各部分名称及计算公式。
（
1）三圆（齿顶圆da 、齿根圆df 、分度
圆d ）；
三弧（齿距P 、齿槽宽e 、齿厚s ）；三高（齿根高hf 、齿顶高ha 、齿高h ）；
齿宽b 。
（2）d=mz s=e=p/2=2
/m da=m(z+2)df=m(z-2.5)ha=m hf=1.25m h=2.25m
2.游戏巩固。
针对讲解知识点，设立希沃闯关小游戏 2.参与游戏。
回顾齿轮各部分结构，思考教师讲解的“三圆”“三高”“三弧”的具体含义3.学画法（15分钟）
1.演示绘制步骤
AutoCAD 演示单个直齿圆柱齿轮绘图步骤
2.总结绘制注意事项1)三圆线型
齿顶圆：粗实线分度圆：细点画线
齿根圆：细实线（可省略）2)剖视图三线线型齿顶线：粗实线分度线：细点画线齿根线：粗实线3)剖面线伸到齿根线4)齿根圆直径不标注 1.学生观看演示微课
2.和教师一起总结绘制步骤、完成单个圆柱齿轮的绘制。
4.评成果（4分钟）
1.评价图纸
依据评价表评价，形成自评、互评、师评的多元评价模式。
1.展示作品
选取小组代表利用展台展示作品，其余同学按照评价表进行评价
课后延伸
1.学习一对啮合齿轮的画法
2.一对啮合齿轮的画法的注意事项
教学反思。
单级直齿圆柱齿轮减速器课程设计说明书
江苏大学工程图学课程设计单级直齿圆柱齿轮减速器设计说明书专业机械设计制造及其自动化班级学号姓名指导教师答辩日期2013年6月28号目录第一章绪论一、减速器的简介 (3)二、减速器的种类 (3)第二章单级直齿圆柱齿轮减速器的工作原理与结构介绍一、减速器的工作原理 (5)二、减速器的结构介绍 (6)三、减速器的拆卸顺序 (9)第三章减速器各组成部分分析一、整体描述 (9)二、减速装置 (9)第四章壳体部分一、底座和箱盖 (11)二、销的定位形式、螺纹连接形式及特殊结构 (11)三、润滑方式 (11)第五章主要零件工作示意图一、箱盖 (12)二、箱体 (12)三、大端盖 (13)第六章减速器中的特殊装置一、油面指示器 (13)二、视孔装置 (14)三、螺栓连接装置 (14)四、清油装置 (14)五、齿轮啮合 (15)第七章小结及改进意见一、小结 (15)二、改进意见 (15)第一章绪论一、减速器的简介减速器是一种动力传递机构，利用齿轮的速度转换器，将电机的每分钟回转数（转速）减速到所需要的工作转速。
如果以一对齿轮传动为例，减速比=N1/N2=Z2/Z1,其中N1和N2分别表示两啮合齿轮的转速，Z1、Z2分别为两齿轮的齿数，这就是说，减速比等于两齿轮齿数的反比。
二、减速器的种类减速器的种类很多。
常用的齿轮及蜗杆减速器按其传动及结构特点，大致可分为三类：1.齿轮减速器（图1-2-1）主要有圆柱齿轮减速器、圆锥齿轮减速器和圆锥-圆柱齿轮减速器三种。
（1）圆柱齿轮减速器：当传动比在8以下时，可采用单级圆柱齿轮减速器。
大于8时，最好选二级以上的减速器。
单级减速器的传动比如果过大，则其外廓尺寸将很大。
二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分流式和同轴式等数种。
展开式最简单，但由于齿轮两侧的轴承不是对称布置，因而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。
（2）圆锥齿轮减速器：它用于输入轴和输出轴位置布置成相交的场合。
直齿圆柱齿轮设计步骤
直齿圆柱齿轮设计1.齿轮传动设计参数的选择齿轮传动设计参数的选择：1）压力角α的选择2）小齿轮齿数Z1的选择3）齿宽系数φd的选择齿轮传动的许用应力精度选择压力角α的选择由《机械原理》可知，增大压力角α，齿轮的齿厚及节点处的齿廓曲率半径亦皆随之增加，有利于提高齿轮传动的弯曲强度及接触强度。
我国对一般用途的齿轮传动规定的压力角为α=20o。
为增强航空有齿轮传动的弯曲强度及接触强度，我国航空齿轮传动标准还规定了α=25o的标准压力角。
但增大压力角并不一定都对传动有利。
对重合度接近2的高速齿轮传动，推荐采用齿顶高系数为1～1.2，压力角为16 o～18 o的齿轮，这样做可增加齿轮的柔性，降低噪声和动载荷。
小齿轮齿数Z1的选择若保持齿轮传动的中心距α不变，增加齿数，除能增大重合度、改善传动的平稳性外，还可减小模数，降低齿高，因而减少金属切削量，节省制造费用。
另外，降低齿高还能减小滑动速度，减少磨损及减小胶合的可能性。
但模数小了，齿厚随之减薄，则要降低齿轮的弯曲强度。
不过在一定的齿数范围内，尤其是当承载能力主要取决于齿面接触强度时，以齿数多一些为好。
闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。
Z2=u·z1。
齿宽系数φd的选择由齿轮的强度公式可知，轮齿越宽，承载能力也愈高，因而轮齿不宜过窄；但增大齿宽又会使齿面上的载荷分布更趋不均匀，故齿宽系数应取得适合。
圆柱齿轮齿宽系数的荐用值列于下表。
对于标准圆柱齿轮减速器，齿宽系数取为所以对于外捏合齿轮传动φa的值规定为0.2，0.25，0.30，0.40，0.50，0.60，0.80，1.0，1.2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. .
教学案例设计
课题：直齿圆柱齿轮的基本参数和尺寸计算
科目：机械基础
设计人：翁志国
高邮市菱塘民族中等专业学校
1、齿顶圆：通过轮齿顶部的圆周。
齿顶圆直径以d a表示。
2、齿根圆：通过轮齿根部的圆周。
齿根圆直径以d f表示。
3、分度圆：齿轮上具有标准模数和标准齿形角的圆。
分度圆直径以d表示。
4、齿厚：在端平面上，一个齿的两侧端面齿廓之间的分度圆弧长。
齿厚以s 表示。
5、齿槽宽：在端平面上，一个齿槽的两侧端面齿廓之间的分度圆弧长。
齿槽宽以e表示。
6、齿距：两个相邻且同侧端面齿廓之间的分度圆弧长。
齿距以p表示。
7、齿宽：齿轮的有齿部位沿分度圆柱面直母线方向量度的宽度。
齿宽以b表示。
8、齿顶高：齿顶圆与分度圆之间的径向距离。
齿顶高以h a表示。
9、齿根高：齿根圆与分度圆之间的径向距离。
齿根高以h f表示。
10、齿高：齿顶圆与齿根圆之间的径向距离。
齿高以h表示。
任务二、渐开线标准直齿圆柱齿轮的基本参数
直齿圆柱齿轮的基本参数共有：齿数、模数、齿形角、齿顶高系数和顶隙对渐开线标准直齿圆柱齿轮各部分的名称认识更直观。
系数五个，是齿轮各部分几何尺寸计算的依据。
1、齿数z
一个齿轮的轮齿总数。
2、模数m
齿距与齿数的乘积等于分度圆的周长，即pz=πd,式中z是自然数，π是无理数。
为使d为有理数的条件是p/π为有理数，称之为模数。
即：m=p/π模数的大小反映了齿距的大小，也及时反映了齿轮的大小、已标准化。
模数是齿轮几何尺寸计算时的一个基本参数。
齿数相等的齿轮，模数越大，齿轮尺寸就越大，齿轮就越大，承载能力越强：分度圆直径相等的齿轮，模数越大，承载能力越强。
如图所示：
3、齿形角α
在端平面上，通过端面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角称为齿形角，用α表示。
渐开线齿廓上各点的齿形角不相等，离基圆越远，齿形角越大，基圆上的齿形角α=0°。
对于渐开线齿轮，通常所说的齿形角是指分度圆上的齿形角。
国标：渐开线齿轮分度圆上的齿形角α=20°。
渐开线圆柱齿轮分度圆上齿形角α的大小可用下式表示：cosα=r b/r 出示教具并提问：模数与轮齿有什么关系？
展示多媒体图片，观察挂图中齿形角与轮齿的形状的关系，强调我国标准渐开线圆柱齿轮分度圆上的齿形角α=20°。
分度圆上齿形角大小对齿轮形状有影响（如上图）：当分度圆半径不变时，齿形角减小，轮齿的齿顶变宽，齿根变窄，承载能力降低；齿形角增大，轮齿的齿顶变窄，齿根变宽，承载能力增大，但传动费力。
综合考虑传动性能和承载能力，我国标准规定渐开线圆柱齿轮分度圆上的齿形角α=20°。
4、齿顶高系数h a*
对于标准齿轮，h a=h a*m, h a*=1
5、顶隙系数c*
当一对齿轮啮合时，为使一个齿轮的齿顶面不与另一个齿轮的齿槽底面相接触，轮齿的齿根高应大于齿顶高，即应留有一定的径向间隙，称为顶隙，用c表示。
如图：
对标准齿轮规定：
c=c*m，c*=0.25
任务三、标准直齿圆柱齿轮几何尺寸的计算
标准直齿圆柱齿轮：采用标准模数m，齿形角α=20º，齿顶高系数h a*=1，顶隙系数c*=0.25，端面齿厚s等于端面齿槽宽e的渐开线直齿圆柱齿轮，称为标准直齿圆柱齿轮，简称标准直齿轮。
1、模数m
M =p/π
2、分度圆直径d
齿轮的轮齿尺寸均以此圆为基准而加以确定，d=mz
3、齿距p
M = p/π，得p =mπ
任务四、直齿圆柱齿轮啮合齿轮简介
如图所示：
它与外齿轮相比有以下不同点：
⑴齿轮的齿顶圆小于分度圆，齿根圆大于分度圆。
⑵齿轮的齿廓是凹的，其齿厚和齿槽分别对应于外齿轮的齿槽宽和齿厚。
⑶为使齿轮齿顶的齿廓全部为渐开线，其齿顶圆必须大于基圆。
当要求齿轮传动轴平行，回转方向一致，且传动结构紧凑时，可采用啮合
齿轮传动。
课间小结
1、渐开线标准直齿圆柱齿轮的基本参数
直齿圆柱齿轮的基本参数共有：齿数、模数、齿形角、齿顶高系数和顶隙
系数五个，是齿轮各部分几何尺寸计算的依据。
2、标准直齿圆柱齿轮几何尺寸的计算
标准直齿圆柱齿轮几何尺寸的计算公式有12个，即4个圆的直径，3个
高，3个弧长，1个中心距。
它对齿轮制造、安装和使用非常有用。
课后作业
教材第71-72页：4、5、25、26
图片和教具
演示。
