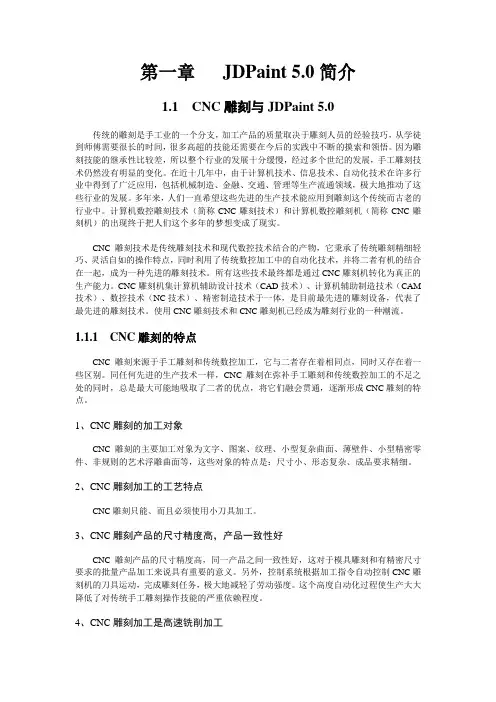

第一章JDPaint 5.0简介1.1 CNC雕刻与JDPaint 5.0传统的雕刻是手工业的一个分支，加工产品的质量取决于雕刻人员的经验技巧，从学徒到师傅需要很长的时间，很多高超的技能还需要在今后的实践中不断的摸索和领悟。
因为雕刻技能的继承性比较差，所以整个行业的发展十分缓慢，经过多个世纪的发展，手工雕刻技术仍然没有明显的变化。
在近十几年中，由于计算机技术、信息技术、自动化技术在许多行业中得到了广泛应用，包括机械制造、金融、交通、管理等生产流通领域，极大地推动了这些行业的发展。
多年来，人们一直希望这些先进的生产技术能应用到雕刻这个传统而古老的行业中。
计算机数控雕刻技术（简称CNC雕刻技术）和计算机数控雕刻机（简称CNC雕刻机）的出现终于把人们这个多年的梦想变成了现实。
CNC雕刻技术是传统雕刻技术和现代数控技术结合的产物，它秉承了传统雕刻精细轻巧、灵活自如的操作特点，同时利用了传统数控加工中的自动化技术，并将二者有机的结合在一起，成为一种先进的雕刻技术。
所有这些技术最终都是通过CNC雕刻机转化为真正的生产能力。
CNC雕刻机集计算机辅助设计技术（CAD技术）、计算机辅助制造技术（CAM 技术）、数控技术（NC技术）、精密制造技术于一体，是目前最先进的雕刻设备，代表了最先进的雕刻技术。
使用CNC雕刻技术和CNC雕刻机已经成为雕刻行业的一种潮流。
1.1.1 CNC雕刻的特点CNC雕刻来源于手工雕刻和传统数控加工，它与二者存在着相同点，同时又存在着一些区别。
同任何先进的生产技术一样，CNC雕刻在弥补手工雕刻和传统数控加工的不足之处的同时，总是最大可能地吸取了二者的优点，将它们融会贯通，逐渐形成CNC雕刻的特点。
1、CNC雕刻的加工对象CNC雕刻的主要加工对象为文字、图案、纹理、小型复杂曲面、薄壁件、小型精密零件、非规则的艺术浮雕曲面等，这些对象的特点是：尺寸小、形态复杂、成品要求精细。
2、CNC雕刻加工的工艺特点CNC雕刻只能、而且必须使用小刀具加工。
精雕细课教程(第二版)
精雕细课基础教程一、教程总体结构二、教程具体内容1.网页版后台登陆图1 网页登陆截图▲（1）在浏览器内输入 ；（2）进入图1所示界面后点击“登录”，输入账号密码即可进入精雕细课后台。
2.后台系统简介（1）课单和课程的关系简而言之，一个课单下可以有多个课程。
（2）后台首页界面登录进入后台之后，将看到如下图2所示的界面。
其中，在“课单”之下可以看到“未提交”的课单。
所谓“未提交”课单是指正在制作中，还没有完成并提交审核的课单，也是我们可以进行编辑的课单。
图2 精雕细刻后台登录后看到的首页▲（3）给课单中创建课程进行编辑图3 创建新课或者添加已有课程▲如图3所示。
这个界面是“课单基本信息编辑界面“。
在这个界面可以：1）在界面右半部分对课单的各类基本信息进行编辑。
2）通过“创建新课”或者“添加已有课“，给课单中添加课程。
添加好课程之后重新返回课单界面会看到如图4界面。
图4 添加好课程之后的界面▲点击红框中图标右方的“课程详情“，将进入”课程基本信息“编辑界面，在这个界面可以：1）编辑课程基本信息；2）进入“编辑课程”对课程内容进行编辑，如图5所示。
图5 点击“编辑课程”即可对课程内容进行编辑（4）课程编辑界面简介在“课程基本信息界面”点击“编辑课程”之后，可以进入如图6所示的课程编辑界面。
图6 课程编辑界面这一部分总体可以分为三个部分：1）工具栏区（图6红框1）这个区域的按钮功能顾名思义，不再一一做解释。
其中第一个按钮“保存”、倒数第二个按钮“预览”和最后一个按钮“完成并退出”比较常用。
PS：使用“预览”功能时需注意，如果想有用手机预览编辑好的页面，必须保证手机端“精雕细课”所登录的账户与编辑课程使用的账户一致。
2）页面编辑区（图6红框2）页面编辑区主要功能是“删除”页面、“重命名”页面和“添加”页面。
图7 课程编辑界面之页面编辑区3）素材添加区（图6红框3）素材添加区，点击“+”号就可以添加各种类型的素材，包括：高级排版、形状、图片、文字、音频、题目。
精雕教程

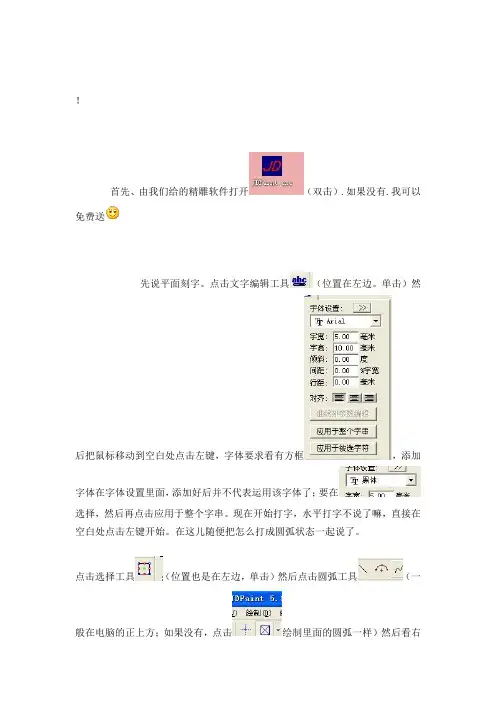

！首先、由我们给的精雕软件打开（双击）.如果没有.我可以免费送先说平面刻字。
点击文字编辑工具（位置在左边。
单击）然后把鼠标移动到空白处点击左键，字体要求看有方框，添加字体在字体设置里面，添加好后并不代表运用该字体了；要在选择，然后再点击应用于整个字串。
现在开始打字，水平打字不说了嘛，直接在空白处点击左键开始。
在这儿随便把怎么打成圆弧状态一起说了。
点击选择工具（位置也是在左边，单击）然后点击圆弧工具（一般在电脑的正上方；如果没有，点击绘制里面的圆弧一样）然后看右方框一般用3点圆弧工具，其他工具自己可以试试，反正前面那个黑点在那儿就代表运用的那个工具！选择好后在空白处用鼠标依次在3个位置点3个点，点击右键结束。
圆弧大小由你点的3个点有关。
圆弧大小自己慢慢练；[还有就是鼠标上的滑轮，你可以移动鼠标在不同的位置滑动滑轮就看的出不同的效果，如果没有滑轮的一定要配一个滑轮鼠标。
滑轮前后滑动的时候可以观看到空白处的近距离和远距离。
也就是字体和图形的大小]画好圆弧后再点击文字编辑工具.字体选择不用说了，跟前面讲的一样，选择好后鼠标移动到圆弧上面点击左键这样就对了，如果是这样的话就说明你鼠标没有移动准确！移动准确后点开始打字。
打完字就点击这个选择工具。
再在空白处点击一下左键，如果这个时候字体大小还不对，用鼠标按住左键斜下移动，直到你拖的方框全部把字体框住象这样，框中后就是这样。
然后点击里面放缩工具。
（这个工具对于任何图形文字都可以用）然后弹出一个小方框（如右图）。
对于字最好保持比例那儿打上点。
打上点后直接输入你横向尺寸就可以了/ 不用输入纵向尺寸，其他不用修改，如果是图形的话可以不用打上点，直接输入横向/纵向你所要求的尺寸。
输入好后点击确定。
然后在空白处点击一下成这个样，好了后点击圆弧线，因为圆弧线现在对于我们没有用了，可以把它涮掉。
点击准确后的是这样现在你看到的字是不是比以前的要大。
这个你不要急，是因为我运用了鼠标上的滑轮。
2024版精雕机编程培训教程ppt课件
目标
使学员掌握精雕机编程的基本技能， 能够独立完成简单的精雕作品。
内容
精雕机概述、精雕机编程基础、精 雕机操作技巧、精雕作品设计与制 作等。
教学方法与安排
方法
采用理论讲解与实践操作相结合的教学方法，注重学员的实际操作能力。
安排
每周进行两次课程，每次课程2小时，共计8周。前4周主要进行理论知识和基础 操作的学习，后4周进行实践操作和作品设计。
01
学员A
通过本次培训，我深刻理解了精雕机编程的重要性和复杂性，掌握了基
本的编程方法和技巧，对今后的工作有很大的帮助。
02
学员B
在培训过程中，我遇到了很多问题和困难，但是在老师和同学的帮助下，
我逐渐克服了这些困难，取得了很大的进步。
03
学员C
本次培训让我对精雕机编程有了更深入的了解，同时也让我认识到了自
图形修剪与延伸
学习图形修剪和延伸技巧， 优化图形轮廓。
复杂图形处理策略
图形分解与组合
掌握复杂图形的分解与组合方法， 提高绘图效率。
图形布尔运算
学习并练习图形布尔运算，实现 图形快速编辑。
图形嵌套与阵列
了解图形嵌套和阵列技巧，创建 复杂图形组合。
05
刀具路径生成与优化
刀具路径生成原理及步骤
原理
根据路径。
精雕机编程培训教程 ppt课件
contents
目录
• 课程介绍 • 精雕机基础知识 • 编程软件介绍与操作 • 图形绘制与编辑技巧 • 刀具路径生成与优化
contents
目录
• 加工参数设置与调整策略 • 仿真模拟与实际操作对比 • 故障诊断与维护保养知识 • 总结回顾与展望未来
01
精雕教材

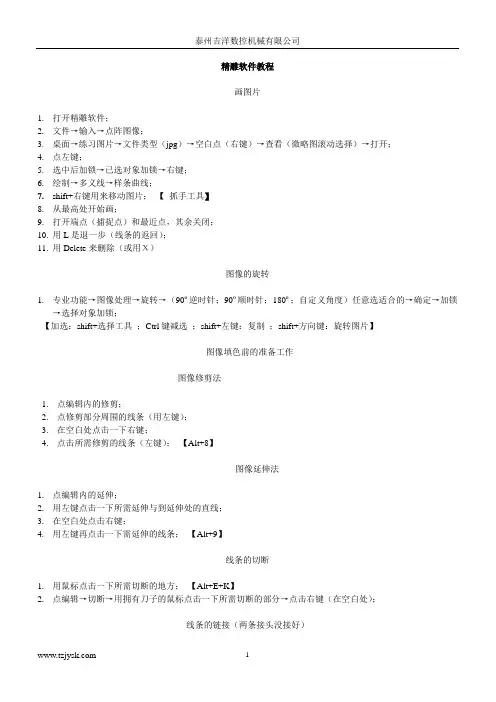

精雕软件教程画图片1.打开精雕软件；2.文件→输入→点阵图像；3.桌面→练习图片→文件类型（jpg）→空白点（右键）→查看（微略图滚动选择）→打开；4.点左键；5.选中后加锁→已选对象加锁→右键；6.绘制→多义线→样条曲线；7.shift+右键用来移动图片；【抓手工具】8.从最高处开始画；9.打开端点（捕捉点）和最近点，其余关闭；10.用L是退一步（线条的返回）；11.用Delete来删除（或用Χ）图像的旋转1.专业功能→图像处理→旋转→（90º逆时针；90º顺时针；180º；自定义角度）任意选适合的→确定→加锁→选择对象加锁；【加选：shift+选择工具；Ctrl键减选；shift+左键：复制；shift+方向键：旋转图片】图像填色前的准备工作图像修剪法1.点编辑内的修剪；2.点修剪部分周围的线条（用左键）；3.在空白处点击一下右键；4.点击所需修剪的线条（左键）；【Alt+8】图像延伸法1.点编辑内的延伸；2.用左键点击一下所需延伸与到延伸处的直线；3.在空白处点击右键；4.用左键再点击一下需延伸的线条；【Alt+9】线条的切断1.用鼠标点击一下所需切断的地方；【Alt+E+K】2.点编辑→切断→用拥有刀子的鼠标点击一下所需切断的部分→点击右键（在空白处）；线条的链接（两条接头没接好）1.点编辑→连接→点屏幕右边的缺省连接→用左键点击两条被连接的线条；对象为同一区域的两条直线的连接；2.点编辑→连接→改变首点连接→用左键点击两条被连接的线条；【Alt+E+J】连接功能1.在左边一节点编工具（可以合并断点、重点、等）新建文件夹1.打开练习图片；2.其他位置→桌面→文件和文件任务；3.创建一个新文件夹；画虚线（一般填颜色时用）1.画虚线→先选颜色上的单线填色→在点击线条按空格键再画；图像填色1.虚拟雕塑工具→选中图片（把图片框起来）；2.模型→新建模型→右边确定；3.模型→调整步长→顶点数（用来控制线条的粗线）顶点数=XY步长（一般150万-200万看电脑来决定）→确定；4.颜色→单线填色→点所需颜色到颜色栏目中选；5.种子填色：①不同的区域要填不同的颜色；②描线业一样不同的区域要把它切断；6.种子填色也可用快捷键：按Ctrl+左键（快速填色）；7.Z是返回键；【只能返回一步】【N：取消颜色；Shift+Z：单线填色；Shift+X：种子填色】限高保低如我做4毫米，量比如6毫米，应限高保低→到选项→限高保低→限高填上→确定冲压1.选好填色后的图片；2.塑雕→冲压→右边的颜色（外）一般为黄色→冲压深度（一般3-4毫米看客户的需求而定）；3.按鼠标键点底色（黄色）一下同时按Shift键，把黑的颜色扫一遍（左键）→右键结束；4.选项→地图方式显示（有颜色图像=选项的图形方式显示）；5.雕塑→去料→限高（不一定）→颜色模板（颜色内）；6.按Shift键把鼠标放在最高的地区内；7.Ctrl+右键是对去料过的高度（深度浅的查看）；8.返回按鼠标右键到俯示图；9.F12全屏观察；【冲压：Shift+R ; 去料：Shift+W ; 堆料：Shift+Q ；磨光：Shift+E】刀的区别1. H—对刀的现实与隐藏2. E—隐藏线条与线条显示；3. R—隐藏模型；4. N—取消颜色；5. G—隐藏颜色；6. Z—可返回一片；7. Shift+B—看到图形Shift+N—地图方式显示；8. A—指刀的直径（圆圈）放小S—指刀的直径（圆圈）放大；9. Q—指刀的浅度W—指刀的深度；10. D—指刀的窄度F—指刀的宽度；注意如下：1.如果冲压错误了，再重新回到冲压→颜色内→按住Shift键用左键点击一下所需区域；2.如果去料错了要重新开始：雕塑→冲压→右边的颜色内→冲压深度（如3mm```）→按住Shift键点击一下左键，松开Shift再点一下左键→右键结束；3.如图在进了模型后跑掉图片→右边上的眼睛点一下；4.如两种颜色有毛刺时→雕塑→冲压→颜色无效；颜色被取消后补修的方法注意：取消颜色→N键步骤：1.先把窗口缩小到下面的任务栏中；2.打开以前那幅有颜色的图片→模型→存为位图→保存（打名字）→右边确定→关掉这个窗口；3.打开失去颜色图片的窗口→模型→加载模型颜色→打开刚才所保存的图片；三角刀1.导动—导动去料；如果全部集合，先点线一条另按（Shift+左键）点完叶茎的线→导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→中茎点依稀；如果不集合：导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→再选中线条（按Shift+左键）点一下直到点完为止；如果想把所有的线条方向调成同意方向，可以如下操作：变换→调整方向磨光（也就是打磨）1.效果→磨光→高度模式：任意选（1.去高补低2.反补低3.反去高）→颜色模（颜色内）→磨光力度挡住：任意选（1.慢（细）```5.快（粗））；2.如叶子一般要保留硬边；祥云浮雕1.祥云浮雕（必须有颜色）→几何；2.高度（不能大于板的厚度如3mm）相当于你填的数字；3.基高（不能大于板的厚度如3mm）且小于高度；4.拼合方法→关闭→反在流动层上比较→点两边线条点左键（右键）；5.没有冲压可用取高（可做取代：两边低、中间高）；6.冲压过用取代（也可用切除、取低、叠加）；1.取代：1.中间高、两边低→左键（先点中间，再点两边）→确定；2.一边低、一边高→左键（先点高（中间）再点低）→确定；冲 2.取高：1.两边高、中间低→点中间，再点两边（不过高度用负数如高-0.8；基高2.2，总板厚度是3mm）；压 3.叠加：1.一般叠加（基高填底的数字）高度不填；2.高度填的话（要用负数），中间低，两边高—先点中间，再点两边；过 4.取低：1.先切断同一区域的线条（先点低再点高）效果为一边高，一边低；5.切除：1.切取跟取高，取代恰好相反，材料越去多的是低；用 2.两边高，中间低不用填基高（为0）只填高度（一般点高线）；7.祥云浮雕卡位的话按空格键一下；8.注意：1.不重叠的叶子，基高或高由自己填；2.重叠号几个就要分出基高，比如（2片叶子基高是1.5，高度为0.8可中间低，两边高一先点中间后点两边）要低于前片叶子基高和高度（第1片基高为2，高度为1）；3.祥云有些不能做，用去料之后用磨光，保留硬边；注意：在未冲压过并用祥云时基高为0，只填高度用叠加；博古（门窗比较多直线多）1.导出图片→绘制→直线→在到视图里的端点，正交捕捉点打开→画在博古上（外围尺寸在原图的边框上）；2.再在点一下绘制下面的“+”直线→再点绘制→直线→刚才的端点上画一条直线（稍长点）；3.测量→两条角度→分别点两条直线（从上到下拉）→看下面的角度（两直线夹角）；4.选中图片（点击一下）→专业功能→图像处理→旋转→自定义制度→填入刚才测量的角度→再选角度（顺或逆）→确定→右边加锁→已选图像加锁→点右下角的矩形框在博古上框；5.测量→距离→测量所画矩形到博古线条的距离→编辑→单线等距→偏移距离（填好测量的数字）→确定；（出现小箭头上点上，下点下）6.再测量→距离→点花的距离→编辑→单线等距离偏移距离→确定；（出现小箭头上点上，下点下）7.绘制→直线→画两条垂直线（90º）交叉线条（+）→编辑→单线等距（如1.6mm测量距离）→次数（7）→确定→分别点直线如箭头，竖线（总共有8次）；8.编辑→单线等距→次数（5米）→确定（总共6次）；9.把线条全部集合→按Shift链一次完成再点一下集合→给线条上色；10.把线条全部移到与博古相应的位置→按左键结束；11.绘制→直线（垂足点打开其余关闭）→照着博古画线条（要一笔画成）→再点画好图形集合→移到空的地方→删除线条；12.编辑→单线等距→偏移的距离（如1.6mm）→1次→确定→点直线再点箭头；13.在图形上画直线→再单线等距（改为一半）如16/2（0.8mm）→确定→点直线朝箭头→延伸→再把图形（集合）→变换→平移→右边的复制图形（打√）→从最左边到右边拉拉完为止；14.也可用把图形（集合）完→变换→列阵→矩形列阵想填几个就填几个→确定；15.图形集合→变换→复制图形打√→等中点出来往上拉复制了四个；16.再把复制好的图形→到编辑修剪长出来的线条→用直线→确定线条；17.把线条集合→变换→尺寸等同→确定→点线条→水平尺寸等同→确定→【Y】对齐→组合对齐→点线条→中心打√→顶部√→确定；18.集合→变换→镜像（找中点）点一下拉一点（直线）→上下复制好了；19.先把图形复制5个（四个好了）→变换→平移（往后拉一个直到端点出来）；20.集合（按点）→微调角度（90º）→Shift+(↓)键→把图形移下来；21.绘制→直线换两个直线→编辑→单线等距→确定→点直线朝下→再把没用的线条取消→把两条直线集合点；22.变换→尺寸等同→对齐→组合对齐→再点一下内线→点线→等同方向→竖直尺寸等同→确定→图形对齐（打中心√）→右边打√→确定→集合→变换→镜像→找中点→镜像到左边即可；23.再剪修和延伸（四个角落）；24.再删除博古线的外框（第三条）；注意：1.博古线一定要集合才行；2.可以用编辑里的链接；3.博古也要→变换→放缩；25.用多义线与镜像画完中间部分（也可用直线，测量）26.画椭圆时，要打开圆角矩形在多义线找三点弧，要关掉“+”在节点编辑工具（合并断点）；区域浮雕（不用颜色）shift+D1.雕塑→区域浮雕→填上基准高度任意（如2）也就基高→颜色无效→取高→点中间在点外线；2.区域可以不用颜色，基准高度为0，用叠加可避免毛刺，高度任意（如2）只读高度；注：区域浮雕必须一个区域里面，要是一个整体线条，必须连接和集合，不能有重点，断点才能做（先点节点编工具→自交点，断点，结束没问题了再做）有两点重叠时先融合节点，不能有多余点，需删除如果是在两个线框里做，需要先将两个线条集合在做扫琼面时，则往往相反，需将所有线条切断扫琼面（出外框的线条）1.扫琼面不用填颜色;2.线条一定要切断；3.在外围的博苦线随便画一条直线→单线等距→自己决定（比如基高0.5，高度2.5，总共3mm，一般里面的线高）4.再用多义线划线的高低（也就是形状）2.5高，0.5基高，虚线自己定5.集合（移出）形状→把框的内外四角切断→变换→调整方向→几何→扫琼面→轨迹线填上（上点一下外框，再点一下内框线）→截面线点上（点拼中间）→再到画多义线的线条点一下→截面基点里（左下）→截面高度效果（√）等高（或不等高）→拼合方式（取高）→颜色无效6.上面复制到下面的话→打开特征→对征特征→对称方式里→上下部分对称（如果中间没有东西也可用上下完全对称）→再点一下做好的那一面内线即可在进入扫琼面时，需先做一个样本，相当于是“放样”要注意线条方向相同在第二次做外围框扫琼面时，截取轨迹的顺序要与第一次相同对象特征：如果是左右相同，已做好左边，只需选择左边部分对称并可，上下也是同一个道理在做特征里面的矩形阵列时，横向纵向间距为1的距离圆形阵列1.绘制直线→两点直线→画一条直线（打开正文）捕捉端点→点（田）再画一条直线→测量→两线角度→选中→专业功能→图形处理→旋转→自定义任意，写（如0.9测量出来的数字）→捕捉线如在下点顺时针（如在上点逆时针）→确定→加锁→已选好图像加锁;2.按原图画一个两点圆→编辑→单线等距→再画一个矩形框→量一下框的距离→变换→放缩→横向尺寸和纵向尺寸填一样→确定3.选外框→对齐→组合对齐→点一下外圆→中心（√）→中心（√）→确定；4.角对角画一条线（+）【角度直线】打开端点，最近点，其它关闭→再画中心圆（用两点圆）→测量→单线等距→画一条对角线→再点出右下角的画梅花→圆弧星型和双半径显示打√→圆（用两点圆画梅花心）→绘制→多义线画洋花→画好的半个就镜像（平移复制打√）→集合线条→绘制→直线→角度直线→找出中点，点一下→填上右下角（126°）度按Enter确定键（交点打开）其它关掉（角度直线）5.画好半个镜像成一个→变换→阵列→圆形阵列→删除原始图形（√）→角度间距填72°→复制数目 5→确定→找出圆的中心点，点一下即可（圆心打开，其它的关闭）；6.选中图形→虚拟雕塑工具→填上画好一个的颜色→用样云和区域做好→做（）时，填基高（1.5）高度（1.2）→先点中间再点内边→右键结束；7.（0）（）做小圆→基高（1.8）高度（1.2）就是不能超过3毫米→用叠加。
2024版精雕软件JDPaint的入门基本操作百科全说
04
三维建模基础操作指南
24
拉伸、旋转等成型命令教程
拉伸命令
通过选择线条或轮廓，并指定拉 伸的高度和方向，可以创建三维 实体或曲面。拉伸命令适用于创 建规则的、对称的模型。
旋转命令
通过选择轮廓或线条，并指定旋 转轴和旋转角度，可以创建旋转 体。旋转命令适用于创建具有圆 形或圆柱形特征的模型。
其他成型命令
各大在线教育平台提供JDPaint相关课程，包括基础操作、高 级技巧等。
2024/1/25
37
学习资源推荐及进阶学习建议
• 论坛交流：加入JDPaint相关的论坛和社区，与其他用户交流经验和技巧。
2024/1/25
38
学习资源推荐及进阶学习建议
01
进阶学习建议
02
掌握基本操作后，深入学习刀具 路径设置、模拟加工等高级功能。
2024/1/25
28
2024/1/25
05
雕刻路径生成与输出设置
29
选择合适刀具及参数设置
01
刀具类型选择
02
刀具参数设置
03
切削参数设置
根据雕刻材料、形状和精度要求， 选择合适的刀具类型，如平底刀、 球头刀、牛鼻刀等。
根据刀具类型和雕刻需求，设置 刀具直径、刃长、刃角等参数， 确保刀具适用于雕刻任务。
如何安装JDPaint软 件？
2024/1/25
问题三
如何进行基本的绘 图操作？
问题五
如何模拟加工过程？
35
提高工作效率实用技巧推荐
2024/1/25
技巧一
快捷键的使用
技巧二
自定义工具栏
技巧三
模板的使用
技巧四
批处理操作
精雕机编程培训教程共2
06
CATALOGUE
总结与展望
课程总结回顾
课程内容概述
本次精雕机编程培训课程涵 盖了基础知识、编程技巧、 实践操作等多个方面，为学 员提供了全面的学习体验。
学员学习成果
通过课程学习，学员们掌握 了精雕机编程的基本技能， 能够独立完成简单的编程任 务，部分学员还取得了优秀
的成绩。
课程亮点与不足
本次课程的亮点在于实践性 强，让学员在操作中学习编 程；不足之处在于部分课程 内容难度较大，需要进一步 加强辅导和指导。
THANKS
感谢观看
建议和意见反馈
01
对课程的改进建议
收集学员对课程的意见和建议，针对 课程内容和教学方法进行改进和优化 ，提高课程质量和效果。
02
对培训机构的建议
希望培训机构能够加强师资力量建设 ，提供更多的实践机会和资源支持， 帮助学员更好地掌握技能和知识。
03
对个人的学习建议
建议学员在学习过程中保持积极主动 的态度，多思考、多实践，注重基础 知识和技能的掌握，同时不断拓展自 己的视野和知识面。
参数设置
根据零件材料、刀具类型和机床性能等因素，设置合理的切削速 度、进给量、切削深度和切削宽度等参数。
效果分析
通过对比实验验证参数设置的合理性，结果表明优化后的切削参 数可显著提高加工效率和质量。
04
CATALOGUE
加工仿真与验证
加工仿真功能介绍
预测切削力、切削热和刀 具磨损
通过仿真软件模拟实际加工过程中的物理现 象，预测切削力、切削热和刀具磨损情况， 为优化切削参数提供依据。
精雕机编程培训教 程共2
contents
目录
• 精雕机编程基础 • 图形绘制与编辑 • 刀具路径生成与优化 • 加工仿真与验证 • 数控编程高级技巧 • 总结与展望
JDPaint基本教程学习
1.2 JDPaint 用户界面认识精雕雕刻CAD/CAM软件——JDPaint，从认识操作界面布局开始。
JDPaint 5.0的用户界面是Windows系统的标准式操作界面，如图1-3所示。
这个界面具有Windows系统标准的菜单栏、浮动工具栏、状态栏和绘图区等。
图1-3 JDPaint 5.0操作界面JDPaint 5.0的操作界面主要由以下部件组成：标题栏：显示当前正在执行的应用程序和正在处理的文件名称。
菜单栏：菜单栏列出了应用程序可使用功能的分类。
状态工具栏：状态工具栏中的每个按钮分别对应了的不同的命令工具状态，每种状态对应不同的系统工作环境，可以完成相应的对象操作。
观察工具栏：最常用的工具栏之一，主要支持平面视图和三维视图操作。
导航工具栏：用于引导用户进行与当前状态或操作相关的工作。
颜色工具栏：颜色工具栏可设置对象的显示颜色或者填充颜色。
操作提示栏：显示正在使用功能的操作过程提示和操作结果。
坐标提示窗口：显示鼠标在工作窗口中的坐标位置。
输入窗口：一些功能的操作过程允许通过键盘输入坐标或数值数据。
这时，位于操作提示栏上的输入窗口会自动打开，准备接受键盘输入。
所有的键盘输入，必须在英文输入状态下进行。
2D/3D输入按钮：该按钮提示为“投影”时, 此时键盘输入的三维点或者空间捕捉点将直接投影到当前绘图平面上，作为当前绘图平面上的输入点。
该按钮提示为“空间”时, 此时键盘输入的三维点或者空间捕捉点将作为系统三维空间点直接输入。
坐标系转换按钮：该按钮提示为“U”时，此时键盘输入的点，将作为当前绘图面坐标系下输入的点处理。
该按钮提示为“W”时，此时键盘输入的点，将作为系统世界坐标系下输入的点处理。
工作窗口：用来绘图和对图形进行操作的区域。
工作区：用来表示设计工作的参照区域。
滚动条：分为水平和垂直滚动条两种，分别用来水平或垂直移动工作窗口中的观察区域。
标尺：在2D显示状态，标识工作窗口的位置和尺寸。
精雕软件简单教程
精雕软件简单教程发布：2014-05-22 阅读：459您的雕刻机软件会操作了吗，慢慢学习吧，泽凯数控设备有限公司帮助您在数控雕刻机使用过程中，精雕、文泰、type3、ug等软件是客户必须用的，只不过客户根据自己的习惯会选用不同的设计软件。
其中精雕是目前使用率比较广泛的设计软件之一，它能很轻松的完成各种浮雕的雕刻路径设置。
但对于很多初学者，精雕还是比较难的，因为更多人不知道如何入门。
我们简单介绍一下精雕的如何教程。
解压后无需安装，将JDPait和NCservert创建快捷方式托至桌面1. 运行雕刻机精雕软件（JDPaint）之前先运行NC路径转换器（NCserver）2.打开精雕软件3. 输入图片点击【文件】——【输入】——【点阵图像】——找到要刻的灰度图（一般为bmp格式）——打开4.调整图片大小选中图片——点击【变换】——【放缩】——设置合适的尺寸——确定5.生成浮雕曲面点击【艺术曲面】——【图像纹理】——【位图转成网格】——点击图片——设置合适的曲面高度6.Z向变换将图片拖至其他位置与网格分离——选中网格——点击【虚拟雕塑工具】——点击【模型】——Z向变换——点击将高点移至XOY平面7.做路径点击【选择工具】——选中网格——点击【刀具路径】——【路径向导】——选择曲面精雕刻——下一步——选择合适的刀具（刀具库中没有的刀具可以双击其中一把刀具将其参数修改后确定）——下一步（使用维宏控制系统的无需选材料）——将雕刻机雕刻路径参数中的路径间距重新设置（一般将重叠率调至20%-35%）——完成8.输出路径拉框选中已经做好的路径——点击【刀具路径】——输出刀具路径——找到要保存的位置并命名后点击保存———ENG文件格式选择ENG4.x，输出原点处点击【特征点】选择路径左下角——确定——将NC路径转换器的文件头尾设置全部清空——点击【生成】9.将做好的NC文件导入雕刻机控制系统（维宏控制）按照维宏控制操作说明进行操作即可完成雕刻。
适合新手的北京精雕零基础模具教程
适合新手的北京精雕零基础模具教程
一、精雕零基础模具教程：
1.首先，要学习精细雕工，必须掌握精细工艺的基本技术，如磨削、
拉拔、小孔冲孔、锻造等。
2.其次，要学习模具的基本结构，了解不同类型的模具的分类原则，
如类型、材料、表面处理等，以及模具的主要设计要素。
3.然后，要学习模具的制作流程及其要求，了解模具的装配技术、热
处理技术、抛光技术等。
4.最后，要学习如何使用模具，如液压机的使用方法、模具的参数调
整等，使精雕零基础模具效率最大化。
二、精雕零基础模具实践：
1.选择合适的模具类型，结合实际需求，确定模具的材料、结构、表
面处理和工艺要求。
2.准备好模具的零件，按照实际需求精细加工，仔细检查零件的质量。
3.熟练安装模具，确认无误后，依次安装液压系统各部件，确保无误
完成模具装配。
4.测试模具，检验模具结构是否符合要求，检查模具精度，并调整模
具把握实际效果，确保模具的正常使用性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
！首先、由我们给的精雕软件打开（双击）.如果没有.我可以免费送先说平面刻字。
点击文字编辑工具（位置在左边。
单击）然后把鼠标移动到空白处点击左键，字体要求看有方框，添加字体在字体设置里面，添加好后并不代表运用该字体了；要在选择，然后再点击应用于整个字串。
现在开始打字，水平打字不说了嘛，直接在空白处点击左键开始。
在这儿随便把怎么打成圆弧状态一起说了。
点击选择工具（位置也是在左边，单击）然后点击圆弧工具（一般在电脑的正上方；如果没有，点击绘制里面的圆弧一样）然后看右方框一般用3点圆弧工具，其他工具自己可以试试，反正前面那个黑点在那儿就代表运用的那个工具！选择好后在空白处用鼠标依次在3个位置点3个点，点击右键结束。
圆弧大小由你点的3个点有关。
圆弧大小自己慢慢练；[还有就是鼠标上的滑轮，你可以移动鼠标在不同 的位置滑动滑轮就看的出不同的效果，如果没有滑轮的一定要配一个滑轮鼠标。
滑轮前后滑动的时候可以观看到空白处的近距离和远距离。
也就是字体和图形的大小]画好圆弧后再点击文字编辑工具.字体选择不用说了，跟前面讲的一样，选择好后鼠标移动到圆弧上面点击左键这样就对了，如果是这样的话就说明你鼠标没有移动准确！移动准确后点开始打字。
打完字就点击这个选择工具。
再在空白处点击一下左键，如果这个时候字体大小还不对，用鼠标按住左键斜下移动，直到你拖的方框全部把字体框住象这样，框中后就是这样。
然后点击里面放缩工具。
（这个工具对于任何图形文字都可以用）然后弹出一个小方框（如右图）。
对于字最好保持比例那儿打上点。
打上点后直接输入你横向尺寸就可以了/ 不用输入纵向尺寸，其他不用修改，如果是图形的话可以不用打上点，直接输入横向/纵向你所要求的尺寸。
输入好后点击确定。
然后在空白处点击一下成这个样，好了后点击圆弧线，因为圆弧线现在对于我们没有用了，可以把它涮掉。
点击准确后的是这样现在你看到的字是不是比以前的要大。
这个你不要急，是因为我运用了鼠标上的滑轮。
把它变近了，所以就变大了！而且现在我选中的就是圆弧，没有选中字。
对吧！你可以比较一下上面全部选中圆弧和字体的样子。
好了，选好了就点删除键（这儿在键盘上面按Delete键是一样的）：这儿我再加一句/ 假如说我删除错了或则我变换的时候也出错了一步、两步....的的话。
可以点击这个间也代表返回键！如果没错就不用说了。
把圆弧删除好后就可以开始出刀路了，首先也是把字全部框中。
用鼠标按住左键也是斜下拖，直到全部框中字！选中后点击——>路径向导——>区域粗雕刻。
注意的是走刀方式，一般是行切走刀，雕刻深度改为0.2 其他不管。
点击下一步。
这一步主要是选刀。
刻字刀一般用锥度平底刀选刀就是依靠自己的字体大小选择，这个经验就是选的刀越适中越好。
并且这儿选择的大小在雕刻机上用的到要基本一样大。
怎么样选适中呢？（就是要把刀选到最大、但是刀路要走进去！）比如说我现在选择一把比较小的刀（选好刀后右方框不用管）——>直接点下一步这儿左边不用管。
要改的是右边。
路径间距改为你选刀大小的一半、刚刚我选的是0.3的-路径间距改为0.15/ 所以以后你每次选的刀有多大，就改为它的一半就可以了！其它也是不用管。
点下一步。
这儿如图兜边量改为0.1。
跟图一样就可以了 点击完成。
这儿可以看见了吧！我可以吧鼠标移动到字中间，用滑轮把他变大，便于观察现在可以看到字的中间有很多蓝色的横线。
这些我就给你明说嘛，这些蓝色的就是我们拿到机器上面去刻的字，有多少条横线就要走多少刀。
为什么有这么多蓝色的线，因为我选的刀很小，所以要走很多！现在我再点返回键（点一下）重新做过，也是全部选中字点击。
再点路径向导、这步不变。
下一步现在我换一把刀。
意思是选一把比较大的刀试试，我可以把鼠标移动到选刀的地方右键点一下，添加那儿。
点左键然后象这样，我修改一下，点击确定然后下一步。
这儿就是和我上面说的一样，需要改的就是路径间距。
（选刀的一半）然后下一步。
修改兜边量0.1。
然后完成！。
现在可以运用鼠标滑轮把他放大。
可以看到现在的和刚才的是不是不一样了。
这样就少了很多刀路，节约了很多时间。
所以说选刀要适中呢/ ！如果是下面这种情况就不行了，（这是我用1.2的刀做的）它虽然刀路更少，节约了时间。
但是很明显6字那儿没有走完全。
，所以就不能用这个刀。
/就是这个原理！选用适当的刀就好了！哎 ......好累！休息。
！。
你也看累了/。
休息！。
！好了,现在我就以倒数第二个图为刀路好了.然后用滑轮和鼠标把它移动到适当的位置。
（这个就是滑轮和鼠标的用途）移动成这样就可以了然后把用鼠标按住左键把它全部框中，就是全部把它选中！全部选中后是这样然后点击里面点输出刀具路径这样弹出一个上面的保存在那儿你自己选择，我一般保存在桌面。
因为方便查找！然后文件名自己任意填，填的自己要记住！这儿我填的是 474644893 填好后点保存！下一个修改文件版本，那儿改为,过了点击拾取二维点,然后你鼠标现在不要乱点,移动和用滑轮滑动把字调到适合的位置点击左键一下,比如：这个点非常重要，我把它点到第一个Q字的下面。
过后我把它拿到机器上面做的时候就把刀对到这个位置。
拾取二维点与机器上对刀成直接关系！然后点击确定第二次弹出这个方框也是点击确定。
这儿点击生成。
再点确定！现在这个平面刻字就可以了，我可以在桌面找到，因为我上面填的是474644893 所以就有两个这样的文件。
我门只用到后面有nc文件名那个就可以了！在机器上面就可以打开这个文件，开始加工了。
机器上面主要就是对刀！对刀位置就是你拾取二维点的位置是一样的。
....还有就是描图，也就是手工画图。
我们需要先准备一张图片，把它输入到画图软件上面。
就用上面打开的那个软件就可以了！用鼠标点左上。
里面， 输入/点阵图像/这儿注意你自己的查找范围和下面的文件类型。
有时你图片的格式不对的话就看不见，所以修改一下文件类型的格式就可以了。
比如说我现在打开一张图片看看好了，点打开！然后鼠标移动到空白处点 击左键即可！如果是这样看不见的话，点击把这儿的平面显示打上勾，现在就可以看的见了。
好了，先在图片搞进来了，开始画图。
我一般用样条曲线描图，点击点了后注意右边方框，把样条曲线打上点！，现在用移动鼠标或滑动鼠标滑轮，把图片调到最佳位置。
例如现在用鼠标点击左键在图片边缘开始描线如在描图过程中可以移动鼠标和滑动鼠标滑轮，方便自己找位置点！如果在描绘中不小心描错了了点。
位置不对。
我们可以点击有方框取消一步！还有就是比如说我们描到转角的地方的时候这时可以点击右键把它固定好然后继续描。
描到最后的时候一定要首尾连接起来，只要你鼠标移动到你开始描的第一个点的地方就有个端点提示，你只要点击左键就可以闭合自己描的线了，如点击闭合后在空白处点两次右键。
然后好了！原理就是这这些，需要自己多描绘就熟悉了！描绘好了我可以把图片移动到旁边。
方法是左键点击一下图片。
然后按键盘上面右方向键！现在可以看到这个就是我描的图。
，现在这个图的大小我们可以按照要求调整，怎么看我描的图的大小呢，首先用鼠标按住左键斜向下拉全部框中我们的图形，框中后可以看到右下方有尺寸显示。
如果我们要修改则全部框中图形，刚刚我框过了这儿就不用框了，反正框中没框中都可以眼睛看出来的。
好了，这儿跟前面变换字体也就一样了。
原理都一样的。
最后一个整体步骤：就是曲面问题，因为摩托车的边盖面不是一个平面，而是一个曲面！曲面需要自己去搞好！搞好后也是点击里面的 输入/ 三维曲线曲面/ 。
原理跟输入点阵图像一样。
输入好后明显我的字比较大。
我把它变换小点！还有有时我们可以用渲染和平面看一下，这个曲面有什么不一样！（这个工具自己熟悉。
怎么好用怎么办）再用变换里面的旋转工具旋转个方向，点击旋转工具后在空白处点击不同两个点，然后可以在右下小空白出出入自己旋转的角度！，比如说我旋转的是90度的，输入角度好了按一下键盘上面的回车键。
下一步就是字与那个曲面对齐，也是全部框中字后点击有方框的对齐键。
这儿再点击组合对齐后再把鼠标移动到曲面上面的曲线去左键点一下这儿只要是两个中心打的点就可以了，点确定！对齐好后全部选中曲面和字选中后点上面里面的最下方投影雕刻.点后这儿点确定就好了.然后因为我们摩托车边盖是两边两个循环做,间距是200毫米!所以我们复制平移一个就好了也是全部选种刚刚投影雕刻那个图面!然后点击上面的复制功能看右方框的微调距离是不是200.是的话就不用改了.然后按键盘的方向键 右键.然后点击刚刚上面复制功能有边的粘贴功能,现在就有两个图案了 ,然后画一个辅助圆:点一下画圆工具，任意大小的圆，画好之后全中画好的圆，现在我是选中的状态，然后点击右方对齐工具再点组合对齐工具。
点了之后然后鼠标移动到右边那个大远边缘点击一下左键，这儿注意里面打钩的地方。
中心中心打勾、整体对齐打点就可以了！点确定！这样辅助圆就做好了。
（辅助圆的作用就是便于我们在拾取二维点的时候找圆心）然后把他们全部选中选种后点击里面输出刀具路径！文件名自己输就是。
点保存，。
文件版本改一下.跟上面一样.然后点拾取二维点,然后鼠标移动到刚刚画的那个辅助圆的周围会有圆心提示然后点击左键一下!这样对了后点确定就好了!再一次弹出这儿点确定就是.下几步都是确定、生成之类！这样就可以了，这样桌面上的474644893 .nc这个文件就可以拿到机器上面对刀就好了。
